INFORMAÇÕES RELATIVAS À SEGURANÇA
1-4
1
Muitas empresas sem ligação à Yamaha
fabricam peças e acessórios ou oferecem
outros tipos de modificações para veículos
Yamaha. A Yamaha não está numa posi-
ção que permita testar os produtos que es-
tas empresas do mercado de reposição
fabricam. Por este motivo, a Yamaha não
pode aprovar nem recomendar a utilização
de acessórios não comercializados pela
Yamaha, nem modificações não recomen-
dadas especificamente pela Yamaha, mes-
mo que a venda e a instalação seja
efectuada por um concessionário Yamaha.
Peças, acessórios e modificações do
mercado de reposição
Embora possa encontrar produtos do mer-
cado de reposição idênticos a acessórios
Yamaha genuínos ao nível de design e qua-
lidade, deve reconhecer que alguns aces-
sórios ou modificações do mercado de
reposição não são adequados devido aos
potenciais perigos para a sua segurança e
a de terceiros. A instalação de produtos do
mercado de reposição ou a implementação
de modificações no veículo que alterem
qualquer uma das suas características de
design e de funcionamento podem expô-lo
a si e a terceiros a um maior risco de feri-mentos graves ou morte. O proprietário do
veículo é responsável por ferimentos rela-
cionados com alterações do mesmo.
Quando montar acessórios, tenha em
mente as seguintes linhas de orientação,
bem como as apresentadas na secção
“Carga”.
Nunca instale acessórios nem trans-
porte carga que possam prejudicar o
desempenho da sua scooter. Inspec-
cione cuidadosamente o acessório
antes de o utilizar, para se certificar de
que este não vai, de modo algum,
afectar a visibilidade para a estrada ou
a visibilidade nas curvas, limitar o per-
curso da suspensão, o percurso da
direcção ou o funcionamento dos
controlos, nem ocultar luzes ou reflec-
tores.
• Os acessórios instalados na área
do guiador ou da forquilha dianteira
podem criar instabilidade devido à
distribuição de peso inapropriada
ou alterações aerodinâmicas. Se
forem colocados acessórios na
área do guiador ou da forquilha
dianteira, estes devem reduzidos
ao número indispensável e devem
ser tão leves quanto possível.• Os acessórios volumosos ou gran-
des podem afectar seriamente a
estabilidade da scooter devido aos
efeitos aerodinâmicos. O vento
pode fazer a scooter levantar da es-
trada, ou esta pode ficar instável
em zonas com ventos cruzados.
Estes acessórios também podem
causar instabilidade ao ultrapassar
ou ao ser ultrapassado por veículos
de grandes dimensões.
• Alguns acessórios podem deslocar
o condutor da sua posição normal
de condução. Esta posição inapro-
priada limita a liberdade de movi-
mentos do condutor e pode limitar
a capacidade de controlo, pelo que
tais acessórios não são recomen-
dados.
Tenha cuidado ao acrescentar aces-
sórios eléctricos. Se os acessórios
eléctricos excederem a capacidade
do sistema eléctrico da scooter, pode
ocorrer uma falha eléctrica, a qual
pode causar uma perda das luzes, o
que é perigoso, ou de potência do
motor.
U2DLP1P0.book Page 4 Monday, November 4, 2013 1:29 PM

INFORMAÇÕES RELATIVAS À SEGURANÇA
1-5
1
Pneus e jantes do mercado de reposi-
ção
Os pneus e as jantes fornecidos com a sua
scooter foram concebidos para correspon-
der às capacidades de desempenho e para
garantir a melhor combinação possível de
condução, travagem e conforto. Outros
pneus, jantes, dimensões e combinações
podem não ser apropriados. Consulte a
página 6-18 para obter mais informações
sobre as especificações dos pneus e a
substituição dos mesmos.
Transporte da Scooter
Certifique-se de que segue as instruções
que se seguem antes de transportar a
scooter noutro veículo.
Retire todos os itens soltos da scoo-
ter.
Aponte a roda dianteira para a frente
no reboque ou na caixa do camião e
prenda-a num carril para impedir o
movimento.
Prenda a scooter com cabos de re-
tenção ou prendedores adequados
que estejam presos a partes sólidas
da scooter, tal como o chassis ou o
triplo grampo da forquilha dianteira
superior (e não, por exemplo, a guia-
dores montados em borracha ou si-
nais de mudança de direcção, oupeças que possam partir). Escolha
cuidadosamente o local para os pren-
dedores, de modo que estes não fric-
cionem contra superfícies pintadas
durante o transporte.
A suspensão deve ser ligeiramente
comprimida pelos cabos de retenção,
se possível, para que a scooter não
ressalte excessivamente durante o
transporte.
PAU57600
Outras recomendações para
uma condução seguraTenha o cuidado de sinalizar clara-
mente qualquer mudança de direc-
ção.
A travagem pode ser extremamente
difícil num piso molhado. Evite trava-
gens bruscas, uma vez que a scooter
poderá derrapar. Acione lentamente
os travões ao parar numa superfície
molhada.
Reduza a velocidade ao aproximar-se
de uma curva ou viragem. Depois de
ter concluído a curva, acelere lenta-
mente.
Tenha cuidado ao passar por carros
estacionados. Um condutor poderá
não o ver e abrir a porta à sua passa-
gem.
As passagens de nível, os carris de
eléctricos, as chapas metálicas em
obras na estrada e as tampas de sa-
neamento tornam-se extremamente
escorregadias quando estão molha-
das. Abrande e passe com cuidado.
Mantenha a scooter na vertical, caso
contrário poderá perder a estabilidade
em cima dela.
U2DLP1P0.book Page 5 Monday, November 4, 2013 1:29 PM

INFORMAÇÕES RELATIVAS À SEGURANÇA
1-6
1
Os revestimentos ou as pastilhas dos
travões podem molhar-se durante a
lavagem da scooter. Depois de lavar a
scooter, verifique os travões antes de
conduzir o veículo.
Use sempre um capacete, luvas, cal-
ças (afuniladas à volta da barriga da
perna e do tornozelo para que não es-
voacem) e um casaco de cor viva.
Não transporte demasiada bagagem
na scooter. Uma scooter com exces-
so de carga é instável. Utilize uma cor-
reia forte para fixar a bagagem no
porta-bagagem (caso este veículo es-
teja equipado com um porta-baga-
gem). Uma carga solta afectará a
estabilidade da scooter e poderá des-
viar a sua atenção da estrada. (Con-
sulte a página 1-3.)
U2DLP1P0.book Page 6 Monday, November 4, 2013 1:29 PM

DESCRIÇÃO
2-1
2
PAU10411

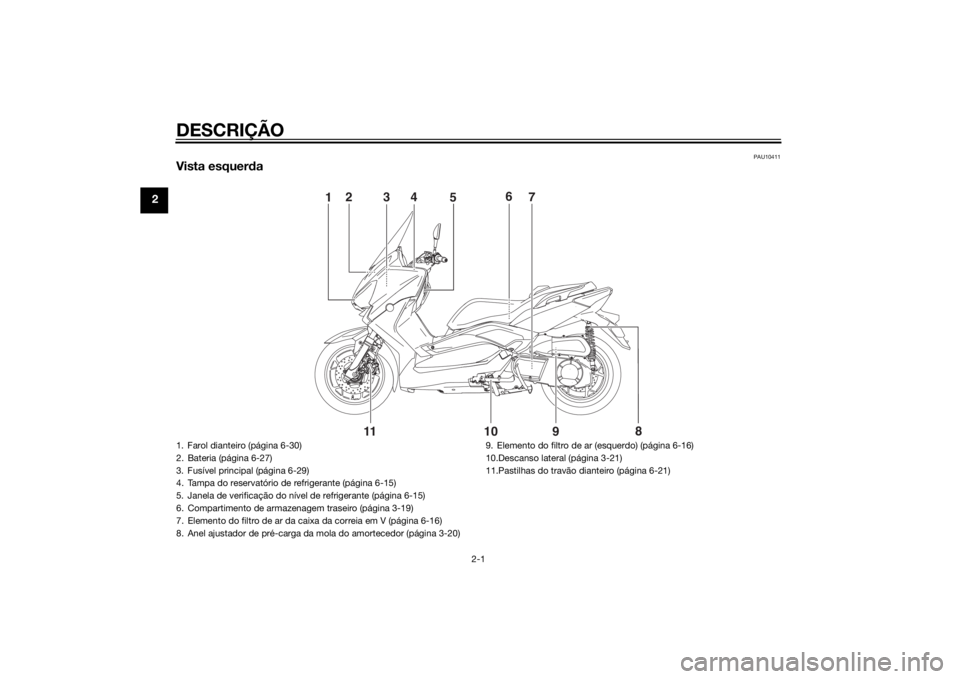

Vista esquerda
8
9
10
11
1
5
2
4
3
7 6
1. Farol dianteiro (página 6-30)
2. Bateria (página 6-27)
3. Fusível principal (página 6-29)
4. Tampa do reservatório de refrigerante (página 6-15)
5. Janela de verificação do nível de refrigerante (página 6-15)
6. Compartimento de armazenagem traseiro (página 3-19)
7. Elemento do filtro de ar da caixa da correia em V (página 6-16)
8. Anel ajustador de pré-carga da mola do amortecedor (página 3-20)9. Elemento do filtro de ar (esquerdo) (página 6-16)
10.Descanso lateral (página 3-21)
11.Pastilhas do travão dianteiro (página 6-21)U2DLP1P0.book Page 1 Monday, November 4, 2013 1:29 PM

DESCRIÇÃO
2-2
2
PAU10421

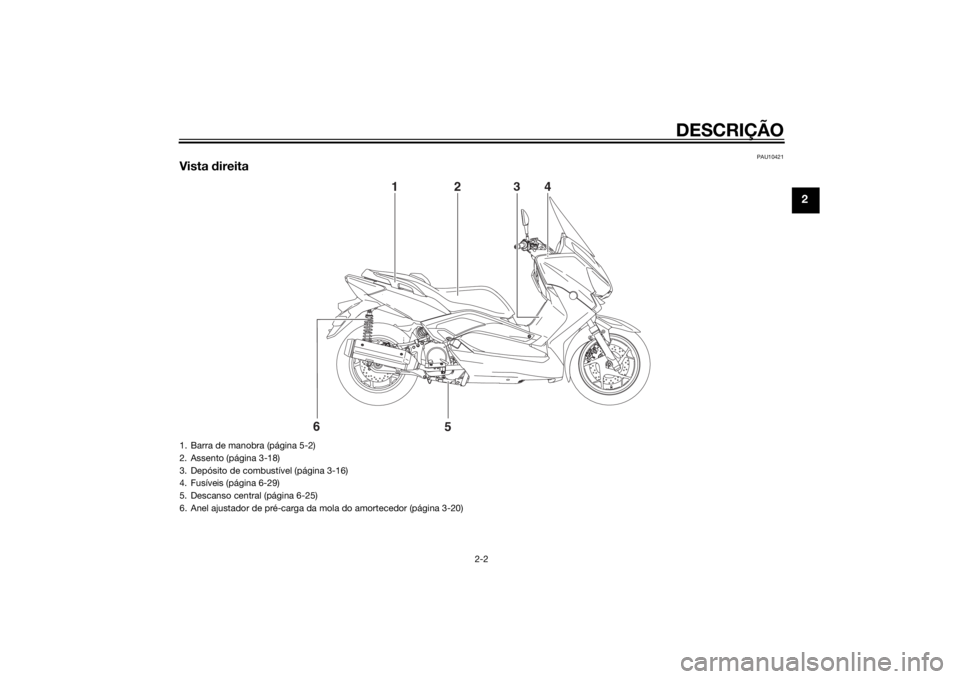

Vista direita
6
5
1
2
4
3
1. Barra de manobra (página 5-2)
2. Assento (página 3-18)
3. Depósito de combustível (página 3-16)
4. Fusíveis (página 6-29)
5. Descanso central (página 6-25)
6. Anel ajustador de pré-carga da mola do amortecedor (página 3-20)
U2DLP1P0.book Page 2 Monday, November 4, 2013 1:29 PM

DESCRIÇÃO
2-3
2
PAU10431

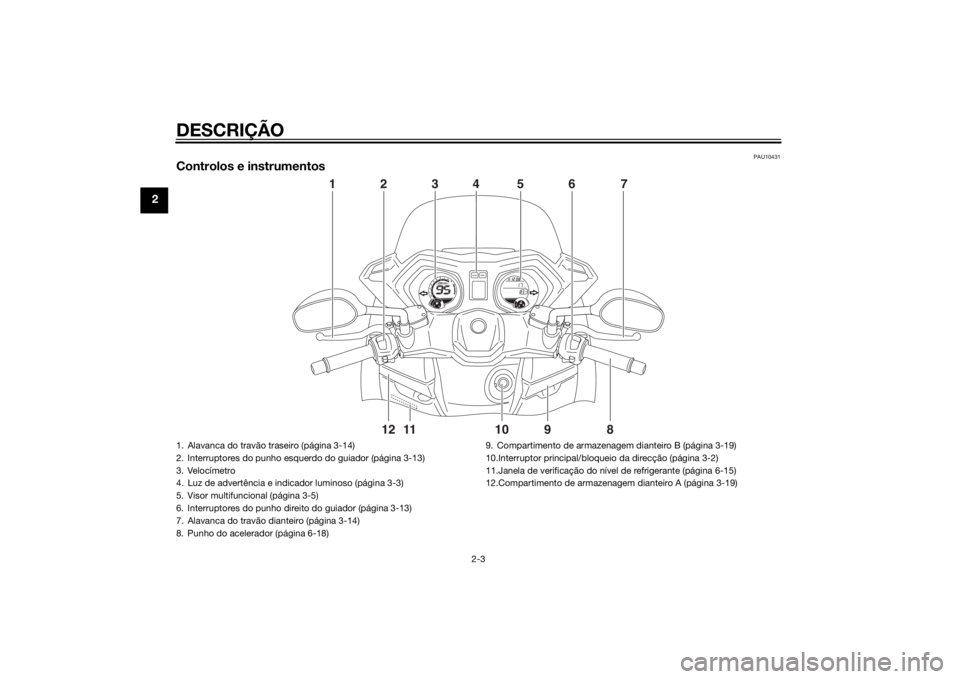

Controlos e instrumentos
987654321
11 10
12
01000r/minxE
F
CH
F
SELECTRESET4
1
7 5 3
6
2
8
9
10
11 12
1. Alavanca do travão traseiro (página 3-14)
2. Interruptores do punho esquerdo do guiador (página 3-13)
3. Velocímetro
4. Luz de advertência e indicador luminoso (página 3-3)
5. Visor multifuncional (página 3-5)
6. Interruptores do punho direito do guiador (página 3-13)
7. Alavanca do travão dianteiro (página 3-14)
8. Punho do acelerador (página 6-18)9. Compartimento de armazenagem dianteiro B (página 3-19)
10.Interruptor principal/bloqueio da direcção (página 3-2)
11.Janela de verificação do nível de refrigerante (página 6-15)
12.Compartimento de armazenagem dianteiro A (página 3-19)U2DLP1P0.book Page 3 Monday, November 4, 2013 1:29 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-1
3
PAU10978
Sistema imobilizadorEste veículo está equipado com um siste-
ma imobilizador para evitar o roubo através
da reconfiguração de códigos nas chave
normais. Este sistema é composto pelo se-
guinte:
uma chave de reconfiguração do có-
digo (com um arco vermelho)
duas chaves de série (com um arco
preto) que podem ser reconfiguradas
com novos códigos
um transmissor-receptor (instalado na
chave de reconfiguração do código)
uma unidade imobilizadora
uma ECU (Unidade de Controlo Elec-
trónico)um indicador luminoso do sistema
imobilizador (Consulte a página 3-4.)
A chave com o arco vermelho é utilizada
para registar códigos em cada uma das
chaves de série. Dado que a reconfigura-
ção é um processo difícil, leve o veículo,
bem como as três chaves, a um concessio-
nário Yamaha, para que aí sejam reconfigu-
radas. Não use a chave com o arco
vermelho para conduzir o veículo. Esta
chave destina-se apenas a ser utilizada
para a reconfiguração das chaves de série.
Use sempre uma chave de série para a
condução do veículo.
PRECAUÇÃO
PCA11822
NÃO PERCA A CHAVE DE RECON-
FIGURAÇÃO DO CÓDIGO! SE A
PERDER CONTACTE O CONCES-
SIONÁRIO IMEDIATAMENTE! Se
perder a chave de reconfiguração
do código, é impossível registar no-
vos códigos nas chaves normais.
As chaves normais podem continu-
ar a ser utilizadas para ligar o veícu-
lo, no entanto, se a reconfiguração
do código for necessária (isto é, se
for feita uma nova chave normal ou
se se perderem todas as chaves)
deve substituir-se a totalidade do
sistema imobilizador. Assim, é alta-mente recomendável utilizar a cha-
ve normal e manter a chave de
reconfiguração do código num lu-
gar seguro.
Não mergulhe as chaves na água.
Não exponha as chaves a tempera-
turas excessivamente altas.
Não coloque as chaves junto a
ímans (incluindo, entre outros, pro-
dutos tais como altifalantes, etc.).
Não coloque as chaves junto a ob-
jectos que transmitam sinais eléc-
tricos.
Não coloque objectos pesados so-
bre as chaves.
Não rectifique nem altere o formato
das chaves.
Não desmonte a peça plástica das
chaves.
Não coloque duas chaves de um
sistema imobilizador no mesmo
porta-chaves.
Mantenha as chaves normais e as
chaves do sistema imobiliza
dor
afastadas da chave de reconfigura-
ção do código do veículo.
Mantenha as chaves de outro siste-
ma imobilizador afastadas do inter-
ruptor principal, uma vez que
podem causar interferência no si-
nal.
1. Chave de reconfiguração do código (verme-
lha)
2. Chaves standard (pretas)
U2DLP1P0.book Page 1 Monday, November 4, 2013 1:29 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-2
3
PAU10473

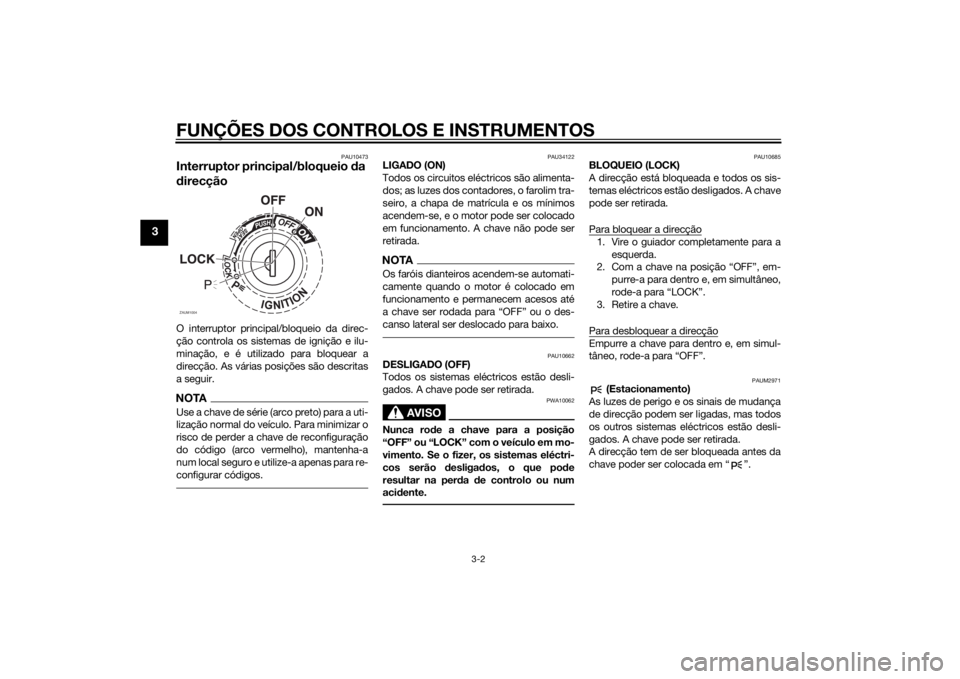

Interruptor principal/bloqueio da
direcçãoO interruptor principal/bloqueio da direc-
ção controla os sistemas de ignição e ilu-
minação, e é utilizado para bloquear a
direcção. As várias posições são descritas
a seguir.NOTAUse a chave de série (arco preto) para a uti-
lização normal do veículo. Para minimizar o
risco de perder a chave de reconfiguração
do código (arco vermelho), mantenha-a
num local seguro e utilize-a apenas para re-
configurar códigos.
PAU34122
LIGADO (ON)
Todos os circuitos eléctricos são alimenta-
dos; as luzes dos contadores, o farolim tra-
seiro, a chapa de matrícula e os mínimos
acendem-se, e o motor pode ser colocado
em funcionamento. A chave não pode ser
retirada.NOTAOs faróis dianteiros acendem-se automati-
camente quando o motor é colocado em
funcionamento e permanecem acesos até

canso lateral ser deslocado para baixo.
PAU10662
DESLIGADO (OFF)
Todos os sistemas eléctricos estão desli-
gados. A chave pode ser retirada.
AVISO
PWA10062
Nunca rode a chave para a posição
“OFF” ou “LOCK” com o veículo em mo-
vimento. Se o fizer, os sistemas eléctri-
cos serão desligados, o que pode
resultar na perda de controlo ou num
acidente.
PAU10685
BLOQUEIO (LOCK)
A direcção está bloqueada e todos os sis-
temas eléctricos estão desligados. A chave
pode ser retirada.
Para bloquear a direcção1. Vire o guiador completamente para a
esquerda.
2. Com a chave na posição “OFF”, em-
purre-a para dentro e, em simultâneo,
rode-a para “LOCK”.
3. Retire a chave.
Para desbloquear a direcçãoEmpurre a chave para dentro e, em simul-
tâneo, rode-a para “OFF”.
PAUM2971
(Estacionamento)
As luzes de perigo e os sinais de mudança
de direcção podem ser ligadas, mas todos
os outros sistemas eléctricos estão desli-
gados. A chave pode ser retirada.
A direcção tem de ser bloqueada antes da
chave poder ser colocada em “ ”.
ZAUM1004
U2DLP1P0.book Page 2 Monday, November 4, 2013 1:29 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-3
3
PRECAUÇÃO
PCA11021
Não utilize a posição de estacionamento
durante um longo período de tempo,
caso contrário a bateria pode descarre-
gar.
PAU49395
Indicadores luminosos e luzes de
advertência
PAU11031
Indicadores luminosos de mudança de
direcção “ ” e “ ”
O indicador luminoso correspondente fica
intermitente quando o interruptor do sinal
de mudança de direcção é accionado para
a esquerda ou para a direita.
PAU11081
Indicador luminoso de máximos “ ”
Este indicador acende-se quando são utili-
zados os máximos do farol dianteiro.
PAU11354
Luz de advertência do nível de
combustível “ ”
Esta luz de advertência acende-se quando
o nível de combustível desce abaixo de 2.5
L (0.66 US gal, 0.55 Imp.gal) aproximada-
mente. Quando isto acontece, reabasteça
o mais brevemente possível.
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acen-
der-se durante alguns segundos e depois
apagar-se.
Se a luz de advertência não se acender
logo quando a chave é rodada para “ON”
ou se permanecer acesa, solicite a um con-
cessionário Yamaha que verifique o circui-
to eléctrico.
PAU43024
Luz de advertência de problema no
motor “ ”
Esta luz de advertência acende-se se um
circuito eléctrico de supervisão do motor
não estiver a funcionar correctamente. Se
isto acontecer, solicite a um concessioná-
rio Yamaha que verifique o sistema de
auto-diagnóstico.

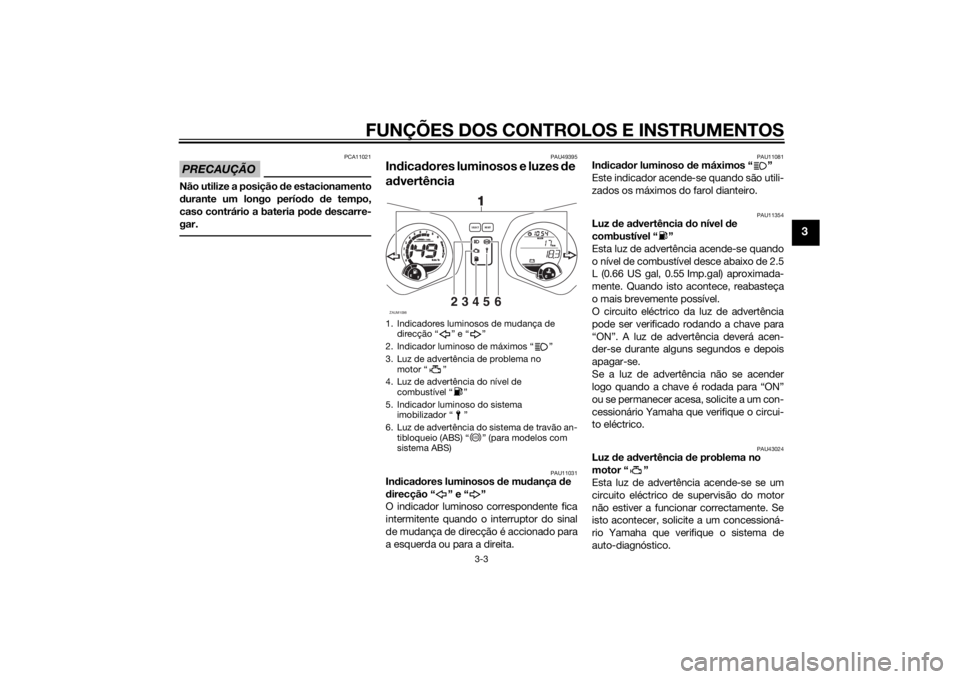

1. Indicadores luminosos de mudança de
direcção “ ” e “ ”
2. Indicador luminoso de máximos “ ”
3. Luz de advertência de problema no
motor “ ”
4. Luz de advertência do nível de
combustível “ ”
5. Indicador luminoso do sistema
imobilizador “ ”
6. Luz de advertência do sistema de travão an-
tibloqueio (ABS) “ ” (para modelos com
sistema ABS)ZAUM1098
23456
987654321
11 10
12
0
1000r/minx
km/h
E
F
CHkm
Odo
Odo
SELECT
RESET11ABS
U2DLP1P0.book Page 3 Monday, November 4, 2013 1:29 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-4
3
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acen-
der-se durante alguns segundos e depois
apagar-se.
Se a luz de advertência não se acender
logo quando a chave é rodada para “ON”
ou se permanecer acesa, solicite a um con-
cessionário Yamaha que verifique o circui-
to eléctrico.NOTAEsta luz de advertência acende-se quando

de arranque é premido, mas isto não indica
qualquer avaria.
PAUM3381
Luz de advertência do ABS “ ” (para
modelos com ABS)
Em funcionamento normal, a luz de adver-
tência do ABS acende-se quando a chave
é rodada para “ON” e desliga-se após ser
atingida uma velocidade de 10 km/h (6
mi/h) ou superior.
Se a luz de advertência do ABS:
não se acender quando a chave é ro-
dada para “ON”
se acender ou ficar intermitente du-
rante a conduçãonão se apagar após ser atingida uma
velocidade de 10 km/h (6 mi/h) ou su-
perior
O sistema ABS pode não funcionar corre-
tamente. Se acontecer alguma das situa-
ções acima, solicite a um concessionário
Yamaha que verifique o sistema logo que
possível. (Consulte uma explicação do sis-
tema ABS na página 3-15.)
AVISO
PWA16041
Se a luz de advertência do ABS não se
desligar depois de ser atingida uma ve-
locidade de 10 km/h (6 mi/h) ou superior,
ou se a luz de advertência se acender ou
ficar intermitente durante a condução, o
sistema de travagem passa para trava-
gem convencional. Se ocorrer alguma
das situações acima, ou se a luz de ad-
vertência nem sequer se acender, seja
extremamente cuidadoso para evitar a
possibilidade de bloqueio das rodas du-
rante uma travagem de emergência. So-
licite a um concessionário Yamaha que
verifique o sistema de travagem e os cir-
cuitos eléctricos logo que possível.
NOTAA luz de advertência do ABS pode acen-
der-se quando se acelera o motor com a
scooter em cima do descanso central, mas
isto não significa que existe uma avaria.
PAU26878
Indicador luminoso do sistema
imobilizador “ ”
O circuito eléctrico do indicador luminoso
pode ser verificado rodando a chave para
“ON”. O indicador luminoso deverá acen-
der-se durante alguns segundos e depois
apagar-se.
Se o indicador luminoso não se acender
logo quando a chave é rodada para “ON”
ou se permanecer aceso, solicite a um con-
cessionário Yamaha que verifique o circui-
to eléctrico.
Depois de a chave ser rodada para “OFF”
e terem passado 30 segundos, o indicador
luminoso ficará intermitente indicando que
o sistema imobilizador está activado. Pas-
sadas 24 horas, o indicador luminoso pára
de piscar, mas o sistema imobilizador con-
tinua activado.
O dispositivo de auto-diagnóstico também
detecta problemas nos circuitos do siste-
ma imobilizador. (Consulte a página 3-12
para obter explicações sobre o dispositivo
de auto-diagnóstico.)
ABS
U2DLP1P0.book Page 4 Monday, November 4, 2013 1:29 PM
