INFORMACIÓN RELATIVA A LA SEGURIDAD
1-4
1
adquirir únicamente en los concesionarios
Yamaha han sido diseñados, probados y
aprobados por Yamaha para su vehículo.
Muchas empresas sin relación con
Yamaha fabrican repuestos y accesorios u
ofrecen otras modificaciones para vehícu-
los Yamaha. Yamaha no puede probar los
productos que fabrican estas empresas.
Por tanto, Yamaha no puede respaldar ni
recomendar el uso de accesorios no vendi-
dos por Yamaha ni modificaciones no re-
comendadas específicamente por
Yamaha, incluso si las vende e instala un
concesionario Yamaha.
Repuestos, accesorios y modificaciones
no originales
Aunque algunos productos no originales
pueden tener un diseño y una calidad simi-
lares a los accesorios originales Yamaha,
debe tener presente que algunos de estos
accesorios no originales o modificaciones
no resultan adecuados debido a la posibili-
dad de que representen un peligro para us-
ted u otras personas. La instalación de
productos no originales o las modificacio-
nes realizadas en su vehículo que alteren
su diseño o sus características de funcio-
namiento pueden representar, para usted y
otras personas, un peligro de daños perso-nales graves o un accidente mortal. Es us-
ted responsable de los daños personales
relacionados con la alteración del vehículo.
Cuando instale accesorios, tenga en cuen-
ta las recomendaciones siguientes, así
como las que se facilitan en el apartado
“Carga”.
No instale nunca accesorios ni lleve
cargas que puedan afectar a las pres-
taciones del scooter. Revise cuidado-
samente el accesorio antes de
utilizarlo, a fin de cerciorarse de que
de ningún modo reduzca la distancia
al suelo ni el ángulo de inclinación, ni
limite el recorrido de la suspensión, el
recorrido de la dirección o el funciona-
miento de los mandos ni obstaculice
las luces o reflectores.
• Los accesorios montados en el ma-
nillar o en la zona de la horquilla de-
lantera pueden crear inestabilidad
por distribución de peso inadecua-
da o alteraciones aerodinámicas.
Se debe limitar al máximo el núme-
ro de accesorios montados en el
manillar o en la zona de la horquilla
delantera y tales accesorios debe-
rán ser lo más ligeros posible.
• Los accesorios voluminosos o
grandes pueden afectar gravemen-
te a la estabilidad del scooter porsus efectos aerodinámicos. El
scooter puede adquirir una tenden-
cia a levantarse por efecto del vien-
to de frente o hacerse inestable con
viento de costado. Estos acceso-
rios, asimismo, pueden provocar
inestabilidad al adelantar o ser ade-
lantado por vehículos de gran ta-
maño.
• Algunos accesorios pueden obligar
al conductor a desplazarse de su
posición normal de conducción.
Esta posición inadecuada limita la
libertad de movimiento del conduc-
tor y puede limitar su capacidad de
control; por tanto, no se recomien-
dan tales accesorios.
Tenga cuidado al añadir accesorios
eléctricos. Si los accesorios eléctricos
superan la capacidad del sistema del
scooter, puede producirse una avería
eléctrica, la cual puede provocar el
apagado de las luces o la pérdida de
potencia del motor, con el consiguien-
te peligro.
Neumáticos y llantas no originales
Los neumáticos y llantas con los que se en-
trega el scooter han sido diseñados confor-
me a las prestaciones del mismo y para
aportar la combinación óptima de maneja-
U2DLS1S0.book Page 4 Friday, November 8, 2013 3:16 PM

INFORMACIÓN RELATIVA A LA SEGURIDAD
1-5
1
bilidad, frenada y confort. Es posible que
otros neumáticos, llantas, medidas y com-
binaciones no resulten adecuados. Con-
sulte en la página 6-18 las especificaciones
de los neumáticos e información adicional
sobre su sustitución.
Transporte del scooter
Debe observar las instrucciones siguientes
antes de transportar el scooter en otro ve-
hículo.
Retire todos los elementos sueltos del
scooter.
Oriente la rueda delantera en línea
recta al remolque o a la caja del ca-
mión y bloquéela en un canal para evi-
tar el movimiento.
Asegure el scooter con sujeciones o
correas adecuadas fijadas a piezas
sólidas del scooter, como el bastidor
o la abrazadera triple superior de la
horquilla delantera (y no, por ejemplo,
el manillar montado con piezas de go-
ma, los intermitentes o cualquier pieza
que se pueda romper). Elija la ubica-
ción de las correas con detenimiento
para evitar que generen fricción y ra-
yen las superficies pintadas durante el
transporte.Si es posible, la suspensión debe ir
algo comprimida mediante las suje-
ciones para que el scooter no rebote
excesivamente durante el transporte.
SAU57600
Otros aspectos de seguridad en
la conducciónNo olvide señalar claramente cuando
vaya a girar.
En un camino mojado puede ser su-
mamente difícil frenar. Evite las frena-
das súbitas, ya que el scooter puede
derrapar. Frene lentamente para dete-
nerse sobre una superficie mojada.
Reduzca la velocidad cuando se
aproxime a una esquina o a una curva.
Después de una curva, acelere lenta-
mente.
Tenga cuidado al adelantar coches
estacionados. Un conductor puede
no haberle visto y abrir la puerta sobre
usted.
Cruces del tren, los rieles del tranvía,
las planchas de hierro en lugares en
obra y las tapas de alcantarilla pueden
ser muy resbaladizos cuando están
mojados. Reduzca la velocidad y crú-
celos con cuidado. Mantenga el scoo-
ter en posición vertical; de lo contrario
puede patinar y usted ser arrojado.
Las pastillas y forros de freno pueden
humedecerse al lavar el scooter. Si
lava el scooter, revise los frenos antes
de conducir.
U2DLS1S0.book Page 5 Friday, November 8, 2013 3:16 PM

INFORMACIÓN RELATIVA A LA SEGURIDAD
1-6
1
Lleve siempre casco, guantes, panta-
lones (apretados alrededor del dobla-
dillo y el tobillo para que no ondeen) y
una chaqueta de color brillante.
No lleve demasiado equipaje sobre el
scooter. Un scooter con sobrecarga
es inestable. Utilice una correa resis-
tente para sujetar los bultos sobre el
portaequipajes (en caso de que el ve-
hículo esté provisto de uno). Una car-
ga suelta afectará a la estabilidad del
scooter y puede distraer su atención
de la carretera. (Véase la página 1-3).
U2DLS1S0.book Page 6 Friday, November 8, 2013 3:16 PM

DESCRIPCIÓN
2-1
2
SAU10411

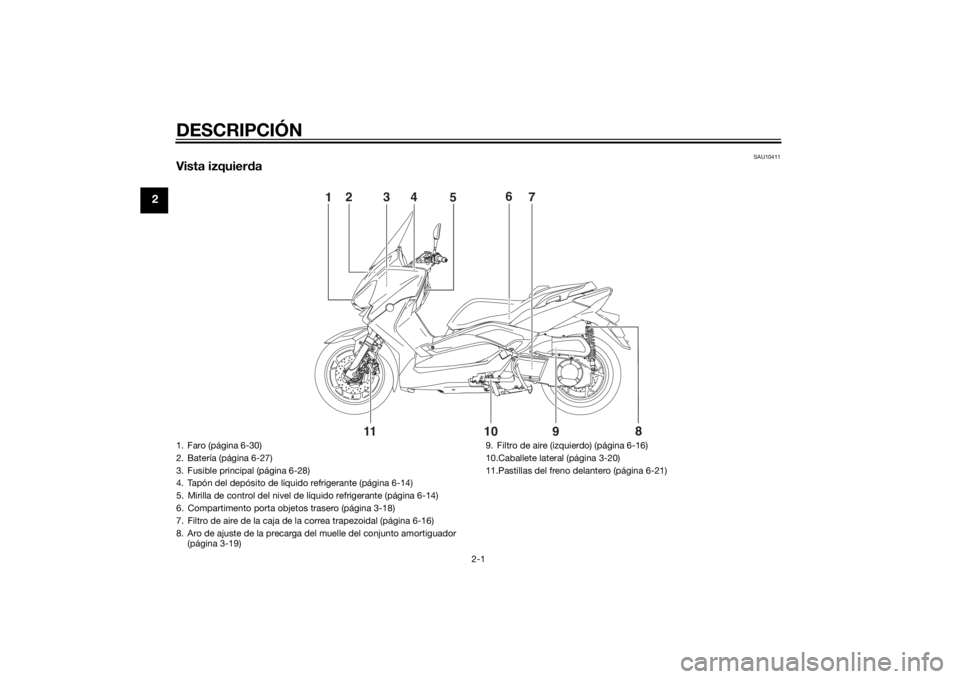

Vista izquierda
8
9
10
11
1
5
2
4
3
7 6
1. Faro (página 6-30)
2. Batería (página 6-27)
3. Fusible principal (página 6-28)
4. Tapón del depósito de líquido refrigerante (página 6-14)
5. Mirilla de control del nivel de líquido refrigerante (página 6-14)
6. Compartimento porta objetos trasero (página 3-18)
7. Filtro de aire de la caja de la correa trapezoidal (página 6-16)
8. Aro de ajuste de la precarga del muelle del conjunto amortiguador
(página 3-19)9. Filtro de aire (izquierdo) (página 6-16)
10.Caballete lateral (página 3-20)
11.Pastillas del freno delantero (página 6-21)U2DLS1S0.book Page 1 Friday, November 8, 2013 3:16 PM

DESCRIPCIÓN
2-2
2
SAU10421

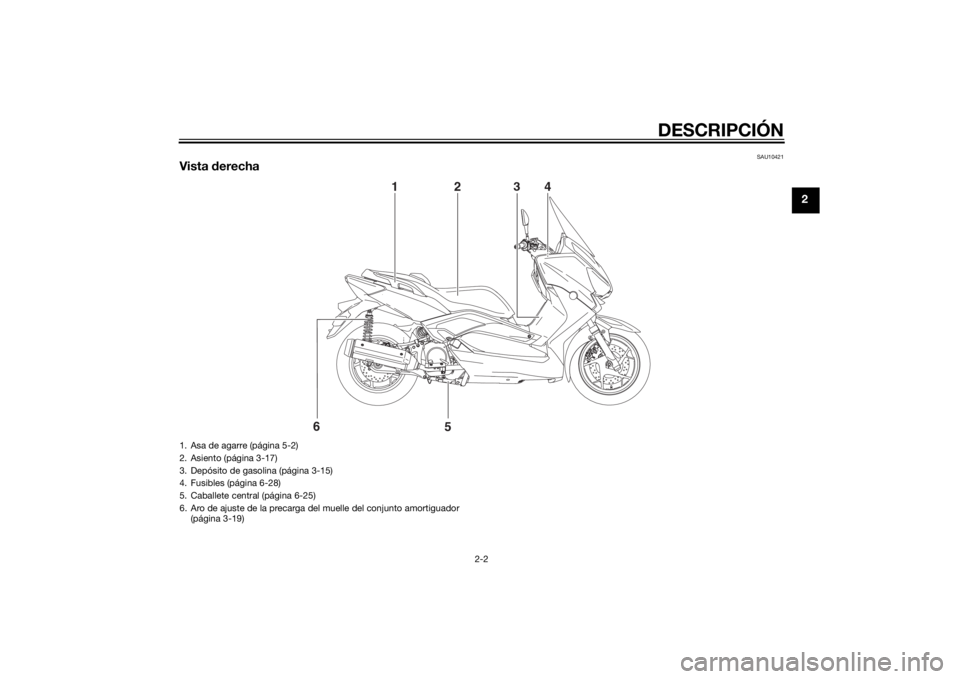

Vista derecha
6
5
1
2
4
3
1. Asa de agarre (página 5-2)
2. Asiento (página 3-17)
3. Depósito de gasolina (página 3-15)
4. Fusibles (página 6-28)
5. Caballete central (página 6-25)
6. Aro de ajuste de la precarga del muelle del conjunto amortiguador
(página 3-19)
U2DLS1S0.book Page 2 Friday, November 8, 2013 3:16 PM

DESCRIPCIÓN
2-3
2
SAU10431

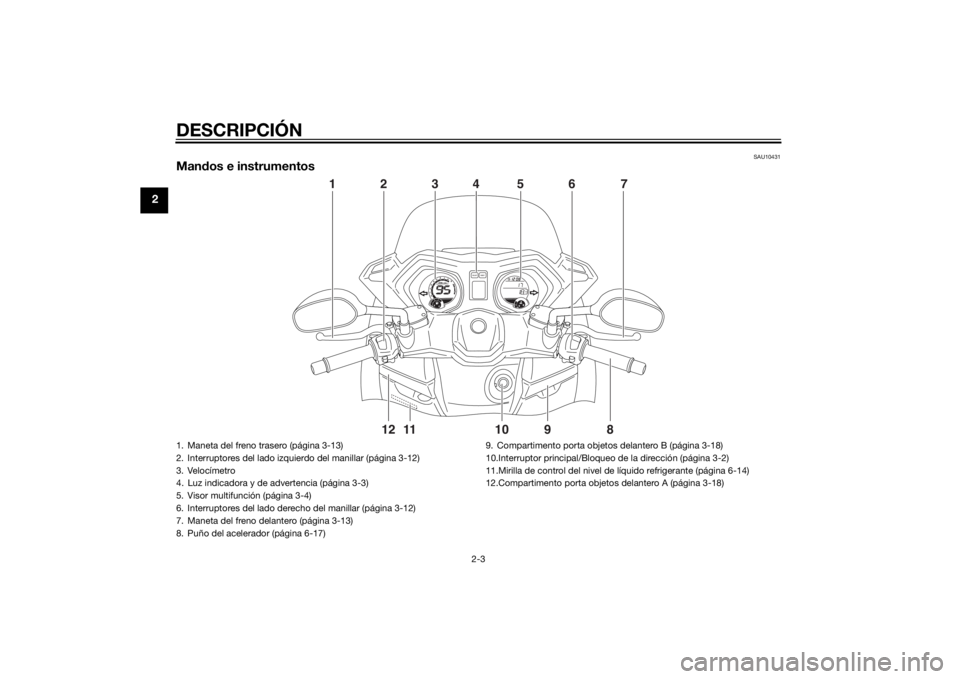

Mandos e instrumentos
987654321
11 10
12
01000r/minxE
F
CH
F
SELECTRESET4
1
7 5 3
6
2
8
9
10
11 12
1. Maneta del freno trasero (página 3-13)
2. Interruptores del lado izquierdo del manillar (página 3-12)
3. Velocímetro
4. Luz indicadora y de advertencia (página 3-3)
5. Visor multifunción (página 3-4)
6. Interruptores del lado derecho del manillar (página 3-12)
7. Maneta del freno delantero (página 3-13)
8. Puño del acelerador (página 6-17)9. Compartimento porta objetos delantero B (página 3-18)
10.Interruptor principal/Bloqueo de la dirección (página 3-2)
11.Mirilla de control del nivel de líquido refrigerante (página 6-14)
12.Compartimento porta objetos delantero A (página 3-18)U2DLS1S0.book Page 3 Friday, November 8, 2013 3:16 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-1
3
SAU10978
Sistema inmovilizadorEste vehículo está equipado con un siste-
ma inmovilizador antirrobo mediante el re-
gistro de nuevos códigos en las llaves
normales. Este sistema consta de lo si-
guiente:
una llave de registro de nuevo código
(llave roja)
dos llaves normales (llaves negras) en
las que se pueden registrar nuevos
códigos
un transpondedor (que está instalado
en la llave de registro de código)
una unidad inmovilizadora
una ECU (unidad de control electróni-
co)
una luz indicadora del sistema inmovi-
lizador (Véase la página 3-4).La llave roja se utiliza para registrar códigos
en cada una de las llaves normales. Puesto
que el registro es un proceso difícil, lleve el
vehículo y las tres llaves a un concesionario
Yamaha para que lo realice. No utilice la lla-
ve roja para conducir. Sólo se debe utilizar
para volver a registrar las llaves normales.
Para conducir utilice siempre una de las lla-
ves normales.
ATENCIÓN
SCA11822
¡NO PIERDA LA LLAVE DE REGIS-
TRO DE CÓDIGO! ¡SI LA PIERDE,
PÓNGASE INMEDIATAMENTE EN
CONTACTO CON SU CONCESIO-
NARIO! Si se pierde la llave de re-
gistro de código, es imposible
registrar nuevos códigos en las lla-
ves normales. Podrá utilizar las lla-
ves normales para arrancar el
vehículo; no obstante, si es necesa-
rio registrar un nuevo código (es
decir, si se hace una nueva llave
normal o si se pierden todas las lla-
ves) se deberá cambiar todo el sis-
tema inmovilizador. Por lo tanto, se
recomienda encarecidamente utili-
zar una de las llaves normales y
guardar la llave de registro en un lu-
gar seguro.No sumerja ninguna de las llaves en
agua.
No exponga ninguna de las llaves a
temperaturas excesivamente ele-
vadas.
No sitúe ninguna de las llaves cerca
de imanes (esto incluye, aunque sin
limitarse a ello, productos tales
como altavoces, etc.).
No coloque cerca de ninguna llave
objetos que transmitan señales
eléctricas.
No coloque objetos pesados enci-
ma de las llaves.
No rectifique ni altere la forma de
las llaves.
No separe la parte de plástico de
las llaves.
No coloque dos llaves de ningún
sistema inmovilizador en un mismo
llavero.
Mantenga las llaves normales, así
como las llaves de otros sistemas
inmovilizadores, alejadas de la llave
de registro de código de este vehí-
culo.
Mantenga las llaves de otros siste-
mas inmovilizadores alejadas del
interruptor principal, ya que pueden
crear interferencias de señal.

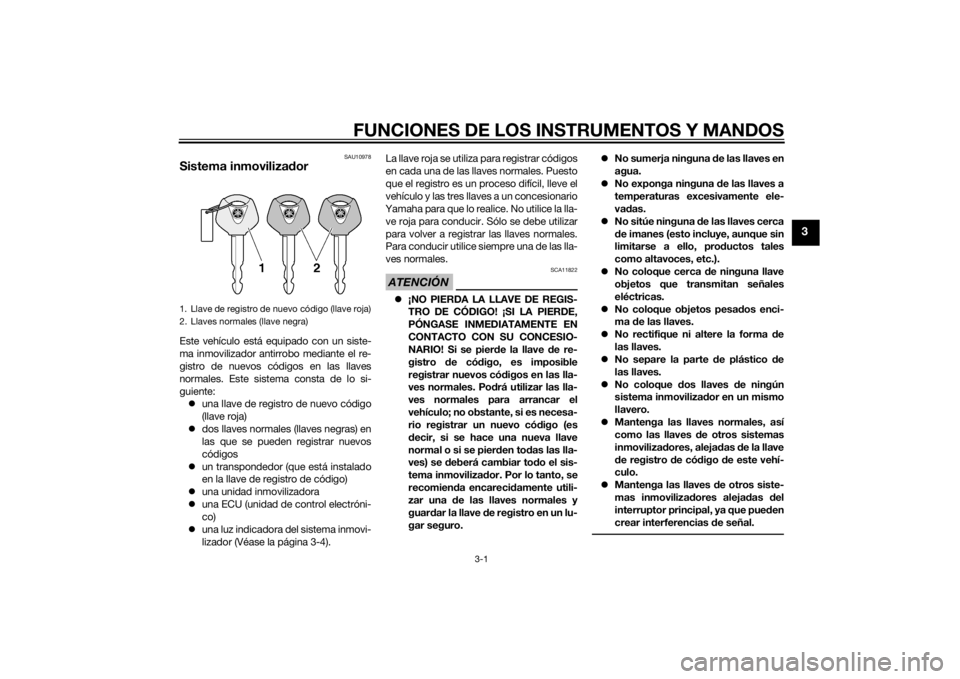

1. Llave de registro de nuevo código (llave roja)
2. Llaves normales (llave negra)
U2DLS1S0.book Page 1 Friday, November 8, 2013 3:16 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-2
3
SAU10473

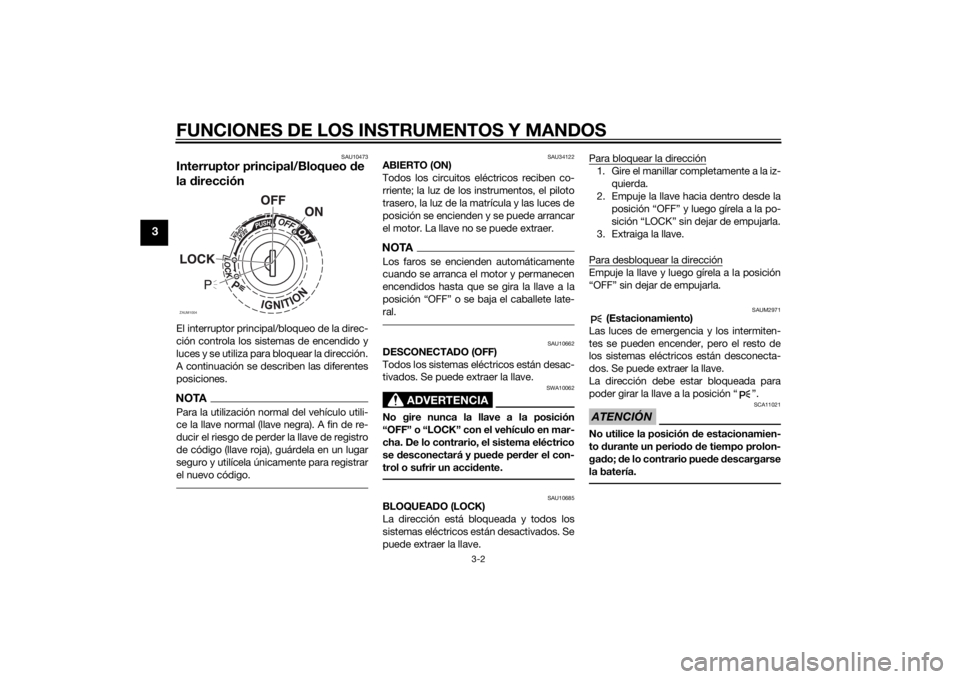

Interruptor principal/Bloqueo de
la direcciónEl interruptor principal/bloqueo de la direc-
ción controla los sistemas de encendido y
luces y se utiliza para bloquear la dirección.
A continuación se describen las diferentes
posiciones.NOTAPara la utilización normal del vehículo utili-
ce la llave normal (llave negra). A fin de re-
ducir el riesgo de perder la llave de registro
de código (llave roja), guárdela en un lugar
seguro y utilícela únicamente para registrar
el nuevo código.
SAU34122
ABIERTO (ON)
Todos los circuitos eléctricos reciben co-
rriente; la luz de los instrumentos, el piloto
trasero, la luz de la matrícula y las luces de
posición se encienden y se puede arrancar
el motor. La llave no se puede extraer.NOTALos faros se encienden automáticamente
cuando se arranca el motor y permanecen
encendidos hasta que se gira la llave a la

ral.
SAU10662
DESCONECTADO (OFF)
Todos los sistemas eléctricos están desac-
tivados. Se puede extraer la llave.
ADVERTENCIA
SWA10062
No gire nunca la llave a la posición
“OFF” o “LOCK” con el vehículo en mar-
cha. De lo contrario, el sistema eléctrico
se desconectará y puede perder el con-
trol o sufrir un accidente.
SAU10685
BLOQUEADO (LOCK)
La dirección está bloqueada y todos los
sistemas eléctricos están desactivados. Se
puede extraer la llave.Para bloquear la dirección
1. Gire el manillar completamente a la iz-
quierda.
2. Empuje la llave hacia dentro desde la
posición “OFF” y luego gírela a la po-
sición “LOCK” sin dejar de empujarla.
3. Extraiga la llave.
Para desbloquear la direcciónEmpuje la llave y luego gírela a la posición
“OFF” sin dejar de empujarla.
SAUM2971
(Estacionamiento)
Las luces de emergencia y los intermiten-
tes se pueden encender, pero el resto de
los sistemas eléctricos están desconecta-
dos. Se puede extraer la llave.
La dirección debe estar bloqueada para
poder girar la llave a la posición “ ”.
ATENCIÓN
SCA11021
No utilice la posición de estacionamien-
to durante un periodo de tiempo prolon-
gado; de lo contrario puede descargarse
la batería.
ZAUM1004
U2DLS1S0.book Page 2 Friday, November 8, 2013 3:16 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-3
3
SAU49395
Testigos y luces de advertencia
SAU11031
Luces indicadoras de intermitencia “ ”
y“ ”
La luz indicadora correspondiente parpa-
dea cuando se empuja el interruptor de in-
termitencia hacia la izquierda o hacia la
derecha.
SAU11081
Testigo de luces de carretera “ ”
Este testigo se enciende cuando están co-
nectadas las luces de carretera.
SAU11354
Luz de aviso del nivel de gasolina “ ”
Esta luz de aviso se enciende cuando el ni-
vel de gasolina desciende aproximada-
mente por debajo de 2.5 L (0.66 US gal,
0.55 Imp.gal). En ese caso, ponga gasolina
lo antes posible.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encender-
se durante unos segundos y luego
apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o si
permanece encendida, haga revisar el cir-
cuito eléctrico en un concesionario
Yamaha.
SAU43024
Luz de aviso de avería del motor “ ”
Esta luz de aviso se enciende si un circuito
eléctrico de control del motor no funciona
correctamente. En ese caso, haga revisar el
sistema de autodiagnóstico en un conce-
sionario Yamaha.El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encender-
se durante unos segundos y luego
apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o si
permanece encendida, haga revisar el cir-
cuito eléctrico en un concesionario
Yamaha.
NOTAEsta luz de aviso se enciende cuando se

interruptor de arranque, pero no indica un
fallo.
SAUM3381
Luz de aviso del sistema ABS “ ” (mo-
delos con ABS)
Durante el funcionamiento normal, la luz de
aviso del ABS se enciende cuando se gira
la llave a “ON” y se apaga después de cir-
cular a una velocidad de 10 km/h (6 mi/h) o
superior.
Si la luz de aviso del sistema ABS:
no se enciende cuando se gira la llave
a “ON”
se enciende o parpadea durante la
marcha

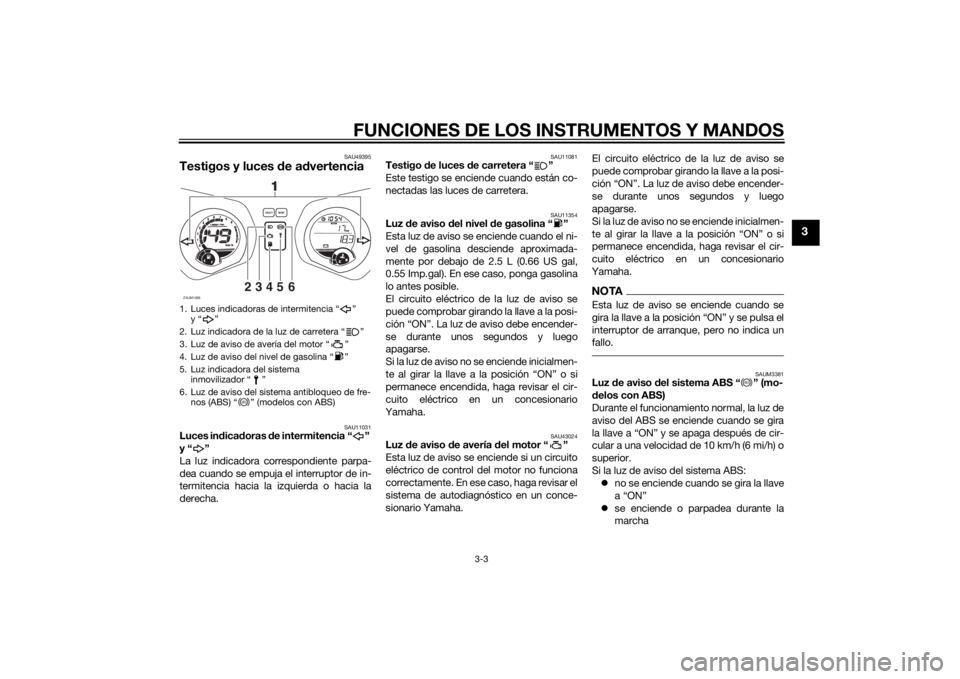

1. Luces indicadoras de intermitencia “ ”
y“ ”
2. Luz indicadora de la luz de carretera “ ”
3. Luz de aviso de avería del motor “ ”
4. Luz de aviso del nivel de gasolina “ ”
5. Luz indicadora del sistema
inmovilizador “ ”
6. Luz de aviso del sistema antibloqueo de fre-
nos (ABS) “ ” (modelos con ABS)ZAUM1098
23456
987654321
11 10
12
0
1000r/minx
km/h
E
F
CHkm
Odo
Odo
SELECT
RESET11
ABS
ABS
U2DLS1S0.book Page 3 Friday, November 8, 2013 3:16 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-4
3
no se apaga después de circular a una
velocidad de 10 km/h (6 mi/h) o supe-
rior
Es posible que el ABS no funcione correc-
tamente. En cualquiera de las circunstan-
cias anteriormente señaladas, haga revisar
el sistema lo antes posible en un concesio-
nario Yamaha. (Véase en la página 3-14
una explicación del ABS).
ADVERTENCIA
SWA16041
Si la luz de aviso del ABS no se apaga
después de circular a una velocidad de
10 km/h (6 mi/h) o superior o se encien-
de o parpadea durante la marcha, el sis-
tema de frenos pasa a funcionar del
modo convencional. En cualquiera de
estos casos, o si la luz de aviso no se en-
ciende en absoluto, extreme las precau-
ciones para evitar el posible bloqueo de
las ruedas en las frenadas de emergen-
cia. Haga revisar el sistema de frenos y
los circuitos eléctricos en un concesio-
nario Yamaha lo antes posible.NOTALa luz de aviso del sistema ABS puede en-
cenderse cuando se acelera el motor con el
scooter sobre su caballete central, pero
esto no es una indicación de avería.
SAU26878
Luz indicadora del sistema
inmovilizador “ ”
El circuito eléctrico de la luz indicadora se
puede comprobar girando la llave a la posi-
ción “ON”. La luz indicadora debe encen-
derse durante unos segundos y luego
apagarse.
Si la luz indicadora no se enciende inicial-
mente al girar la llave a la posición “ON” o
si permanece encendida, haga revisar el
circuito eléctrico en un concesionario
Yamaha.
Cuando se ha girado la llave a la posición
“OFF” y han transcurrido 30 segundos, la
luz indicadora empieza a parpadear para
indicar que el sistema inmovilizador está
activado. Después de 24 horas, la luz indi-
cadora deja de parpadear; no obstante, el
sistema inmovilizador sigue activado.
El dispositivo de autodiagnóstico detecta
asimismo los fallos en los circuitos del sis-
tema inmovilizador. (Véase en la página
3-11 una explicación del dispositivo de au-
todiagnóstico).
SAUM3313
Indicador multifunción
ADVERTENCIA
SWA12423
Asegúrese de parar el vehículo antes de
efectuar cualquier cambio en las posi-
ciones de ajuste del indicador multifun-
ción. La manipulación del visor
multifunción durante la marcha puede
distraer al conductor y ocasionar un ac-

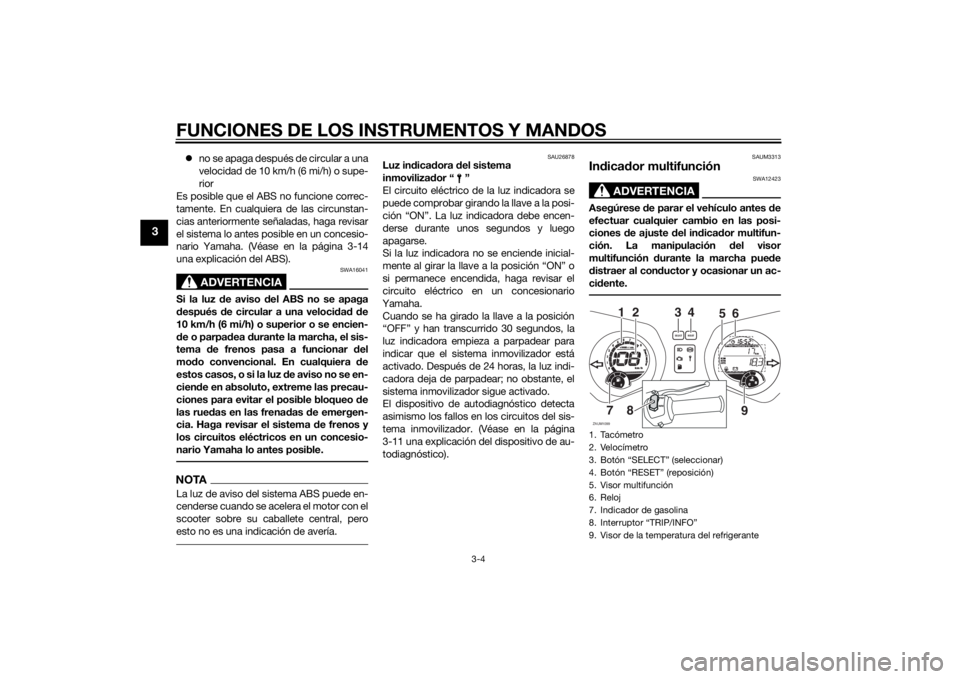

cidente.1. Tacómetro
2. Velocímetro
3. Botón “SELECT” (seleccionar)
4. Botón “RESET” (reposición)
5. Visor multifunción
6. Reloj
7. Indicador de gasolina
8. Interruptor “TRIP/INFO”
9. Visor de la temperatura del refrigeranteZAUM1099
3
987654321
11 10
12
0
1000r/minx
km/h
E
F
CHkm
Odo
AirA
veCo
ns
OilV- Be
lt
Ti
meTripOdo
SELECT
RESET
F
4
6
5
7
2
18
9
INFOTRIP
U2DLS1S0.book Page 4 Friday, November 8, 2013 3:16 PM
