display YAMAHA XMAX 300 2018 Bruksanvisningar (in Swedish)

Innehåll
Säkerhetsinformation.......................1-1
Ytterligare information om säker
körning ........................................1-4
Beskrivning........................................2-1
Sedd från vänster ............................2-1
Sedd från höger ..............................2-2
Reglage och instrument ..................2-3
Smart nyckelsystem ........................3-1
Smart nyckelsystem ........................3-1
Räckvidd på smart nyckelsystem ...3-2
Hantera den smarta nyckeln och
de mekaniska nycklarna ..............3-3
Smart nyckel ...................................3-5
Byta batteriet i den smarta
nyckeln.........................................3-6
Huvudströmbrytare .........................3-7
Instrument och
kontrollfunktioner.............................4-1
Indikatorlampor och
varningslampor ............................4-1
Hastighetsmätare ............................4-2
Varvräknare .....................................4-3
Multifunktionsdisplay ......................4-3
Styrarmaturer ................................4-11
Bromshandtag till frambroms........4-13
Bromshandtag till bakbroms .........4-13
ABS ...............................................4-14
Antispinnsystem ............................4-15
Tanklock ........................................4-16
Bränsle ..........................................4-17
Bränsletankens
överfyllningsslang ......................4-19
Katalysatorer ................................4-19
Förvaringsfack...............................4-20
Vindruta .........................................4-22
Styrets läge ..................................4-24
Justering av stötdämpare .............4-24
Sidostöd ........................................4-25
Avstängningssystem för
tändkrets ....................................4-26
Likströmsuttag .............................4-28För din egen säkerhet – kontroller
före körning...................................... 5-1
Hantering och viktiga punkter vid
körning.............................................. 6-1
Start av motorn ............................... 6-2
Ivägkörning ..................................... 6-3
Acceleration och retardation........... 6-3
Inbromsning .................................... 6-4
Tips för att sänka
bränsleförbrukningen .................. 6-4
Inkörning av motorn ........................ 6-5
Parkering ......................................... 6-5
Periodiskt underhåll och
justering............................................ 7-1
Ägarens verktygssats ..................... 7-2
Tabell över regelbunden skötsel för
emissionssystemet ...................... 7-3
Tabell över allmän skötsel och
smörjning ..................................... 7-4
Lossa och sätta fast panelen .......... 7-7
Kontroll av tändstift ......................... 7-8
Kanister ........................................... 7-9
Motorolja och oljefilter .................... 7-9
Olja i slutväxel ............................... 7-11
Kylvätska....................................... 7-12
Luftfilter och luftfilter i
V-remshuset .............................. 7-14
Kontroll av gashandtagets spel .... 7-17
Ventilspel ...................................... 7-18
Däck .............................................. 7-18
Gjutna fälgar ................................. 7-20
Kontroll av fram- och
bakbromshandtagets spel......... 7-20
Kontroll av bromsbelägg fram och
bak ............................................. 7-21
Kontroll av bromsvätskenivån....... 7-21
Byte av bromsvätska .................... 7-22
Kontrollera V-remmen................... 7-23
Kontroll och smörjning av
kablar ......................................... 7-23
Kontroll av och smörjning av
gashandtag och kabel ............... 7-24
Smörjning av bromshandtag för
frambroms och bakbroms ......... 7-24
UBY3M0M0.book Page 1 Tuesday, August 29, 2017 9:56 AM

Beskrivning
2-3
2
MAU63401
Reglage och instrument
10
1112
123987564
1. Bromshandtag till bakbroms (se sidan 4-13)
2. Styrarmaturer, vänster (se sidan 4-11)
3. Bromsvätskebehållare, bak (se sidan 7-21)
4. Hastighetsmätare (se sidan 4-2)
5. Multi-funktionsdisplay (se sidan 4-3)
6. Varvräknare (se sidan 4-3)
7. Bromsvätskebehållare, fram (se sidan 7-21)
8. Styrarmaturer, höger (se sidan 4-11)
9. Bromshandtag till frambroms (se sidan 4-13)
10.Gashandtag (se sidan 7-17)
11.Huvudströmbrytare (se sidan 3-7)
12.Strömuttag (se sidan 4-28)
UBY3M0M0.book Page 3 Tuesday, August 29, 2017 9:56 AM

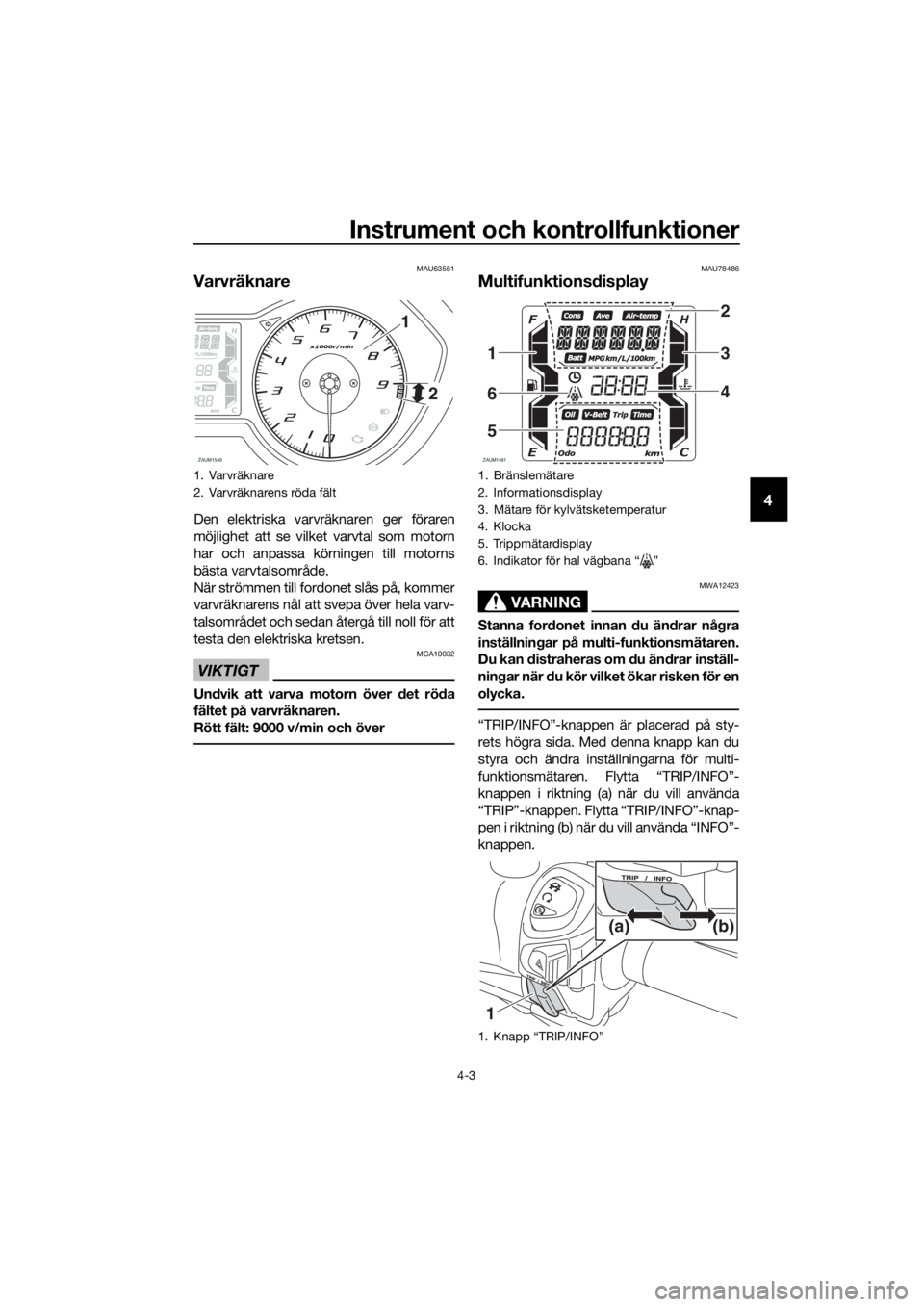

Instrument och kontrollfunktioner
4-3
4
MAU63551
Varvräknare
Den elektriska varvräknaren ger föraren
möjlighet att se vilket varvtal som motorn
har och anpassa körningen till motorns
bästa varvtalsområde.
När strömmen till fordonet slås på, kommer
varvräknarens nål att svepa över hela varv-
talsområdet och sedan återgå till noll för att
testa den elektriska kretsen.
VIKTIGT
MCA10032
Undvik att varva motorn över det röda
fältet på varvräknaren.
Rött fält: 9000 v/min och över
MAU78486
Multifunktionsdisplay
VARNING
MWA12423
Stanna fordonet innan du ändrar några
inställningar på multi-funktionsmätaren.
Du kan distraheras om du ändrar inställ-
ningar när du kör vilket ökar risken för en
olycka.
“TRIP/INFO”-knappen är placerad på sty-
rets högra sida. Med denna knapp kan du
styra och ändra inställningarna för multi-
funktionsmätaren. Flytta “TRIP/INFO”-
knappen i riktning (a) när du vill använda
“TRIP”-knappen. Flytta “TRIP/INFO”-knap-
pen i riktning (b) när du vill använda “INFO”-
knappen.
1. Varvräknare
2. Varvräknarens röda fält
ZAUM1549
1
2
1. Bränslemätare
2. Informationsdisplay
3. Mätare för kylvätsketemperatur
4. Klocka
5. Trippmätardisplay
6. Indikator för hal vägbana Ž
1.
ZAUM1481
2
3
4
1
6
5
1(b) (a)
UBY3M0M0.book Page 3 Tuesday, August 29, 2017 9:56 AM

Instrument och kontrollfunktioner
4-4
4
Multi-funktionsdisplayen är utrustad med
följande:
klocka
bränslemätare
mätare för kylvätsketemperatur
trippmätare
informationsdisplay
TIPS
För Storbritannien: För att ändra mellan ki-
lometer och miles, vrid huvudströmbryta-


FOŽ-knappen intryckt i åtta sekunder.
Klocka
Klockan har 24-timmarsformat.
För att ställa in klockan
1. Vrid huvudströmbrytaren till “OFF”.
2. Håll “TRIP”-knappen intryckt.
3. Vrid huvudströmbrytaren till “ON”
medan du trycker på “TRIP”-knappen
och fortsätt sedan att hålla “TRIP”-
knappen intryckt i åtta sekunder. Siff-
rorna för timmar börjar att blinka.
4. Ställ in timmarna med “TRIP”-knap-
pen.
5. Håll “TRIP”-knappen intryckt i tre sek-
under och släpp den. Siffrorna för mi-
nuter börjar blinka.
6. Ställ in minuterna med “TRIP”-knap-
pen.7. Håll “TRIP”-knappen intryckt i tre sek-
under och släpp den sedan för att
starta klockan.
Bränslemätare
Bränslemätaren visar hur mycket bränsle
det finns i bränsletanken. Segmenten på
bränslemätaren rör sig från “F” (full) mot “E”
(tom) när bränslenivån sjunker. När det sis-
ta segmentet på bränslemätaren börjar
blinka, bör du tanka snarast möjligt.
TIPS
Om ett fel avkänns i bränslemätaren
kommer alla segment att blinka konti-
nuerligt. Om detta inträffar, låt en
Yamaha-återförsäljare kontrollera mo-
torcykeln.
När cirka 2.4 L (0.63 US gal,
0.53 Imp.gal) bränsle finns kvar i
bränsletanken börjar det sista seg-
mentet i bränslemätaren att blinka.
Visningen ändras automatiskt till tripp-
mätaren för bränslereserv “F Trip” och
börjar mäta körsträckan från den
punkten.
1. Klocka
ZAUM1482
1
1. Bränslemätare
ZAUM1483
1
UBY3M0M0.book Page 4 Tuesday, August 29, 2017 9:56 AM

Instrument och kontrollfunktioner
4-5
4
Mätare för kylvätsketemperatur
Temperaturmätaren för kylvätskan visar
kylvätskans temperatur.
Om det översta segmentet blinkar, stanna
fordonet, stoppa motorn och låt motorn
svalna. (Se sidan 7-35.)
VIKTIGT
MCA10022
Fortsätt inte att köra motorn om den är
överhettad.
TIPS
Om ett fel avkänns i kylvätsketempe-
raturmätaren kommer alla segment att
blinka kontinuerligt. Om detta inträffar
ska du låta en Yamaha-återförsäljare
kontrollera fordonet så snart som möj-
ligt.
Kylvätskans temperatur kommer att
variera beroende på väderlek och mo-
torbelastning.
Trippmätardisplay
Trippmätaren är utrustad med följande:
vägmätare
trippmätare
tidstrippmätare
trippmätare för bränslereserv
trippmätare för oljebyte
trippmätare för byte av V-rem
Tryck på “TRIP” när du vill ändra visningen
mellan vägmätaren “Odo”, trippmätaren
“Trip”, tidstrippmätaren “Trip Time”, tripp-
mätaren för oljebyte “Oil Trip” och trippmä-
taren för V-remsbyte “V-Belt Trip” i följande
ordning:
Odo → Trip → Trip Time → Oil Trip →
V-Belt Trip → Odo
TIPS
När cirka 2.4 L (0.63 US gal, 0.53 Imp.gal)
bränsle finns kvar i bränsletanken börjar det
sista segmentet i bränslemätaren att blinka.
Visningen ändras automatiskt till trippmäta-

mäta körsträckan från den punkten.
Vägmätare “Odo” och trippmätare
“Trip”
Vägmätaren visar hur långt fordonet har
gått.
Trippmätaren visar hur långt fordonet har
gått efter senaste nollställning.
1. Mätare för kylvätsketemperatur
ZAUM1484
1
1. Trippmätardisplay
ZAUM1485
1
UBY3M0M0.book Page 5 Tuesday, August 29, 2017 9:56 AM

Instrument och kontrollfunktioner
4-6
4
Om du vill nollställa trippmätaren ska du
välja den genom att trycka på “TRIP”-knap-
pen och sedan hålla “TRIP”-knappen in-
tryckt i tre sekunder.
TIPS
Vägmätaren låser vid 999999.
Trippmätaren nollställs och börjar om
från början när den når 9999.9.
Tidstrippmätare “Time”
Tidstrippmätaren visar tiden som har förflu-
tit medan huvudströmbrytaren varit i läget
“ON” efter senaste nollställning.
Den maximala tiden som kan visas är
99:59.
TIPS
Om du vill nollställa tidstrippmätaren ska du


tryckt i tre sekunder.
Trippmätare för bränslereserv “F Trip”
När cirka 2.4 L (0.63 US gal, 0.53 Imp.gal)
bränsle finns kvar i bränsletanken börjar det
sista segmentet i bränslemätaren att blinka.
Visningen ändras automatiskt till trippmäta-
ren för bränslereserv “F Trip” och börjar
mäta körsträckan från den punkten. I såda-
na fall ska du trycka på “TRIP” när du vill
ändra displayen i följande ordning:
F Trip → Oil Trip → V-Belt Trip → Odo →
Trip → Trip Time → F Trip
Om du vill nollställa trippmätaren för bräns-
lereserv ska du välja den genom att trycka
på “TRIP”-knappen och sedan hålla
“TRIP”-knappen intryckt i tre sekunder.
Trippmätaren för bränslereserv nollställs
automatiskt och försvinner efter det att du
har tankat och kört 5 km (3 mi).
Trippmätare för oljebyte “Oil Trip”
1. Tidstrippmätare
ZAUM1486
1
1. Trippmätare för bränslereserv
1.
2. Tripmätare för oljebyte
ZAUM1487
1
ZAUM1488
1
2
UBY3M0M0.book Page 6 Tuesday, August 29, 2017 9:56 AM

Instrument och kontrollfunktioner
4-7
4
Trippmätaren för oljebyte visar körsträckan
sedan oljan byttes.
Indikatorn för oljebyte “OIL” blinkar vid
1000 km (600 mi) och sedan efter 4000 km
(2400 mi) och 5000 km (3000 mi) för att visa
att motoroljan bör bytas.
Återställ indikeringen och trippmätaren när
oljebytet är genomfört. Om du vill nollställa
båda väljer du trippmätaren för oljebyte och
håller sedan “TRIP”-knappen intryckt i tre
sekunder.
Medan trippmätaren för oljebyte blinkar
håller du “TRIP”-knappen intryckt i 15 till 20
sekunder. Trippmätaren för oljebyte åter-
ställs till noll när du släpper “TRIP”-knap-
pen.
TIPS
Om du byter motorolja innan indikatorn för
oljebyte tänds (dvs. innan tidsgränsen för
det regelbundna oljebytet är uppnådd)
måste trippmätaren för oljebyte nollställas
för att nästa oljebyte ska indikeras vid rätt
tillfälle.
Trippmätare för V-remsbyte “V-Belt
Trip”
Trippmätaren för V-remsbyte visar kör-
sträckan sedan V-remmen byttes senast.
Indikatorn för V-remsbyte “V-Belt” blinkar
efter 20000 km (12000 mi) för att visa att V-
remmen bör bytas.Nollställ indikeringen och trippmätaren för
V-remsbyte när V-remmen har bytts ut. Om
du vill nollställa båda markerar du trippmä-
taren för V-remsbyte och håller sedan
“TRIP”-knappen intryckt i tre sekunder.
Medan trippmätaren för V-remsbyte blinkar
håller du “TRIP”-knappen intryckt i 15 till 20
sekunder. Släpp “TRIP”-knappen så åter-
ställs trippmätaren för V-remsbyte till noll.
TIPS
Om du byter V-remmen innan indikatorn för
V-remsbyte tänds (dvs. innan tidsgränsen
för det regelbundna V-remsbytet är upp-
nådd) måste trippmätaren för V-remsbyte
nollställas för att nästa V-remsbyte ska
anges vid rätt tidpunkt.
Informationsdisplay
Informationsdisplayen är utrustad med föl-
jande:
lufttemperaturdisplay
visning av batterispänning
display för antispinnsystem
visning av genomsnittlig bränsleför-
brukning
visning av momentan bränsleförbruk-
ning
visning av medelhastighet
funktion för varningsmeddelande
1. Indikator för byte av V-rem “V-Belt”
2. Trippmätare för byte av V-rem
ZAUM1489
1
2
1. Informationsdisplay
ZAUM1490
1
UBY3M0M0.book Page 7 Tuesday, August 29, 2017 9:56 AM

Instrument och kontrollfunktioner
4-8
4
Navigera på informationsdisplayen
Tryck på “INFO”-knappen för att ändra
mellan visning av lufttemperatur “Air-
temp”, visning av batterispänning “Batte-
ry”, visning av antispinnsystemets läge
“TCS ON” eller “TCSOFF”, visning av ge-
nomsnittlig bränsleförbrukning “Consump-
tion/Average_ _._ km/L” eller
“Consumption/Average_ _._ L/100 km”,
visning av momentan bränsleförbrukning
“Consumption_ _._ km/L” eller
“Consumption_ _._ L/100 km” och visning
av medelhastighet “Average” i följande ord-
ning:
Air-temp → Battery → TCS ON eller
TCSOFF → Consumption/Average_ _._
km/L → Consumption/Average_ _._ L/100
km → Consumption_ _._ km/L →
Consumption_ _._ L/100 km → Average →
Air-temp
För Storbritannien:
Tryck på “TRIP”-knappen för att ändra mel-
lan visning av lufttemperatur “Air-temp”,
visning av batterispänning “Battery”, vis-
ning av antispinnsystemets läge “TCS ON”
eller “TCSOFF”, visning av genomsnittlig
bränsleförbrukning “Consump-
tion/Average_ _._ km/L”, “Consump-
tion/Average_ _._ L/100 km” eller
“Consumption/Average_ _ _._MPG”, vis-
ning av momentan bränsleförbrukning
“Consumption_ _._ km/L”, “Consumption_
_._ L/100 km” eller “Consumption_ _
_._MPG” och visning av medelhastighet
“Average” i följande ordning:
Air-temp → Battery → TCS ON eller
TCSOFF → Consumption/Average_ _._
km/L → Consumption/Average_ _._ L/100
km → Consumption/Average_ _ _._ MPG
→ Consumption_ _._ km/L →
Consumption_ _._ L/100 km →
Consumption_ _ _._ MPG → Average →
Air-tempTIPS
“Consumption/Average_ _ _._MPG”
och “Consumption_ _ _._MPG” visas
inte när kilometer valts som måtten-
het.
“Consumption/Average_ _._ km/L”,
“Consumption/Average_ _._ L/100
km”, “Consumption_ _._ km/L” och
“Consumption_ _._ L/100 km” visas
inte när miles valts som måttenhet.
Lufttemperaturdisplay
Den här displayen visar lufttemperaturen
från –10 °C till 50 °C i steg om 1 °C.
Indikeringen för hal vägbana “ ” blinkar
när temperaturen ligger under 4 °C.
Den temperatur som visas kan avvika från
den faktiska omgivningstemperaturen.
TIPS
Noggrannheten i temperaturvisningen kan
påverkas av värmen från motorn vid kör-
ning i låg hastighet (under 20 km/h
[12 mi/h]) eller när du stannar vid stoppljus
osv.
1. Lufttemperaturdisplay
2. Indikator för hal vägbana Ž
ZAUM1491
1
2
UBY3M0M0.book Page 8 Tuesday, August 29, 2017 9:56 AM

Instrument och kontrollfunktioner
4-9
4
Visning av batterispänning
Den här displayen visar batteriets laddning.
TIPS
Låt en Yamaha-återförsäljare ladda
batteriet om motorn dras runt lång-
samt när startströmställaren används.
Om “---” visas på displayen för batte-
rispänning, be en Yamaha-återförsäl-
jare kontrollera batteriet.
Display för antispinnsystem
Den här displayen visar antispinnsystemets
status. (Se sidan 4-15.)
“TCS ON”: systemet är på
“TCSOFF”: systemet är av
TIPS
Det finns ett kommunikationsfel i fordonet

försäljare kontrollera fordonet så fort som
möjligt.
Visning av genomsnittlig bränsleför-
brukning
Denna funktion beräknar den genomsnittli-
ga bränsleförbrukningen sedan senaste
återställningen.
Genomsnittlig bränsleförbrukning kan visas
som “Consumption/Average_ _._ km/L”,
“Consumption/Average_ _._ L/100 km” el-
ler “Consumption/Average_ _ _._ MPG” (för
Storbritannien).
“Consumption/Average_ _._ km/L”:
Den sträcka som i medelsnitt kan kö-
ras på 1.0 L bränsle visas.
“Consumption/Average_ _._ L/100
km”: Den bränslemängd som i ge-
nomsnitt behövs för att köra 100 km
visas.
“Consumption/Average_ _ _._ MPG”
(för Storbritannien): Den sträcka som i
genomsnitt kan köras på 1.0 Imp.gal
bränsle visas.
Håll “INFO”-knappen intryckt i minst tre
sekunder om du vill nollställa den genom-
snittliga bränsleförbrukningen.
TIPS
När genomsnittlig bränsleförbrukning har

körts 1 km (0.6 mi).
1. Visning av batterispänning
1. Display för antispinnsystem
ZAUM1492
1
ZAUM1493
1
1. Visning av genomsnittlig bränsleförbrukning
ZAUM1494
1
UBY3M0M0.book Page 9 Tuesday, August 29, 2017 9:56 AM

Instrument och kontrollfunktioner
4-10
4
Visning av momentan bränsleförbruk-
ning
Denna funktion beräknar bränslekonsum-
tionen under aktuella körförhållanden.
Momentan bränsleförbrukning kan visas
som “Consumption_ _._km/L”,
“Consumption_ _._L/100 km” eller
“Consumption_ _ _._MPG” (för Storbritan-
nien).
“Consumption_ _._km/L”: Den
sträcka som kan köras på 1.0 L bräns-
le under rådande körförhållanden vi-
sas.
“Consumption_ _._L/100 km”: Den
bränslemängd som behövs för att
köra 100 km under rådande körförhål-
landen visas.
“Consumption_ _ _._MPG” (för Stor-
britannien): Den sträcka som kan kö-
ras på 1.0 Imp.gal bränsle under
rådande körförhållanden visas.
TIPS
Vid körning i hastigheter under 10 km/h
(6
Display för medelhastighet
Genomsnittlig hastighet “Average_ _ _kmh”
eller “Average_ _ _MPH” (för Storbritan-
nien) visas.
Medelhastigheten är den totala sträckan
delat med total tid (med huvudströmbryta-
ren i läget “ON”) sedan senaste nollställ-
ningen.
Denna display visar medelhastigheten se-
dan senaste återställningen.
När du vill nollställa displayen för medel-
hastighet ska du välja den genom att trycka
på “INFO”-knappen och hålla “INFO”-
knappen intryckt i tre sekunder.
Funktion för varningsmeddelande
Denna funktion visar ett varningsmedde-
lande som motsvarar aktuell varning.
“L FUEL”: Visas när det sista segmentet i
bränslemätaren börjar blinka. Om “L FUEL”
visas ska du tanka så snart som möjligt.
“H TEMP”: Visas när det översta segmentet
i mätaren för kylvätsketemperatur börjar
blinka. Om “H TEMP” visas ska du stanna
fordonet, stänga av motorn och låta motorn
svalna.
“ICE”: Visas när indikeringen för hal
vägbana “ ” börjar blinka. Om “ICE” visas
ska du se upp för hala vägbanor.
“OIL SERV”: Visas när indikeringen för olje-
byte “OIL” börjar blinka. Om “OIL SERV” vi-
sas ska du byta motorolja och sedan
nollställa indikeringen och trippmätaren för
oljebyte.
1. Visning av momentan bränsleförbrukning
ZAUM1495
1
1. Display för medelhastighet
ZAUM1496
1
UBY3M0M0.book Page 10 Tuesday, August 29, 2017 9:56 AM
