YAMAHA XMAX 300 2018 Manual de utilização (in Portuguese)

Manutenção periódica e ajustes
7-36
7
PAU68020
Tabelas de deteção e resolução de problemas
Problemas no arranque ou fraco desempenho do motor
1. CombustívelHá combustível
suficiente.
Não há combustível.
Verifique a bateria.
Abasteça com
combustível.
O motor roda
rapidamente.
O motor roda
lentamente.
Accione o motor de
arranque eléctrico.
O motor não arranca.
Verifique a bateria.
Limpe com um pano seco
e corrija a distância do
eléctrodo da vela de
ignição ou substitua a vela
de ignição.
Verifique as ligacoes
dos fios da bateria e,
se necessario, solicite a
um concessionario
Yamaha que a carregue.
2. BateriaA bateria está em
boas condições.
O motor não arranca.
Verifique a ignição.
3. IgniçãoHúmida
Seca
Há compressão.
Não há compressão.
O motor não arranca.
Solicite a um concessionário Yamaha que verifique
o veículo.
Solicite a um concessionário Yamaha que verifique
o veículo.
O motor não arranca.
Verifique a
compressão.Solicite a um
concessionário Yamaha
que verifique o veículo.
Retire a vela de
ignição e verifique os
eléctrodos.
Accione o motor de
arranque eléctrico.
Accione o motor de
arranque eléctrico.
Verifique o nível de
combustível no
respectivo depósito.
4. Compressão
UBY3P0P0.book Page 36 Tuesday, August 29, 2017 8:51 AM

Manutenção periódica e ajustes
7-37
7

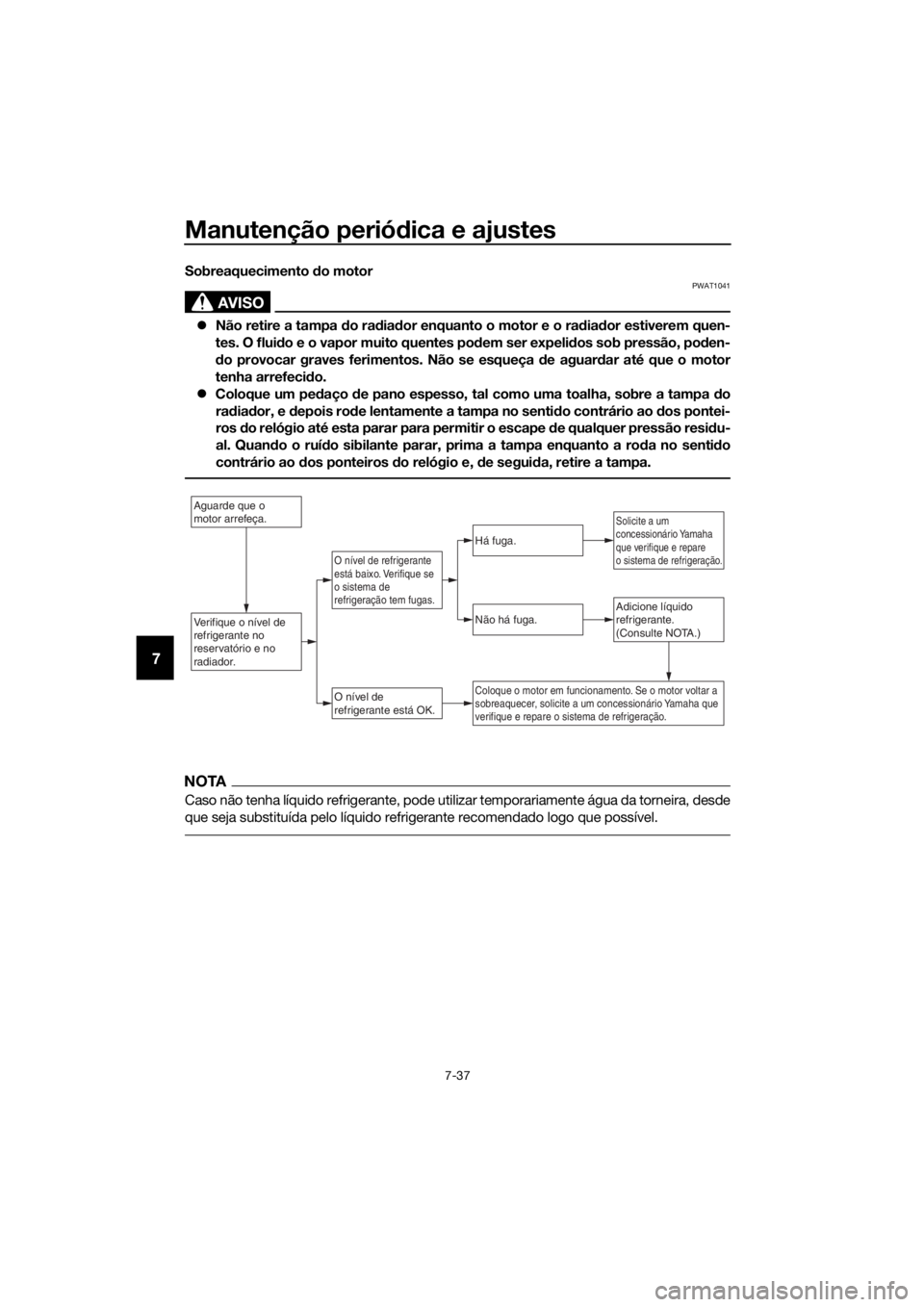

Sobreaquecimento do motor
AVISO
PWAT1041
Não retire a tampa do radiador enquanto o motor e o radiador estiverem quen-
tes. O fluido e o vapor muito quentes podem ser expelidos sob pressão, poden-
do provocar graves ferimentos. Não se esqueça de aguardar até que o motor
tenha arrefecido.
Coloque um pedaço de pano espesso, tal como uma toalha, sobre a tampa do
radiador, e depois rode lentamente a tampa no sentido contrário ao dos pontei-
ros do relógio até esta parar para permitir o escape de qualquer pressão residu-
al. Quando o ruído sibilante parar, prima a tampa enquanto a roda no sentido
contrário ao dos ponteiros do relógio e, de seguida, retire a tampa.
NOTA
Caso não tenha líquido refrigerante, pode utilizar temporariamente água da torneira, desde
que seja substituída pelo líquido refrigerante recomendado logo que possível.
Aguarde que o
motor arrefeça.
Verifique o nível de
refrigerante no
reservatório e no
radiador.Adicione líquido
refrigerante.
(Consulte NOTA.)
O nível de
refrigerante está OK.
Não há fuga.
Há fuga.
O nível de refrigerante
está baixo. Verifique se
o sistema de
refrigeração tem fugas.
Solicite a um
concessionário Yamaha
que verifique e repare
o sistema de refrigeração.
Coloque o motor em funcionamento. Se o motor voltar a
sobreaquecer, solicite a um concessionário Yamaha que
verifique e repare o sistema de refrigeração.
UBY3P0P0.book Page 37 Tuesday, August 29, 2017 8:51 AM

Manutenção periódica e ajustes
7-38
7
PAU76561
Modo de emergência
Se perder a chave inteligente, se a danificar
ou se a bateria desta ficar sem carga, con-
tinua a ser possível ligar o veículo e o mo-
tor. Vai precisar do número de identificação
do sistema da chave inteligente.
Para operar o veículo em modo de emer-
gência
1. Pare o veículo num local seguro e
rode o interruptor principal para a po-
sição “OFF”.
2. Prima o botão giratório do interruptor
principal durante 5 segundos até que
o indicador luminoso do sistema da
chave inteligente pisque uma vez e
em seguida liberte. Repita mais duas
vezes. O indicador luminoso do siste-
ma da chave inteligente acende-se
durante três segundos para indicar a
transição para o modo de emergên-
cia.
3. Após o indicador luminoso do sistema
da chave inteligente se apagar, intro-
duza o número de identificação do se-
guinte modo.4. A introdução do número de identifica-
ção é feita através da contagem do
número de vezes que o indicador lu-
minoso do sistema da chave inteli-
gente pisca.
Por exemplo, se o número de identifi-
cação for 123456:
Mantenha o botão giratório premido.
↓
O indicador luminoso do sistema da
chave inteligente começa a piscar.
↓

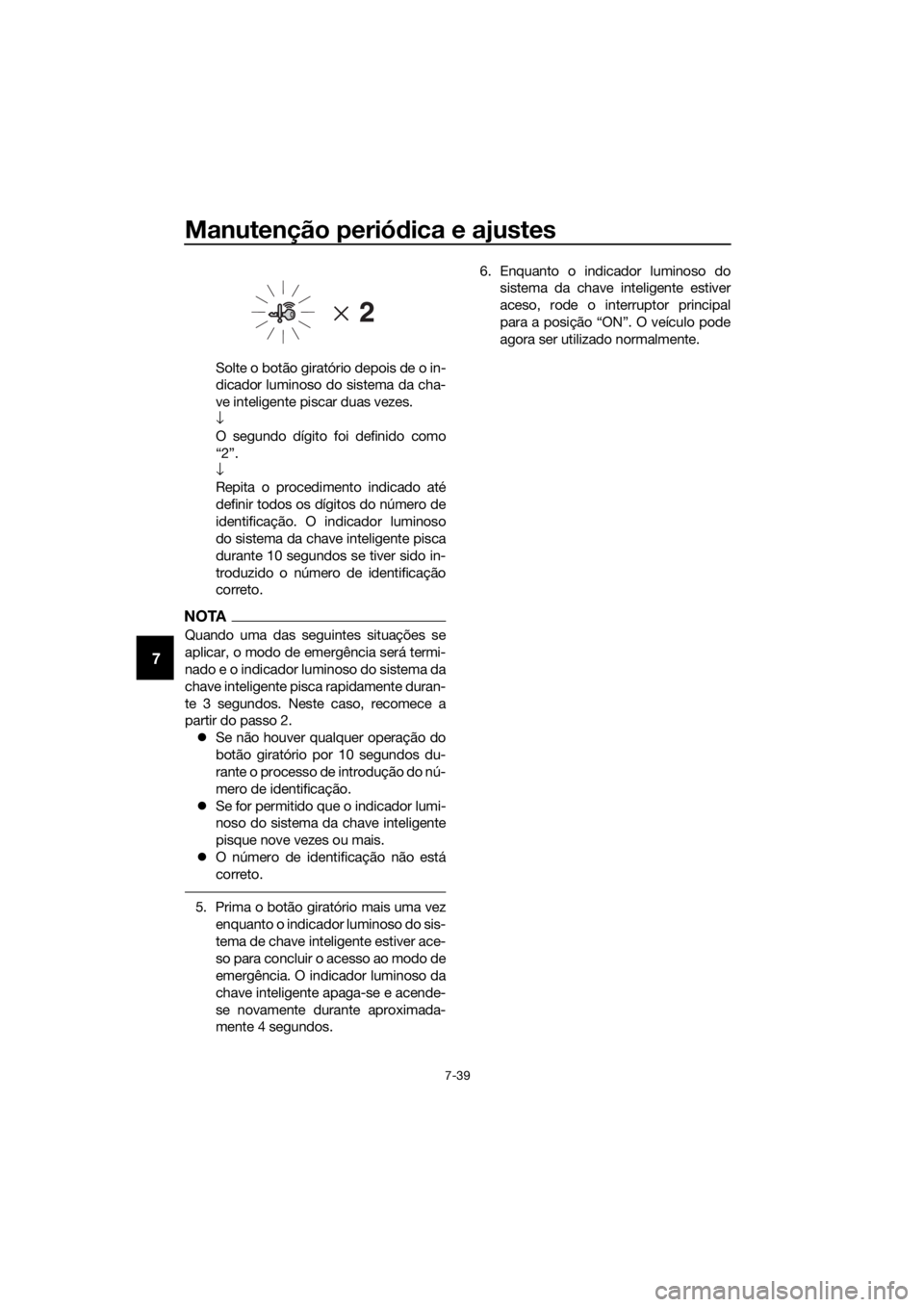

Solte o botão giratório depois de o in-
dicador luminoso do sistema da cha-
ve inteligente piscar uma vez.
↓
O primeiro dígito do número de identi-
ficação foi definido como “1”.
↓
Mantenha novamente o botão girató-
rio premido.
↓

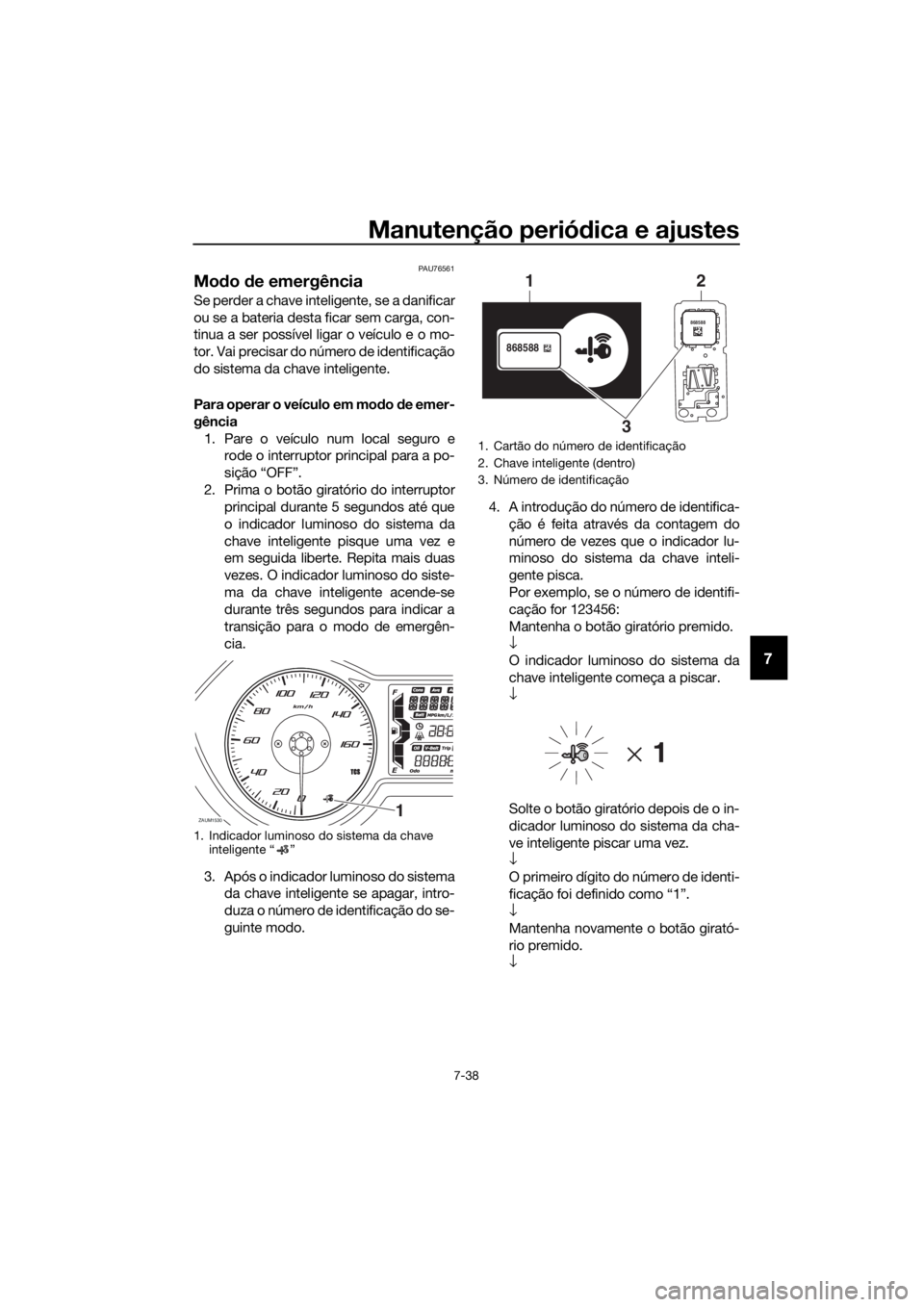

1. Indicador luminoso do sistema da chave
inteligente “ ”
ZAUM15301
1. Cartão do número de identificação
2. Chave inteligente (dentro)
3. Número de identificação
868588
868588
1
32
UBY3P0P0.book Page 38 Tuesday, August 29, 2017 8:51 AM

Manutenção periódica e ajustes
7-39
7
Solte o botão giratório depois de o in-
dicador luminoso do sistema da cha-
ve inteligente piscar duas vezes.
↓
O segundo dígito foi definido como
“2”.
↓
Repita o procedimento indicado até
definir todos os dígitos do número de
identificação. O indicador luminoso
do sistema da chave inteligente pisca
durante 10 segundos se tiver sido in-
troduzido o número de identificação
correto.
NOTA
Quando uma das seguintes situações se
aplicar, o modo de emergência será termi-
nado e o indicador luminoso do sistema da
chave inteligente pisca rapidamente duran-
te 3 segundos. Neste caso, recomece a
partir do passo 2.
Se não houver qualquer operação do
botão giratório por 10 segundos du-
rante o processo de introdução do nú-
mero de identificação.
Se for permitido que o indicador lumi-
noso do sistema da chave inteligente
pisque nove vezes ou mais.
O número de identificação não está
correto.
5. Prima o botão giratório mais uma vez
enquanto o indicador luminoso do sis-
tema de chave inteligente estiver ace-
so para concluir o acesso ao modo de
emergência. O indicador luminoso da
chave inteligente apaga-se e acende-
se novamente durante aproximada-
mente 4 segundos.6. Enquanto o indicador luminoso do
sistema da chave inteligente estiver
aceso, rode o interruptor principal
para a posição “ON”. O veículo pode
agora ser utilizado normalmente.
UBY3P0P0.book Page 39 Tuesday, August 29, 2017 8:51 AM

Cuidados e arrumação da scooter
8-1
8
PAU37834
Cor mate cuidado
PRECAUÇÃO
PCA15193
Alguns modelos estão equipados com
peças com acabamento em cor mate.
Consulte um concessionário Yamaha
para obter conselhos sobre quais os
produtos a utilizar antes de limpar o veí-
culo. Se utilizar uma escova, produtos
químicos agressivos ou compostos de
limpeza para limpar estas peças vai ris-
car ou danificar a superfície das mes-
mas. Também não deve aplicar cera em
nenhuma peça com acabamento em cor
mate.
PAUN1000
Cuidados
Embora a conceção aberta de uma scooter
revele o encanto da tecnologia, torna-a
também mais vulnerável. Poderá desenvol-
ver-se ferrugem e corrosão mesmo que se-
jam utilizados componentes de alta
qualidade. Embora um tubo de escape en-
ferrujado possa passar despercebido num
carro, este influencia negativamente o as-
peto geral de uma scooter. Um cuidado
frequente e adequado não só vai ao encon-
tro dos termos da garantia, como também
influencia na manutenção de um bom as-
peto da sua scooter, aumentando o tempo
de vida e otimizando o desempenho.
Antes da limpeza
1. Tape a saída do silencioso com um
saco de plástico depois do motor ter
arrefecido.
2. Certifique-se de que todas as tampas
e coberturas, assim como todos os
acopladores e conectores elétricos,
incluindo a tampa da vela de ignição,
estão bem fixos.
3. Retire a sujidade extremamente entra-
nhada, como por exemplo óleo quei-
mado no cárter, com um
desengordurante e uma escova, mas
nunca aplique este tipo de produto
nos vedantes, anilhas e eixos da roda.
Enxague sempre a sujidade e o de-
sengordurante com água.
Limpeza
PRECAUÇÃO
PCA10784
Evite utilizar agentes de limpeza
das rodas demasiado ácidos, espe-
cialmente em rodas de raio. Se este
tipo de produtos for utilizado em
sujidade de difícil remoção, não
deixe o agente de limpeza sobre a
área afetada durante mais tempo
do que o recomendado. Além disso,
UBY3P0P0.book Page 1 Tuesday, August 29, 2017 8:51 AM

Cuidados e arrumação da scooter
8-2
8
enxague minuciosamente a área
com água, seque-a imediatamente
e aplique um spray anti-corrosão.
Uma limpeza inadequada pode da-
nificar as peças plásticas (como as
carenagens, painéis, para-ventos,
lentes do farol dianteiro, lentes dos
indicadores, etc.) e os silenciosos.
Utilize um pano ou esponja macia e
limpa com água para limpar os
plásticos. Contudo, se as partes
plásticas não puderem ser bem lim-
pas com água, pode utilizar um de-
tergente suave diluído na água.
Enxague bem todos os resíduos de
detergente usando bastante água,
uma vez que o mesmo é prejudicial
para os plásticos.
Não utilize nenhum produto quími-
co forte nas peças em plástico. Evi-
te utilizar panos ou esponjas que
tenham estado em contacto com
produtos de limpeza fortes ou abra-
sivos, solvente ou diluente, com-
bustível (gasolina), produtos anti-
ferrugem ou de remoção da ferru-
gem, líquido dos travões, anti-con-
gelante ou eletrólito.
Não utilize sistemas de lavagem a
alta pressão ou dispositivos de lim-
peza a jato d
e vapor, uma vez que
podem causar infiltração de água e
deterioração nas seguintes zonas:
vedantes (dos rolamentos da roda e
do braço oscilante, forquilha e tra-
vões), componentes elétricos (aco-
pladores, conectores,
instrumentos, interruptores e lu-
zes), tubos de respiração e respira-
douros.
Para as scooters equipadas com
para-vento: Não utilize produtos de
limpeza fortes ou esponjas duras,
uma vez que podem causar perda
de cor ou riscos. Alguns compostos
de limpeza para plásticos podemdeixar riscos no para-vento. Teste o
produto numa pequena parte ocul-
ta do para-vento, para se assegurar
de que não deixa ficar marcas. Se o
para-vento ficar riscado, utilize um
composto de polimento de qualida-
de para plástico após a lavagem.
Após a utilização normal
Retire a sujidade com água morna, um de-
tergente suave e uma esponja macia limpa
e, finalmente, enxague totalmente com
água limpa. Utilize uma escova de dentes
ou uma escova para limpar garrafas nas
áreas de difícil acesso. A sujidade de difícil
remoção e os insetos serão facilmente re-
movidos se a área for coberta por um pano
húmido durante alguns minutos antes de
fazer a limpeza.
Após a condução do veículo à chuva, perto
do mar ou em estradas nas quais foi espa-
lhado sal
Uma vez que o sal do mar ou o sal espalha-
do nas estradas durante o Inverno é extre-
mamente corrosivo quando misturado com
água, realize os passos a seguir explicados
após cada viagem à chuva, perto do mar
ou em estradas nas quais foi espalhado sal.
NOTA
O sal espalhado nas estradas durante o In-
verno, poderá permanecer no piso até à
Primavera.
1. Limpe a scooter com água fria e um
detergente suave, depois de o motor
ter arrefecido. PRECAUÇÃO: Não
utilize água morna pois esta au-
menta a ação corrosiva do sal.
[PCA10792]
2. Aplique um spray anti-corrosão em
todas as superfícies metálicas, in-
cluindo as cromadas e niqueladas,
para evitar a corrosão.
UBY3P0P0.book Page 2 Tuesday, August 29, 2017 8:51 AM

Cuidados e arrumação da scooter
8-3
8
Limpeza do para-vento
Evite utilizar qualquer produto de limpeza
alcalino ou de ácido forte, gasolina, líquido
dos travões ou qualquer outro solvente.
Limpe o para-vento com um pano ou es-
ponja humedecidos com um detergente
neutro e, depois da limpeza, retire-o bem
com água. Para limpezas adicionais, utilize
o Produto de Limpeza de Para-ventos
Yamaha ou outros produtos de limpeza de
qualidade. Alguns compostos de limpeza
para plásticos podem deixar riscos nas su-
perfícies do para-vento. Antes de os utili-
zar, faça um teste polindo uma área que
não afete a sua visibilidade.
Após a limpeza
1. Seque a scooter com uma camurça
ou um pano absorvente.
2. Utilize um produto de polir crómio
para dar brilho a peças de crómio, alu-
mínio e aço inoxidável, incluindo o sis-
tema de escape. (Mesmo a
descoloração dos sistemas de esca-
pe em aço inoxidável induzida termi-
camente pode ser removida através
de polimento.)
3. Para evitar a corrosão, é recomenda-
da a aplicação de um spray anti-cor-
rosão em todas as superfícies
metálicas, incluindo as cromadas e ni-
queladas.
4. Utilize um óleo em spray como produ-
to de limpeza universal para remover
qualquer sujidade remanescente.
5. Retoque pequenos danos na pintura
provocados por pedras, etc.
6. Encere todas as superfícies pintadas.
7. Deixe a scooter secar completamente
antes de a guardar ou tapar.
AVISO
PWA10943
A presença de contaminantes nos tra-
vões ou nos pneus pode provocar a per-
da de controlo.Certifique-se de que não existe
óleo ou cera nos travões ou nos
pneus. Caso necessário, limpe os
discos do travão e os revestimen-
tos do travão com um agente de
limpeza de discos do travão normal
ou acetona, e lave os pneus com
água morna e um detergente suave.
Antes de conduzir a scooter, teste o
desempenho dos travões e o com-
portamento nas curvas.
PRECAUÇÃO
PCAU0022
Aplique óleo em spray ou cera com
moderação e certifique-se de que
limpa qualquer excesso.
Nunca aplique óleo ou cera a quais-
quer peças em borracha, peças em
plástico nem nas lentes do farol
dianteiro, do farolim traseiro e dos
contadores, trate-as com um pro-
duto de limpeza adequado.
Evite utilizar compostos de poli-
mento abrasivos, pois estes des-
gastam a pintura.
NOTA
Consulte um concessionário Yamaha
para obter conselhos sobre quais os
produtos a utilizar.
As lavagens, o tempo de chuva ou os
climas húmidos podem causar o em-
baciamento da lente do farol diantei-
ro. Ligar o farol dianteiro durante um
pequeno período de tempo ajudará a
remover a humidade da lente.
UBY3P0P0.book Page 3 Tuesday, August 29, 2017 8:51 AM

Cuidados e arrumação da scooter
8-4
8
PAU36564
Armazenagem
Curto prazo
Guarde sempre a sua scooter num local
fresco e seco e, se necessário, utilize uma
cobertura porosa para a proteger do pó.
Antes de cobrir a scooter, verifique se o
motor e o sistema de escape estão frios.
PRECAUÇÃO
PCA10821
Guardar a scooter num comparti-
mento com fraca ventilação ou
tapá-la com um oleado, enquanto
esta se encontra ainda molhada,
permitirá a infiltração de água e hu-
midade, o que provocará o apareci-
mento de ferrugem.
Para prevenir a corrosão, evite ca-
ves húmidas, estábulos (devido à
presença de amónia) e áreas onde
estejam armazenados químicos
fortes.
Longo prazo
Antes de guardar a sua scooter durante vá-
rios meses:
1. Siga todas as instruções da secção
“Cuidados” deste capítulo.
2. Encha o depósito de combustível e
adicione estabilizador de combustível
(se disponível) para evitar que o depó-
sito enferruje e que o combustível se
deteriore.
3. Execute os passos que se seguem
para proteger o cilindro, os anéis do
pistão, etc. da corrosão.
a. Retire a tampa da vela de ignição
e a vela.
b. Verta uma colher de chá de óleo
do motor na cavidade da vela de
ignição.
c. Coloque a tampa da vela de igni-
ção na respetiva vela e coloque a
vela na cabeça de cilindros demodo a que os elétrodos fiquem li-
gados à terra. (Isto limitará a pro-
dução de faíscas durante o passo
seguinte.)
d. Coloque várias vezes o motor em
funcionamento, utilizando o motor
de arranque. (Esta ação revestirá a
parede do cilindro com óleo.)
e. Retire a tampa da vela de ignição
e, de seguida, instale a vela de ig-
nição e a respetiva tampa. AVISO!
Para evitar danos ou ferimentos
provocados por faíscas, certifi-
que-se de que liga os elétrodos
da vela de ignição à terra en-
quanto liga o motor.
[PWA10952]
4. Lubrifique todos os cabos de controlo
e pontos articulados de todas as ala-
vancas e pedais, assim como do des-
canso lateral/descanso central.
5. Verifique e, se necessário, corrija a
pressão de ar do pneu, e finalmente
levante a scooter de modo a que am-
bas as rodas fiquem fora do chão.
Como alternativa, rode um pouco as
rodas todos os meses para evitar que
os pneus se degradem num determi-
nado ponto.
6. Tape a saída do silencioso com um
saco de plástico para evitar a entrada
de humidade.
7. Retire a bateria e carregue-a total-
mente. Guarde-a num local fresco e
seco e carregue-a uma vez por mês.
Não guarde a bateria num local ex-
cessivamente frio ou quente [menos
de 0 °C (30 °F) ou mais de 30 °C
(90 °F)]. Para obter mais informações
relativamente ao acondicionamento
da bateria, consulte a página 7-29.
NOTA
Antes de guardar a scooter, deverá fazer
todas as reparações necessárias.
UBY3P0P0.book Page 4 Tuesday, August 29, 2017 8:51 AM

Especificações
9-1
9
Dimensões:
Comprimento total:
2185 mm (86.0 in)
Largura total:
775 mm (30.5 in)
Altura total:
1415/1465 mm (55.7/57.7 in)
Altura do assento:
795 mm (31.3 in)
Distância entre os eixos:
1540 mm (60.6 in)
Distância mínima do chão:
135 mm (5.31 in)
Raio de viragem mínimo:
2.6 m (8.53 ft)
Peso:
Massa em vazio:
179 kg (395 lb)
Motor:
Ciclo de combustão:
4 tempos
Sistema de refrigeração:
Refrigerado por circulação de líquido
Comando de válvulas:
SOHC
Número de cilindros:
Um cilindro
Cilindrada:
292 cm3
Diâmetro × curso:
70.0 × 75.9 mm (2.76 × 2.99 in)
Relação de compressão:
10.9 : 1
Sistema de arranque:
Arrancador eléctrico
Sistema de lubrificação:
Cárter húmido
Óleo de motor:
Marca recomendada:
YAMALUBE
Graus de viscosidade SAE:
10W-40
Grau recomendado do óleo de motor:
Tipo SG de Serviço API ou superior, norma
JASO MA ou MB
Quantidade de óleo de motor:
Mudança de óleo:
1.50 L (1.59 US qt, 1.32 Imp.qt)
Com remoção do filtro de óleo:
1.60 L (1.69 US qt, 1.41 Imp.qt)
Óleo da transmissão final:
Tipo:
Óleo para motores SAE 10W-30 tipo SE
Quantidade:
0.20 L (0.21 US qt, 0.18 Imp.qt)
Quantidade de líquido refrigerante:
Reservatório de refrigerante (até à marca de
nível máximo):
0.18 L (0.19 US qt, 0.16 Imp.qt)
Radiador (incluindo todas as vias):
1.10 L (1.16 US qt, 0.97 Imp.qt)
Filtro de ar:
Elemento do filtro de ar:
Elemento de papel revestido a óleo
Combustível:
Combustível recomendado:
Gasolina sem chumbo premium (mistura
de gasolina com álcool [E10] aceitável)
Capacidade do depósito de combustível:
13 L (3.4 US gal, 2.9 Imp.gal)
Volume da reserva de combustível:
2.4 L (0.63 US gal, 0.53 Imp.gal)
Injecção de combustível:
Corpo do acelerador:
Marca da identificação:
B741 00
Vela(s) de ignição:
Fabricante/modelo:
NGK/LMAR8A-9
Distância do eléctrodo da vela de ignição:
0.8–0.9 mm (0.031–0.035 in)
Embraiagem:
Tipo de embraiagem:
Seco, centrífugo, calço
Sistema de transmissão:
Relação primária de redução:
1.000
Transmissão final:
Engrenagem
Relação secundária de redução:
7.590 (48/18 x 37/13)
Tipo de transmissão:
Automática com correia em V
Quadro:
Tipo de quadro:
Quadro "underbone"
Ângulo de avanço:
26.5 graus
Cauda:
95 mm (3.7 in)
UBY3P0P0.book Page 1 Tuesday, August 29, 2017 8:51 AM

Especificações
9-2
9
Pneu dianteiro:
Tipo:
Sem câmara de ar
Dimensão:
120/70-15 M/C 56S
Fabricante/modelo:
MICHELIN/CITY GRIP
Pneu traseiro:
Tipo:
Sem câmara de ar
Dimensão:
140/70-14 M/C 68S
Fabricante/modelo:
MICHELIN/CITY GRIP
Carga:
Carga máxima:
161 kg (355 lb)
(Peso total com condutor, passageiro,
carga e acessórios)
Pressão de ar do pneu (medida com
pneus frios):
1 pessoa:
Dianteiro:
200 kPa (2.00 kgf/cm2, 29 psi)
Traseiro:
225 kPa (2.25 kgf/cm2, 33 psi)
2 pessoas:
Dianteiro:
200 kPa (2.00 kgf/cm2, 29 psi)
Traseiro:
225 kPa (2.25 kgf/cm2, 33 psi)
Roda dianteira:
Tipo de roda:
Roda de liga
Dimensão do aro:
15 x MT3.50
Roda traseira:
Tipo de roda:
Roda de liga
Dimensão do aro:
14 x MT4.00
Travão dianteiro:
Tipo:
Travão hidráulico com um disco
Líquido recomendado:
DOT 4
Travão traseiro:
Tipo:
Travão hidráulico com um discoLíquido recomendado:
DOT 4
Suspensão dianteira:
Tipo:
Forquilha telescópica
Mola:
Mola helicoidal
Amortecedor:
Amortecedor hidráulico
Curso da roda:
110 mm (4.3 in)
Suspensão traseira:
Tipo:
Oscilação da unidade
Mola:
Mola helicoidal
Amortecedor:
Amortecedor hidráulico
Curso da roda:
79 mm (3.1 in)
Sistema eléctrico:
Tensão do sistema:
12 V
Sistema de ignição:
TCI
Sistema de carregamento:
Magneto de C.A.
Bateria:
Modelo:
GTZ8V
Voltagem, capacidade:
12 V, 7.0 Ah (10 HR)
Potência da lâmpada:
Farol dianteiro:
LED
Luz do travão/farolim traseiro:
LED
Sinal de mudança de direcção dianteiro:
10.0 W × 2
Sinal de mudança de direcção traseiro:
10.0 W × 2
Mínimos:
LED
Luz da chapa de matrícula:
5.0 W × 1
Iluminação do contador:
LED
Indicador luminoso de máximos:
LED
UBY3P0P0.book Page 2 Tuesday, August 29, 2017 8:51 AM
