Periodiek on derhoud en afstelling
7-30
7
LET OP
DCA16531
Houd d e accu steed s opgela den. Stallen
van een ontla den accu kan lei den tot
permanente accuscha de.
DAU78242
De zekerin gen vervan genDe hoofdzekering en de zekeringenkasten,
die de zekeringen van de afzonderlijke cir-
cuits bevatten, bevinden zich onder het pa-
neel A. (Zie pagina 7-8.)OPMERKINGOm toegang te krijgen tot de hoofdzekering
verwijdert u de kap van het startmotorrelais
zoals getoond.
Vervang een zekering als volgt als deze is
doorgebrand.
1. Schakel het contactslot uit en schakel het betreffende elektrische circuit uit.
2. Verwijder de doorgebrande zekering en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Ge bruik geen
1. Zekeringenkastje
2. Hoofdzekering
3. Reservehoofdzekering
4. Kap van startmotorrelaisZAUM15281
23
4
1. Zekering 2 signaleringssysteem
2. Zekering signaleringssysteem
3. Zekering ABS-regeleenheid
4. Hoofdzekering 2
5. Zekering radiatorkoelvinmotor
6. Backup-zekering
7. Reservezekering
8. Zekering ABS-motor
9. Zekering van de ABS-solenoïdeklep
10.Zekering richtingaanwijzer/alarmverlichting
11.Aansluitzekering 1 (voor gelijkstroom aan-
sluitcontact voor accessoires)
12.AntwoordzekeringZAUM1529
1
2
3
4
5
6 7
891011
7
UBBAD0D0.book Page 30 Wednesday, September 16, 2020 9:08 AM

Periodiek on derhou d en afstelling
7-31
7
zekerin gen met een ho gere ampe-
ra ge dan aan bevolen om ernsti ge
scha de aan het elektrische systeem
en mo gelijk bran d te voorkomen.[DWA15132]
3. Schakel het contactslot in en schakel
het betreffende elektrische circuit in
om te zien of de apparatuur werkt.
4. Als de zekering direct opnieuw door- brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
DAU64070
KoplampenDit model is voorzien van koplampen van
het LED-type.
Als de koplamp niet gaat branden, vraag
dan een Yamaha dealer het elektrisch cir-
cuit van de koplamp te testen.LET OP
DCA16581
Plak geen kleurfolie of stickers op de
koplamplens.
Voor geschreven zekerin gen:
Hoofdzekering: 20.0 A
Hoofdzekering 2:
7.5 A
Aansluitzekering 1: 2.0 A
Zekering signaleringssysteem: 10.0 A
Zekering 2 signaleringssysteem:
7.5 A
Zekering radiatorkoelvin: 7.5 A
Backup-zekering: 7.5 A
Zekering richtingaanwijzer/alarm-
verlichting: 7.5 A
Zekering ABS-regeleenheid:
7.5 A
Zekering ABS-motor: 30.0 A
Zekering van de ABS-solenoïde-
klep: 15.0 A
Antwoordzekering: 2.0 A
UBBAD0D0.book Page 31 Wednesday, September 16, 2020 9:08 AM

Periodiek on derhoud en afstelling
7-32
7
DAU54502
ParkeerlichtenDit model heeft parkeerlichten van het LED-
type.
Als een parkeerlicht niet werkt, laat dan een
controle uitvoeren door een Yamaha-dea-
ler.
DAU70540
Remlicht/achterlichtDit model is uitgerust met een rem-
licht/achterlicht van het LED-type.
Als het remlicht/achterlicht niet gaat bran-
den, vraag dan een Yamaha-dealer om het
na te kijken.
DAU39881
Voorste richtin gaanwijzerAls een voorste richtingaanwijzer niet gaat
branden, vraag dan een Yamaha dealer het
betreffende elektrisch circuit te testen of
vervang de gloeilamp.
UBBAD0D0.book Page 32 Wednesday, September 16, 2020 9:08 AM

Periodiek on derhou d en afstelling
7-33
7
DAUT1331
Gloeilamp achterste richtin gaan-
wijzerAls het lampje van een achterste richting-
aanwijzer niet gaat branden, laat het elek-
trisch circuit dan door een Yamaha dealer
controleren of vervang de gloeilamp.
DAU78560

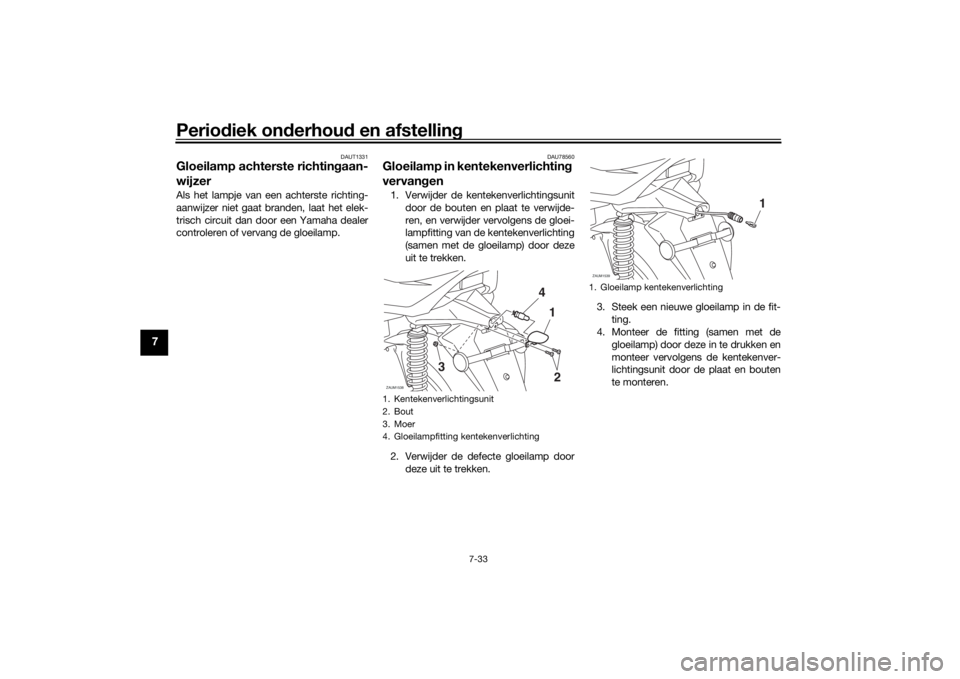

Gloeilamp in kentekenverlichtin g
vervan gen1. Verwijder de kentekenverlichtingsunit
door de bouten en plaat te verwijde-
ren, en verwijder vervolgens de gloei-
lampfitting van de kentekenverlichting
(samen met de gloeilamp) door deze
uit te trekken.
2. Verwijder de defecte gloeilamp door deze uit te trekken. 3. Steek een nieuwe gloeilamp in de fit-
ting.
4. Monteer de fitting (samen met de
gloeilamp) door deze in te drukken en
monteer vervolgens de kentekenver-
lichtingsunit door de plaat en bouten
te monteren.1. Kentekenverlichtingsunit
2. Bout
3. Moer
4. Gloeilampfitting kentekenverlichtingZAUM1538
1
4
3 2
1. Gloeilamp kentekenverlichtingZAUM1539
1
UBBAD0D0.book Page 33 Wednesday, September 16, 2020 9:08 AM

Periodiek on derhoud en afstelling
7-34
7
DAU60701
Problemen oplossenYamaha voertuigen ondergaan een grondi-
ge inspectie voordat ze vanaf de fabriek op
transport gaan, maar tijdens gebruik kun-
nen toch storingen optreden. Problemen in
de brandstof-, compressie- of ontstekings-
systemen kunnen bijvoorbeeld de oorzaak
zijn van slecht starten of een afname in mo-
torvermogen.
In de volgende storingzoekschema’s is een
snelle en gemakkelijke werkwijze weerge-
geven om deze vitale systemen zelf te kun-
nen controleren. Ga als er reparaties nodig
zijn echter met uw machine naar een
Yamaha dealer, waar vakkundige monteurs aanwezig zijn die beschikken over het ver-
eiste gereedschap, de ervaring en vakken-
nis om de werkzaamheden aan de machine
correct uit te voeren.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan late r mogelijk toch dure
reparaties nodig zijn.
WAARSCHUWING
DWA15142
Rook niet tij dens het controleren van het
b ran dstofsysteem en let erop dat er
g een open vuur of vonken in de om ge-
vin g zijn, inclusief waakvlammen van
g eisers of ovens. Benzine en benzine-
d ampen kunnen vlam vatten of explo de-
ren, met ernsti g letsel of scha de aan
ei gen dommen tot g evolg.
DAU76551
Pro bleemoplossin g voor het Smart-
sleutelsysteem
Controleer de volgende items als het
Smart-sleutelsysteem niet werkt.  Is de Smart-sleutel ingeschakeld? (Zie
pagina 3-5.)
 Is de batterij van de Smart-sleutel ont-
laden? (Zie pagina 3-6.)
 Is de batterij van de Smart-sleutel cor-
rect geplaatst? (Zie pagina 3-6.)
 Wordt de Smart-sleutel gebruikt op
een locatie met sterke radiogolven of
andere elektromagnetische ruis? (Zie
pagina 3-1.)
 Gebruikt u de Smart-sleutel die bij de
machine is geregistreerd? 
Is de voertuigaccu ontladen? Als de
voertuigaccu ontladen is, zal het
Smart-sleutelsysteem niet werken.
Laat de voertuigaccu opladen of ver-
vangen. (Zie pagina 7-29.)
Als het Smart-sleutelsysteem na controle
van de bovenstaande items nog steeds niet
werkt, laat dan een Yamaha dealer het
Smart-sleutelsysteem controleren.
OPMERKINGZie Noodmodus op pagina 7-37 voor infor-
matie over het starten van de motor zonder
de Smart-sleutel.
UBBAD0D0.book Page 34 Wednesday, September 16, 2020 9:08 AM

Periodiek on derhou d en afstelling
7-35
7
DAU86350

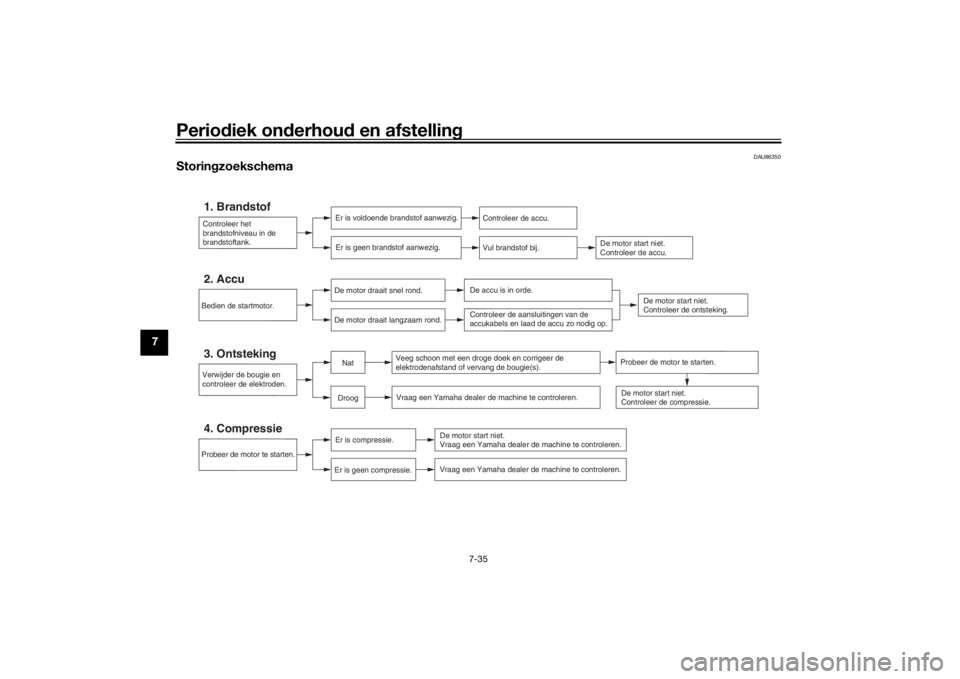

Storin gzoekschema
Controleer het
brandstofniveau in de
brandstoftank.1. Brandstof
Er is voldoende brandstof aanwezig.
Er is geen brandstof aanwezig.
Controleer de accu.
Vul brandstof bij.
De motor start niet.
Controleer de accu.
Probeer de motor te starten.4. Compressie
Er is compressie.
Er is geen compressie.
Vraag een Yamaha dealer de machine te controleren.De motor start niet.
Vraag een Yamaha dealer de machine te controleren.
De motor start niet.
Controleer de compressie.
Verwijder de bougie en
controleer de elektroden.3. Ontsteking
Veeg schoon met een droge doek en corrigeer de
elektrodenafstand of vervang de bougie(s). Vraag een Yamaha dealer de machine te controleren.
DroogNat
Probeer de motor te starten.
De motor start niet.
Controleer de ontsteking.
Bedien de startmotor.2. Accu
De motor draait snel rond.
De motor draait langzaam rond.
De accu is in orde.Controleer de aansluitingen van de
accukabels en laad de accu zo nodig op.
UBBAD0D0.book Page 35 Wednesday, September 16, 2020 9:08 AM

Periodiek on derhoud en afstelling
7-36
7
DAU86420
Motor raakt oververhit
WAARSCHUWING
DWAT1041
Verwij der de rad iatorvuld op niet terwijl de motor en de koelvloeistofra diator no g heet zijn. Hete vloeistof en stoom kunnen
naar buiten spuiten en zo ernsti ge bran dwon den veroorzaken. Wacht tot de motor is af gekoel d.
 Bren g een dikke doek, bijvoor beel d een handdoek, aan over de ra diatorvul dop en d raai deze dan lan gzaam linksom te gen
d e aanslag zodat de no g aanwezi ge druk kan ontsnappen. Druk de dop omlaa g zo dra het sisg eluid stopt en d raai deze links-
om en verwij der de dop.OPMERKINGAls geen koelvloeistof beschikbaar is, kan tijdelijk leidingwater worden gebruikt, maar dit moet wel zo snel mogelijk door de voorgeschre-
ven koelvloeistof worden vervangen.
Wacht tot de
motor is afgekoeld.
Controleer het
koelvloeistofniveau in het
reservoir en in de radiator.
Het koelvloeistofniveau is
in orde.
Het koelvloeistofniveau is
laag. Controleer het
koelsysteem op lekkage.
Vraag een Yamaha dealer het
koelsysteem te controleren en te
repareren.Vul koelvloeistof bij.
(Zie OPMERKING.)
Start de motor. Vraag een Yamaha dealer het koelsysteem
te controleren en te repareren als de motor opnieuw
oververhit raakt.
Er is lekkage.
Er is geen
lekkage.
UBBAD0D0.book Page 36 Wednesday, September 16, 2020 9:08 AM

Periodiek on derhou d en afstelling
7-37
7
DAU76561
Noo dmo dus Ook wanneer de Smart-sleutel kwijt of be-
schadigd is of als de batterij leeg is, kunt u
het contact inschakelen en de motor star-
ten. U hebt daarvoor het identificatienum-
mer van het Smart-sleutelsysteem nodig.
De machine in noo dmo dus geb ruiken
1. Zet de machine op een veilige plaats stil en zet het contactslot op “OFF”.
2. Druk de knop van het contactslot ge-
durende 5 seconden in totdat het con-
trolelampje van het Smart-
sleutelsysteem één keer knippert en
laat de knop vervolgens los. Herhaal
dit nog twee keer. Het controlelampje
van het Smart-sleutelsysteem gaat
gedurende drie seconden branden
om de overgang naar de noodmodus
aan te geven. 3. Voer nadat het controlelampje van het
Smart-sleutelsysteem is uitgegaan
het identificatienummer als volgt in. 4. Het invoeren van het identificatienum-
mer vindt plaats door het aantal knip-
persignalen van het controlelampje
van het Smart-sleutelsysteem te tel-
len.
In het volgende voorbeeld is het iden-
tificatienummer 123456:
Druk de knop in en houd deze inge-
drukt.
↓
Het controlelampje van het Smart-
sleutelsysteem zal gaan knipperen.
↓
Laat de knop los nadat het controle-
lampje van het Smart-sleutelsysteem
één keer heeft geknipperd.
↓
Het eerste cijfer van het identificatie-
nummer is ingesteld als “1”.
↓
Druk de knop nogmaals in en houd
deze ingedrukt.
↓

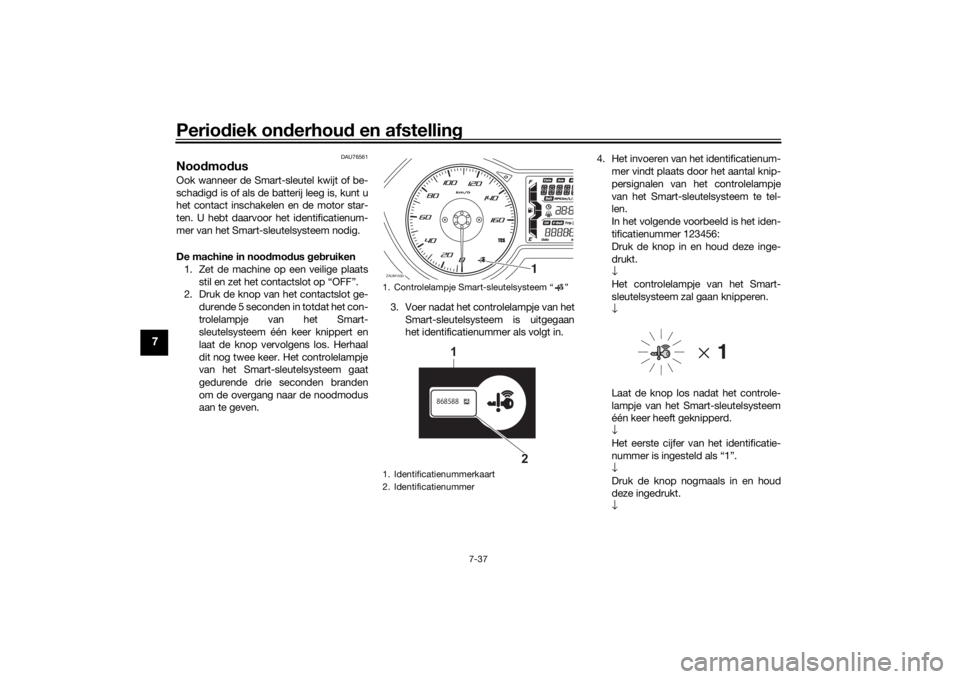

1. Controlelampje Smart-sleutelsysteem “ ”
1. Identificatienummerkaart
2. IdentificatienummerZAUM1530
1
868588
1
2
UBBAD0D0.book Page 37 Wednesday, September 16, 2020 9:08 AM

Periodiek on derhoud en afstelling
7-38
7
Laat de knop los nadat het controle-
lampje van het Smart-sleutelsysteem
twee keer heeft geknipperd.
↓
Het tweede cijfer is ingesteld als “2”.
↓
Herhaal de bovenstaande procedure
totdat alle cijfers van het identificatie-
nummer zijn ingesteld. Het controle-
lampje van het Smart-sleutelsysteem
knippert gedurende 10 seconden als
het juiste identificatienummer is inge-
voerd.
OPMERKINGIn de volgende situaties wordt de noodmo-
dus uitgeschakeld en knippert het controle-
lampje van het Smart-sleutelsysteem snel
gedurende 3 seconden. Begin in dat geval
opnieuw vanaf stap 2.
 Als de knop gedurende 10 seconden
niet wordt bediend tijdens het invoer-
proces voor het identificatienummer.
 Als u het controlelampje van het
Smart-sleutelsysteem negen keer of
meer laat knipperen. 
Het identificatienu mmer is niet correct
ingevoerd.
5. Druk terwijl het controlelampje van het Smart-sleutelsysteem brandt de knop
nogmaals in om de toegang tot de
noodmodus te voltooien. Het contro-
lelampje van het Smart-sleutelsy-
steem gaat eerst uit en vervolgens
weer gedurende ongeveer 4 secon-
den aan.
6. Zet terwijl het controlelampje van het Smart-sleutelsysteem brandt het con-
tactslot op “ON”. De machine kan nu
normaal worden gebruikt.
UBBAD0D0.book Page 38 Wednesday, September 16, 2020 9:08 AM

Onderhou d en stallin g van de scooter
8-1
8
DAU37834
Matkleur, let opLET OP
DCA15193
Sommi ge mo dellen zijn uit gerust met
matkleuri ge on der delen. Raa dplee g een
Yamaha dealer voor a dvies over wat
voor prod ucten geb ruikt moeten wor den
om het voertui g te reini gen. Het g eb ruik
van een b orsteltje, chemische pro duc-
ten of reini gin gsmi ddelen tij dens het rei-
ni gen van d eze onder delen kan het
oppervlak bekrassen of beschad ig en.
Ook was moet niet word en aangeb racht
op een van de matkleuri ge on der delen.
DAU83443
On derhou dRegelmatige grondige reiniging van de ma-
chine zorgt niet alleen voor een fraaier uiter-
lijk, maar verbetert ook de prestaties van de
machine en de levensduur van veel onder-
delen. Door de machine te wassen, reini-
gen en op te poetsen kunt u ook regelmatig
de conditie ervan inspecteren. Was de ma-
chine telkens na een rit in de regen of dicht
bij de zee, aangezien zout bijtend is voor
metalen.OPMERKINGIn gebieden met vorst en sneeuwval
kan zout worden gestrooid op wegen
als middel tegen gladheid. Dit zout
kan tot in de lente op de weg blijven
liggen, dus was de onderkant en
chassisonderdelen telkens na een rit
in deze gebieden.
 Originele Yamaha verzorgings- en on-
derhoudsproducten worden onder de
merknaam YAMALUBE verkocht in
vele markten wereldwijd.
 Raadpleeg uw Yamaha dealer voor
extra reinigingstips.
LET OP
DCA26280
Onjuiste reini gin g kan resulteren in cos-
metische en mechanische schad e. Ge-
b ruik geen:
 hoged rukreini gers of stoomreini-
g ers. Water on der ho ge druk kan
wiella gers, remmen, versnellin gs-
b akaf dichtin gen en elektrische on-
d er delen binnen drin gen en schad e
veroorzaken. Vermijd reinigin gsap-
paratuur die geb ruikmaakt van
ho ge druk, zoals autowasserettes.
 ag ressieve chemische stoffen in-
clusief sterke, bijten de wielreini-
g in gsmi ddelen, vooral b ij
spaakwielen of ma gnesium wielen.
 ag ressieve chemische stoffen,
schuren de reini gin gsmi ddel
en of
was op on der delen met een matte
afwerkin g. Borstels kunnen kras-
sen en b eschadig in gen veroorza-
ken op de matte afwerkin g, g eb ruik
alleen een zachte spons of han d-
d oek.
 doeken, sponzen of borstels met
resten van schurend e reinigin gs-
mi ddelen of a gressieve chemische
UBBAD0D0.book Page 1 Wednesd ay, September 16, 2020 9:08 AM
