PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-17
6
len in het eindoverbrengingshuis te-
rechtkomen. Zorg ervoor dat geen
olie op de band of het wiel terecht-
komt.
[DWA11312]
8. Plaats de vuldop van de eindover-
brengingsolie met de nieuwe o-ring en
draai de vuldop vast.
9. Controleer het eindoverbrengingshuis
op olielekkage. Zoek in geval van lek-
kage naar de oorzaak.
DAU20071
KoelvloeistofVoor iedere rit moet het koelvloeistofniveau
worden gecontroleerd. Ook moet de koel-
vloeistof worden ververst volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAUM3043

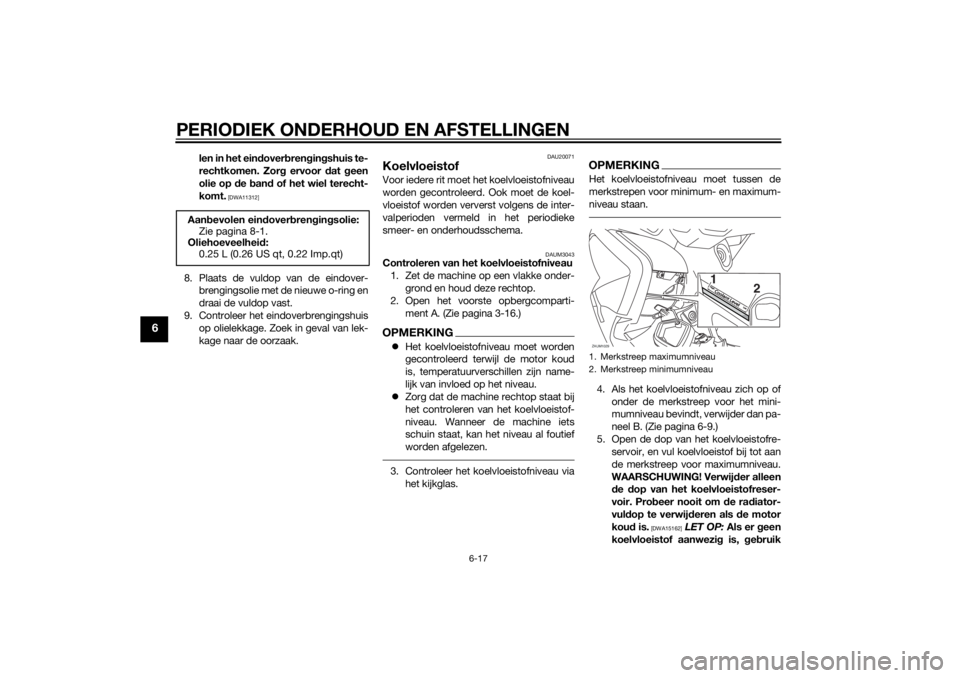

Controleren van het koelvloeistofniveau
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.
2. Open het voorste opbergcomparti-
ment A. (Zie pagina 3-16.)OPMERKINGHet koelvloeistofniveau moet worden
gecontroleerd terwijl de motor koud
is, temperatuurverschillen zijn name-
lijk van invloed op het niveau.
Zorg dat de machine rechtop staat bij
het controleren van het koelvloeistof-
niveau. Wanneer de machine iets
schuin staat, kan het niveau al foutief
worden afgelezen.3. Controleer het koelvloeistofniveau via
het kijkglas.
OPMERKINGHet koelvloeistofniveau moet tussen de
merkstrepen voor minimum- en maximum-
niveau staan.4. Als het koelvloeistofniveau zich op of
onder de merkstreep voor het mini-
mumniveau bevindt, verwijder dan pa-
neel B. (Zie pagina 6-9.)
5. Open de dop van het koelvloeistofre-
servoir, en vul koelvloeistof bij tot aan
de merkstreep voor maximumniveau.
WAARSCHUWING! Verwijder alleen
de dop van het koelvloeistofreser-
voir. Probeer nooit om de radiator-
vuldop te verwijderen als de motor
koud is.
[DWA15162]
LET OP: Als er geen
koelvloeistof aanwezig is, gebruik Aanbevolen eindoverbrengingsolie:
Zie pagina 8-1.
Oliehoeveelheid:
0.25 L (0.26 US qt, 0.22 Imp.qt)
1. Merkstreep maximumniveau
2. Merkstreep minimumniveauZAUM1029
2 1
Coolant LevelCoolant L
evelH
ighH
igh
LowLo
w
U1SDD1D0.book Page 17 Wednesday, September 18, 2013 1:17 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-18
6
dan in plaats daarvan gedistilleerd
water of onthard leidingwater. Ge-
bruik geen hard water of zout wa-
ter, dit is schadelijk voor de motor.
Als er in plaats van koelvloeistof
water is gebruikt, vervang dit dan
zo snel mogelijk door koelvloeistof,
anders is het systeem niet be-
schermd tegen vorst en corrosie.
Als er water aan de koelvloeistof is
toegevoegd, laat dan een Yamaha
dealer zo snel mogelijk het anti-
vriesgehalte van de koelvloeistof
controleren om te voorkomen dat
de effectiviteit van de koelvloeistof
afneemt.
[DCA10473]
6. Sluit de reservoirdop en breng vervol-
gens het paneel aan.
7. Sluit het voorste opbergcomparti-
ment.
DAU33032
De koelvloeistof verversen
De koelvloeistof moet volgens de interval-
perioden vermeld in het periodieke smeer-
en onderhoudsschema ververst worden.
Laat de koelvloeistof verversen door een
Yamaha dealer. WAARSCHUWING! Pro-
beer nooit om de radiatorvuldop te ver-
wijderen als de motor warm is.
[DWA10382]DAUM3051
Luchtfilterelementen, aftapslan-
gen en luchtfilterelement in V-
snaarbehuizingDe luchtfilterelementen en het luchtfilterele-
ment in de V-snaarbehuizing moeten wor-
den gereinigd volgens de intervalperioden
vermeld in het periodieke smeer- en onder-
houdsschema. Reinig alle luchtfilterele-
menten vaker als u in zeer stoffige of
vochtige gebieden rijdt.
Luchtfilterelementen vervangen
1. Zet de scooter op de middenbok.OPMERKINGWerk als volgt bij beide luchtfilterelemen-
ten.2. Verwijder het deksel van het luchtfil-
terhuis door de rubber doppen en de
schroeven te verwijderen.
1. Dop koelvloeistofreservoirInhoud koelvloeistofreservoir:
0.31 L (0.33 US qt, 0.27 Imp.qt)ZAUM10301
U1SDD1D0.book Page 18 Wednesday, September 18, 2013 1:17 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-32
6
DAUM3091

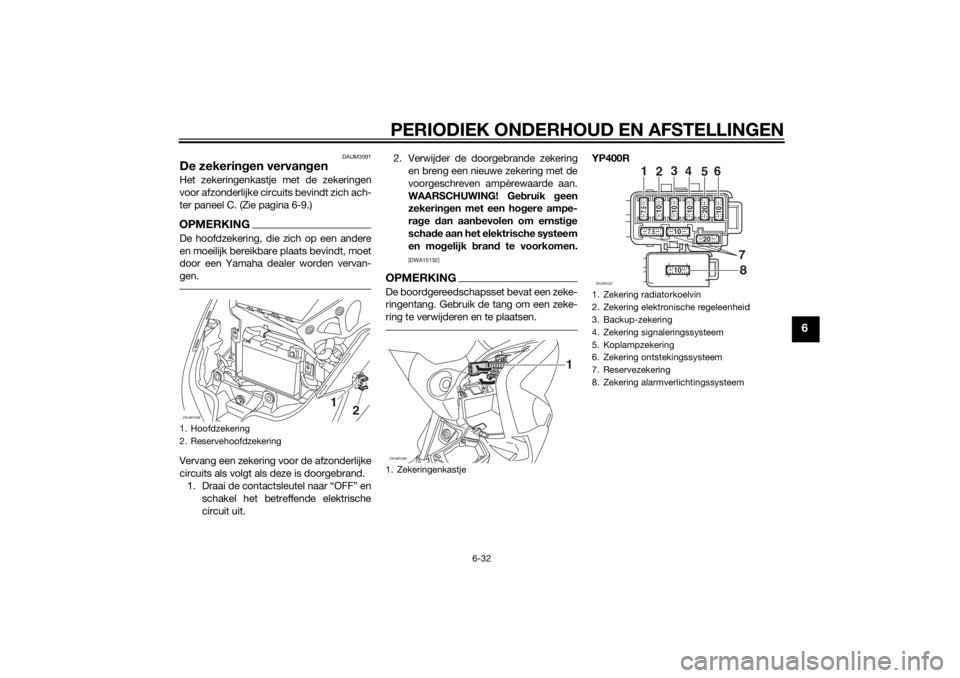

De zekeringen vervangenHet zekeringenkastje met de zekeringen
voor afzonderlijke circuits bevindt zich ach-
ter paneel C. (Zie pagina 6-9.)OPMERKINGDe hoofdzekering, die zich op een andere
en moeilijk bereikbare plaats bevindt, moet
door een Yamaha dealer worden vervan-
gen.Vervang een zekering voor de afzonderlijke
circuits als volgt als deze is doorgebrand.
1.
schakel het betreffende elektrische
circuit uit.2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Gebruik geen
zekeringen met een hogere ampe-
rage dan aanbevolen om ernstige
schade aan het elektrische systeem
en mogelijk brand te voorkomen.
[DWA15132]
OPMERKINGDe boordgereedschapsset bevat een zeke-
ringentang. Gebruik de tang om een zeke-
ring te verwijderen en te plaatsen.
YP400R
1. Hoofdzekering
2. ReservehoofdzekeringZAUM1058
11
2
1. ZekeringenkastjeZAUM1036
1
1. Zekering radiatorkoelvin
2. Zekering elektronische regeleenheid
3. Backup-zekering
4. Zekering signaleringssysteem
5. Koplampzekering
6. Zekering ontstekingssysteem
7. Reservezekering
8. Zekering alarmverlichtingssysteemZAUM1037
7
1
2
3
4
5
620 10
1020
1010 1010
7.57.5
U1SDD1D0.book Page 32 Wednesday, September 18, 2013 1:17 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-33
6
YP400RA
3. Draai de contactsleutel naar “ON” en
schakel het betreffende elektrische
circuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
DAU34242

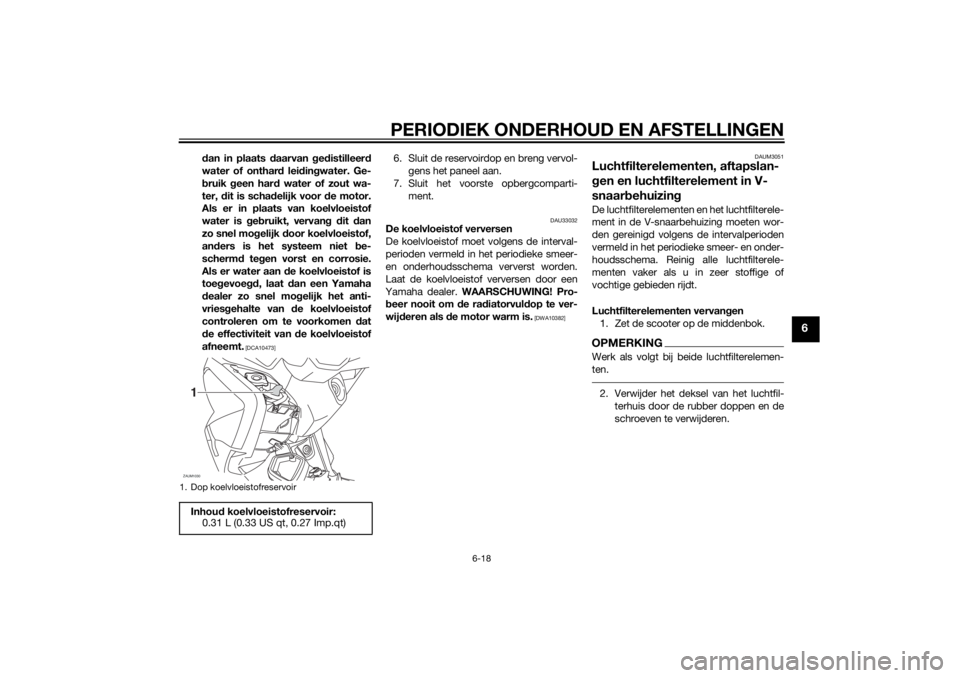

Koplampgloeilamp vervangenDe koplampen op dit model hebben halo-
geen gloeilampen. Als een koplampgloei-
lamp is doorgebrand, laat deze dan door
een Yamaha dealer vervangen en laat in-
dien nodig de koplamplichtbundel afstel-
len.
1. Zekering radiatorkoelvin
2. Zekering elektronische regeleenheid
3. Backup-zekering
4. Zekering signaleringssysteem
5. Koplampzekering
6. Zekering ontstekingssysteem
7. Reservezekering
8. Zekering alarmverlichtingssysteem
9. Zekering ABS-regeleenheid
10.Zekering ABS-motor
11.Zekering van de ABS-solenoïdeklepZAUM1129
10
10
10
20
30
30
7
7
11
1
2
3
4
56
20 1020
1010 1010
7.57.5
9
10
Voorgeschreven zekeringen:
Hoofdzekering:
30.0 A
Zekering ontstekingssysteem:
10.0 A
Zekering signaleringssysteem:
10.0 A
Koplampzekering:
20.0 A
Circuitzekering alarmverlichtingssy-
steem:
10.0 A
Zekering radiatorkoelvin:
7.5 A
Zekering ABS-regeleenheid:
YP400RA 10.0 A
Zekering ABS-motor:
YP400RA 30.0 A
Zekering van de ABS-solenoïde-
klep:
YP400RA 20.0 A
Backup-zekering:
10.0 A
U1SDD1D0.book Page 33 Wednesday, September 18, 2013 1:17 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-38
6

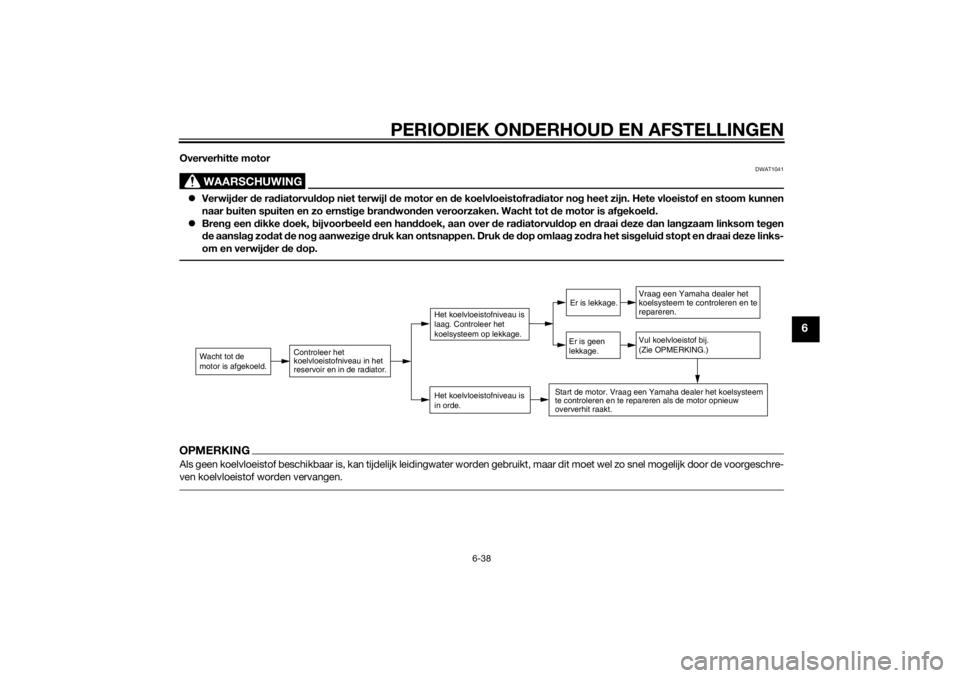

Oververhitte motor
WAARSCHUWING
DWAT1041
Verwijder de radiatorvuldop niet terwijl de motor en de koelvloeistofradiator nog heet zijn. Hete vloeistof en stoom kunnen
naar buiten spuiten en zo ernstige brandwonden veroorzaken. Wacht tot de motor is afgekoeld.
Breng een dikke doek, bijvoorbeeld een handdoek, aan over de radiatorvuldop en draai deze dan langzaam linksom tegen
de aanslag zodat de nog aanwezige druk kan ontsnappen. Druk de dop omlaag zodra het sisgeluid stopt en draai deze links-
om en verwijder d
e dop.
OPMERKINGAls geen koelvloeistof beschikbaar is, kan tijdelijk leidingwater worden gebruikt, maar dit moet wel zo snel mogelijk door de voorgeschre-
ven koelvloeistof worden vervangen.
Wacht tot de
motor is afgekoeld.
Controleer het
koelvloeistofniveau in het
reservoir en in de radiator.
Het koelvloeistofniveau is
in orde. Het koelvloeistofniveau is
laag. Controleer het
koelsysteem op lekkage.
Vraag een Yamaha dealer het
koelsysteem te controleren en te
repareren.Vul koelvloeistof bij.
(Zie OPMERKING.)
Start de motor. Vraag een Yamaha dealer het koelsysteem
te controleren en te repareren als de motor opnieuw
oververhit raakt.
Er is lekkage.
Er is geen
lekkage.
U1SDD1D0.book Page 38 Wednesday, September 18, 2013 1:17 PM

SPECIFICATIES
8-1
8
Afmetingen:Totale lengte:
2190 mm (86.2 in)
Totale breedte:
780 mm (30.7 in)
Totale hoogte:
1385 mm (54.5 in)
Zadelhoogte:
785 mm (30.9 in)
Wielbasis:
1565 mm (61.6 in)
Grondspeling:
103 mm (4.06 in)
Kleinste draaicirkel:
2500 mm (98.4 in)Gewicht:Rijklaar gewicht:
YP400R 211 kg (465 lb)
YP400RA 215 kg (474 lb)Motor:Type motor:
Vloeistofgekoeld, 4-takt, DOHC
Cilinderopstelling:
1-cilinder
Slagvolume:
395 cm3
Boring × slag:
83.0 × 73.0 mm (3.27 × 2.87 in)
Compressieverhouding:
10.60 : 1
Startsysteem:
Elektrische startmotor
Smeersysteem:
Wet sump
Motorolie:Aanbevolen merk:
YAMALUBE
Type:
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 of 20W-50
Aanbevolen kwaliteit motorolie:
Type API service SG of hoger, JASO MA
norm
Hoeveelheid motorolie:
Zonder vervanging van oliefilterelement:
1.50 L (1.59 US qt, 1.32 Imp.qt)
Met vervanging van oliefilterelement:
1.70 L (1.80 US qt, 1.50 Imp.qt)Eindoverbrengingsolie:Type:
YAMALUBE 10W-40 of SAE 10W-30 type
SE motorolie
Hoeveelheid:
0.25 L (0.26 US qt, 0.22 Imp.qt)
Koelsysteem:Inhoud koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau):
0.31 L (0.33 US qt, 0.27 Imp.qt)
Inhoud radiator (inclusief alle leidingen):
1.38 L (1.46 US qt, 1.21 Imp.qt)Luchtfilter:Luchtfilterelement:
Papieren element met oliecoatingBrandstof:Aanbevolen brandstof:
Loodvrije superbenzine (Gasohol (E10)
acceptabel)
Inhoud brandstoftank:
14.0 L (3.70 US gal, 3.08 Imp.gal)
Hoeveelheid reservebrandstof:
2.0 L (0.53 US gal, 0.44 Imp.gal)Brandstofinjectie:Gasklephuis:
Het teken van identificatie:
5RUG 20Bougie(s):Fabrikant/model:
NGK/CR7E
Elektrodenafstand:
0.7–0.8 mm (0.028–0.031 in)Koppeling:Type koppeling:
Droog, automatisch centrifugaalVersnellingsbak:Primaire reductieverhouding:
1.000
Eindoverbrenging:
Tandwiel
–20 –10 0
1020 30 40 50 C 10 30 50 70 90 110 0 130 F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U1SDD1D0.book Page 1 Wednesday, September 18, 2013 1:17 PM

SPECIFICATIES
8-3
8
Voltage, capaciteit:
12 V, 8.0 AhKoplamp:Type gloeilamp:
HalogeenlampGloeilampen voltage, wattage × aantal:Koplamp:
12 V, 55.0 W × 2
Achterlicht/remlicht unit:
LED
Voorste richtingaanwijzer:
12 V, 10.0 W × 2
Achterste richtingaanwijzer:
12 V, 10.0 W × 2
Parkeerlicht:
LED
Kentekenverlichting:
12 V, 5.0 W × 1
Instrumentenverlichting:
12 V, 2.0 W × 3
Controlelampje grootlicht:
12 V, 1.4 W × 1
Controlelampje richtingaanwijzers:
12 V, 1.4 W × 2
Waarschuwingslampje motorstoring:
12 V, 1.4 W × 1
ABS-waarschuwingslampje:
YP400RA 12 V, 1.4 W × 1
Controlelampje startblokkering:
LEDZekeringen:Hoofdzekering:
30.0 AKoplampzekering:
20.0 A
Zekering signaleringssysteem:
10.0 A
Zekering ontstekingssysteem:
10.0 A
Zekering radiatorkoelvin:
7.5 A
Circuitzekering alarmverlichtingssysteem:
10.0 A
Zekering ECU (elektronische regeleenheid):
10.0 A
Zekering ABS-regeleenheid:
YP400RA 10.0 A
Zekering ABS-motor:
YP400RA 30.0 A
Zekering van de ABS-solenoïdeklep:
YP400RA 20.0 A
Backup-zekering:
10.0 A
