Periodiek onderhoud en afstelling
7-18
7
DAU21402
Klepspeling
De klepspeling kan tijdens gebruik gaan af-
wijken, waardoor de lucht/brandstof-ver-
houding kan veranderen en/of het
motorgeluid toeneemt. Om dit te voorko-
men moet de klepspeling door een Yamaha
dealer worden afgesteld volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU69760
Banden
Banden zijn het enige contact tussen de
machine en het wegdek. Veiligheid onder
alle rijomstandigheden hangt af van een re-
latief klein contactoppervlak met het weg-
dek. Het is daarom essentieel om de
banden te allen tijde in een goede conditie
te houden en deze op tijd te vervangen
door de voorgeschreven banden.
Bandenspanning
De bandenspanning moet voor elke rit wor-
den gecontroleerd en indien nodig worden
bijgesteld.
WAARSCHUWING
DWA10504
Rijden met deze machine met een on-
juiste bandenspanning kan leiden tot
verlies van de controle met mogelijk ern-
stig letsel of overlijden tot gevolg.
De bandspanning moet worden ge-
controleerd en afgesteld terwijl de
banden koud zijn (wanneer de tem-
peratuur van de banden gelijk is aan
de omgevingstemperatuur).
De bandspanning moet worden
aangepast aan de rijsnelheid en het
totale gewicht van rijder, passagier,
bagag
e en accessoires dat voor dit
model is vastgesteld.
UBL1D0D0.book Page 18 Thursday, May 11, 2017 1:31 PM

Periodiek onderhoud en afstelling
7-19
7
WAARSCHUWING
DWA10512
Belaad uw machine nooit te zwaar. Rij-
den met een te zwaar belaste machine
kan leiden tot een ongeval.
Inspectie van banden
Voor elke rit moeten de banden worden ge-
controleerd. Als de bandprofieldiepte op
het midden van de band de vermelde limiet
heeft bereikt, de band spijkers of stukjes
glas bevat of wanneer de wang van de
band scheurtjes vertoont, moet de band
onmiddellijk door een Yamaha dealer wor-
den vervangen.
OPMERKING
De slijtagelimiet voor bandprofieldiepte is
voor diverse landen verschillend. Neem al-
tijd de lokale voorschriften in acht.
WAARSCHUWING
DWA10472
Laat sterk versleten banden door
een Yamaha dealer vervangen. Rij-
den op een machine met versleten
banden is niet alleen verboden,
maar dit heeft ook een averechts
effect op de rijstabiliteit, waardoor
u de macht over het stuur zou kun-
nen verliezen.
De vervanging van onderdelen van
wielen en remmen, inclusief ban-
den, dient te worden overgelaten
aan een Yamaha dealer, die over de
nodige vakkundige kennis en erva-
ring beschikt om dit te doen.
Rijd niet te snel direct na het ver-
wisselen van een band. Het band-
oppervlak dient eerst te zijn
ingereden voordat het zijn optimale
eigenschappen verkrijgt.
Bandeninformatie
Dit model is uitgerust met tubeless banden
en rubberen bandventielen.
Banden verouderen, zelfs als ze niet of
slechts sporadisch zijn gebruikt. Scheuren
in het rubber van het loopvlak en de wang
van de band, soms in combinatie met ver-
vorming van het karkas, zijn een teken van
veroudering. Oude banden moeten worden
gecontroleerd door bandenspecialisten om
na te gaan of ze geschikt zijn voor verder
gebruik. Bandenspanning (gemeten op kou-
de banden):
1 persoon:
Voor:
220 kPa (2.20 kgf/cm², 32 psi)
Achter:
250 kPa (2.50 kgf/cm², 36 psi)
2 personen:
Voor:
220 kPa (2.20 kgf/cm², 32 psi)
Achter:
250 kPa (2.50 kgf/cm², 36 psi)
Maximale belasting*:
184 kg (406 lb)
* Totaal gewicht van bestuurder, pas-
sagier, bagage en accessoires

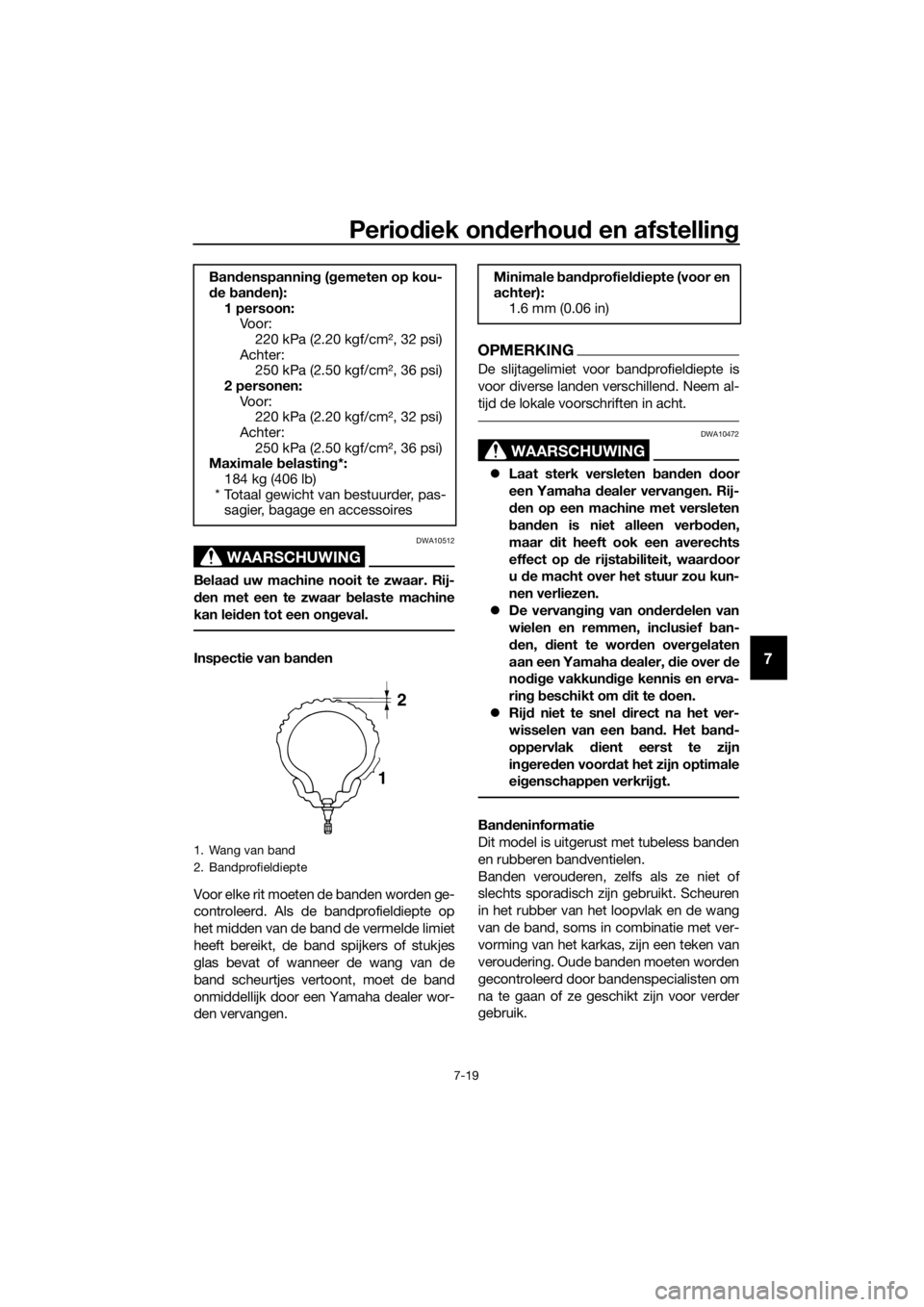

1. Wang van band
2. Bandprofieldiepte
12
Minimale bandprofieldiepte (voor en
achter):
1.6 mm (0.06 in)
UBL1D0D0.book Page 19 Thursday, May 11, 2017 1:31 PM

Periodiek onderhoud en afstelling
7-20
7
WAARSCHUWING
DWA10462
Monteer altijd voor- en achterbanden
van hetzelfde merk en type. Verschillen-
de banden kunnen het weggedrag van
de machine veranderen, wat kan leiden
tot een ongeval.
Na uitgebreide tests zijn alleen de hieron-
der vermelde banden door Yamaha goed-
gekeurd voor dit model.
DAU21995
Gietwielen
Let ten aanzien van de voorgeschreven
wielen op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw voertuig.
Voor elke rit moeten de velgranden
worden gecontroleerd op scheurtjes,
verbuiging, kromheid of andere scha-
de. Laat in geval van schade het wiel
door een Yamaha dealer vervangen.
Probeer het wiel nooit zelf te repare-
ren, hoe klein de reparatie ook is. Ver-
vang een wiel dat vervormd is of
haarscheurtjes vertoont.
Na het vervangen van een wiel of
band moet het wiel worden uitgeba-
lanceerd. Een niet uitgebalanceerd
wiel zal mogelijk slecht functioneren of
kan een slechte wegligging en een
verkorte levensduur van de banden
tot gevolg hebben.
Draai na reparatie of vervanging van
de achterband de ventielmoer en de
borgmoer vast met het voorgeschre-
ven aanhaalmoment. Voorband:
Maat:
120/70-15 M/C 56S
Fabrikant/model:
MICHELIN/CITY GRIP
Achterband:
Maat:
150/70-13 M/C 64S
Fabrikant/model:
MICHELIN/CITY GRIP

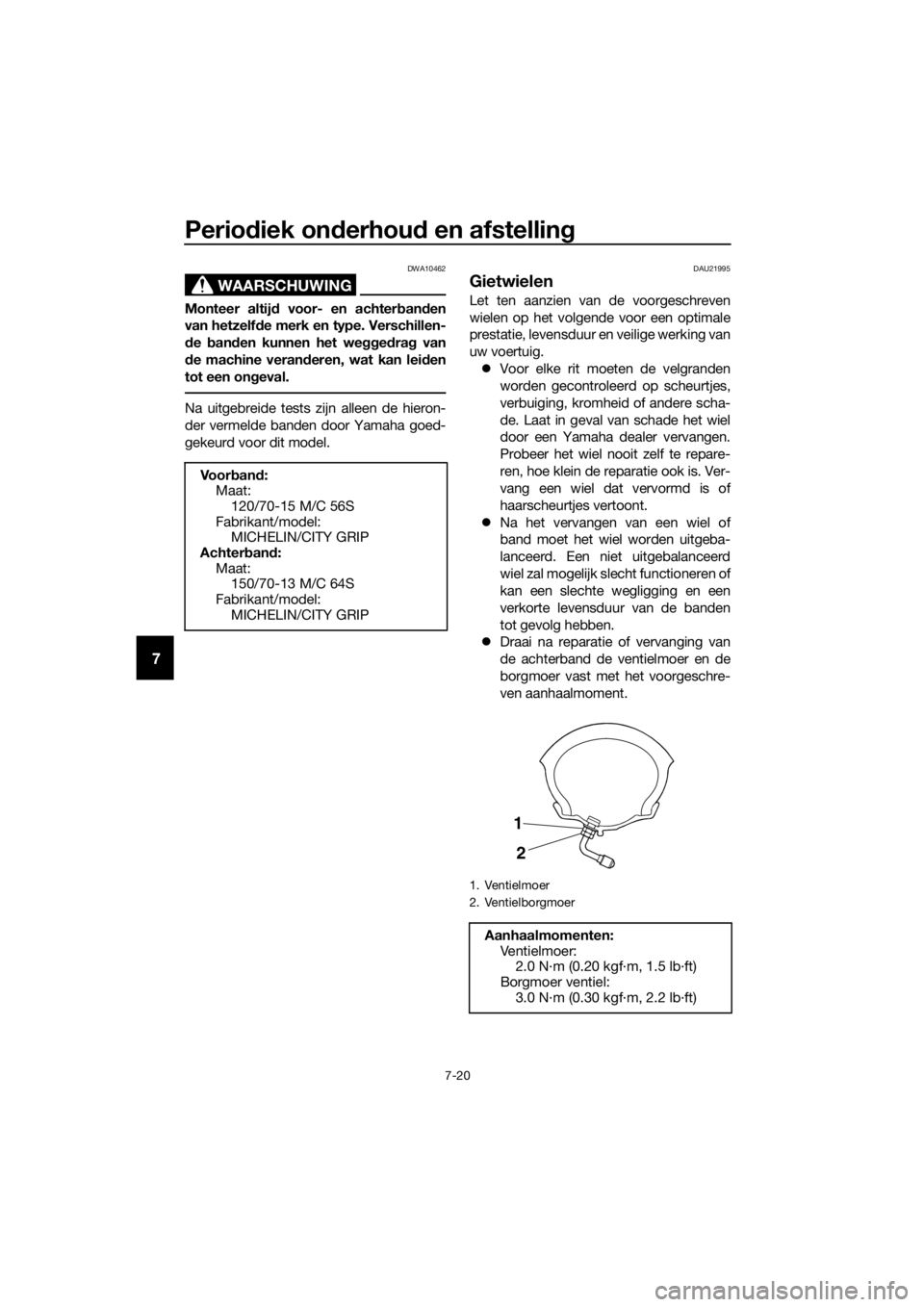

1. Ventielmoer
2. Ventielborgmoer
Aanhaalmomenten:
Ve n t i e l m o e r :
2.0 N·m (0.20 kgf·m, 1.5 lb·ft)
Borgmoer ventiel:
3.0 N·m (0.30 kgf·m, 2.2 lb·ft)
1
2
UBL1D0D0.book Page 20 Thursday, May 11, 2017 1:31 PM

Periodiek onderhoud en afstelling
7-28
7
DAU23292
Controleren van wiellagers
De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperi-
oden voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
DAU60691
Accu
De accu bevindt zich achter paneel B. (Zie
pagina 7-7.)
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden
bijgevuld. Het is echter wel nodig om de ac-
cukabelverbindingen te controleren en, in-
dien nodig, vast te zetten.
WAARSCHUWING
DWA10761
Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd contact met de huid,
ogen of kleding en bescherm uw
ogen altijd bij werkzaamheden na-
bij accu’s. Voer als volgt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloedig
met water.
INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.

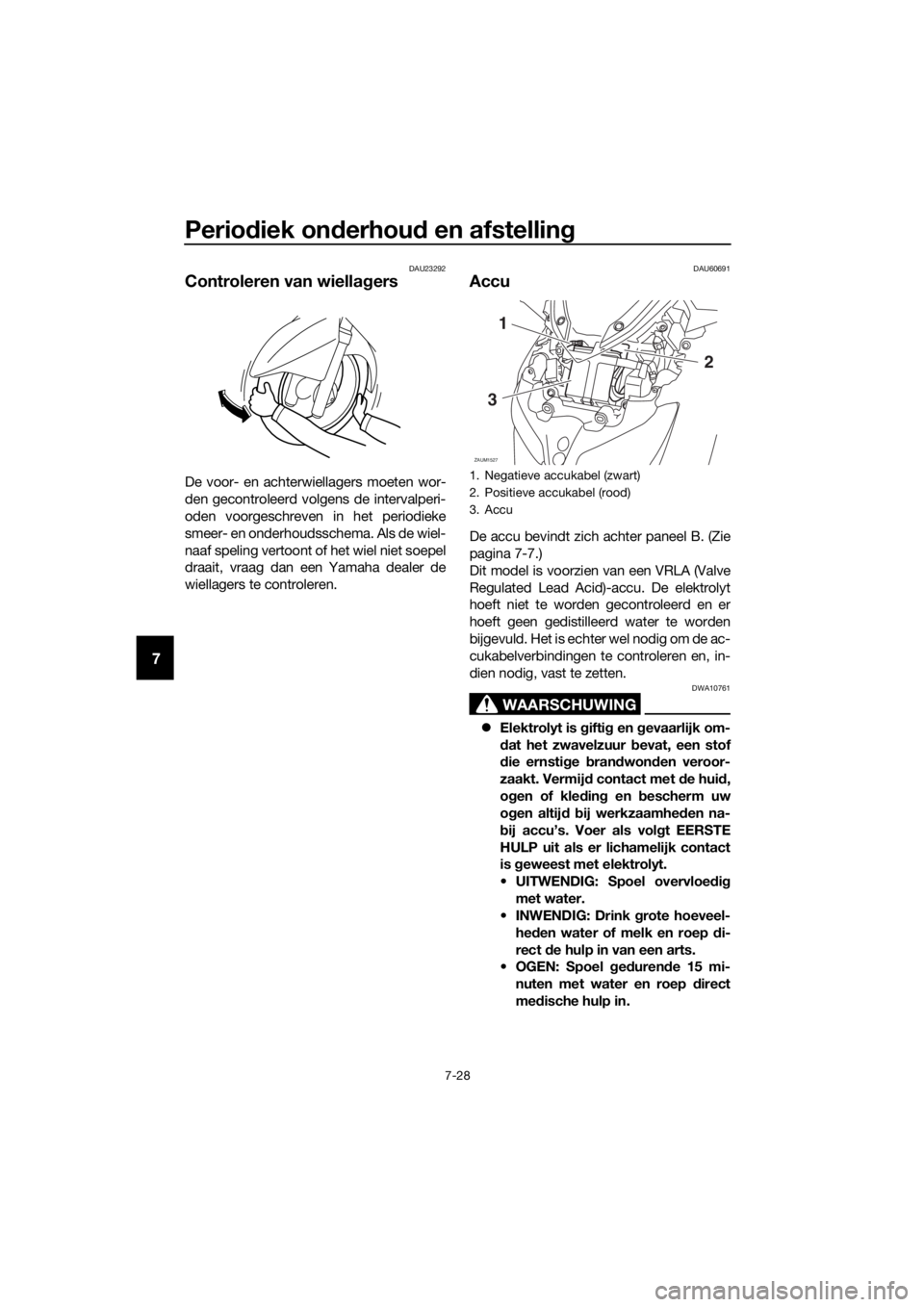

1. Negatieve accukabel (zwart)
2. Positieve accukabel (rood)
3. Accu
ZAUM1527
1
3
2
UBL1D0D0.book Page 28 Thursday, May 11, 2017 1:31 PM

Specificaties
9-1
9
Afmetingen:
Totale lengte:
2185 mm (86.0 in)
Totale breedte:
766 mm (30.2 in)
Totale hoogte:
1415/1465 mm (55.7/57.7 in)
Zadelhoogte:
800 mm (31.5 in)
Wielbasis:
1567 mm (61.7 in)
Grondspeling:
90 mm (3.54 in)
Kleinste draaicirkel:
2.5 m (8.20 ft)
Gewicht:
Rijklaar gewicht:
210 kg (463 lb)
Motor:
Verbrandingscyclus:
4-takt
Koelsysteem:
Vloeistofgekoeld
Kleppenmechanisme:
DOHC
Aantal cilinders:
1-cilinder
Slagvolume:
395 cm³
Boring × slag:
83.0 × 73.0 mm (3.27 × 2.87 in)
Compressieverhouding:
10.6 : 1
Startsysteem:
Elektrische startmotor
Smeersysteem:
Wet sump
Motorolie:
Aanbevolen merk:
YAMALUBE
SAE-viscositeitsklassen:
10W-40
Aanbevolen kwaliteit motorolie:
API service type SG of hoger, JASO MA-
norm
Hoeveelheid motorolie:
Olieverversing:
1.50 L (1.59 US qt, 1.32 Imp.qt)
Met verwijderen van oliefilterelement:
1.70 L (1.80 US qt, 1.50 Imp.qt)
Eindoverbrengingsolie:
Type:
YAMALUBE 10W-40 of SAE 10W-30 type
SE motorolie
Hoeveelheid:
0.25 L (0.26 US qt, 0.22 Imp.qt)
Hoeveelheid koelvloeistof:
Koelvloeistofreservoir (tot aan de merkstreep
voor maximumniveau):
0.18 L (0.19 US qt, 0.16 Imp.qt)
Radiator (inclusief alle leidingen):
1.30 L (1.37 US qt, 1.14 Imp.qt)
Luchtfilter:
Luchtfilterelement:
Papieren element met oliecoating
Brandstof:
Aanbevolen brandstof:
Loodvrije superbenzine (gasohol [E10]
acceptabel)
Inhoud brandstoftank:
13 L (3.4 US gal, 2.9 Imp. gal)
Hoeveelheid reservebrandstof:
2.4 L (0.63 US gal, 0.53 Imp.gal)
Brandstofinjectie:
Gasklephuis:
Het teken van identificatie:
B741 00
Bougie(s):
Fabrikant/model:
NGK/CR7E
Elektrodenafstand:
0.7–0.8 mm (0.028–0.031 in)
Koppeling:
Type koppeling:
Droog, centrifugaal, schoen
Aandrijflijn:
Primaire reductieverhouding:
1.000
Eindoverbrenging:
Tandwiel
Secundaire reductieverhouding:
6.643 (31/14 x 42/14)
Type versnellingbak:
Automatisch, V-snaar
Chassis:
Type frame:
Underbone
Spoorhoek:
26.5 graden
