Système de clé intelligente
3-2
3
Dans ces cas, déplacez la clé intelli-
gente à un autre endroit et essayez à
nouveau de l’utiliser. Si elle ne fonc-
tionne toujours pas, utiliser le véhicule
en mode secours. (Voir page 7-40.)
N.B.
Pour optimiser l’autonomie de la batterie, la
clé intelligente s’éteint automatiquement 9
jours après la dernière utilisation du véhi-
cule (la fonction de réponse est désacti-
vée). Dans ce cas, appuyer simplement sur
le bouton du contacteur à clé pour activer
le système de clé intelligente.
FAUM3960

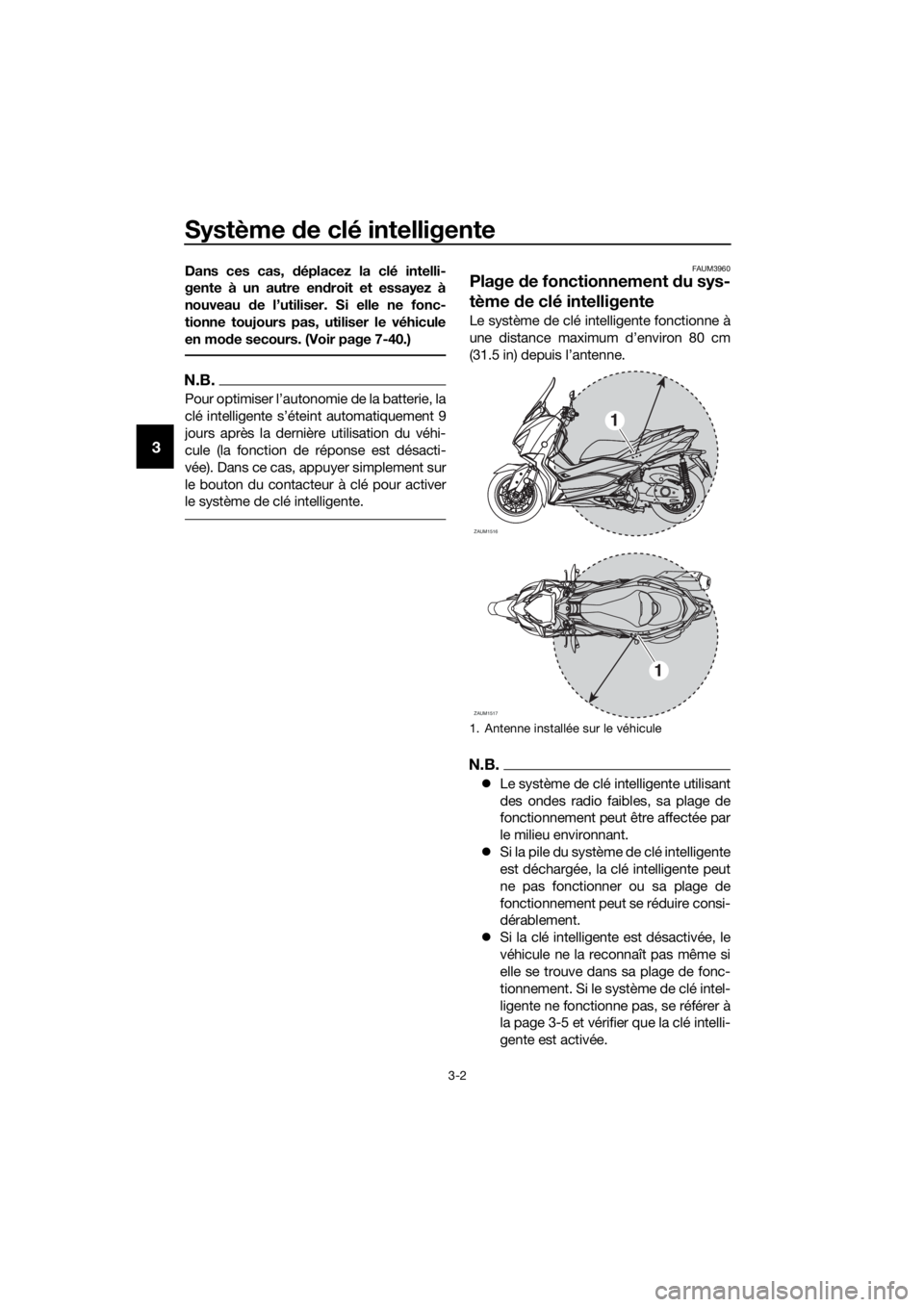

Plage de fonctionnement du sys-
tème de clé intelligente
Le système de clé intelligente fonctionne à
une distance maximum d’environ 80 cm
(31.5 in) depuis l’antenne.
N.B.
Le système de clé intelligente utilisant
des ondes radio faibles, sa plage de
fonctionnement peut être affectée par
le milieu environnant.
Si la pile du système de clé intelligente
est déchargée, la clé intelligente peut
ne pas fonctionner ou sa plage de
fonctionnement peut se réduire consi-
dérablement.
Si la clé intelligente est désactivée, le
véhicule ne la reconnaît pas même si
elle se trouve dans sa plage de fonc-
tionnement. Si le système de clé intel-
ligente ne fonctionne pas, se référer à
la page 3-5 et vérifier que la clé intelli-
gente est activée.
1. Antenne installée sur le véhicule
ZAUM1516
1
ZAUM1517
1
UBL1F0F0.book Page 2 Thursday, May 11, 2017 9:27 AM

Système de clé intelligente
3-4
3
Une seule clé intelligente, deux clés méca-
niques et une carte indiquant un numéro
d’identification sont fournies avec le véhi-
cule. Le numéro d’identification figure éga-
lement à l’intérieur de la clé intelligente.
Si la batterie du véhicule est déchargée, la
clé mécanique peut être utilisée pour ouvrir
la selle. Conserver une clé mécanique en
plus de la clé intelligente.
Si la clé intelligente est perdue ou si sa bat-
terie est déchargée, le numéro d’identifica-
tion peut être utilisé pour démarrer le véhi-
cule en mode d’urgence. (Voir page 7-40.)
Noter le numéro d’identification en cas
d’urgence.
Si la clé intelligente est perdue et si le nu-
méro d’identification du système de clé in-
telligente est inconnu, l’intégralité du sys-
tème de clé intelligente devra être remplacé
pour un coût élevé. Conserver la carte in-
diquant le numéro d’identification dans
un endroit sûr.
ATTENTION
FCA21573
La clé intelligente est dotée de compo-
sants électroniques de précision. Res-
pecter les précautions suivantes afin
d’éviter tout dysfonctionnement ou en-
dommagement.
Ne pas mettre la clé intelligente
dans le compartiment de range-
ment. Sinon, elle pourrait être en-
dommagée en raison des vibrations
de la route ou de la chaleur exces-
sive.
Ne pas faire tomber, plier ou sou-
mettre la clé intelligente à des im-
pacts violents.
Ne pas immerger la clé intelligente
dans l’eau ou dans d’autres li-
quides.
Ne pas placer d’objets lourds sur la
clé intelligente ou ne pas l’exposer
à des conditions extrêmes.Ne pas laisser la clé intelligente
dans un endroit exposé à la lumière
directe du soleil, à des tempéra-
tures élevées ou à un fort taux d’hu-
midité.
Ne pas écraser ou essayer de modi-
fier la clé intelligente.
Éloigner la clé intelligente des
champs magnétiques de forte in-
tensité et des objets magnétiques
tels que les porte-clés, les télévi-
seurs et les ordinateurs.
Éloigner la clé intelligente d
e tout
matériel médical électrique.
Ne pas mettre la clé intelligente en
contact avec des huiles, des pro-
duits de polissage, du carburant ou
de tout autre produit chimique
agressif sous peine de décolorer ou
de fissurer le corps de la clé intelli-
gente.
N.B.
L’autonomie de la clé intelligente est
d’environ deux ans, mais elle peut va-
rier en fonction des conditions d’utili-
sation.
Remplacer la pile de la clé intelligente
lorsque le témoin du système de clé
intelligente clignote pendant 20 se-
condes lors du démarrage du véhi-
cule, ou lorsque le témoin de la clé in-
telligente ne s’allume pas lorsque le
bouton de la clé est enfoncé. (Voir
page 3-6.) Une fois la pile de la clé in-
telligente remplacée, si le système de
clé intelligente ne fonctionne toujours
pas, vérifier la batterie du véhicule,
puis faire contrôler le véhicule par un
concessionnaire Yamaha.
Si la clé intelligente reçoit en perma-
nence des ondes radio, sa pile va se
décharger plus rapidement. (Par
exemple, si elle se trouve à proximité
d’appareils électriques, tels qu’un té-
léviseur, une radio ou un ordinateur.)
UBL1F0F0.book Page 4 Thursday, May 11, 2017 9:27 AM

Système de clé intelligente
3-9
3
N.B.
Si la tension de la batterie du véhicule
est faible, les clignotants ne s’allu-
ment pas.
Voir “Mode d’urgence” à la page 7-40
pour des informations sur le démar-
rage du véhicule sans avoir recours à
la clé intelligente.
FAU76510OFF (désactivation)
Tous les circuits électriques sont coupés.
Pour arrêter le moteur du véhicule
1. Avec la clé intelligente activée et dans
sa plage de fonctionnement, position-
ner le contacteur à clé sur “OFF”.
2. Les clignotants s’allument une fois et
le moteur du véhicule s’arrête.
N.B.
Lorsque le contacteur à clé est positionné

peut pas être confirmée (celle-ci se trouve
en dehors de sa plage de fonctionnement
ou elle a été désactivée), le bipeur retentit
pendant 3 secondes et le témoin du sys-
tème de clé intelligente clignote pendant 30
secondes.
Pendant ces 30 secondes, le contac-
teur à clé peut être utilisé librement.
Après les 30 secondes, le moteur du
véhicule s’arrêtera automatiquement.Pour couper immédiatement le mo-
teur, appuyer quatre fois sur le bouton
du contacteur à clé pendant 2 se-
condes.
FAU79042OPEN (ouvrir)
Le contacteur à clé est alimenté électrique-
ment. La selle et le compartiment de range-
ment A peuvent être ouverts.
Ouverture de la selle et du compartiment
de rangement A
1. Avec la clé intelligente activée et dans
la distance de fonctionnement, ap-
puyer sur le bouton du contacteur à
clé.
2. Pendant que le témoin du système de
clé intelligente est allumé, tourner le
contacteur à clé sur “OPEN”.
3. Pour ouvrir la selle, appuyer sur le
bouton “SEAT”, puis soulever l’arrière
de la selle.

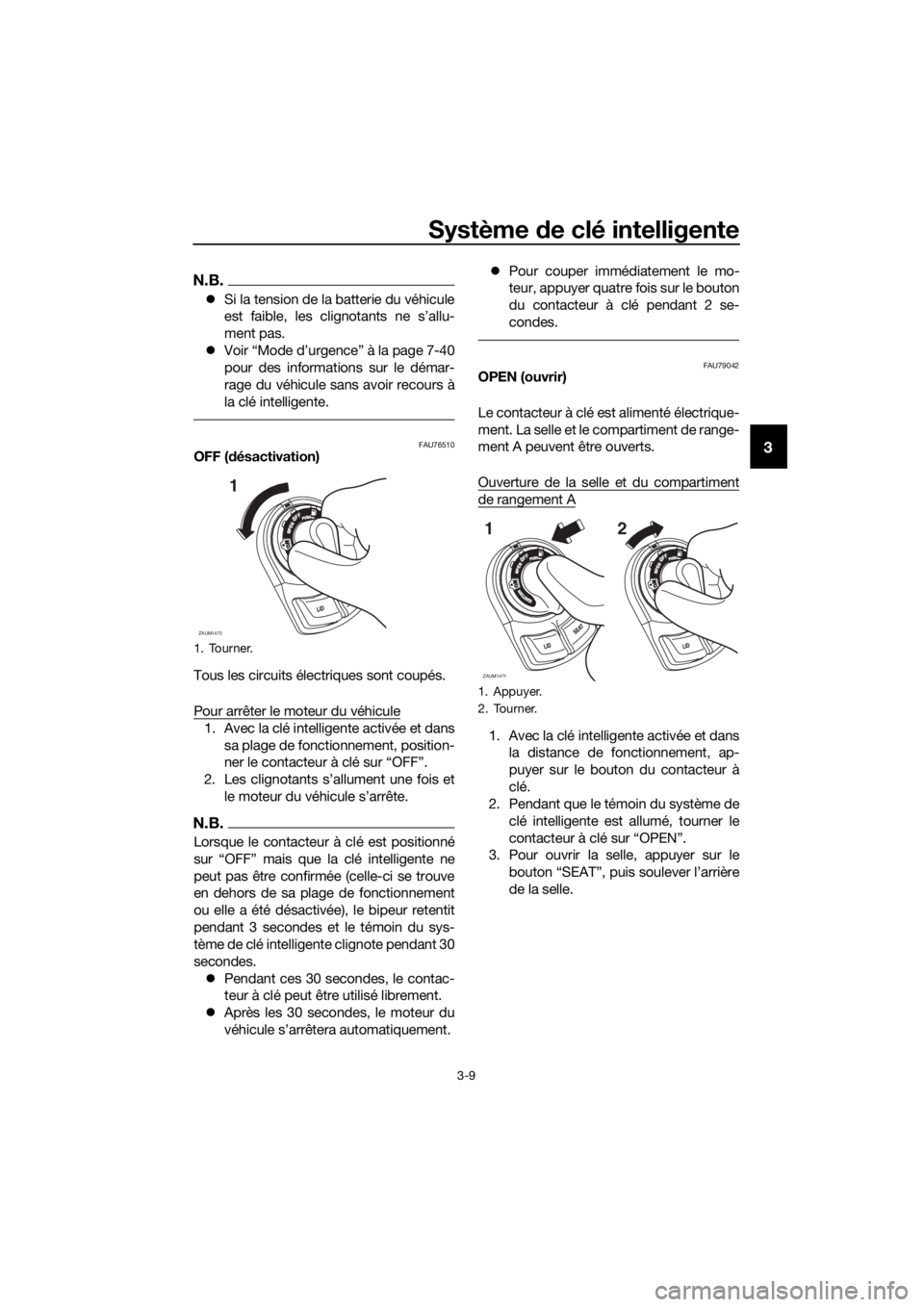

1. Tourner.
ZAUM1472
1
1. Appuyer.
2. Tourner.
ZAUM1471
1
2
UBL1F0F0.book Page 9 Thursday, May 11, 2017 9:27 AM

Commandes et instruments
4-1
4
FAU4939C
Voyants et témoins d’alerte
FAU11032Témoins des clignotants “ ” et “ ”
Chaque témoin clignote lorsque son cli-
gnotant correspondant clignote.
FAU11081Témoin de feu de route “ ”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU78180Témoin d’alerte de panne du moteur
“”
Ce témoin d’alerte s’allume lorsqu’un pro-
blème est détecté au niveau du moteur ou
d’un autre système de commande du véhi-
cule. Dans ce cas, il convient de faire véri-
fier le système embarqué de diagnostic de
pannes par un concessionnaire Yamaha.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en position-
nant le contacteur à clé sur “ON”. Le té-
moin d’alerte devrait s’allumer pendant
quelques secondes, puis s’éteindre.Si le témoin d’alerte ne s’allume pas
lorsque le contacteur à clé est positionné
sur “ON” ou s’il ne s’éteint pas par la suite,
faire contrôler le véhicule par un conces-
sionnaire Yamaha.
FAU78171Témoin d’alerte du système ABS “ ”
En mode de fonctionnement normal, le té-
moin d’alerte du système ABS s’allume
lorsque le contacteur à clé est positionné
sur “ON” et s’éteint lorsque la vitesse at-
teint ou dépasse 10 km/h (6 mi/h).
Si le témoin d’alerte du système ABS :
ne s’allume pas lorsque le contacteur
à clé est positionné sur “ON”
s’allume ou clignote pendant la
conduite
ne s’éteint pas lorsque la vitesse at-
teint ou dépasse 10 km/h (6 mi/h)
Il est possible que le système ABS ne fonc-
tionne pas correctement. Dans les circons-
tances ci-dessus, faire contrôler le système
par un concessionnaire Yamaha dès que
possible. (Les explications au sujet du sys-
tème ABS se trouvent à la page 4-15.)
AVERTISSEMENT
FWA16041
Si le témoin d’alerte du système ABS ne
s’éteint pas lorsque la vitesse atteint ou
dépasse 10 km/h (6 mi/h) ou si le témoin
d’avertissement s’allume ou clignote
pendant la conduite, le freinage se fait
de façon conventionnelle. Dans les cir-
constances ci-dessus ou si le témoin
d’alerte ne s’allume pas du tout, faire
preuve de prudence pour éviter que les
roues ne se bloquent lors d’un freinage
d’urgence. Faire contrôler le système de
freinage et les circuits électriques par un
concessionnaire Yamaha dès que pos-
sible.
1. Témoin des clignotants gauches “ ”
2. Témoin des clignotants droits “ ”
3. Témoin de feu de route “ ”
4. Témoin du système antiblocage des freins
(ABS) “ ”
5. Témoin d’alerte de panne du moteur “ ”
6. Témoin du système de régulation
antipatinage “ ”
7. Témoin du système de clé intelligente “ ”
ZAUM1478
12
ABS
ABS
UBL1F0F0.book Page 1 Thursday, May 11, 2017 9:27 AM

Commandes et instruments
4-6
4
Odo → Trip → Trip Time → Oil Trip →
V-Belt Trip → Odo
N.B.

gal, 0.53 Imp.gal) de carburant dans le ré-
servoir, le dernier segment de la jauge de

passe automatiquement en mode totalisa-

commence à indiquer la distance parcou-
rue depuis ce point.
Compteur kilométrique “Odo” et totali-
sateur journalier “Trip”
Le compteur kilométrique indique la dis-
tance totale parcourue par le véhicule.
Le totalisateur journalier indique la distance
parcourue depuis sa dernière réinitialisa-
tion.
Pour réinitialiser le totalisateur journalier, le
sélectionner en appuyant sur le contacteur
“TRIP”, puis appuyer sur le contacteur
“TRIP” pendant trois secondes.
N.B.
Le compteur kilométrique se bloque à
999999.
Le totalisateur journalier se remet à
zéro et continue à compter après
9999.9.

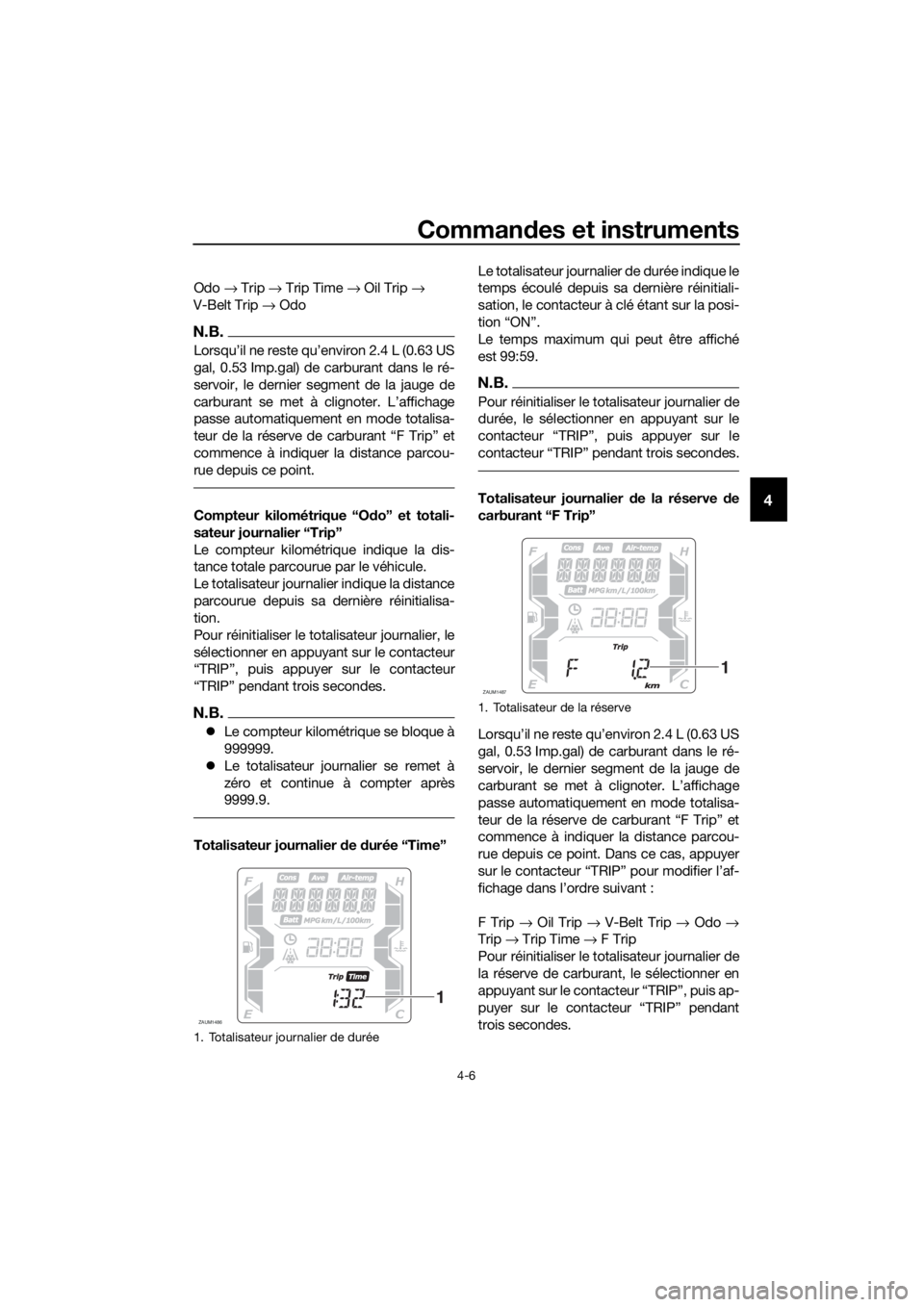

Totalisateur journalier de durée “Time”Le totalisateur journalier de durée indique le
temps écoulé depuis sa dernière réinitiali-
sation, le contacteur à clé étant sur la posi-
tion “ON”.
Le temps maximum qui peut être affiché
est 99:59.
N.B.
Pour réinitialiser le totalisateur journalier de
durée, le sélectionner en appuyant sur le


Totalisateur journalier de la réserve de
carburant “F Trip”
Lorsqu’il ne reste qu’environ 2.4 L (0.63 US
gal, 0.53 Imp.gal) de carburant dans le ré-
servoir, le dernier segment de la jauge de
carburant se met à clignoter. L’affichage
passe automatiquement en mode totalisa-
teur de la réserve de carburant “F Trip” et
commence à indiquer la distance parcou-
rue depuis ce point. Dans ce cas, appuyer
sur le contacteur “TRIP” pour modifier l’af-
fichage dans l’ordre suivant :
F Trip → Oil Trip → V-Belt Trip → Odo →
Trip → Trip Time → F Trip
Pour réinitialiser le totalisateur journalier de
la réserve de carburant, le sélectionner en
appuyant sur le contacteur “TRIP”, puis ap-
puyer sur le contacteur “TRIP” pendant
trois secondes.
1. Totalisateur journalier de durée
ZAUM1486
1
1. Totalisateur de la réserve
ZAUM1487
1
UBL1F0F0.book Page 6 Thursday, May 11, 2017 9:27 AM

Entretien périodique et réglage
7-40
7
FAU76561

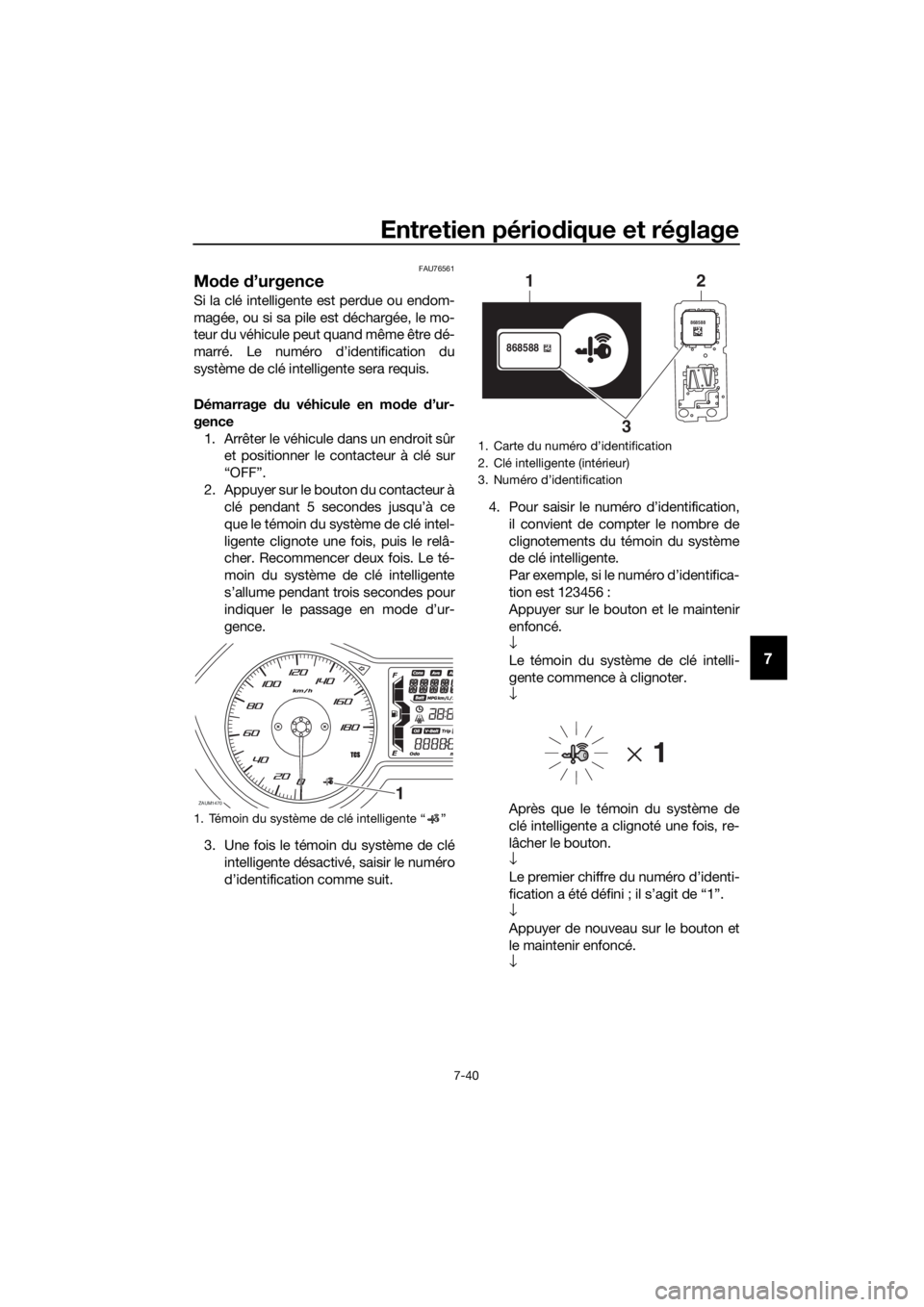

Mode d’urgence
Si la clé intelligente est perdue ou endom-
magée, ou si sa pile est déchargée, le mo-
teur du véhicule peut quand même être dé-
marré. Le numéro d’identification du
système de clé intelligente sera requis.
Démarrage du véhicule en mode d’ur-
gence
1. Arrêter le véhicule dans un endroit sûr
et positionner le contacteur à clé sur
“OFF”.
2. Appuyer sur le bouton du contacteur à
clé pendant 5 secondes jusqu’à ce
que le témoin du système de clé intel-
ligente clignote une fois, puis le relâ-
cher. Recommencer deux fois. Le té-
moin du système de clé intelligente
s’allume pendant trois secondes pour
indiquer le passage en mode d’ur-
gence.
3. Une fois le témoin du système de clé
intelligente désactivé, saisir le numéro
d’identification comme suit.4. Pour saisir le numéro d’identification,
il convient de compter le nombre de
clignotements du témoin du système
de clé intelligente.
Par exemple, si le numéro d’identifica-
tion est 123456 :
Appuyer sur le bouton et le maintenir
enfoncé.
↓
Le témoin du système de clé intelli-
gente commence à clignoter.
↓
Après que le témoin du système de
clé intelligente a clignoté une fois, re-
lâcher le bouton.
↓
Le premier chiffre du numéro d’identi-
fication a été défini ; il s’agit de “1”.
↓
Appuyer de nouveau sur le bouton et
le maintenir enfoncé.
↓
1. Témoin du système de clé intelligente “ ”
ZAUM14701
1.
2. Clé intelligente (intérieur)
3.
868588
868588
1
32
UBL1F0F0.book Page 40 Thursday, May 11, 2017 9:27 AM

Entretien périodique et réglage
7-41
7

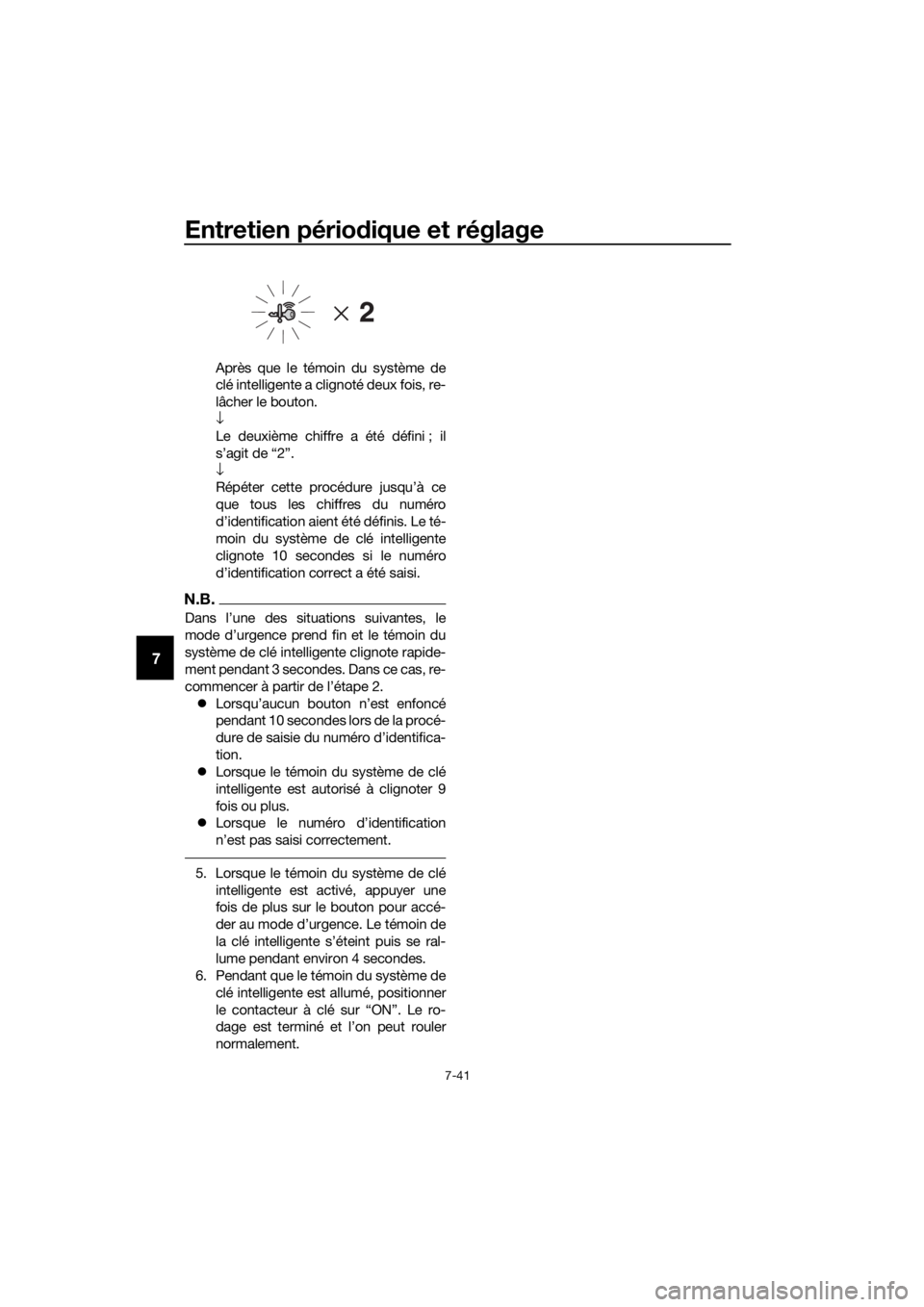

Après que le témoin du système de
clé intelligente a clignoté deux fois, re-
lâcher le bouton.
↓
Le deuxième chiffre a été défini ; il
s’agit de “2”.
↓
Répéter cette procédure jusqu’à ce
que tous les chiffres du numéro
d’identification aient été définis. Le té-
moin du système de clé intelligente
clignote 10 secondes si le numéro
d’identification correct a été saisi.
N.B.


système de clé intelligente clignote rapide-
ment pendant 3 secondes. Dans ce cas, re-

Lorsqu’aucun bouton n’est enfoncé
pendant 10 secondes lors de la procé-
dure de saisie du numéro d’identifica-
tion.
Lorsque le témoin du système de clé
intelligente est autorisé à clignoter 9
fois ou plus.
Lorsque le numéro d’identification
n’est pas saisi correctement.
5. Lorsque le témoin du système de clé
intelligente est activé, appuyer une
fois de plus sur le bouton pour accé-
der au mode d’urgence. Le témoin de
la clé intelligente s’éteint puis se ral-
lume pendant environ 4 secondes.
6. Pendant que le témoin du système de
clé intelligente est allumé, positionner
le contacteur à clé sur “ON”. Le ro-
dage est terminé et l’on peut rouler
normalement.
UBL1F0F0.book Page 41 Thursday, May 11, 2017 9:27 AM

Entretien et entreposage du scooter
8-1
8
FAU37834
Remarque concernant les pièces
de couleur mate
ATTENTION
FCA15193
Certains modèles sont équipés de
pièces à finition mate. Demander conseil
à un concessionnaire Yamaha au sujet
des produits d’entretien à utiliser avant
de procéder au nettoyage du véhicule.
L’emploi de brosses, de produits
chimiques mordants ou de détachants
griffera ou endommagera la surface de
ces pièces. Il convient également de ne
pas enduire les pièces à finition mate de
cire.
FAUN1000
Entretien
Un des attraits incontestés d’un scooter ré-
side dans la mise à nu de son anatomie,
mais cette exposition est toutefois source
de vulnérabilité. Rouille et corrosion
peuvent apparaître, même sur des pièces
de très bonne qualité. Si un tube d’échap-
pement rouillé peut passer inaperçu sur
une voiture, l’effet sur un scooter est plutôt
disgracieux. Un entretien adéquat régulier
lui permettra non seulement de conserver
son allure et son rendement et de prolonger
sa durée de service, mais est également in-
dispensable afin de conserver les droits de
la garantie.
Avant le nettoyage
1. Une fois le moteur refroidi, recouvrir la
sortie du pot d’échappement à l’aide
d’un sachet en plastique.
2. S’assurer que tous les bouchons, ca-
puchons et couvercles, y compris le
capuchon de bougie ainsi que les
fiches rapides et connecteurs élec-
triques sont fermement et correcte-
ment en place.
3. Éliminer les taches tenaces, telles que
de l’huile carbonisée sur le carter mo-
teur, à l’aide d’un dégraissant et d’une
brosse en veillant à ne jamais en appli-
quer sur les joints et les axes de roue.
Toujours rincer la crasse et le dégrais-
sant à l’eau.
Nettoyage
ATTENTION
FCA10784
Éviter de nettoyer les roues, surtout
celles à rayons, avec des produits
nettoyants trop acides. S’il s’avère
nécessaire d’utiliser ce type de pro-
duit afin d’éliminer des taches te-
naces, veiller à ne pas l’appliquer
plus longtemps que prescrit. Rincer
UBL1F0F0.book Page 1 Thursday, May 11, 2017 9:27 AM

Entretien et entreposage du scooter
8-3
8
Nettoyage du pare-brise
Éviter d’employer un produit de nettoyage
alcalin ou fortement acide, de l’essence, du
liquide de frein ou tout autre dissolvant.
Nettoyer le pare-brise à l’aide d’une
éponge ou d’un chiffon imbibé de dé-
tergent neutre, puis rincer abondamment à
l’eau claire. Pour les taches tenaces, il
convient d’utiliser un produit nettoyant spé-
cial pour pare-brise de Yamaha ou d’une
autre bonne marque. Certains produits de
nettoyage pour plastiques risquent de grif-
fer la surface du pare-brise. Avant d’em-
ployer ce genre de produit, faire un essai en
polissant une zone qui ne gêne pas la visi-
bilité.
Après le nettoyage
1. Sécher le scooter à l’aide d’une peau
de chamois ou d’un essuyeur absor-
bant.
2. Frotter les pièces en chrome, en alu-
minium ou en acier inoxydable, y
compris le système d’échappement, à
l’aide d’un produit d’entretien pour
chrome. Cela permettra même d’éli-
miner des pièces en acier inoxydable
les décolorations dues à la chaleur.
3. Une bonne mesure de prévention
contre la corrosion consiste à vapori-
ser un produit anticorrosion sur toutes
les surfaces métalliques, y compris les
surfaces chromées ou nickelées.
4. Les taches qui subsistent peuvent
être nettoyées en pulvérisant de
l’huile.
5. Retoucher les griffes et légers coups
occasionnés par les gravillons, etc.
6. Appliquer de la cire sur toutes les sur-
faces peintes.
7. Veiller à ce que le scooter soit parfai-
tement sec avant de le remiser ou de
le couvrir.AVERTISSEMENT
FWA10943
Des impuretés sur les freins ou les
pneus peuvent provoquer une perte de
contrôle.
S’assurer qu’il n’y a ni huile ni cire
sur les freins et les pneus. Si néces-
saire, nettoyer les disques et les
garnitures de frein à l’aide d’un pro-
duit spécial pour disque de frein ou
d’acétone, et nettoyer les pneus à
l’eau chaude et au détergent doux.
Effectuer ensuite un test de
conduite afin de vérifier le freinage
et la prise de virages.
ATTENTION
FCAU0022
Pulvériser modérément huile et cire
et bien essuyer tout excès.
Ne jamais enduire d’huile ou de cire
les pièces en plastique ou en caout-
chouc, le phare, le feu arrière et les
verres de protection des comp-
teurs. Utiliser un produit spécial.
Éviter l’emploi de produits de polis-
sage mordants, car ceux-ci at-
taquent la peinture.
N.B.
Pour toute question relative au choix
et à l’emploi des produits d’entretien,
consulter un concessionnaire
Yamaha.
Le lavage, la pluie ou l’humidité at-
mosphérique peut provoquer l’em-
buage de la lentille de phare. La buée
devrait disparaître peu de temps
après l’allumage du phare.
UBL1F0F0.book Page 3 Thursday, May 11, 2017 9:27 AM

Caractéristiques
9-1
9
Dimensions:
Longueur hors tout:
2185 mm (86.0 in)
Largeur hors tout:
766 mm (30.2 in)
Hauteur hors tout:
1415/1465 mm (55.7/57.7 in)
Hauteur de la selle:
800 mm (31.5 in)
Empattement:
1567 mm (61.7 in)
Garde au sol:
90 mm (3.54 in)
Rayon de braquage minimum:
2.5 m (8.20 ft)
Poids:
Poids à vide:
210 kg (463 lb)
Moteur:
Cycle de combustion:
4 temps
Circuit de refroidissement:
Refroidissement liquide
Dispositif de commande des soupapes:
Double ACT
Nombre de cylindres:
Monocylindre
Cylindrée:
395 cm³
Alésage × course:
83.0 × 73.0 mm (3.27 × 2.87 in)
Taux de compression:
10.6 : 1
Système de démarrage:
Démarreur électrique
Système de graissage:
Carter humide
Huile moteur:
Marque recommandée:
YAMALUBE
Viscosités SAE:
10W-40
Classification d’huile moteur recommandée:
API Service de type SG et au-delà, norme
JASO MA
Quantité d’huile moteur:
Changement d’huile:
1.50 L (1.59 US qt, 1.32 Imp.qt)
Avec dépose du filtre à huile:
1.70 L (1.80 US qt, 1.50 Imp.qt)
Huile de transmission finale:
Type:
YAMALUBE 10W-40 ou huile moteur SAE
10W-30 de type SE
Quantité:
0.25 L (0.26 US qt, 0.22 Imp.qt)
Quantité de liquide de refroidissement:
Vase d’expansion (jusqu’au repère de niveau
maximum):
0.18 L (0.19 US qt, 0.16 Imp.qt)
Radiateur (circuit compris):
1.30 L (1.37 US qt, 1.14 Imp.qt)
Filtre à air:
Élément du filtre à air:
Élément en papier huilé
Carburant:
Carburant recommandé:
Essence super sans plomb (essence-
alcool [E10] acceptable)
Capacité du réservoir:
13 L (3.4 US gal, 2.9 Imp.gal)
Quantité de la réserve:
2.4 L (0.63 US gal, 0.53 Imp.gal)
Injection de carburant:
Corps de papillon d’accélération:
Repère d’identification:
B741 00
Bougie(s):
Fabricant/modèle:
NGK/CR7E
Écartement des électrodes:
0.7–0.8 mm (0.028–0.031 in)
Embrayage:
Type d’embrayage:
Sec, centrifuge, mâchoire
Transmission:
Taux de réduction primaire:
1.000
Transmission finale:
Engrenage
Taux de réduction secondaire:
6.643 (31/14 x 42/14)
Type de boîte de vitesses:
Automatique, courroie trapézoïdale
Châssis:
Type de cadre:
Cadre ouvert
Angle de chasse:
26.5 degrés
UBL1F0F0.book Page 1 Thursday, May 11, 2017 9:27 AM
