Wichtige Fahr- un d Be dienun gshinweise
5-3
5
GAU16675
S chaltenDurch Einlegen der entsprechenden Gänge
kann die Motorleistung beim Anfahren, Be-
schleunigen und Bergauffahren optimal ge-
nutzt werden.

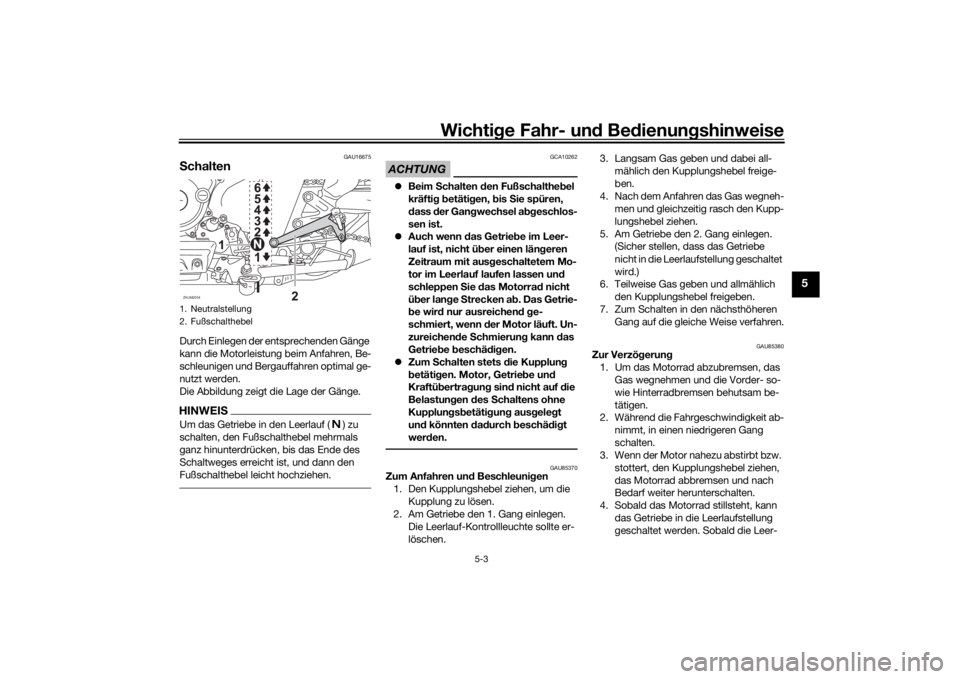

Die Abbildung zeigt die Lage der Gänge.HINWEISUm das Getriebe in den Leerlauf ( ) zu
schalten, den Fußschalthebel mehrmals
ganz hinunterdrücken, bis das Ende des
Schaltweges erreicht ist, und dann den
Fußschalthebel leicht hochziehen.
ACHTUNG
GCA10262
 Beim Schalten den Fußschalthe bel
kräfti g b etäti gen, bis Sie spüren,
d ass der Gan gwechsel abgeschlos-
sen ist.
 Auch wenn das Getrie be im Leer-
lauf ist, nicht ü ber einen län geren
Zeitraum mit aus geschaltetem Mo-
tor im Leerlauf laufen lassen un d
schleppen Sie das Motorra d nicht
ü b er lan ge Strecken a b. Das Getrie-
b e wir d nur ausreichen d g e-
schmiert, wenn d er Motor läuft. Un-
zureichen de Schmierun g kann das
Getrie be beschäd ig en.
 Zum Schalten stets d ie Kupplung
b etäti gen. Motor, Getrie be u
nd
Kraftü bertra gun g sin d nicht auf d ie
Belastun gen des Schaltens ohne
Kupplun gsb etäti gung aus geleg t
un d könnten dad urch beschä dig t
wer den.
GAU85370
Zum Anfahren un d Beschleuni gen
1. Den Kupplungshebel ziehen, um die Kupplung zu lösen.
2. Am Getriebe den 1. Gang einlegen.
Die Leerlauf-Kontrollleuchte sollte er-
löschen. 3. Langsam Gas geben und dabei all-
mählich den Kupplungshebel freige-
ben.
4. Nach dem Anfahren das Gas wegneh- men und gleichzeitig rasch den Kupp-
lungshebel ziehen.
5. Am Getriebe den 2. Gang einlegen. (Sicher stellen, dass das Getriebe
nicht in die Leerlaufstellung geschaltet
wird.)
6. Teilweise Gas geben und allmählich
den Kupplungshebel freigeben.
7. Zum Schalten in den nächsthöheren Gang auf die gleiche Weise verfahren.
GAU85380
Zur Verzö gerun g
1. Um das Motorrad abzubremsen, das Gas wegnehmen und die Vorder- so-
wie Hinterradbremsen behutsam be-
tätigen.
2. Während die Fahrgeschwindigkeit ab-
nimmt, in einen niedrigeren Gang
schalten.
3. Wenn der Motor nahezu abstirbt bzw.
stottert, den Kupplungshebel ziehen,
das Motorrad abbremsen und nach
Bedarf weiter herunterschalten.
4. Sobald das Motorrad stillsteht, kann das Getriebe in die Leerlaufstellung
geschaltet werden. Sobald die Leer-
1. Neutralstellung
2. FußschalthebelZAUM2034
UBFGG0G0.book Page 3 Monday, March 29, 2021 2:28 PM

Wichtige Fahr- un d Be dienun gshinweise
5-4
5
lauf-Kontrollleuchte aufleuchtet, kann
der Kupplungshebel freigegeben wer-
den.WARNUNG
GWA17380
 Unsach gemäßes Bremsen kann
zum Verlust der Kontrolle od er Bo-
d enhaftung führen. Stets bei de
Bremsen behutsam einsetzen.
 Vor dem Herunterschalten müssen
Fahr geschwin dig keit un d Motor-
d rehzahl ausreichen d g esunken
sein. Wir d b ei zu hoher Fahr ge-
schwin dig keit o der Motor drehzahl
herunter geschaltet, könnte das
Hinterra d Bod enhaftung verlieren
o der der Motor ü ber drehen. Dies
kann zum Verlust d er Kontrolle, ei-
nem Unfall un d Verletzun g führen.
Außer dem könnten Motor un d
Kraftü bertra gung b eschäd ig t
wer-
d en.
GAU16811
Tipps zum KraftstoffsparenDer Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflusst wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden:
 Beim Beschleunigen früh in den
nächsten Gang schalten und hohe
Drehzahlen vermeiden.
 Zwischengas beim Herunterschalten
und unnötig hohe Drehzahlen ohne
Last vermeiden.
 Bei längeren Standzeiten in Staus, vor
Ampeln oder Bahnschranken den Mo-
tor am besten abschalten.
GAU17214
ParkenZum Parken den Motor abstellen und dann
den Zündschlüssel abziehen.
WARNUNG
GWA10312
Motor un d Auspuffanla ge können
sehr heiß wer den. Deshal b so par-
ken, dass Kin der o der Fuß gän ger
d ie heißen Teile nicht versehentlich
b erühren un d sich ver brennen kön-
nen.
 Das Fahrzeu g nicht auf a bschüssi-
g em od er weichem Unter grun d a b-
stellen, damit es nicht umfallen
kann. Sonst b esteht durch austre-
ten den Kraftstoff erhöhte Bran dge-
fahr.
 Nicht in der Nähe von Gras o der an-
d eren leicht brenn baren Stoffen
parken, die in Bran d g eraten kön-
nen.
UBFGG0G0.book Page 4 Monday, March 29, 2021 2:28 PM

Regelmäßi ge Wartun g und Einstellun g
6-1
6
GAU17246
Regelmäßige Inspektionen, Einstellungen
und Schmierung gewährleisten maximale
Fahrsicherheit und einen optimalen Zu-
stand Ihres Fahrzeugs. Der Fahrzeughal-
ter/Fahrer ist für die Sicherheit selbst ver-
antwortlich. Auf den folgenden Seiten
werden die wichtigsten Inspektionspunkte,
Einstellungen und Schmierstellen des Fahr-
zeugs angegeben und erläutert.
Die in den Wartungstabellen empfohlenen
Zeitabstände sollten lediglich als Richtwer-
te für den Normalbetrieb angesehen wer-
den. Je nach Wetterbedingungen, Gelän-
de, geographischem Einsatzort und
persönlicher Fahrweise müssen die War-
tungsintervalle möglicherweise verkürzt
werden.
WARNUNG
GWA10322
Ohne die richti ge Wartun g d es Fahr-
zeu gs o der durch falsch aus geführte
Wartung sarbeiten erhöht sich d ie Gefahr
von Verletzun gen, auch mit To desfol ge,
währen d d er Wartun g un d d er Benut-
zun g d es Fahrzeug s. Wenn Sie nicht mit
d er Fahrzeu gwartun g vertraut sin d, b e-
auftra gen Sie einen Yamaha-Händ ler mit
d er Wartun g.
WARNUNG
GWA15123
S chalten Sie, wenn keine an derslauten-
d en Anweisun gen an geg eb en sin d, d en
Motor zur Durchführun g von Wartun gs-
ar beiten aus.
 Ein laufen der Motor hat beweg liche
Teile, die Körperteile o der Klei dun g
erfassen un d mitreißen können
o der elektrische Teile, die Strom-
schlä ge o der Bran d verursachen
können.
 Ein währen d Wartun gsar beiten lau-
fen der Motor kann Au genverletzun-
g en, Ver brennung en, Feuer o der
Kohlenmonoxi d-Ver giftun gen ver-
ursachen – mö glicherweise mit To-
d esfol ge. Weitere Informationen zu
Kohlenmonoxi d siehe Sei
te 1-2.
WARNUNG
GWA15461
Bremsschei ben, Bremssättel, Brems-
trommeln un d Belä ge können währen d
ihres Einsatzes sehr heiß wer den. Las-
sen Sie, um mö gliche Ver brennun gen zu
vermei den, die Komponenten der
Bremsanla ge erst a bkühlen, bevor Sie
sie berühren.
GAU17303
Das Abgaskontrollsystem sorgt nicht nur
für sauberere Luft, sondern ist auch uner-
lässlich für den ordnungsgemäßen Betrieb
des Motors und die Erzielung der maxima-
len Leistung. In den folgenden Wartungsta-
bellen sind die Servicearbeiten am Abgas-
kontrollsystem separat gruppiert. Diese
Servicearbeiten erfordern spezielle Daten,
Kenntnisse und Ausrüstung. Wartung, Aus-
tausch oder Reparatur von Abgaskontroll-
geräten und -systemen kann von jeder Re-
paraturwerkstatt oder von Fachleuten
vorgenommen werden, die die entspre-
chende Zulassung besitzen (falls zutref-
fend). Yamaha-Fachwerkstätten sind für
die Durchführung dieser speziellen Service-
arbeiten geschult und ausgerüstet.
UBFGG0G0.book Page 1 Monday, March 29, 2021 2:28 PM

Regelmäßi ge Wartun g un d Einstellun g
6-2
6
GAU85230

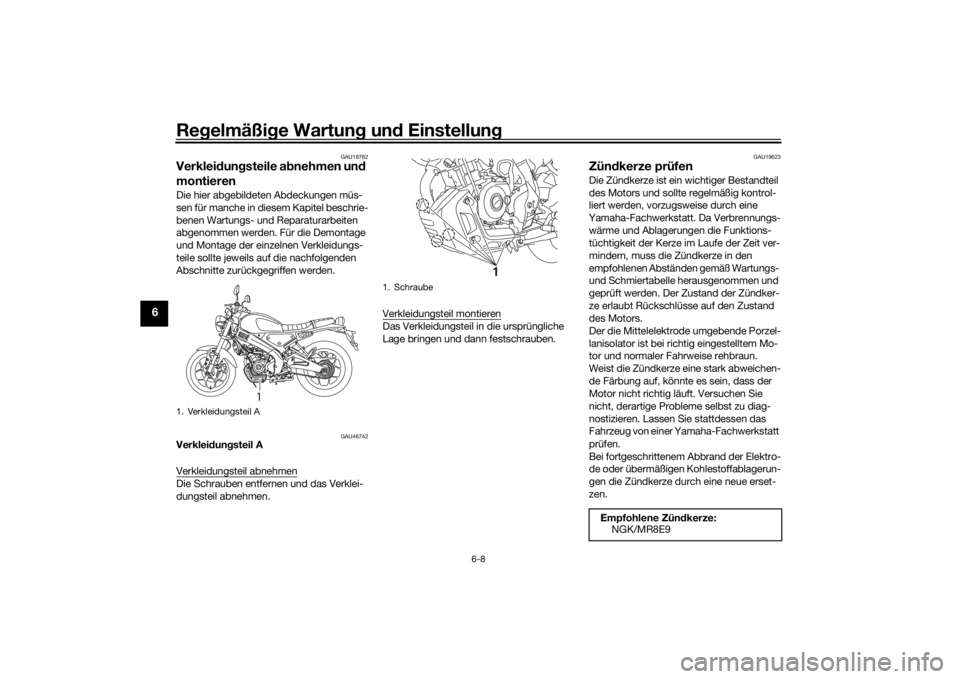

Bordwerkzeu gDas Bordwerkzeug befindet sich an dem
dargestellten Ort.
Die in diesem Handbuch enthaltenen Infor-
mationen und das Bordwerkzeug sollen Ih-
nen bei der Durchführung von vorbeugen-
den Wartungsarbeiten und kleineren
Reparaturen behilflich sein. Die korrekte
Durchführung bestimmter Wartungsarbei-
ten erfordert jedoch einen Drehmoment-
schlüssel und sonstiges Werkzeug.HINWEISFalls das für die Wartung notwendige
Werkzeug nicht zur Verfügung steht und Ih-
nen die Erfahrung für bestimmte Wartungs- arbeiten fehlt, lassen Sie die Wartungsar-
beiten von Ihrer Yamaha-Fachwerkstatt
ausführen.1. WerkzeugsatzZAUM2035
1
UBFGG0G0.book Page 2 Monday, March 29, 2021 2:28 PM

Regelmäßi ge Wartun g und Einstellun g
6-3
6
GAU71021
HINWEISDie Jahresinspektion kann aus blei ben, wenn statt dessen eine Inspektion, basieren d auf d er gefahrenen Strecke, durch ge-
führt wir d.
 Ab 30000 km (17500 mi) sind die Wartungsintervalle alle 6000 km (3500 mi) zu wiederholen.
 Die mit einem Sternchen markierten Arbeiten erfordern Spezialwer kzeuge, besondere Daten und technische Fähigkeiten und sollten
daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
GAU71041
Ta belle für re gelmäßi ge Wartun g d es A bgas-KontrollsystemsNR. PRÜFPUNKT KONTROLLE ODER WARTUNG
S-
ARBEIT KILOMETERS
TA N D
JAHRES-
KONTROL- LE
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)
1 *Kraftstoffleitung • Kraftstoffschläuche auf Risse
oder Beschädigung kontrollieren.
• Ersetzen, falls nötig. 
2 *Zün dkerze • Zustand kontrollieren.
• Elektrodenabstand einstellen und
reinigen. 
•Ersetzen. 
3 *Ventilspiel • Kontrollieren und einstellen. 
4 *Kraftstoff-Einsprit-
zun
g • Leerlaufdrehzahl kontrollieren und
einstellen. 
5 *Auspuffanla ge • Auf Leckage kontrollieren.
• Ggf. festziehen.
• Dichtung ersetzen, falls nötig. 
6 *Ver
dunstun gsemis-
sionen-Kontrollsys-
tem • Kontrollsystem auf Beschädigung
kontrollieren.
• Ersetzen, falls nötig. 
UBFGG0G0.book Page 3 Monday, March 29, 2021 2:28 PM

Regelmäßi ge Wartun g un d Einstellun g
6-4
6
GAU71342
Allgemeine Wartun gs- und S chmiertab elleNR. PRÜFPUNKT KONTROLLE ODER WARTUNG
S-
ARBEIT KILOMETER
STA N D
JAHRES-
KONTROL- LE
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)
1 *Dia
gnosesystem-
Kontrolle • Dynamische Überprüfung mit
Yamaha-Diagnosegerät durch-
führen.
• Die Fehlercodes kontrollieren. 
2 *Luftfiltereinsatz •Ersetzen. 
3 Luftfilter
gehäuse-
A blassschlauch • Reinigen.

4 Kupplun g• Funktion prüfen.
• Einstellen.

5 *Vo r derra dbremse • Auf ordnungsgemäßen Betrieb,
Flüssigkeitsstand und auf Lecks
überprüfen.
• Scheibenbremsbeläge erneuern, falls nötig. 
6 *Hinterra dbremse • Auf ordnungsgemäßen Betrieb,
Flüssigkeitsstand und auf Lecks
überprüfen.
• Scheibenbremsbeläge erneuern, falls nötig. 
7 *Bremsschläuche • Auf Risse oder Beschädigung
kontrollieren. 
• Ersetzen. Alle 4 Jahre
8 *Bremsflüssi gkeit • Wechseln. Alle 2 Jahre
9 *Rä der • Rundlauf prüfen und auf Beschä-
digung kontrollieren.
• Ersetzen, falls nötig. 
UBFGG0G0.book Page 4 Monday, March 29, 2021 2:28 PM

Regelmäßi ge Wartun g und Einstellun g
6-5
6
10*Reifen • Profiltiefe prüfen und auf Beschä-
digung kontrollieren.
• Ersetzen, falls nötig.
• Luftdruck kontrollieren.
• Korrigieren, falls nötig. 
11 *Ra dla ger • Das Lager auf Lockerung oder
Beschädigung kontrollieren. 
12 *Schwin genla ger • Funktion und auf übermäßiges
Spiel kontrollieren. 
• Mit Lithiumseifenfett schmieren. Alle 24000 km (14000 mi)
13 Antrieb skette • Den Durchhang, die Ausrichtung
und den Zustand der Antriebsket-
te kontrollieren.
• Den Kettendurchhang einstellen und die Kette gründlich mit einem
O-Ring-Kettenspray schmieren. Alle 1000 km (600 mi) und nach dem Wasc
hen des Motorrads, einer Fahrt im
Regen oder in feuchter Umgebung
14 *Lenkkopfla ger • Lagerbaugruppen auf festen Sitz
kontrollieren. 
• Mäßig mit Lithiumseifenfett schmieren. 
15 *Fahr
gestellhalte-
run gen • Sicherstellen, dass alle Muttern
und Schrauben richtig festgezo-
gen sind. 
16 Han
dbremshe be-
lumlenkwelle • Mit Silikonfett schmieren.

17 Fuß
bremshe belum-
lenkwelle • Mit Lithiumseifenfett schmieren.

NR. PRÜFPUNKT
KONTROLLE ODER WARTUNG
S-
ARBEIT KILOMETERS
TA N D
JAHRES-
KONTROL- LE
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)
UBFGG0G0.book Page 5 Monday, March 29, 2021 2:28 PM

Regelmäßi ge Wartun g un d Einstellun g
6-6
6
18Kupplun
gshe be-
lumlenkwelle • Mit Lithiumseifenfett schmieren.

19 Fußschalthe
belum-
lenkwelle • Mit Lithiumseifenfett schmieren.

20 Seitenstän der • Funktion prüfen.
• Mit Lithiumseifenfett schmieren. 
21 *S
eitenstän derschal-
ter • Funktion kontrollieren und erneu-
ern, falls nötig. 
22 *Te l e s k o p gab el • Funktion prüfen und auf Öllecks
kontrollieren.
• Ersetzen, falls nötig. 
23 *Feder bein • Funktion prüfen und auf Öllecks
kontrollieren.
• Ersetzen, falls nötig. 
24 *Umlenkhe
bel der
hinteren Aufhän-
g un g un d Dreh-
punkte des Ver bin-
d un gsschenkels • Funktion prüfen.

• Mit Lithiumseifenfett schmieren. 
25 Motoröl • Wechseln (vor dem Ablassen den
Motor warmlaufen lassen).
• Den Ölstand kontrollieren und das Fahrzeug auf Öllecks prüfen. Nach dem ersten Intervall und danach alle 3000 km (1800 mi).

26 Ölfiltereinsatz •Ersetzen. 
27 *Kühlsystem • Den Kühlflüssigkeitsstand kont-
rollieren und das Fahrzeug auf
Kühlflüssigkeitslecks prüfen. 
• Wechseln. Alle 3 Jahre
NR. PRÜFPUNKT
KONTROLLE ODER WARTUNG
S-
AR

BEIT KILOMETER
STA N D
JAHRES-
KONTROL- LE
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)
UBFGG0G0.book Page 6 Monday, March 29, 2021 2:28 PM

Regelmäßi ge Wartun g und Einstellun g
6-7
6
GAU72750
HINWEISDer Luftfiltereinsatz muss bei übermäßig feuchtem oder stau bigem Einsatz häufiger gereinigt bzw. erneuert werden.
 Wartung der hydraulischen Bremsanlage
• Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
• Alle zwei Jahre die inneren Bauteile de s Hauptbremszylinders und Bremssattels erneuern und die Bremsflüssigkeit wechseln.
• Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.28 *Vor
derra d- un d Hin-
terra d-Bremslicht-
schalter • Funktion prüfen.

29 *S
ich bewe gen de
Teile un d S eilzü ge • Schmieren.

30 *Gas
dreh griff gehäu-
se un d S eilzu g • Funktion und Spiel kontrollieren.
• Das Spiel des Gaszugs einstellen,
falls nötig.
• Gasdrehgriffgehäuse und Seilzug schmieren. 
31 *Lichter,
Sig nale un d
S chalter • Funktion prüfen.
• Scheinwerferlichtkegel einstellen.

NR. PRÜFPUNKT
KONTROLLE ODER WARTUNG
S-
ARBEIT KILOMETERS
TA N D
JAHRES-
KONTROL- LE
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)
UBFGG0G0.book Page 7 Monday, March 29, 2021 2:28 PM

Regelmäßi ge Wartun g un d Einstellun g
6-8
6
GAU18782
Verkleidung steile a bnehmen un d
montierenDie hier abgebildeten Abdeckungen müs-
sen für manche in diesem Kapitel beschrie-
benen Wartungs- und Reparaturarbeiten
abgenommen werden. Für die Demontage
und Montage der einzelnen Verkleidungs-
teile sollte jeweils auf die nachfolgenden
Abschnitte zurückgegriffen werden.
GAU46742
Verklei dung steil A
Verkleidungsteil abnehmenDie Schrauben entfernen und das Verklei-
dungsteil abnehmen. Verkleidungsteil montieren
Das Verkleidungsteil in die ursprüngliche
Lage bringen und dann festschrauben.
GAU19623
Zün
dkerze prüfenDie Zündkerze ist ein wichtiger Bestandteil
des Motors und sollte regelmäßig kontrol-
liert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Verbrennungs- wärme und Ablagerungen die Funktions-
tüchtigkeit der Kerze im Laufe der Zeit ver-
mindern, muss die Zündkerze in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle herausgenommen und
geprüft werden. Der Zustand der Zündker-
ze erlaubt Rückschlüsse auf den Zustand
des Motors.
Der die Mittelelektrode umgebende Porzel-
lanisolator ist bei richtig eingestelltem Mo-
tor und normaler Fahrweise rehbraun.
Weist die Zündkerze eine stark abweichen-
de Färbung auf, könnte es sein, dass der
Motor nicht richtig läuft. Versuchen Sie
nicht, derartige Probleme selbst zu diag-
nostizieren. Lassen Sie stattdessen das
Fahrzeug von einer Yamaha-Fachwerkstatt
prüfen.
Bei fortgeschrittenem Abbrand der Elektro-
de oder übermäßigen Kohlestoffablagerun-
gen die Zündkerze durch eine neue erset-
zen.
1. Verkleidungsteil A
1
1. Schraube
1
Empfohlene Zün dkerze:
NGK/MR8E9
UBFGG0G0.book Page 8 Monday, March 29, 2021 2:28 PM
