MTM125 (XSR125)
1
2
3
4
5
6
7
8
9
10
MANUAL DO UTILIZADOR
MOTOCICLO
Informações para o consumidorÍndice remissivoEspecificações
Cuidados e arrumação do motociclo
Funções dos controlos e instrumentos
Descrição
Informações relativas à segurança
Manutenção periódica e ajustes
Para sua segurança – verificações
prévias à utilização
Utilização e questões importantes relativas à condução
BFG-F819D-P0
[Portuguese (P)]
Leia atentamente este manual
antes de utilizar este veículo.

Informações importantes do manual
PAU10134
As informações particularmente importantes são distinguidas neste manual pelas notas seguintes:
*O produto e as especificações estão sujeitos a alterações sem aviso prévio. Este é o símbolo d
e alerta de segurança. É usa do para alertá-lo para potenciais perigos de
ferimentos. Respeite to das as mensagens de segurança assinala das com este símbolo para
evitar possíveis ferimentos ou morte.
Um AVISO in dica uma situação perigosa que, se não for evita da, pod e resultar em morte ou
ferimentos graves.
Uma PRECAUÇÃO in dica precauções especiais que devem ser a dota das para evitar danos
no veículo ou outros d anos materiais.
Uma NOTA fornece informações importantes para esclarecer ou simplificar os procedimentos.
AV I S O
PRECAUÇÃONOTA
UBFGP0P0.book Page 1 Tuesday, April 6, 2021 1:12 PM

ÍndiceInformações relativas à
segurança ......................................... 1-1
Descrição .......................................... 2-1
Vista esquerda................................ 2-1
Vista direita ..................................... 2-2
Controlos e instrumentos ............... 2-3
Funções dos controlos e
instrumentos .................................... 3-1
Interruptor principal/bloqueio
da direção .......... ......................... 3-1
Indicadores luminosos e luzes de advertência ............................ 3-2

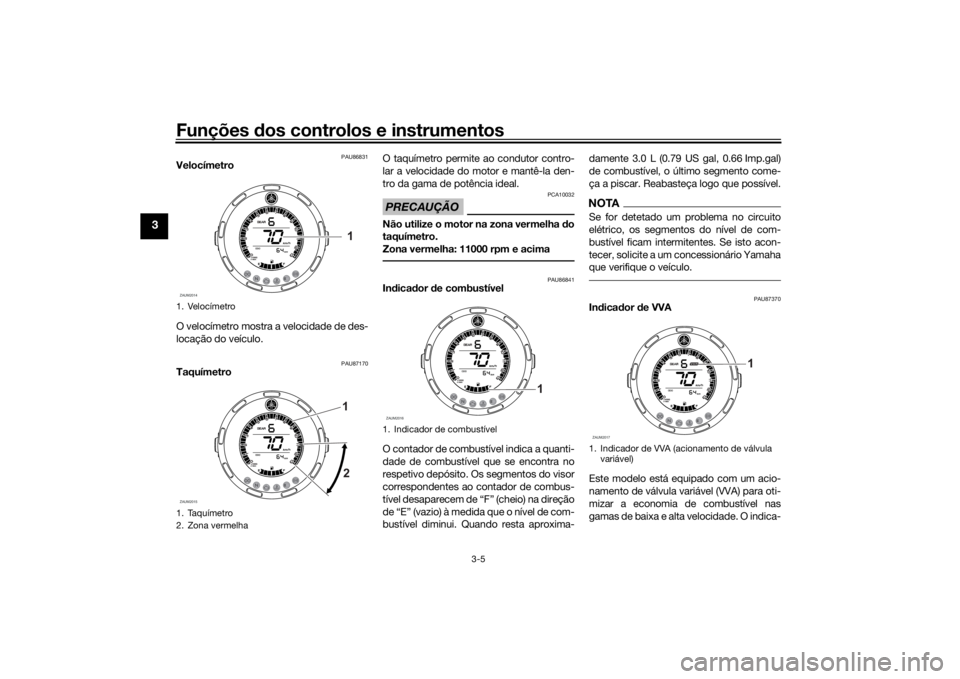

Contador multifuncional ................. 3-4
Interruptores do guiador ................ 3-9
Alavanca da embraiagem ............ 3-10
Pedal de mudança de velocidades ............................... 3-11
Alavanca do travão....................... 3-11
Pedal do travão ............................ 3-11
ABS .............................................. 3-12
Tampa do depósito de
combustível .............................. 3-13
Combustível ................................. 3-13
Tubo de respiração e tubo de descarga do depósito
de combustível.......................... 3-15
Conversor catalítico...................... 3-16
Assento......................................... 3-16
Suporte de capacete .................... 3-17 Descanso lateral ........................... 3-17
Sistema de corte do circuito
de ignição .................................. 3-18
Para sua segurança –
verificações prévias
à utilização ........................................ 4-1
Utilização e questões importantes
relativas à con dução ........................ 5-1
Rodagem de amaciamento
do motor ...................................... 5-1
Colocar o motor em funcionamento ............................. 5-2
Mudança de velocidades ................ 5-3
Sugestões para a redução do consumo de combustível ............ 5-4
Estacionamento .............................. 5-4
Manutenção perió dica e ajustes ..... 6-1
Jogo de ferramentas ....................... 6-2
Tabela de manutenção periódica para o sistema
de controlo das emissões ........... 6-3
Tabela de lubrificação e manutenção geral ........................ 6-4
Remoção e instalação das carenagens ........................... 6-9
Verificação da vela de ignição ........ 6-9
Lata ............................................... 6-10 Óleo do motor e elemento
do filtro de óleo ......................... 6-11
Porquê Yamalube ......................... 6-13
Líquido refrigerante ...................... 6-13
Substituição do elemento do filtro de ar e limpeza
do tubo de inspeção ................. 6-15
Ajuste da velocidade de ralenti
do motor.................................... 6-15
Ajuste da folga do punho do acelerador ............................ 6-16
Folga das válvulas ........................ 6-17
Pneus ............................................ 6-17
Rodas de liga................................ 6-19
Ajuste da folga da alavanca da embraiagem ........................ 6-19
Verificação da folga da alavanca
do travão dianteiro .................... 6-20
Ajuste da folga do pedal do travão ................................... 6-21
Interruptores das luzes dos travões................................ 6-22
Verificação das pastilhas dos
travões da frente e de trás ........ 6-22
Verificação do nível de líquido dos travões................................ 6-23
Mudança do líquido dos travões................................ 6-24
Folga da corrente
de transmissão .......................... 6-24UBFGP0P0.book Page 1 Tuesday, April 6, 2021 1:12 PM

Índice
Limpeza e lubrificação da
corrente de transmissão ............6-26
Verificação e lubrificação dos cabos ..................................6-26
Verificação e lubrificação do
punho e do cabo do
acelerador ..................................6-27
Verificação e lubrificação
dos pedais do travão e
de mudança de velocidades ......6-27
Verificação e lubrificação
das alavancas do travão
e da embraiagem .......................6-28
Verificação e lubrificação
do descanso lateral....................6-28
Lubrificação da suspensão traseira .......................................6-29
Lubrificação dos pivôs do braço oscilante ..........................6-29
Verificação da forquilha
dianteira .....................................6-30
Verificação da direção ...................6-30
Verificação dos rolamentos de roda.......................................6-31
Bateria ...........................................6-31
Substituição dos fusíveis ..............6-32
Luzes do veículo............................6-33
Substituição de uma lâmpada do sinal de mudança de direção.....6-33
Substituição da lâmpada da luz da chapa de matrícula ...............6-34 Suporte do motociclo ................... 6-35
Deteção e resolução
de problemas ............................ 6-35
Tabela de deteção e resolução de problemas ............................ 6-36
Cui dad os e arrumação
d o motociclo ..................................... 7-1
Cor mate cuidado ........................... 7-1
Cuidados ........................................ 7-1
Armazenagem ................................. 7-3
Especificações ................................. 8-1
Informações para o consumi dor .... 9-1
Números de identificação ............... 9-1
Conector de diagnóstico ................ 9-2
Registo de dados do veículo .......... 9-2
Ín dice remissivo ............................. 10-1
UBFGP0P0.book Page 2 Tuesday, April 6, 2021 1:12 PM

1-1
1
Informações relativas à segurança
PAU1028C
Seja um Proprietário Responsável
Como proprietário do veículo, é responsá-
vel pela segurança e funcionamento corre-
to do seu motociclo.
Os motociclos são veículos de duas rodas.
A sua utilização e manuseamento seguros
dependem da adoção de técnicas de con-
dução adequadas, bem como da perícia
do condutor. Todos os condutores deverão
ter conhecimento dos seguintes requisitos
antes de conduzir este motociclo.
O condutor deverá: obter instruções completas de uma
entidade competente sobre todos os
aspetos da utilização do motociclo;
 observar os avisos e os requisitos de
manutenção apresentados neste Ma-
nual do utilizador;
 obter formação qualificada sobre as
técnicas de condução corretas e se-
guras;
 obter serviços técnicos profissionais,
conforme indicado neste Manual do
utilizador e/ou sempre que se torne
necessário devido a problemas mecâ-
nicos.
 Nunca conduza um motociclo sem
formação ou instrução adequada.
Faça um curso de formação. Os prin- cipiantes devem fazer formação com
um instrutor certificado. Contacte um
concessionário de motociclos autori-
zado para obter informações sobre os
cursos de formação mais próximos de
si.
Con dução segura
Efetue as verificações prévias sempre que
utilizar o veículo para garantir que se en-
contra em perfeitas condições de funcio-
namento. Se o veículo não for
inspecionado ou mantido em condições,
há mais possibilidades de ocorrer um aci-
dente ou danos no equipamento. Consulte
a página 4-1 para obter uma lista de verifi-
cações prévias à utilização.  Este motociclo está concebido para
transportar o condutor e um passa-
geiro.
 O facto dos automobilistas não dete-
tarem nem reconhecerem os motoci-
clos no trânsito é a principal causa
dos acidentes entre automóveis e mo-
tociclos. Muitos acidentes são causa-
dos por automobilistas que não veem
o motociclo. É importante assegurar- se que seja visto para reduzir as hipó-
teses de ocorrência deste tipo de aci-
dente.
Por isso:
• Use um casaco de cor viva.
• Redobre a atenção ao aproximar-
se e ao passar por cruzamentos,
uma vez que estes são os locais
mais prováveis para a ocorrência
de acidentes com motociclos.
• Conduza onde os outros conduto-
res o possam ver. Evite conduzir no
ângulo morto de outro condutor.
• Nunca realize operações de manu-
tenção num motociclo sem os co-
nhecimentos adequados. Contacte
um concessionário de motociclos
autorizado para se informar sobre
as operações básicas de manuten-
ção do motociclo. Algumas opera-
ções de manutenção só podem ser
efetuadas por pessoal certificado.
 Muitos acidentes envolvem conduto-
res inexperientes. De facto, muitos
condutores envolvidos em acidentes
nem sequer têm carta de condução
de motociclos atual.
• É importante que esteja qualificado para conduzir um motociclo e que
só o empreste a outros condutores
qualificados.UBFGP0P0.book Page 1 Tuesday, April 6, 2021 1:12 PM

Informações relativas à segurança
1-2
1
• Conheça as suas capacidades e assuas limitações. Não tentar exceder
as suas limitações é um fator que
pode ajudá-lo a evitar um acidente.
• Recomendamos que pratique a
condução do seu motociclo em lo-
cais onde não haja trânsito, até que
esteja bem familiarizado com o
mesmo e com todos os seus meca-
nismos de controlo.
 Muitos acidentes são causados por
um erro cometido pelo condutor do
motociclo. Um erro tipicamente co-
metido pelo condutor é fazer uma cur-
va fora-de-mão devido a velocidade
excessiva ou a um ângulo de inclina-
ção insuficiente em relação à veloci-
dade.
• Obedeça sempre ao limite de velo- cidade e nunca ande mais depres-
sa do que o permitido pelas
condições da estrada e do trânsito.
• Sinalize sempre qualquer mudança
de direção ou ultrapassagem. As-
segure-se de que os outros condu-
tores o conseguem ver. 
A postura do condutor e do passagei-
ro é importante para um controlo ade-
quado.
• Durante a condução, o condutor deverá manter as mãos no guiador
e os pés nos apoios de pés, a fim
de manter o controlo do motociclo.
• O passageiro deve segurar-se
sempre no condutor, na correia do
assento ou na barra de manobra
(se o veículo os possuir), com am-
bas as mãos, e deve manter os pés
nos apoios de pés para o passagei-
ro. Nunca transporte um passagei-
ro, exceto se ele ou ela puderem
colocar, com firmeza, ambos os
pés nos apoios de pés do passa-
geiro.
 Nunca conduza sob a influência de ál-
cool ou outras drogas.
 Este motociclo está concebido para
utilização apenas em estrada. Não de
se destina a utilização todo-o-terreno.
Artigos d e proteção
A maioria das fatalidades ocorridas em aci-
dentes com motociclos resultam de feri-
mentos na cabeça. O uso de um capacete
de segurança é o fator mais importante
para a prevenção ou redução de ferimen-
tos na cabeça. 
Use sempre um capacete aprovado.
 Use uma viseira ou óculos protetores.
O vento direcionado para os olhos
desprotegidos pode contribuir para
uma deficiência da visão que pode
atrasar a visualização de uma situa-
ção de perigo.
 O uso de um casaco, botas, calças e
luvas resistentes, etc., é um meio efi-
caz na prevenção ou redução de es-
coriações ou lacerações.
 Nunca use roupas largas, caso con-
trário estas poderão prender-se nas
alavancas de controlo, nos apoios de
pés ou nas rodas, causando ferimen-
tos ou até um acidente.
 Use sempre vestuário de proteção
que cubra as pernas, os tornozelos e
os pés. O motor ou o sistema de es-
cape ficam muito quentes durante ou
após a utilização e podem provocar
queimaduras.
 As precauções acima referidas apli-
cam-se também ao passageiro.
Evitar a intoxicação por monóxi do de
carbono
Qualquer sistema de escape do motor pro-
duz monóxido de carbono, um gás mortífe-
ro. A inalação de monóxido de carbono
UBFGP0P0.book Page 2 Tuesday, April 6, 2021 1:12 PM

Informações relativas à segurança
1-3
1
pode provocar dores de cabeça, tonturas,
sonolência, náuseas, incapacidade de ra-
ciocínio e, eventualmente, a morte.
O monóxido de carbono é um gás incolor,
inodoro e insípido que pode estar presente
mesmo que não consiga ver nem cheirar
qualquer gás do escape do motor. Um ní-
vel mortífero de monóxido de carbono
pode acumular-se rapidamente e a pessoa
pode perder os sentidos e não conseguir
salvar-se. Além disso, em locais fechados
ou com má ventilação, um nível mortífero
de monóxido de carbono pode manter-se
durante horas ou dias. Se tiver algum sinto-
ma de intoxicação por monóxido de carbo-
no, abandone imediatamente o local,
apanhe ar fresco e PROCURE CUIDADOS
MÉDICOS.  Não coloque o motor em funciona-
mento em locais fechados. Mesmo
que tente ventilar os gases de escape
do motor com ventiladores ou abrindo
portas e janelas, o monóxido de car-
bono pode atingir rapidamente níveis
perigosos.
 Não coloque o motor em funciona-
mento em locais com má ventilação
ou parcialmente fechados, como ce-
leiros, garagens ou alpendres. 
Não coloque o motor em funciona-
mento no exterior em zonas onde os
gases de escape do motor possam in-
troduzir-se num edifício através de
portas ou janelas.
Carga
O acréscimo de acessórios ou carga ao
seu motociclo pode afetar adversamente a
estabilidade e o manuseamento se a distri-
buição de peso no seu motociclo for altera-
da. Para evitar a possibilidade de um
acidente, tenha bastante cuidado ao adi-
cionar carga ou acessórios ao seu motoci-
clo. Redobre o cuidado quando conduzir
um motociclo que tenha mais carga ou
acessórios. Aqui, juntamente com as infor-
mações sobre acessórios apresentadas
em seguida, encontram-se algumas reco-
mendações gerais a seguir se colocar car-
ga no seu motociclo:
O peso total do operador, passageiro,
acessórios e carga não devem exceder o li-
mite máximo de carga. A utilização de um
veículo sobrecarrega do pod e provocar
um aci dente.
Quando carregar dentro deste limite de pe-
so, mantenha em mente o seguinte: 
A carga e os acessórios devem ser re-
duzidas ao mínimo indispensável, de-
vendo os mesmos ser colocados tão
chegados ao motociclo quanto possí-
vel. Acondicione bem os artigos mais
pesados o mais perto possível do
centro do veículo e distribua o peso o
mais uniformemente possível por am-
bos os lados do motociclo para mini-
mizar o desequilíbrio ou a
instabilidade.
 A deslocação dos pesos pode criar
um desequilíbrio súbito. Antes de
conduzir, certifique-se de que os
acessórios e a carga estão bem pre-
sos ao motociclo. Verifique com fre-
quência os suportes dos acessórios e
os prendedores da carga.
• Ajuste a suspensão em função da carga (apenas modelos com sus-
pensão regulável) e verifique o es-
tado e a pressão dos pneus.
• Nunca prenda artigos grandes ou
pesados ao guiador, à forquilha
dianteira ou ao guarda-lamas dian-
teiro. Estes artigos, incluindo algu-
ma carga, tal como sacos-cama,
sacos grossos de lã ou tendas, po-
dem criar um manuseamento instá-
vel ou uma fraca resposta da
direção.
Carga máxima:
190 kg (420 lb)UBFGP0P0.book Page 3 Tuesday, April 6, 2021 1:12 PM

Informações relativas à segurança
1-4
1
Este veículo não foi concebi do para
puxar um reboque nem para ser
conjuga do com um si decar.
Acessórios Yamaha genuínos
A escolha de acessórios para o seu veículo
é uma decisão importante. Os acessórios
Yamaha genuínos, disponíveis apenas em concessionários Yamaha, foram concebi-
dos, testados e aprovados pela Yamaha
para utilização no seu veículo.
Muitas empresas sem ligação à Yamaha
fabricam peças e acessórios ou oferecem
outros tipos de modificações para veículos
Yamaha. A Yamaha não está numa posi-
ção que permita testar os produtos que es-
tas empresas do mercado de reposição
fabricam. Por este motivo, a Yamaha não
pode aprovar nem recomendar a utilização
de acessórios não comercializados pela
Yamaha, nem modificações não recomen-
dadas especificamente pela Yamaha, mes-
mo que a venda e a instalação seja
efetuada por um concessionário Yamaha.
Peças, acessórios e mod ificações do
merca do de reposição
Embora possa encontrar produtos do mer-
cado de reposição idênticos a acessórios
Yamaha genuínos ao nível de design e qua- lidade, deve reconhecer que alguns aces- sórios ou modificações do mercado de
reposição não são adequados devido aos
potenciais perigos para a sua segurança e
a de terceiros. A instalação de produtos do
mercado de reposição ou a implementação
de modificações no veículo que alterem
qualquer uma das suas características de
design e de funcionamento podem expô-lo
a si e a terceiros a um maior risco de feri-
mentos graves ou morte. O proprietário do
veículo é responsável por ferimentos rela-
cionados com alterações do mesmo.
Quando montar acessórios, tenha em
mente as seguintes linhas de orientação,
bem como as apresentadas na secção
“Carga”.
 Nunca instale acessórios nem trans-
porte carga que possam prejudicar o
desempenho do seu motociclo. Ins-
pecione cuidadosamente o acessório
antes de o utilizar, para se certificar de
que este não vai, de modo algum, afe-
tar a visibilidade para a estrada ou a
visibilidade nas curvas, limitar o per-
curso da suspensão, o percurso da
direção ou o funcionamento dos con-
trolos, nem ocultar luzes ou refletores.
• Os acessórios instalados na área do guiador ou da forquilha dianteira
podem criar instabilidade devido à
distribuição de peso inapropriada ou alterações aerodinâmicas. Se
forem colocados acessórios na
área do guiador ou da forquilha
dianteira, estes devem reduzidos
ao número indispensável e devem
ser tão leves quanto possível.
• Os acessórios volumosos ou gran- des podem afetar seriamente a es-
tabilidade do motociclo devido aos
efeitos aerodinâmicos. O vento
pode fazer o motociclo levantar da
estrada, ou este pode ficar instável
em zonas com ventos cruzados.
Estes acessórios também podem
causar instabilidade ao ultrapassar
ou ao ser ultrapassado por veículos
de grandes dimensões.
• Alguns acessórios podem deslocar o condutor da sua posição normal
de condução. Esta posição inapro-
priada limita a liberdade de movi-
mentos do condutor e pode limitar
a capacidade de controlo, pelo que
tais acessórios não são recomen-
dados.
 Tenha cuidado ao acrescentar aces-
sórios elétricos. Se os acessórios elé-
tricos excederem a capacidade do
sistema elétrico do motociclo pode
UBFGP0P0.book Page 4 Tuesday, April 6, 2021 1:12 PM

Funções dos controlos e instrumentos
3-3
3
PRECAUÇÃO
PCA10022
Interrompa o funcionamento d o motor
se este estiver a sobreaquecer.
PAU88331
In dica dor luminoso de avaria (MIL) “ ”
Esta luz acende-se ou começa a piscar, se
for detetado um problema no motor ou
noutro sistema de controlo do veículo. Se
isto acontecer, solicite a um concessioná-
rio Yamaha que verifique o sistema de
diagnóstico a bordo. O circuito elétrico da
luz de advertência pode ser verificado ati-
vando a alimentação do veículo. A luz de-
verá acender-se durante alguns segundos
e depois apagar-se. Se a luz não se acen-
der logo quando o veículo é ligado ou se
permanecer acesa, solicite a um conces-
sionário Yamaha que verifique o veículo.PRECAUÇÃO
PCA26820
Se o MIL começar a piscar, red uza a ve-
locid ad e do motor, a fim d e evitar danos
no sistema de escape.NOTAO motor é rigorosamente monitorizado
pelo sistema de diagnóstico de bordo para
este poder detetar qualquer deterioração ou avaria do sistema de controlo de emis-
sões. Por conseguinte, o MIL pode acen-
der-se ou começar a piscar devido a
modificações do veículo, falta de manuten-
ção ou uso excessivo/indevido do motoci-
clo. Para evitar esta situação, observe as
seguintes precauções.
 Não tente modificar o software da uni-
dade de controlo do motor.
 Não acrescente quaisquer acessórios
elétricos que possam interferir com o
controlo do motor.
 Não use acessórios ou peças, nome-
adamente suspensões, velas de igni-
ção, injetores, sistemas de escape,
etc., do mercado de reposição.
 Não altere as especificações do siste-
ma de transmissão (corrente, carre-
tos, rodas, pneus, etc.).
 Não remova nem altere o sensor de
O2, o sistema de indução de ar ou as
peças do sistema de escape (catalisa-
dores, EXUP, etc.).
 Mantenha a corrente de transmissão
em bom estado.
 Mantenha a pressão correta nos
pneus.
 Mantenha uma altura adequada do
pedal do travão, para impedir que o
travão traseiro seja arrastado. 
Não opere o veículo de forma exces-
siva. Por exemplo, abrir e fechar repe-
tida ou excessivamente a aceleração,
corridas, burn outs, cavalinhos, pre-
mir sistematicamente o pedal de em-
braiagem só até metade, etc.
PAU88342
Luz de a dvertência do ABS “ ”
Em funcionamento normal, a luz de adver-
tência do ABS acende-se quando o veículo
é ligado e desliga-se após ser atingida uma
velocidade de 10 km/h (6 mi/h) ou superior.NOTASe a luz de advertência não funcionar
como se descreve acima, ou se a luz de ad-
vertência se acender durante a condução,
é possível que o ABS não esteja a funcionar
bem. Solicite a um concessionário Yamaha
que verifique o veículo logo que possível.
AVISO
PWA16043
Se a luz d e advertência do ABS não se
d esligar depois de o veículo atingir os 10
km/h (6 mi/h) ou se a luz de ad vertência
se acen der durante a con dução:
 Tenha mais cui dad o para evitar o
bloqueio das ro das durante trava-
gens de emergência.
UBFGP0P0.book Page 3 Tuesday, April 6, 2021 1:12 PM

Funções dos controlos e instrumentos
3-5
3
PAU86831
Velocímetro
O velocímetro mostra a velocidade de des-
locação do veículo.
PAU87170
Taquímetro O taquímetro permite ao condutor contro-
lar a velocidade do motor e mantê-la den-
tro da gama de potência ideal.
PRECAUÇÃO
PCA10032
Não utilize o motor na zona vermelha
do
taquímetro.
Zona vermelha: 11000 rpm e acima
PAU86841
In dica dor de combustível
O contador de combustível indica a quanti-
dade de combustível que se encontra no
respetivo depósito. Os segmentos do visor
correspondentes ao contador de combus-
tível desaparecem de “F” (cheio) na direção
de “E” (vazio) à medida que o nível de com-
bustível diminui. Quando resta aproxima- damente 3.0 L (0.79 US gal, 0.66 Imp.gal)
de combustível, o último segmento come-
ça a piscar. Reabasteça logo que possível.
NOTASe for detetado um problema no circuito
elétrico, os segmentos do nível de com-
bustível ficam intermitentes. Se isto acon-
tecer, solicite a um concessionário Yamaha
que verifique o veículo.
PAU87370
In
dica dor de VVA
Este modelo está equipado com um acio-
namento de válvula variável (VVA) para oti-
mizar a economia de combustível nas
gamas de baixa e alta velocidade. O indica-
1. Velocímetro
1. Taquímetro
2. Zona vermelhaZAUM2014
1
ZAUM2015
1 2
1. Indicador de combustívelZAUM2016
1
1. Indicador de VVA (acionamento de válvula variável)ZAUM2017
1
