YAMAHA XSR 700 2017 Instructieboekje (in Dutch)

Veiligheidsinformatie
1-4
1
In de handel verkrijgbare onderdelen,
accessoires en aanpassingssets
Hoewel er producten verkrijgbaar zijn die
qua ontwerp en kwaliteit sterk lijken op ori-
ginele Yamaha accessoires, dient u te be-
seffen dat sommige in de handel
verkrijgbare accessoires of aanpassings-
sets niet geschikt zijn vanwege mogelijke
veiligheidsrisico’s voor uzelf of anderen.
Het monteren van in de handel verkrijgbare
producten of het verrichten van aanpassin-
gen die de ontwerp- of bedieningskenmer-
ken van uw machine wijzigen kan het risico
op ernstig letsel of overlijden van uzelf of
anderen vergroten. U bent verantwoordelijk
voor letsel dat voortvloeit uit wijzigingen
aan de machine.
Volg bij de montage van accessoires de on-
derstaande richtlijnen en die vermeld onder
het kopje “Beladen”.
Monteer nooit accessoires en vervoer
nooit bagage als deze een nadelige in-
vloed hebben op de prestaties van uw
motor. Inspecteer het accessoire
zorgvuldig alvorens het te gebruiken
om te waarborgen dat het de grond-
speling of de hellinghoek op geen en-
kele manier vermindert, de veerweg,de stuuruitslag of de bediening niet
beperkt en geen lampen of reflectors
afdekt.
• Accessoires die aan of nabij het
stuur of de voorvork zijn gemon-
teerd zullen mogelijk instabiliteit
veroorzaken door een foutieve ge-
wichtsverdeling of door aerodyna-
mische effecten. Accessoires aan
het stuur of nabij de voorvork moe-
ten zo licht mogelijk zijn en tot een
minimum worden beperkt.
• Omvangrijke accessoires kunnen
door hun aerodynamisch effect van
invloed zijn op de rijstabiliteit van de
motor. De motor kan door rijwind
worden opgetild of bij zijwind insta-
biel worden. Zulke accessoires
kunnen ook instabiliteit veroorza-
ken terwijl u grote voertuigen in-
haalt of door deze wordt ingehaald.
• Sommige accessoires dwingen de
bestuurder om een andere dan de
normale zitpositie in te nemen. Zo’n
verkeerde zitpositie beperkt de be-
wegingsvrijheid van de bestuurder
en kan een comfortabele bediening
hinderen, zodat we dergelijke ac-
cessoires sterk afraden.Wees voorzichtig bij het aanbrengen
van elektrische accessoires. Als elek-
trische accessoires de capaciteit van
het elektrisch systeem van de motor-
fiets te boven gaan, kan zich een ge-
vaarlijke elektrische storing voordoen
waardoor de verlichting of de motor
uitvalt.
In de handel verkrijgbare banden en vel-
gen
De banden en velgen die bij uw motorfiets
werden geleverd, zijn ontworpen om de
mogelijkheden van de motorfiets te onder-
steunen en bieden de beste combinatie van
rijprestaties, remvermogen en comfort. An-
dere banden, velgen, maten of combinaties
zijn mogelijk niet geschikt. Zie pagina 6-15
voor bandenspecificaties en meer informa-
tie over het vervangen van uw banden.
De motorfiets vervoeren
Volg de onderstaande instructies als u de
motorfiets in een ander voertuig wilt ver-
voeren.
Verwijder alle loszittende voorwerpen
van de motorfiets.
Controleer of de brandstofkraan (in-
dien aanwezig) in de “OFF”-stand
staat en er geen brandstoflekkage is.
UB34D0D0.book Page 4 Wednesday, July 8, 2015 2:46 PM

Veiligheidsinformatie
1-5
1
Zorg dat het voorwiel recht naar voren
wijst op de aanhanger of de laadvloer
en zet het wiel vast in een goot om be-
weging te voorkomen.
Schakel een versnelling in (bij model-
len met een handgeschakelde ver-
snellingsbak).
Zet de motorfiets vast met spanban-
den of andere geschikte banden aan
stevige delen van de motorfiets, zoals
het frame of de bovenste voorvork-
klem (en niet aan, bijvoorbeeld, het
stuur, de richtingaanwijzers of onder-
delen die kunnen afbreken). Kies de
plaats voor de spanbanden zorgvuldig
om te voorkomen dat deze tijdens het
transport schuurplekken op de lak
veroorzaken.
Zorg indien mogelijk dat de vering iets
door de spanbanden wordt ingedrukt,
zodat de motorfiets tijdens het trans-
port niet overmatig kan stuiteren.
UB34D0D0.book Page 5 Wednesday, July 8, 2015 2:46 PM

Beschrijving
2-1
2
DAU10411

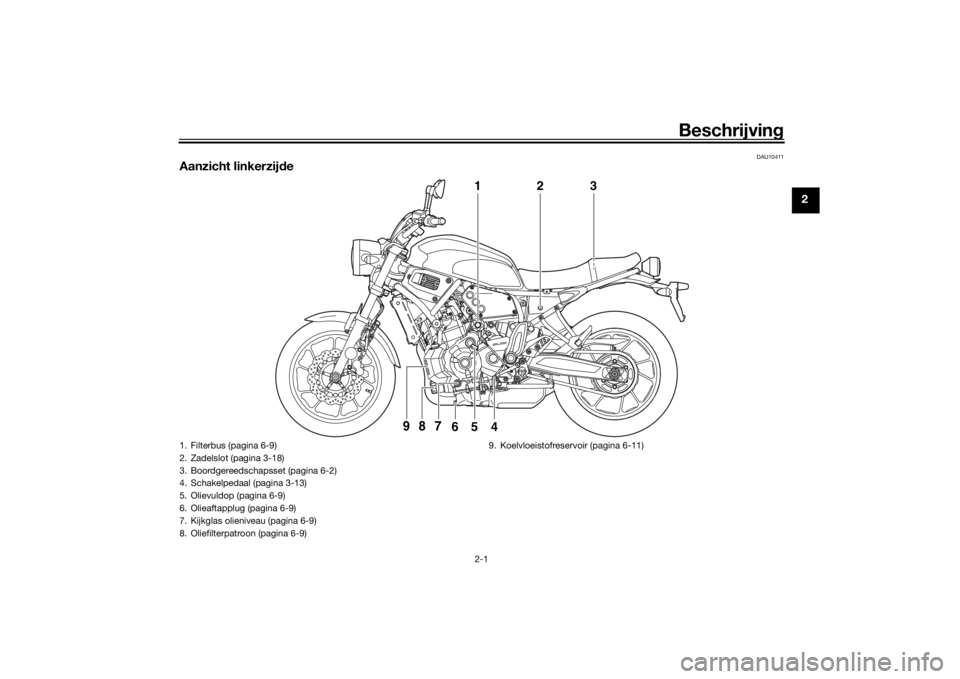

Aanzicht linkerzijde
2
1
3
4
6
5
9
8
7
1. Filterbus (pagina 6-9)
2. Zadelslot (pagina 3-18)
3. Boordgereedschapsset (pagina 6-2)
4. Schakelpedaal (pagina 3-13)
5. Olievuldop (pagina 6-9)
6. Olieaftapplug (pagina 6-9)
7. Kijkglas olieniveau (pagina 6-9)
8. Oliefilterpatroon (pagina 6-9)9. Koelvloeistofreservoir (pagina 6-11)
UB34D0D0.book Page 1 Wednesday, July 8, 2015 2:46 PM

Beschrijving
2-2
2
DAU10421

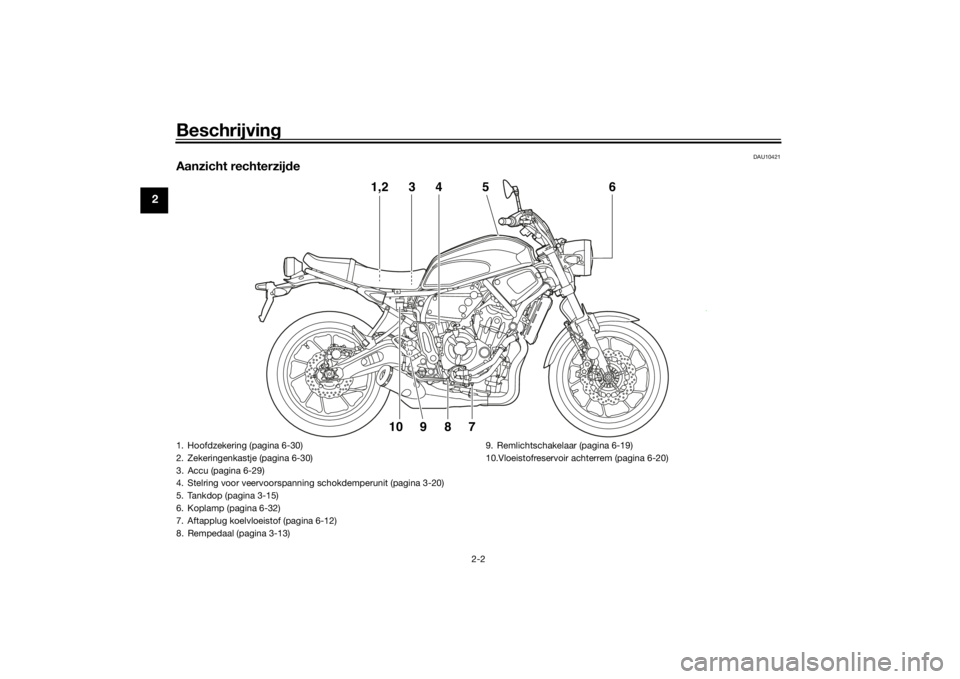

Aanzicht rechterzijde
4
6
5 3
1,2
8
7
9
10
1. Hoofdzekering (pagina 6-30)
2. Zekeringenkastje (pagina 6-30)
3. Accu (pagina 6-29)
4. Stelring voor veervoorspanning schokdemperunit (pagina 3-20)
5. Tankdop (pagina 3-15)
6. Koplamp (pagina 6-32)
7. Aftapplug koelvloeistof (pagina 6-12)
8. Rempedaal (pagina 3-13)9. Remlichtschakelaar (pagina 6-19)
10.Vloeistofreservoir achterrem (pagina 6-20)UB34D0D0.book Page 2 Wednesday, July 8, 2015 2:46 PM

Beschrijving
2-3
2
DAU10431

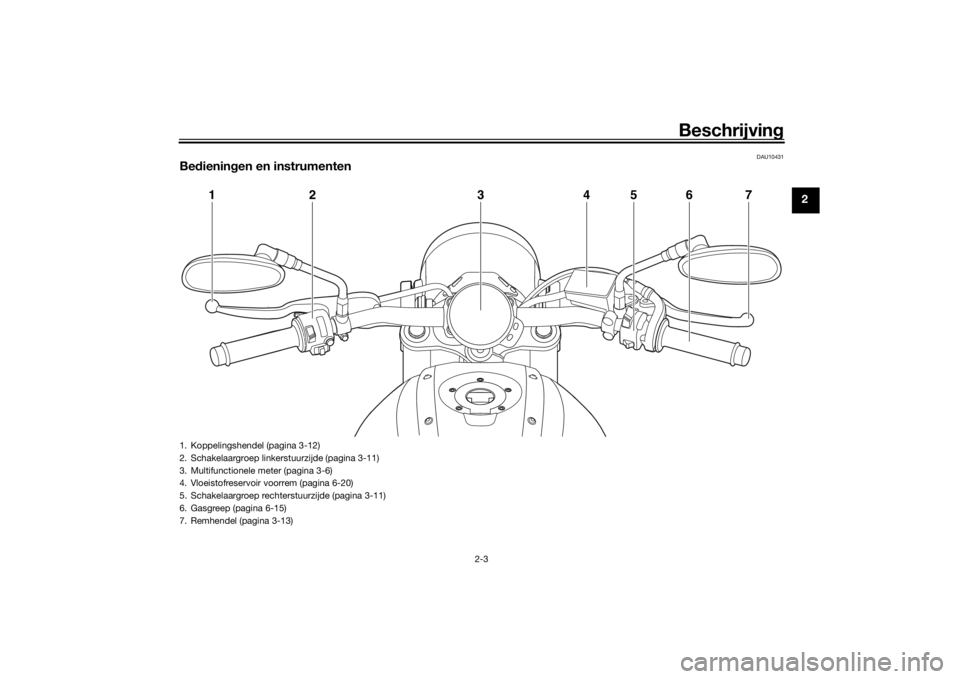

Bedieningen en instrumenten
1
2
4
3
5
6
7
1. Koppelingshendel (pagina 3-12)
2. Schakelaargroep linkerstuurzijde (pagina 3-11)
3. Multifunctionele meter (pagina 3-6)
4. Vloeistofreservoir voorrem (pagina 6-20)
5. Schakelaargroep rechterstuurzijde (pagina 3-11)
6. Gasgreep (pagina 6-15)
7. Remhendel (pagina 3-13)
UB34D0D0.book Page 3 Wednesday, July 8, 2015 2:46 PM

Werking van de bedieningselementen en instrumenten
3-1
3
DAU10978
StartblokkeersysteemDit voertuig is voorzien van een startblok-
keersysteem waarmee diefstal kan worden
bemoeilijkt door de codering van de stan-
daardsleutels te wijzigen. Het systeem be-
staat uit de volgende onderdelen:
een codeersleutel (met een rood bo-
vendeel)
twee standaardsleutels (met een
zwart bovendeel) die opnieuw kunnen
worden gecodeerd
een transponder (die is geïntegreerd in
de codeersleutel)
een startblokkeereenheid
een ECU
een controlelampje van de startblok-
kering (Zie pagina 3-5.)De sleutel met het rode bovendeel wordt
gebruikt om de twee standaardsleutels te
coderen. Het wijzigen van de codes is een
ingewikkelde procedure. Breng het voer-
tuig daarom met alle drie sleutels naar een
Yamaha dealer om deze opnieuw te laten
coderen. Gebruik de sleutel met het rode
bovendeel niet om met het voertuig te rij-
den. Deze sleutel dient uitsluitend te wor-
den gebruikt voor het opnieuw coderen van
de standaardsleutels. Gebruik altijd een
standaardsleutel om met het voertuig te rij-
den.
LET OP
DCA11822
ZORG DAT U DE CODEERSLEUTEL
NIET VERLIEST! NEEM DIRECT
CONTACT OP MET UW DEALER
ALS U HEM VERLOREN HEBT! Als
de codeersleutel verloren is, kun-
nen de standaardsleutels niet op-
nieuw gecodeerd worden. U kunt
het voertuig dan nog steeds starten
met de standaardsleutels, maar als
ze opnieuw gecodeerd moeten
worden (d.w.z. als er een nieuwe
standaardsleutel is gemaakt of als
alle sleutels verloren zijn), dient het
gehele startblokkeersysteem ver-
vangen te worden. Daarom wordt u
sterk aangeraden een van de stan-daardsleutels te gebruiken en de
codeersleutel op een veilige plek te
bewaren.
Dompel de sleutels nooit in water.
Stel de sleutels nooit bloot aan ex-
treem hoge temperaturen.
Leg de sleutels nooit vlakbij magne-
tische voorwerpen (zoals bijvoor-
beeld speakers enz.).
Plaats nooit voorwerpen die elektri-
sche signalen uitzenden vlakbij de
sleutels.
Plaats nooit zware voorwerpen op
de sleutels.
U mag de sleutels nooit slijpen of de
vorm ervan wijzigen.
U mag het plastic gedeelte van de
sleutels nooit demonteren.
Hang nooit twee sleutels van een
startblokkeersysteem aan dezelfde
sleutelring.
Bewaar de standaardsleutels en
ook de sleutels van andere start-
blokkeersystemen altijd op een an-
dere plek
dan de codeersleutel van
het voertuig.
Houd sleutels van andere startblok-
keersystemen altijd uit de buurt van
het contactslot, want anders kun-
nen ze signaalstoring veroorzaken.

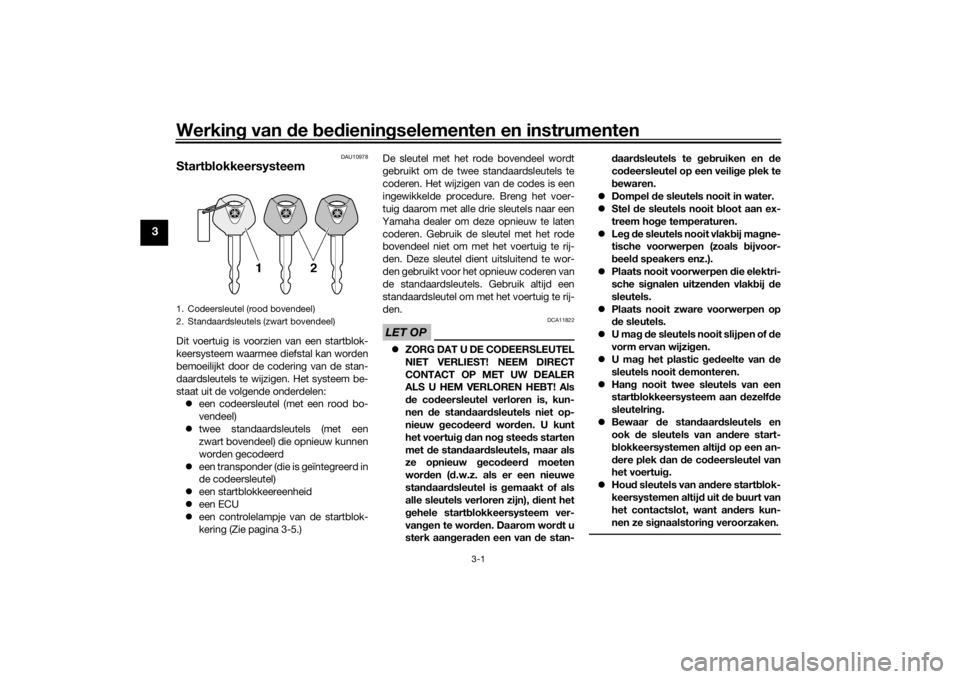

1. Codeersleutel (rood bovendeel)
2. Standaardsleutels (zwart bovendeel)UB34D0D0.book Page 1 Wednesday, July 8, 2015 2:46 PM

Werking van de bedieningselementen en instrumenten
3-2
3
DAU10474

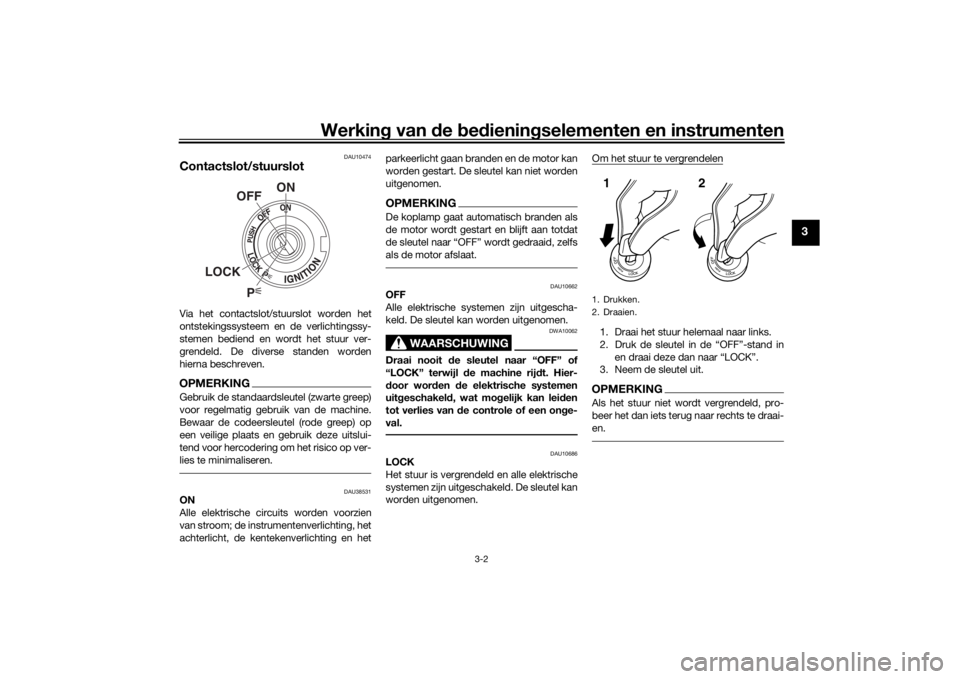

Contactslot/stuurslotVia het contactslot/stuurslot worden het
ontstekingssysteem en de verlichtingssy-
stemen bediend en wordt het stuur ver-
grendeld. De diverse standen worden
hierna beschreven.OPMERKINGGebruik de standaardsleutel (zwarte greep)
voor regelmatig gebruik van de machine.
Bewaar de codeersleutel (rode greep) op
een veilige plaats en gebruik deze uitslui-
tend voor hercodering om het risico op ver-
lies te minimaliseren.
DAU38531
ON
Alle elektrische circuits worden voorzien
van stroom; de instrumentenverlichting, het
achterlicht, de kentekenverlichting en hetparkeerlicht gaan branden en de motor kan
worden gestart. De sleutel kan niet worden
uitgenomen.
OPMERKINGDe koplamp gaat automatisch branden als
de motor wordt gestart en blijft aan totdat

als de motor afslaat.
DAU10662
OFF
Alle elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
WAARSCHUWING
DWA10062
Draai nooit de sleutel naar “OFF” of
“LOCK” terwijl de machine rijdt. Hier-
door worden de elektrische systemen
uitgeschakeld, wat mogelijk kan leiden
tot verlies van de controle of een onge-
val.
DAU10686
LOCK
Het stuur is vergrendeld en alle elektrische
systemen zijn uitgeschakeld. De sleutel kan
worden uitgenomen.Om het stuur te vergrendelen
1. Draai het stuur helemaal naar links.
2. Druk de sleutel in de “OFF”-stand in
en draai deze dan naar “LOCK”.
3. Neem de sleutel uit.OPMERKINGAls het stuur niet wordt vergrendeld, pro-
beer het dan iets terug naar rechts te draai-
en.
P
ON
OFF
LOCK

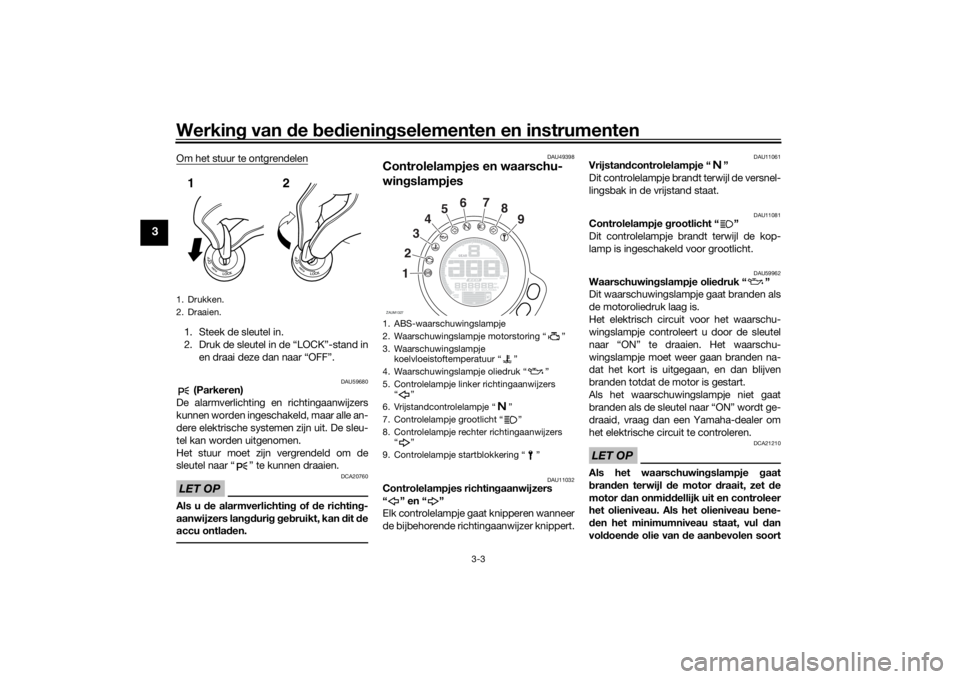

1. Drukken.
2. Draaien.12
UB34D0D0.book Page 2 Wednesday, July 8, 2015 2:46 PM

Werking van de bedieningselementen en instrumenten
3-3
3
Om het stuur te ontgrendelen1. Steek de sleutel in.
2. Druk de sleutel in de “LOCK”-stand in
en draai deze dan naar “OFF”.
DAU59680
(Parkeren)
De alarmverlichting en richtingaanwijzers
kunnen worden ingeschakeld, maar alle an-
dere elektrische systemen zijn uit. De sleu-
tel kan worden uitgenomen.
Het stuur moet zijn vergrendeld om de
sleutel naar “ ” te kunnen draaien.
LET OP
DCA20760
Als u de alarmverlichting of de richting-
aanwijzers langdurig gebruikt, kan dit de
accu ontladen.
DAU49398
Controlelampjes en waarschu-
wingslampjes
DAU11032
Controlelampjes richtingaanwijzers
“” en“”
Elk controlelampje gaat knipperen wanneer
de bijbehorende richtingaanwijzer knippert.
DAU11061
Vrijstandcontrolelampje “ ”
Dit controlelampje brandt terwijl de versnel-
lingsbak in de vrijstand staat.
DAU11081
Controlelampje grootlicht “ ”
Dit controlelampje brandt terwijl de kop-
lamp is ingeschakeld voor grootlicht.
DAU59962
Waarschuwingslampje oliedruk “ ”
Dit waarschuwingslampje gaat branden als
de motoroliedruk laag is.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschu-
wingslampje moet weer gaan branden na-
dat het kort is uitgegaan, en dan blijven
branden totdat de motor is gestart.
Als het waarschuwingslampje niet gaat
branden als de sleutel naar “ON” wordt ge-
draaid, vraag dan een Yamaha-dealer om
het elektrische circuit te controleren.LET OP
DCA21210
Als het waarschuwingslampje gaat
branden terwijl de motor draait, zet de
motor dan onmiddellijk uit en controleer
het olieniveau. Als het olieniveau bene-
den het minimumniveau staat, vul dan
voldoende olie van de aanbevolen soort
1. Drukken.
2. Draaien.12
1. ABS-waarschuwingslampje
2. Waarschuwingslampje motorstoring Ž
3. Waarschuwingslampje
koelvloeistoftemperatuur Ž
4. Waarschuwingslampje oliedruk Ž
5. Controlelampje linker richtingaanwijzers

6. Vrijstandcontrolelampje Ž
7. Controlelampje grootlicht Ž
8. Controlelampje rechter richtingaanwijzers

9. Controlelampje startblokkering ŽZAUM1327
1234567
8
9
UB34D0D0.book Page 3 Wednesday, July 8, 2015 2:46 PM

Werking van de bedieningselementen en instrumenten
3-4
3
bij tot het correcte niveau. Als het waar-
schuwingslampje oliedruk blijft branden
terwijl het olieniveau in orde is, zet dan
onmiddellijk de motor af en laat het
voertuig controleren door een Yamaha-
dealer.OPMERKINGAls het waarschuwingslampje niet uitgaat
nadat de motor is gestart, controleer dan
het motorolieniveau en vul indien nodig olie
bij. (Zie pagina 6-9.)
Als het waarschuwingslampje blijft branden
nadat u olie hebt bijgevuld, vraag dan een
Yamaha-dealer om het voertuig te contro-
leren.
DAU11447
Waarschuwingslampje
koelvloeistoftemperatuur “ ”
Dit waarschuwingslampje gaat branden als
de motor oververhit raakt. Zet in zo’n geval
de motor onmiddellijk af en geef deze de
tijd om af te koelen.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschu-
wingslampje moet enkele seconden oplich-
ten en dan uitgaan.Licht het waarschuwingslampje niet met-
een op wanneer u de sleutel naar “ON”
draait of blijft het lampje branden, laat het
elektrisch circuit dan door een Yamaha
dealer controleren.
LET OP
DCA10022
Laat de motor niet draaien terwijl deze
oververhit is.OPMERKINGBij machines met een of meer radia-
torkoelvinnen schakelt de radiator-
koelvin automatisch in of uit op basis
van de koelvloeistoftemperatuur in de
radiator.
Als de motor oververhit raakt, staan
op pagina 6-38 nadere instructies ver-
meld.
DAU11486
Waarschuwingslampje motorstoring
“”
Dit waarschuwingslampje gaat branden
wanneer er een probleem wordt aangege-
ven in het elektrisch circuit dat de motor
controleert. Als dit zich voordoet, vraag dan
een Yamaha-dealer de machine te contro-
leren.Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschu-
wingslampje moet enkele seconden oplich-
ten en dan uitgaan.
Licht het waarschuwingslampje niet met-
een op wanneer u de sleutel naar “ON”
draait of blijft het lampje branden, laat het
elektrisch circuit dan door een Yamaha
dealer controleren.
DAU69890
ABS-waarschuwingslampje “ ”
Onder normale omstandigheden gaat het
ABS-waarschuwingslampje branden als de
sleutel naar “ON” wordt gedraaid en uit als
met een snelheid van 10 km/h (6 mi/h) of
hoger wordt gereden.
Als het ABS-waarschuwingslampje:
niet gaat branden wanneer de sleutel
naar “ON” wordt gedraaid
gaat branden of knipperen tijdens het
rijden
niet uitgaat wanneer met een snelheid
van 10 km/h (6 mi/h) of hoger wordt
gereden
Werkt het ABS-systeem mogelijk niet goed.
Vraag als een van de bovenstaande geval-
len zich voordoet zo snel mogelijk een
Yamaha dealer het systeem te controleren.
(Zie pagina 3-14 voor uitleg over de wer-
king van het ABS-systeem.)
ABS
UB34D0D0.book Page 4 Wednesday, July 8, 2015 2:46 PM

Werking van de bedieningselementen en instrumenten
3-5
3
WAARSCHUWING
DWA16041
Als het ABS-waarschuwingslampje niet
uitgaat zodra met een snelheid van
10 km/h (6 mi/h) of hoger wordt gereden,
of als het waarschuwingslampje tijdens
het rijden gaat branden of knipperen,
keert het remsysteem terug naar con-
ventioneel remmen. Als een van de bo-
venstaande gevallen zich voordoet, of
als het waarschuwingslampje helemaal
niet gaat branden, rij dan extra voorzich-
tig om te voorkomen dat de remmen in
noodsituaties blokkeren. Laat het rem-
systeem en de elektrische circuits zo
snel mogelijk door een Yamaha dealer
controleren.
DAUM3620
Controlelampje startblokkering“”
Als de sleutel naar “OFF” wordt gedraaid,
begint het controlelampje na 30 seconden
continu te knipperen om aan te geven dat
het startblokkeersysteem is ingeschakeld.
Het controlelampje stopt na 24 uur met
knipperen, maar het startblokkeersysteem
blijft ingeschakeld.Het elektrisch circuit voor het controle-
lampje kan worden gecontroleerd door de
sleutel naar “ON” te draaien. Het controle-
lampje moet enkele seconden oplichten en
dan uitgaan.
Licht het controlelampje niet meteen op
wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.
De zelfdiagnosefunctie detecteert ook sto-
ringen in de circuits van het startblokkeer-
systeem.
Als er een probleem wordt gedetecteerd in
het startblokkeersysteem, gaat het contro-
lelampje startblokkering in een patroon
knipperen om een foutcode weer te geven.
OPMERKINGAls het controlelampje startblokkering
knippert in het patroon 5 keer langzaam ge-
volgd door 2 keer snel, betreft dit mogelijk
een storing in het transpondersignaal. Als
deze fout zich voordoet, probeer dan het
volgende. 1. Houd andere startblokkeersleutels uit
de buurt van het contactslot. Andere
startblokkeersleutels kunnen signaal-
storing veroorzaken, waardoor de mo-
tor weigert te starten.2. Start de motor met behulp van de co-
deersleutel.
3. Als de motor start, zet deze dan weer
uit en probeer hem opnieuw te starten
met de standaardsleutels.
4. Als de motor niet kan worden gestart
met een of beide standaardsleutels,
breng dan het voertuig, de codeer-
sleutel en beide standaardsleutels
naar een Yamaha dealer en laat de
standaardsleutels opnieuw coderen.
UB34D0D0.book Page 5 Wednesday, July 8, 2015 2:46 PM
