YAMAHA XSR 700 2018 Instructieboekje (in Dutch)

Periodiek onderhoud en afstelling
6-5
6
DAU71351
Algemeen smeer- en onderhoudsschemaNR. ITEMCONTROLE OF ONDERHOUDS-
BEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Diagnostische sy-
steemcontrole• Voer dynamische inspectie uit
met Yamaha diagnosegereed-
schap.
• Controleer de storingscodes.√√√√√√
2*Luchtfilterelement• Vervangen. Elke 40000 km (24000 mi)
3Aftapslang luchtfil-
terhuis• Reinigen.√√√√√
4 Koppeling• Controleer de werking.
• Afstellen.√√√√√
5*Voorrem• Controleer de werking, het vloei-
stofniveau en op vloeistoflekka-
ge.
• Vervang de remblokken indien
nodig.√√√√√√
6*Achterrem• Controleer de werking, het vloei-
stofniveau en op vloeistoflekka-
ge.
• Vervang de remblokken indien
nodig.√√√√√√
7*Remslangen• Controleer op scheurtjes en be-
schadigingen.√√√√√
• Vervangen. Elke 4 jaar
8*Remvloeistof• Verversen. Elke 2 jaar
9*Wielen• Controleer de speling en contro-
leer op beschadigingen.
• Vervang indien nodig.√√√√
UBU3D1D0.book Page 5 Wednesday, June 6, 2018 11:32 AM

Periodiek onderhoud en afstelling
6-6
6
10*Banden• Controleer op slijtage en bescha-
digingen.
• Vervang indien nodig.
• Controleer de bandspanning.
• Corrigeer indien nodig.√√√√√
11*Wiellagers• Controleer op speling of bescha-
digingen.√√√√
12*Lagers scharnier-
punt achterbrug• Controleer op een correcte wer-
king en overmatige speling.√√√√
• Smeren met lithiumvet. Elke 50000 km (30000 mi)
13 Aandrijfketting• Controleer de spanning, uitlijning
en conditie van de aandrijfketting.
• Stel de ketting af en smeer deze
grondig met een speciale smering
voor o-ringkettingen.Elke 1000 km (600 mi) en nadat de motorfiets is gewassen of ermee in de regen
of vochtige gebieden is gereden
14*Balhoofdlagers• Controleer of de lagers loszitten.√√ √
• Smeren met gematigde hoeveel-
heid lithiumvet.√√
15*Framebevestigin-
gen• Controleer of alle moeren, bouten
en schroeven stevig zijn vastge-
zet.√√√√√
16Scharnieras van
remhendel• Smeren met siliconenvet.√√√√√
17Scharnieras van
rempedaal• Smeren met lithiumvet.√√√√√
18Scharnieras van
koppelingshendel• Smeren met lithiumvet.√√√√√ NR. ITEMCONTROLE OF ONDERHOUDS-
BEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)
30000 km
(18000 mi)40000 km
(24000 mi)
UBU3D1D0.book Page 6 Wednesday, June 6, 2018 11:32 AM

Periodiek onderhoud en afstelling
6-7
6
19Scharnieras van
schakelpedaal• Smeren met lithiumvet.√√√√√
20 Zijstandaard• Controleer de werking.
• Smeren met lithiumvet.√√√√√
21*Zijstandaardscha-
kelaar• Controleer de werking en vervang
indien nodig.√√√√√√
22*Voorvork• Controleer op een correcte wer-
king en olielekkage.
• Vervang indien nodig.√√√√
23*Schokdemperunit• Controleer op een correcte wer-
king en olielekkage.
• Vervang indien nodig.√√√√
24*Relaisarm achter-
wielophanging en
scharnierpunten
verbindingsarm• Controleer de werking.√√√√
25 Motorolie• Verversen (warm de motor op al-
vorens olie af te tappen).
• Controleer het olieniveau en con-
troleer de machine op olielekka-
ge.√√√√√√
26 Oliefilterpatroon• Vervangen.√√√
27*Koelsysteem• Controleer het koelvloeistofni-
veau en controleer de machine
op vloeistoflekkage.√√√√√
• Verversen. Elke 3 jaar
28*Voor- en achterrem-
schakelaar• Controleer de werking.√√√√√√ NR. ITEMCONTROLE OF ONDERHOUDS-
BEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
UBU3D1D0.book Page 7 Wednesday, June 6, 2018 11:32 AM

Periodiek onderhoud en afstelling
6-8
6
DAU72800
OPMERKINGLuchtfilter
• Het luchtfilter op dit model is voorzien van een geolied papieren filterelement. Reinig dit niet met perslucht om beschadiging te
voorkomen.
• Het luchtfilterelement moet u vaker vervangen als u vaak in extreem vochtige of stoffige gebieden rijdt.
Hydraulisch remsysteem
• Controleer regelmatig het remvloeistofniveau en vul indien nodig bij.
• Elke twee jaar moeten de inwendige onderdelen van de hoofdremcilinders en de remklauwen worden vervangen en de remvloei-
stof worden ververst.
• De remslangen dienen elke vier jaar te worden vervangen, of wanneer deze zijn gescheurd of beschadigd.29*Bewegende delen
en kabels•Smeren.√√√√√
30*Gasgreephuis en
gaskabel• Controleer werking en vrije slag.
• Stel de vrije slag van de gaskabel
af indien nodig.
• Smeer het gasgreephuis en de
gaskabel.√√√√√
31*Lampen, richting-
aanwijzers en scha-
kelaars• Controleer de werking.
• Stel de koplamplichtbundel af.√√√√√√ NR. ITEMCONTROLE OF ONDERHOUDS-
BEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)UBU3D1D0.book Page 8 Wednesday, June 6, 2018 11:32 AM

Periodiek onderhoud en afstelling
6-9
6
DAU19653
Controleren van de bougiesBougies vormen belangrijke onderdelen
van de motor die periodiek moeten worden
gecontroleerd, bij voorkeur door een
Yamaha dealer. Omdat bougies door ver-
hitting en neerslag altijd langzaam slijten,
moeten de bougies worden verwijderd en
gecontroleerd volgens de tijden genoemd
in het periodieke smeer- en onderhouds-
schema. De conditie van de bougies kan
daarnaast veel duidelijk maken over de
conditie van de motor.
De porseleinen isolator rond de centrale
elektrode moet licht tot gemiddeld bruin
verkleurd zijn (de ideale kleur als normaal
met het voertuig wordt gereden), en alle
bougies in de motor horen dezelfde ver-
kleuring te hebben. Wanneer een bougie
een heel andere kleur vertoont, werkt de
motor mogelijk niet naar behoren. Probeer
dergelijke problemen niet zelf vast te stel-
len. Laat in plaats daarvan uw machine na-
kijken door een Yamaha dealer.
Vervang een bougie als de elektroden blij-
ken te zijn afgesleten en als overmatige
koolaanslag of andere neerslag gevonden
wordt.Voordat een bougie wordt aangebracht
moet de elektrodenafstand met een draad-
voelmaat worden gemeten; breng indien
nodig de elektrodenafstand op specificatie.
Reinig het oppervlak van de bougiepakking
en het pasvlak en verwijder eventueel vuil
uit de schroefdraad van de bougie.
OPMERKINGAls geen momentsleutel beschikbaar is,
wordt de bougie correct vastgezet door
handvast te zetten en dan nog 1/4…1/2 slagverder te draaien. De bougie moet echter
zo snel mogelijk naar het juiste aanhaalmo-
ment worden aangedraaid.
LET OP
DCA10841
Gebruik geen gereedschap om de bou-
giedop te verwijderen of aan te brengen,
om de bobinekabel niet te beschadigen.
De bougiedop is mogelijk lastig te ver-
wijderen omdat de rubber afdichting aan
het uiteinde stevig vastzit. Haal de bou-
giedop los door hem heen en weer te
draaien en tegelijkertijd los te trekken;
breng de bougiedop aan door heen en
weer te draaien en teg
elijkertijd aan te
drukken.
Voo rgeschreven bougie:
NGK/LMAR8A-9

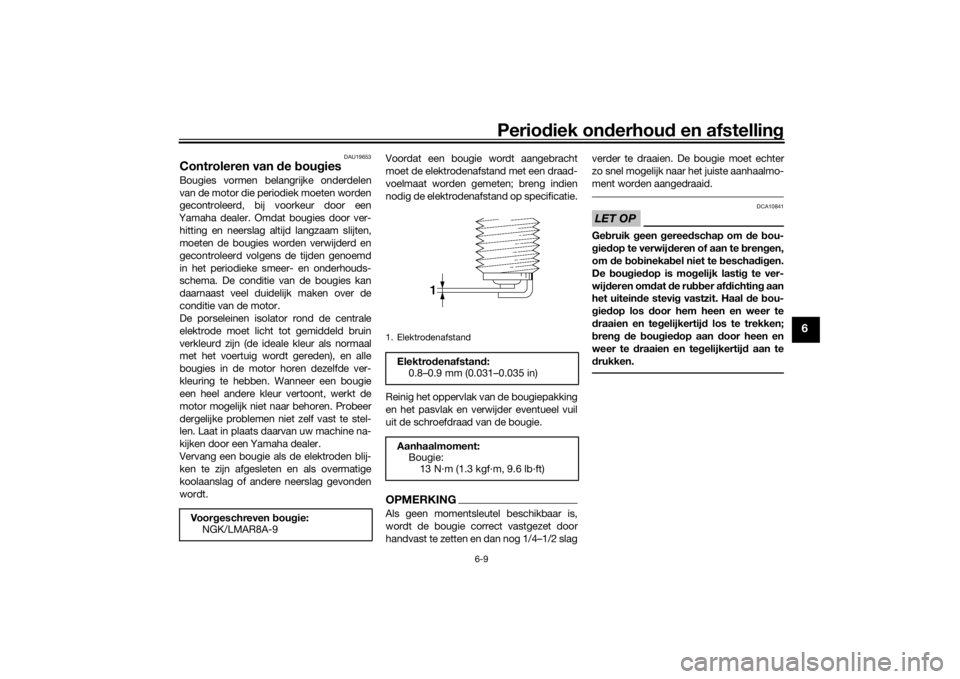

1. Elektrodenafstand
Elektrodenafstand:
0.8–0.9 mm (0.031–0.035 in)
Aanhaalmoment:
Bougie:
13 N·m (1.3 kgf·m, 9.6 lb·ft)
UBU3D1D0.book Page 9 Wednesday, June 6, 2018 11:32 AM

Periodiek onderhoud en afstelling
6-10
6
DAU36112
FilterbusDit model is voorzien van een filterbus die
voorkomt dat brandstofdampen naar de at-
mosfeer ontsnappen. Controleer alvorens
met deze machine te rijden het volgende:
Controleer alle slangaansluitingen.
Controleer de slangen en de filterbus
op barsten of beschadiging. Vervang
indien beschadigd.
Controleer de ontluchtingsinrichting
van de filterbus op verstopping en rei-
nig deze indien nodig.
DAU60472
Motorolie en oliefilterpatroonVóór iedere rit moet het motorolieniveau
worden gecontroleerd. Verder moet de olie
worden ververst en de oliefilterpatroon
worden vervangen volgens de intervalperi-
oden vermeld in het periodieke smeer- en
onderhoudsschema.
Om het motorolieniveau te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop. Wan-
neer de machine iets schuin staat, kan
het niveau al foutief worden afgelezen.
2. Start de motor, laat deze een paar mi-
nuten warmdraaien en zet hem dan af.
3. Wacht een paar minuten tot de olie tot
rust is gekomen en controleer dan het
olieniveau via het kijkglas voor het
motorolieniveau linksonder in het car-
ter.OPMERKINGHet motorolieniveau moet tussen de merk-
strepen voor minimum- en maximumniveau
staan.
4. Als de motorolie beneden de merk-
streep voor minimumniveau staat, vul
dan voldoende olie van de aanbevolen
soort bij tot het correcte niveau.OPMERKINGControleer de O-ring op beschadiging en
vervang deze indien nodig.

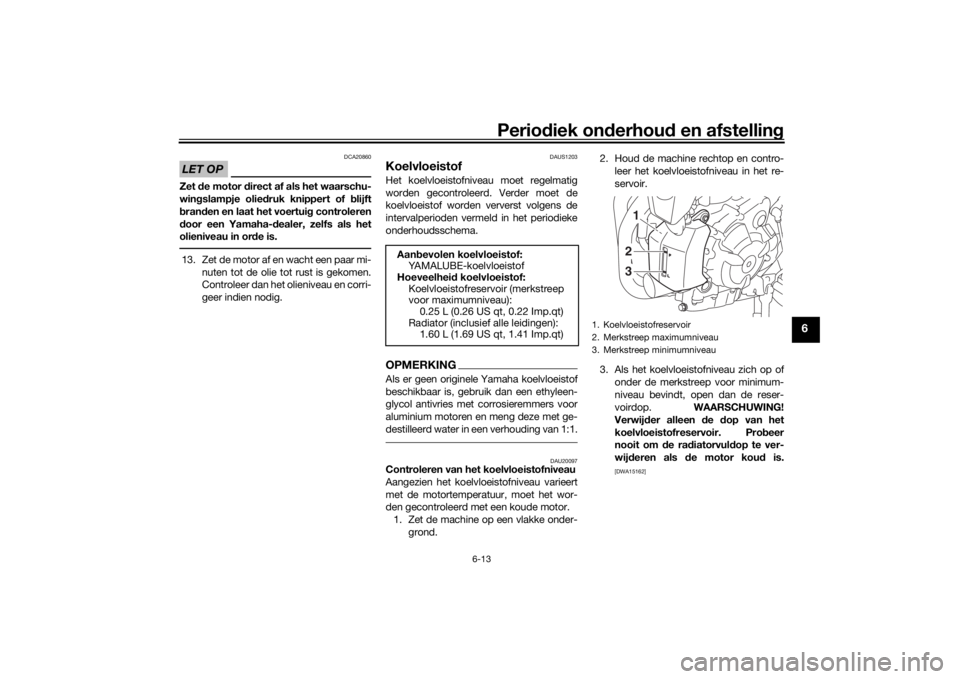

ZAUM1386
1. Olievuldop
2. Kijkglas olieniveau
3. Merkstreep maximumniveau
4. Merkstreep minimumniveau
1
2 3
4
UBU3D1D0.book Page 10 Wednesday, June 6, 2018 11:32 AM

Periodiek onderhoud en afstelling
6-11
6
Om de motorolie te verversen (met of
zonder vervanging van oliefilterpatroon)
1. Zet de machine op een vlakke onder-
grond.
2. Start de motor, laat deze een paar mi-
nuten warmdraaien en zet hem dan af.
3. Zet een olieopvangbak onder de mo-
tor om de gebruikte olie op te vangen.
4. Verwijder de olievuldop en de olieaf-
tapplug met de pakking om de olie uit
het carter te laten stromen.
OPMERKINGSla de stappen 5…7 over als de oliefilterpa-
troon niet wordt vervangen.5. Verwijder de oliefilterpatroon met een
oliefiltersleutel.
OPMERKINGDe Yamaha dealer kan een oliefiltersleutel
leveren.6. Smeer een dun laagje schone motor-
olie op de O-ring van de nieuwe oliefil-
terpatroon.OPMERKINGZorg dat de O-ring correct aanligt.7. Plaats de nieuwe oliefilterpatroon met
een oliefiltersleutel en zet hem dan
met een momentsleutel vast met het
voorgeschreven aanhaalmoment.
1. Olievuldop
2. O-ring
21

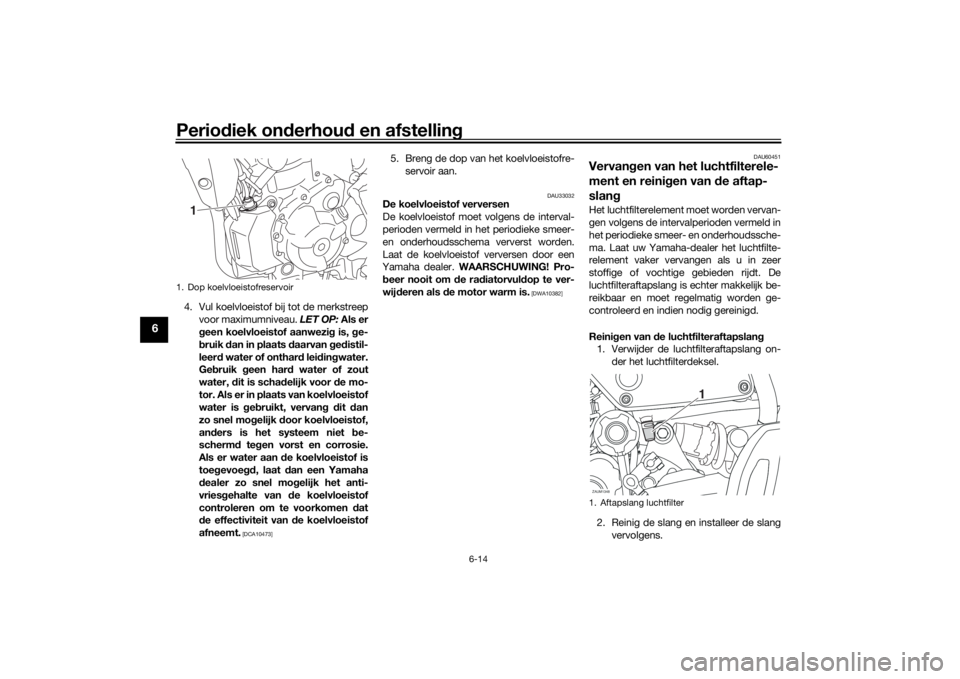

1. Olieaftapplug
2. Pakking
1. Oliefiltersleutel
2. Oliefilterpatroon
2
1
2
1
1. O-ring
UBU3D1D0.book Page 11 Wednesday, June 6, 2018 11:32 AM

Periodiek onderhoud en afstelling
6-12
6
8. Monteer de olieaftapplug met een
nieuwe pakking en zet de plug vast
met het voorgeschreven aanhaalmo-
ment.
9. Vul met de aangegeven hoeveelheid
van de aanbevolen motorolie.
OPMERKINGVeeg enige gemorste olie af nadat de motor
en het uitlaatsysteem zijn afgekoeld.LET OP
DCA11621
Om het slippen van de koppeling te
voorkomen (de motorolie smeert
immers ook de koppeling) mogen
geen chemische additieven worden
toegevoegd. Gebruik geen oliën
met een “CD” dieselspecificatie of
oliën met een hogere kwaliteit dan
gespecificeerd. Gebruik ook geen
oliën met een “ENERGY CONSER-
VING II” of hogere aanduiding.
Zorg dat er geen verontreinigingen
in het carter terecht komen.10. Controleer de O-ring op beschadiging
en vervang deze indien nodig.11. Breng de olievuldop aan en draai deze
vast.
12. Start de motor, laat deze een paar mi-
nuten stationair draaien en controleer
daarbij op olielekkage. Als er sprake is
van olielekkage, zet de motor dan di-
rect af en zoek de oorzaak.
OPMERKINGNadat de motor is gestart moet het waar-
schuwingslampje oliedruk uitgaan.

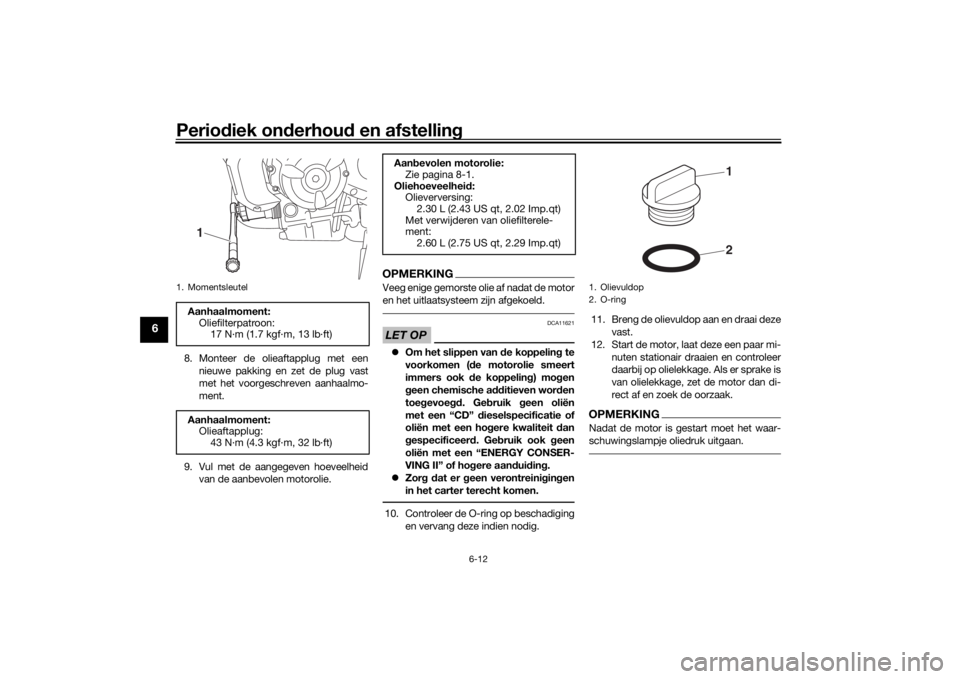

1. MomentsleutelAanhaalmoment:
Oliefilterpatroon:
17 N·m (1.7 kgf·m, 13 lb·ft)
Aanhaalmoment:
Olieaftapplug:
43 N·m (4.3 kgf·m, 32 lb·ft)1
Aanbevolen motorolie:
Zie pagina 8-1.
Oliehoeveelheid:
Olieverversing:
2.30 L (2.43 US qt, 2.02 Imp.qt)
Met verwijderen van oliefilterele-
ment:
2.60 L (2.75 US qt, 2.29 Imp.qt)
1. Olievuldop
2. O-ring
21
UBU3D1D0.book Page 12 Wednesday, June 6, 2018 11:32 AM

Periodiek onderhoud en afstelling
6-13
6
LET OP
DCA20860
Zet de motor direct af als het waarschu-
wingslampje oliedruk knippert of blijft
branden en laat het voertuig controleren
door een Yamaha-dealer, zelfs als het
olieniveau in orde is.13. Zet de motor af en wacht een paar mi-
nuten tot de olie tot rust is gekomen.
Controleer dan het olieniveau en corri-
geer indien nodig.
DAUS1203
KoelvloeistofHet koelvloeistofniveau moet regelmatig
worden gecontroleerd. Verder moet de
koelvloeistof worden ververst volgens de
intervalperioden vermeld in het periodieke
onderhoudsschema.OPMERKINGAls er geen originele Yamaha koelvloeistof
beschikbaar is, gebruik dan een ethyleen-
glycol antivries met corrosieremmers voor
aluminium motoren en meng deze met ge-
destilleerd water in een verhouding van 1:1.
DAU20097
Controleren van het koelvloeistofniveau
Aangezien het koelvloeistofniveau varieert
met de motortemperatuur, moet het wor-
den gecontroleerd met een koude motor.
1. Zet de machine op een vlakke onder-
grond.2. Houd de machine rechtop en contro-
leer het koelvloeistofniveau in het re-
servoir.
3. Als het koelvloeistofniveau zich op of
onder de merkstreep voor minimum-
niveau bevindt, open dan de reser-
voirdop. WAARSCHUWING!
Verwijder alleen de dop van het
koelvloeistofreservoir. Probeer
nooit om de radiatorvuldop te ver-
wijderen als de motor koud is.
[DWA15162]
Aanbevolen koelvloeistof:
YAMALUBE-koelvloeistof
Hoeveelheid koelvloeistof:
Koelvloeistofreservoir (merkstreep
voor maximumniveau):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiator (inclusief alle leidingen):
1.60 L (1.69 US qt, 1.41 Imp.qt)
1. Koelvloeistofreservoir
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
123
UBU3D1D0.book Page 13 Wednesday, June 6, 2018 11:32 AM

Periodiek onderhoud en afstelling
6-14
6
4. Vul koelvloeistof bij tot de merkstreep
voor maximumniveau. LET OP: Als er
geen koelvloeistof aanwezig is, ge-
bruik dan in plaats daarvan gedistil-
leerd water of onthard leidingwater.
Gebruik geen hard water of zout
water, dit is schadelijk voor de mo-
tor. Als er in plaats van koelvloeistof
water is gebruikt, vervang dit dan
zo snel mogelijk door koelvloeistof,
anders is het systeem niet be-
schermd tegen vorst en corrosie.
Als er water aan de koelvloeistof is
toegevoegd, laat dan een Yamaha
dealer zo snel mogelijk het anti-
vriesgehalte van de koelvloeistof
controleren om te voorkomen dat
de effectiviteit van de koelvloeistof
afneemt.
[DCA10473]
5. Breng de dop van het koelvloeistofre-
servoir aan.
DAU33032
De koelvloeistof verversen
De koelvloeistof moet volgens de interval-
perioden vermeld in het periodieke smeer-
en onderhoudsschema ververst worden.
Laat de koelvloeistof verversen door een
Yamaha dealer. WAARSCHUWING! Pro-
beer nooit om de radiatorvuldop te ver-
wijderen als de motor warm is.
[DWA10382]DAU60451
Vervangen van het luchtfilterele-
ment en reinigen van de aftap-
slangHet luchtfilterelement moet worden vervan-
gen volgens de intervalperioden vermeld in
het periodieke smeer- en onderhoudssche-
ma. Laat uw Yamaha-dealer het luchtfilte-
relement vaker vervangen als u in zeer
stoffige of vochtige gebieden rijdt. De
luchtfilteraftapslang is echter makkelijk be-
reikbaar en moet regelmatig worden ge-
controleerd en indien nodig gereinigd.
Reinigen van de luchtfilteraftapslang
1. Verwijder de luchtfilteraftapslang on-
der het luchtfilterdeksel.
2. Reinig de slang en installeer de slang
vervolgens.
1. Dop koelvloeistofreservoir
1
1. Aftapslang luchtfilterZAUM1348
1
UBU3D1D0.book Page 14 Wednesday, June 6, 2018 11:32 AM
