YAMAHA XSR 700 2019 Betriebsanleitungen (in German)

Regelmäßige Wartung und Einstellung
6-25
6
GAU23115
Gasdrehgriff und Gaszug kont-
rollieren und schmierenVor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug in einer Yamaha-Fach-
werkstatt gemäß den in der Wartungs- und
Schmiertabelle vorgeschriebenen Abstän-
den geschmiert werden.
Der Gaszug ist mit einer Gummiabdeckung
ausgestattet. Sicherstellen, dass die Abde-
ckung sicher eingebaut ist. Auch wenn die
Abdeckung korrekt eingebaut ist, schützt
sie den Seilzug nicht vollständig vor dem
Eindringen von Wasser. Daher bei der Rei-
nigung des Fahrzeugs darauf achten, dass
kein Wasser direkt auf die Abdeckung oder
den Seilzug gegossen wird. Bei Ver-
schmutzung den Seilzug oder die Abde-
ckung mit einem feuchten Tuch sauberwi-
schen.
GAU44276

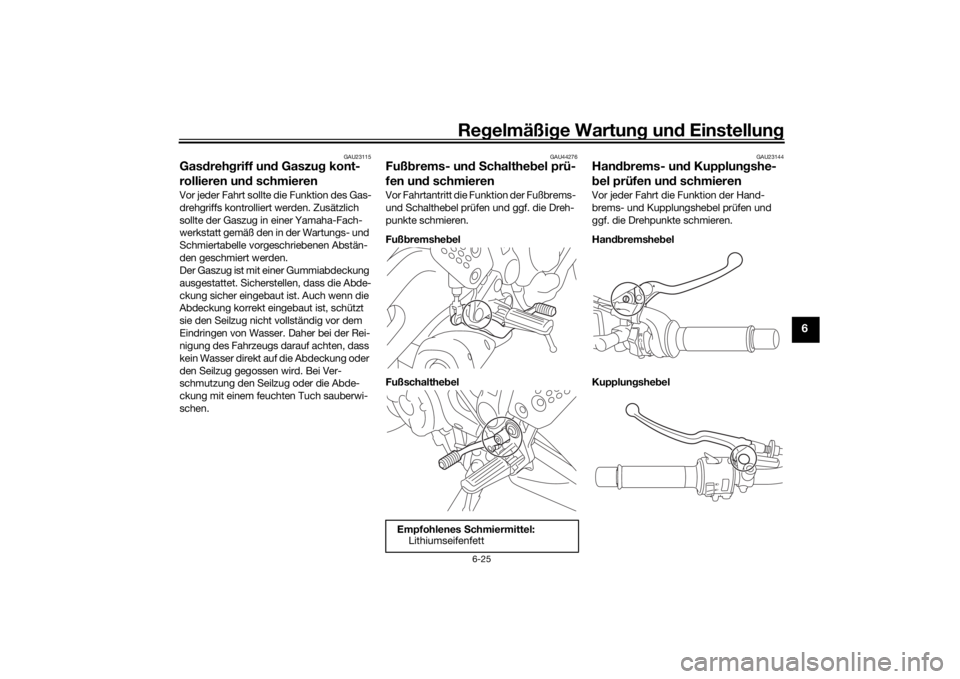

Fußbrems- und Schalthebel prü-
fen und schmierenVor Fahrtantritt die Funktion der Fußbrems-
und Schalthebel prüfen und ggf. die Dreh-
punkte schmieren.
Fußbremshebel
Fußschalthebel
GAU23144
Handbrems- und Kupplungshe-
bel prüfen und schmierenVor jeder Fahrt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren.
Handbremshebel
Kupplungshebel
Empfohlenes Schmiermittel:
Lithiumseifenfett
UBCNG0G0.book Page 25 Wednesday, January 30, 2019 11:59 AM

Regelmäßige Wartung und Einstellung
6-26
6
GAU23203

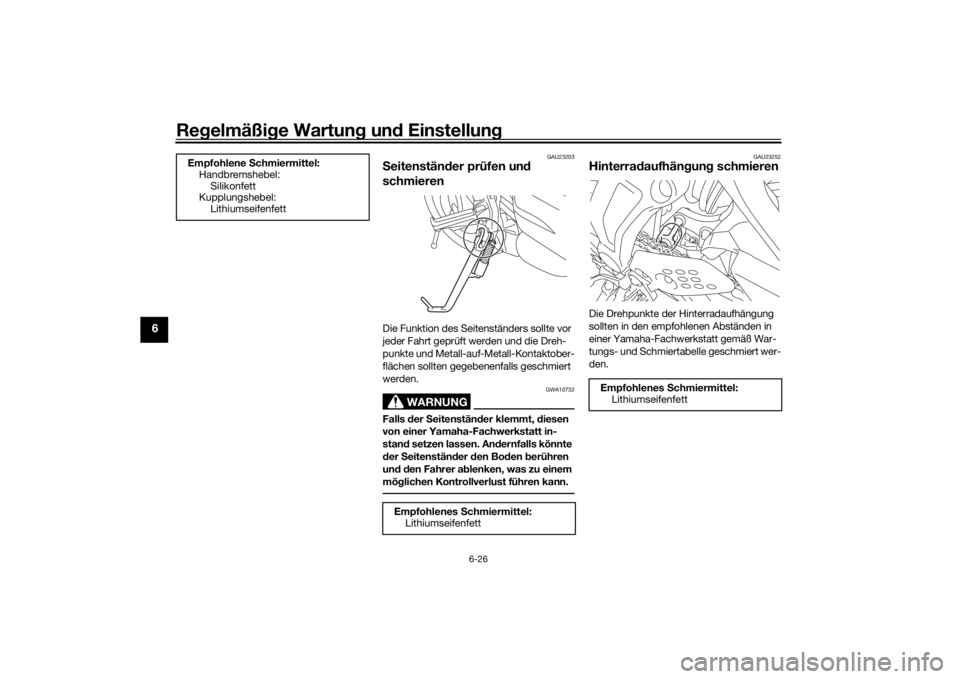

Seitenständer prüfen und
schmierenDie Funktion des Seitenständers sollte vor
jeder Fahrt geprüft werden und die Dreh-
punkte und Metall-auf-Metall-Kontaktober-
flächen sollten gegebenenfalls geschmiert
werden.
WARNUNG
GWA10732
Falls der Seitenständer klemmt, diesen
von einer Yamaha-Fachwerkstatt in-
stand setzen lassen. Andernfalls könnte
der Seitenständer den Boden berühren
und den Fahrer ablenken, was zu einem
möglichen Kontrollverlust führen kann.
GAU23252
Hinterradaufhängung schmierenDie Drehpunkte der Hinterradaufhängung
sollten in den empfohlenen Abständen in
einer Yamaha-Fachwerkstatt gemäß War-
tungs- und Schmiertabelle geschmiert wer-
den. Empfohlene Schmiermittel:
Handbremshebel:
Silikonfett
Kupplungshebel:
Lithiumseifenfett
Empfohlenes Schmiermittel:
Lithiumseifenfett
Empfohlenes Schmiermittel:
Lithiumseifenfett
UBCNG0G0.book Page 26 Wednesday, January 30, 2019 11:59 AM

Regelmäßige Wartung und Einstellung
6-27
6
GAUM1653

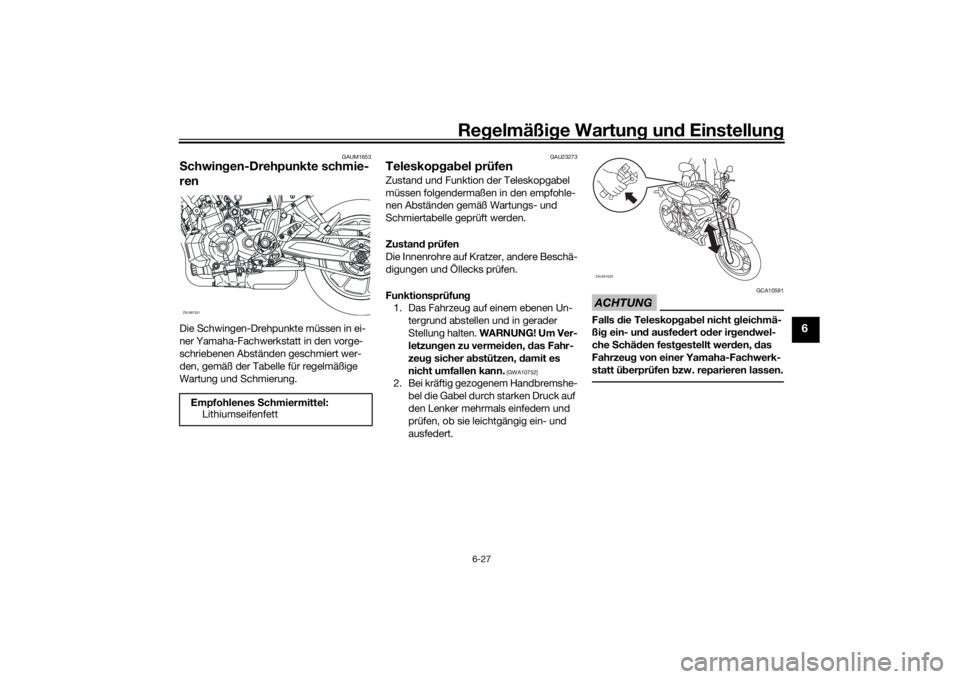

Schwingen-Drehpunkte schmie-
renDie Schwingen-Drehpunkte müssen in ei-
ner Yamaha-Fachwerkstatt in den vorge-
schriebenen Abständen geschmiert wer-
den, gemäß der Tabelle für regelmäßige
Wartung und Schmierung.
GAU23273
Teleskopgabel prüfenZustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
Die Innenrohre auf Kratzer, andere Beschä-
digungen und Öllecks prüfen.
Funktionsprüfung
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader
Stellung halten. WARNUNG! Um Ver-
letzungen zu vermeiden, das Fahr-
zeug sicher abstützen, damit es
nicht umfallen kann.
[GWA10752]
2. Bei kräftig gezogenem Handbremshe-
bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
ACHTUNG
GCA10591
Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer Yamaha-Fachwerk-
statt überprüfen bzw. reparieren lassen.
Empfohlenes Schmiermittel:
LithiumseifenfettZAUM1351
ZAUM1628
UBCNG0G0.book Page 27 Wednesday, January 30, 2019 11:59 AM

Regelmäßige Wartung und Einstellung
6-28
6
GAU23285

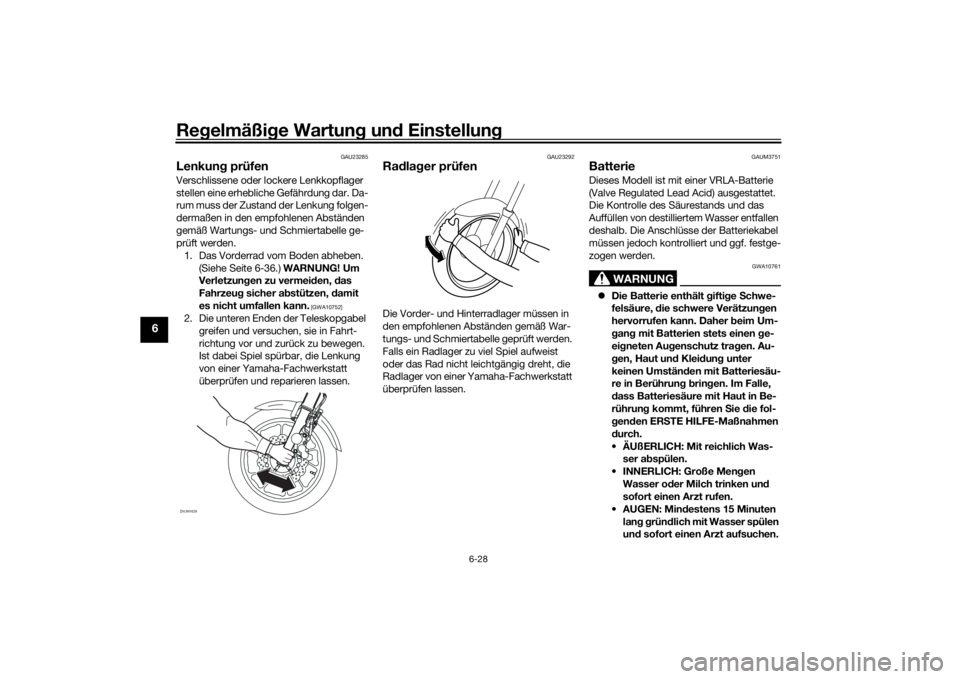

Lenkung prüfenVerschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.
1. Das Vorderrad vom Boden abheben.
(Siehe Seite 6-36.) WARNUNG! Um
Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit
es nicht umfallen kann.
[GWA10752]
2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
GAU23292
Radlager prüfenDie Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAUM3751
BatterieDieses Modell ist mit einer VRLA-Batterie
(Valve Regulated Lead Acid) ausgestattet.
Die Kontrolle des Säurestands und das
Auffüllen von destilliertem Wasser entfallen
deshalb. Die Anschlüsse der Batteriekabel
müssen jedoch kontrolliert und ggf. festge-
zogen werden.
WARNUNG
GWA10761
Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
hervorrufen kann. Daher beim Um-
gang mit Batterien stets einen ge-
eigneten Augenschutz tragen. Au-
gen, Haut und Kleidung unter
keinen Umständen mit Batteriesäu-
re in Berührung bringen. Im Falle,
dass Batteriesäure mit Haut in Be-
rührung kommt, führen Sie die fol-
genden ERSTE HILFE-Maßnahmen
durch.
ÄUßERLICH: Mit reichlich Was-
ser abspülen.
INNERLICH: Große Mengen
Wasser oder Milch trinken und
sofort einen Arzt rufen.
destens 15 Minuten
lang gründlich mit Wasser spülen
und sofort einen Arzt aufsuchen.
ZAUM1629
UBCNG0G0.book Page 28 Wednesday, January 30, 2019 11:59 AM

Regelmäßige Wartung und Einstellung
6-29
6
Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuer-
quellen von der Batterie fern halten.
Beim Laden der Batterie in ge-
schlossenen Räumen für ausrei-
chende Belüftung sorgen.
DIES UND BATTERIEN VON KIN-

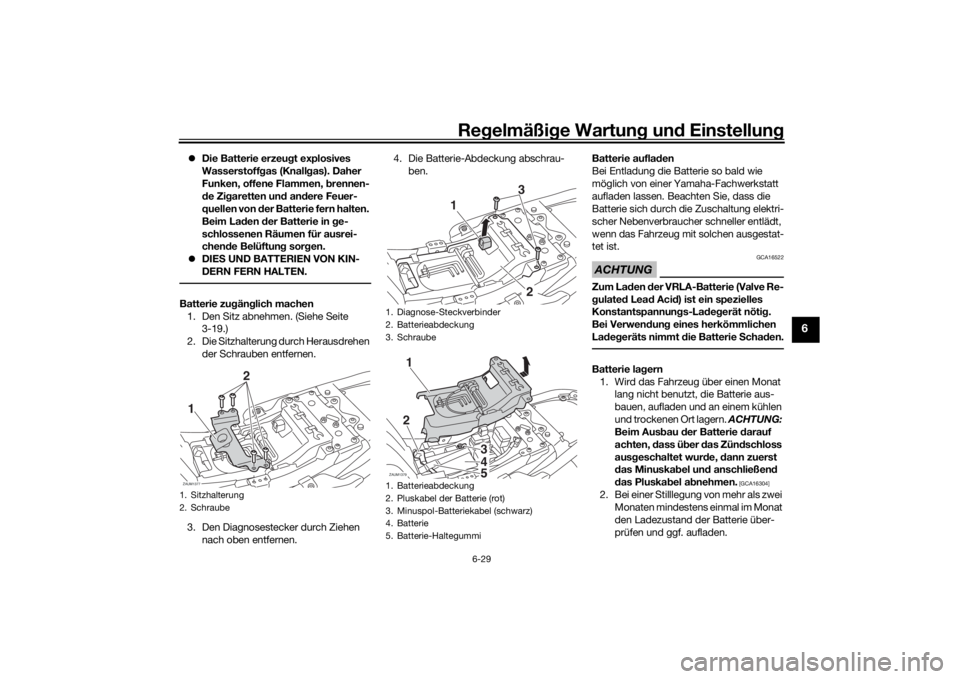

DERN FERN HALTEN.Batterie zugänglich machen
1. Den Sitz abnehmen. (Siehe Seite
3-19.)
2. Die Sitzhalterung durch Herausdrehen
der Schrauben entfernen.
3. Den Diagnosestecker durch Ziehen
nach oben entfernen.4. Die Batterie-Abdeckung abschrau-
ben.Batterie aufladen
Bei Entladung die Batterie so bald wie
möglich von einer Yamaha-Fachwerkstatt
aufladen lassen. Beachten Sie, dass die
Batterie sich durch die Zuschaltung elektri-
scher Nebenverbraucher schneller entlädt,
wenn das Fahrzeug mit solchen ausgestat-
tet ist.
ACHTUNG
GCA16522
Zum Laden der VRLA-Batterie (Valve Re-
gulated Lead Acid) ist ein spezielles
Konstantspannungs-Ladegerät nötig.
Bei Verwendung eines herkömmlichen
Ladegeräts nimmt die Batterie Schaden.Batterie lagern
1. Wird das Fahrzeug über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern. ACHTUNG:
Beim Ausbau der Batterie darauf
achten, dass über das Zündschloss
ausgeschaltet wurde, dann zuerst
das Minuskabel und anschließend
das Pluskabel abnehmen.
[GCA16304]
2. Bei einer Stilllegung von mehr als zwei
Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
1. Sitzhalterung
2. SchraubeZAUM1377
2
1
1. Diagnose-Steckverbinder
2. Batterieabdeckung
3. Schraube
1. Batterieabdeckung
2. Pluskabel der Batterie (rot)
3. Minuspol-Batteriekabel (schwarz)
4. Batterie
5. Batterie-Haltegummi
3
12
ZAUM1379
12
34
UBCNG0G0.book Page 29 Wednesday, January 30, 2019 11:59 AM

Regelmäßige Wartung und Einstellung
6-30
6
3. Vor der Montage die Batterie vollstän-
dig aufladen. ACHTUNG: Beim Ein-
bau der Batterie darauf achten,
dass über das Zündschloss ausge-
schaltet wurde, dann zuerst das
Pluskabel und anschließend das
Minuskabel anschließen.
[GCA16842]
4. Bei der Montage der Batterie sicher-
stellen, dass das Batterie-Pluskabel
durch die Öffnung im Batterie-Halte-
gummi geführt ist und beide Batterie-
kabel korrekt an die Batterieklemmen
angeschlossen sind.ACHTUNG
GCA16531
Die Batterie immer in aufgeladenem Zu-
stand halten. Die Lagerung einer entla-
denen Batterie kann die Batterie dauer-
haft beschädigen.5. Die Batterie-Abdeckung in die ur-
sprüngliche Lage bringen und fest-
schrauben.
6. Den Diagnosestecker durch Drücken
nach unten anbringen.
7. Die Sitzhalterung montieren. Hierzu
die Schrauben einsetzen und mit dem
vorgeschriebenen Anzugsmoment
festziehen.
GAUM3672
Sicherungen wechselnDie Hauptsicherung und die Sicherungs-
kästen befinden sich unter dem Sitz.
Zugang zu den Sicherungen
1. Den Sitz abnehmen. (Siehe Seite
3-19.)
2. Die Sitzhalterung durch Herausdrehen
der Schrauben entfernen.
3. Den Diagnosestecker durch Ziehen
nach oben entfernen.
4. Die Batterie-Abdeckung abschrau-
ben. Anzugsmoment:
Schrauben für Sitzhalterung:
7 N·m (0.7 kgf·m, 5.2 lb·ft)1. Sitzhalterung
2. SchraubeZAUM1377
2
1
UBCNG0G0.book Page 30 Wednesday, January 30, 2019 11:59 AM

Regelmäßige Wartung und Einstellung
6-31
6

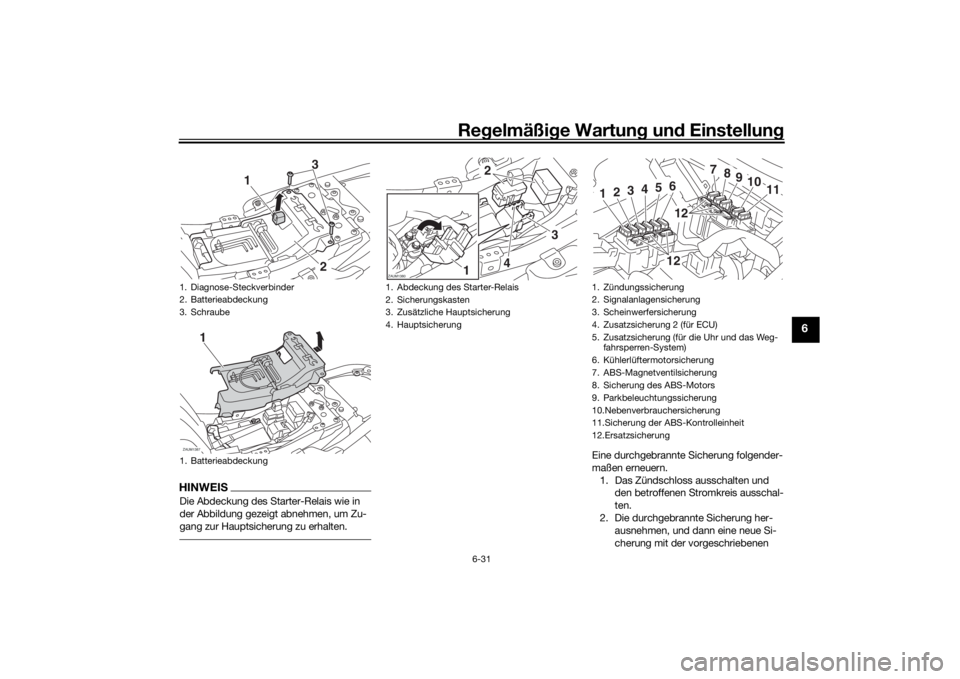

HINWEISDie Abdeckung des Starter-Relais wie in
der Abbildung gezeigt abnehmen, um Zu-
gang zur Hauptsicherung zu erhalten.
Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Das Zündschloss ausschalten und
den betroffenen Stromkreis ausschal-
ten.
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
1. Diagnose-Steckverbinder
2. Batterieabdeckung
3. Schraube
1. Batterieabdeckung
3
12
ZAUM1387
1
1. Abdeckung des Starter-Relais
2. Sicherungskasten
3. Zusätzliche Hauptsicherung
4. HauptsicherungZAUM1380
2
3
4
1
1. Zündungssicherung
2. Signalanlagensicherung
3. Scheinwerfersicherung
4. Zusatzsicherung 2 (für ECU)
5. Zusatzsicherung (für die Uhr und das Weg-
fahrsperren-System)
6. Kühlerlüftermotorsicherung
7. ABS-Magnetventilsicherung
8. Sicherung des ABS-Motors
9. Parkbeleuchtungssicherung
10.Nebenverbrauchersicherung
11.Sicherung der ABS-Kontrolleinheit
12.Ersatzsicherung
7
8
9
10
11
1
2
3
4
5
61212
UBCNG0G0.book Page 31 Wednesday, January 30, 2019 11:59 AM

Regelmäßige Wartung und Einstellung
6-32
6
Amperezahl einsetzen. WARNUNG!
Keine Sicherung mit einer höheren
als der vorgeschriebenen Ampere-
zahl verwenden, um Schäden an
elektrischen Komponenten und ei-
nen möglichen Brand zu vermei-
den.
[GWA15132]
3. Das Zündschloss einschalten und den
betroffenen Stromkreis einschalten,
um zu prüfen, ob das elektrische Sys-
tem einwandfrei arbeitet.4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
5. Nach dem Wechseln der Sicherung
die Batterie-Abdeckung in die ur-
sprüngliche Lage bringen und fest-
schrauben.
6. Den Diagnosestecker durch Drücken
nach unten anbringen.
7. Die Sitzhalterung montieren. Hierzu
die Schrauben einsetzen und mit dem
vorgeschriebenen Anzugsmoment
festziehen.
8. Sitzbank einbauen. Vo rgeschriebene Sicherungen:
Hauptsicherung:
30.0 A
Nebenverbrauchersicherung:
2.0 A
Scheinwerfersicherung:
15.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
10.0 A
Parkleuchten-Sicherung:
7.5 A
Kühlerlüftermotor-Sicherung:
10.0 A
Sicherung des ABS-Motors:
30.0 A
ABS-Magnetventilsicherung:
20.0 A
Sicherung des Kraftstoffeinspritz-
Systems:
10.0 A
Sicherung des ABS-Kontrolleinheit:
7.5 A
Zusatzsicherung:
7.5 A
Zusatzsicherung 2:
10.0 A
Anzugsmoment:
Schrauben für Sitzhalterung:
7 N·m (0.7 kgf·m, 5.2 lb·ft)
UBCNG0G0.book Page 32 Wednesday, January 30, 2019 11:59 AM

Regelmäßige Wartung und Einstellung
6-33
6
GAU34387

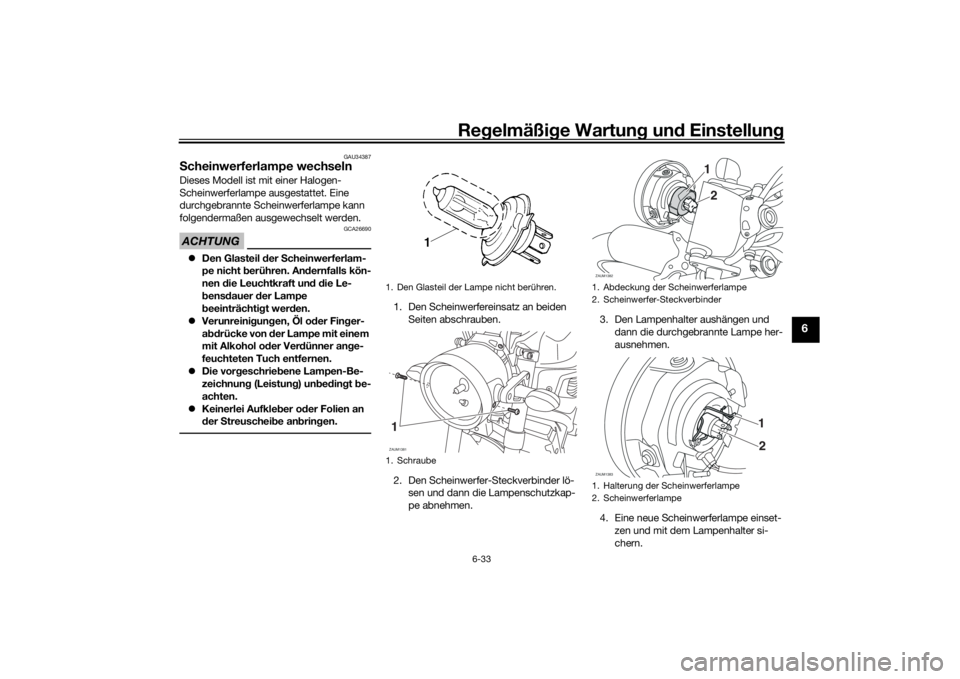

Scheinwerferlampe wechselnDieses Modell ist mit einer Halogen-
Scheinwerferlampe ausgestattet. Eine
durchgebrannte Scheinwerferlampe kann
folgendermaßen ausgewechselt werden.ACHTUNG
GCA26690
Den Glasteil der Scheinwerferlam-
pe nicht berühren. Andernfalls kön-
nen die Leuchtkraft und die Le-
bensdauer der Lampe
beeinträchtigt werden.
Verunreinigungen, Öl oder Finger-
abdrücke von der Lampe mit einem
mit Alkohol oder Verdünner ange-
feuchteten Tuch entfernen.
Die vorgeschriebene Lampen-Be-
zeichnung (Leistung) unbedingt be-
achten.
Keinerlei Aufkleber oder Folien an
der Streuscheibe anbringen.
1. Den Scheinwerfereinsatz an beiden
Seiten abschrauben.
2. Den Scheinwerfer-Steckverbinder lö-
sen und dann die Lampenschutzkap-
pe abnehmen.3. Den Lampenhalter aushängen und
dann die durchgebrannte Lampe her-
ausnehmen.
4. Eine neue Scheinwerferlampe einset-
zen und mit dem Lampenhalter si-
chern.1. Den Glasteil der Lampe nicht berühren.
1. SchraubeZAUM13811
1. Abdeckung der Scheinwerferlampe
2. Scheinwerfer-Steckverbinder
1. Halterung der Scheinwerferlampe
2. ScheinwerferlampeZAUM1382
21
ZAUM1383
21
UBCNG0G0.book Page 33 Wednesday, January 30, 2019 11:59 AM

Regelmäßige Wartung und Einstellung
6-34
6
5. Die Lampenschutzkappe aufsetzen
und dann den Steckverbinder einste-
cken.
6. Den Scheinwerfereinsatz festschrau-
ben.
7. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen las-
sen.
GAU45226
Standlichtlampe auswechseln Eine durchgebrannte Standlichtlampe kann
folgendermaßen ausgewechselt werden.
1. Den Scheinwerfereinsatz abschrau-
ben. (Siehe Seite 6-33.)
2. Die Fassung der Standlichtlampe (zu-
sammen mit der Lampe) herauszie-
hen.
3. Die durchgebrannte Lampe heraus-
ziehen.4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung (samt Lampe) einsetzen
und hineindrücken.
6. Den Scheinwerfereinsatz festschrau-
ben.1. Stecker der StandlichtlampeZAUM1384
1
1. StandlichtlampeZAUM1385
1
UBCNG0G0.book Page 34 Wednesday, January 30, 2019 11:59 AM
