Especificações
8-1
8
Dimensões:Comprimento total:2075 mm (81.7 in)
Largura total:
865 mm (34.1 in)
Altura total: 1120 mm (44.1 in)
Altura do assento: 855 mm (33.7 in)
Distância entre os eixos:
1405 mm (55.3 in)
Distância mínima do chão: 140 mm (5.51 in)
Raio de viragem mínimo: 2.7 m (8.86 ft)Peso:Massa em vazio:188 kg (414 lb)Motor:Ciclo de combustão:
4 tempos
Sistema de refrigeração: Refrigerado por circulação de líquido
Comando de válvulas: DOHC
Disposição do cilindro:
Em linha
Número de cilindros: 2 cilindro
Cilindrada: 689 cm³
Diâmetro × curso:
80.0 × 68.6 mm (3.15 × 2.70 in) Sistema de arranque:
Arrancador eléctrico
Óleo de motor:Marca recomendada:
Graus de viscosidade SAE:10W-40
Grau recomendado do óleo de motor:
Tipo SG de Serviço API ou superior, norma
JASO MA
Quantidade de óleo de motor:
Mudança de óleo:2.30 L (2.43 US qt, 2.02 Imp.qt)
Com remoção do filtro de óleo:
2.60 L (2.75 US qt, 2.29 Imp.qt)Quantidade de líquido refrigerante:Reservatório de refrigerante (até à marca de
nível máximo):0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiador (incluindo todas as vias): 1.60 L (1.69 US qt, 1.41 Imp.qt)Combustível:Combustível recomendado:Gasolina sem chumbo premium (E10
aceitável)
Capacidade do depósito de combustível: 14 L (3.7 US gal, 3.1 Imp.gal)
Volume da reserva de combustível: 2.7 L (0.71 US gal, 0.59 Imp.gal)
Injecção de combustível:Corpo do acelerador:Marca da identificação:1WS1 10Sistema de transmissão:Relação das velocidades:
1.ª: 2.846 (37/13)
2.ª:
2.125 (34/16)
3.ª: 1.632 (31/19)
4.ª: 1.300 (26/20)
5.ª:
1.091 (24/22)
6.ª: 0.964 (27/28)Pneu dianteiro:Tipo:
Sem câmara de ar
Dimensão: 120/70 ZR 17M/C(58W)
Fabricante/modelo: PIRELLI/MT60RSPneu traseiro:Tipo:Sem câmara de ar
Dimensão: 180/55 ZR 17M/C(73W)
Fabricante/modelo:
PIRELLI/MT60RS
UBCNP0P0.book Page 1 Monda y, February 18, 2019 11:13 AM

Especificações
8-2
8
Carga:Carga máxima:170 kg (375 lb)
(Peso total com condutor, passageiro, carga
e acessórios)Travão dianteiro:Tipo: Travão hidráulico com dois discosTravão traseiro:Tipo:Travão hidráulico com um discoSuspensão dianteira:Tipo:
Forquilha telescópicaSuspensão traseira:Tipo:Braço oscilante (suspensão de elo)Sistema eléctrico:Tensão do sistema:12 VBateria:Modelo:
YTZ10S
Voltagem, capacidade: 12 V, 8.6 Ah (10 HR)Farol dianteiro:Tipo de lâmpada:
Lâmpada de halogénioPotência da lâmpada:Farol dianteiro:H4, 60.0 W/55.0 W, 60.0 W/55.0 W
Luz do travão/farolim traseiro:
LED Sinal de mudança de direcção dianteiro:
10.0 W
Sinal de mudança de direcção traseiro: 10.0 W
Mínimos:
5.0 W
Luz da chapa de matrícula: 5.0 W
UBCNP0P0.book Page 2 Monda y, February 18, 2019 11:13 AM

Informações para o consumidor
9-1
9
PAU53562
Números de identificaçãoRegiste o número de identificação do veí-
culo, o número de série do motor e a infor-
mação da etiqueta do modelo nos espaços
fornecidos a seguir. Estes números de
identificação são necessários quando re-
gistar o veículo nas autoridades da sua
área e sempre que encomende peças so-
bresselentes a um concessionário
Yamaha.
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
NÚMERO DE SÉRIE DO MOTOR:
INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU26401

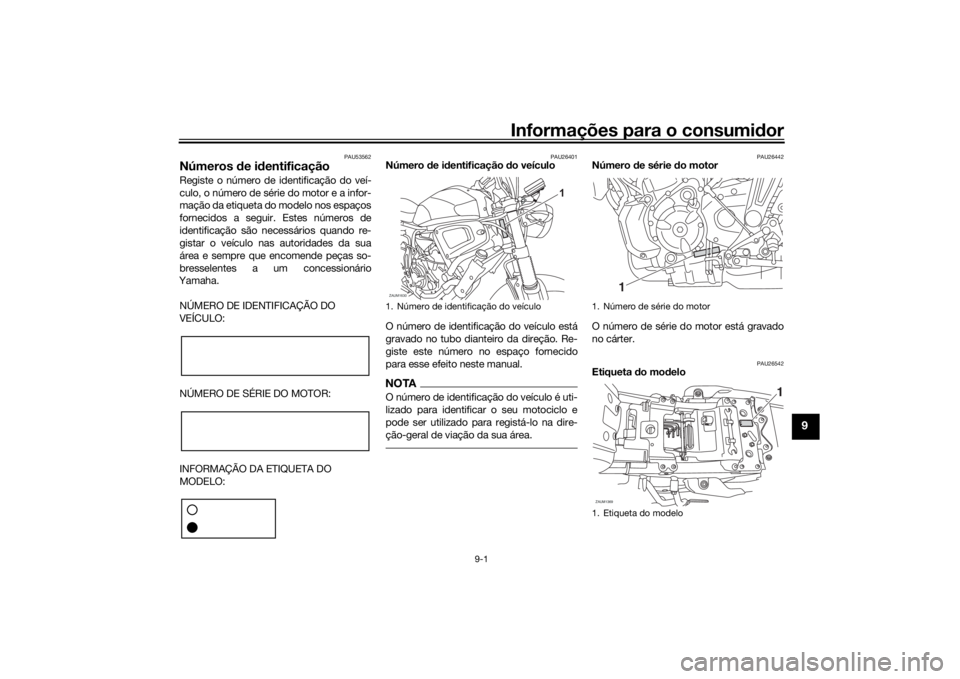

Número de identificação do veículo
O número de identificação do veículo está
gravado no tubo dianteiro da direção. Re-
giste este número no espaço fornecido
para esse efeito neste manual.NOTAO número de identificação do veículo é uti-
lizado para identificar o seu motociclo e
pode ser utilizado para registá-lo na dire-
ção-geral de viação da sua área.
PAU26442
Número de série do motor
O número de série do motor está gravado
no cárter.
PAU26542
Etiqueta do modelo
1. Número de identificação do veículoZAUM1630
1
1. Número de série do motor
1. Etiqueta do modelo
1
ZAUM1369
1
UBCNP0P0.book Page 1 Thursday, January 31, 2019 2:27 PM

Informações para o consumidor
9-2
9
A etiqueta do modelo está colocada no
chassis, por baixo do assento. (Consulte a
página 3-18.) Registe a informação cons-
tante nesta etiqueta no espaço providen-
ciado para esse efeito neste manual. Esta
informação será necessária para encomen-
dar peças sobresselentes a um concessio-
nário Yamaha.
PAU69910

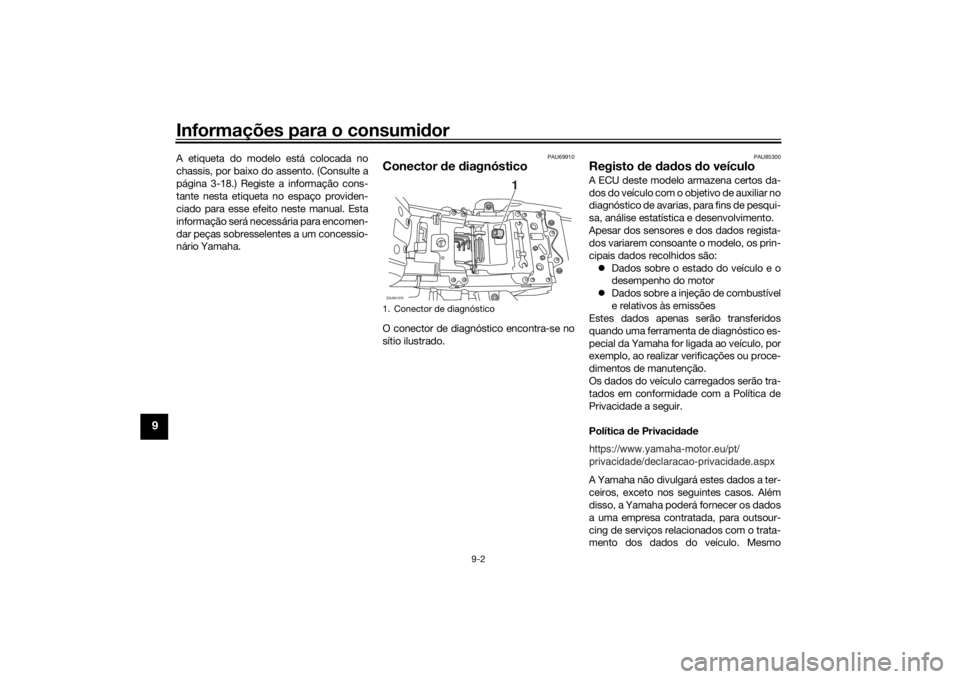

Conector de diagnósticoO conector de diagnóstico encontra-se no
sítio ilustrado.
PAU85300
Registo de dados do veículoA ECU deste modelo armazena certos da-
dos do veículo com o objetivo de auxiliar no
diagnóstico de avarias, para fins de pesqui-
sa, análise estatística e desenvolvimento.
Apesar dos sensores e dos dados regista-
dos variarem consoante o modelo, os prin-
cipais dados recolhidos são:
Dados sobre o estado do veículo e o
desempenho do motor
Dados sobre a injeção de combustível
e relativos às emissões
Estes dados apenas serão transferidos
quando uma ferramenta de diagnóstico es-
pecial da Yamaha for ligada ao veículo, por
exemplo, ao realizar verificações ou proce-
dimentos de manutenção.
Os dados do veículo carregados serão tra-
tados em conformidade com a Política de
Privacidade a seguir.
Política de Privacidade
A Yamaha não divulgará estes dados a ter-
ceiros, exceto nos seguintes casos. Além
disso, a Yamaha poderá fornecer os dados
a uma empresa contratada, para outsour-
cing de serviços relacionados com o trata-
mento dos dados do veículo. Mesmo
1. Conector de diagnósticoZAUM1370
1
https://www.yamaha-motor.eu/pt/
privacidade/declaracao-privacidade.aspx
UBCNP0P0.book Page 2 Thursday, January 31, 2019 2:27 PM

Informações para o consumidor
9-3
9
nesse caso, a Yamaha exigirá à empresa
contratada que trate corretamente os da-
dos do veículo fornecidos e garantirá que
os dados sejam tratados corretamente.
Com o consentimento do proprietário
do veículo
Se obrigada por força de lei
Para uso da Yamaha em situações de
litígio
Quando estes dados não estiverem
associados a um veículo ou proprietá-
rio específicos
UBCNP0P0.book Page 3 Thursday, January 31, 2019 2:27 PM
