Información relativa a la seguridad
1-3
1
El monóxido de carbono es un gas incolo-
ro, inodoro e insípido que puede estar pre-
sente aunque no se vea ni se huela nada
procedente del escape del motor. Se pue-
den acumular en tiempo muy breve niveles
letales de monóxido de carbono que le
postrarán rápidamente y le impedirán sal-
varse. Asimismo, en lugares cerrados o mal
ventilados pueden mantenerse niveles leta-
les de monóxido de carbono durante horas
o días. Si nota cualquier síntoma de enve-
nenamiento por monóxido de carbono
abandone el lugar inmediatamente, respire
aire fresco y SOLICITE TRATAMIENTO
MÉDICO. No ponga el motor en marcha en un
lugar cerrado. Aunque intente eliminar
los gases de escape con extractores o
ventanas y puertas abiertas, el mo-
nóxido de carbono puede alcanzar rá-
pidamente niveles peligrosos.
 No ponga en marcha el motor en luga-
res mal ventilados o parcialmente ce-
rrados como cobertizos, garajes o
cocheras.
 No ponga en marcha el motor en el
exterior cuando los gases de escape
puedan penetrar en un edificio a tra-
vés de aberturas como ventanas y
puertas. Carga
La incorporación de accesorios o carga
que modifiquen la distribución del peso de
la motocicleta puede reducir su estabilidad
y manejabilidad. Para evitar la posibilidad
de un accidente, tenga mucho cuidado al
añadir carga o accesorios a la motocicleta.
Si ha añadido carga o accesorios a la mo-
tocicleta, conduzca con mucha precau-
ción. A continuación, además de
información sobre accesorios, exponemos
algunas reglas generales que se deben ob-
servar en caso de cargar equipaje o añadir
accesorios a la motocicleta:
El peso total del conductor, el pasajero, los
accesorios y el equipaje no debe superar la
carga máxima.
La utilización de un vehí-
culo sobrecargado puede ocasionar un
accidente.
Cuando lo cargue dentro de este límite de
peso, tenga en cuenta lo siguiente:  El peso del equipaje y los accesorios
debe mantenerse lo más bajo y cerca
posible de la motocicleta. Sujete bien
los objetos más pesados lo más cerca
posible del centro del vehículo y distri-
buya el peso lo más uniformemente posible en ambos lados de la motoci-
cleta a fin de reduci
r al mínimo el des-
equilibrio o la inestabilidad.
 El desplazamiento de pesos puede
crear un desequilibrio repentino. Veri-
fique que los accesorios y la carga es-
tén bien sujetos a la motocicleta antes
de iniciar la marcha. Compruebe con
frecuencia las fijaciones de los acce-
sorios y las sujeciones de la carga.
• Ajuste correctamente la suspen-
sión en función de la carga que lle-
ve (únicamente en los modelos con
suspensión ajustable) y compruebe
el estado y la presión de los neumá-
ticos.
• No sujete nunca objetos grandes o
pesados al manillar, la horquilla de-
lantera o el guardabarros delantero.
Tales objetos, como por ejemplo
sacos de dormir, bolsas de lona o
tiendas de campaña, pueden crear
inestabilidad en el manejo o dismi-
nuir la respuesta de la dirección.
 Este vehículo no está diseñado
para arrastrar un remolque o para
acoplarle un sidecar.
Carga máxima:
170 kg (375 lb)UBCNS0S0.book Page 3 Monda y, February 18, 2019 11:04 AM

Información relativa a la seguridad
1-4
1
Accesorios originales Yamaha
La elección de los accesorios para el vehí-
culo es una decisión importante. Los acce-
sorios originales Yamaha que se pueden
adquirir únicamente en los concesionarios
Yamaha han sido diseñados, probados y
aprobados por Yamaha para su vehículo.
Muchas empresas sin relación con
Yamaha fabrican repuestos y accesorios u
ofrecen otras modificaciones para vehícu-
los Yamaha. Yamaha no puede probar los
productos que fabrican estas empresas.
Por tanto, Yamaha no puede respaldar ni
recomendar el uso de accesorios no vendi-
dos por Yamaha ni modificaciones no re-
comendadas específicamente por
Yamaha, incluso si las vende e instala un
concesionario Yamaha.
Repuestos, accesorios y modificaciones
no originales
Aunque algunos productos no originales
pueden tener un diseño y una calidad simi-
lares a los accesorios originales Yamaha,
debe tener presente que algunos de estos
accesorios no originales o modificaciones
no resultan adecuados debido a la posibili-
dad de que representen un peligro para us-
ted u otras personas. La instalación de
productos no originales o las modificacio-
nes realizadas en su vehículo que alterensu diseño o sus características de funcio-
namiento pueden representar, para usted y
otras personas, un peligro de daños perso-
nales graves o un accidente mortal. Es us-
ted responsable de los daños personales
relacionados con la alteración del vehículo.
Cuando instale accesorios, tenga en cuen-
ta las recomendaciones siguientes, así
como las que se facilitan en el apartado
“Carga”.
No instale nunca accesorios o lleve
carga que puedan afectar a las pres-
taciones de la motocicleta. Revise
cuidadosamente el accesorio antes
de utilizarlo, a fin de cerciorarse de
que de ningún modo reduzca la dis-
tancia al suelo ni el ángulo de inclina-
ción, ni limite el recorrido de la
suspensión, el recorrido de la direc-
ción o el funcionamiento de los man-
dos ni obstaculice las luces o
reflectores.
• Los accesorios montados en el ma-
nillar o en la zona de la horquilla de-
lantera pueden crear inestabilidad
por distribución de peso inadecua-
da o alteraciones aerodinámicas.
Se debe limitar al máximo el núme-
ro de accesorios montados en elmanillar o en la zona de la horquilla
delantera y tales accesorios debe-
rán ser lo más ligeros posible.
• Los accesorios voluminosos o
grandes pueden afectar gravemen-
te a la estabilidad de la motocicleta
por sus efectos aerodinámicos. La
motocicleta puede adquirir una ten-
dencia a levantarse por efecto del
viento de frente o hacerse inestable
con viento de costado. Estos acce-
sorios, asimismo, pueden provocar
inestabilidad al adelantar o ser ade-
lantado por vehículos de gran ta-
maño.
• Algunos accesorios pueden obligar
al conductor a desplazarse de su
posición normal de conducción.
Esta posición inadecuada limita la
libertad de movimiento del conduc-
tor y puede limitar su capacidad de
control; por tanto, no se recomien-
dan tales accesorios.
Tenga cuidado al añadir accesorios
eléctricos. Si los accesorios eléctricos
superan la capacidad del sistema
eléctrico de la motocicleta puede pro-
ducirse una avería eléctrica, la cual
puede provocar el apagado de las lu-
ces o la pérdida de potencia del mo-
tor, con el consiguiente peligro.
UBCNS0S0.book Page 4 Wednesday, January 30, 2019 1:12 PM

Información relativa a la seguridad
1-5
1
Neumáticos y llantas no originales
Los neumáticos y llantas con los que se en-
trega la motocicleta han sido diseñados
conforme a las prestaciones de la misma y
para aportar la combinación óptima de ma-
nejabilidad, frenada y confort. Es posible
que otros neumáticos, llantas, medidas y
combinaciones no resulten adecuados.
Consulte en la página 6-17 las especifica-
ciones de los neumáticos e información so-
bre su mantenimiento y sustitución.
Transporte de la motocicleta
Asegúrese de seguir las instrucciones si-
guientes antes de transportar la motocicle-
ta en otro vehículo.
Retire cualquier elemento suelto de la
motocicleta.
Compruebe que el grifo de gasolina (si
está equipado) esté cerrado y no haya
fugas de gasolina.
Ponga una marcha (modelos con
transmisión manual).
Asegure la motocicleta con sujecio-
nes o correas adecuadas fijadas a
piezas sólidas de la motocicleta,
como el bastidor o la brida triple de la
horquilla superior delantera (y no, por
ejemplo, los manillares montados en
goma, los intermitentes o cualquier
pieza que pudiera romperse). Elija laubicación de las correas con deteni-
miento para evitar que generen fric-
ción y rayen las superficies pintadas
durante el transporte.
Si es posible, la suspensión debería
estar comprimida en parte mediante
las sujeciones, para que la motocicle-
ta no rebote excesivamente durante el
transporte.UBCNS0S0.book Page 5 Wednesday, January 30, 2019 1:12 PM

Mantenimiento y ajustes periódicos
6-7
6
18Eje pivote de la ma-
neta de embrague• Lubricar con grasa a base de ja-
bón de litio.√√√√√
19Eje pivote del pedal
de cambio• Lubricar con grasa a base de ja-
bón de litio.√√√√√
20 Caballete lateral• Comprobar funcionamiento.
• Lubricar con grasa a base de ja-
bón de litio.√√√√√
21*Interruptor del ca-
ballete lateral• Compruebe el funcionamiento y
cámbielo según sea necesario.√√√√√√
22*Horquilla delantera• Comprobar funcionamiento y si
existen fugas de aceite.
• Cambiar si es necesario.√√√√
23*Conjunto amorti-
guador• Comprobar funcionamiento y si
existen fugas de aceite.
• Cambiar si es necesario.√√√√
24*Puntos de pivote
del brazo de aco-
plamiento y del bra-
zo de relé de la
suspensión trasera• Comprobar funcionamiento.√√√√
25 Aceite de motor• Cambiar (calentar el motor antes
de vaciarlo).
• Comprobar nivel de aceite y si
existen fugas.√√√√√√
26Cartucho del filtro
de aceite del motor•Cambiar.√√√ N.º ELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)
10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
UBCNS0S0.book Page 7 Wednesday, January 30, 2019 1:12 PM

Mantenimiento y ajustes periódicos
6-29
6
SAU23203

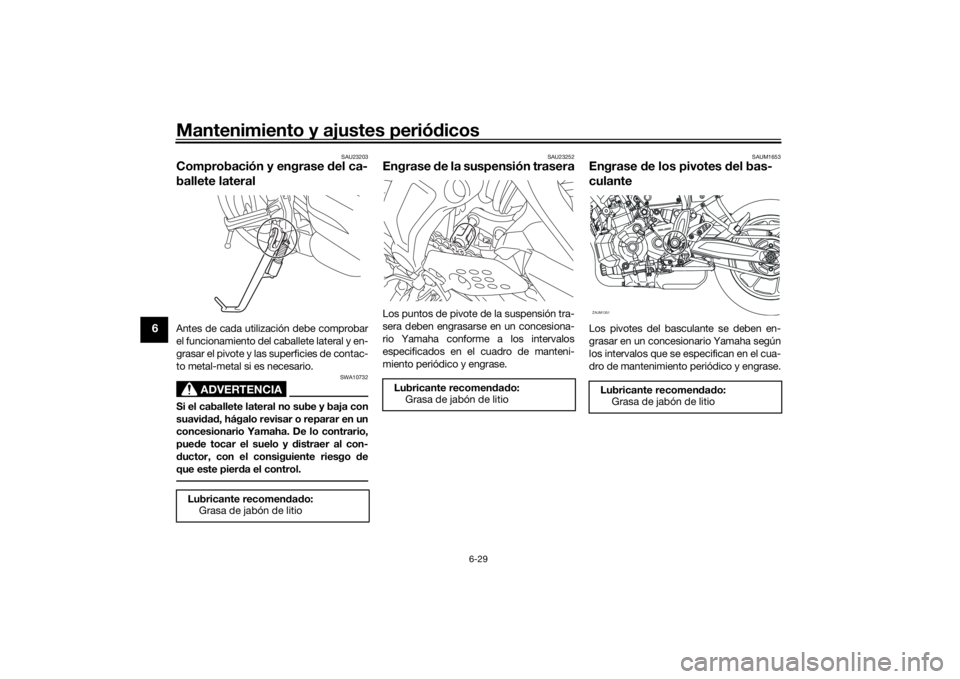

Comprobación y engrase del ca-
ballete lateralAntes de cada utilización debe comprobar
el funcionamiento del caballete lateral y en-
grasar el pivote y las superficies de contac-
to metal-metal si es necesario.
ADVERTENCIA
SWA10732
Si el caballete lateral no sube y baja con
suavidad, hágalo revisar o reparar en un
concesionario Yamaha. De lo contrario,
puede tocar el suelo y distraer al con-
ductor, con el consiguiente riesgo de
que este pierda el control.
SAU23252
Engrase de la suspensión traseraLos puntos de pivote de la suspensión tra-
sera deben engrasarse en un concesiona-
rio Yamaha conforme a los intervalos
especificados en el cuadro de manteni-
miento periódico y engrase.
SAUM1653
Engrase de los pivotes del bas-
culanteLos pivotes del basculante se deben en-
grasar en un concesionario Yamaha según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
Lubricante recomendado:
Grasa de jabón de litio
Lubricante recomendado:
Grasa de jabón de litio
Lubricante recomendado:
Grasa de jabón de litioZAUM1351
UBCNS0S0.book Page 29 Wednesday, January 30, 2019 1:12 PM

Especificaciones
8-2
8
Carga:Carga máxima:170 kg (375 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)Freno delantero:Tipo: Freno hidráulico de doble discoFreno trasero:Tipo:Freno hidráulico monodiscoSuspensión delantera:Tipo:
Horquilla telescópicaSuspensión trasera:Tipo:Basculante (suspensión de unión)Sistema eléctrico:Sistema de tensión:12 VBatería:Modelo:
YTZ10S
Voltaje, capacidad: 12 V, 8.6 Ah (10 HR)Faro delantero:Tipo de bombilla:
Bombilla halógenaPotencia de la bombilla:Faro:H4, 60.0 W/55.0 W, 60.0 W/55.0 W
Luz de freno y posterior:
LED Luz de intermitencia delantera:
10.0 W
Luz de intermitencia trasera: 10.0 W
Luz auxiliar:
5.0 W
Luz de la matrícula: 5.0 W
UBCNS0S0.book Page 2 Monda y, February 18, 2019 11:21 AM

Índice alfabético
10-2
10
NNeumáticos .......................................... 6-17
Número de identificación del vehículo ... 9-1
Número de serie del motor..................... 9-1
Números de identificación...................... 9-1PPastillas de freno delantero y
trasero, comprobación ....................... 6-22
Pedal de cambio................................... 3-12
Pedal de freno ...................................... 3-13
Pedales de freno y cambio,
comprobación y engrase ................... 6-27
Pivotes del basculante, engrase .......... 6-29
Puño del acelerador y cable,
comprobación y engrase ................... 6-27RRegistro de los datos, vehículo .............. 9-2
Rodaje del motor .................................... 5-4
Ruedas ................................................. 6-20SSistema de corte del circuito de
encendido .......................................... 3-22
Sistema inmovilizador ............................ 3-1
Situación de las piezas ........................... 2-1
Suspensión trasera, engrase ................ 6-29TTapón del depósito de gasolina ........... 3-14
Tubo respiradero del depósito de
gasolina .............................................. 3-17YYamalube.............................................. 6-14
UBCNS0S0.book Page 2 Wednesday, January 30, 2019 1:12 PM
