Entretien périodique et réglage
6-5
6
FAU71353
Tableau des entretiens et graissages pério diquesNº ÉLÉMENTS CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Contrôle
du sys-
tème de diagnostic • Réaliser une inspection dyna-
mique à l’aide de l’outil de dia-
gnostic des pannes Yamaha.
• Vérifier les codes d’erreur. √√√√√√
2 *Élément
du filtre à
air • Remplacer. Tous les 40000 km (24000 mi)
3 Tu b e
de vi dange du
boîtier de filtre à air • Nettoyer.
√√√√√
4Embrayage • Contrôler le fonctionnement.
•Régler.
√√√√√
5 *Frein avant • Contrôler le fonctionnement, le
niveau du liquide et s’assurer de
l’absence de fuite.
• Remplacer les plaquettes de frein si nécessaire. √√√√√√
6 *Frein arrière • Contrôler le fonctionnement, le
niveau du liquide et s’assurer de
l’absence de fuite.
• Remplacer les plaquettes de frein si nécessaire. √√√√√√
7 *Durites de frein • S’assurer de l’absence de cra-
quelures ou autre endommage-
ment. √√√√√
• Remplacer. Tous les 4 ans
8 *Liqui de de frein • Changer. Tous les 2 ans
UBJVF0F0.book Page 5 Tuesday, December 15, 2020 5:10 PM

Entretien périodique et réglage
6-6
6
9 *Roues • Contrôler le voile et l’état.
• Remplacer si nécessaire. √√√√
10 *Pneus • Contrôler la profondeur de sculp-
ture et l’état des pneus.
• Remplacer si nécessaire.
• Contrôler la pression de gonflage.
• Corriger si nécessaire. √√√√√
11 *Roulements de roue • S’assurer qu’ils n’ont pas de jeu
et ne sont pas endommagés. √√√√
12 *Roulements
d’arti-
culation de bras os-
cillant • S’assurer du bon fonctionne-
ment et de l’absence de jeu ex-
cessif. √√√√
• Lubrifier à la graisse à base de savon au lithium. Tous les 50000 km (30000 mi)
13 Chaîne
de transmis-
sion • Contrôler la tension, l’alignement
et l’état de la chaîne.
• Régler et lubrifier abondamment la chaîne avec un lubrifiant spé-
cial pour chaîne à joints toriques. Tous les 1000 km (600 mi) et après le nettoya
ge de la moto, la conduite sous la
pluie ou la conduite dans des régions humides
14 *Roulements
de di-
rection • S’assurer qu’il n’y a pas de jeu.
√√ √
• Regarnir modérément de graisse à base de savon au lithium. √√
15 *Visserie du châssis • S’assurer du serrage correct de
toute la visserie. √√√√√
16 Axe
de pivot de le-
vier d e frein • Lubrifier à la graisse silicone.
√√√√√
17 Axe
de pivot de pé-
d ale de frein • Lubrifier à la graisse à base de
savon au lithium. √√√√√
Nº ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 m
i)10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UBJVF0F0.book Page 6 Tuesday, December 15, 2020 5:10 PM

Entretien périodique et réglage
6-7
6
18 Axe
de pivot de le-
vier d ’embrayage • Lubrifier à la graisse à base de
savon au lithium. √√√√√
19 Axe
de pivot de sé-
lecteur au pie d• Lubrifier à la graisse à base de
savon au lithium. √√√√√
20 Béquille latérale • Contrôler le fonctionnement.
• Lubrifier à la graisse à base de
savon au lithium. √√√√√
21 *Contacteur
de bé-
quille latérale • Contrôler le fonctionnement et
remplacer si nécessaire. √√√√√√
22 *Fourche avant • Contrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile.
• Remplacer si nécessaire. √√√√
23 *Combiné ressort-
amortisseur • Contrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile.
• Remplacer si nécessaire. √√√√
24 *Points pivots
de
bras relais et bras
d e raccor dement de
suspension arrière • Contrôler le fonctionnement.
√√√√
25 Huile moteur • Changer (chauffer le moteur
avant d’effectuer la vidange).
• Contrôler le niveau d’huile et s’assurer de l’absence de fuites
d’huile. √√√√√√
26 Cartouche
du filtre
à huile moteur • Remplacer.
√√√
Nº ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UBJVF0F0.book Page 7 Tuesday, December 15, 2020 5:10 PM

Entretien périodique et réglage
6-8
6
27 *Circuit
de refroi dis-
sement • Contrôler le niveau de liquide de
refroidissement et s’assurer de
l’absence de fuites de liquide. √√√√√
• Changer. Tous les 3 ans
28 *Contacteur
de feu
stop sur frein avant
et arrière • Contrôler le fonctionnement.
√√√√√√
29 *Pièces mobiles et
câbles • Lubrifier.
√√√√√
30 *Logement
de la poi-
gnée des gaz et
câble • Contrôler le fonctionnement et la
garde.
• Régler le jeu du câble des gaz si nécessaire.
• Lubrifier le logement de la poi- gnée des gaz et le câble des gaz. √√√√√
31 *Éclairage, signalisa-
tion et contacteurs • Contrôler le fonctionnement.
• Régler le faisceau de phare.
√√√√√√
Nº ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)UBJVF0F0.book Page 8 Tuesday, December 15, 2020 5:10 PM

Entretien périodique et réglage
6-9
6
FAU72800
N.B. Filtre à air
• L’élément équipant le filtre à air de ce modèle est en papier huilé et est jetable. Il convient dès lors de ne pas le nettoyer à l’air
comprimé sous peine de l’endommager.
• Il convient de remplacer plus fréquemment l’élément si le véhicule est utilisé dans des zones très poussiéreuses ou humides.
 Entretien des freins hydrauliques
• Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.
• Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de frein tous les deux ans.
• Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
UBJVF0F0.book Page 9 Tuesday, December 15, 2020 5:10 PM

Entretien périodique et réglage
6-10
6
FAU19653
Contrôle des bougiesLes bougies sont des pièces importantes
du moteur et elles doivent être contrôlées
régulièrement, de préférence par un con-
cessionnaire Yamaha. Les bougies doivent
être démontées et contrôlées aux fré-
quences indiquées dans le tableau des en-
tretiens et graissages périodiques, car la
chaleur et les dépôts finissent par les user.
L’état des bougies peut en outre révéler
l’état du moteur.
La porcelaine autour de l’électrode centrale
de chaque bougie doit être de couleur café
au lait clair ou légè rement foncé, couleur
idéale pour un véhicule utilisé dans des
conditions normales. Si la couleur d’une
bougie est nettement différente, le moteur
pourrait présenter une anomalie. Ne jamais
essayer de diagnostiquer soi-même de tels
problèmes. Il est préférable de confier le
véhicule à un concessionnaire Yamaha.
Si l’usure des électrodes est excessive ou
les dépôts de calamine ou autres sont trop
importants, il convient de remplacer la bou-
gie concernée. Avant de monter une bougie, il faut mesurer
l’écartement de ses électrodes à l’aide d’un
jeu de cales d’épaisseur et le régler si né-
cessaire.
Nettoyer la surface du joint de la bougie et
ses plans de joint, puis nettoyer soigneuse-
ment les filets de bougie.
N.B.Si une clé dynamométrique n’est pas dis-
ponible lors du montage d’une bougie, une
bonne approximation consiste à serrer de1/4–1/2 tour supplémentaire après le ser-
rage à la main. Il fa
udra toutefois serrer la
bougie au couple spécifié le plus rapide-
ment possible.
ATTENTION
FCA10841
Afin d’éviter d’en dommager la fiche ra-
pi de de la bobine d’allumage, ne jamais
utiliser d’outil quel qu’il soit pour retirer
ou remonter le capuchon de bougie. Il se
peut que le capuchon de bougie soit dif-
ficile à retirer, car le joint en caoutchouc
placé à son extrémité tient fermement.
Pour retirer le capuchon de bougie, il
suffit de le tirer vers le haut tout en le
tournant quelque peu dans les d eux
sens. Pour le remettre en place, l’enfon-
cer tout en le tournant dans les d eux
sens.

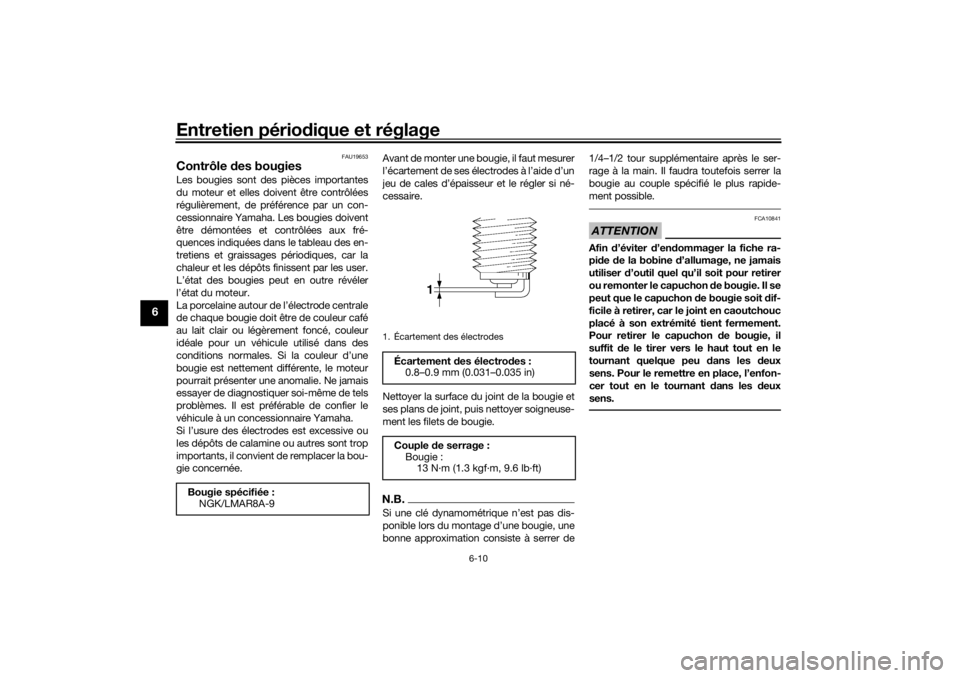

Bougie spécifiée : NGK/LMAR8A-9
1. Écartement des électrodesÉcartement des électrod es :
0.8–0.9 mm (0.031–0.035 in)
Couple de serrage :
Bougie : 13 N·m (1.3 kgf·m, 9.6 lb·ft)
UBJVF0F0.book Page 10 Tuesday, December 15, 2020 5:10 PM

Entretien périodique et réglage
6-11
6
FAU36113

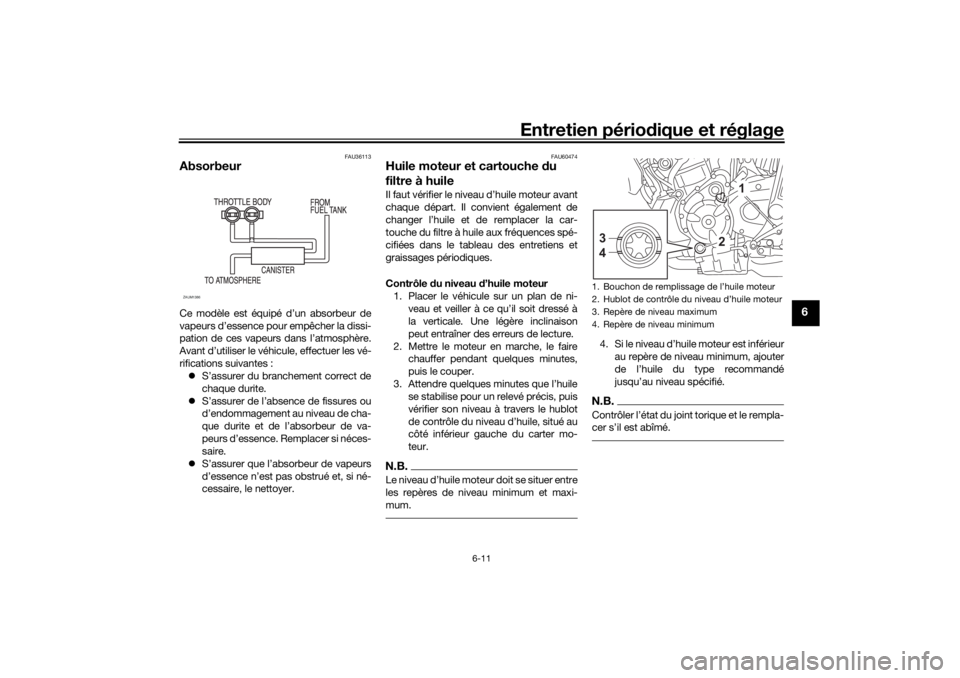

AbsorbeurCe modèle est équipé d’un absorbeur de
vapeurs d’essence pour empêcher la dissi-
pation de ces vapeurs dans l’atmosphère.
Avant d’utiliser le véhicule, effectuer les vé-
rifications suivantes :
 S’assurer du branchement correct de
chaque durite.
 S’assurer de l’absence de fissures ou
d’endommagement au niveau de cha-
que durite et de l’absorbeur de va-
peurs d’essence. Remplacer si néces-
saire.
 S’assurer que l’absorbeur de vapeurs
d’essence n’est pas obstrué et, si né-
cessaire, le nettoyer.
FAU60474
Huile moteur et cartouche du
filtre à huileIl faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de
changer l’huile et de remplacer la car-
touche du filtre à huile aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques.
Contrôle du niveau d ’huile moteur
1. Placer le véhicule sur un plan de ni- veau et veiller à ce qu’il soit dressé à
la verticale. Une légère inclinaison
peut entraîner des erreurs de lecture.
2. Mettre le moteur en marche, le faire chauffer pendant quelques minutes,
puis le couper.
3. Attendre quelques minutes que l’huile se stabilise pour un relevé précis, puis
vérifier son niveau à travers le hublot
de contrôle du niveau d’huile, situé au
côté inférieur gauche du carter mo-
teur.N.B.Le niveau d’huile moteur doit se situer entre
les repères de niveau minimum et maxi-
mum.
4. Si le niveau d’huile moteur est inférieur
au repère de niveau minimum, ajouter
de l’huile du type recommandé
jusqu’au niveau spécifié.N.B.Contrôler l’état du joint torique et le rempla-
cer s’il est abîmé.
ZAUM1386
1. Bouchon de remplissage de l’huile moteur
2. Hublot de contrôle du niveau d’huile moteur
3. Repère de niveau maximum
4. Repère de niveau minimum
1
2
3
4
UBJVF0F0.book Page 11 Tuesday, December 15, 2020 5:10 PM

Entretien périodique et réglage
6-12
6

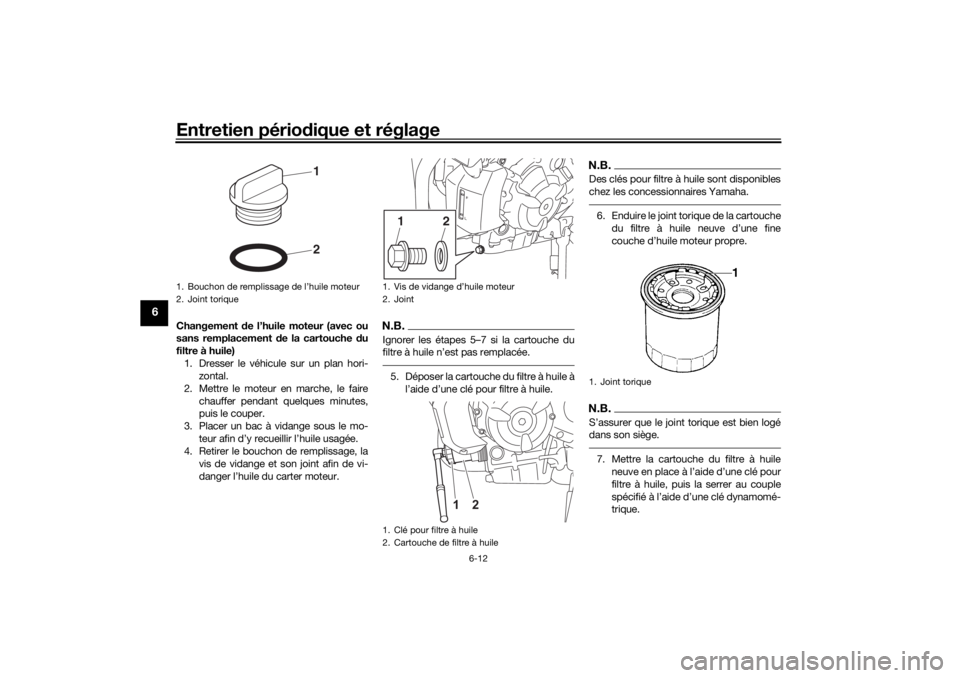

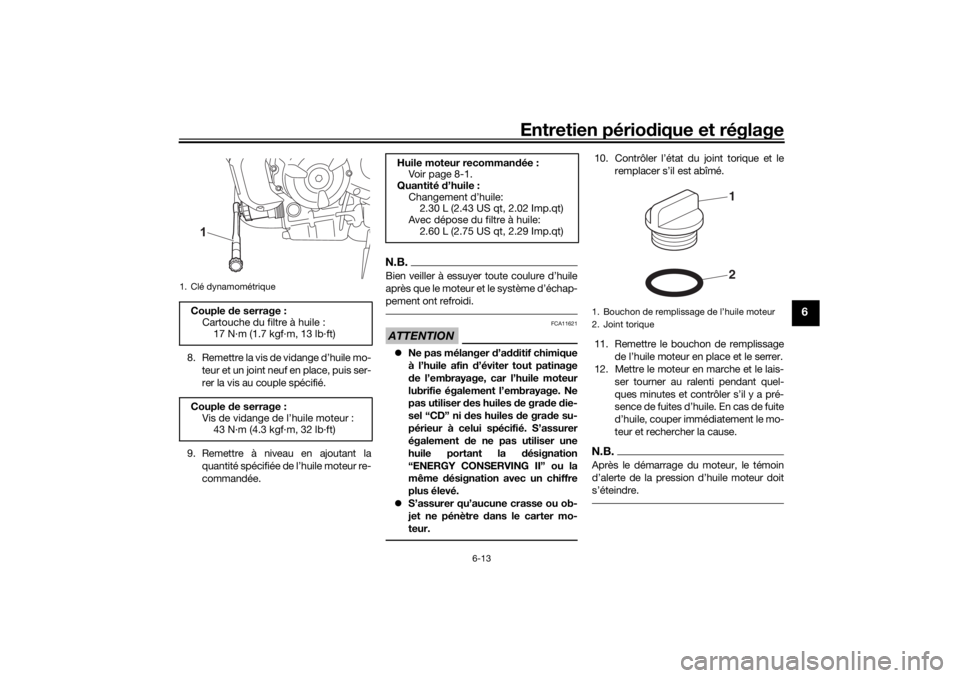

Changement de l’huile moteur (avec ou
sans remplacement de la cartouche du
filtre à huile) 1. Dresser le véhicule sur un plan hori- zontal.
2. Mettre le moteur en marche, le faire chauffer pendant quelques minutes,
puis le couper.
3. Placer un bac à vidange sous le mo- teur afin d’y recueillir l’huile usagée.
4. Retirer le bouchon de remplissage, la
vis de vidange et son joint afin de vi-
danger l’huile du carter moteur.
N.B.Ignorer les étapes 5–7 si la cartouche du
filtre à huile n’est pas remplacée.5. Déposer la cartouche du filtre à huile àl’aide d’une clé pour filtre à huile.
N.B.Des clés pour filtre à huile sont disponibles
chez les concessionnaires Yamaha.6. Enduire le joint torique de la cartouchedu filtre à huile neuve d’une fine
couche d’huile moteur propre.N.B.S’assurer que le joint torique est bien logé
dans son siège.7. Mettre la cartouche du filtre à huileneuve en place à l’aide d’une clé pour
filtre à huile, puis la serrer au couple
spécifié à l’aide d’une clé dynamomé-
trique.
1. Bouchon de remplissage de l’huile moteur
2. Joint torique
21
1. Vis de vidange d’huile moteur
2. Joint
1. Clé pour filtre à huile
2. Cartouche de filtre à huile
2
1
2
1
1. Joint torique
UBJVF0F0.book Page 12 Tuesday, December 15, 2020 5:10 PM

Entretien périodique et réglage
6-13
6
8. Remettre la vis de vidange d’huile mo-
teur et un joint neuf en place, puis ser-
rer la vis au couple spécifié.
9. Remettre à niveau en ajoutant la quantité spécifiée de l’huile moteur re-
commandée.
N.B.Bien veiller à essuyer toute coulure d’huile
après que le moteur et le système d’échap-
pement ont refroidi.ATTENTION
FCA11621
Ne pas mélanger d’a dditif chimique
à l’huile afin d’éviter tout patinage
d e l’embrayage, car l’huile moteur
lubrifie également l’embrayage. Ne
pas utiliser des huiles d e grade die-
sel “CD” ni d es huiles de grade su-
périeur à celui spécifié. S’assurer
également de ne pas utiliser une
huile portant la désignation
“ENERGY CONSERVING II” ou la
même désignation avec un chiffre
plus élevé.
 S’assurer qu’aucune crasse ou ob-
jet ne pénètre dans le carter mo-
teur.
10. Contrôler l’état du joint torique et le remplacer s’il est abîmé.
11. Remettre le bouchon de remplissage de l’huile moteur en place et le serrer.
12. Mettre le moteur en marche et le lais-
ser tourner au ralenti pendant quel-
ques minutes et contrôler s’il y a pré-
sence de fuites d’huile. En cas de fuite
d’huile, couper immédiatement le mo-
teur et rechercher la cause.N.B.Après le démarrage du moteur, le témoin
d’alerte de la pression d’huile moteur doit
s’éteindre.
1. Clé dynamométriqueCouple de serrage :
Cartouche du filtre à huile : 17 N·m (1.7 kgf·m, 13 lb·ft)
Couple de serrage :
Vis de vidange de l’huile moteur : 43 N·m (4.3 kgf·m, 32 lb·ft)1
Huile moteur recomman dée :
Voir page 8-1.
Quantité d’huile :
Changement d’huile: 2.30 L (2.43 US qt, 2.02 Imp.qt)
Avec dépose du filtre à huile: 2.60 L (2.75 US qt, 2.29 Imp.qt)
1. Bouchon de remplissage de l’huile moteur
2. Joint torique
21
UBJVF0F0.book Page 13 Tuesday, December 15, 2020 5:10 PM

Entretien périodique et réglage
6-14
6
ATTENTION
FCA20860
Si le témoin d ’alerte de la pression
d ’huile tremblote ou ne s’éteint pas
même si le niveau d’huile est conforme,
couper immé diatement le moteur, et
faire contrôler le véhicule par un con-
cessionnaire Yamaha.13. Couper le moteur, attendre quelques minutes que l’huile se stabilise pour
un relevé précis, puis vérifier le niveau
d’huile et faire l’appoint, si nécessaire.
FAU85450
Pourquoi YamalubeL’huile YAMALUBE est un produit
YAMAHA d’origine, fruit de la passion et de la conviction des ingénieurs que l’huile est
une composante moteur liquide impor-
tante. Nous formons des équipes spéciali-
sées dans les domaines du génie méca-
nique, de la chimie, de l’électronique et des
essais sur piste, afin de leur faire concevoir
à la fois le moteur et l’huile qu’il utilisera.
Les huiles Yamalube bénéficient des quali-
tés de l’huile de base et d’une proportion
idéale d’additifs afin de garantir la confor-
mité de l’huile finale à nos normes de ren-
dement. Les huiles minérales, semi-synthé-
tiques et synthétiques Yamalube ont, par
conséquent, leurs propres caractères et
valeurs. Grâce à l’expérience acquise par
Yamaha au cours de nombreuses années
consacrées à la recherche et au dévelop-
pement d’huile depuis les années 1960,
l’huile Yamalube est le meilleur choix pour
votre moteur Yamaha.
FAUS1203
Liqui de de refroid issementLe niveau de liquide de refroidissement doit
être contrôlé régulière ment. Il convient éga-
lement de changer le liquide de refroidisse-
ment aux fréquences spécifiées dans le ta-
bleau des entretiens périodiques.N.B.En l’absence de liquide de refroidissement
Yamaha d’origine, utiliser un antigel à l’éthylène glycol contenant des inhibiteurs
de corrosion pour moteurs en aluminium et
le mélanger à de l’eau distillée selon un rap-
port 1 : 1.Liqui de de refroi dissement
recomman dé:
Liquide de refroidissement
YA M A L U B E
Quantité de liqui de de
refroi dissement :
Vase d’expansion (repère de niveau
max) : 0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiateur (intégralité du circuit) : 1.60 L (1.69 US qt, 1.41 Imp.qt)
UBJVF0F0.book Page 14 Tuesday, December 15, 2020 5:10 PM
