YAMAHA XSR 900 2016 Betriebsanleitungen (in German)

1-4
Sicherheitsinformationen
12
3
4
5
6
7
8
9
10
11
12
Ihrem Yamaha-Händler erhalten, wurde
von Yamaha für die Verwendung an Ihrem
Fahrzeug ausgelegt, getestet und zugelas-
sen.
Viele Anbieter, die in keiner Beziehung zu
Yamaha stehen, stellen Teile und Zubehör
für Yamaha-Fahrzeuge her oder bieten die
Modifikation von Yamaha-Fahrzeugen an.
Yamaha ist außerstande, die für diesen Zu-
behörmarkt hergestellten Produkte zu tes-
ten. Aus diesem Grunde kann Yamaha die
Verwendung von Zubehör, das nicht von
Yamaha verkauft wird oder die Durchfüh-
rung von Modifikationen, die nicht speziell
von Yamaha empfohlen wurden, weder gut-
heißen noch empfehlen, auch dann nicht,
wenn das Produkt oder die Modifikation von
einer Yamaha-Fachwerkstatt verkauft bzw.
eingebaut wurde.
Teile, Zubehör und Modifikationen vom
freien Zubehörmarkt
Es mag Produkte auf dem freien Zubehör-
markt geben, deren Auslegung und Qualität
dem Niveau von Yamaha-Originalzubehör
entspricht, bedenken Sie jedoch, dass eini-
ge Zubehörteile und Modifikationen des
freien Zubehörmarktes nicht geeignet sind
wegen potenzieller Sicherheitsrisiken für
Sie und andere. Der Einbau von Produkten
des freien Zubehörmarktes oder die Durch- führung von Modifikationen an Ihrem Fahr-
zeug, die dessen Ko
nstruktionsmerkmale
oder Betriebsverhalten verändern, kann Sie
und andere einer höheren Gefahr schwerer
oder tödlicher Verletzungen aussetzen. Sie
sind selbst verantwortlich für Verletzungen,
die mit Änderungen an Ihrem Fahrzeug in
Verbindung stehen.
Halten Sie sich an die folgenden Richtlinien,
sowie an die unter “Beladung” aufgeführten
Punkte, wenn Sie Zubehörteile anbringen.

Installieren Sie niemals Zubehör oder
transportieren Sie niemals Gepäck,
das die Leistung Ihres Motorrads ein-
schränken würde. Das Zubehör vor
Benutzung sorgfältig daraufhin inspi-
zieren, dass es in keiner Weise die Bo-
denfreiheit oder den Wendekreis
einschränkt, den Federungs- oder
Lenkausschlag begrenzt, die Handha-
bung der Bedienungselemente behin-
dert oder Lichter oder Reflektoren
verdeckt.
Zubehör, das am Lenker oder im Bereich der Teleskopgabel ange-
bracht wird, kann aufgrund falscher
Gewichtsverteilung oder aerodyna-
mischer Veränderungen zu Instabi-
lität führen. Wird Zubehör am
Lenker oder im Bereich der Teles-
kopgabel angebracht, muss dieses so leicht wie möglich sein und auf
ein Minimum beschränkt werden.
Sperrige oder große Zubehörteile können die Stabilität des Motorrads
aufgrund aerodynamis cher Auswir-
kungen ernsthaft beeinträchtigen.
Durch Wind könnte das Motorrad
aus der Bahn gebracht oder durch
Seitenwind instabil gemacht wer-
den. Diese Zubehörteile können
auch Instabilität zur Folge haben,
wenn man an großen Fahrzeugen
vorbeifährt oder diese an einem vor-
beifahren.
Bestimmte Zubehörteile können den Fahrer aus seiner normalen
Fahrposition verdrängen. Diese in-
korrekte Fahrposition beschränkt
die Bewegungsfreiheit des Fahrers
und kann die Kontrolle über das
Fahrzeug beeinträchtigen; deshalb
werden solche Zubehörteile nicht
empfohlen.

Beim Anbringen elek trischer Zubehör-
teile mit großer Umsicht vorgehen.
Wird die Kapazität der elektrischen
Anlage des Motorrads durch elektri-
sche Zubehörteile überlastet, könnte
der Strom ausfallen und dadurch eine
gefährliche Situation entstehen.
B90-9-G0_1.book 4 ページ ２０１５年１２月１６日　水曜日　午後４時２０分

1-5
Sicherheitsinformationen
1
2
3
4
5
6
7
8
9
10
11
12
Reifen und Felgen vom freien Zubehör-
markt
Die ab Werk an Ihrem Motorrad montierten
Reifen und Felgen entsprechen genau sei-
nen Leistungsdaten und bieten die beste
Kombination aus Handhabung, Bremsver-
halten und Komfort. Andere Reifen, Felgen,
Größen und Kombinationen sind möglicher-
weise ungeeignet. Reifendaten und weitere
Informationen zum Reifenwechsel siehe
Seite 6-16.
Transport des Motorrads
Die folgenden Anweisungen sind unbedingt
zu beachten, wenn das Motorrad auf einem
anderen Fahrzeug tr ansportiert wird.
Alle losen Gegenstände vom Motorrad
entfernen.

Kontrollieren, dass der Kraftstoffhahn
(falls vorhanden) in Stellung “OFF”
steht und dass kein Kraftstoff austritt.

Das Vorderrad auf dem Anhänger
oder der Ladefläche des LKWs genau
geradeaus ausrichten und in einer
Führungsschiene einklemmen, so
dass es sich nicht bewegen kann.

Einen Gang einlegen (bei Modellen
mit manueller Schaltung).

Das Motorrad mit Niederhaltern oder
geeigneten Riemen, die an starren
Rahmenteilen des Motorrads befestigt sind, festzurren. Geeignete Befesti-
gungspunkte für die Riemen sind der
Rahmen oder die obere Gabelbrücke,
nicht jedoch gummigelagerte Lenker,
die Blinker oder anderen Teile, die be-
schädigt werden können. Wählen Sie
die Befestigungspunkte für die Verzur-
rung sorgfältig aus, achten Sie darauf,
dass die Riemen während des Trans-
ports nicht auf lackierten Oberflächen
scheuern.

Das Motorrad sollte, wenn möglich,
durch die Verzurrung etwas in seine
Federung hinein gezogen werden, so
dass es sich während des Transports
nicht übermäßig auf und ab bewegen
kann.
B90-9-G0_1.book 5 ページ ２０１５年１２月１６日　水曜日　午後４時２０分

2-1
123
4
5
6
7
8
9
10
11
12
Beschreibung
GAU10411

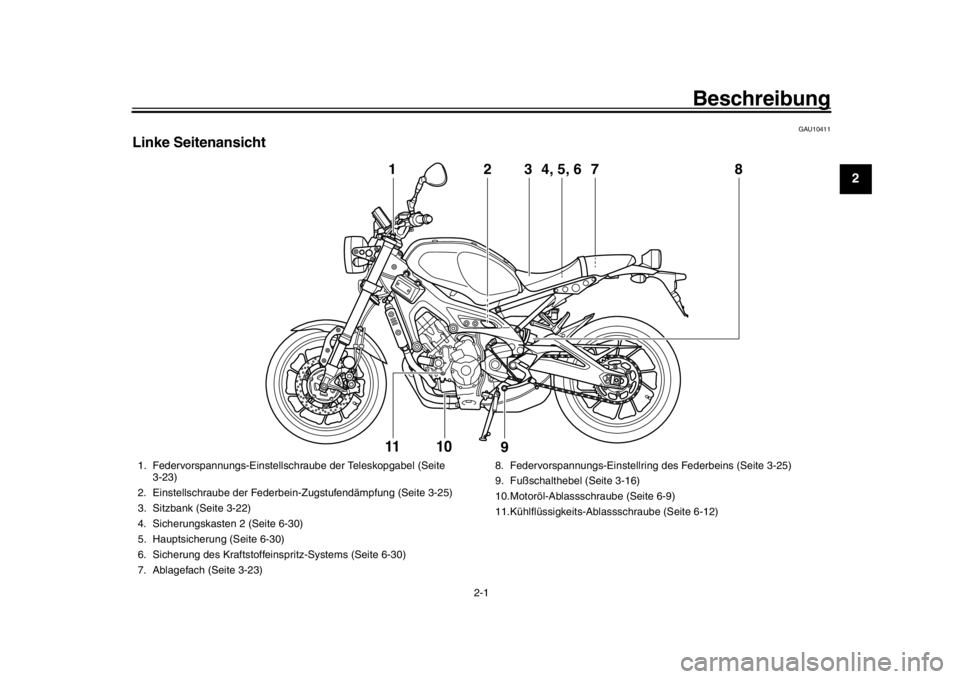

Linke Seitenansicht
2
1
3
7
4, 5, 6
8
9
11
10
1. Federvorspannungs-Einstellschraube der Teleskopgabel (Seite 3-23)
2. Einstellschraube der Federbe in-Zugstufendämpfung (Seite 3-25)
3. Sitzbank (Seite 3-22)
4. Sicherungskasten 2 (Seite 6-30)
5. Hauptsicherung (Seite 6-30)
6. Sicherung des Kraftstoffeins pritz-Systems (Seite 6-30)
7. Ablagefach (Seite 3-23) 8. Federvorspannungs-Einstellring
des Federbeins (Seite 3-25)
9. Fußschalthebel (Seite 3-16)
10.Motoröl-Ablassschraube (Seite 6-9)
11.Kühlflüssigkeits-Ablassschraube (Seite 6-12)
B90-9-G0_1.book 1 ページ ２０１５年１２月１６日　水曜日　午後４時２０分

Beschreibung
2-2
12
3
4
5
6
7
8
9
10
11
12
GAU10421

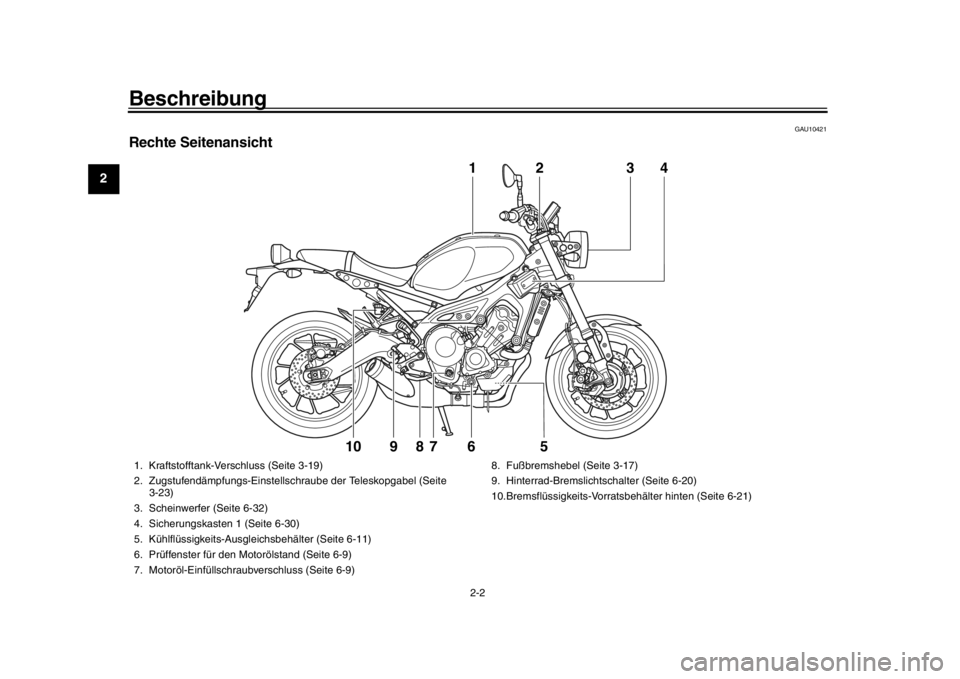

Rechte Seitenansicht
1
2
3
4
7
6
8
9
5
10
1. Kraftstofftank-Verschluss (Seite 3-19)
2. Zugstufendämpfungs-Einstellschraube der Teleskopgabel (Seite 3-23)
3. Scheinwerfer (Seite 6-32)
4. Sicherungskasten 1 (Seite 6-30)
5. Kühlflüssigkeits-Ausgl eichsbehälter (Seite 6-11)
6. Prüffenster für den Motorölstand (Seite 6-9)
7. Motoröl-Einfüllschraubverschluss (Seite 6-9) 8. Fußbremshebel (Seite 3-17)
9. Hinterrad-Bremslichtschalter (Seite 6-20)
10.Bremsflüssigkeits-Vorratsbehälter hinten (Seite 6-21)
B90-9-G0_1.book 2 ページ ２０１５年１２月１６日　水曜日　午後４時２０分

Beschreibung
2-3
123
4
5
6
7
8
9
10
11
12
GAU10431

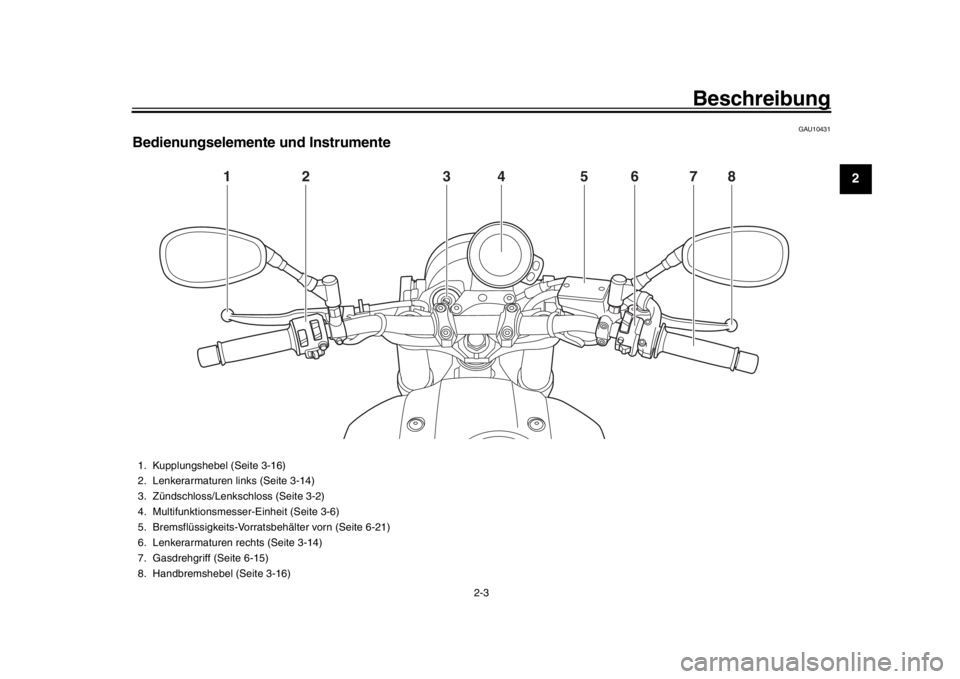

Bedienungselemente und Instrumente
1
2
5
4
3
6
7
8
1. Kupplungshebel (Seite 3-16)
2. Lenkerarmaturen links (Seite 3-14)
3. Zündschloss/Lenkschloss (Seite 3-2)
4. Multifunktionsmesser -Einheit (Seite 3-6)
5. Bremsflüssigkeits-Vorratsbehälter vorn (Seite 6-21)
6. Lenkerarmaturen rechts (Seite 3-14)
7. Gasdrehgriff (Seite 6-15)
8. Handbremshebel (Seite 3-16)
B90-9-G0_1.book 3 ページ ２０１５年１２月１６日　水曜日　午後４時２０分

3-1
1
23
4
5
6
7
8
9
10
11
12
Funktionen der Instrument e und Bedienungselemente
GAU10978
System der WegfahrsperreDieses Fahrzeug ist mit einem Wegfahr-
sperren-System ausgestattet, wobei die
Standardschlüssel mit Codes programmiert
werden, um Diebstahl zu verhindern. Die-
ses System besteht aus folgenden Kompo-
nenten:
einem Schlüssel zur Code-Neupro-
grammierung (mit rotem Bügel)

zwei Standardschlüsseln (mit schwar-
zen Bügeln), die mit den neuen Codes
programmiert werden können

einem Transponder (welcher im
Hauptschlüssel zur Neuprogrammie-
rung eingebaut ist)

einer Wegfahrsperren-Einheit

ein ECU

einer Wegfahrsperren-Kontrollleuchte
(Siehe Seite 3-6.)
Mit dem Hauptschlüssel (roter Bügel) kön-
nen die Standardschlüssel (schwarzer Bü-
gel) programmiert werden. Da die
Programmierung ein schwieriges Verfahren
ist, sind das Fahrzeug und alle drei Schlüs-
sel zu einer Yamaha-Fachwerkstatt zu brin-
gen, um sie dort programmieren zu lassen.
Den Hauptschlüssel (roter Bügel) nicht zum
Fahren verwenden. Der Hauptschlüssel
sollte nur zum Neuprogrammieren der
Standardschlüssel verwendet werden. Zum
Fahren immer einen Standardschlüssel be-
nutzen.
ACHTUNG
GCA11822

DEN HAUPTSCHLÜSSEL ZUR NEU-
PROGRAMMIERUNG NICHT VER-
LIEREN! WURDE ER VERLOREN,
WENDEN SIE SICH UNVERZÜG-
LICH AN IHREN HÄNDLER! Wenn
der Hauptschlüssel zur Neupro-
grammierung verloren wurde, kön-
nen die Standardschlüssel nicht
mehr programmiert werden. Zwar
können die übrig gebliebenen Stan-
dardschlüssel noch zum Starten
des Fahrzeugs verwendet werden, wenn jedoch eine Neuprogrammie-
rung erforderlich wird (z. B. ein neu-
er Standardschlüssel wird
gebraucht oder alle Schlüssel sind
verloren gegangen), muss das ge-
samte Wegfahrsperren-System er-
setzt werden. Deshalb ist es
äußerst empfehlenswert immer ei-
nen der programmierten Standard-
schlüssel zum Fahren zu
verwenden und den Hauptschlüs-
sel an einem sicheren Ort aufzube-
wahren.

Die Schlüssel nicht in Wasser tau-
chen.

Die Schlüssel vor extrem hohen
Temperaturen schützen.

Die Schlüssel keinen starken Mag-
netfeldern aussetzen (dies beinhal-
tet, ist aber nicht begrenzt auf
Produkte wie Lautsprecher, usw.).

Die Schlüssel nicht in die Nähe von
Gegenständen legen, die elektri-
sche Signale übertragen.

Keine schweren Gegenstände auf
die Schlüssel legen.

Die Schlüssel nicht nachschleifen
oder sonst wie verändern.

Den Kunststoffteil der Schlüssel
nicht zerlegen.

Keine zwei Schlüssel eines Weg-

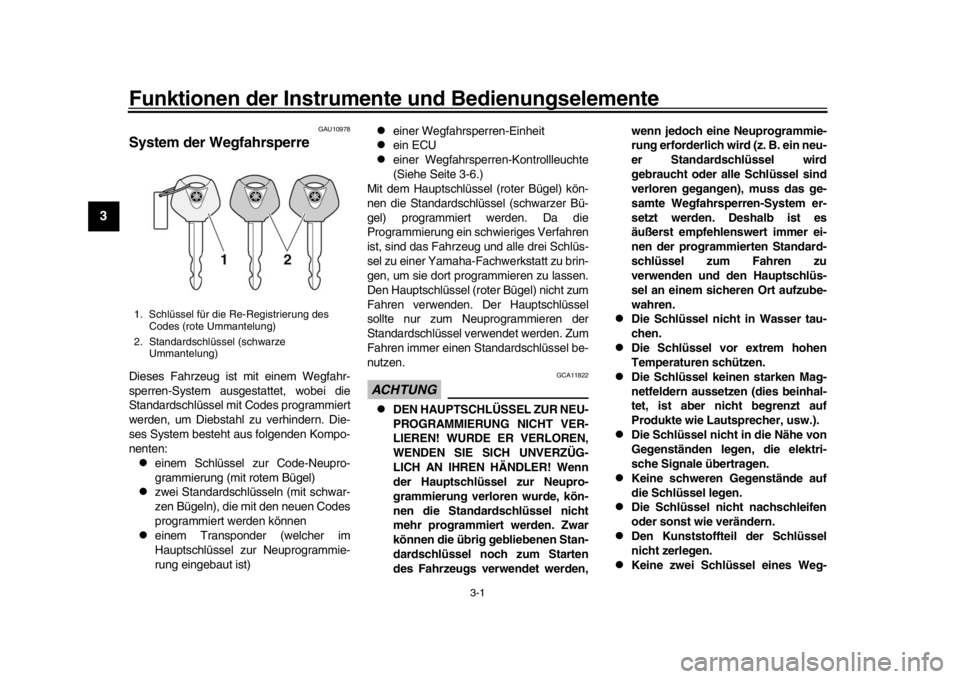

1. Schlüssel für die Re-Registrierung des
Codes (rote Ummantelung)
2. Standardschlüssel (schwarze Ummantelung)
B90-9-G0_1.book 1 ページ ２０１５年１２月１６日　水曜日　午後４時２０分

Funktionen der Instrumente und Bedienungselemente
3-2
1
234
5
6
7
8
9
10
11
12
fahrsperrensystems auf dem sel-
ben Schlüsselring anbringen.

Die Standardschlüssel, sowie
Schlüssel anderer Wegfahrsperren-
systeme, vom Hauptschlüssel zur
Neuprogrammierung fern halten.

Schlüssel anderer Wegfahrsperren-
systeme vom Zündschloss fern hal-
ten, da diese Signalstörungenverursachen können.
GAU10474

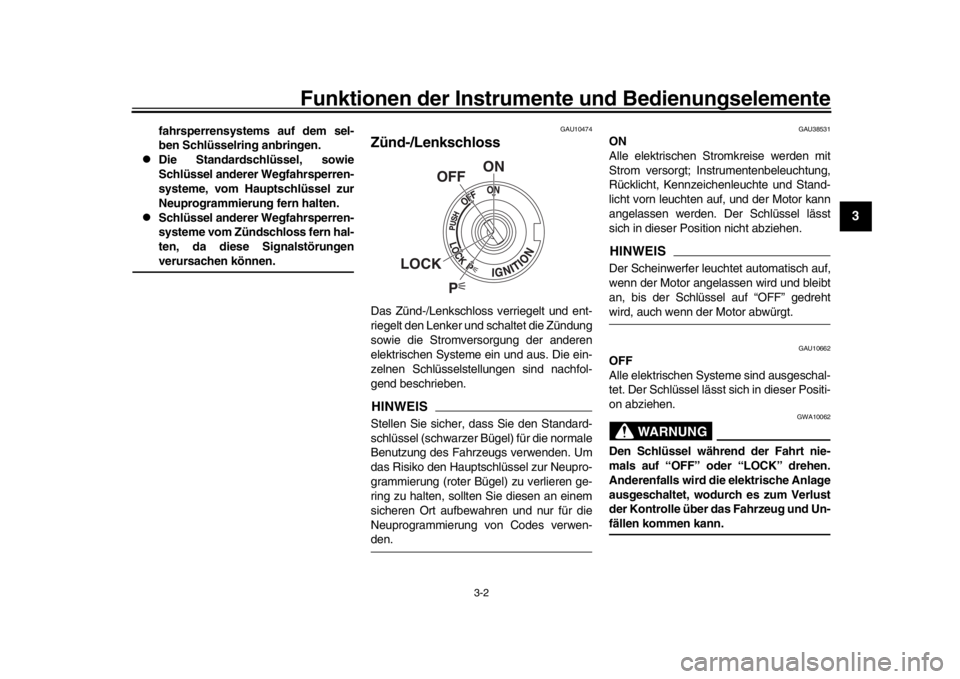

Zünd-/LenkschlossDas Zünd-/Lenkschloss verriegelt und ent-
riegelt den Lenker und schaltet die Zündung
sowie die Stromversorgung der anderen
elektrischen Systeme ein und aus. Die ein-
zelnen Schlüsselstellungen sind nachfol-
gend beschrieben.HINWEISStellen Sie sicher, dass Sie den Standard-
schlüssel (schwarzer Bügel) für die normale
Benutzung des Fahrzeugs verwenden. Um
das Risiko den Hauptschlüssel zur Neupro-
grammierung (roter Bügel) zu verlieren ge-
ring zu halten, sollten Sie diesen an einem
sicheren Ort aufbewahren und nur für die
Neuprogrammierung von Codes verwen-den.
GAU38531
ON
Alle elektrischen St romkreise werden mit
Strom versorgt; Instrumentenbeleuchtung,
Rücklicht, Kennzeichenleuchte und Stand-
licht vorn leuchten auf, und der Motor kann
angelassen werden. Der Schlüssel lässt
sich in dieser Position nicht abziehen.HINWEISDer Scheinwerfer leuchtet automatisch auf,
wenn der Motor angelassen wird und bleibt
an, bis der Schlüssel auf “OFF” gedrehtwird, auch wenn der Motor abwürgt.
GAU10662
OFF
Alle elektrischen Syst eme sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser Positi-
on abziehen.
WARNUNG
GWA10062
Den Schlüssel während der Fahrt nie-
mals auf “OFF” oder “LOCK” drehen.
Anderenfalls wird die elektrische Anlage
ausgeschaltet, wodurch es zum Verlust
der Kontrolle über das Fahrzeug und Un-fällen kommen kann.
P
ON
OFF
LOCK
B90-9-G0_1.book 2 ページ ２０１５年１２月１６日　水曜日　午後４時２０分

Funktionen der Instrumente und Bedienungselemente
3-3
1
23
4
5
6
7
8
9
10
11
12
GAU1068A
LOCK (Schloss)
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel lässt sich in dieser Position abzie-
hen.

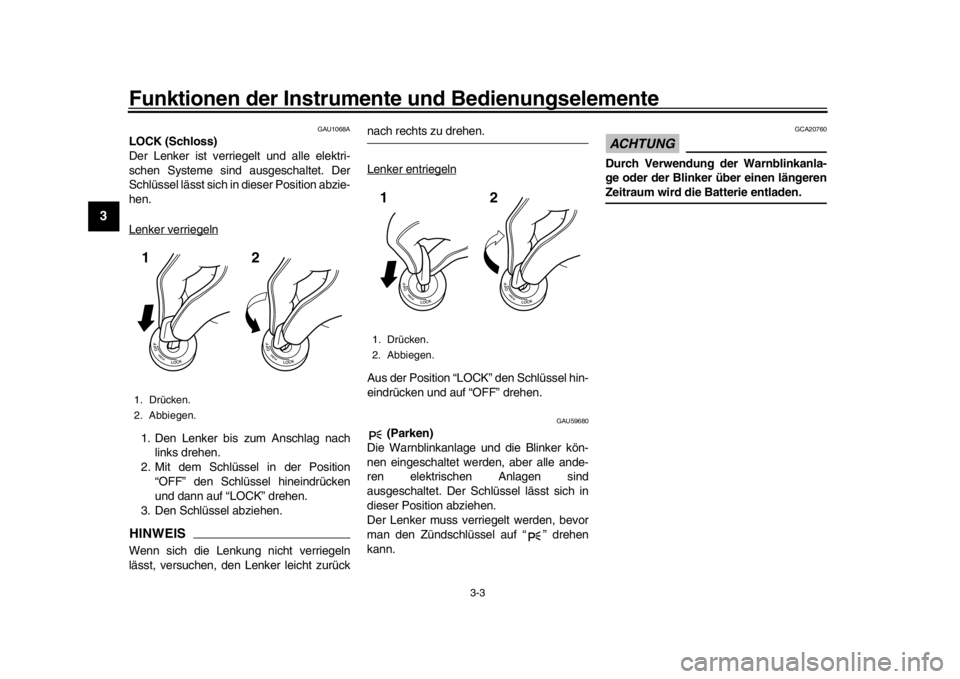

Lenker verriegeln1. Den Lenker bis zum Anschlag nach links drehen.
2. Mit dem Schlüssel in der Position
“OFF” den Schlüssel hineindrücken
und dann auf “LOCK” drehen.
3. Den Schlüssel abziehen.HINWEISWenn sich die Lenkung nicht verriegeln
lässt, versuchen, den Lenker leicht zurück
nach rechts zu drehen.
Lenker entriegelnAus der Position “LOCK” den Schlüssel hin-
eindrücken und auf “OFF” drehen.
GAU59680
(Parken)
Die Warnblinkanlage und die Blinker kön-
nen eingeschaltet werden, aber alle ande-
ren elektrischen Anlagen sind
ausgeschaltet. Der Schlüssel lässt sich in
dieser Position abziehen.
Der Lenker muss verriegelt werden, bevor
man den Zündschlüssel auf “ ” drehen
kann.
ACHTUNG
GCA20760
Durch Verwendung der Warnblinkanla-
ge oder der Blinker über einen längerenZeitraum wird die Batterie entladen.
1. Drücken.
2. Abbiegen.12
1. Drücken.
2. Abbiegen.12
B90-9-G0_1.book 3 ページ ２０１５年１２月１６日　水曜日　午後４時２０分

Funktionen der Instrumente und Bedienungselemente
3-4
1
234
5
6
7
8
9
10
11
12
GAU49398
Kontrollleuchten und
Warnleuchten
GAU11032
Blinker-Kontrollleuchten “ ” und “ ”
Jede Blinker-Kontrollleuchte blinkt, wenn die entsprechenden Blinker blinken.
GAU11061
Leerlauf-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet auf, wenn
das Getriebe sich in der Leerlaufstellung
befindet.
GAU11081
Fernlicht-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU11256
Ölstand-Warnleuchte “ ”
Diese Warnleuchte leuchtet bei zu niedri-
gem Motorölstand auf.
Der elektrische Stromk
reis der Warnleuchte
kann durch Drehen des Schlüssels in Stel-
lung “ON” geprüft werden. Die Warnleuchte
sollte einige Sekunden lang aufleuchten
und dann erlöschen.
Leuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ON” gedreht wird, oder
wenn sie nicht erlischt, nachdem der Öl-
stand überprüft und korrigiert wurde (siehe
Seite 6-9), sollten Sie das Fahrzeug von ei-
ner Yamaha-Fachwerkstatt kontrollieren
lassen.HINWEIS
Trotz korrektem Ölstand kann es vor- kommen, dass die Warnleuchte an
Steigungen oder während plötzlichen
Beschleunigungs- bz
w. Abbremsvor-
gängen flackert, was unter diesen Um-
ständen normal ist.

Dieses Modell ist mit einer Strom-
kreis-Prüfeinrichtung für die Prüfung
des Ölstands ausgestattet. Falls im Öl-
stand-Prüfstromkreis ein Problem er-
kannt wird, blinkt die
Ölstand-Warnleuchte wiederholt. In
diesem Fall das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfenlassen.
GAU11447
Kühlflüssigkeitstemperatur-Warnleuch-
te “ ”
Wenn der Motor überhitzt, leuchtet diese
Warnleuchte auf. In diesem Fall sofort an-
halten, den Motor ausschalten und abküh-
len lassen.
Der elektrische Stromk reis der Warnleuchte
kann durch Drehen des Schlüssels in Stel-
lung “ON” geprüft werden. Die Warnleuchte
sollte einige Sekunden lang aufleuchten
und dann erlöschen.
Leuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ON” gedreht wird, oder
wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-

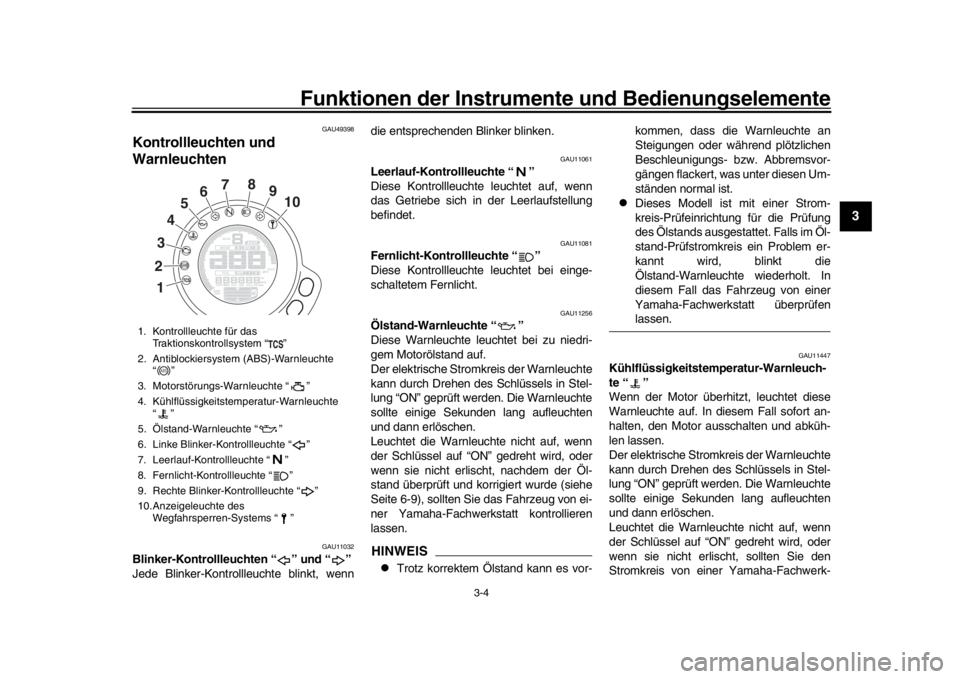

1. Kontrollleuchte für das Traktionskontrollsystem “ ”
2. Antiblockiersystem (ABS)-Warnleuchte “”
3. Motorstörungs-Warnleuchte “ ”
4. Kühlflüssigkeitstemperatur-Warnleuchte “”
5. Ölstand-Warnleuchte “ ”
6. Linke Blinker-Kontrollleuchte “ ”
7. Leerlauf-Kontrollleuchte “ ”
8. Fernlicht-Kontrollleuchte “ ”
9. Rechte Blinker-Kontrollleuchte “ ”
10.Anzeigeleuchte des Wegfahrsperren-Systems “ ”
2
13
4
5
6
7
8
9
10ABS
B90-9-G0_1.book 4 ページ ２０１５年１２月１６日　水曜日　午後４時２０分

Funktionen der Instrumente und Bedienungselemente
3-5
1
23
4
5
6
7
8
9
10
11
12
statt kontrollieren lassen.ACHTUNG
GCA10022
Den Motor bei Überhitzung nicht weiterlaufen lassen.HINWEIS
Bei Fahrzeugen mit Kühlerlüfter schal-
tet sich der (die) Kühlerlüfter je nach
Kühlflüssigkeitstemperatur im Kühler
automatisch ein oder aus.

Bei Überhitzung des Motors, sieheSeite 6-38 für weitere Anweisungen.
GAU73171
Motorstörungs-Warnleuchte “ ”
Diese Warnleuchte leuchtet auf, wenn im
Motor- oder einem anderen Fahrzeug-Re-
gelsystem ein Problem erkannt wird. Las-
sen Sie in diesem Fall das
On-Board-Diagnosesys tem von einer
Yamaha-Fachwerkstatt überprüfen.
Der elektrische Stromk reis der Warnleuchte
kann durch Drehen des Schlüssels in Stel-
lung “ON” geprüft werden. Die Warnleuchte
sollte einige Sekunden lang aufleuchten
und dann erlöschen.
Falls die Warnleuchte nach Drehen des
Schlüssels auf “ON” nicht aufleuchtet oder
falls sie nicht erlischt, das Fahrzeug von ei- ner Yamaha-Fachwerkstatt kontrollieren
lassen.
GAU69890
ABS-Warnleuchte “ ”
Im Normalbetrieb leuchtet die ABS-Warn-
leuchte auf, wenn der Schlüssel auf “ON”
gedreht wird, und sie erlischt, sobald eine
Geschwindigkeit von 10 km/h (6 mi/h) oder
höher erreicht ist.
Wenn die ABS-Warnleuchte:
nicht aufleuchtet, wenn der Schlüssel
auf “ON” gedreht wird

während der Fahrt aufleuchtet oder
blinkt

nicht erlischt, sobald eine Geschwin-
digkeit von 10 km/h (6 mi/h) oder hö-
her erreicht ist
Das ABS und arbeitet möglicherweise nicht
korrekt. Tritt eine der oben genannten Be-
dingungen auf, lassen Sie das System so-
bald wie möglich von einer
Yamaha-Fachwerkstatt überprüfen. (Nähe-
re Angaben zur Funktionsweise des Anti-
blockiersystems siehe Seite 3-17.)WARNUNG
GWA16041
Wenn die ABS-Warnleuchte nicht er-
lischt, sobald eine Geschwindigkeit von
10 km/h (6 mi/h) oder mehr erreicht ist,
oder wenn die Warnleuchte während der Fahrt aufleuchtet oder blinkt, wechselt
das Bremssystem auf den konventionel-
len Bremsvorgang. In jedem dieser ge-
nannten Fälle, oder wenn die
Warnleuchte überhaupt nicht aufleuch-
tet, bremsen Sie mit besonderer Vor-
sicht, um ein mögliches Blockieren der
Räder während einer Notbremsung zu
vermeiden. Lassen Sie das das Brems-
system und die Stromkreise sobald wie
möglich von einer Yamaha-Fachwerk-
statt überprüfen.
GAU73270
Kontrollleuchte für Traktionskontroll-
system “ ”
Im normalen Betrieb blinkt diese Kontroll-
leuchte, wenn das Tr
aktionskontrollsystem
eingreift.
Diese Kontrollleuchte und die Motorstö-
rungs-Warnleuchte leuchten auf, wenn das
Traktionskontrollsystem (Seite 3-18) wäh-
rend der Fahrt deaktiviert wird.
Der elektrische Stromkreis dieser Kontroll-
leuchte kann durch Drehen des Schlüssels
in Stellung “ON” geprüft werden. Die Leuch-
te sollte einige Sekunden lang aufleuchten
und dann erlöschen.
Falls die Leuchte nach Drehen des Schlüs-
sel auf “ON” nicht aufleuchtet oder falls sie
nicht erlischt, den Stromkreis von einer
ABS
B90-9-G0_1.book 5 ページ ２０１５年１２月１６日　水曜日　午後４時２０分
