Funktionen der Instrumente und Bedienungselemente
3-26
1
234
5
6
7
8
9
10
11
12

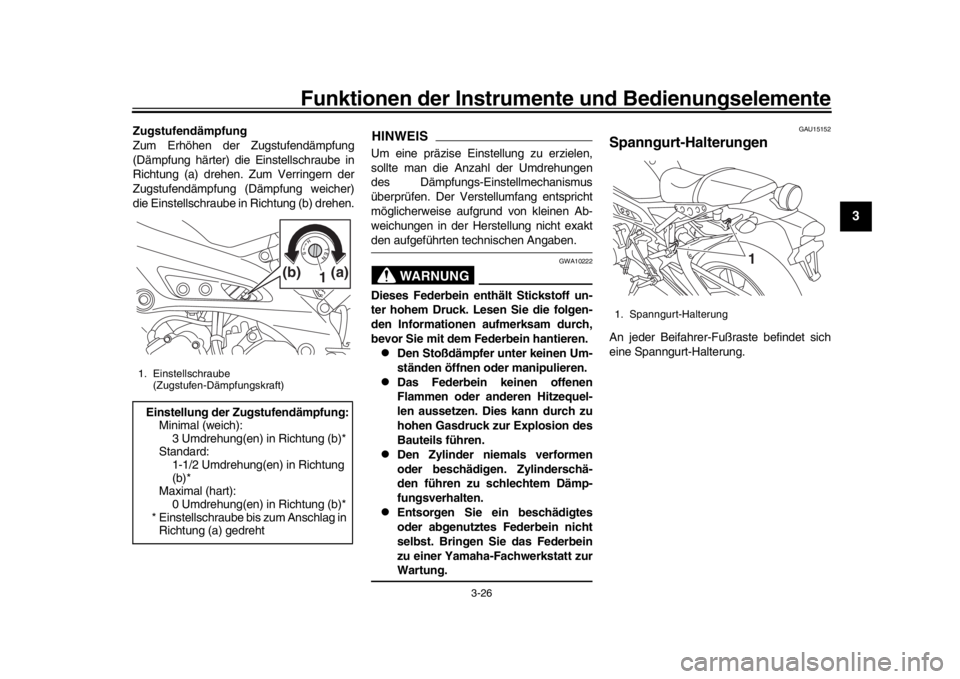

Zugstufendämpfung
Zum Erhöhen der Zugstufendämpfung
(Dämpfung härter) die Einstellschraube in
Richtung (a) drehen. Zum Verringern der
Zugstufendämpfung (Dämpfung weicher)
die Einstellschraube in Richtung (b) drehen.
HINWEISUm eine präzise Einstellung zu erzielen,
sollte man die Anzahl der Umdrehungen
des Dämpfungs-Einstellmechanismus
überprüfen. Der Verstellumfang entspricht
möglicherweise aufgrund von kleinen Ab-
weichungen in der Herstellung nicht exaktden aufgeführten technischen Angaben.
WARNUNG
GWA10222
Dieses Federbein enthält Stickstoff un-
ter hohem Druck. Lesen Sie die folgen-
den Informationen aufmerksam durch,
bevor Sie mit dem Federbein hantieren.
Den Stoßdämpfer unter keinen Um-
ständen öffnen oder manipulieren.
Das Federbein keinen offenen
Flammen oder anderen Hitzequel-
len aussetzen. Dies kann durch zu
hohen Gasdruck zur Explosion des
Bauteils führen.
Den Zylinder niemals verformen
oder beschädigen. Zylinderschä-
den führen zu schlechtem Dämp-
fungsverhalten.
Entsorgen Sie ein beschädigtes
oder abgenutztes Federbein nicht
selbst. Bringen Sie das Federbein
zu einer Yamaha-Fachwerkstatt zurWartung.
GAU15152
Spanngurt-HalterungenAn jeder Beifahrer-Fußraste befindet sich
eine Spanngurt-Halterung.
1. Einstellschraube (Zugstufen-Dämpfungskraft)Einstellung der Zugstufendämpfung:Minimal (weich):
3 Umdrehung(en) in Richtung (b)*
Standard: 1-1/2 Umdrehung(en) in Richtung
(b)*
Maximal (hart): 0 Umdrehung(en) in Richtung (b)*
* Einstellschraube bis zum Anschlag in Richtung (a) gedreht
1 (a)(b)
1. Spanngurt-Halterung
1
Page 42 of 102
Funktionen der Instrumente und Bedienungselemente
3-27
1
23
4
5
6
7
8
9
10
11
12
GAU15306
SeitenständerDer Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenstän-
der mit dem Fuß hoch- oder
herunterklappen, während das Fahrzeug in
aufrechter Stellung gehalten wird.HINWEISDer Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Im fol-
genden Abschnitt wird das Zündungsunter-
brechungs- undAnlasssperrschalte r-System erklärt.)
WARNUNG
GWA10242
Niemals mit ausgeklapptem oder nicht
richtig hochgeklapptem Seitenständer
(oder einem der nicht oben bleibt) fah-
ren. Ein nicht völlig hochgeklappter Sei-
tenständer kann den Fahrer durch
Bodenberührung ablenken und so zum
Verlust der Kontrolle über das Fahrzeug
führen. Yamaha hat den Seitenständer
mit einem Zündunterbrechungsschalter
versehen, der ein Starten und Anfahren
mit ausgeklapptem Seitenständer ver-
hindert. Prüfen Sie deshalb das System
regelmäßig. Falls Störungen an diesem System festgestellt werden, das Fahr-
zeug umgehend von einer
Yamaha-Fachwerkstatt instand setzen
lassen.
GAU57950
Zündunterbrechungs- u.
Anlasssperrschalter-SystemDas Zündunterbrechungs- und Anlass-
sperrschalter-System umfasst den Seiten-
ständer-, den Kupplungs- sowie
Leerlaufschalter und erfüllt folgende Zwe-
cke:
Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und hochge-
klapptem Seitenständer, solange der
Kupplungshebel nicht gezogen wird.
Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und gezoge-
nem Kupplungshebel, solange der
Seitenständer nicht hochgeklappt ist.
Es schaltet die Zündung aus, falls ein
Gang eingelegt ist und der Seitenstän-
der bei laufendem Motor ausgeklappt
wird.
Die Funktion des Systems sollte regelmä-
ßig auf nachfolgende Weise geprüft wer-
den.
Page 43 of 102
Funktionen der Instrumente und Bedienungselemente
3-28
1
234
5
6
7
8
9
10
11
12
WARNUNG
Bei ausgeschaltetem Motor:
1. Seitenständer herunterklappen.
2. Sicherstellen, dass der Motorstart-/stoppschalter auf “ ”
gestellt ist.
3. Den Schlüssel in die Anlassstellung drehen.
4. Das Getriebe in die Leerlaufstellung schalten.
5. Die “ ”-Seite des Motorstart-/stoppschalters drücken.
Springt der Motor an?
Mit laufendem Motor:
6. Seitenständer hochklappen.
7. Kupplungshebel gezogen halten.
8. Gang einlegen.
9. Seitenständer herunterklappen.
Geht der Motor aus?
Nachdem der Motor ausgegangen ist:
10. Seitenständer hochklappen.
11. Kupplungshebel gezogen halten.
12. Die “ ”-Seite des Motorstart-/stoppschalters drücken.
Springt der Motor an?
Das System ist OK. Das Motorrad darf gefahren werden.
Der Leerlaufschalter arbeitet möglicherweise nicht korrekt.Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.Der Seitenständerschalter arbeitet möglicherweise
nicht korrekt.
Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.
Der Kupplungsschalter arbeitet möglicherweise
nicht korrekt.Das Motorrad sollte bevor es wieder gefahren
wird
von einer Yamaha-Fachwerkstatt geprüft
werden.
JA NEIN JA NEIN JA NEIN
Falls eine Fehlfunktion auftritt, das System
vor der nächsten Fahrt von einer
Yamaha-Fachwerkstatt überprüfen lassen.
Page 44 of 102
Funktionen der Instrumente und Bedienungselemente
3-29
1
23
4
5
6
7
8
9
10
11
12
GAU70641
Nebenverbraucher -SteckverbinderDieses Fahrzeug ist mit einem Nebenver-
braucher-Steckverbinder ausgestattet.
Wenden Sie sich vor dem Einbau von Zube-
hör an Ihre Yamaha-Fachwerkstatt.
Page 45 of 102
4-1
1
2
345
6
7
8
9
10
11
12
Zu Ihrer Sicherheit – Routinekontrolle vor Fahrtbeginn
GAU15599
Vor jeder Inbetriebnahme sollte der sichere Fahrzustand des Fahrzeugs überprüft werden. Stets alle in dieser Bedienungsanleitun g be-
schriebenen Inspektions- und Wartungsanlei tungen sowie Wartungsintervalle beachten.
WARNUNG
GWA11152
Werden Inspektions- und Wartungsarbeiten am Fahrzeug nicht korrekt ausgeführt, erhöht sich die Gefahr eines Un\
falls oder ei-
ner Beschädigung des Fahrzeugs. Benutzen Sie das Fahrzeug nicht, wenn irgendein Problem vorliegt. Wenn ein Problem nicht
mit den in diesem Handbuch angegebenen Verfahren behoben werden kann, lassen Sie das Fahrzeug von einer Yamaha-Fach-werkstatt überprüfen.
Bevor Sie dieses Fahrzeug benutzen, beachten Sie bitte folgende Punkte:
PRÜFPUNKT KONTROLLEN SEITE
Kraftstoff Kraftstoffstand im Tank prüfen.
Ggf. tanken.
Kraftstoffleitung auf Lecks überprüfen.
Kraftstofftank-Belüftungsschlauch und Überlaufschlauch auf Verstopfungen,
Risse oder Beschädigung prüfen und Schlauchanschlüsse kontrollieren. 3-20, 3-22
Motoröl Motorölstand im Motor überprüfen.
Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen.
Fahrzeug auf Öllecks kontrollieren. 6-10
Kühlflüssigkeit Den Flüssigkeitsstand im Kühlflüssi
gkeits-Ausgleichsbehälter prüfen.
Ggf. Kühlflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hinzu-
fügen.
Kühlsystem auf Lecks kontrollieren. 6-13
Vorderradbremse Funktion prüfen.
Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fachwerk-
statt entlüften lassen.
Die Bremsbeläge auf Verschleiß kontrollieren.
Ersetzen, falls nötig.
Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
Falls nötig, vorgeschriebene Bremsflüssigkeit bis zum vorgeschriebenen Flüssig- keitsstand hinzufügen.
Hydrauliksystem auf Lecks kontrollieren. 6-20, 6-21
Page 46 of 102
Zu Ihrer Sicherheit – Routinekontrolle vor Fahrtbeginn
4-2
1
2
34
5
6
7
8
9
10
11
12
Hinterradbremse Funktion prüfen.
Falls weich oder schwammig, das Hydr
auliksystem von einer Yamaha-Fachwerk-
statt entlüften lassen.
Die Bremsbeläge auf Verschleiß kontrollieren.
Ersetzen, falls nötig.
Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
Falls nötig, vorgeschriebene Bremsflüssigkeit bis zum vorgeschriebenen Flüssig- keitsstand hinzufügen.
Hydrauliksystem auf Lecks kontrollieren. 6-20, 6-21
Kupplung Funktion prüfen.
Ggf. Seilzug schmieren.
Hebelspiel kontrollieren.
Ggf. einstellen. 6-18
Gasdrehgriff Sicherstellen, dass er reibungslos funktioniert.
Spiel des Gasdrehgriffs prüfen.
Ggf. das Spiel des Gasdrehgriffs von einer Yamaha-Fachwerkstatt einstellen und
des Seilzug- und Griffgehäuse schmieren lassen. 6-15, 6-25
Steuerungs-Seilzüge Sicherstellen, dass er reibungslos funktioniert.
Ggf. schmieren. 6-24
Antriebskette Kettendurchhang kontrollieren.
Ggf. einstellen.
Zustand der Kette kontrollieren.
Ggf. schmieren. 6-22, 6-24
Räder und Reifen Auf Beschädigung kontrollieren.
Den Zustand der Reifen und die Profiltiefe prüfen.
Luftdruck kontrollieren.
Korrigieren, falls nötig. 6-16, 6-18
Brems- und Schaltpedale Sicherstellen, dass er reibungslos funktioniert.
Ggf. die Drehpunkte der Pedale schmieren. 6-25
Brems- und Kupplungshebel Sicherstellen, dass er reibungslos funktioniert.
Ggf. die Drehpunkte der Hebel schmieren. 6-26
Seitenständer Sicherstellen, dass er reibungslos funktioniert.
Ggf. Drehpunkt schmieren. 6-26
PRÜFPUNKT
KONTROLLEN SEITE
Page 47 of 102
Zu Ihrer Sicherheit – Routinekontrolle vor Fahrtbeginn
4-3
1
2
345
6
7
8
9
10
11
12
Fahrgestellhalterungen Sicherstellen, dass alle Muttern und Schrauben richtig festgezogen sind.
Ggf. festziehen. —
Instrumente, Lichter, Signale
und Schalter Funktion prüfen.
Korrigieren, falls nötig.
—
Seitenständerschalter Funktion des Zündunterbrechungs- und Anla
sssperrschaltersystems kontrollie-
ren.
Arbeitet das System nicht korrekt, da s Fahrzeug von einer Yamaha-Fachwerkstatt
überprüfen lassen. 3-27
PRÜFPUNKT KONTROLLEN SEITE
Page 48 of 102
5-1
1
2
3
45
6
7
8
9
10
11
12
Wichtige Fahr- und Bedienungshinweise
GAU15952
Lesen Sie die Bedienungsanleitung sorgfäl-
tig durch, um sich mit allen Bedienungsele-
menten vertraut zu machen. Falls Sie ein
Bedienungselement oder eine Funktion
nicht verstehen, wenden Sie sich bitte an Ih-
ren Yamaha-Händler.
WARNUNG
GWA10272
Wenn Sie sich nicht mit den Bedie-
nungselementen vertraut machen, kann
es zum Verlust der Kontrolle kommen
und zu Unfällen oder Verletzungen inFolge davon.
GAUM3631
HINWEISZur Ausstattung dieses Modell gehören:
ein Neigungswinkelsensor, um den
Motor bei einem Sturz auszuschalten.
In diesem Fall leuchtet die Motorstö-
rungs-Warnleuchte auf; dies weist je-
doch nicht auf eine Störung hin. Den
Schlüssel in die Position “OFF” und
dann wieder in die Position “ON” dre-
hen, damit die Warnleuchte erlischt.
Anderenfalls startet der Motor nicht,
selbst wenn der Motor bei Drücken
des Starterschalters angelassen wird.
ein automatisches Motorstopp-Sys-
tem. Der Motor schaltet sich automa-
tisch aus, wenn er 20 Minuten im
Leerlauf laufen gelassen wird. Drü-
cken Sie, wenn der Motor sich aus-
schaltet, einfach den Starterschalter,um den Motor neu zu starten.
GAU73430
Motor startenDa das Fahrzeug mit einem Zündunterbre-
chungs- und Anlasssperrschalter-System
ausgerüstet ist, kann der Motor nur gestar-
tet werden, wenn eine der folgenden Bedin-
gungen erfüllt ist:
Das Getriebe befindet sich in der Leer-
laufstellung.
Wenn ein Gang eingelegt ist, muss der
Seitenständer hochgeklappt und der
Kupplungshebel gezogen sein.
Weitere Informationen siehe Seite
3-27.
1. Den Zündschlüssel auf “ON” drehen und sicherstellen, dass der Motor-
start-/stoppschalter auf “ ” gestellt
ist.
Die folgenden Warn- und Anzeige-
leuchten sollten einige Sekunden lang
aufleuchten und dann erlöschen.
Ölstand-Warnleuchte
Kühlflüssigkeitstemperatur-Warn-
leuchte
Motorstörungs-Warnleuchte
Anzeigeleuchte des Wegfahrsper-
ren-Systems
ACHTUNG
GCA17671
Leuchten die oben genannten Warn-
leuchten oder die Anzeigeleuchte nicht
Page 49 of 102
Wichtige Fahr- und Bedienungshinweise
5-2
1
2
3
456
7
8
9
10
11
12
auf, wenn der Schlüssel in die Stellung
“ON” gedreht wird, oder erlischt eine
Warn- oder Anzeigeleuchte nicht, siehe
Seite 3-4 für die Stromkreisprüfung der
entsprechenden Warn- und Anzeige-leuchte. Die ABS-Warnleuchte sollte aufleuch-
ten, wenn der Zündschlüssel auf “ON”
gestellt wird, und dann erlöschen, so-
bald eine Geschwindigkeit von 10 km/
h (6 mi/h) oder mehr erreicht ist.ACHTUNG
GCA17682
Wenn die ABS-Warnleuchte nicht wie
oben beschrieben aufleuchtet und dann
erlischt, siehe Seite 3-4 für die Strom-kreisprüfung der Warnleuchte.2. Das Getriebe in Leerlaufstellung schalten. Die Leerlauf-Kontrollleuchte
sollte aufleuchten. Ist das nicht der
Fall, den Stromkreis von einer
Yamaha-Fachwerkstatt überprüfen
lassen.
3. Den Schalter zu “ ” schieben, um den Motor anzulassen.
Falls der Motor nicht sofort anspringt,
den Motorstart-/stoppschalter loslas-
sen und einige Sekunden bis zum
nächsten Startversuch warten. Jeder
Anlassversuch sollte so kurz wie mög- lich sein, um die Batterie zu schonen.
Drehen Sie den Motor pro Anlassver-
such nicht länger als 10 Sekunden
durch.
ACHTUNG
GCA11043
Zur Schonung des Motors niemals mitkaltem Motor stark beschleunigen!
GAU16673
SchaltenDurch Einlegen der entsprechenden Gänge
kann die Motorleistung beim Anfahren, Be-
schleunigen und Bergauffahren optimal ge-
nutzt werden.

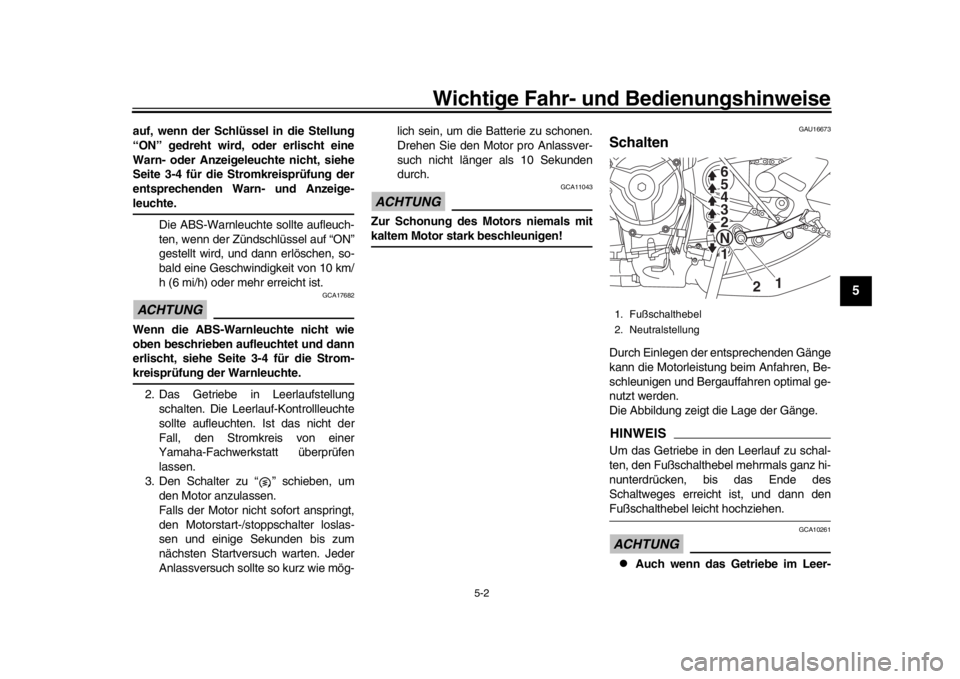

Die Abbildung zeigt die Lage der Gänge.HINWEISUm das Getriebe in den Leerlauf zu schal-
ten, den Fußschalthebel mehrmals ganz hi-
nunterdrücken, bis das Ende des
Schaltweges erreicht ist, und dann denFußschalthebel leicht hochziehen.ACHTUNG
GCA10261
Auch wenn das Getriebe im Leer-
1. Fußschalthebel
2. Neutralstellung
1
N
2 3 4
5 6
1
2
Page 50 of 102
Wichtige Fahr- und Bedienungshinweise
5-3
1
2
3
45
6
7
8
9
10
11
12
lauf ist, das Motorrad nicht über ei-
nen längeren Zeitraum mit
ausgeschaltetem Motor im Leerlauf
laufen lassen und das Motorrad
nicht über lange Strecken schieben.
Das Getriebe wird nur ausreichend
geschmiert, wenn der Motor läuft.
Unzureichende Schmierung kann
das Getriebe beschädigen.
Zum Schalten stets die Kupplung
betätigen. Motor, Getriebe und
Kraftübertragung sind nicht auf die
Belastungen des Schaltens ohne
Kupplungsbetätigung ausgelegt
und könnten dadurch beschädigtwerden.
GAU16811
Tipps zum KraftstoffsparenDer Kraftstoffverbrau ch des Motors kann
durch die Fahrweise stark beeinflusst wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden:
Beim Beschleunigen früh in den
nächsten Gang schalten und hohe
Drehzahlen vermeiden.
Zwischengas beim Herunterschalten
und unnötig hohe Drehzahlen ohne
Last vermeiden.
Bei längeren Standzeiten in Staus, vor
Ampeln oder Bahnschranken den Mo-
tor am besten abschalten.
GAU16842
EinfahrvorschriftenDie ersten 1600 km (1000 mi) sind aus-
schlaggebend für die Leistung und Lebens-
dauer des neuen Motors. Darum sollten die
nachfolgenden Anweisungen sorgfältig ge-
lesen und genau beachtet werden.
Der Motor ist fabrikneu und darf während
der ersten 1600 km (1000 mi) nicht zu stark
beansprucht werden. Die verschiedenen
Teile des Motors spielen sich selbst in das
richtige Betriebsspiel ein. Hohe Drehzah-
len, längeres Vollgasfahren und andere Be-
lastungen, die den Motor stark erhitzen,
sind während dieser Periode zu vermeiden.
GAU17094
0–1000 km (0–600 mi)
Eine längere Betriebszeit über 5600 U/min
vermeiden. ACHTUNG: Nach 1000 km
(600 mi) müssen das Motoröl und die Öl-
filterpatrone bzw. der Filtereinsatz ge-
wechselt werden.
[GCA10303]
1000–1600 km (600–1000 mi)
Eine längere Betriebszeit über 6800 U/min
vermeiden.
