3-12 YAMAHA XSR 900 2017 Bruksanvisningar (in Swedish)

InnehållSäkerhetsinformation....................... 1-1
Beskrivning ....................................... 2-1
Sedd från vänster ............................ 2-1
Sedd från höger ............................... 2-2
Reglage och instrument................... 2-3
Instrument och
kontrollfunktioner ............................. 3-1
Startspärrsystem ............................. 3-1
Huvudströmbrytare/styrlås............... 3-2
Indikeringslampor och varningslampor............................. 3-3
Multi-funktionsmätare ...................... 3-5
D-läge (körläge) ............................. 3-12
Styrarmaturer................................. 3-12
Kopplingshandtag .......................... 3-14
Växelpedal ..................................... 3-14
Bromshandtag ............................... 3-15
Bromspedal ................................... 3-15
ABS ............................................... 3-15
Antispinnsystem ......... ................... 3-16
Tanklock ........................................ 3-18
Bränsle .......................................... 3-18
Bränsletankens ventilations- och
överloppsslang ........................... 3-20
Katalysator..................................... 3-20
Sadel ............................................. 3-20
Förvaringsfack ............................... 3-21
Justering av framgaffeln ................ 3-21
Justering av stötdämpare .............. 3-23 Fästen för bagagerem ................... 3-24
Sidostöd ........................................ 3-24
Avstängningssystem för
tändkrets .................................... 3-25
Strömuttag..................................... 3-27
För din egen säkerhet – kontroller
före körning ....................................... 4-1
Hantering och viktiga punkter vid
körning .............................................. 5-1
Start av motorn................................ 5-1
Växling ............................................ 5-2
Tips för att sänka bränsleförbrukningen ................... 5-3
Inkörning av motorn ........................ 5-3
Parkering ......................................... 5-4
Periodiskt underhåll och
justering ............................................ 6-1
Ägarens verktygssats ...................... 6-2
Tabell över regelbunden skötsel av emissionssystemet ...................... 6-3
Tabell över allmän skötsel och smörjning ..................................... 6-5
Kontroll av tändstifte n...................... 6-9
Kanister ......................................... 6-10
Motorolja och oljefilterinsats .......... 6-10
Kylvätska ....................................... 6-13
Luftfilter ......................................... 6-14
Kontroll av tomgång svarvtalet ....... 6-15 Kontroll av gashandtagets spel...... 6-15
Ventilspel ....................................... 6-15
Däck............................................... 6-16
Gjutna fälgar .................................. 6-18
Justering av kopplingshandtagets
spel ............................................. 6-18
Kontroll av bromshandtagets spel ............................................. 6-19
Bromljuskontakter .......................... 6-19
Kontroll av bromsbelägg fram och bak.............................................. 6-20
Kontroll av bromsvätskenivån ........ 6-20
Byte av bromsvätska ..................... 6-21
Kedjespänning ............................... 6-22
Rengöring och smörjning av kedjan ......................................... 6-23
Kontroll och smörjning av kablar.... 6-23
Kontroll av och smörjning av gashandtag och kabel ................ 6-24
Kontroll av och smörjning av
bromspedal och växelpedal........ 6-24
Kontroll av och smörjning av broms- och kopplingshandtag .... 6-25
Kontroll och smörjning av sidostöd ...................................... 6-25
Smörjning av svingarmens ledpunkter................................... 6-26
Kontroll av framgaffeln ................... 6-26
Kontroll av styrningen .................... 6-27
Kontroll av hjullager .. ..................... 6-27
Batteri ............................................ 6-27

Beskrivning
2-3
12
3
4
5
6
7
8
9
10
11
12
MAU10431

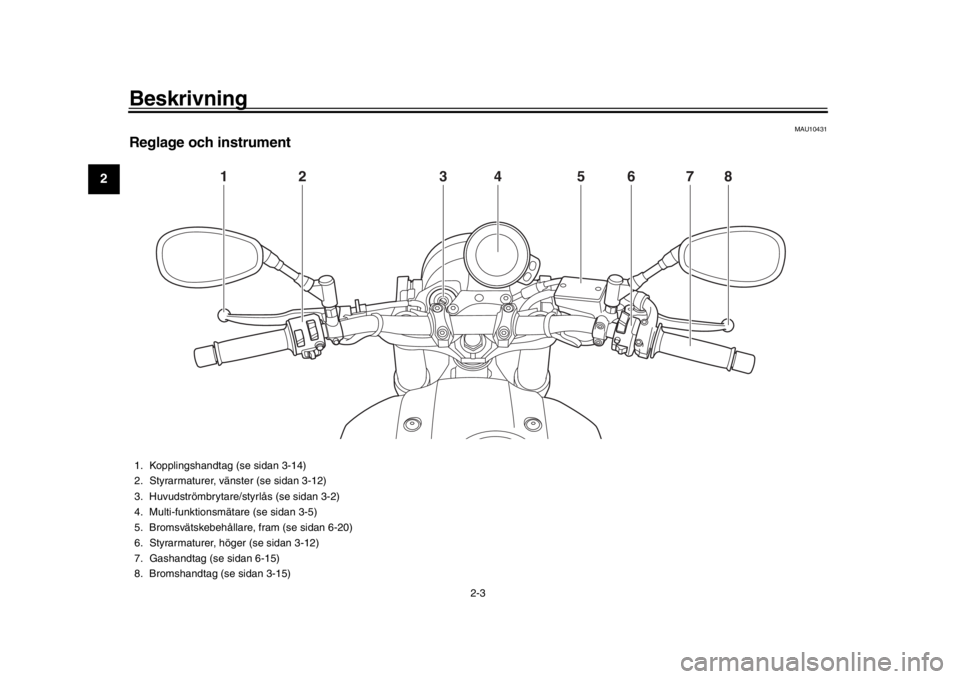

Reglage och instrument
1
2
5
4
3
6
7
8
1. Kopplingshandtag (se sidan 3-14)
2. Styrarmaturer, vänster (se sidan 3-12)
3. Huvudströmbrytare/styrlås (se sidan 3-2)
4. Multi-funktionsmätare (se sidan 3-5)
5. Bromsvätskebehållare, fram (se sidan 6-20)
6. Styrarmaturer, höger (se sidan 3-12)
7. Gashandtag (se sidan 6-15)
8. Bromshandtag (se sidan 3-15)

Instrument och kontrollfunktioner
3-8
1
23
4
5
6
7
8
9
10
11
12
Visningen visar vilket körläge som har valts:
“STD”, “A” eller “B”. För mer information om
drivlägen och hur de väljs, se sidan 3-12
och 3-13.

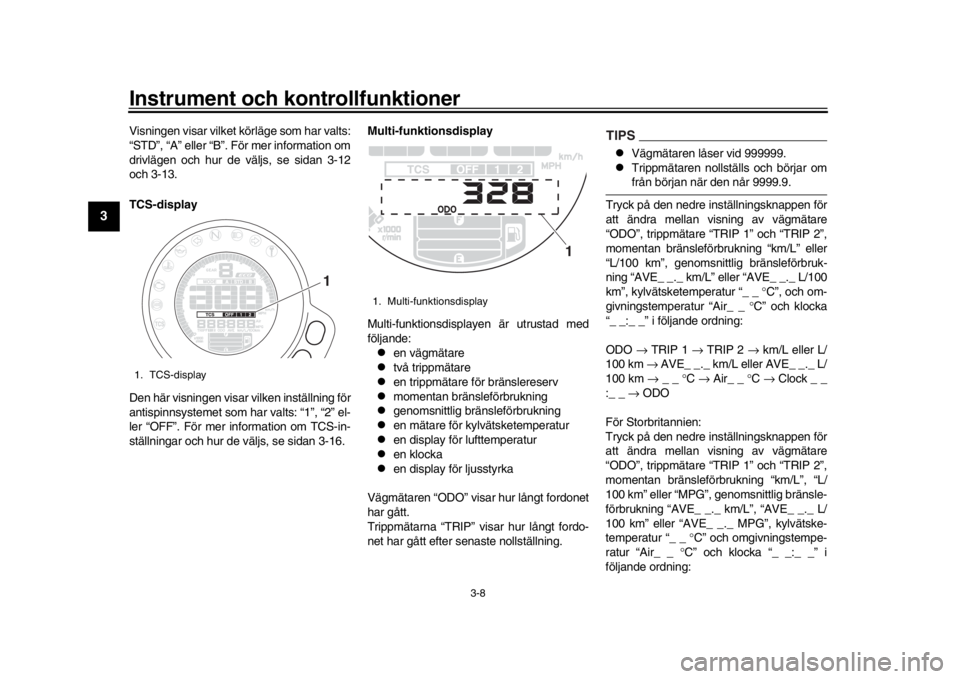

TCS-display
Den här visningen visar vilken inställning för
antispinnsystemet som har valts: “1”, “2” el-
ler “OFF”. För mer information om TCS-in-
ställningar och hur de väljs, se sidan 3-16. Multi-funkti
onsdisplay
Multi-funktionsdispla yen är utrustad med
följande:

en vägmätare

två trippmätare

en trippmätare för bränslereserv

momentan bränsleförbrukning

genomsnittlig bränsleförbrukning

en mätare för kylvätsketemperatur

en display för lufttemperatur

en klocka

en display för ljusstyrka
Vägmätaren “ODO” visar hur långt fordonet
har gått.
Trippmätarna “TRIP” visar hur långt fordo-
net har gått efter senaste nollställning.
TIPS
Vägmätaren låser vid 999999.

Trippmätaren nollställs och börjar omfrån början när den når 9999.9.
Tryck på den nedre inställningsknappen för
att ändra mellan visning av vägmätare
“ODO”, trippmätare “T RIP 1” och “TRIP 2”,
momentan bränsleförbrukning “km/L” eller
“L/100 km”, genomsnittlig bränsleförbruk-
ning “AVE_ _._ km/L” eller “AVE_ _._ L/100
km”, kylvätsketemperatur “_ _ °C”, och om-
givningstemperatur “Air_ _ °C” och klocka
“_ _:_ _” i följande ordning:
ODO → TRIP 1 → TRIP 2 → km/L eller L/
100 km → AVE_ _._ km/L eller AVE_ _._ L/
100 km → _ _ °C → Air_ _ °C → Clock _ _
:_ _ → ODO
För Storbritannien:
Tryck på den nedre inställningsknappen för
att ändra mellan visning av vägmätare
“ODO”, trippmätare “T RIP 1” och “TRIP 2”,
momentan bränsleförbrukning “km/L”, “L/
100 km” eller “MPG”, genomsnittlig bränsle-
förbrukning “AVE_ _._ km/L”, “AVE_ _._ L/
100 km” eller “AVE_ _._ MPG”, kylvätske-
temperatur “_ _ °C” och omgivningstempe-
ratur “Air_ _ ° C” och klocka “_ _:_ _” i
följande ordning:
1. TCS-display
1
1. Multi-funktionsdisplay
1

Instrument och kontrollfunktioner
3-12
1
23
4
5
6
7
8
9
10
11
12
MAU47635
D-läge (körläge)D-läge är ett elektroniskt styrt motorprestan-
dasystem med tre inställningslägen (“STD”,
“A”, och “B”).
Tryck på drivlägesknappen “MODE” för att
växla mellan lägena. (Se sidan 3-13 för en
beskrivning av kö rlägeskontakten.)TIPSInnan du använder D-läge ska du se till att
du förstår hur det funger ar och hur körläges-kontakten används.
Läge “STD”
Läge “STD” är lämplig för olika körförhållan-
den.
I detta läge kan föraren få en mjuk och spor-
tig körbarhet från det låga varvtalsområdet till det höga.
Läge “A”
Läge “A” ger ett sportigare motorsvar vid
låga varvtal och i mellanregistret jämfört
med läge “STD”.
Läge “B”
Läge “B” ger ett svar som är något mindre
vass i jämförelse med läge “STD” och läm-
par sig för körsituationer som kräver ett
känsligare svar på gaspådrag.
MAU1234M

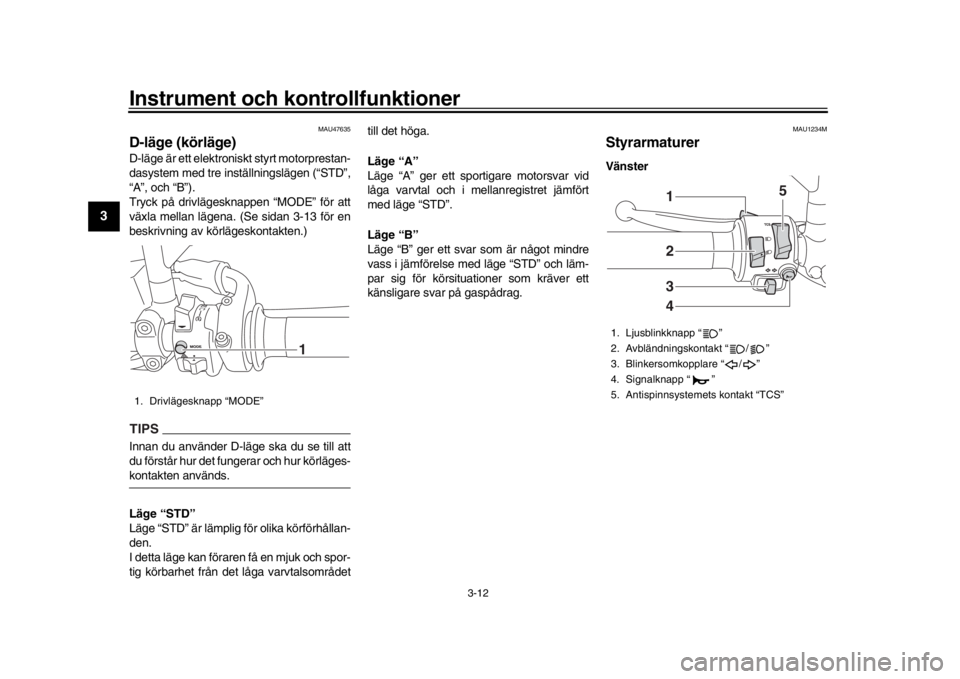

StyrarmaturerVänster
1. Drivlägesknapp “MODE”
1
1. Ljusblinkknapp “ ”
2. Avbländningskontakt “ / ”
3. Blinkersomkopplare “ / ”
4. Signalknapp “ ”
5. Antispinnsystemets kontakt “TCS”
2341
5

Instrument och kontrollfunktioner
3-14
1
23
4
5
6
7
8
9
10
11
12
flyttar sig.
Tryck på knappen när gashandtaget är
stängt och du vill ändra drivläget (se sidan
3-12) i följande ordning:
A → B → STD → ATIPS
Det aktuella drivläget visas på drivlä-
gesdisplayen (se sidan 3-7).

Det aktuella drivläge t sparas när fordo-net stängs av.
MAU12822

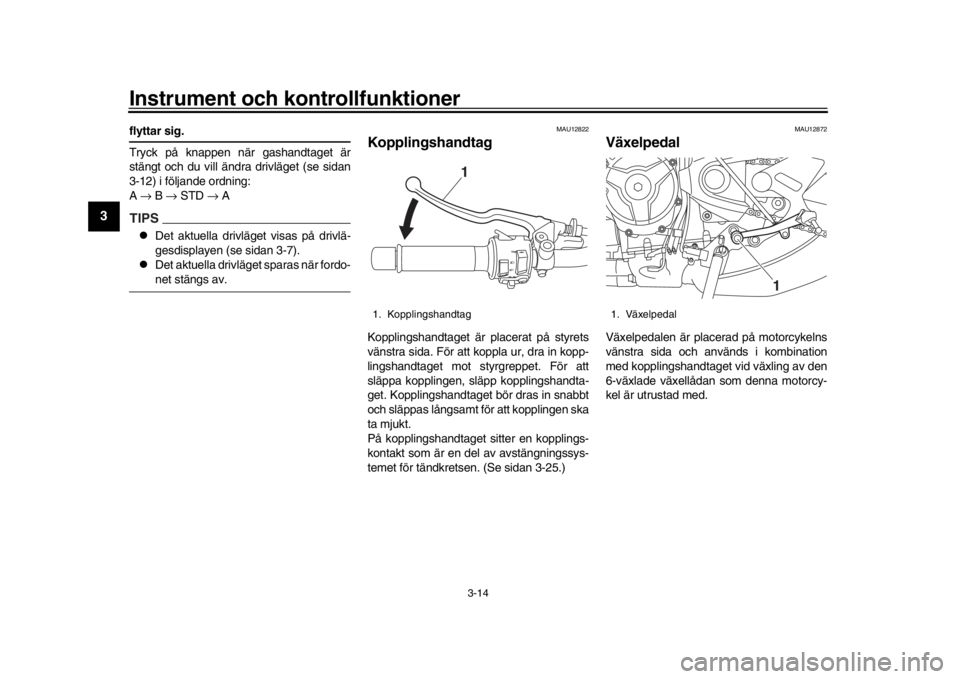

KopplingshandtagKopplingshandtaget är placerat på styrets
vänstra sida. För att koppla ur, dra in kopp-
lingshandtaget mot styrgreppet. För att
släppa kopplingen, släpp kopplingshandta-
get. Kopplingshandtaget bör dras in snabbt
och släppas långsamt för att kopplingen ska
ta mjukt.
På kopplingshandtaget sitter en kopplings-
kontakt som är en del av avstängningssys-
temet för tändkretsen. (Se sidan 3-25.)
MAU12872
VäxelpedalVäxelpedalen är placerad på motorcykelns
vänstra sida och används i kombination
med kopplingshandtaget vid växling av den
6-växlade växellådan som denna motorcy-
kel är utrustad med.
1. Kopplingshandtag
1
1. Växelpedal
1

10-1
1
2
3
4
5
6
7
8
91011
12
Register
AABS ......................................................... 3-15
ABS-varningslampa ................................... 3-4
Antispinnsystem ...................................... 3-16
Antispinnsystemets indikeringslampa........ 3-4
Antispinnsystemets kontakt ..................... 3-13
Avbländningskontakt ............................... 3-13
Avstängningssystem för tändkrets........... 3-25BBatteri ...................................................... 6-27
Blinkerslampa, byte ................................. 6-34
Blinkersomkopplare ................................. 3-13
Bränsle .................................................... 3-18
Bränsleförbrukning, tips för att sänka ........ 5-3
Bränsletankens ventilationsslang och överloppsslang ...................................... 3-20
Bromljuskontakter .................................... 6-19
Bromshandtag ......................................... 3-15
Bromshandtagets spel, kontroll ............... 6-19
Bromsljus/bakljus..................................... 6-33
Broms- och kopplingshandtag, kontroll av och smörjning ................................... 6-25
Bromspedal ............................................. 3-15
Bromspedal och växelpedal, kontroll av och smörjning ................................... 6-24
Bromsvätska, byte ................................... 6-21
Bromsvätskenivå, kontroll av ................... 6-20DDäck ........................................................ 6-16
Dataregistrering, fordon ............................. 9-2
Delarnas placering..................................... 2-1
Diagnoskontakt .......................................... 9-2
D-läge (körläge) ....................................... 3-12
FFästen för bagagerem ............................. 3-24
Försiktighet med matta färger ................... 7-1
Förvaring ................................................... 7-3
Förvaringsfack......................................... 3-21
Felsökning ............................................... 6-35
Felsökningsschema ................................ 6-36
Framgaffel, justering ............................... 3-21
Framgaffel, kontroll av............................. 6-26GGashandtagets spel, kontroll................... 6-15
Gashandtag och kabel, kontroll av och smörjning .............................................. 6-24HHjul .......................................................... 6-18
Hjullager, kontroll av................................ 6-27
Huvudströmbrytare/styrlås ........................ 3-2IIdentifikationsnummer ............................... 9-1
Indikeringslampa för helljus....................... 3-3
Indikeringslampa för neutralläge ............... 3-3
Indikeringslampa för st artspärrsystem ...... 3-5
Indikeringslampor för blinkers ................... 3-3
Indikeringslampor och varningslampor ..... 3-3
Inkörning av motorn .................................. 5-3KKablar, kontroll av och smörjning ............ 6-23
Kanister ................................................... 6-10
Katalysator .............................................. 3-20
Kedja, rengöring och smörjning .............. 6-23
Kedjespänning ........................................ 6-22
Kontroll av bromsbelägg, fram och bak... 6-20
Kopplingshandtag ................................... 3-14
Kopplingshandtagets spel, justering ....... 6-18 Kylvätska .................................................6-13
LLjusblinkknapp ......................................... 3-13
Luftfilter .................................................... 6-14MMotorcykelns identifikationsnummer..........9-1
Motorns serienummer ................................9-1
Motorolja och oljefilterinsats .................... 6-10
Multi-funktionsmätare ................................3-5NNummerskyltsbelysning ...........................6-34PParkering ...................................................5-4
Parkeringsljuslampa, byte ........................6-33SSäkerhetsinformation .................................1-1
Säkringar, byte......................................... 6-29
Sadel........................................................ 3-20
Sidostöd ...................................................3-24
Sidostöd, kontroll av och smörjning .........6-25
Signalknapp .............................................3-13
Skötsel .......................................................7-1
Skötsel och smörjning, regelbunden ..........6-5
Specifikationer ...........................................8-1
Ställa motorcykeln ................................... 6-35
Stötdämpare, justering .............................3-23
Start av motorn ..........................................5-1
Startspärrsystem........................................3-1
Stopp/Kör/Start-knapp .............................3-13
Strålkastarlampa, byte .............................6-31
Strömkontakt............................................3-27
Styrarmaturer ...........................................3-12
Styrning, kontroll av ................................. 6-27
Svingarmens ledpunkter, smörjning ........6-26
