ABS YAMAHA XSR 900 2018 Betriebsanleitungen (in German)

InhaltsverzeichnisSicherheitsinformationen................. 1-1
Beschreibung .................................... 2-1
Linke Seitenansicht ......................... 2-1
Rechte Seitenansicht....................... 2-2
Bedienungselemente und Instrumente .................................. 2-3
Funktionen der Instrumente und
Bedienungselemente ........................ 3-1
System der Wegfahrsperre.............. 3-1
Zünd-/Lenkschloss ....... ................... 3-2
Anzeigeleuchten und Warnleuchten ............................... 3-4
Multifunktionsmesser-Einheit........... 3-6
D-Modus (Antriebsmodus )............. 3-13
Lenkerarmaturen ........................... 3-14
Kupplungshebel ............................. 3-16
Fußschalthebel .............................. 3-16
Handbremshebel .......... ................. 3-16
Fußbremshebel ............................. 3-17
ABS ............................................... 3-17
Traktionskontrollsystem ................. 3-18
Tankverschluss.............................. 3-19
Kraftstoff ........................................ 3-20
Kraftstofftank-Überlaufschlauch und Belüftungsschlauc h ............. 3-22
Katalysator..................................... 3-22
Sitzbank ......................................... 3-23
Ablagefach..................................... 3-23
Teleskopgabel einstellen ............... 3-24 Federbein einstellen ....
.................. 3-25
Spanngurt-Halterungen . ................ 3-26
Seitenständer .. ............................ .. 3-27
Zündunterbrechungs- u. Anlasssperrschalter-System ...... 3-27
Nebenverbraucher- Steckverbinder ........................... 3-29
Zu Ihrer Sicherheit –
Routinekontrolle vor Fahrtbeginn... 4-1
Wichtige Fahr- und
Bedienungshinweise ........................ 5-1
Motor starten ................................... 5-1
Schalten .......................................... 5-2
Tipps zum Kraftstoffsparen ............. 5-3
Einfahrvorschriften .......................... 5-3
Parken ............................................. 5-4
Regelmäßige Wartung und
Einstellung ........................................ 6-1
Bordwerkzeug ................................. 6-2
Tabelle für regelmäßige Wartung
des Abgas-Kontrollsystems ......... 6-3
Allgemeine Wartungs- und
Schmiertabelle ............................. 6-5
Zündkerzen prüfen ...... .................... 6-9
Kanister ......................................... 6-10
Motoröl .......................................... 6-10
Kühlflüssigkeit .......... ..................... 6-12
Luftfiltereinsatz .............................. 6-14 Leerlaufdrehzahl prüfen ................. 6-14
Spiel des Gasdrehgriffs prüfen ...... 6-14
Ventilspiel ...................................... 6-15
Reifen ............................................ 6-15
Gussräder ...................................... 6-17
Kupplungshebel-Spiel einstellen.... 6-18
Spiel des Handbremshebels
prüfen ......................................... 6-18
Bremslichtschalter ......................... 6-19
Scheibenbremsbeläge des Vorder- und Hinterrads prüfen.... 6-19
Bremsflüssigkeitsstand prüfen ....... 6-20
Wechseln der Bremsf lüssigkeit...... 6-21
Antriebsketten-Durchhang ............. 6-22
Antriebskette säubern und schmieren ................................... 6-23
Bowdenzüge prüfen und
schmieren ................................... 6-24
Gasdrehgriff und Gaszug kontrollieren und schmieren ....... 6-24
Fußbrems- und Schalthebel prüfen und schmieren. ................ 6-24
Handbrems- und Kupplungshebel
prüfen und schmieren. ......

.......... 6-25
Seitenständer prüfen und
schmieren ................................... 6-26
Schwingen-Drehpunkte schmieren ................................... 6-26
Teleskopgabel prüfen .................... 6-26
Lenkung prüfen .............................. 6-27
Radlager prüfen ............................. 6-27
B90-9-G2.book 1 ページ ２０１８年６月６日　水曜日　午前９時１１分

Inhaltsverzeichnis
Batterie .......................................... 6-28
Sicherungen wechseln.................. 6-29
Scheinwerferlampe auswechseln .............................. 6-32
Standlichtlampe auswechseln ...... 6-33
Bremslicht/Rücklicht ...................... 6-34
Blinkerlampe auswechseln ............ 6-34
Kennzeichenbeleuchtung .............. 6-35
Motorrad aufbocken ...................... 6-35
Fehlersuche................................... 6-35
Fehlersuchdiagramme................... 6-37
Pflege und Lagerung des
Motorrads .......................................... 7-1
Vorsicht bei Mattfarben ................... 7-1
Pflege .............................................. 7-1
Abstellen.......................................... 7-3
Technische Daten ............................. 8-1
Kundeninformation ........................... 9-1
Identifizierungsnummern ................. 9-1
Diagnose-Steckverbinder ................ 9-2
Fahrzeugdaten-Aufzeichnung ......... 9-2
Index ................................................ 10-1
B90-9-G2.book 2 ページ ２０１８年６月６日　水曜日　午前９時１１分

1-2
Sicherheitsinformationen
12
3
4
5
6
7
8
9
10
11
12
Grenzen. Wenn Sie innerhalb Ihrer
Grenzen fahren, kann dies dazu
beitragen, einen Unfall zu vermei-
den.
Wir empfehlen Ihnen, dass Sie das
Fahren mit Ihrem Motorrad solange
in Bereichen üben, in denen kein
Verkehr ist, bis Sie mit dem Motor-
rad und allen seinen Kontrollvorrich-
tungen gründlich vertraut sind.

Viele Unfälle wurden durch Fehler des
Motorradfahrers veru rsacht. Ein typi-
scher Fehler des Fahr ers ist es, in ei-
ner Kurve wegen zu hoher
Geschwindigkeit zu weit heraus getra-
gen zu werden oder Kurven zu schnei-
den (ungenügender Neigungswinkel
im Verhältnis zur Geschwindigkeit).
Halten Sie sich immer an die Ge- schwindigkeitsbegrenzungen und
fahren Sie niemals schneller als
durch Straßen - und Verkehrsbedin-
gungen vertretbar ist.
Bevor Sie abbiegen oder die Fahr- spur wechseln, immer blinken. Stel-
len Sie sicher, dass andere
Verkehrsteilnehmer Sie sehen kön-
nen.

Die Haltung des Fahrers und Mitfah-
rers ist für eine gute Kontrolle wichtig.
Der Fahrer sollte während der Fahrt beide Hände am Lenker und beide
Füße auf den Fußrasten halten, um
Kontrolle über das Motorrad auf-
rechterhalten zu können.
Der Mitfahrer sollte sich immer mit
beiden Händen am Fahrer, am Sitz-
gurt oder am Halt egriff, falls vorhan-
den, festhalten und beide Füße auf
den Fußrasten halten. Niemals Mit-
fahrer mitnehmen, welche nicht be-
quem beide Füße auf den
Fußrasten halten können.

Niemals unter Einfluss von Alkohol
oder anderen Drogen oder Medika-
menten fahren.

Dieses Motorrad ist ausschließlich auf
Straßenbenutzung ausgelegt. Es ist
nicht für Geländefahrten geeignet.
Schutzkleidung
Bei Motorradunfällen sind Kopfverletzun-
gen die häufigste Ursache von Todesfällen.
Die Benutzung eines Schutzhelms ist der
absolut wichtigste Faktor, um Kopfverlet-
zungen zu verhindern oder zu reduzieren.

Tragen Sie immer einen sicherheits-
geprüften Helm.

Tragen Sie ein Visier oder eine
Schutzbrille. Kommt Wind in Ihre un-
geschützten Augen könnte dies Ihre
Sicht beeinträchtigen, und Sie könnten deshalb eine Gefahr verspätet erken-
nen.

Eine Jacke, schwere Stiefel, Hosen,
Handschuhe usw. helfen dabei, Ab-
schürfungen oder Risswunden zu ver-
hindern oder zu vermindern.

Tragen Sie niemals lose sitzende Klei-
dung, da sie sich in den Lenkungshe-
beln, Fußrasten oder Rädern
verfangen könnten, und Verletzung
oder ein Unfall könnte die Folge sein.

Tragen Sie immer Schutzkleidung, die
Ihre Beine, Knöchel und Füße be-
deckt. Der Motor und die Auspuffanla-
ge sind im und auch nach dem Betrieb
sehr heiß, so dass es zu Verbrennun-
gen kommen kann.

Mitfahrer sollten diese Vorsichtsmaß-
nahmen ebenfalls beachten.
Vermeiden Sie Kohlenmonoxid-Vergif-
tungen
Auspuffgase enthalten immer Kohlenmono-
xid, ein giftiges Gas mit tödlicher Wirkung.
Das Einatmen von Kohlenmonoxid verur-
sacht zunächst Kopfsc hmerzen, Schwin-
delgefühl, Benommenheit, Übelkeit,
Verwirrtheit und führt schließlich zum Tod.
Kohlenmonoxid ist ein farbloses, geruch-
und geschmackloses Gas, das vorhanden
sein kann, auch wenn Sie Auspuffgase we-
B90-9-G2.book 2 ページ ２０１８年６月６日　水曜日　午前９時１１分

Funktionen der Instrumente und Bedienungselemente
3-4
1
234
5
6
7
8
9
10
11
12
GAU4939D
Anzeigeleuchten und
Warnleuchten
GAU11032
Blinker-Kontrollleuchten “ ” und “ ”
Jede Blinker-Kontrollleuchte blinkt, wenn
die entsprechenden Blinker blinken.
GAU11061
Leerlauf-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet auf, wenn
das Getriebe sich in der Leerlaufstellung
befindet.
GAU11081
Fernlicht-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU11257
Ölstand-Warnleuchte “ ”
Diese Warnleuchte leuchtet bei zu niedri-
gem Motorölstand auf.
Beim Einschalten des Fahrzeugs führt die-
se Leuchte eine Stromkreiskontrolle durch
(sie leuchtet einige Sekunden lang und er-
lischt dann).
Wenn die Warnleuchte weiter leuchtet,
nachdem der Ölstand geprüft und korrigiert
wurde (Seite 6-10), das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen lassen.HINWEIS
Trotz korrektem Ölstand kann es vor-
kommen, dass die Warnleuchte bei
Bergauf- oder Bergabfahrt oder wäh-
rend plötzlichen Beschleunigungs-
bzw. Abbremsvorgängen flackert, was
unter diesen Umständen normal ist.

Wenn eine Störung entdeckt wird, blinkt die Ölstand-Warnleuchte wie-
derholt. Das Fahrzeug von einer
Yamaha-Fachwerkstatt prüfen lassen.
GAU11447
Kühlflüssigkeitstemperatur-Warnleuch-
te “ ”
Wenn der Motor überhitzt, leuchtet diese
Warnleuchte auf. In diesem Fall sofort an-
halten, den Motor ausschalten und abküh-
len lassen.
Der elektrische Stromk
reis der Warnleuchte
kann durch Drehen des Schlüssels in Stel-
lung “ON” geprüft werden. Die Warnleuchte
sollte einige Sekunden lang aufleuchten
und dann erlöschen.
Leuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ON” gedreht wird, oder
wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.ACHTUNG
GCA10022
Bei Überhitzung darf der Motor nichtweiter betrieben werden.HINWEIS
Bei Fahrzeugen mit Kühlerlüfter schal-
tet sich der (die) Kühlerlüfter je nach
Kühlflüssigkeitstemperatur im Kühler
1. Kontrollleuchte für das Traktionskontrollsystem “ ”
2. ABS-Warnleuchte “ ”
3. Motorstörungs-Warnleuchte “ ”
4. Kühlflüssigkeitstemperatur-Warnleuchte “”
5. Ölstand-Warnleuchte “ ”
6. Linke Blinker-Kontrollleuchte “ ”
7. Leerlauf-Kontrollleuchte “ ”
8. Fernlicht-Kontrollleuchte “ ”
9. Rechte Blinker-Kontrollleuchte “ ”
10.Anzeigeleuchte des Wegfahrsperren-Systems “ ”
2
13
4
5
6
7
8
9
10
ABS
B90-9-G2.book 4 ページ ２０１８年６月６日　水曜日　午前９時１１分

Funktionen der Instrumente und Bedienungselemente
3-5
1
23
4
5
6
7
8
9
10
11
12
automatisch ein oder aus.

Bei Überhitzung des Motors, sieheSeite 6-38 für weitere Anweisungen.
GAU73171
Motorstörungs-Warnleuchte “ ”
Diese Warnleuchte leuchtet auf, wenn im
Motor- oder einem anderen Fahrzeug-Re-
gelsystem ein Problem erkannt wird. Las-
sen Sie in diesem Fall das
On-Board-Diagnosesys tem von einer
Yamaha-Fachwerkstatt überprüfen.
Der elektrische Stromk reis der Warnleuchte
kann durch Drehen des Schlüssels in Stel-
lung “ON” geprüft werden. Die Warnleuchte
sollte einige Sekunden lang aufleuchten
und dann erlöschen.
Falls die Warnleuchte nach Drehen des
Schlüssels auf “ON” nicht aufleuchtet oder
falls sie nicht erlischt, das Fahrzeug von ei-
ner Yamaha-Fachwerkstatt kontrollieren
lassen.
GAU69891
ABS-Warnleuchte “ ”
Im Normalbetrieb leuchtet diese Warn-
leuchte auf, wenn der Schlüssel auf “ON”
gedreht wird, und sie erlischt, sobald eine
Geschwindigkeit von 10 km/h (6 mi/h) oder
höher erreicht ist.
Wenn die ABS-Warnleuchte:

nicht aufleuchtet, wenn der Schlüssel
auf “ON” gedreht wird

während der Fahrt aufleuchtet oder
blinkt

nicht erlischt, sobald eine Geschwin-
digkeit von 10 km/h (6 mi/h) oder hö-
her erreicht ist
Das ABS und arbeitet möglicherweise nicht
korrekt. Tritt eine der oben genannten Be-
dingungen auf, lassen Sie das System so-
bald wie möglich von einer
Yamaha-Fachwerkstatt überprüfen. (Nähe-
re Angaben zur Funktionsweise des Anti-
blockiersystems siehe Seite 3-17.)WARNUNG
GWA16041
Wenn die ABS-Warnleuchte nicht er-
lischt, sobald eine Geschwindigkeit von
10 km/h (6 mi/h) oder mehr erreicht ist,
oder wenn die Warnleuchte während der
Fahrt aufleuchtet oder blinkt, wechselt
das Bremssystem auf den konventionel-
len Bremsvorgang. In jedem dieser ge-
nannten Fälle, oder wenn die
Warnleuchte überhaupt nicht aufleuch-
tet, bremsen Sie mit besonderer Vor-
sicht, um ein mögliches Blockieren der
Räder während einer Notbremsung zu
vermeiden. Lassen Sie das das Brems-
system und die Stromkreise sobald wie
möglich von einer Yamaha-Fachwerk-
statt überprüfen.
GAU78591
Kontrollleuchte für das Traktionskont-
rollsystem “TCS”
Diese Kontrollleuchte blinkt, wenn das
Traktionskontrollsystem eingreift.
Wenn das Traktionskontrollsystem ausge-
schaltet wird, leuchtet diese Kontrollleuch-
te. (Siehe Seite 3-18.)HINWEISBeim Starten des Fahrzeugs sollte diese
Leuchte für einige Sekunden aufleuchten
und dann erlöschen. Falls die Leuchte nicht
aufleuchtet oder nicht wieder erlischt, das
Fahrzeug von einer Yamaha-Fachwerkstattkontrollieren lassen.
GAUM3621
Anzeigeleuchte des Wegfahrsper-
ren-Systems “ ”
Wenn der Zündschlüssel auf “OFF” gestellt
worden ist und 30 Sekunden verstrichen
sind, blinkt die Anzeigeleuchte kontinuier-
lich, um anzuzeigen, dass das Wegfahr-
sperren-System aktiviert ist. Nach 24
Stunden hört die Anzeigeleuchte auf zu
blinken. Das Wegfahrs perren-System ist je-
doch immer noch aktiviert.
Der elektrische Stromkreis der Anzeige-
ABS
B90-9-G2.book 5 ページ ２０１８年６月６日　水曜日　午前９時１１分

Funktionen der Instrumente und Bedienungselemente
3-16
1
234
5
6
7
8
9
10
11
12
GAU12822
KupplungshebelDer Kupplungshebel befindet sich an der
linken Seite des Lenkers. Um das Getriebe
auszukuppeln, den Hebel in Richtung Len-
kergriff ziehen. Um das Getriebe einzukup-
peln, den Hebel freigeben. Der Hebel sollte
schnell gezogen und langsam losgelassen
werden, um reibungslosen Kupplungsbe-
trieb zu erzielen.
Der Kupplungshebel beherbergt einen An-
lasssperrschalter als Teil des Anlasssperr-
systems. (Siehe Seite 3-27.)
GAU12873
FußschalthebelDer Fußschalthebel befindet sich auf der
linken Seite des Motors. Er wird zusammen
mit dem Kupplungshebel beim Schalten
von Gängen verwendet. (Siehe Seite 5-2.)
GAU26825
HandbremshebelDer Handbremshebel befindet sich an der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Gas-
drehgriff ziehen.
Der Bremshebel ist mit einem Einstellrad für
die Bremshebelposition ausgestattet. Um
den Abstand zwischen dem Bremshebel
und dem Gasdrehgriff einzustellen, das Ein-
stellrad drehen, während Sie den Hebel
vom Gasdrehgriff weggedrückt halten. Die
geeignete Einstellung auf dem Einstellrad
muss mit der “ ”-Markierung auf dem
Handbremshebel fluchten.

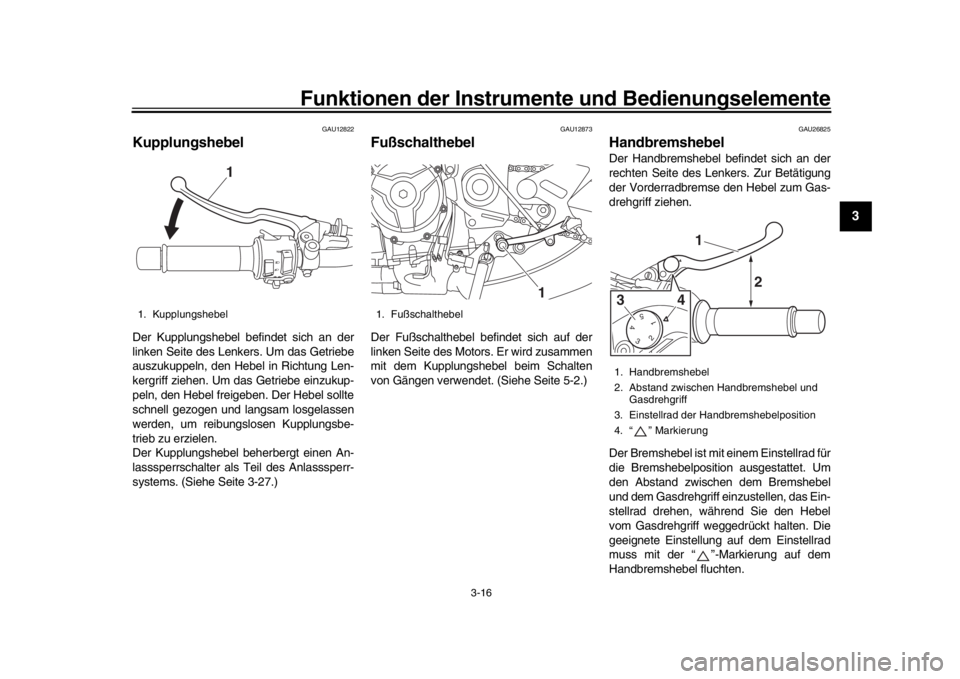

1. Kupplungshebel
1
1. Fußschalthebel
1
1. Handbremshebel
2. Abstand zwischen Handbremshebel und Gasdrehgriff
3. Einstellrad der Handbremshebelposition
4. “ ” Markierung
543
21
1
2
43
B90-9-G2.book 16 ページ ２０１８年６月６日　水曜日　午前９時１１分

Funktionen der Instrumente und Bedienungselemente
3-17
1
23
4
5
6
7
8
9
10
11
12
GAU12944
FußbremshebelDer Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
GAU63040
ABSDas Antiblockiersystem (ABS) von Yamaha
ist elektronisch geregelt und weist einen ge-
trennten Regelkreis für Vorder- und Hinter-
radbremse auf.
Betätigen Sie die Bremsen mit ABS genau
so, wie Sie konventionelle Bremsen betäti-
gen. Bei aktiviertem ABS ist möglicherwei-
se ein Pulsieren am Handbremshebel oder
Fußbremshebel zu spüren. Bremsen Sie in
diesem Fall einfach kontinuierlich weiter
und lassen Sie das ABS arbeiten. Bremsen
Sie nicht “pumpend”, da dies die Bremswir-
kung reduziert.
WARNUNG
GWA16051
Auch mit ABS stets einen der Fahrge-
schwindigkeit entsprechend ausrei-
chenden Sicherheitsabstand wahren.
Das ABS vermag nur lange Brems-
wege zu verkürzen.

Auf bestimmten Fahrbahnoberflä-
chen, zum Beispiel auf unbefestig-
ten Straßen oder auf
Schotterpisten, kann der Brems-
weg mit ABS sogar länger sein alsohne.
Das ABS wird durch ein elektronisches
Steuergerät (ECU) überwacht, das bei Auf-
treten einer Störung das System auf den konventionellen Bremsvorgang wechseln
lässt.
HINWEIS
Das ABS führt jedes Mal, nachdem
der Schlüssel auf “ON” gedreht wurde
und das Fahrzeug eine Geschwindig-
keit von 10 km/h (6 mi/h) oder mehr er-
reicht hat, einen Selbsttest durch.
Während dieses Tests ist vom Hyd-
raulik-Steuergerät ein “Klicken” zu hö-
ren und selbst bei leichter Betätigung
des Handbremshebels oder Fuß-
bremshebel ist außerdem eine Vibrati-
on an den Hebeln zu spüren, was
jedoch kein Anzeichen für eine Stö-
rung ist.

Dieses ABS ist mit einem Testmodus
ausgestattet, mit welchem das Pulsie-
ren am Hand- oder Fußbremshebel
bei aktiviertem System vom Benutzer
gespürt werden kann. Es wird jedoch
Spezialwerkzeug dafür
benötigt. Des-
halb wenden Sie sich bitte an IhreYamaha-Fachwerkstatt.
ACHTUNG
GCA20100
Vorsichtig vorgehen, um den Radsensor
oder Radsensor-Rotor nicht zu beschä-
digen; ansonsten kann es zu einer Fehl-

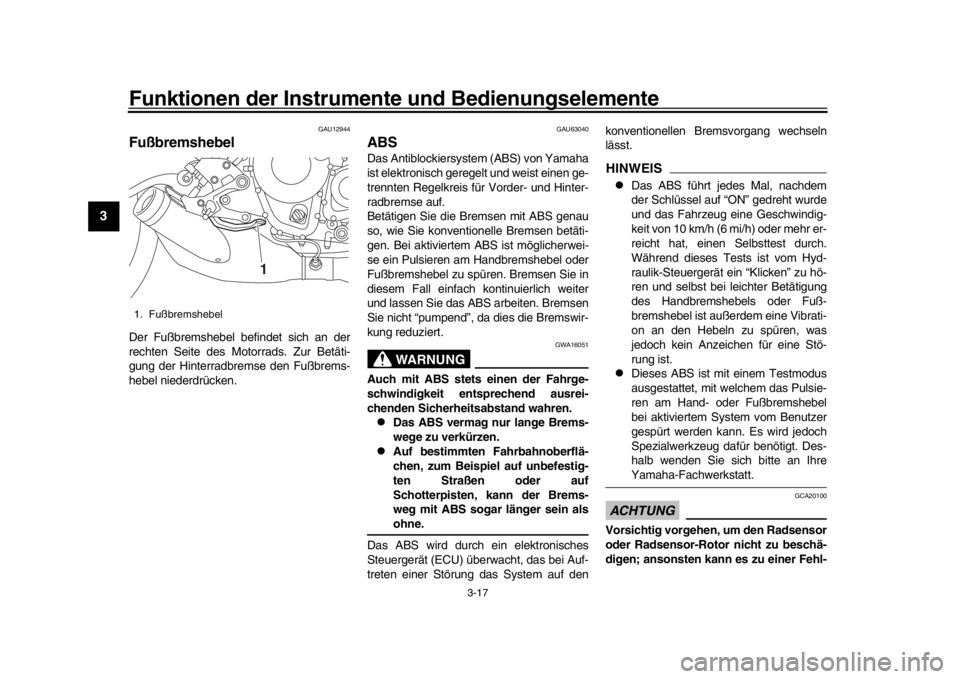

1. Fußbremshebel
1
B90-9-G2.book 17 ページ ２０１８年６月６日　水曜日　午前９時１１分

Funktionen der Instrumente und Bedienungselemente
3-18
1
234
5
6
7
8
9
10
11
12
funktion des ABS kommen.
GAU74351
TraktionskontrollsystemDas Traktionskontrollsystem (TCS) sorgt
dafür, dass bei Beschleunigungsvorgängen
auf rutschigen Oberflächen, wie z. B. unbe-
festigten oder nassen Straßen, die Traktion
erhalten bleibt. Wenn die Sensoren erken-
nen, dass das Hinterrad zu rutschen be-
ginnt (unkontrolliertes Durchdrehen), greift
das Traktionskontrollsystem in die Rege-
lung der Motorleistung ein, um die Traktion
wiederherzustellen.
WARNUNG
GWA15433
Das Traktionskontrollsystem ist kein Er-
satz für korrektes, der Situation ange-
passtes Fahren. Die Traktionskontrolle
kann Traktionsverlust nicht in jedem Fall
verhindern, z. B. wenn zu schnell in eine
Kurve gefahren wird, wenn bei scharfem
Neigungswinkel zu stark beschleunigt
wird, oder während des Bremsvorgangs
und sie kann ein Durchrutschen des Vor-
derrads nicht verhindern. Wie mit jedem
Fahrzeug sollte man sich Flächen, die
rutschig sein könnten, vorsichtig annä-
hern und besonders glatte Stellen mei-den.
Die “ ”-Kontrollleuchte blinkt, wenn das
Traktionskontrollsyste m eingreift. Sie be-
merken möglicherweis e leichte Änderun-gen der Motor- und Auspuffgeräusche,
wenn das Traktionskontrollsystem eingreift.
Unter bestimmten Bedingungen kann sich
das Traktionskontrolls
ystem automatisch
ausschalten. Sollte dies geschehen, leuch-
ten die “ ”-Kontrollleuchte und die
“ ”-Warnleuchte auf.
Die TCS-Anzeige (Seite 3-9) zeigt die aktu-
elle TCS-Einstellung an. Es gibt drei Ein-
stellungen.
TCS “OFF”
TCS “OFF” schaltet das Traktionskontroll-
system aus.
TCS “1”
TCS “1” minimiert die Eingriffe des Trakti-
onskontrollsystems.
TCS “2”
TCS “2” maximiert die Eingriffe des Trakti-
onskontrollsystems; bei einem Durchdre-
hen der Räder wird am stärksten
eingegriffen.
HINWEIS
Nutzen Sie den Schalter des Trakti-
onskontrollsystems (Seite 3-15), um
die TCS-Einstellung zu ändern.

Die Traktionskontrolle kann nur bei an-
gehaltenem Fahrzeug ein- oder aus-
geschaltet werden.

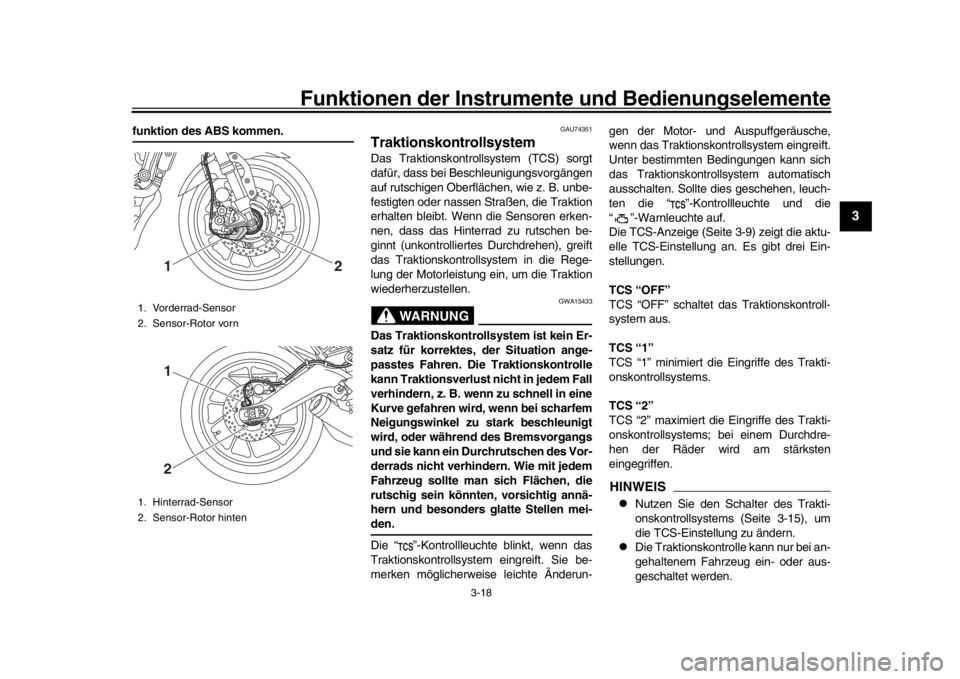

1. Vorderrad-Sensor
2. Sensor-Rotor vorn
1. Hinterrad-Sensor
2. Sensor-Rotor hinten
1
2
12
B90-9-G2.book 18 ページ ２０１８年６月６日　水曜日　午前９時１１分

Funktionen der Instrumente und Bedienungselemente
3-24
1
234
5
6
7
8
9
10
11
12
GAU62451
Teleskopgabel einstellen
WARNUNG
GWA14671
Die Federvorspannung an beiden Gabel-
holmen gleichmäßig einstellen, da ande-
renfalls Fahrverhalten und Stabilitätbeeinträchtigt werden könnten.
Jeder Gabelholm besitzt eine Einstell-
schraube zur Einstellung der Federvor-
spannung. Der rechte Gabelholm ist mit
einer Einstellschraube (Zugstufen-Dämp-
fungskraft) ausgerüstet.ACHTUNG
GCA10102
Um eine Beschädigung der Einstellvor-
richtung zu vermeiden , darf nicht über
die Maximal- oder Minimaleinstellungengedreht werden.
Federvorspannung
Zum Erhöhen der Federvorspannung (Fe-
derung härter) die Einstellschrauben an bei-
den Gabelholmen in Richtung (a) drehen.
Zum Verringern der Federvorspannung
(Federung weicher) beide Einstellschrau-
ben in Richtung (b) drehen. Die Einstellung wird durch Messen des in
der Abbildung gezeigten Abstands A be-
stimmt. Verkürzen des Abstands A erhöht
die Federvorspannung; Verlängern des Ab-
stands A verringert die Federvorspannung.
Zugstufendämpfung
Die Zugstufendämpfung wird nur am rech-
ten Gabelholm eingestellt.
Zum Erhöhen der Zugstufendämpfung
(Dämpfung härter) die Einstellschraube in
Richtung (a) drehen. Zum Verringern der
Zugstufendämpfung (D
ämpfung weicher)
die Einstellschraube in Richtung (b) drehen.

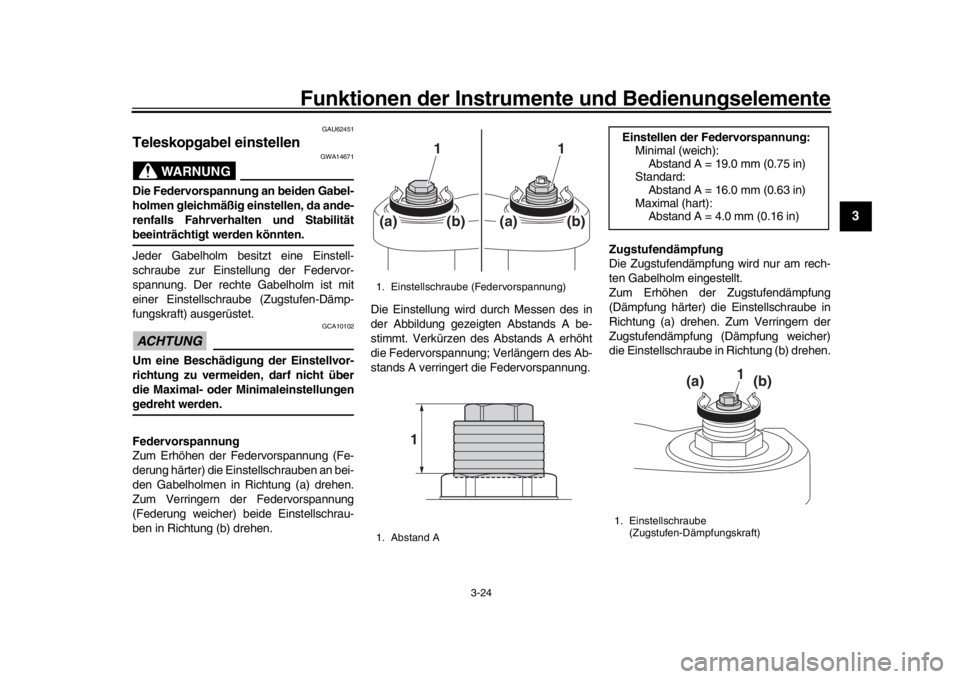

1. Einstellschraube (Federvorspannung)
1. Abstand A
1
1
(a)
(b)
(a)
(b)
1
Einstellen der Federvorspannung: Minimal (weich):Abstand A = 19.0 mm (0.75 in)
Standard:
Abstand A = 16.0 mm (0.63 in)
Maximal (hart): Abstand A = 4.0 mm (0.16 in)1. Einstellschraube
(Zugstufen-Dämpfungskraft)
1
(a)
(b)
B90-9-G2.book 24 ページ ２０１８年６月６日　水曜日　午前９時１１分

Funktionen der Instrumente und Bedienungselemente
3-27
1
23
4
5
6
7
8
9
10
11
12
GAU15306
SeitenständerDer Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenstän-
der mit dem Fuß hoch- oder
herunterklappen, während das Fahrzeug in
aufrechter Stellung gehalten wird.HINWEISDer Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Im fol-
genden Abschnitt wird das Zündungsunter-
brechungs- undAnlasssperrschalter-System erklärt.)
WARNUNG
GWA10242
Niemals mit ausgeklapptem oder nicht
richtig hochgeklapptem Seitenständer
(oder einem der nicht oben bleibt) fah-
ren. Ein nicht völlig hochgeklappter Sei-
tenständer kann den Fahrer durch
Bodenberührung ablenken und so zum
Verlust der Kontrolle über das Fahrzeug
führen. Yamaha hat den Seitenständer
mit einem Zündunterbrechungsschalter
versehen, der ein Starten und Anfahren
mit ausgeklapptem Seitenständer ver-
hindert. Prüfen Sie deshalb das System
regelmäßig. Falls Störungen an diesem System festgestellt werden, das Fahr-
zeug umgehend von einer
Yamaha-Fachwerkstatt instand setzen
lassen.
GAU44895
Zündunterbrechungs- u.
Anlasssperrschalter-SystemDieses System verhindert Starts bei einge-
legtem Gang, sofern der Kupplungshebel
nicht gezogen wird und der Seitenständer
nicht oben ist. Es stoppt außerdem den lau-
fenden Motor, wenn der Seitenständer bei
eingelegtem Gang abgesenkt wird.
Das System regelmäßig wie folgt kontrollie-
ren.HINWEIS
Diese Prüfung ist am verlässlichsten,
wenn sie bei warmem Motor durchge-
führt wird.

Informationen zur Schalterbetätigungsiehe Seiten 3-2 und 3-14.
B90-9-G2.book 27 ページ ２０１８年６月６日　水曜日　午前９時１１分
