Funktionen der Instrumente und Bedienungselemente
3-2
1
234
5
6
7
8
9
10
11
12
fahrsperrensystems auf dem sel-
ben Schlüsselring anbringen.

Die Standardschlüssel, sowie
Schlüssel anderer Wegfahrsperren-
systeme, vom Hauptschlüssel zur
Neuprogrammierung fern halten.

Schlüssel anderer Wegfahrsperren-
systeme vom Zündschloss fern hal-
ten, da diese Signalstörungenverursachen können.
GAU10474
Zünd-/LenkschlossDas Zünd-/Lenkschloss verriegelt und ent-
riegelt den Lenker und schaltet die Zündung
sowie die Stromversorgung der anderen
elektrischen Systeme ein und aus. Die ein-
zelnen Schlüsselstellungen sind nachfol-
gend beschrieben.HINWEISStellen Sie sicher, dass Sie den Standard-
schlüssel (schwarzer Bügel) für die normale
Benutzung des Fahrzeugs verwenden. Um
das Risiko den Hauptschlüssel zur Neupro-
grammierung (roter Bügel) zu verlieren ge-
ring zu halten, sollten Sie diesen an einem
sicheren Ort aufbewahren und nur für die
Neuprogrammierung von Codes verwen-den.
GAU38531
ON
Alle elektrischen St romkreise werden mit
Strom versorgt; Instrumentenbeleuchtung,
Rücklicht, Kennzeichenleuchte und Stand-
licht vorn leuchten auf, und der Motor kann
angelassen werden. Der Schlüssel lässt
sich in dieser Position nicht abziehen.HINWEISDer Scheinwerfer leuchtet automatisch auf,
wenn der Motor angelassen wird und bleibt
an, bis der Schlüssel auf “OFF” gedrehtwird, auch wenn der Motor abwürgt.
GAU10662
OFF
Alle elektrischen Syst eme sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser Positi-
on abziehen.
WARNUNG
GWA10062
Den Schlüssel während der Fahrt nie-
mals auf “OFF” oder “LOCK” drehen.
Anderenfalls wird die elektrische Anlage
ausgeschaltet, wodurch es zum Verlust
der Kontrolle über das Fahrzeug und Un-fällen kommen kann.
P
ON
OFF
LOCK
B90-9-G2.book 2 ページ ２０１８年６月６日　水曜日　午前９時１１分

Funktionen der Instrumente und Bedienungselemente
3-3
1
23
4
5
6
7
8
9
10
11
12
GAU1068B
LOCK (Schloss)
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel lässt sich in dieser Position abzie-
hen.
Lenker verriegeln1. Den Lenker bis zum Anschlag nach links drehen.
2. Mit dem Schlüssel in der Position
“OFF” den Schlüssel hineindrücken
und dann auf “LOCK” drehen.
3. Den Schlüssel abziehen.HINWEISWenn sich die Lenkung nicht verriegeln
lässt, versuchen, den Lenker leicht zurück
nach rechts zu drehen.
Lenker entriegelnAus der Position “LOCK” den Schlüssel hin-
eindrücken und auf “OFF” drehen.
GAU59680
(Parken)
Die Warnblinkanlage und die Blinker kön-
nen eingeschaltet werden, aber alle ande-
ren elektrischen Anlagen sind
ausgeschaltet. Der Schlüssel lässt sich in
dieser Position abziehen.
Der Lenker muss verriegelt werden, bevor
man den Zündschlüssel auf “ ” drehen
kann.
ACHTUNG
GCA20760
Durch Verwendung der Warnblinkanla-
ge oder der Blinker über einen längerenZeitraum wird die Batterie entladen.
1. Drücken.
2. Abbiegen.12
1. Drücken.
2. Abbiegen.12
B90-9-G2.book 3 ページ ２０１８年６月６日　水曜日　午前９時１１分

Funktionen der Instrumente und Bedienungselemente
3-5
1
23
4
5
6
7
8
9
10
11
12
automatisch ein oder aus.

Bei Überhitzung des Motors, sieheSeite 6-38 für weitere Anweisungen.
GAU73171
Motorstörungs-Warnleuchte “ ”
Diese Warnleuchte leuchtet auf, wenn im
Motor- oder einem anderen Fahrzeug-Re-
gelsystem ein Problem erkannt wird. Las-
sen Sie in diesem Fall das
On-Board-Diagnosesys tem von einer
Yamaha-Fachwerkstatt überprüfen.
Der elektrische Stromk reis der Warnleuchte
kann durch Drehen des Schlüssels in Stel-
lung “ON” geprüft werden. Die Warnleuchte
sollte einige Sekunden lang aufleuchten
und dann erlöschen.
Falls die Warnleuchte nach Drehen des
Schlüssels auf “ON” nicht aufleuchtet oder
falls sie nicht erlischt, das Fahrzeug von ei-
ner Yamaha-Fachwerkstatt kontrollieren
lassen.
GAU69891
ABS-Warnleuchte “ ”
Im Normalbetrieb leuchtet diese Warn-
leuchte auf, wenn der Schlüssel auf “ON”
gedreht wird, und sie erlischt, sobald eine
Geschwindigkeit von 10 km/h (6 mi/h) oder
höher erreicht ist.
Wenn die ABS-Warnleuchte:

nicht aufleuchtet, wenn der Schlüssel
auf “ON” gedreht wird

während der Fahrt aufleuchtet oder
blinkt

nicht erlischt, sobald eine Geschwin-
digkeit von 10 km/h (6 mi/h) oder hö-
her erreicht ist
Das ABS und arbeitet möglicherweise nicht
korrekt. Tritt eine der oben genannten Be-
dingungen auf, lassen Sie das System so-
bald wie möglich von einer
Yamaha-Fachwerkstatt überprüfen. (Nähe-
re Angaben zur Funktionsweise des Anti-
blockiersystems siehe Seite 3-17.)WARNUNG
GWA16041
Wenn die ABS-Warnleuchte nicht er-
lischt, sobald eine Geschwindigkeit von
10 km/h (6 mi/h) oder mehr erreicht ist,
oder wenn die Warnleuchte während der
Fahrt aufleuchtet oder blinkt, wechselt
das Bremssystem auf den konventionel-
len Bremsvorgang. In jedem dieser ge-
nannten Fälle, oder wenn die
Warnleuchte überhaupt nicht aufleuch-
tet, bremsen Sie mit besonderer Vor-
sicht, um ein mögliches Blockieren der
Räder während einer Notbremsung zu
vermeiden. Lassen Sie das das Brems-
system und die Stromkreise sobald wie
möglich von einer Yamaha-Fachwerk-
statt überprüfen.
GAU78591
Kontrollleuchte für das Traktionskont-
rollsystem “TCS”
Diese Kontrollleuchte blinkt, wenn das
Traktionskontrollsystem eingreift.
Wenn das Traktionskontrollsystem ausge-
schaltet wird, leuchtet diese Kontrollleuch-
te. (Siehe Seite 3-18.)HINWEISBeim Starten des Fahrzeugs sollte diese
Leuchte für einige Sekunden aufleuchten
und dann erlöschen. Falls die Leuchte nicht
aufleuchtet oder nicht wieder erlischt, das
Fahrzeug von einer Yamaha-Fachwerkstattkontrollieren lassen.
GAUM3621
Anzeigeleuchte des Wegfahrsper-
ren-Systems “ ”
Wenn der Zündschlüssel auf “OFF” gestellt
worden ist und 30 Sekunden verstrichen
sind, blinkt die Anzeigeleuchte kontinuier-
lich, um anzuzeigen, dass das Wegfahr-
sperren-System aktiviert ist. Nach 24
Stunden hört die Anzeigeleuchte auf zu
blinken. Das Wegfahrs perren-System ist je-
doch immer noch aktiviert.
Der elektrische Stromkreis der Anzeige-
ABS
B90-9-G2.book 5 ページ ２０１８年６月６日　水曜日　午前９時１１分

Funktionen der Instrumente und Bedienungselemente
3-10
1
234
5
6
7
8
9
10
11
12
Die Tageskilometerzähler “TRIP” zeigen die
seit dem letzten Zurückstellen gefahrenen
Kilometer an.HINWEIS
Der Kilometerzähler stoppt bei
999999.

Die Tageskilometerzähler werden
nach Erreichen von 9999.9 zurückge-stellt und zählen dann weiter.
Das Anzeigeelement ändern
Mit dem unteren Einstellknopf die Anzeige
zwischen dem Kilometerzähler “ODO”, den
Tageskilometerzählern “TRIP 1” und “TRIP
2”, dem momentanen Kraftstoffverbrauch
“km/L” oder “L/100 km ”, dem durchschnittli-
chen Kraftstoffverbrauch “AVE_ _._ km/L”
oder “AVE_ _._ L/100 km”, der Kühlflüssig-
keitstemperatur “_ _ C”, der Umgebungs-
temperatur “Air_ _ C” und der Uhr “_ _:_ _”
in der folgenden Reihenfolge wechseln:
ODO  TRIP 1  TRIP 2  km/L oder
L/100 km  AVE_ _._ km/L oder AVE_ _._
L/100 km  _ _ C  Air_ _ C  Clock _
_ :_ _  ODO
Nur für Fahrzeuge mit der Spezifikation
Vereinigtes Königreich: ODO
 TRIP 1  TRIP 2  km/L, L/100
km oder MPG  AVE_ _._ km/L, AVE_ _._
L/100 km oder AVE_ _._ MPG  _ _ C 
Air_ _ C  Clock _ _ :_ _  ODO
HINWEIS
Den oberen Einstellknopf drücken, um
in umgekehrter Reihenfolge durch die
Anzeige zu wechseln.

Der Kraftstoffrese rve-Kilometerzählerwird automatisch angezeigt.
Wenn das letzte Segment und der Rahmen
des Kraftstoffmessers zu blinken beginnen,
wechselt die Anzeige automatisch zum Re-
servekilometerzähler “TRIP F”, und es wird
die ab diesem Punkt zurückgelegte Strecke
angezeigt. In diesem Fall den unteren Ein-
stellknopf drücken, um die Anzeige in fol-
gender Reihenfolge umzuschalten:
TRIP F  km/L oder L/100 km  AVE_ _._
km/L oder AVE_ _._ L/100 km  _ _ C 
Air_ _ C  Clock _ _ :_ _  ODO  TRIP
1  TRIP 2  TRIP F
Nur für Fahrzeuge mit der Spezifikation
Vereinigtes Königreich:
TRIP F  km/L, L/100 km oder MPG 
AVE_ _._ km/L, AVE_ _._ L/100 km oder
AVE_ _._ MPG  _ _ C  Air_ _ C  Clock _ _ :_ _ 
ODO  TRIP 1  TRIP 2
 TRIP F
Zum Zurückstellen eines Tageskilometer-
zählers den oberen Einstellknopf eine Se-
kunde lang drücken.
Wenn der Kraftstoffres erve-Kilometerzähler
nicht manuell zurückgestellt wird, wird er
nach dem Tanken und Fahren von 5 km
(3 mi) automatisch zurückgestellt und aus
der Anzeige ausgeblendet.
Momentaner Kraftstoffverbrauch
Die momentane Kraftstoffverbrauchsan-
zeige kann entweder auf “km/L” oder auf
“L/100 km” eingestellt werden; oder für
Fahrzeuge mit der Spezifikation Vereinig-
tes Königreich auch auf “MPG”.

“km/L”: Die Fahrstrecke, die mit einer
1. Momentane Kraftstoffverbrauchsanzeige
1
B90-9-G2.book 10 ページ ２０１８年６月６日　水曜日　午前９時１１分

Funktionen der Instrumente und Bedienungselemente
3-17
1
23
4
5
6
7
8
9
10
11
12
GAU12944
FußbremshebelDer Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
GAU63040
ABSDas Antiblockiersystem (ABS) von Yamaha
ist elektronisch geregelt und weist einen ge-
trennten Regelkreis für Vorder- und Hinter-
radbremse auf.
Betätigen Sie die Bremsen mit ABS genau
so, wie Sie konventionelle Bremsen betäti-
gen. Bei aktiviertem ABS ist möglicherwei-
se ein Pulsieren am Handbremshebel oder
Fußbremshebel zu spüren. Bremsen Sie in
diesem Fall einfach kontinuierlich weiter
und lassen Sie das ABS arbeiten. Bremsen
Sie nicht “pumpend”, da dies die Bremswir-
kung reduziert.
WARNUNG
GWA16051
Auch mit ABS stets einen der Fahrge-
schwindigkeit entsprechend ausrei-
chenden Sicherheitsabstand wahren.
Das ABS vermag nur lange Brems-
wege zu verkürzen.

Auf bestimmten Fahrbahnoberflä-
chen, zum Beispiel auf unbefestig-
ten Straßen oder auf
Schotterpisten, kann der Brems-
weg mit ABS sogar länger sein alsohne.
Das ABS wird durch ein elektronisches
Steuergerät (ECU) überwacht, das bei Auf-
treten einer Störung das System auf den konventionellen Bremsvorgang wechseln
lässt.
HINWEIS
Das ABS führt jedes Mal, nachdem
der Schlüssel auf “ON” gedreht wurde
und das Fahrzeug eine Geschwindig-
keit von 10 km/h (6 mi/h) oder mehr er-
reicht hat, einen Selbsttest durch.
Während dieses Tests ist vom Hyd-
raulik-Steuergerät ein “Klicken” zu hö-
ren und selbst bei leichter Betätigung
des Handbremshebels oder Fuß-
bremshebel ist außerdem eine Vibrati-
on an den Hebeln zu spüren, was
jedoch kein Anzeichen für eine Stö-
rung ist.

Dieses ABS ist mit einem Testmodus
ausgestattet, mit welchem das Pulsie-
ren am Hand- oder Fußbremshebel
bei aktiviertem System vom Benutzer
gespürt werden kann. Es wird jedoch
Spezialwerkzeug dafür
benötigt. Des-
halb wenden Sie sich bitte an IhreYamaha-Fachwerkstatt.
ACHTUNG
GCA20100
Vorsichtig vorgehen, um den Radsensor
oder Radsensor-Rotor nicht zu beschä-
digen; ansonsten kann es zu einer Fehl-
1. Fußbremshebel
1
B90-9-G2.book 17 ページ ２０１８年６月６日　水曜日　午前９時１１分

Funktionen der Instrumente und Bedienungselemente
3-22
1
234
5
6
7
8
9
10
11
12
GAU51194
Kraftstofftank-Überlaufschlauch
und BelüftungsschlauchVor dem Betrieb des Fahrzeugs:
jeden Schlauchanschluss kontrollie-
ren.

jeden Schlauch auf Beschädigung
kontrollieren. Ersetzen, falls nötig.

sich vergewissern, dass das Ende je-
des Schlauchs nicht blockiert ist. Ggf.
reinigen.

sich vergewissern, dass jeder
Schlauch durch die Schelle verläuft.
GAU13434
KatalysatorDieses Modell ist mit einem Abgaskatalysa-
tor in der Auspuffanlage ausgerüstet.
WARNUNG
GWA10863
Die Auspuffanlage ist nach dem Betrieb
heiß. Zur Verhinderung von Brandgefahr
und Verbrennungen:
Das Fahrzeug niemals in der Nähe
möglicher Brandgefahren parken,
wie zum Beispiel Gras oder anderen
leicht brennbaren Stoffen.

Das Fahrzeug nach Möglichkeit so
parken, dass Fußgänger oder Kin-
der nicht mit dem heißen Auspuff in
Berührung kommen können.

Sicherstellen, dass die Auspuffan-
lage abgekühlt ist, bevor Sie irgend-
welche Wartungsarbeiten
durchführen.

Den Motor nicht länger als einige
Minuten im Leerlauf laufen lassen.
Bei langem Leerlaufbetrieb kannsich der Motor stark erwärmen.
ACHTUNG
GCA10702
Ausschließlich bleifreies Benzin tanken.
Der Gebrauch verbleiten Benzins verur-
sacht nicht reparierbare Schäden am
Abgaskatalysator.

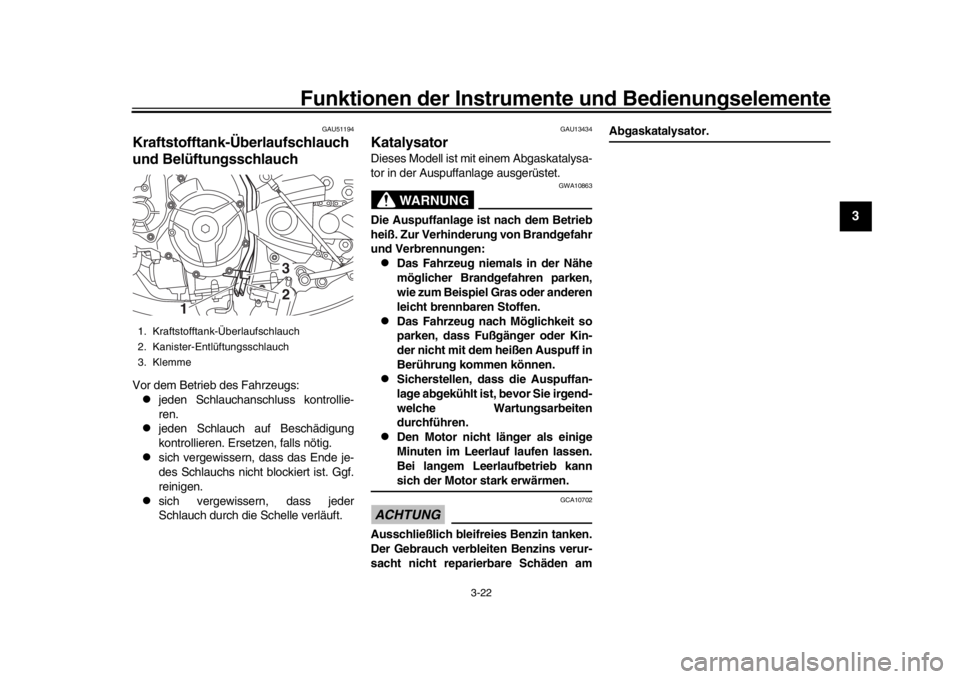

1. Kraftstofftank-Überlaufschlauch
2. Kanister-Entlüftungsschlauch
3. Klemme
1
32
B90-9-G2.book 22 ページ ２０１８年６月６日　水曜日　午前９時１１分

Regelmäßige Wartung und Einstellung
6-6
1
2
3
4
567
8
9
10
11
12
10 *Radlager Das Lager auf Lockerung oder
Beschädigung kontrollieren. 
11 *Schwingenlager Funktion und auf übermäßiges
Spiel kontrollieren. 
12 Antriebskette Den Durchhang, die Ausrichtung
und den Zustand der
Antriebskette kontrollieren.
Den Kettendurchhang einstellen und die Kette gründlich mit einem
O-Ring-Kettenspray schmieren. Alle 1000 km (600 mi) und nach dem Waschen des Motorrads, einer Fahrt im
Regen oder in feuchter Umgebung
13 *Lenkkopflager Lagerbaugruppen auf festen Sitz
kontrollieren.  
Mäßig mit Lithiumseifenfett schmieren. 
14 *Fahrgestellhalterun-
gen Sicherstellen, dass alle Muttern
und Schrauben richtig festgezo-
gen sind. 
15 Handbremshebe-
lumlenkwelle Mit Silikonfett schmieren.

16 Fußbremshebelum-
lenkwelle Mit Lithiumseifenfett schmieren.

17 Kupplungshebe-
lumlenkwelle Mit Lithiumseifenfett schmieren.

18 Fußschalthebelum-
lenkwelle Mit Lithiumseifenfett schmieren.

19 Seitenständer Funktion prüfen.
Mit Lithiumseifenfett schmieren. 
20 *Seitenständerschal-
ter Funktion kontrollieren und erneu-
ern, falls nötig. 
NR. PRÜFPUNKT
KONTROLLE ODER
WARTUNGSARBEIT KILOMETERSTAND
JAHRES
-
KONTROLLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
B90-9-G2.book 6 ページ ２０１８年６月６日　水曜日　午前９時１１分

Regelmäßige Wartung und Einstellung
6-10
1
2
3
4
567
8
9
10
11
12
GAU36112
KanisterDieses Modell ist mit einem Kanister ausge-
stattet, um zu verhindern, dass Kraftstoff-
dämpfe in die Atmosphäre gelangen. Vor
Inbetriebnahme des Fahrzeugs sicherstel-
len, dass Folgendes kontrolliert wird:
Jeden Schlauchanschluss kontrollie-
ren.

Jeden Schlauch und Kanister auf Ris-
se oder Beschädigung kontrollieren.
Bei Beschädigung ersetzen.

Sicherstellen, dass die Kanisterentlüf-
tung nicht blockiert ist, und ggf. reini-
gen.
GAU1990D
MotorölDer Motorölstand sollte regelmäßig kontrol-
liert werden. Außerdem müssen in den
empfohlenen Abständen gemäß Wartungs-
tabelle das Motoröl und die Ölfilterpatrone
gewechselt werden.ACHTUNG
GCA11621

Um ein Durchrutschen der Kupp-
lung zu vermeiden (da das Motoröl
auch die Kupplung schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwenden Sie keine Öle mit
Diesel-Spezifikation “CD” oder Öle
von höherer Qualität als vorge-
schrieben. Auch keine Öle der Klas-
se “ENERGY CONSERVING II” oder
höher verwenden.

Darauf achten, dass keine Fremd-
körper in das Kurbelgehäuse ein-dringen. Ölstand prüfen
1. Nach dem Aufwärmen des Motors ei-
nige Minuten warten, damit sich das Öl
setzen kann.
2. Zum Erzielen einer genauen Messung
das Fahrzeug auf einem ebenen Bo-
den gerade halten.
3. Auf das Schauglas unten rechts am
Kurbelgehäuse gucken.
HINWEISDer Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-den.
4. Liegt der Ölstand auf Höhe oder unter der Minimalstand-Markierung, den
1. Kanister
2. Kanister-Entlüftungsschlauch
1
2
Empfohlene Ölsorte: Siehe Seite 8-1.
Füllmenge: Ölwechsel:2.40 L (2.54 US qt, 2.11 Imp.qt)
Mit Ölfilterausbau: 2.70 L (2.85 US qt, 2.38 Imp.qt)
1. Motoröl-Einfüllschraubverschluss
2. Prüffenster für den Motorölstand
3. Maximalstand-Markierung
4. Minimalstand-Markierung
1
2
34
B90-9-G2.book 10 ページ ２０１８年６月６日　水曜日　午前９時１１分

Regelmäßige Wartung und Einstellung
6-19
1
2
3
4
56
7
8
9
10
11
12
erhebliches Sicherheitsrisiko dar.
GAU36505
Bremslichtschalter Das Bremslicht sollte sich kurz vor der Wir-
kung der Bremse einschalten. Das Brems-
licht wird durch Schalter aktiviert, die an den
Handbremshebel und den Fußbremshebel
angeschlossen sind. Da die Bremslicht-
schalter Komponenten des Antiblockiersys-
tems sind, sollten sie von einem
Yamaha-Händler gewartet werden.
GAU22393
Scheibenbremsbeläge des
Vorder- und Hinterrads prüfenDer Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
GAU36891
Scheibenbremsbeläge vorn
Jeder Vorderrad- Scheibenbremsbelag
weist Verschleißanzeiger auf, die ein Prü-
fen der Bremsbeläge ohne Ausbau erlau-
ben. Zur Prüfung des
Bremsbelagverschleißes die Bremse betä-
tigen und die Verschleißanzeiger beobach-
ten. Wenn ein Verschleißanzeiger die
Bremsscheibe fast berührt, die Scheiben-
bremsbeläge im Satz von einer1. Verschleißanzeiger des Bremsbelags
1
1
B90-9-G2.book 19 ページ ２０１８年６月６日　水曜日　午前９時１１分

Regelmäßige Wartung und Einstellung
6-22
1
2
3
4
567
8
9
10
11
12
GAU22762
Antriebsketten-DurchhangDen Antriebsketten-Durchhang vor jeder
Fahrt prüfen und ggf. korrigieren.
GAU2277G
Kettendurchhang prüfen 1. Das Motorrad auf den Seitenständer
stellen.HINWEISBeim Prüfen und Einstellen des An-
triebsketten-Durchhangs darf auf demFahrzeug keine Belastung sein.
2. Das Getriebe in Leerlaufstellung schalten.
3. Den Kettendurchhang, wie in der Ab- bildung gezeigt, messen. 4. Den Antriebsketten-Durchhang ggf.
folgendermaßen korrigieren.
ACHTUNG: Ein nicht angemesse-
ner Antriebskettendurchhang über-
lastet den Motor und andere
wichtige Teile des Motorrads und
kann zu einem Kettenschlupf oder
-riss führen. Wenn der Antriebsket-
tendurchhang mehr als 25.0 mm
(0.98 in) beträgt, kann die Kette den
Rahmen, die Schwinge und andere
Teile beschädigen. Daher darauf
achten, dass der Kettendurchhang
sich immer im Sollbereich befin-
det.
[GCA17791]
GAU57971
Antriebskettendurchhang einstellen
Wenden Sie sich an einen Yamaha-Händ-
ler vor Sie den Durchhang der Antriebskette
einstellen.1. Die Achsmutter und die Kontermutter
auf beiden Seiten der Schwinge lo-
ckern. 2. Zum Straffen der Antriebskette die
Einstellschraube für den Antriebsket-
tendurchhang auf beiden Seiten der
Schwinge in Richtung (a) drehen. Zum
Lockern der Antriebskette die Einstell-
schraube auf jeder Seite der Schwinge
in Richtung (b) drehen und dann das
Hinterrad nach vorn drücken.
1. Antriebsketten-Durchhang
1
Antriebsketten-Durchhang:5.0–15.0 mm (0.20–0.59 in)
1. Achsmutter
2. Kontermutter
2
1
B90-9-G2.book 22 ページ ２０１８年６月６日　水曜日　午前９時１１分
