Pflege und Lagerung des Motorrads7-2
1
2
3
4
5
678
9
10
11
12
Vor der Reinigung 1. Das Fahrzeug abseits direkter Son-
neneinstrahlung abstellen und abküh-
len lassen. Dadurch werden
Wasserflecken vermieden.
2. Sich vergewissern, dass alle Kappen, Abdeckungen, elektrische Verbin-
dungsstücke und Steckverbinder fest
montiert sind.
3. Den Schalldämpfer-Ende mit einem Kunststoffbeutel und einem starken
Gummiband bedecken.
4. Hartnäckige Flecken wie Vogelkot und Insekten mit einem feuchten Tuch eini-
ge Minuten einwirken lassen.
5. Straßenschmutz und Ölflecken mit ei- nem hochwertigen Entfettungsmittel
und einer Kunststoff-Borstenbürste
oder einem Schwamm entfernen.
ACHTUNG: Kein Entfettungsmittel
an schmierpflichtigen Stellen wie
Dichtungen und Radachsen ver-
wenden. Die Produktanweisungen
befolgen.
[GCA26290]
Reinigung 1. Eventuell vorhandene Entfetter abspü- len und das Fahrzeug mit einem Gar-
tenschlauch absprühen. Nur so viel
Druck anwenden wie unbedingt nötig.
Kein Wasser direkt in den Schall- dämpfer, die Instrumententafel, den
Lufteinlass oder andere Innenbereiche
wie z. B. Staufächer unter dem Sitz,
sprühen.
2. Das Fahrzeug mit einem Qualitätsrei-
niger für den Automobilbereich ge-
mischt mit kaltem Wasser und einem
weichen, sauberen Tuch oder
Schwamm reinigen. Für schwer zu-
gängliche Stellen eine alte Zahnbürste
oder Kunststoff-Borstenbürste ver-
wenden. ACHTUNG: Kaltes Wasser
verwenden, wenn das Fahrzeug
Salz ausgesetzt war. Warmes Was-
ser erhöht die korrosiven Eigen-
schaften des Salzes.
[GCA26301]
3. Für Fahrzeuge mit Windschutzschei-
be: Die Windschutzscheibe mit einem
weichen, mit Wasser und einem
pH-neutralen Reinigungsmittel ange-
feuchteten Tuch oder Schwamm reini-
gen. Bei Bedarf einen hochwertigen
Windschutzscheiben-Reiniger oder
eine hochwertige Windschutzschei-
ben-Politur für Motorräder verwenden.
ACHTUNG: Niemals starke Chemi-
kalien verwenden, um die Wind-
schutzscheibe zu reinigen.
Außerdem können einige Kunst-
stoffreiniger die Windschutzschei-
be verkratzen, deshalb sollten alle Reinigungsprodukte vor der An-
wendung getestet werden.
[GCA26310]
4. Mit klarem Wasser gründlich abspü-
len. Sicherstellen, alle Reinigerrück-
stände zu entfernen, da diese für
Kunststoffteile schädlich sein können.
Nach der Reinigung 1. Das Fahrzeug mit einem Chamois
oder saugfähigem Tuch, vorzugswei-
se einem Mikrofaser-Frottiertuch,
trocknen.
2. Für Modelle mit Antriebskette: Die An- triebskette trocknen und dann schmie-
ren, um Rost vorzubeugen.
3. Verwenden Sie zur Pflege von ver- chromten, Aluminium- und Edel-
stahl-Teilen eine Chrompolitur. Oft
kann die temperaturbedingte Verfär-
bung von Edelstahl-Auspuffanlagen
mit einer solchen Politur entfernt wer-
den.
4. Tragen Sie ein Korrosionsschutzspray auf alle Metallteile einschließlich ver-
chromter oder vernickelter Oberflä-
chen auf. WARNUNG! Kein Silikon
oder Ölspray auf Sitze, Handgriffe,
Gummifußrasten oder Reifenlauf-
flächen auftragen. Andernfalls wer-
den diese Teile rutschig, was zu
Kontrollverlust führen kann. Die
BAE-9-G0.book 2 ページ ２０１８年８月２９日　水曜日　午後１時４３分

Pflege und Lagerung des Motorrads
7-3
1
2
3
4
5
67
8
9
10
11
12
Oberflächen dieser Teile gründlich
reinigen, bevor das Fahrzeug in Be-
trieb genommen wird.
[GWA20650]
5. Gummi-, Vinyl- und unlackierte Kunst- stoffteile mit einem geeigneten Pflege-
mittel behandeln.
6. Steinschläge und andere kleine Lack- schäden mit Farblack ausbessern
bzw. mit Klarlack versiegeln.
7. Wachsen Sie alle lackierten Oberflä- chen mit einem nicht scheuernden
Wachs oder verwenden Sie ein Aufbe-
reitungsspray für Motorräder.
8. Nach Beenden der Reinigung den Mo-
tor starten und einige Minuten im Leer-
lauf laufen lassen, damit die
Restfeuchte trocknet.
9. Wenn die Scheinwerfer-Streuscheibe beschlagen ist, den Motor starten und
den Scheinwerfer einschalten, damit
die Feuchtigkeit verschwindet.
10. Das Fahrzeug vollständig trocknen (lassen), bevor es untergestellt oder
abgedeckt wird.ACHTUNG
GCA26320

Kein Wachs auf Gummi- oder unla-
ckierte Kunststoffteile auftragen.

Polituren die Schleifmittel enthalten
nicht verwenden, weil diese eine
dünne Schicht des Lackes abtra- gen.

Sprays und Wachs sparsam auftra-
gen. Überschuss danach abwi-schen.WARNUNG
GWA20660
Verunreinigungen, die auf den Bremsen
oder Reifen zurückgelassen werden,
können zu Kontrollverlust führen.
Sicherstellen, dass sich weder
Schmiermittel noch Wachs auf den
Bremsen oder Reifen befindet.

Falls erforderlich, Reifen mit war-
mem Wasser und einem milden Rei-
nigungsmittel waschen.

Bremsscheiben und Bremsbeläge
bei Bedarf mit Bremsenreiniger
oder Aceton reinigen.

Vor Fahrten mit höheren Geschwin-
digkeiten die Bremsleistung und
das Fahrverhalten des Fahrzeugs inden Kurven testen.
GAU83472
LagernDas Fahrzeug immer an einem kühlen, tro-
ckenen Ort lagern. Falls erforderlich, mit ei-
ner porigen Abdeckung vor Staub schützen.
Achten Sie darauf, dass der Motor und die
Auspuffanlage kühl sind, bevor Sie das
Fahrzeug abdecken. Steht das Fahrzeug
oft wochenlang zwischen den Nutzungen,
empfiehlt es sich, nach jedem Auftanken ei-
nen Qualitäts-Kraftstoffstabilisator zu ver-
wenden.ACHTUNG
GCA21170

Stellen Sie ein nasses Fahrzeug
niemals in eine unbelüftete Garage
oder decken es mit einer Plane ab,
denn dann bleibt das Wasser auf
den Bauteilen stehen, und das kann
Rostbildung zur Folge haben.

Um Korrosion zu verhindern, feuch-
te Keller, Ställe (Anwesenheit von
Ammoniak) und Bereiche, in denen
starke Chemikalien gelagert wer-den, vermeiden.
Langzeitlagerung
Bevor das Fahrzeug langfristig gelagert
wird (60 Tage oder länger): 1. Alle notwendigen Reparaturen und
Wartungsarbeiten durchführen.
BAE-9-G0.book 3 ページ ２０１８年８月２９日　水曜日　午後１時４３分

Pflege und Lagerung des Motorrads7-4
1
2
3
4
5
678
9
10
11
12
2. Alle Anweisungen im Pflege-Abschnitt dieses Kapitels befolgen.
3. Den Kraftstofftank befüllen und den Kraftstoffstabilisa tor gemäß den Pro-
duktanweisungen hinzufügen. Den
Motor 5 Minuten laufen lassen, um
den behandelten Kraftstoff durch das
Kraftstoffsystem zu verteilen.
4. Für Fahrzeuge mit einem Kraftstoff- hahn: Den Kraftstoffhahn auf OFF
stellen.
5. Für Fahrzeuge mit einem Vergaser: Um Kraftstoffablagerungen zu vermei-
den, den Kraftstoff in der Verga-
ser-Schwimmerkammer in einen
sauberen Behälter ablassen. Die Ab-
lassschraube wieder festziehen und
den Kraftstoff zurück in den Kraftstoff-
tank gießen.
6. Verwenden Sie ein hochwertiges Ver-
nebelungsmotoröl entsprechend der
Produktanweisungen zum Schutz der
inneren Motorteile vor Korrosion. Ist
kein Vernebelungsmotoröl erhältlich,
führen Sie an den Zylindern folgende
Schritte durch:
a. Den Zündkerzenstecker abziehen und dann die Zündkerze heraus-
schrauben.
b. Etwa einen Teelöffel Motoröl durch die Kerzenbohrung einfüllen. c. Den Zündkerzenstecker auf die
Zündkerzen aufstecken und dann
die Zündkerze auf den Zylinder-
kopf legen, sodass die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)
d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.) WARNUNG! Um Beschä-
digungen und Verletzungen
durch Funken zu vermeiden,
beim Durchdrehen des Motors
sicherstellen, dass die Zündker-
zenelektroden geerdet
sind.
[GWA10952]
e. Den Zündkerzenstecker von der Zündkerze abziehen, die Zündker-
ze einschrauben und den Zündker-
zenstecker wieder auf die
Zündkerze aufsetzen.
7. Alle Seilzüge, Drehgelenke, Hebel und
Pedale sowie Seitenständer und
Hauptständer (falls vorhanden)
schmieren.
8. Den Reifenluftdruck kontrollieren und korrigieren. Anschließend das Fahr-
zeug so anheben, dass alle Räder
über dem Boden schweben. Anderen-
falls einmal pro Monat die Räder etwas drehen, damit die Reifen nicht ständig
an derselben Stelle aufliegen und da-
durch beschädigt werden.
9. Den Schalldämpfer mit Plastiktüten so abdecken, dass keine Feuchtigkeit
eindringen kann.
10. Die Batterie herausnehmen und voll- ständig aufladen oder ein Wartungsla-
degerät anschließen, um die Batterie
optimal geladen zu halten.
ACHTUNG: Sich vergewissern,
dass die Batterie und das Ladegerät
zusammenpassen. Eine verschlos-
sene Bleibatterie nicht mit einem
herkömmlichen Ladegerät aufla-
den.
[GCA26330]
HINWEIS
Wenn die Batterie entfernt wird, sie
einmal im Monat aufladen und an ei-
nem Ort mit einer Temperatur zwi-
schen 0-30 C (32-90 F) lagern.

Siehe Seite 6-28 für weitere Informati-
onen zum Laden und Lagern der Bat-terie.
BAE-9-G0.book 4 ページ ２０１８年８月２９日　水曜日　午後１時４３分

8-1
1
2
3
4
5
6
78
9
10
11
12
Technische Daten
GAU84802
Abmessungen:Gesamtlänge: 2075 mm (81.7 in)
Gesamtbreite: 815 mm (32.1 in)
Gesamthöhe: 1140 mm (44.9 in)
Sitzhöhe:
830 mm (32.7 in)
Radstand: 1440 mm (56.7 in)
Bodenfreiheit: 135 mm (5.31 in)
Mindest-Wendekreis:
3.0 m (9.84 ft)Gewicht:Gewicht (fahrfertig):195 kg (430 lb)Motor:Verbrennungstakt:4-Takt
Kühlsystem: Flüssigkeitsgekühlt
Ventiltrieb:
DOHC
Zylinderanordnung: In Reihe
Anzahl der Zylinder: 3-Zylinder
Hubraum:
847 cm
3
Bohrung  Hub:
78.0  59.1 mm (3.07  2.33 in) Startsystem:
Elektrostarter
Motoröl:Empfohlene Marke:
SAE-Viskositätsklassen:10W-40
Empfohlene Motorölqualität: API-Service SG oder höher, JASO-Stan-
dard MA
Motoröl-Füllmenge: Ölwechsel: 2.40 L (2.54 US qt, 2.11 Imp.qt)
Mit Ölfilterausbau: 2.70 L (2.85 US qt, 2.38 Imp.qt)Füllmenge:Kühlflüssigkeits-Ausglei chsbehälters (bis zur
Maximalstand-Markierung):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Kühlers (einschließlich aller Kanäle): 1.93 L (2.04 US qt, 1.70 Imp.qt)Kraftstoff:Empfohlener Kraftstoff:
Bleifreies Superbenzin (Gasohol [E10] zu-
lässig)
Tankvolumen (Gesamtinhalt):
14 L (3.7 US gal, 3.1 Imp.gal)
Davon Reserve: 2.6 L (0.69 US gal, 0.57 Imp.gal)
Kraftstoff-Einspritzung:Drosselklappengehäuse:
Kennzeichnung: B901 00Antriebsstrang:Getriebeabstufung:
1. Gang:2.667 (40/15)
2. Gang: 2.000 (38/19)
3. Gang: 1.619 (34/21)
4. Gang:
1.381 (29/21)
5. Gang: 1.190 (25/21)
6. Gang: 1.037 (28/27)Vorderreifen:Ausführung:Schlauchlos-Reifen
Dimension: 120/70 ZR17M/C(58W)
Hersteller/Typ:
BRIDGESTONE/S20F MHinterreifen:Ausführung:Schlauchlos-Reifen
Dimension:
180/55 ZR17M/C (73W)
Hersteller/Typ: BRIDGESTONE/S20R M
BAE-9-G0.book 1 ページ ２０１８年８月２９日　水曜日　午後１時４３分

Technische Daten
8-2
1
2
3
4
5
6
789
10
11
12
Zuladung:Max. Gesamtzuladung: 170 kg (375 lb)
* (Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Vorderradbremse:Bauart:Hydraulisch betätigte Doppelscheiben-
bremseHinterradbremse:Bauart:
Hydraulisch betätigte EinscheibenbremseVorderrad-Federung:Bauart:TeleskopgabelHinterrad-Federung:Bauart:
Schwinge (Gelenkaufhängung)Elektrische Anlage:Bordnetzspannung:12 VBatterie:Typ:YTZ10S
Spannung, Kapazität: 12 V, 8.6 Ah (10 HR)Scheinwerfer:Lampenart:HalogenlampeLampenleistung:Scheinwerfer:
H4, 60.0 W/55.0 W Bremslicht/Rücklicht:
LED
Blinklicht vorn:
10.0 W
Blinklicht hinten: 10.0 W
Standlicht vorn: 5.0 W
Kennzeichenbeleuchtung:
5.0 W
BAE-9-G0.book 2 ページ ２０１８年８月２９日　水曜日　午後１時４３分

9-1
1
2
3
4
5
6
7
89
10
11
12
Kundeninformation
GAU53562
IdentifizierungsnummernÜbertragen Sie die Fahrzeug-Identifizie-
rungsnummer, die Motor-Seriennummer
sowie die Daten der Modellcode-Plakette in
die dafür vorgesehenen Felder. Diese Iden-
tifizierungsnummern benötigen Sie für die
Registrierung des Fahrzeugs bei der Zulas-
sungsbehörde sowie für die Bestellung von
Ersatzteilen bei Yamaha-Händlern.
FAHRZEUG-IDENTIFIZIERUNGSNUM-
MER:
MOTOR-SERIENNUMMER:
MODELLCODE-PLAKETTE:
GAU26401
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifiz ierungsnummer ist
am Lenkkopfrohr ei ngeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifiz ierungsnummer dient
zur Identifizierung ihres Motorrads, und wirdvon der Zulassungsbehörde registriert.
GAU26442
Motor-Seriennummer
Die Motor-Seriennummer ist im Kurbelge-
häuse eingeschlagen.
1. Fahrzeug-Identifizierungsnummer
1
1. Motor-Seriennummer
1
BAE-9-G0.book 1 ページ ２０１８年８月２９日　水曜日　午後１時４３分

Kundeninformation
9-2
1
2
3
4
5
6
7
8910
11
12
GAU26481
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter der Sitzbank angebracht. (Siehe
Seite 3-22.) Übertragen Sie Informationen
auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
GAU69910

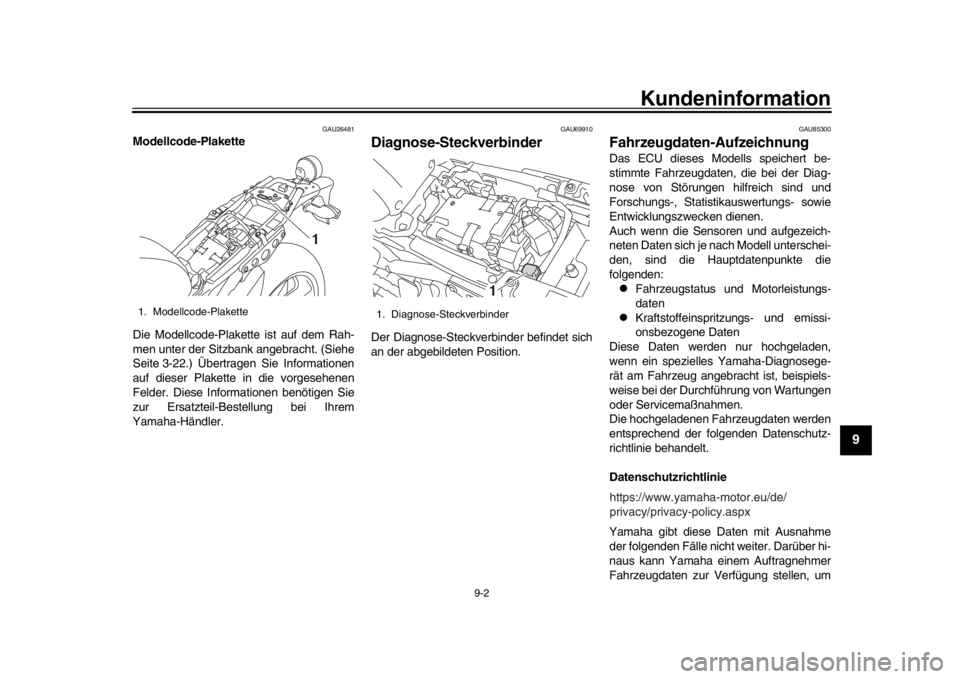

Diagnose-SteckverbinderDer Diagnose-Steckverbinder befindet sich
an der abgebildeten Position.
GAU85300
Fahrzeugdaten-AufzeichnungDas ECU dieses Modells speichert be-
stimmte Fahrzeugdaten, die bei der Diag-
nose von Störungen hilfreich sind und
Forschungs-, Statistikauswertungs- sowie
Entwicklungszwecken dienen.
Auch wenn die Sensoren und aufgezeich-
neten Daten sich je nach Modell unterschei-
den, sind die Hauptdatenpunkte die
folgenden:
Fahrzeugstatus und Motorleistungs-
daten

Kraftstoffeinspritzu ngs- und emissi-
onsbezogene Daten
Diese Daten werden nur hochgeladen,
wenn ein spezielles Yamaha-Diagnosege-
rät am Fahrzeug angebracht ist, beispiels-
weise bei der Durchführung von Wartungen
oder Servicemaßnahmen.
Die hochgeladenen Fahrzeugdaten werden
entsprechend der folgenden Datenschutz-
richtlinie behandelt.
Datenschutzrichtlinie
Yamaha gibt diese Daten mit Ausnahme
der folgenden Fälle nicht weiter. Darüber hi-
naus kann Yamaha einem Auftragnehmer
Fahrzeugdaten zur Verfügung stellen, um
1. Modellcode-Plakette
1
1. Diagnose-Steckverbinder
1
https://www.yamaha-motor.eu/de/
privacy/privacy-policy.aspx
BAE-9-G0.book 2 ページ ２０１８年８月２９日　水曜日　午後１時４３分

Kundeninformation
9-3
1
2
3
4
5
6
7
89
10
11
12
Dienstleistungen im Zusammenhang mit
der Verarbeitung von Fahrzeugdaten aus-
zulagern. Auch in diesem Fall wird Yamaha
vom Auftragnehmer verlangen, die von uns
zur Verfügung gestellten Fahrzeugdaten
ordnungsgemäß handzuhaben und
Yamaha wird die Daten entsprechend ver-
walten.
Mit dem Einverständnis des Fahrzeu-
geigentümers

Im Falle von gesetzlicher Verpflich-
tung

Im Falle von Rechtsstreitigkeiten von
Yamaha

Wenn die Daten nicht in Bezug zu ei-
nem bestimmten F ahrzeug oder Ei-
gentümer stehen
BAE-9-G0.book 3 ページ ２０１８年８月２９日　水曜日　午後１時４３分

10-1
1
2
3
4
5
6
7
8
91011
12
Index
AAbblendschalter ....................................... 3-14
Ablagefach............................................... 3-23
ABS ......................................................... 3-17
ABS-Warnleuchte ...................................... 3-4
Antriebsketten-Durchhang ....................... 6-22
Antriebskette, säubern und schmieren .... 6-24
Anzeigeleuchte des Wegfahrsperren-Systems................................................... 3-5BBatterie .................................................... 6-28
Blinker-Kontrollleuchten............................. 3-3
Blinkerlampe, auswechseln ..................... 6-34
Blinkerschalter ......................................... 3-14
Bordwerkzeug............................................ 6-2
Bowdenzüge, prüfen und schmieren ....... 6-24
Bremsflüssigkeitsstand, prüfen................ 6-20
Bremsflüssigkeit, wechseln ..................... 6-22
Bremslicht/Rücklicht ................................ 6-34
Bremslichtschalter ................................... 6-19DDatenaufzeichnung, Fahrzeug .................. 9-2
Diagnose-Steckverbinder .......................... 9-2
D-Modus (Antriebsmodus)....................... 3-13EEinfahrvorschriften..................................... 5-3FFahrzeug-Identifizierungsnummer ............. 9-1
Federbein, einstellen ............................... 3-25
Fehlersuchdiagramme ............................. 6-37
Fehlersuche ............................................. 6-36
Fernlicht-Kontrollleuchte ............................ 3-4
Fußbremshebel ....................................... 3-16 Fußbrems- und Schalthebel, prüfen und
schmieren ............................................. 6-25
Fußschalthebel........................................ 3-15
GGasdrehgriff und Gaszug, kontrollieren
und schmieren ...................................... 6-24HHandbremshebel ..................................... 3-16
Handbrems- und Kupplungshebel, prüfen und schmieren ...................................... 6-25
Hupenschalter ......................................... 3-14IIdentifizierungsnummern ........................... 9-1KKanister ................................................... 6-10
Katalysator .............................................. 3-22
Kennzeichenbeleuchtung ........................ 6-35
Kontrollleuchte für das Traktionskontrollsystem .......................... 3-5
Kontrollleuchten und Warnleuchten .......... 3-3
Kraftstoff .................................................. 3-20
Kraftstofftank-Belüftungsschlauch und Überlaufschlauch .................................. 3-21
Kraftstoff, Tipps zum Sparen..................... 5-3
Kühlflüssigkeit ......................................... 6-13
Kühlflüssigkeitstemperatur-Warnleuchte ... 3-4
Kupplungshebel ...................................... 3-15
Kupplungshebel-Spiel, einstellen ............ 6-18LLage der Teile ........................................... 2-1
Lagern ....................................................... 7-3
Leerlaufdrehzahl, prüfen ......................... 6-14
Leerlauf-Kontrollleuchte ............................ 3-4
Lenkerarmaturen ..................................... 3-13 Lenkung, prüfen ....................................... 6-27
Lichthupenschalter................................... 3-14
Luftfiltereinsatz......................................... 6-14
MModellcode-Plake
tte ..................................9-2
Motoröl ..................................................... 6-10
Motorrad aufbocken ................................. 6-35
Motor-Seriennummer .................................9-1
Motor starten..............................................5-1
Motorstörungs-War nleuchte ......................3-4
Multifunktionsmesser-Einheit .....................3-6NNebenverbraucher-Steckverbinder .......... 3-27OÖlstand-Warnleuchte .................................3-4PParken .......................................................5-4
Pflege.........................................................7-1RRäder ....................................................... 6-18
Radlager, prüfen ...................................... 6-28
Reifen ...................................................... 6-15SSchalten .....................................................5-2
Schalter des Traktionskontrollsystems ....3-14
Scheibenbremsbeläge des Vorder- und Hinterrads, prüfen .................................. 6-20
Scheinwerferlampe, auswechseln ........... 6-32
Schwingen-Drehpunkte, schmieren .........6-26
Seitenständer...........................................3-27
Seitenständer, prüfen und schmieren ......6-26
Sicherheitsinformationen ...........................1-1
Sicherungen, wechseln............................6-29
Sitzbank ...................................................3-22
BAE-9-G0.book 1 ページ ２０１８年８月２９日　水曜日　午後１時４３分

Index
10-2
1
2
3
4
5
6
7
8
910
11
12
Spanngurt-Halterungen............................3-26
Spiel des Gasdrehgriffs, prüfen ...............6-15
Spiel des Handbremshebels, prüfen ........6-19
Standlichtlampe, auswechseln.................6-33
Stopp/Betrieb/Start-Schalter ....................3-14TTankverschluss ........................................3-19
Technische Daten ......................................8-1
Teleskopgabel, einstellen ........................3-23
Teleskopgabel, prüfen .............................6-27
Traktionskontrollsystem ...........................3-18VVentilspiel.................................................6-15
Vorsicht bei Mattfarben ..............................7-1WWarnblinkschalter ....................................3-14
Wartung, Abgas-Kontrollsystem ................6-3
Wartung und Schmierung, regelmäßig ......6-5
Wegfahrsperrensystem ..............................3-1YYamalube .................................................6-12ZZündkerzen, prüfen ....................................6-9
Zünd-/Lenkschloss .....................................3-2
Zündunterbrechungs- u. Anlasssperrschalter-System ..................3-28
BAE-9-G0.book 2 ページ ２０１８年８月２９日　水曜日　午後１時４３分
