SICHERHEITSINFORMATIONEN
GAU1031A
Seien Sie ein verantwortungsbewusster
Halter
Als Fahrzeughalter sind Sie verantwortlich
fü r den sicheren und ordnungsgem äßen
Betrieb Ihres Motorrads.
Motorr äder sind Zweir äder.
Ihr sicherer Einsatz und Betrieb h ängen von
den richtigen Fahrtechniken und von der
Geschicklichkeit des Fahrers ab. Jeder
Fahrer sollte die folgenden Voraussetzun-
gen kennen, bevor er dieses Motorrad f ährt.
Er oder sie sollte:

Gr ündliche Anleitung von kompetenter
Stelle über alle Aspekte des Fahrens
mit einem Motorrad erhalten.


Die in dieser Bedienungsanleitung an-
gegebenen Warnungen und War-
tungserfordernisse beachten.


Qualifizierte Ausbildung in sicheren
und richtigen Fahrtechniken erhalten.


Professionelle technische Wartung
gem äß dieser Bedienungsanleitung
und/oder wenn die mechanischen Zu-
st ände dies erfordern. Sicheres Fahren
Vor jeder Fahrt das Fahrzeug auf sicheren
Betriebszustand
überpr üfen. Werden In-
spektions- und Wartungsarbeiten am Fahr-
zeug nicht korrekt ausgef ührt, erhö ht sich
die Gefahr eines Unfalls oder einer Besch ä-
digung des Fahrzeugs. Eine Liste der vor je-
der Fahrt durchzufü hrenden Kontrollen fin-
den Sie auf Seite 4-1.


Dieses Motorrad ist f ür den Transport
von einem Fahrer und einem Mitfahrer
ausgelegt.


Die vorwiegende Ursache f ür Au-
to/Motorradunf älle ist ein Versagen
von Autofahrern, Motorr äder im Ver-
kehr zu erkennen und mit einzubezie-
hen. Viele Unfä lle wurden von Auto-
fahrern verursacht, die das Motorrad
nicht gesehen haben. Sich selbst auf-
fallend zu erkennen zu geben ist daher
eine sehr effektive Methode, Unf älle
dieser Art zu reduzieren.
Deshalb:  Tragen Sie eine Jacke mit auffallen-
den Farben.
 Wenn Sie sich einer Kreuzung n ä-
hern, oder wenn Sie sie überque-
ren, besondere Vorsicht walten las-
sen, da Motorradunf älle an
Kreuzungen am hä ufigsten auftre-
ten.
Fahren Sie so, dass andere Auto-
fahrer Sie sehen k önnen. Vermei-
den Sie es, im toten Winkel eines
anderen Verkehrsteilnehmers zu
fahren.


An vielen Unf ällen sind unerfahrene
Fahrer beteiligt. Tats ächlich haben
viele Fahrer, die an einem Unfall betei-
ligt waren, nicht einmal einen g ültigen
Motorradf ührerschein gehabt.
 Stellen Sie sicher, dass Sie qualifi-
ziert sind ein Motorrad zu fahren,
und dass Sie Ihr Motorrad nur an
andere qualifizierte Fahrer auslei-
hen.
 Kennen Sie Ihre F ähigkeiten und
Grenzen. Wenn Sie innerhalb Ihrer
Grenzen fahren, kann dies dazu
beitragen, einen Unfall zu vermei-
den.
 Wir empfehlen Ihnen, dass Sie das
Fahren mit Ihrem Motorrad solange
in Bereichen üben, in denen kein
Verkehr ist, bis Sie mit dem Motor-
rad und allen seinen Kontrollvorrich-
tungen gr ündlich vertraut sind.


Viele Unf älle wurden durch Fehler des
Motorradfahrers verursacht. Ein typi-
scher Fehler des Fahrers ist es, in ei-
ner Kurve wegen zu hoher Geschwin-
digkeit zu weit heraus getragen zu
U23PG2G0.book Page 1 Friday, July 29, 2011 10:23 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-20
3
GAU49481
Fußbremshebel Der Fu ßbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Bet äti-
gung der Hinterradbremse den Fu ßbrems-
hebel niederdr ücken.HINWEI
S
Am Fu ßbremshebel ist bei Bet ätigung der
Vorderradbremse m öglicherweise Wider-
stand und Vibration zu sp üren und das ver-
einigte Bremssystem wird aktiviert. Dies ist
jedoch kein Zeichen f ür eine St örung.
GAU49770
ABS Das Antiblockiersystem (ABS) von Yamaha
ist elektronisch geregelt und weist einen ge-
trennten Regelkreis f ür Vorder- und Hinter-
radbremse auf. Das ABS wird durch ein
elektronisches Steuerger ät (ECU) ü ber-
wacht. Wenn eine St örung auftritt, reagie-
ren die Bremsen v öllig normal auf manuelle
Betä tigung der Bremshebel.
WARNUNG
GWA10090


Das ABS vermag nur lange Brems-
wege zu verk ürzen.


Je nach Fahrbahnzustand kann
sich der Bremsweg unter Einsatz
des ABS sogar verl ängern. Deshalb
stets einen der Fahrgeschwindig-
keit entsprechend ausreichenden
Sicherheitsabstand wahren.
HINWEIS

Das ABS f ührt jedes Mal nachdem der
Schl üssel auf “ ON” gedreht wurde ei-
nen Selbsttest durch, der einige Se-
kunden dauert. Wä hrend dieses Tests
ist unter dem Sitz ein “Klicken” zu h ö-
ren und selbst bei leichter Bet ätigung
des Bremshebels oder Bremspedals
ist au ßerdem eine leichte Vibration am Hebel oder Pedal zu sp
üren, was je-
doch kein Anzeichen f ür eine St örung
ist.


Die Bremsen werden mit dem aktivier-
ten ABS in der üblichen Weise bet ä-
tigt. An den Bremshebeln k önnte ein
Pulsieren wahrgenommen werden,
was unter diesen Umst änden normal
ist.


Dieses ABS ist mit einem Testmodus
ausgestattet, mit welchem das Pulsie-
ren an den Bremshebeln bei aktivier-
tem System vom Benutzer gesp ürt
werden kann. Es wird jedoch Spezial-
werkzeug daf ür ben ötigt. Deshalb
wenden Sie sich bitte an Ihre Yamaha-
Fachwerkstatt, wenn Sie diesen Test
durchf ühren.
ACHTUNG
GCA16830
Magnete jeder Art (einschlie ßlich mag-
netischer Werkzeuge, magnetischer
Schraubendreher etc.) von der Vorder-
und Hinterradnabe fern halten. Sonst
k ö nnen die in den Radnaben befindli-
chen magnetischen Rotoren besch ädigt
werden, was zu einer Fehlfunktion des
ABS-Systems und des vereinigten
Bremssystems f ühren kann.
1. Fuß bremshebel
1
U23PG2G0.book Page 20 Friday, July 29, 2011 10:23 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-3
6
GAU46861
HINWEIS

Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen Kilometern bzw.
fü r UK den gefahrenen Meilen, durchgef ührt wird.


Ab 50000 km (30000 mi) sind die Wartungsintervalle alle 10000 km (6000 mi) zu wiederholen.


Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische F ähigkeiten und sollten
daher von einer Yamaha-Fachwerkstatt ausgef ührt werden.
GAU46910
Tabelle f ür regelm äßige Wartung des Abgas-Kontrollsystems NR. PRÜ FPUNKT KONTROLLE ODER WARTUNGS-
ARBEIT KILOMETERSTAND
JAHRES-
KONTROL- LE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Kraftstoffleitung
Kraftstoffschl äuche auf Risse
oder Besch ädigung kontrollieren. √√√√√
2 *Zündkerzen
Zustand kontrollieren.
 Reinigen und Abstand neu ein-
stellen. √√
 Ersetzen. √√
3 *Ven ti le
Ventilspiel kontrollieren.
 Einstellen. Alle 40000 km (24000 mi)
4 *Kraftstoff-Einspritz-
system
Synchronisierung einstellen. √√√√√
5 *Schalld
ämpfer und
Krü mmer
Die Schlauchschelle(n) auf guten
Sitz überpr üfen. √√√√√
U23PG2G0.book Page 3 Friday, July 29, 2011 10:23 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-10
6
GAU19652
Zündkerzen pr üfen Die Z ündkerzen sind wichtige Bestandteile
des Motors und sollten regelm äßig kontrol-
liert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Verbrennungs- w ärme und Ablagerungen die Funktions-
t ü chtigkeit der Kerzen im Laufe der Zeit ver-
mindern, m üssen die Z ündkerzen in den
empfohlenen Abst änden gem äß Wartungs-
und Schmiertabelle herausgenommen und
gepr üft werden. Der Zustand der Z ündker-
zen erlaubt R ückschl üsse auf den Zustand
des Motors.
Der die Mittelelektrode umgebende Porzel-
lanisolator (Isolatorfu ß) der Z ündkerzen ist
bei normaler Fahrweise rehbraun. Alle im
Motor eingebauten Z ündkerzen sollten die
gleiche Verf ärbung aufweisen. Weisen ein-
zelne oder s ämtliche Z ündkerzen eine stark
abweichende F ärbung auf, k önnte der Mo-
tor nicht ordnungsgem äß arbeiten. Versu-
chen Sie nicht, derartige Probleme selbst
zu diagnostizieren. Lassen Sie stattdessen
das Fahrzeug von einer Yamaha-Fach-
werkstatt pr üfen.
Bei fortgeschrittenem Abbrand der Mittele-
lektroden oder überm äßigen Ölkohleabla-
gerungen die Z ündkerzen durch neue er-
setzen. Vor dem Einschrauben einer Z
ündkerze
stets den Z ündkerzen-Elektrodenabstand
mit einer Fü hlerlehre messen und ggf. korri-
gieren.
Die Sitzfl äche der Kerzendichtung reinigen;
Schmutz und Fremdk örper vom Gewinde
abwischen.
HINWEISSteht beim Einbau einer Z ündkerze kein
Drehmomentschl üssel zur Verf ügung, l ässt
sich das vorgeschriebene Anzugsmoment
annä hernd erreichen, wenn die Z ündkerze
handfest eingedreht und anschlie ßend
noch um 1/4 –1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
m öglichst bald mit einem Drehmoment-
schl üssel nach Vorschrift korrigiert werden.ACHTUNG
GCA10840
Zum Ausbauen des Z ündkerzensteckers
keine Werkzeuge verwenden, andern-
falls k önnte der Z ündspulenstecker be-
sch ädigt werden. Der Z ündkerzenste-
cker ist mit einer Gummidichtung
versehen und sitzt deshalb fest auf. Um
den Zü ndkerzenstecker auszubauen, ihn
einfach vor- und zur ückdrehen, w ährend
Sie ihn herausziehen; um ihn einzubau-
en, wird er vor- und zur ückgedreht, w äh-
rend Sie ihn hineindr ücken.
Empfohlene Zü ndkerze:
NGK/CPR8EB91. Z ündkerzen-ElektrodenabstandZ ündkerzen-Elektrodenabstand:
0.8 –0.9 mm (0.031 –0.035 in)
Anzugsdrehmoment: Zündkerze:
13 Nm (1.3 m ·kgf, 9.4 ft· lbf)
U23PG2G0.book Page 10 Friday, July 29, 2011 10:23 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-21
6
GAU37913
Spiel des Handbremshebels pr ü-
fen An den Enden des Bremshebels sollte kein
Spiel vorhanden sein. Wenn Spiel vorhan-
den ist, die Bremsanlage von einer
Yamaha-Fachwerkstatt überpr üfen lassen.
WARNUNG
GWA14211
Ein weiches oder schwammiges Gef ühl
beim Bet ätigen des Bremshebels kann
bedeuten, dass sich Luft im hydrauli-
schen System befindet. Befindet sich
Luft im Hydrauliksystem, lassen Sie das
System von einer Yamaha-Fachwerk-
statt entl üften, bevor Sie mit dem Fahr-
zeug fahren. Luft in der Bremsanlage
verringert die Bremskraft und stellt ein
erhebliches Sicherheitsrisiko dar.
GAU36503
Bremslichtschalter Das Bremslicht, das vom Fu ßbremshebel
und Handbremshebel bet ätigt wird, muss
kurz bevor die Bremsen greifen aufleuch-
ten. Die Bremslichtschalter gegebenenfalls
vom Yamaha-H ändler einstellen lassen.
GAU22392
Scheibenbremsbel äge des Vor-
der- und Hinterrads pr üfen Der Verschlei ß der Scheibenbremsbel äge
vorn und hinten muss in den empfohlenen
Abstä nden gem äß Wartungs- und Schmier-
tabelle gepr üft werden.
GAU36890
Scheibenbremsbel äge vorn
Jeder Vorderrad-Scheibenbremsbelag
weist Verschlei ßanzeiger auf, die ein Pr ü-
fen der Bremsbel äge ohne Ausbau erlau-
ben. Zur Pr üfung des Bremsbelagverschlei-
ß es die Bremse betä tigen und die
Verschleiß anzeiger beobachten. Wenn ein
Verschleiß anzeiger die Bremsscheibe fast
ber ührt, die Scheibenbremsbel äge im Satz
von einer Yamaha-Fachwerkstatt austau-
schen lassen.

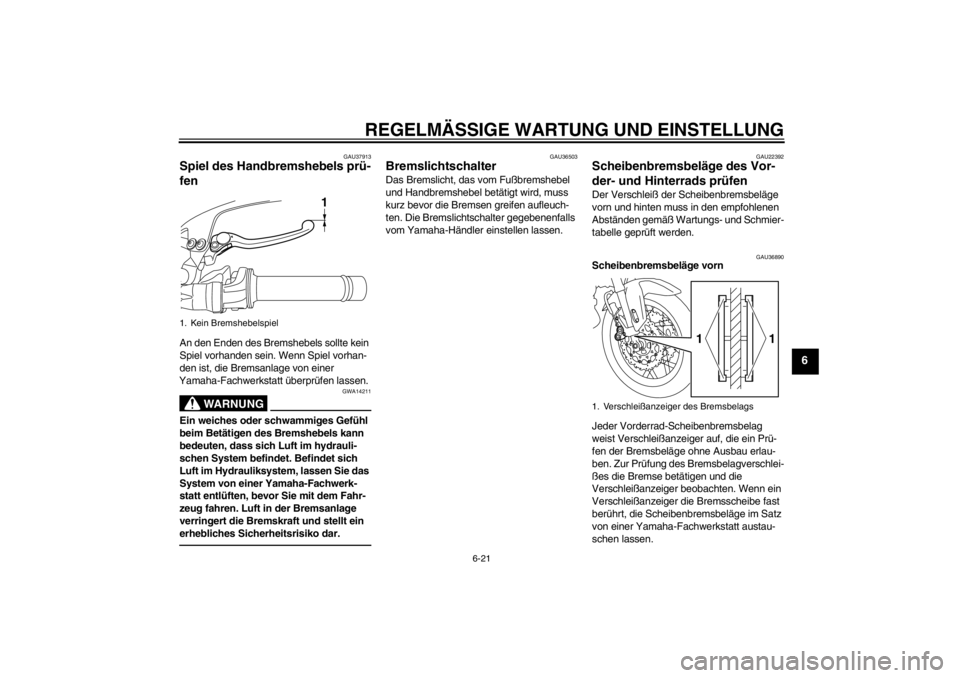

1. Kein Bremshebelspiel
1
1. Verschlei ßanzeiger des Bremsbelags
1
1
U23PG2G0.book Page 21 Friday, July 29, 2011 10:23 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-28
6
sich durch die Zuschaltung elektrischer Ne-
benverbraucher schneller entlä dt, wenn das
Fahrzeug mit solchen ausgestattet ist.ACHTUNG
GCA16521
Zum Laden der VRLA-Batterie (Valve Re-
gulated Lead Acid) ist ein spezielles
Konstantspannungs-Ladeger ät n ötig.
Bei Verwendung eines herk ömmlichen
Ladeger äts nimmt die Batterie Schaden.Batterie lagern
1. Wird das Fahrzeug über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem k ühlen
und trockenen Ort lagern. ACHTUNG:
Beim Ausbau der Batterie darauf
achten, dass der Schlü ssel auf
“ OFF ” gedreht wurde, dann zuerst
das Minuskabel und anschlie ßend
das Pluskabel abnehmen.
[GCA16302]
2. Bei einer Stilllegung von mehr als zwei Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
pr üfen und ggf. aufladen.
3. Vor der Montage die Batterie vollst än-
dig aufladen. ACHTUNG: Beim Ein-
bau der Batterie darauf achten,
dass der Schl üssel auf “OFF ” ge- dreht wurde, dann zuerst das Plus-
kabel und anschlie
ßend das Minus-
kabel anschlie ßen.
[GCA16840]
4. Nach der Montage sicherstellen, dass
die Batteriekabel richtig an die Batte-
rieklemmen angeschlossen sind.ACHTUNG
GCA16530
Die Batterie immer in aufgeladenem Zu-
stand halten. Die Lagerung einer entla-
denen Batterie kann die Batterie dauer-
haft besch ädigen.
GAU49581
Sicherungen wechseln Die Sicherungskä sten und die Sicherung
des ABS-Motors befinden sich hinter dem
Verkleidungsteil A, und die Hauptsicherung
befindet sich hinter dem Verkleidungsteil B.
(Siehe Seite 6-8.)1. Sicherung des ABS-Motors
2. ABS-Motor-Ersatzsicherung
3. Hauptsicherung
4. Sicherungskasten
1 2
3
4
U23PG2G0.book Page 28 Friday, July 29, 2011 10:23 AM

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-3
7
2. Verwenden Sie zur Pflege von ver-chromten, Aluminium- und Edelstahl-
Teilen, auch an der Auspuffanlage,
eine Chrompolitur. (Sogar die tempe-
raturbedingte Verf ärbung von Edel-
stahl-Auspuffanlagen kann mit einer
solchen Politur entfernt werden.)
3. Alle Metalloberfl ächen m üssen mit ei-
nem Korrosionsschutzspray vor Korro-
sion gesch ützt werden, auch wenn sie
verchromt oder vernickelt sind.
4. Verwenden Sie Spr ühö l als Universal-
reiniger, um noch vorhandene Rest-
verschmutzungen zu entfernen.
5. Steinschl äge und andere kleine Lack-
sch äden mit Farblack ausbessern
bzw. mit Klarlack versiegeln.
6. Wachsen Sie alle lackierten Oberfl ä-
chen.
7. Das Motorrad vollst ändig trocknen las-
sen, bevor es untergestellt oder abge-
deckt wird.
WARNUNG
GWA11131
Verunreinigungen auf den Bremsen
oder Reifen kann zu Kontrollverlust f üh-
ren.

Sicherstellen, dass sich weder Ö l
noch Wachs auf den Bremsen oder
Reifen befindet.


Gegebenenfalls Bremsscheiben
und -bel äge mit Aceton oder einem
handels üblichen Bremsenreiniger
s äubern; Reifen mit warmem Was-
ser und einem milden Reinigungs-
mittel abwaschen. Vor Fahrten mit
h öheren Geschwindigkeiten die
Bremsleistung und das Fahrverhal-
ten des Motorrads in den Kurven
testen.
ACHTUNG
GCA10800


Wachs und Öl stets sparsam auftra-
gen und jeglichen Überschuss ab-
wischen.


Niemals Gummi- oder Kunststoff-
teile einö len bzw. wachsen, son-
dern mit geeigneten Pflegemitteln
behandeln.


Polituren nicht zu h äufig einsetzen,
denn diese enthalten Schleifmittel,
die eine d ünne Schicht des Lackes
abtragen.
HINWEI
S


Produktempfehlungen erhalten Sie bei
Ihrem Yamaha-H ändler.


Die Scheinwerfer-Streuscheiben k ön-
nen beim Waschen, in regnerischem
Wetter oder bei feuchten Klimabedin- gungen beschlagen. Durch kurzzeiti-
ges Einschalten der Scheinwerfer
kann die Feuchtigkeit von der Streu-
scheibe entfernt werden.
U23PG2G0.book Page 3 Friday, July 29, 2011 10:23 AM

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-4
7
GAU49591
Abstellen Kurzzeitiges Abstellen
Das Motorrad sollte stets kühl und trocken
untergestellt und mit einer luftdurchl ässigen
Plane abgedeckt werden, um es vor Staub
zu schü tzen. Achten Sie darauf, dass der
Motor und die Auspuffanlage k ühl sind, be-
vor Sie das Motorrad abdecken.ACHTUNG
GCA10810


Stellen Sie ein nasses Motorrad nie-
mals in eine unbelü ftete Garage
oder decken es mit einer Plane ab,
denn dann bleibt das Wasser auf
den Bauteilen stehen, und das kann
Rostbildung zur Folge haben.


Um Korrosion zu verhindern, feuch-
te Keller, St älle (Anwesenheit von
Ammoniak) und Bereiche, in denen
starke Chemikalien gelagert wer-
den, vermeiden.
Stilllegung
M öchten Sie Ihr Motorrad mehrere Monate
stilllegen, sollten folgende Schutzvorkeh-
rungen getroffen werden: 1. Folgen Sie allen Anweisungen im Ab-
schnitt “ Pflege” in diesem Kapitel. 2. F
üllen Sie den Kraftstofftank und f ü-
gen Sie einen stabilisierenden Zusatz
hinzu (falls erh ältlich), um den Tank
vor Rostbefall zu sch ützen und eine
chemische Ver änderung des Kraft-
stoffs zu verhindern.
3. Zum Schutz der Zylinder, Kolbenringe, etc. vor Korrosion die folgenden
Schritte ausf ühren:
a. Die Z ündkerzenstecker abziehen
und dann die Z ündkerzen heraus-
schrauben.
b. Je etwa einen Teel öffel Motor öl
durch die Kerzenbohrungen einf ül-
len.
c. Die Z ündkerzenstecker auf die
Z ündkerzen aufstecken und dann
die Z ündkerzen auf den Zylinder-
kopf legen, sodass die Elektroden
Masseverbindung haben. (Damit
wird im n ächsten Schritt die Fun-
kenbildung begrenzt.)
d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.) WARNUNG! Um Besch ä-
digungen und Verletzungen
durch Funken zu vermeiden,
beim Durchdrehen des Motors sicherstellen, dass die Z
ündker-
zenelektroden geerdet sind.

[GWA10951]
e. Die Z ündkerzenstecker von den
Z ündkerzen abziehen, die Zü nd-
kerzen einschrauben und die
Z ündkerzenstecker wieder auf die
Z ündkerzen aufsetzen.
4. S ämtliche Seilz üge sowie alle Hebel-
und St änder-Drehpunkte ö len.
5. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschlie ßend das
Motorrad so aufbocken, dass beide
R äder über dem Boden schweben.
Anderenfalls jeden Monat die R äder
etwas verdrehen, damit die Reifen
nicht st ändig an derselben Stelle auf-
liegen und dadurch besch ädigt wer-
den.
6. Den Schalld ämpfer mit Plastiktü ten so
abdecken, dass keine Feuchtigkeit
eindringen kann.
7. Die Batterie ausbauen und vollst ändig
aufladen. Die Batterie an einem k üh-
len, trockenen Ort lagern und einmal
pro Monat aufladen. Die Batterie nicht
an einem überm äßig kalten oder war-
men Ort [unter 0 ° C (30 °F) oder ü ber
30 °C (90 °F)] lagern. N ähere Anga-
ben zum Lagern der Batterie siehe
Seite 6-27.
U23PG2G0.book Page 4 Friday, July 29, 2011 10:23 AM
