YAMAHA XT1200Z 2012 Instructieboekje (in Dutch)

SPECIFICATIES
8-3
8
Veer/schokdempertype:Schroefveer/gas-oliedemper
Veerweg: 190.0 mm (7.48 in)Elektrische installatie:Ontstekingssysteem:Transistorontsteking
Laadsysteem: Wisselstroomdynamo met permanente
magnetenAccu:Model:
YTZ12S
Voltage, capaciteit: 12 V, 11.0 AhKoplamp:Type gloeilamp:
HalogeenlampGloeilampen voltage, wattage × aantal:Koplamp:
12 V, 55 W × 2
Achterlicht/remlicht unit:
LED
Voorste richtingaanwijzer: 12 V, 10.0 W × 2
Achterste richtingaanwijzer: 12 V, 10.0 W × 2
Parkeerlicht:
12 V, 5.0 W × 2
Kentekenverlichting: 12 V, 5.0 W × 1
Instrumentenverlichting: LED Controlelampje vrijstand:
LED
Controlelampje grootlicht: LED
Waarschuwingslampje olieniveau:
LED
Controlelampje richtingaanwijzers: LED
Waarschuwingslampje
koelvloeistoftemperatuur: LED
Waarschuwingslampje motorstoring: LED
ABS-waarschuwingslampje:
LED
Controlelampje startblokkering: LED
Controlelampje tractieregeling: LED
Zekeringen:Hoofdzekering:50.0 A
Koplampzekering: 20.0 A
Zekering achterlichtcircuit:
7.5 A
Zekering signaleringssysteem: 10.0 A
Zekering ontstekingssysteem: 20.0 A
Zekering radiatorkoelvin:
20.0 A
Zekering brandstofinjectiesysteem: 10.0 A Zekering ABS-regeleenheid:
7.5 A
Zekering ABS-motor: 30.0 A
Zekering van de ABS-soleno ïdeklep:
20.0 A
Circuitzekering aansluitcontact voor
accessoires:
3.0 A
Backup-zekering: 7.5 A
Zekering elektronische smoorklep: 7.5 A
O/P (optie) zekering:
20.0 A
U23PD2D0.book Page 3 Monday, August 1, 2011 1:32 PM

GEBRUIKERSINFORMATIE
9-1
9
DAU48612

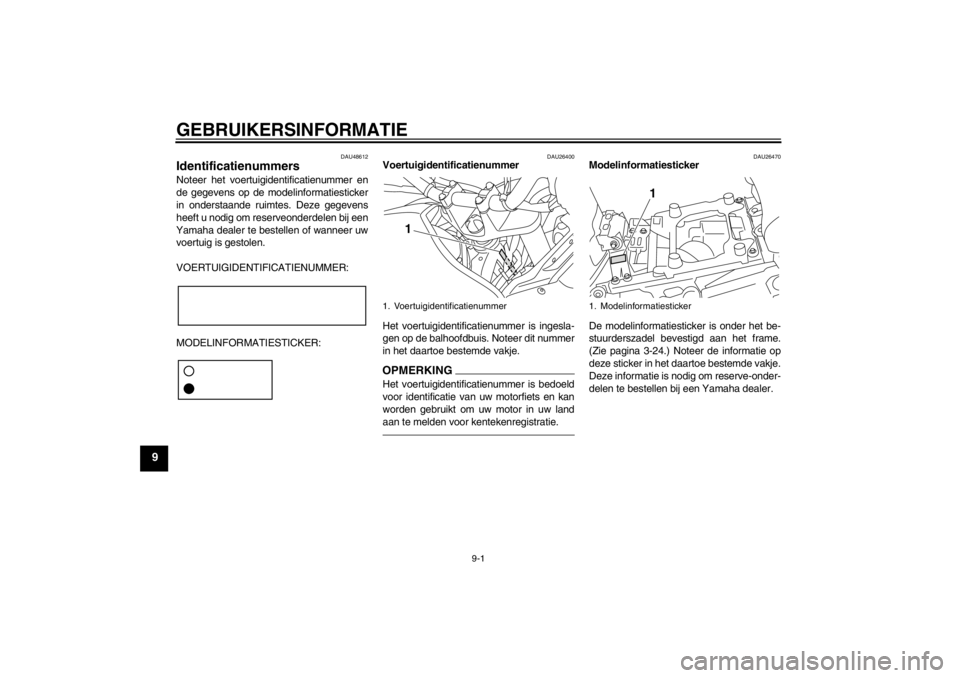

Identificatienummers Noteer het voertuigidentificatienummer en
de gegevens op de modelinformatiesticker
in onderstaande ruimtes. Deze gegevens
heeft u nodig om reserveonderdelen bij een
Yamaha dealer te bestellen of wanneer uw voertuig is gestolen.
VOERTUIGIDENTIFICATIENUMMER:
MODELINFORMATIESTICKER:
DAU26400
Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.OPMERKINGHet voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw land
aan te melden voor kentekenregistratie.
DAU26470
Modelinformatiesticker
De modelinformatiesticker is onder het be-
stuurderszadel bevestigd aan het frame.
(Zie pagina 3-24.) Noteer de informatie op
deze sticker in het daartoe bestemde vakje.
Deze informatie is nodig om reserve-onder-
delen te bestellen bij een Yamaha dealer.
1. Voertuigidentificatienummer
1
1. Modelinformatiesticker
1
U23PD2D0.book Page 1 Monday, August 1, 2011 1:32 PM

INDEX
AABS ...................................................... 3-19
ABS-waarschuwingslampje .................... 3-7
Accu...................................................... 6-28
Achterbrugscharnierpunten, smeren .... 6-26
Achterlicht/remlichtunit ......................... 6-32
Antidiefstal-alarmsysteem (optie) ......... 3-15BBagagedragers ..................................... 3-30
Bagageriembevestiging ........................ 3-31
Banden ................................................. 6-18
Bestuurderszadel.................................. 3-24
Bougies, controleren............................. 6-10
Brandstof .............................................. 3-22
Brandstofverbruik, tips voor een zuinig .................................................... 5-3CCardanolie ............................................ 6-14
Claxonschakelaar ................................. 3-16
Contactslot/stuurslot ............................... 3-2
Controle- en waarschuwingslampjes ...... 3-4
Controlelampje grootlicht ........................ 3-4
Controlelampjes richtingaanwijzers ........ 3-4
Controlelampje startblokkeersysteem .... 3-8
Controlelampje tractieregeling ................ 3-7DDimlichtschakelaar ............................... 3-15
D-mode (rijmodus) .................................. 3-1GGasgreep en gaskabel, controleren en smeren ............................................... 6-24
Gelijkstroom aansluitcontact voor accessoires ........................................ 3-34
Gereedschapsset ................................... 6-2 Gloeilamp kentekenverlichting,
vervangen ........................................... 6-33
Gloeilamp richtingaanwijzer, vervangen ........................................... 6-33
HHoogte bestuurderszadel, verstellen..... 3-25IIdentificatienummers ............................... 9-1
Inrijperiode .............................................. 5-3KKabels, controleren en smeren ............. 6-24
Klepspeling............................................ 6-17
Koelvloeistof .......................................... 6-15
Koplampgloeilamp, vervangen .............. 6-31
Koppelingshendel.........................3-16, 6-20
Kuipruit ..................................................3-26LLichtsignaalschakelaar .......................... 3-15
Luchtfilterelement .................................. 6-16MMatkleur, let op........................................ 7-1
Middenbok en zijstandaard, controleren en smeren ........................................... 6-26
Modelinformatiesticker ............................ 9-1
Motorolie en oliefilterpatroon ................. 6-11
Multifunctionele meter ............................. 3-8NNoodstopschakelaar ............................. 3-16OOnderhoud, uitstootcontrolesysteem ...... 6-3PParkeerlichtgloeilamp, vervangen ......... 6-34
Parkeren..................................................5-4
Plaats van de onderdelen ....................... 2-1 Problemen oplossen ............................. 6-36
RRem- en koppelingshendels,
controleren en smeren........................ 6-25
Rem- en koppelingsvloeistof, verversen ............................................ 6-23
Rem- en schakelpedalen, controleren
en smeren........................................... 6-24
Remhendel ........................................... 3-17
Remlichtschakelaars............................. 6-21
Rempedaal ........................................... 3-18
Remvloeistofniveau, controleren .......... 6-22
Richtingaanwijzerschakelaar ................ 3-15SSchakelaar alarmverlichting.................. 3-16
Schakelen ............................................... 5-2
Schakelpedaal ...................................... 3-17
Schokdemperunit, afstellen .................. 3-29
Smering en onderhoud, periodiek........... 6-4
Specificaties............................................ 8-1
Stalling .................................................... 7-3
Startblokkeersysteem ............................. 3-1
Starten van de motor .............................. 5-1
Startknop .............................................. 3-16
Startspersysteem .................................. 3-32
Stationair toerental, controleren............ 6-17
Storingzoekschema ’s............................ 6-37
Stroomlijnpanelen, verwijderen en aanbrengen .......................................... 6-8
Stuurschakelaars .................................. 3-15
Stuursysteem, controleren .................... 6-27TTankbeluchtingsslang en overloopslang ..................................... 3-23
U23PD2D0.book Page 1 Monday, August 1, 2011 1:32 PM

INDEXTankdop ................................................ 3-21
Tractieregeling ...................................... 3-20UUitlaatkatalysator .................................. 3-23VVeiligheidsinformatie ............................... 1-1
Verzorging............................................... 7-1
Voertuigidentificatienummer ................... 9-1
Voor- en achterremblokken controleren.......................................... 6-21
Voorvork, afstellen ................................ 3-27
Voorvork, controleren............................ 6-27
Vrije slag van gasgreep, controleren .... 6-17
Vrije slag van remhendel, controleren.......................................... 6-20
Vrijstandcontrolelampje........................... 3-4WWaarschuwingslampje koelvloeistoftemperatuur ...................... 3-5
Waarschuwingslampje motorstoring ....... 3-7
Waarschuwingslampje olieniveau ........... 3-4
Wielen ................................................... 6-20
Wiellagers controleren .......................... 6-28ZZekeringen, vervangen ......................... 6-29
Zijstandaard .......................................... 3-31
U23PD2D0.book Page 2 Monday, August 1, 2011 1:32 PM

U23PD2D0.book Page 3 Monday, August 1, 2011 1:32 PM

PRINTED IN THE NETHERLANDS2011.08
