YAMAHA XT1200Z 2012 Manuale duso (in Italian)

CARATTERISTICHE TECNICHE
8-2
8
Rapporto di riduzione secondaria:2.987 (21/25 x 32/9)
Tipo di trasmissione: Sempre in presa, a 6 rapporti
Comando:
Con il piede sinistro
Rapporti di riduzione: 1ª:
2.769 (36/13)
2 ª:
2.063 (33/16)
3 ª:
1.571 (33/21)
4 ª:
1.250 (30/24)
5 ª:
1.042 (25/24)
6 ª:
0.929 (26/28)Parte ciclistica:Tipo di telaio: Scocca posteriore
Angolo di incidenza: 28.00 grado
Avancorsa:
126 mm (5.0 in)Pneumatico anteriore:Tipo:Senza camera d'aria
Misura:
110/80R19M/C 59V
Produttore/modello: BRIDGESTONE/BW501 Produttore/modello:
METZELER/TOURANCE EXP C
Pneumatico posteriore:Tipo:
Senza camera d'aria
Misura: 150/70R17M/C 69V
Produttore/modello: BRIDGESTONE/BW502
Produttore/modello:
METZELER/TOURANCE EXP CCarico:Carico massimo:209 kg (461 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a
pneumatici freddi):Condizione di carico:
0–90 kg (0 –198 lb)
Anteriore: 225 kPa (2.25 kgf/cm ², 33 psi)
Posteriore: 250 kPa (2.50 kgf/cm ², 36 psi)
Condizione di carico:
90– 209 kg (198 –461 lb)
Anteriore: 225 kPa (2.25 kgf/cm ², 33 psi)
Posteriore: 290 kPa (2.90 kgf/cm ², 42 psi)Ruota anteriore:Tipo di ruota:
Ruota a raggi Dimensioni cerchio:
19M/C x MT2.50
Ruota posteriore:Tipo di ruota:
Ruota a raggi
Dimensioni cerchio: 17M/C x MT4.00Impianto di frenatura unificato:Comando:
Attivato dal freno anterioreFreno anteriore:Tipo:A doppio disco
Comando:
Con la mano destra
Liquido consigliato: DOT 4Freno posteriore:Tipo:
A disco singolo
Comando: Con il piede destro
Liquido consigliato: DOT 4Sospensione anteriore:Tipo:Forcella telescopica
Tipo a molla/ammortizzatore: Molla a spirale / ammortizzatore idraulico
Escursione ruota:
190.0 mm (7.48 in)
U23PH2H0.book Page 2 Friday, July 29, 2011 10:31 AM

CARATTERISTICHE TECNICHE
8-3
8
Sospensione posteriore:Tipo:Forcellone oscillante (sospensione
articolata)
Tipo a molla/ammortizzatore: Molla a spirale / ammortizzatore gas/olio
Escursione ruota:
190.0 mm (7.48 in)Impianto elettrico:Sistema d ’accensione:
TCI
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:YTZ12S
Tensione, capacit à:
12 V, 11.0 AhFaro:Tipo a lampadina: Lampada alogenaTensione, potenza lampadina × quantit à:Faro:
12 V, 55 W × 2
Lampada biluce fanalino/stop: LED
Indicatore di direzione anteriore:
12 V, 10.0 W × 2
Indicatore di direzione posteriore: 12 V, 10.0 W × 2
Luce ausiliaria: 12 V, 5.0 W × 2
Luce targa:
12 V, 5.0 W × 1 Luce pannello strumenti:
LED
Spia del folle: LED
Spia abbagliante:
LED
Spia del livello dell ’olio:
LED
Spia degli indicatori di direzione: LED
Spia temperatura liquido refrigerante:
LED
Spia problemi al motore: LED
Spia dell ’ABS:
LED
Spia del sistema immobilizzatore:
LED
Spia di segnalazione del sistema di controllo
della trazione:
LED
Fusibili:Fusibile principale:50.0 A
Fusibile del faro:
20.0 A
Fusibile del fanalino di coda: 7.5 A
Fusibile dell ’impianto di segnalazione:
10.0 A
Fusibile dell ’accensione:
20.0 A
Fusibile della ventola del radiatore: 20.0 A Fusibile dell
’impianto di iniezione carburante:
10.0 A
Fusibile della centralina dell ’ABS:
7.5 A
Fusibile del motorino dell ’ABS:
30.0 A
Fusibile del solenoide ABS: 20.0 A
Fusibile presa supplementare CC: 3.0 A
Fusibile di backup:
7.5 A
Fusibile della valvola a farfalla elettrica: 7.5 A
Fusibile O/P (opzione): 20.0 A
U23PH2H0.book Page 3 Friday, July 29, 2011 10:31 AM

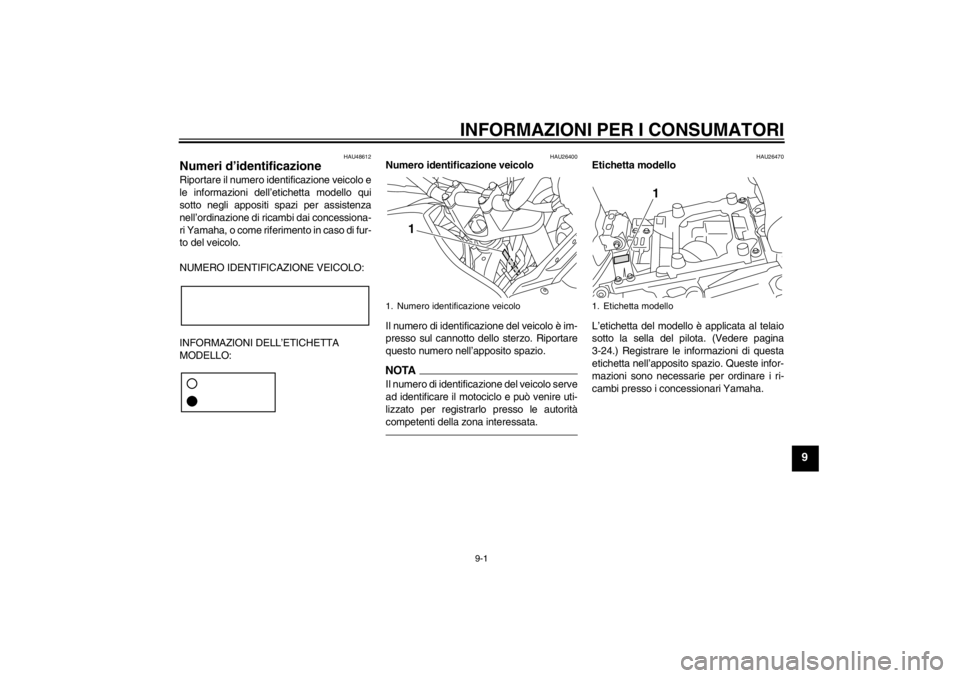

INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU48612
Numeri d’identificazione Riportare il numero identificazione veicolo e
le informazioni dell’ etichetta modello qui
sotto negli appositi spazi per assistenza
nell’ ordinazione di ricambi dai concessiona-
ri Yamaha, o come riferimento in caso di fur-
to del veicolo.
NUMERO IDENTIFICAZIONE VEICOLO:
INFORMAZIONI DELL ’ETICHETTA
MODELLO:
HAU26400
Numero identificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell ’apposito spazio.NOTAIl numero di identificazione del veicolo serve
ad identificare il motociclo e pu ò venire uti-
lizzato per registrarlo presso le autorit à
competenti della zona interessata.
HAU26470
Etichetta modello
L ’etichetta del modello è applicata al telaio
sotto la sella del pilota. (Vedere pagina
3-24.) Registrare le informazioni di questa
etichetta nell ’apposito spazio. Queste infor-
mazioni sono necessarie per ordinare i ri-
cambi presso i concessionari Yamaha.
1. Numero identificazione veicolo
1
1. Etichetta modello
1
U23PH2H0.book Page 1 Friday, July 29, 2011 10:31 AM

INDICE ANALITICOAABS ....................................................... 3-19
Accensione del motore ........................... 5-1
Allarme antifurto (optional) .................... 3-15
Altezza sella pilota, regolazione............ 3-25
Assieme ammortizzatore, regolazione ......................................... 3-29
Attacchi cinghie portabagagli ................ 3-31BBatteria.................................................. 6-28
Blocchetto accensione/bloccasterzo ....... 3-2CCambi di marcia ...................................... 5-2
Candele, controllo ................................. 6-10
Caratteristiche tecniche .......................... 8-1
Carburante ............................................ 3-23
Carburante, consigli per ridurne il consumo ............................................... 5-3
Carenature, rimozione e installazione..... 6-8
Cavalletto centrale e cavalletto
laterale, controllo e lubrificazione ....... 6-26
Cavalletto laterale ................................. 3-32
Cavi, controllo e lubrificazione .............. 6-24
Commutatore luce abbagliante/ anabbagliante ..................................... 3-16
Convertitore catalitico ........................... 3-24
Cuscinetti ruote, controllo ..................... 6-28DD-mode (modalit à di guida)..................... 3-1EElemento filtrante .................................. 6-17
Etichetta modello .................................... 9-1FForcella, controllo.................................. 6-27 Forcella, regolazione ............................ 3-27
Fusibili, sostituzione ............................. 6-30
GGioco della leva freno, controllo ........... 6-21
Gioco della manopola acceleratore,
controllo.............................................. 6-17
Gioco valvole ........................................ 6-18IInformazioni di sicurezza ........................ 1-1
Interruttore avviamento......................... 3-16
Interruttore dell’ avvisatore acustico ...... 3-16
Interruttore di arresto motore ................ 3-16
Interruttore di segnalazione luce abbagliante......................................... 3-16
Interruttore indicatori di direzione ......... 3-16
Interruttore luci d ’emergenza ................ 3-16
Interruttori luce stop .............................. 6-21
Interruttori manubrio ............................. 3-15KKit attrezzi ............................................... 6-2LLampada biluce fanalino/stop ............... 6-33
Lampada faro, sostituzione .................. 6-31
Lampada indicatore di direzione, sostituzione ........................................ 6-33
Lampada luce di posizione anteriore, sostituzione ........................................ 6-35
Lampada luce targa, sostituzione ......... 6-34
Leva freno............................................. 3-18
Leva frizione ................................ 3-17, 6-20
Leve freno e frizione, controllo e
lubrificazione ...................................... 6-25
Liquidi del freno e della frizione, cambio................................................ 6-24 Liquido refrigerante ............................... 6-15
Livello liquido freni, controllo ................. 6-22
MManopola e cavo acceleratore,
controllo e lubrificazione ..................... 6-24
Manutenzione e lubrificazione, periodica ............................................... 6-4
Manutenzione, sistema di controllo emissioni ............................................... 6-3NNumeri d ’identificazione .......................... 9-1
Numero identificazione veicolo ............... 9-1OOlio cardano .......................................... 6-14
Olio motore e cartuccia filtro olio ........... 6-11PParabrezza ............................................ 3-27
Parcheggio .............................................. 5-4
Pastiglie del freno anteriore e
posteriore, controllo ............................ 6-22
Pedale cambio ...................................... 3-18
Pedale freno .......................................... 3-19
Pedali freno e cambio, controllo e lubrificazione ....................................... 6-25
Perni del forcellone, lubrificazione ........ 6-27
Pneumatici ............................................ 6-18
Portapacchi ........................................... 3-31
Posizioni dei componenti ........................ 2-1
Presa ausiliaria (CC) ............................. 3-34
Pulizia...................................................... 7-1RRegime del minimo, controllo ................ 6-17
Ricerca ed eliminazione guasti ............. 6-36
Rimessaggio ........................................... 7-3
U23PH2H0.book Page 1 Friday, July 29, 2011 10:31 AM

INDICE ANALITICO
Rodaggio ................................................ 5-3
Ruote .................................................... 6-20SSella pilota ............................................ 3-24
Sistema di controllo della trazione ........ 3-20
Sistema d’interruzione circuito
accensione ......................................... 3-32
Sistema immobilizzatore ......................... 3-1
Spia ABS ................................................ 3-7
Spia di segnalazione del sistema di controllo della trazione ......................... 3-7
Spia guasto motore ................................ 3-7
Spia immobilizer ..................................... 3-8
Spia livello olio ........................................ 3-4
Spia luce abbagliante ............................. 3-4
Spia marcia in folle ................................. 3-4
Spia temperatura liquido refrigerante ..... 3-5
Spie d ’avvertimento e di segnalazione ... 3-4
Spie indicatori di direzione...................... 3-4
Sterzo, controllo.................................... 6-28
Strumento multifunzione ......................... 3-8TTabelle di ricerca ed eliminazione guasti .................................................. 6-38
Tappo serbatoio carburante ................. 3-22
Tubetto sfiato e tubo di troppopieno del serbatoio carburante .......................... 3-24VVerniciatura opaca, prestare
attenzione ............................................. 7-1
U23PH2H0.book Page 2 Friday, July 29, 2011 10:31 AM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM

PRINTED IN JAPAN2011.08-0.4×1 CR (H)
DIC183
STAMPATO SU CARTA RICICLATA
