CARATTERISTICHE TECNICHE
8-2
8
Rapporto di riduzione secondaria:2.987 (21/25 x 32/9)
Tipo di trasmissione: Sempre in presa, a 6 rapporti
Comando:
Con il piede sinistro
Rapporti di riduzione: 1ª:
2.769 (36/13)
2ª: 2.063 (33/16)
3ª: 1.571 (33/21)
4ª:
1.250 (30/24)
5ª: 1.042 (25/24)
6ª: 0.929 (26/28)Parte ciclistica:Tipo di telaio:Scocca posteriore
Angolo di incidenza: 28.00 grado
Avancorsa:
126 mm (5.0 in)Pneumatico anteriore:Tipo:Senza camera d'aria
Misura:
110/80R19M/C 59V
Produttore/modello: BRIDGESTONE/BW501
Pneumatico posteriore:Tipo: Senza camera d'aria
Misura:
150/70R17M/C 69V
Produttore/modello: BRIDGESTONE/BW502Carico:Carico massimo:
213 kg (470 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a
pneumatici fre ddi):Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:225 kPa (2.25 kgf/cm2, 33 psi)
Posteriore:
250 kPa (2.50 kgf/cm2, 36 psi)
Condizione di carico: 90–213 kg (198–470 lb)
Anteriore:225 kPa (2.25 kgf/cm2, 33 psi)
Posteriore:
290 kPa (2.90 kgf/cm2, 42 psi)Ruota anteriore:Tipo di ruota:Ruota a raggi
Dimensioni cerchio:
19M/C x MT2.50Ruota posteriore:Tipo di ruota:Ruota a raggi Dimensioni cerchio:
17M/C x MT4.00
Impianto di frenatura unificato:Comando:
Attivato dal freno anterioreFreno anteriore:Tipo:A doppio disco
Comando:
Con la mano destra
Liquido consigliato: DOT 4Freno posteriore:Tipo:
A disco singolo
Comando: Con il piede destro
Liquido consigliato: DOT 4Sospensione anteriore:Tipo:Forcella telescopica
Tipo a molla/ammortizzatore: Molla a spirale / ammortizzatore idraulico
Escursione ruota:
190 mm (7.5 in)Sospensione posteriore:Tipo:Forcellone oscillante (sospensione
articolata)
Tipo a molla/ammortizzatore: Molla a spirale / ammortizzatore gas/olio
Escursione ruota:
190 mm (7.5 in)
U2BSH1H0.book Page 2 Thursday, July 24, 2014 3:31 PM

CARATTERISTICHE TECNICHE
8-3
8
Impianto elettrico:Sistema d’accensione:TCI
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:YTZ12S
Tensione, capacità:
12 V, 11.0 AhFaro:Tipo a lampadina:Lampada alogenaTensione, potenza lampa dina × q uantità:Faro:
12 V, 55.0 W × 2
Lampada biluce fanalino/stop: LED
Indicatore di direzione anteriore:
LED
Indicatore di direzione posteriore: LED
Luce ausiliaria: 12 V, 5.0 W × 2
Luce targa:
12 V, 5.0 W × 1
Luce pannello strumenti: LED
Spia del folle: LED
Spia abbagliante:
LED
Spia del livello dell’olio: LED Spia degli indicatori di direzione:
LED
Spia problemi al motore: LED
Spia dell’ABS:
LED
Spia “SET” regolatore automatico della
velocità:
LED
Spia “ON” regolatore automatico della
velocità:
LED
Spia del sistema immobilizzatore: LED
Spia di segnalazione del sistema di controllo
della trazione: LED
Fusibili:Fusibile principale:
50.0 A
Fusibile del faro: 20.0 A
Fusibile luce stop: 1.0 A
Fusibile dell’impianto di segnalazione:
7.5 A
Fusibile dell’accensione: 20.0 A
Fusibile della luce di posizione: 7.5 A
Fusibile motorino ventola radiatore:
20.0 A
Fusibile dell’impianto di iniezione carburante: 20.0 A Fusibile della centralina dell’ABS:
7.5 A
Fusibile del motorino dell’ABS: 30.0 A
Fusibile del solenoide ABS:
20.0 A
Fusibile del regolatore automatico della
velocità:
1.0 A
Fusibile presa supplementare CC: 3.0 A
Fusibile di backup: 7.5 A
Fusibile della valvola a farfalla elettrica:
7.5 A
Fusibile O/P (opzione): 20.0 A
U2BSH1H0.book Page 3 Thursday, July 24, 2014 3:31 PM

INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU53562
Numeri d’id entificazioneRiportare numero identificazione veicolo,
numero di serie motore e informazioni
dell’etichetta modello qui sotto negli appo-
siti spazi. Questi numeri d’identificazione
sono necessari alla registrazione del veico-
lo presso le autorità competenti della zona
interessata e all’ordinazione di ricambi dai
concessionari Yamaha.
NUMERO IDENTIFICAZIONE VEICOLO:
NUMERO DI SERIE MOTORE:
INFORMAZIONI DELL’ETICHETTA
MODELLO:

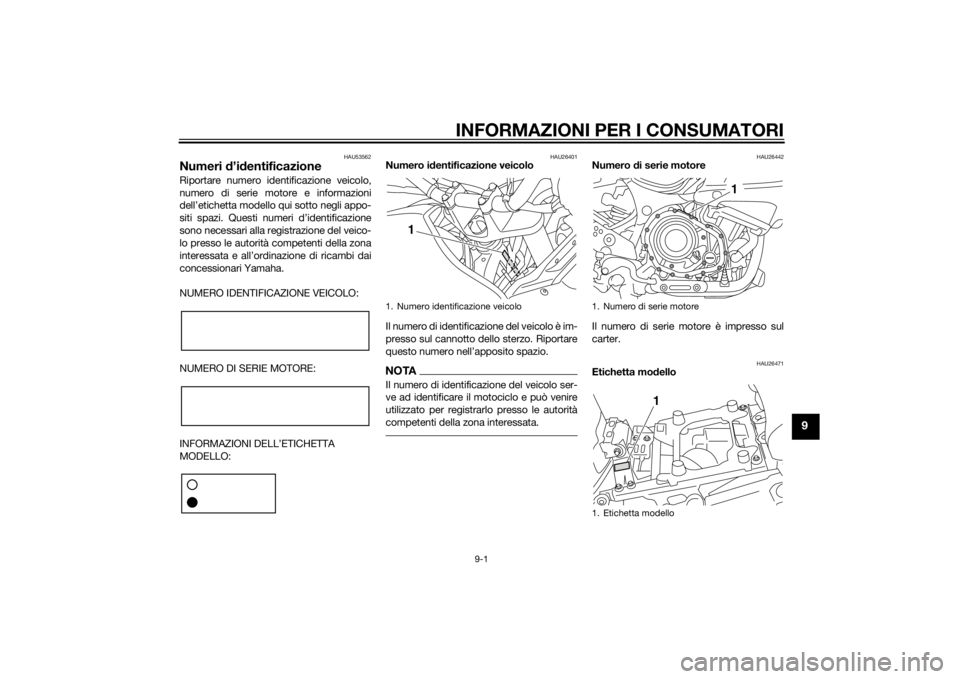

HAU26401
Numero i dentificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTAIl numero di identificazione del veicolo ser-
ve ad identificare il motociclo e può venire
utilizzato per registrarl o presso le autorità
competenti della zona interessata.
HAU26442
Numero di serie motore
Il numero di serie motore è impresso sul
carter.
HAU26471
Etichetta mo dello
1. Numero identificazione veicolo
1
1. Numero di serie motore
1. Etichetta modello
1
1
U2BSH1H0.book Page 1 Thursday, July 24, 2014 3:31 PM

INFORMAZIONI PER I CONSUMATORI
9-2
9
L’etichetta del modello è applicata al telaio
sotto la sella del pilota. (Vedere pagina
3-31.) Registrare le informazioni di questa
etichetta nell’apposito spazio. Queste in-
formazioni sono necessarie per ordinare i
ricambi presso i concessionari Yamaha.U2BSH1H0.book Page 2 Thursday, July 24, 2014 3:31 PM
