Specificaties
8-3
8
Accu:
Model:YTZ12S
Voltage, capaciteit:
12 V, 11.0 Ah (10 HR)
Koplamp:
Type gloeilamp:Halogeenlamp
Watta ge gloeilamp:
Koplamp:
H7, 55.0 W
Remlicht/achterlicht unit: LED
Voorste richtingaanwijzer:
LED
Achterste richtingaanwijzer:
LED
Parkeerlicht: 5.0 W
Kentekenverlichting: 5.0 W
Instrumentenverlichting:
LED
Controlelampje vrijstand: LED
Controlelampje grootlicht: LED
Waarschuwingslampje olieniveau:
LED
Controlelampje richtingaanwijzers: LED
Waarschuwingslampje motorstoring: LED
ABS-waarschuwingslampje:
LED
Cruise control “SET” controlelampje: LED
Cruise control “ON” controlelampje: LED
Controlelampje startblokkering:
LED
Controlelampje tractieregeling: LED
Zekerin g:
Hoofdzekering:
50.0 A
Aansluitzekering 1: 3.0 A
Koplampzekering: 20.0 A Remlicht zekering:
1.0 A
Zekering signaleringssysteem: 7.5 A
Zekering ontstekingssysteem:
20.0 A
Zekering parkeerlichtcircuit: 7.5 A
Zekering radiatorkoelvin: 20.0 A
Zekering brandstofinjectiesysteem:
20.0 A
Zekering ABS-regeleenheid: 7.5 A
Zekering ABS-motor: 30.0 A
Zekering van de ABS-solenoïdeklep: 20.0 A
Zekering cruise control:
1.0 A
Backup-zekering: 7.5 A
Zekering elektronische smoorklep: 7.5 A
O/P (optie) zekering:
20.0 A
UBP8D0D0.book Page 3 Friday, December 9, 2016 8:53 AM

Gebruikersinformatie
9-1
9
DAU53562
Id entificatienummers
Noteer het voertuigidentificatienummer,
het serienummer van het motorblok en de
gegevens op de modelinformatiesticker in
onderstaande ruimtes. Deze identificatie-
nummers zijn nodig voor de kentekenregi-
stratie van het voertuig in uw land en voor
het bestellen van reserveonderdelen bij een
Yamaha dealer.
VOERTUIGIDENTIFICATIENUMMER:
SERIENUMMER MOTOR:
MODELINFORMATIESTICKER:
DAU26401Voertui gid entificatienummer

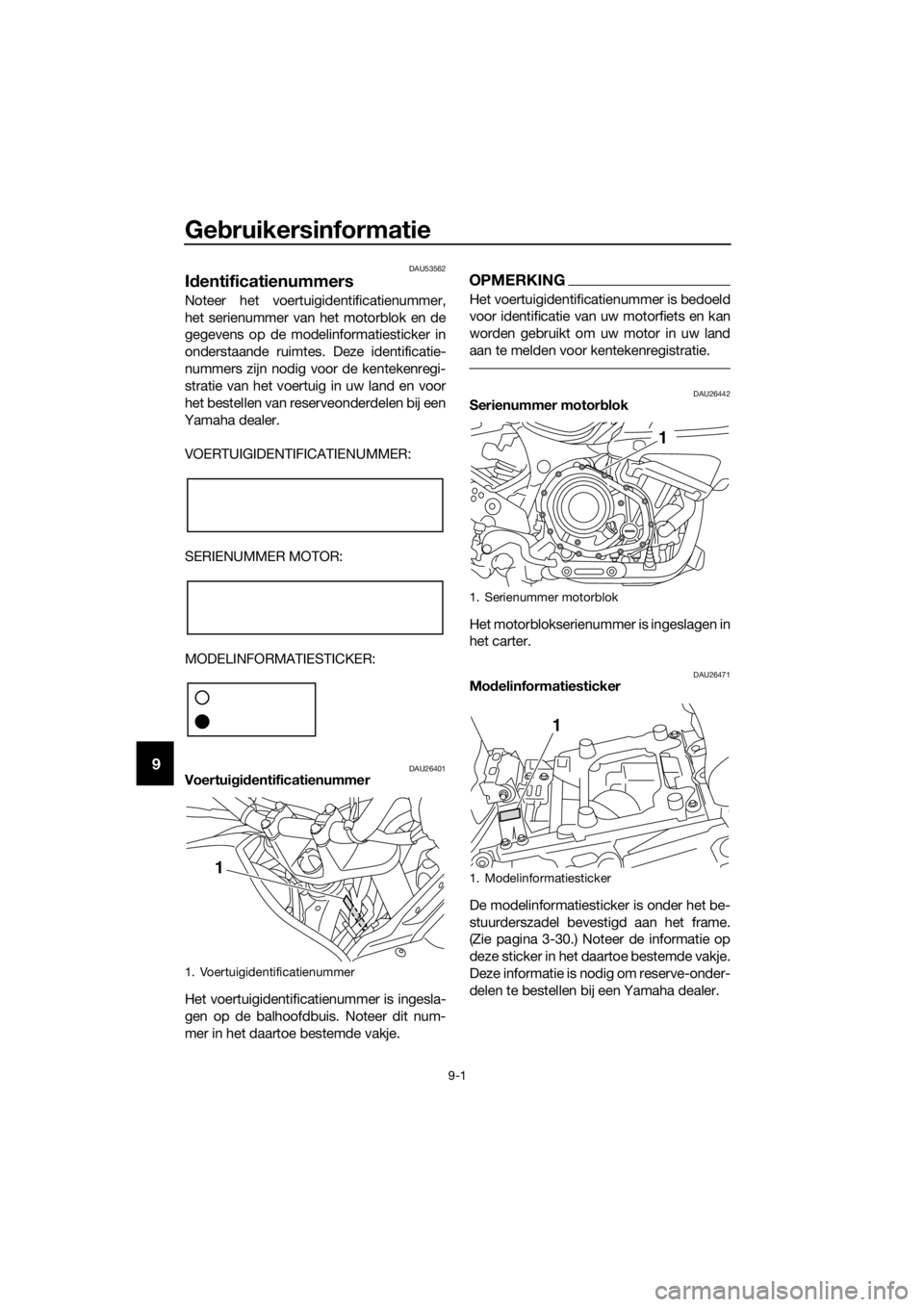

Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit num-
mer in het daartoe bestemde vakje.
OPMERKING
Het voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw land
aan te melden voor kentekenregistratie.
DAU26442Serienummer motor blok
Het motorblokserienummer is ingeslagen in
het carter.
DAU26471Mo delinformatiesticker
De modelinformatiesticker is onder het be-
stuurderszadel bevestigd aan het frame.
(Zie pagina 3-30.) Noteer de informatie op
deze sticker in het daartoe bestemde vakje.
Deze informatie is nodig om reserve-onder-
delen te bestellen bij een Yamaha dealer.
1. Voertuigidentificatienummer
1
1. Serienummer motorblok
1. Modelinformatiesticker
1
1
UBP8D0D0.book Page 1 Friday, December 9, 2016 8:53 AM

Gebruikersinformatie
9-2
9
DAU69910
Dia gnosestekker
De diagnosestekker bevindt zich op de
aangegeven plaats.
DAU74701
Voertui ggegevens re gistreren
De ECU van dit model slaat bepaalde voer-
tuiggegevens op voor ondersteuning bij de
storingsdiagnose en voor onderzoeks- en
ontwikkelingsdoeleinden. Deze gegevens
worden alleen geüpload wanneer een spe-
ciaal diagnosegereedschap van Yamaha
op de machine wordt aangesloten, bijvoor-
beeld bij de uitvoering van controles of on-
derhoudsprocedures.
Hoewel de sensors en geregistreerde ge-
gevens van model tot model verschillen,
zijn de belangrijkste gegevenspunten:
 Informatie over de voertuigstatus en
motorprestaties
 Informatie over brandstofinspuiting en
emissie
Yamaha deelt deze gegevens niet met an- dere partijen, behalve:  Met toestemming van de voertuigei-
genaar
 Als dat wettelijk verplicht is
 Voor gebruik door Yamaha bij juridi-
sche procedures
 Voor algemeen onderzoek door
Yamaha waarbij de gegevens niet
kunnen worden herleid tot een indivi-
duele machine of eigenaar
1. Diagnosestekker
1
