YAMAHA XT1200Z 2017 Notices Demploi (in French)

Entretien périodique et réglage
6-27
6
FAU40262
Contrôle du niveau d u liquide de
frein
Avant de démarrer, s’assurer que le niveau
du liquide de frein dépasse le repère de ni-
veau minimum. S’assurer que le haut du ré-
servoir est à l’horizontale avant de vérifier le
niveau du liquide de frein. Faire l’appoint de
liquide de frein si nécessaire.
Frein avant
Frein arrière
AVERTISSEMENT
FWA16011
Un entretien incorrect peut entraîner la
perte de capacité de freinage. Pren dre
les précautions suivantes : 
Un niveau d u liquide de frein insuffi-
sant pourrait provoquer la forma-
tion de bulles d’air dans le circuit de
freinage, ce qui réd uirait l’efficacité
d es freins.
 Nettoyer le bouchon de remplis-
sage avant de le retirer. Utiliser ex-
clusivement du liqui de de frein DOT
4 provenant d’un bi don neuf.
 Utiliser uniquement le liqui de de
frein spécifié, sous peine de risquer
d ’abîmer les joints en caoutchouc,
ce qui provoquerait une fuite.
 Toujours faire l’appoint avec un li-
qui de de frein d u même type que
celui qui se trouve dans le circuit.
L’ajout d’un liqui de de frein autre
que le DOT 4 risque de provoquer
une réaction chimique nuisible.
 Veiller à ne pas laisser pénétrer
d’eau ni d es poussières d ans le ré-
servoir de liquid e de frein. L’eau
abaisse nettement le point d’é

bulli-
tion du liqui de et risque de provo-
quer un bouchon de vapeur ou “va-
por lock” ; la crasse risque
d ’obstruer les valves du système
hy draulique ABS.
ATTENTION
FCA17641
Le liqui de de frein risque d ’endommager
les surfaces peintes ou en plastique.
Toujours essuyer soigneusement toute
trace de liqui de renversé.
L’usure des plaquettes de frein entraîne
une baisse progressive du niveau du li-
quide de frein. Un niveau de liquide bas
peut signaler l’usure des plaquettes ou la
présence d’une fuite dans le circuit de
frein ; il convient dès lors de contrôler
l’usure des plaquettes et l’étanchéité du
circuit de frein. Si le niveau du liquide de
1. Repère de niveau minimum
1. Repère de niveau minimum
Liqui de de frein spécifié :
DOT 4
LOWER1
UPPER
LOWER
1
UBP8F0F0.book Page 27 Thursday, December 8, 2016 4:05 PM

Entretien périodique et réglage
6-28
6
frein diminue soudainement, faire contrôler
le véhicule par un concessionnaire Yamaha
avant de reprendre la route.FAU22754
Changement du liqui de de frein
et d ’embrayage
Faire changer les liquides de frein et d’em-
brayage par un concessionnaire Yamaha
aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques. Il
convient également de faire remplacer les
bagues d’étanchéité des maîtres cylindres
de frein et d’embrayage et des étriers, ainsi
que les durites de frein et d’embrayage aux
fréquences indiquées ci-dessous ou cha-
que fois qu’elles sont endommagées ou
qu’elles fuient.
 Bagues d’étanchéité : Remplacer
tous les deux ans.
 Durites de frein et d’embrayage :
Remplacer tous les quatre ans.
UBP8F0F0.book Page 28 Thursday, December 8, 2016 4:05 PM

Entretien périodique et réglage
6-29
6
FAU23115
Contrôle et lubrification de la
poignée et du câble des gaz
Contrôler le fonctionnement de la poignée
des gaz avant chaque départ. Il convient en
outre de faire lubrifier le câble par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques.
Le câble des gaz est équipé d’un cache en
caoutchouc. S’assurer que le cache est
correctement en place. Le cache n’empê-
che pas parfaitement la pénétration d’eau,
même lorsqu’il est monté correctement. Il
convient donc de veiller à ne pas verser di-
rectement de l’eau sur le cache ou le câble
lors du lavage du véhicule. En cas d’en-
crassement, essuyer le câble ou le cache
avec un chiffon humide.
FAU44276
Contrôle et lubrification de la pé-
d ale de frein et d u sélecteur
Contrôler le fonctionnement de la pédale
de frein et du sélecteur avant chaque dé-
part et lubrifier les articulations quand né-
cessaire.
Pédale de frein
Sélecteur au pied
Lubrifiant recomman dé:
Graisse à base de savon au lithium
UBP8F0F0.book Page 29 Thursday, December 8, 2016 4:05 PM

Entretien périodique et réglage
6-30
6
FAU43602
Contrôle et lubrification des le-
viers d e frein et d ’embrayage
Contrôler le fonctionnement des leviers de
frein et d’embrayage avant chaque départ
et lubrifier les articulations de levier quand
nécessaire.
Levier de frein
Levier d’embrayage
FAU23203
Contrôle et lubrification de la bé-
quille latérale
Contrôler le fonctionnement de la béquille
latérale avant chaque départ et lubrifier son
articulation et les points de contact des
surfaces métalliques quand nécessaire.
AVERTISSEMENT
FWA10732
Si la béquille latérale ne se déploie et ne
se replie pas en douceur, la faire contrô-
ler et, si nécessaire, réparer par un con-
cessionnaire Yamaha. Une béquille laté-
rale déployée risque de toucher le sol et
d e distraire le pilote, qui pourrait per dre
le contrôle du véhicule.
Lubrifiant recomman dé:
Graisse silicone
Lubrifiant recomman dé:
Graisse à base de savon au lithium
UBP8F0F0.book Page 30 Thursday, December 8, 2016 4:05 PM

Entretien périodique et réglage
6-31
6
FAUM1653

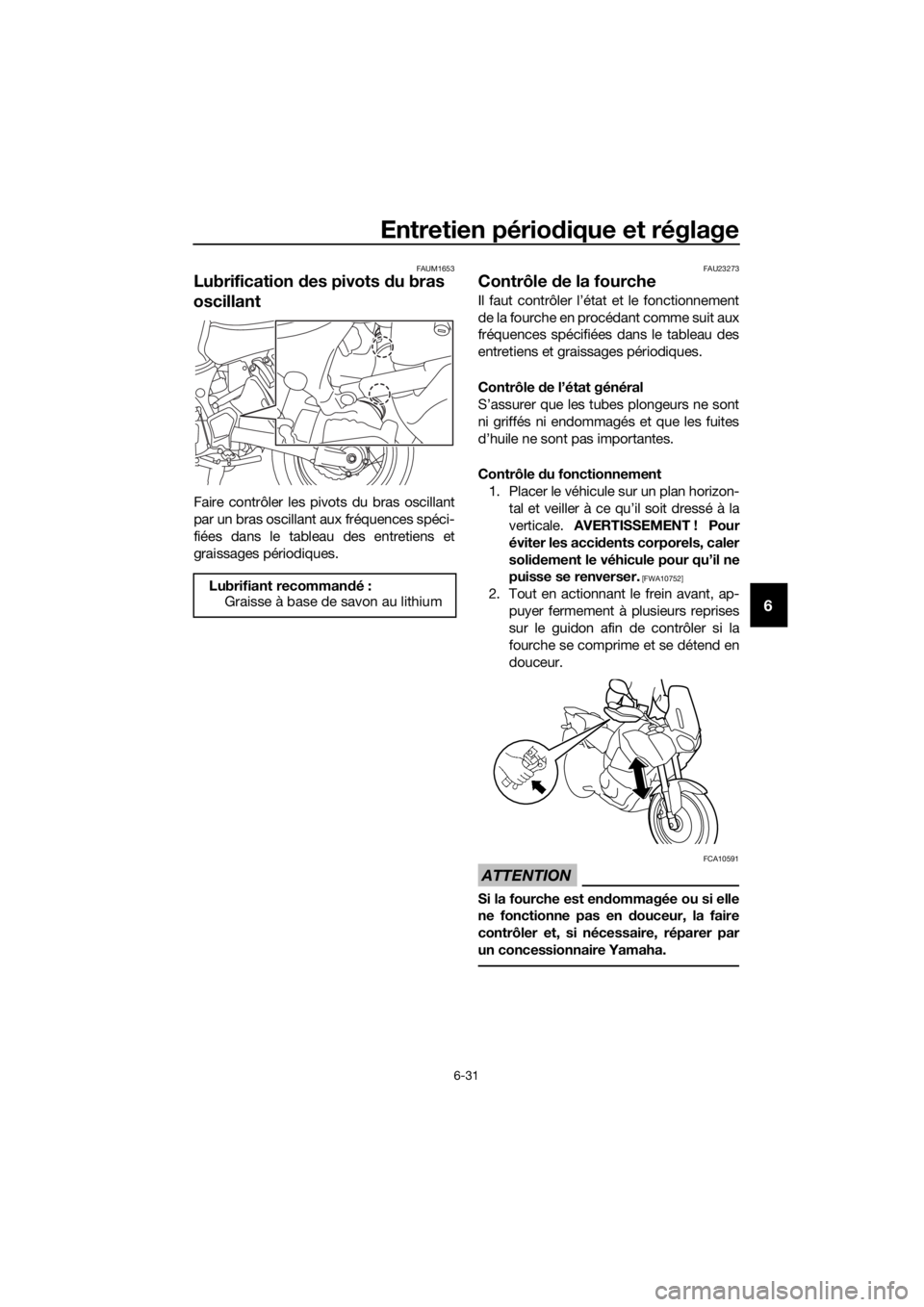

Lubrification des pivots du bras
oscillant
Faire contrôler les pivots du bras oscillant
par un bras oscillant aux fréquences spéci-
fiées dans le tableau des entretiens et
graissages périodiques.
FAU23273
Contrôle de la fourche
Il faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
S’assurer que les tubes plongeurs ne sont
ni griffés ni endommagés et que les fuites
d’huile ne sont pas importantes.
Contrôle du fonctionnement
1. Placer le véhicule sur un plan horizon- tal et veiller à ce qu’il soit dressé à la
verticale. AVERTISSEMENT ! Pour
éviter les acci dents corporels, caler
soli dement le véhicule pour qu’il ne
puisse se renverser.
[FWA10752]
2. Tout en actionnant le frein avant, ap-
puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur.
ATTENTION
FCA10591
Si la fourche est en dommagée ou si elle
ne fonctionne pas en douceur, la faire
contrôler et, si nécessaire, réparer par
un concessionnaire Yamaha.
Lubrifiant recomman dé:
Graisse à base de savon au lithium
UBP8F0F0.book Page 31 Thursday, December 8, 2016 4:05 PM

Entretien périodique et réglage
6-32
6
FAU23285

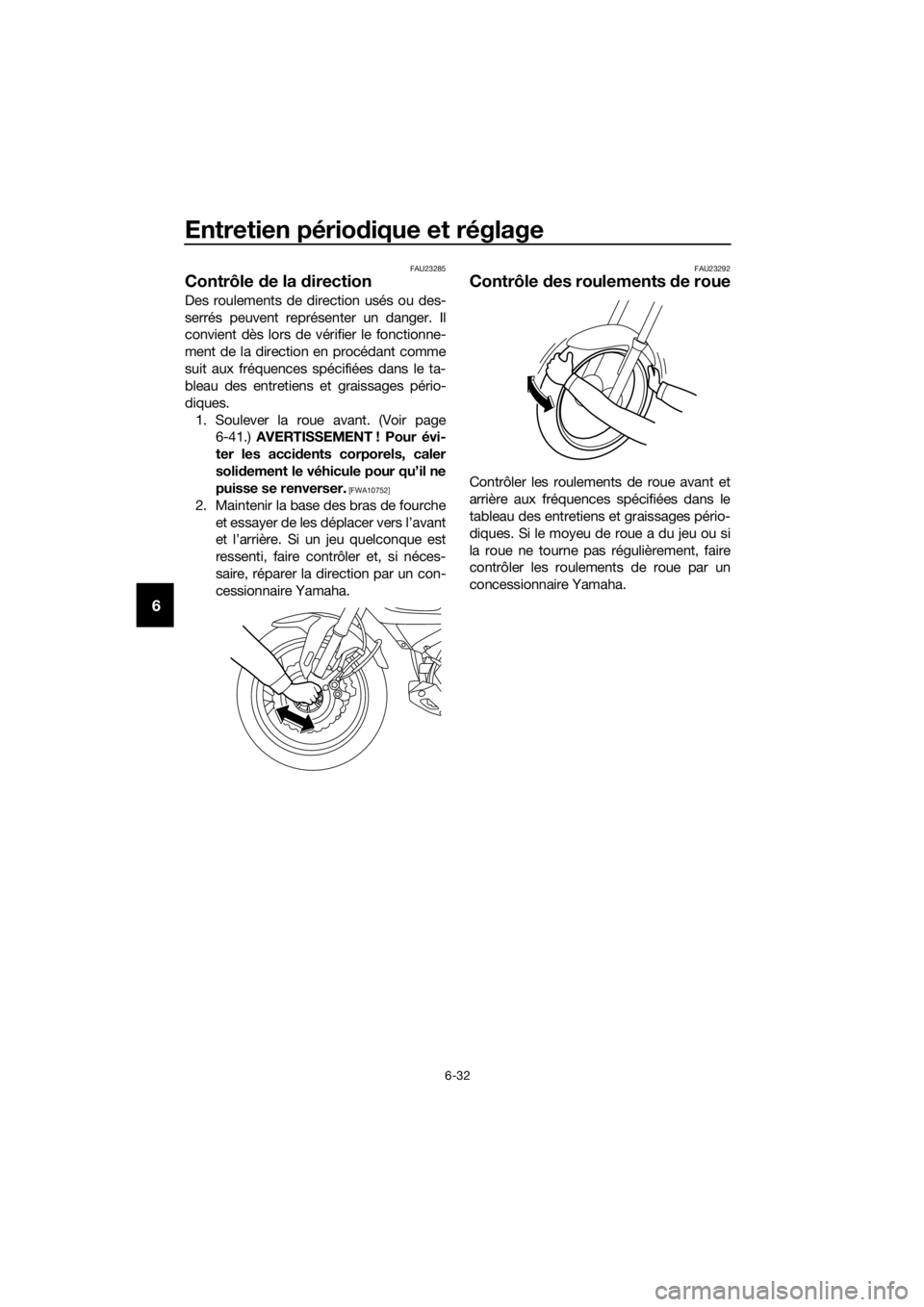

Contrôle de la direction
Des roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages pério-
diques.
1. Soulever la roue avant. (Voir page 6-41.) AVERTISSEMENT ! Pour évi-
ter les acci dents corporels, caler
soli dement le véhicule pour qu’il ne
puisse se renverser.
[FWA10752]
2. Maintenir la base des bras de fourche
et essayer de les déplacer vers l’avant
et l’arrière. Si un jeu quelconque est
ressenti, faire contrôler et, si néces-
saire, réparer la direction par un con-
cessionnaire Yamaha.
FAU23292
Contrôle des roulements de roue
Contrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si
la roue ne tourne pas régulièrement, faire
contrôler les roulements de roue par un
concessionnaire Yamaha.
UBP8F0F0.book Page 32 Thursday, December 8, 2016 4:05 PM

Entretien périodique et réglage
6-33
6
FAU34227
Batterie
La batterie se situe derrière le carénage A.
(Voir page 6-9.)
La batterie de ce véhicule est de type
plomb-acide à régulation par soupape
(VRLA). Il n’est pas nécessaire de contrôler
le niveau d’électrolyte ni d’ajouter de l’eau
distillée. Il convient toutefois de vérifier la
connexion des câbles de batterie et de res-
serrer, si nécessaire.
AVERTISSEMENT
FWA10761
L’électrolyte de batterie est extrê-
mement toxique, car l’aci de sulfu-
rique qu’il contient peut causer de
graves brûlures. Éviter tout contact
d ’électrolyte avec la peau, les yeux
ou les vêtements et toujours se pro-
téger les yeux lors d e travaux à
proximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.
EXTERNE : rincer abon damment
à l’eau courante.
INTERNE : boire beaucoup d’eau
ou de lait et consulter immé diate-
ment un mé decin.
YEUX : rincer à l’eau courante pen dant 15 minutes et consulter
rapi dement un mé decin. 
Les batteries pro duisent de l’hy dro-
gène, un gaz inflammable. Éloigner
la batterie des étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on re-
charge une batterie, si la charge est
effectuée dans un en droit clos.
 TENIR TOUTE BATTERIE HORS DE
PORTÉE DES ENFANTS.
Charge de la batterie
Confier la charge de la batterie à un con-
cessionnaire Yamaha dès que possible si
elle semble être déchargée. Ne pas oublier
qu’une batterie se décharge plus rapide-
ment si le véhicule est équipé d’accessoi-
res électriques.
ATTENTION
FCA16522
Recourir à un chargeur spécial à tension
constante pour charger les batteries de
type plomb-aci de à régulation par sou-
pape (VRLA). Le recours à un chargeur
d e batterie conventionnel en dommage-
rait la batterie.
Entreposage de la batterie
1. Quand le véhicule est remisé pendant un mois ou plus, déposer la batterie, la
recharger complètement et la ranger
dans un endroit frais et sec.
ATTENTION : Avant de déposer la
batterie, s’assurer de désactiver le
contacteur à clé, puis d ébrancher le
câble négatif avant de débrancher
le câble positif.
[FCA16304]
2. Quand la batterie est remisée pour plus de deux mois, il convient de la
contrôler au moins une fois par mois
et de la recharger quand nécessaire.
3. Charger la batterie au maximum avant
de la remonter sur le véhicule.
ATTENTION : Avant d e reposer la
batterie, s’assurer de désactiver le
1. Câble positif de batterie (rouge)
2. Câble négatif de batterie (noir)
3. Batterie
1 2
3
UBP8F0F0.book Page 33 Thursday, December 8, 2016 4:05 PM

Entretien périodique et réglage
6-34
6
contacteur à clé, puis brancher le
câble positif avant de brancher le
câble négatif.
[FCA16842]
4. Après avoir remonté la batterie, tou- jours veiller à connecter correctement
ses câbles aux bornes.
ATTENTION
FCA16531
Toujours veiller à ce que la batterie soit
chargée. Remiser une batterie déchar-
gée risque de l’en dommager de façon ir-
réversible.
FAU58963

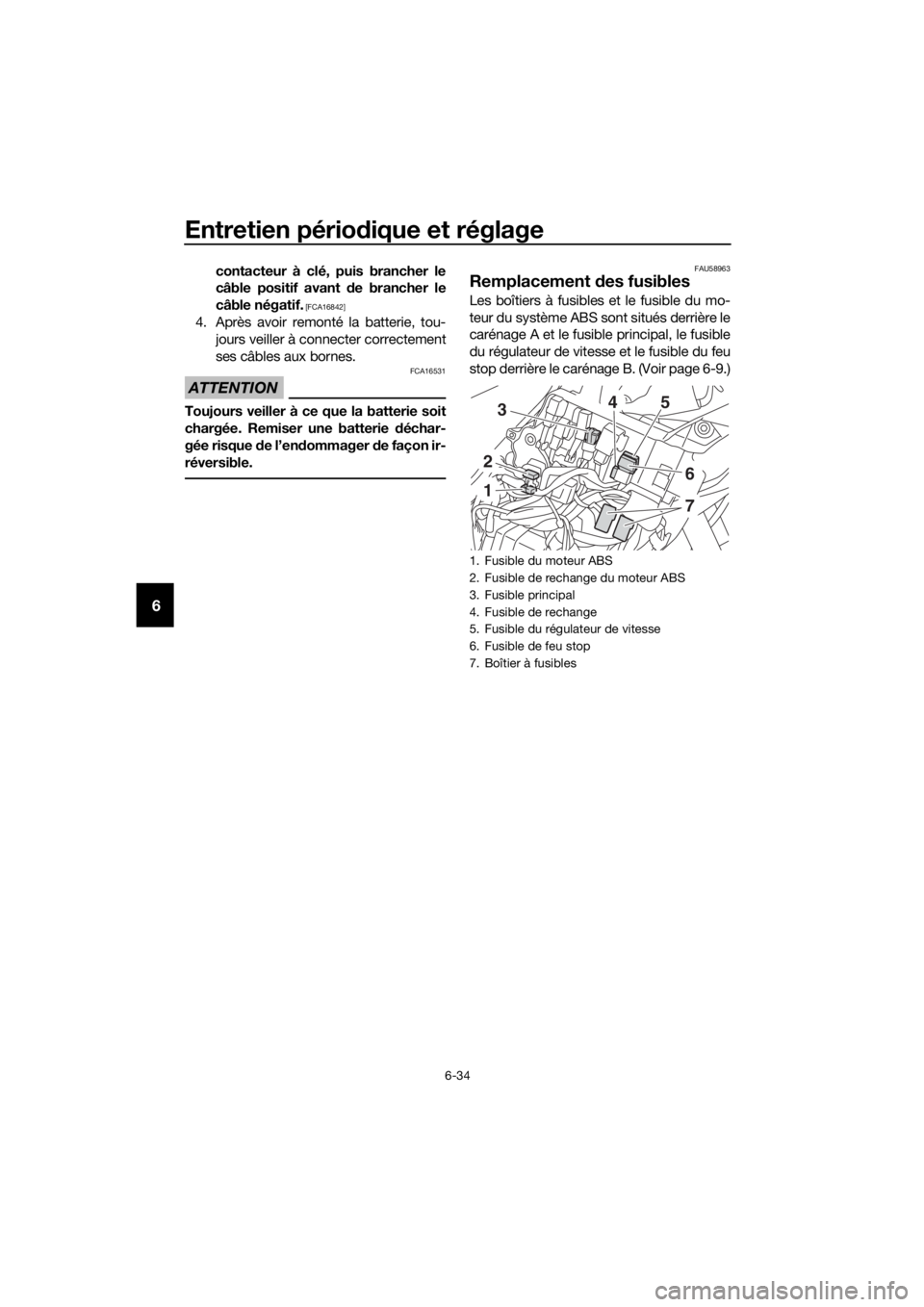

Remplacement des fusibles
Les boîtiers à fusibles et le fusible du mo-
teur du système ABS sont situés derrière le
carénage A et le fusible principal, le fusible
du régulateur de vitesse et le fusible du feu
stop derrière le carénage B. (Voir page 6-9.)
1. Fusible du moteur ABS
2. Fusible de rechange du moteur ABS
3. Fusible principal
4. Fusible de rechange
5. Fusible du régulateur de vitesse
6. Fusible de feu stop
7. Boîtier à fusibles
1
2
354
6
7
UBP8F0F0.book Page 34 Thursday, December 8, 2016 4:05 PM

Entretien périodique et réglage
6-35
6
Si un fusible est grillé, le remplacer comme
suit.
1. Tourner la clé de contact sur “OFF” et
éteindre le circuit électrique concerné.
2. Déposer le fusible grillé et le rempla- cer par un fusible neuf de l’intensité
spécifiée. AVERTISSEMENT ! Ne
pas utiliser d e fusible de calibre su-
périeur à celui recomman dé afin
d ’éviter de gravement en dommager
l’installation électrique, voire de
provoquer un incen die.
[FWA15132]
3. Tourner la clé de contact sur “ON” et
allumer le circuit électrique concerné
afin de vérifier si le dispositif électrique
fonctionne.
4. Si le fusible neuf grille immédiatement, faire contrôler l’installation électrique
par un concessionnaire Yamaha.
1. Fusible de phare
2. Fusible du solénoïde d’ABS
3. Fusible de papillon des gaz électronique
4. Fusible du système d’injection de carburant
5. Fusible de sauvegarde (montre et immobilisateur antivol)
6. Fusible du moteur du ventilateur de radiateur
7. Fusible d’allumage
8. Fusible du système de signalisation
9. Fusible du bloc de commande ABS
10.Fusible de borne 1 (pour la prise pour accessoire CC)
11.Fusible des feux de stationnement
12.Fusible O/P (option)
13.Fusible de rechange
1
3
4
5
6
2789
10
1311
1213
Fusibles spécifiés : Fusible principal:
50.0 A
Fusible de borne 1: 3.0 A
Fusible de phare: 20.0 A
Fusible feux de stop:
1.0 A
Fusible des feux de stationnement: 7.5 A
Fusible du système de signalisa-
tion: 7.5 A
Fusible d’allumage: 20.0 A
Fusible du moteur du ventilateur de
radiateur: 20.0 A
Fusible de sauvegarde:
7.5 A
Fusible de papillon des gaz électro-
nique:
7.5 A
Fusible du système d’injection de
carburant:
20.0 A
Fusible du solénoïde d’ABS: 20.0 A
Fusible du bloc de commande ABS: 7.5 A
Fusible du moteur ABS:
30.0 A
Fusible du régulateur de vitesse: 1.0 A
Fusible O/P (option): 20.0 A
UBP8F0F0.book Page 35 Thursday, December 8, 2016 4:05 PM

Entretien périodique et réglage
6-36
6
FAU39014

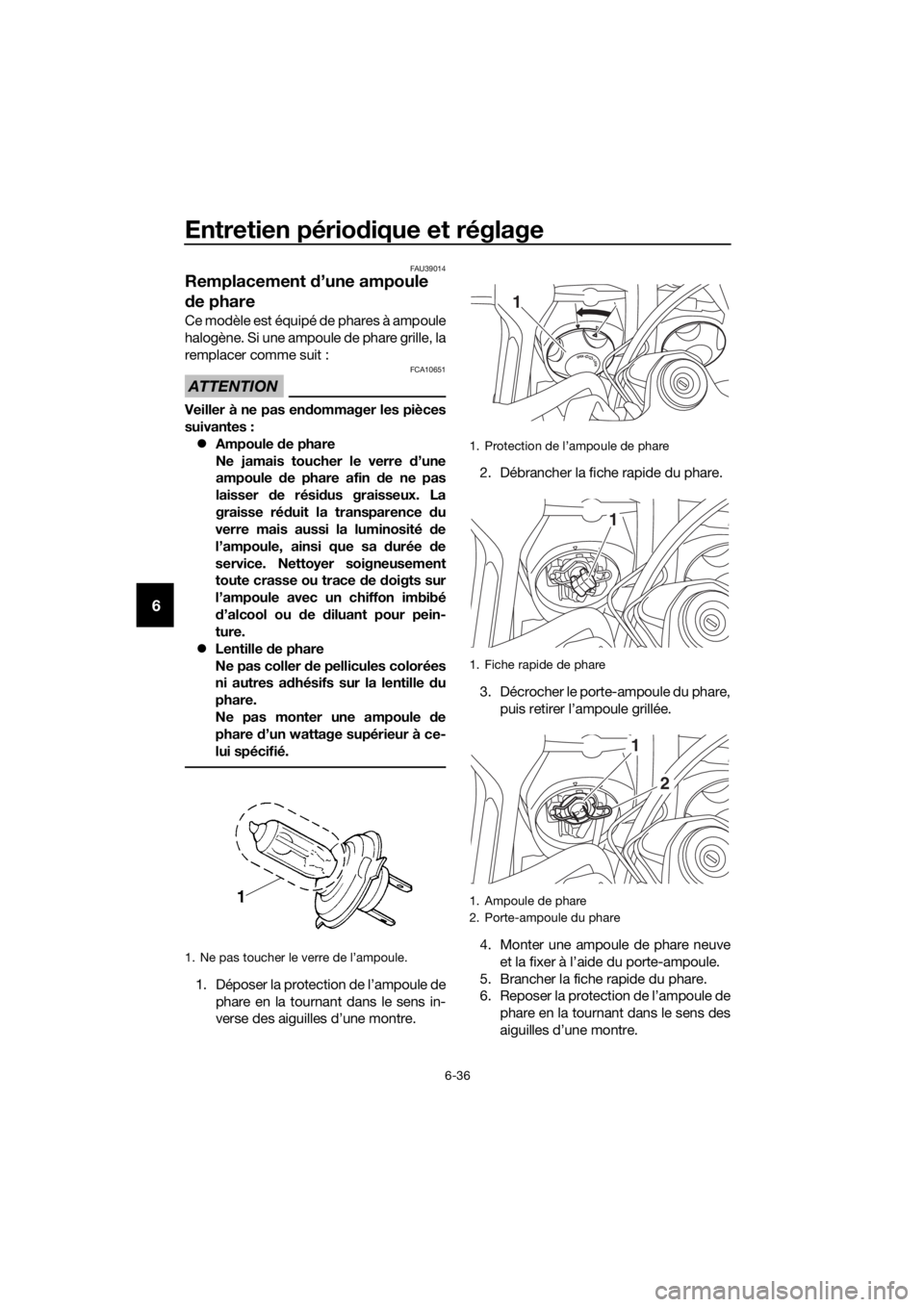

Remplacement d’une ampoule
d e phare
Ce modèle est équipé de phares à ampoule
halogène. Si une ampoule de phare grille, la
remplacer comme suit :
ATTENTION
FCA10651
Veiller à ne pas en dommager les pièces
suivantes :
 Ampoule d e phare
Ne jamais toucher le verre d’une
ampoule de phare afin d e ne pas
laisser de rési dus graisseux. La
graisse ré duit la transparence du
verre mais aussi la luminosité de
l’ampoule, ainsi que sa durée de
service. Nettoyer soigneusement
toute crasse ou trace d e doigts sur
l’ampoule avec un chiffon imbibé
d ’alcool ou de diluant pour pein-
ture.
 Lentille de phare
Ne pas coller de pellicules colorées
ni autres a dhésifs sur la lentille d u
phare.
Ne pas monter une ampoule de
phare d’un wattage supérieur à ce-
lui spécifié.
1. Déposer la protection de l’ampoule de phare en la tournant dans le sens in-
verse des aiguilles d’une montre. 2. Débrancher la fiche rapide du phare.
3. Décrocher le porte-ampoule du phare,
puis retirer l’ampoule grillée.
4. Monter une ampoule de phare neuve et la fixer à l’aide du porte-ampoule.
5. Brancher la fiche rapide du phare.
6. Reposer la protection de l’ampoule de phare en la tournant dans le sens des
aiguilles d’une montre.
1. Ne pas toucher le verre de l’ampoule.
1. Protection de l’ampoule de phare
1. Fiche rapide de phare
1. Ampoule de phare
2. Porte-ampoule du phare
1
1
1
2
UBP8F0F0.book Page 36 Thursday, December 8, 2016 4:05 PM
