YAMAHA XT1200Z 2019 Manual de utilização (in Portuguese)

Manutenção periódica e ajustes
6-37
6
PAU58971
Substituição de uma lâmpad a de
mínimos
Este modelo está equipado com dois míni-
mos. Se uma das lâmpadas dos mínimos
se fundir, substitua-a do modo seguinte:
1. Retire o para-vento, retirando os res-
petivos parafusos.
2. Remova a cobertura puxando-a para fora.
3. Retire o painel retirando os parafusos e o fixador rápido (tipo parafuso). 4. Desmonte a cobertura da unidade do
farol dianteiro, retirando as respetivas
cavilhas.
5. Remova as cavilhas da unidade do fa- rol dianteiro, puxe a unidade ligeira-
mente para fora e verifique se ela
permanece suportada.
PRECAUÇÃO: Tenha cuidad o para
não puxar os fios do farol dianteiro.
[PCA16811]

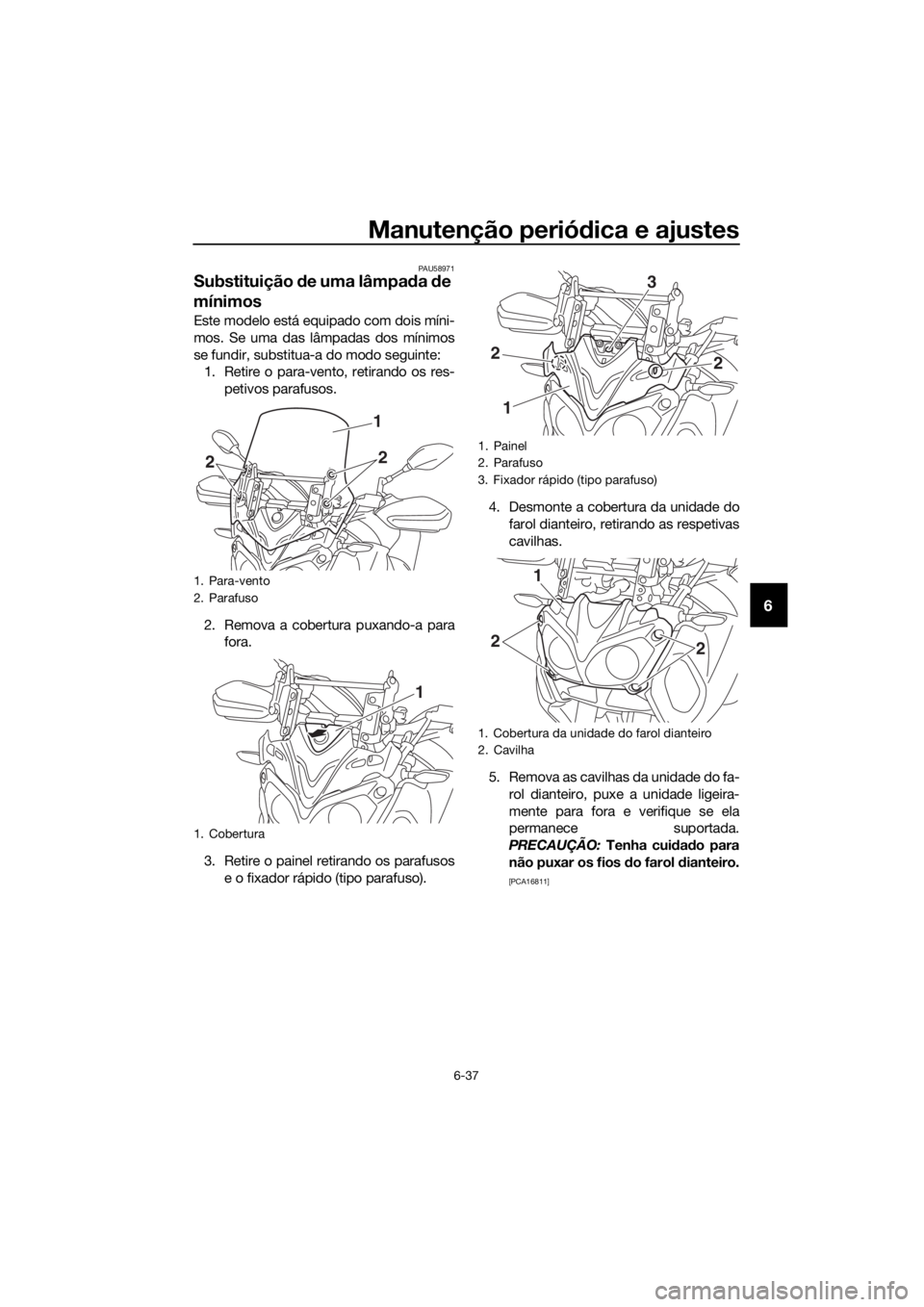

1. Para-vento
2. Parafuso
1. Cobertura
1
22
1
1. Painel
2. Parafuso
3. Fixador rápido (tipo parafuso)
1. Cobertura da unidade do farol dianteiro
2. Cavilha
3
22
1
1
22
UBP8P1P0.book Page 37 Wednesday, September 12, 2018 9:30 AM

Manutenção periódica e ajustes
6-38
6
6. Retire o recetáculo da lâmpada dos
mínimos (em conjunto com a lâmpa-
da), rodando o recetáculo no sentido
contrário ao dos ponteiros do relógio.
7. Puxe a lâmpada fundida para removê- la. 8. Introduza uma nova lâmpada no rece-
táculo.
9. Instale o recetáculo (em conjunto com
a lâmpada), empurrando-o para den-
tro e rodando-o no sentido dos pon-
teiros do relógio.
10. Instale a unidade do farol dianteiro, colocando as cavilhas e apertando-as
de seguida em conformidade com o
binário especificado.
11. Instale a cobertura da unidade do farol dianteiro, colocando as respetivas ca-
vilhas.
12. Instale o painel instalando os parafu- sos e o fixador rápido (tipo parafuso).
13. Instale a cobertura.
14. Instale o para-vento, colocando os parafusos e apertando-os de seguida
em conformidade com o binário espe-

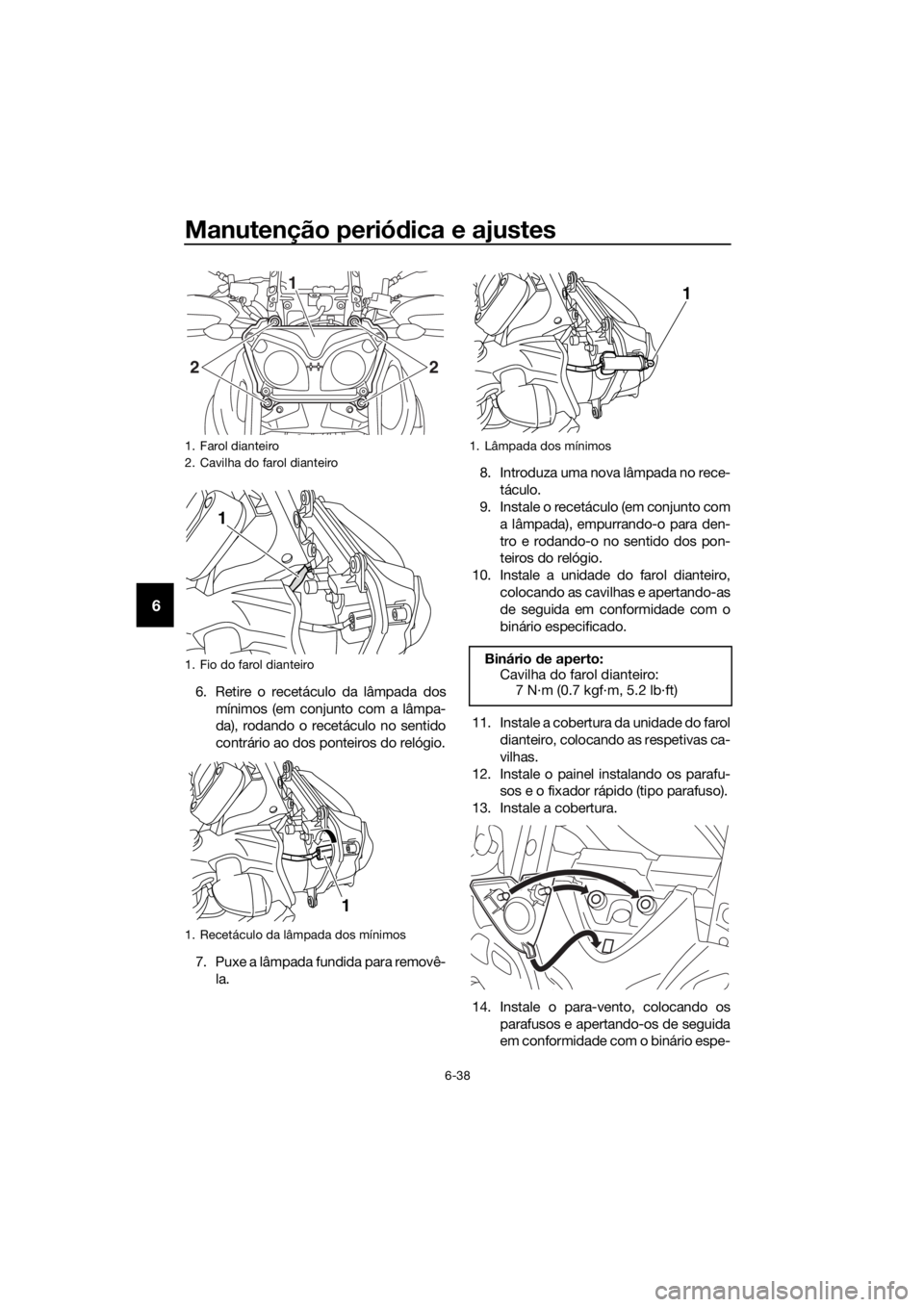

1. Farol dianteiro
2. Cavilha do farol dianteiro
1. Fio do farol dianteiro
1. Recetáculo da lâmpada dos mínimos
1
2
2
1
1
1. Lâmpada dos mínimos
Binário de aperto:
Cavilha do farol dianteiro:
7 N·m (0.7 kgf·m, 5.2 lb·ft)
1
UBP8P1P0.book Page 38 Wednesday, September 12, 2018 9:30 AM

Manutenção periódica e ajustes
6-39
6
cificado. AVISO! Um para-vento sol-
to po de causar um aci dente.
Certifique-se de que aperta os pa-
rafusos ao binário especifica do.
[PWA15511] PAU70570
Sinal
de mu dança de direção e
luz do travão/farolim traseiro
Este modelo está equipado com sinais de
mudança de direção e luz do travão/farolim
traseiro tipo LED.
Se um sinal de mudança de direção ou a
luz do travão/farolim traseiro não se acen-
der, solicite a um concessionário Yamaha
que os verifique.
Binário
de aperto:
Parafuso do para-vento: 0.5 N·m (0.05 kgf·m, 0.37 lb·ft)
UBP8P1P0.book Page 39 Wednesday, September 12, 2018 9:30 AM

Manutenção periódica e ajustes
6-40
6
PAU49722
Substituição de uma lâmpa da da
luz da chapa de matrícula
1. Retire as cavilhas da unidade da luz
da chapa de matrícula.
2. Retire o recetáculo da lâmpada da luz da chapa de matrícula (juntamente
com a lâmpada), rodando-o no senti-
do contrário ao dos ponteiros do reló-
gio e puxando-o para fora.
3. Puxe a lâmpada fundida para removê- la. 4. Introduza uma nova lâmpada no rece-
táculo.
5. Instale o recetáculo (com a lâmpada),
empurrando-o para dentro e rode-o
no sentido dos pont eiros do relógio,
até que pare.
6. Coloque a unidade da luz da chapa de matrícula na posição original e depois
instale as cavilhas.

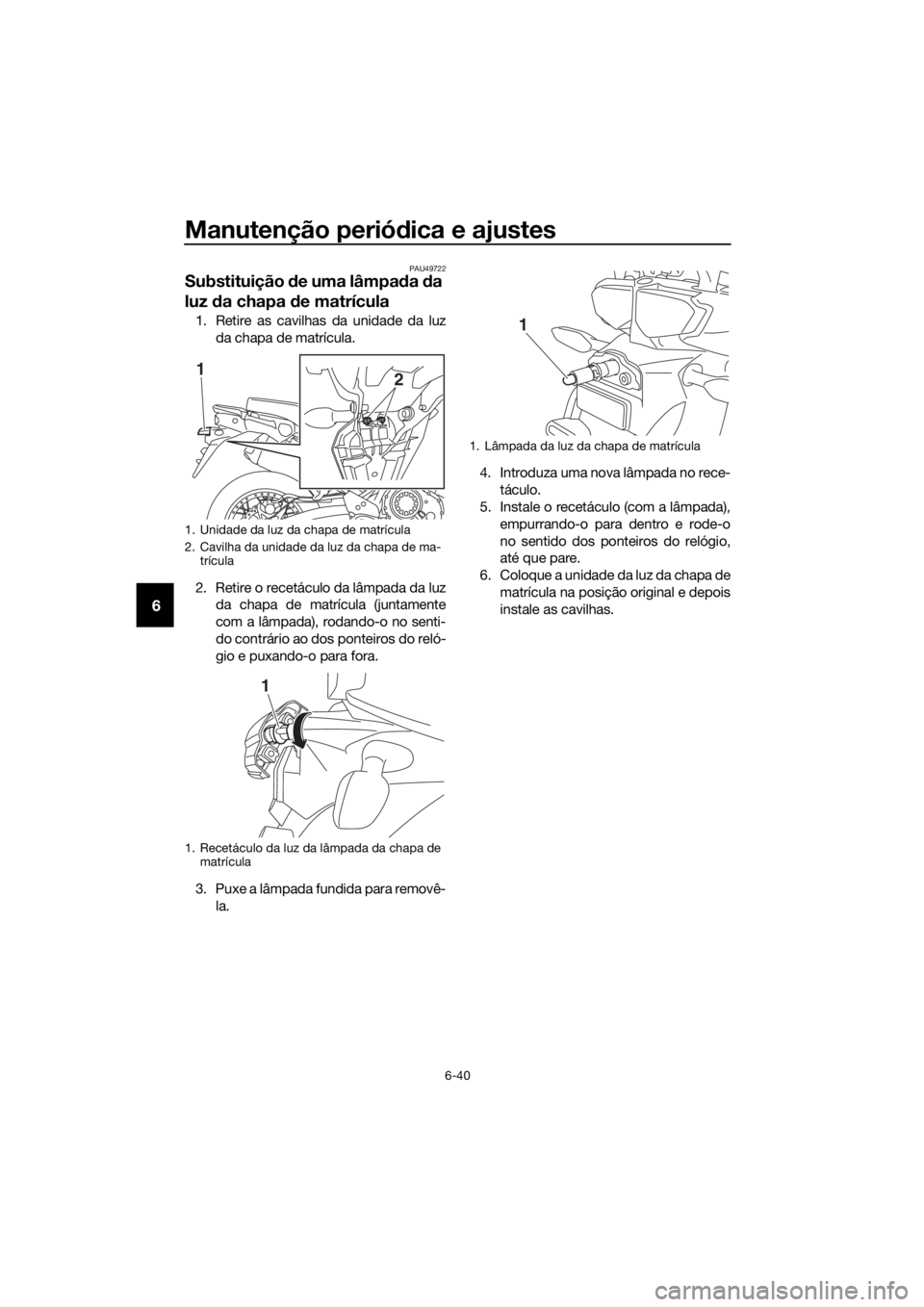

1. Unidade da luz da chapa de matrícula
2. Cavilha da unidade da luz da chapa de ma-trícula
1. Recetáculo da luz da lâmpada da chapa de matrícula
2
1
1
1. Lâmpada da luz da chapa de matrícula
1
UBP8P1P0.book Page 40 Wednesday, September 12, 2018 9:30 AM

Manutenção periódica e ajustes
6-41
6
PAU24351
Suporte do motociclo
Uma vez que este modelo não está equipa-
do com um descanso central, tenha em
consideração as seguintes precauções
quando remover a roda dianteira e a roda
traseira ou quando efetuar outro tipo de
manutenção para a qual seja necessário
colocar o motociclo na posição vertical.
Assegure-se de que o motociclo se encon-
tra numa posição estável e nivelada, antes
de iniciar qualquer procedimento de manu-
tenção. Para obter uma maior estabilidade,
pode ser colocada uma caixa robusta em
madeira por baixo do motor.
Realização de serviços na ro da dianteira
1. Estabilize a traseira do motociclo atra-
vés da utilização de um cavalete para
motociclo ou, se não possuir um ca-
valete adicional, através da colocação
de um macaco por baixo do chassis à
frente da roda traseira.
2. Levante a roda dianteira do chão, uti-
lizando um cavalete de motociclo.
Realização d e serviços na ro da traseira
Levante a roda traseira do chão através da
utilização de um cavalete de motociclo ou,
se não possuir um cavalete adicional, atra-
vés da colocação de um macaco, quer por
baixo de cada um dos lados do chassis à
frente da roda traseira, quer por baixo de
cada um dos lados do braço oscilante.
PAU25872
Deteção e resolução de proble-
mas
Embora os motociclos Yamaha sejam sub-
metidos a uma inspeção minuciosa antes
do envio da fábrica, poderão ocorrer al-
guns problemas durante a sua utilização.
Qualquer problema nos sistemas de com-
bustível, compressão ou ignição, por
exemplo, poderá provocar um fraco arran-
que e perda de potência.
As seguintes tabelas de deteção e resolu-
ção de problemas apresentam procedi-
mentos fáceis e rápidos, para verificar você
mesmo estes sistemas vitais. No entanto,
caso o seu motociclo precise de qualquer
reparação, leve-o a um concessionário
Yamaha, cujos técnicos habilitados pos- suem as ferramentas, experiência e conhe-
cimentos necessários para assistir
devidamente o motociclo.
Utilize apenas peças sobresselentes genu-
ínas da Yamaha. As peças não originais
poderão parecer-se com as da Yamaha,
mas são frequentemente inferiores, pos-
suem um tempo de duração mais curto e
podem levar a despesas de reparação ele-
vadas.
AVISO
PWA15142
Não fume d urante a verificação do siste-
ma de combustível e verifique se não há
chamas desprotegi das nem faíscas na
área, incluin do luzes piloto de esquenta-
d ores ou cal deiras. A gasolina ou os va-
pores de gasolina po dem incen diar-se
ou explod ir e causar ferimentos graves
ou danos materiais.
UBP8P1P0.book Page 41 Wednesday, September 12, 2018 9:30 AM

Manutenção periódica e ajustes
6-42
6
PAU63470

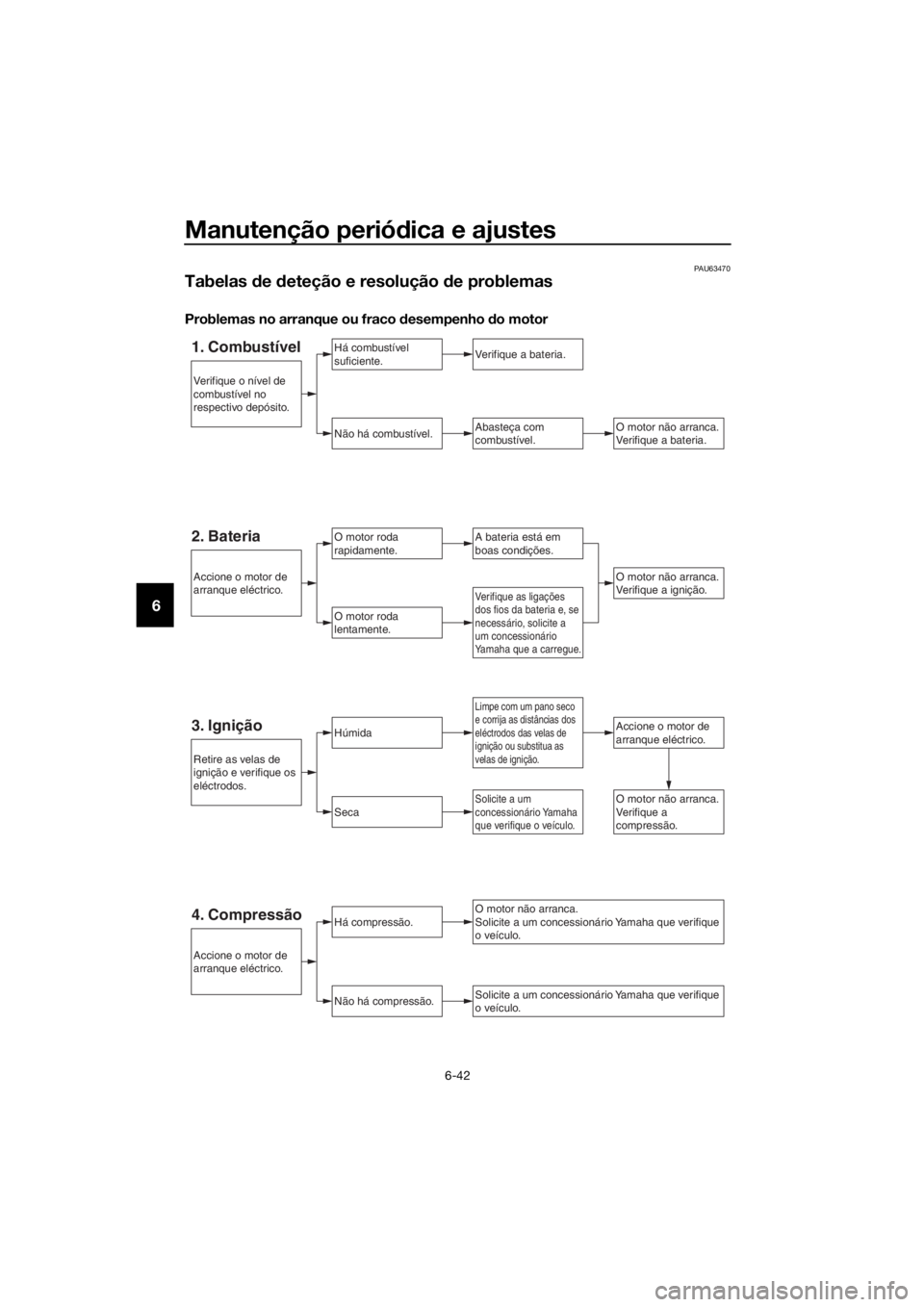

Tabelas de deteção e resolução de problemas
Problemas no arranque ou fraco desempenho do motor
1. CombustívelHá combu stível
suficiente.
Não há combu stível.
Verifique a bateria.
Abasteça com
combu stível.
O motor roda
rapidamente.
O motor roda
lentamente.
O motor não arranca.
Verifique a bateria.
Limpe com um pano seco
e corrija as distâncias dos
eléctrodos das v elas de
ignição ou substitua as
v elas de ignição.
Verifique as ligações
dos fios da bateria e, se
necessário, solicite a
um concessionário
Yamaha que a carregue.
2. BateriaA bateria está em
boas condições.
O motor não arranca.
Verifique a ignição.
3. IgniçãoHúmidaAccione o motor de
arranque eléctrico.
Seca
Há compressão.
Não há compressão.
O motor não arranca.
Solicite a um concessionário Yamaha que v erifique
o v eículo.
Solicite a um concessionário Yamaha que v erifique
o v eículo.
O motor não arranca.
Verifique a
compressão.Solicite a um
concessionário Yamaha
que v erifique o v eículo.
Retire as velas de
ignição e v erifique os
eléctrodos.
Accione o motor de
arranque eléctrico.
Accione o motor de
arranque eléctrico.
Verifique o nív el de
combu stível no
respectiv o depósito.
4. Compressão
UBP8P1P0.book Page 42 Wednesday, September 12, 2018 9:30 AM

Manutenção periódica e ajustes
6-43
6

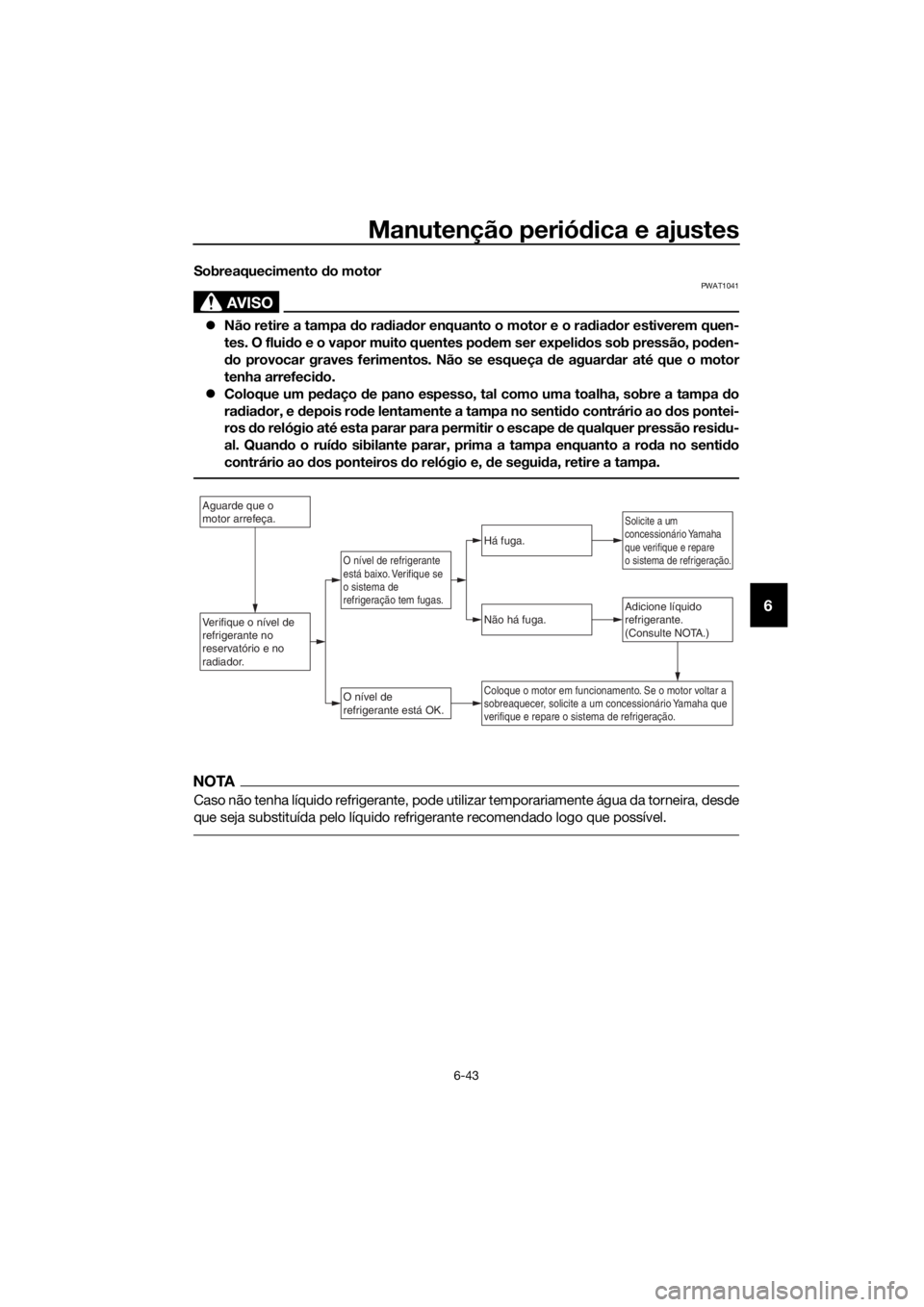

Sobreaquecimento do motor
AVISO
PWAT1041
 Não retire a tampa do ra dia dor enquanto o motor e o ra dia dor estiverem quen-
tes. O fluid o e o vapor muito quentes po dem ser expeli dos sob pressão, pod en-
d o provocar graves ferimentos. Não se esqueça de aguar dar até que o motor
tenha arrefeci do.
 Coloque um ped aço de pano espesso, tal como uma toalha, sobre a tampa do
ra dia dor, e depois rod e lentamente a tampa no senti do contrário ao dos pontei-
ros do relógio até esta parar para permitir o escape d e qualquer pressão residu-
al. Quan do o ruí do sibilante parar, prima a tampa enquanto a ro da no senti do
contrário ao dos ponteiros do relógio e, d e seguida, retire a tampa.
NOTA
Caso não tenha líquido refrigerante, pode utiliz ar temporariamente água da torneira, desde
que seja substituída pelo líquido refrigerante recomendado logo que possível.
Aguarde que o
motor arrefeça.
Verifique o nív el de
refrigerante no
reser vatório e no
radiador.Adicione líquido
refrigerante.
(Consulte NOTA.)
O nív el de
refrigerante está OK.
Não há fuga.
Há fuga.
O nív el de refrigerante
está baixo. Verifique se
o sistema de
refrigeração tem fugas.
Solicite a um
concessionário Yamaha
que v erifique e repare
o sistema de refrigeração.
Coloque o motor em funcionamento. Se o motor v oltar a
sobreaquecer, solicite a um concessionário Yamaha que
v erifique e repare o sistema de refrigeração.
UBP8P1P0.book Page 43 Wednesday, September 12, 2018 9:30 AM

Cuidad os e arrumação do motociclo
7-1
7
PAU37834
Cor mate cui dad o
PRECAUÇÃO
PCA15193
Alguns mo delos estão equipa dos com
peças com acabamento em cor mate.
Consulte um concessionário Yamaha
para obter conselhos sobre quais os
pro dutos a utilizar antes de limpar o veí-
culo. Se utilizar uma escova, pro dutos
químicos agressivos ou compostos de
limpeza para limpar estas peças vai ris-
car ou danificar a superfície das mes-
mas. Também não deve aplicar cera em
nenhuma peça com acabamento em cor
mate.
PAU83443
Cui dad os
Uma limpeza minuciosa e frequente do ve-
ículo não só melhora a sua aparência como
também melhora o seu desempenho em
geral e prolonga a vida útil de muitos dos
seus componentes. Ao lavar, limpar e polir
também tem a oportunidade de inspecio-
nar a condição do veículo mais frequente-
mente. Não se esqueça de lavar o veículo
depois de conduzir à chuva ou perto do
mar, pois o sal é corrosivo para os metais.
NOTA
 Nas estradas onde cai muita neve
pode utilizar-se sal como método de
descongelação. Esse sal pode per-
manecer nas estradas mesmo até
quase ao fim da primavera, portanto,
não se esqueça de lavar a parte infe-
rior da carroçaria e o chassis depois
de conduzir nessas áreas.
 Os produtos de tratamento e de ma-
nutenção genuínos da Yamaha são
vendidos sob a marca YAMALUBE
em muitos mercados no mundo intei-
ro.
 Peça mais dicas de limpeza no seu
concessionário Yamaha.
PRECAUÇÃO
PCA26280
Uma limpeza incorreta po de provocar
d anos cosméticos e mecânicos. Não
utilize:  lava doras de alta pressão ou má-
quinas de limpeza a jato de vapor. O
excesso de pressão da água po de
provocar infiltrações e deteriorar os
rolamentos de ro da, os travões, os
ve dantes da transmissão e os d is-
positivos elétricos. Evite aplicar de-
tergente a alta pressão como, por
exemplo, em máquinas de lavagem
automática para carros.
UBP8P1P0.book Page 1 Wednesday, September 12, 2018 9:30 AM

Cuidad os e arrumação do motociclo
7-2
7
 químicos agressivos, incluin do
agentes de limpeza de ro das dema-
sia do áci dos, especialmente em ro-
d as de raio ou de magnésio.
 químicos agressivos, compostos
de limpeza abrasivos ou cera em
peças com acabamento mate. As
escovas po dem riscar e d anificar o
acabamento mate, utilize apenas
uma esponja suave ou uma toalha.
 toalhas, esponjas ou escovas con-
tamina das com pro dutos de limpe-
za abrasivos ou químicos
agressivos, como solventes, gasoli-
na, remove dores de ferrugem, líqui-
d o dos travões ou anticongelante,
etc.
Antes de lavar
1. Estacione o veículo num local onde não fique exposto à luz solar direta e
deixe-o arrefecer. Assim evita man-
chas de água.
2. Certifique-se de que todas as tampas,
coberturas, acopladores elétricos e
conectores estão bem instalados.
3. Cubra a extremidade do silencioso
com um saco de plástico e um elásti-
co forte.
4. Humedeça as manchas difíceis, como
insetos e sujidade de pássaros, com
uma toalha molhada durante alguns
minutos.
5. Retire a sujidade da estrada e as man- chas de óleo com um agente desen-
gordurante de qualidade e uma
escova com cerdas de plástico ou
uma esponja. PRECAUÇÃO: Não uti-
lize agentes d esengordurantes em
áreas que requeiram lubrificação
como ve dantes, anilhas e eixos das
ro das. Siga as instruções do prod u-
to.
[PCA26290]
Lavagem 1. Retire todo o desengordurante e lave
o veículo com uma mangueira de jar-
dim. Aplique só a pressão necessária.
Evite passar com água diretamente
sobre o silencioso, o painel de instru-
mentos, a entrada de ar ou outras áre-
as internas, como os compartimentos
de armazenagem debaixo do assento.
2. Lave o veículo com um detergente para veículos de qualidade misturado
com água fria e uma toalha suave e
limpa ou uma esponja. Use uma esco-
va de dentes velha ou uma escova
com cerdas de plástico para os locais
de difícil acesso. PRECAUÇÃO: Utili-
ze água fria se o veículo tiver si do
exposto a sal. A água quente au-
menta as proprie dad es corrosivas
d o sal.
[PCA26301]
3. Para veículos equipados com para-
vento: Limpe o para-vento com uma
toalha suave ou uma esponja hume-
decida com água e um detergente
com pH neutro. Se necessário, utilize
um produto de limpeza de alta quali-
dade para o para-vento ou um produ-
to de polir para motociclos.
PRECAUÇÃO: Nunca utilize quími-
cos fortes para limpar o para-vento.
Além disso, alguns compostos de
limpeza para plásticos po dem ris-
car o para-vento, pelo que deverá
testar to dos os prod utos de limpe-
za antes d a aplicação geral.
[PCA26310]
4. Remova minuciosamente com água
lavada. Certifique-se de que todos os
resíduos de detergente são removi-
dos, pois estes podem ser prejudiciais
para o plástico.
Após a lavagem 1. Seque o veículo com um pano suave ou uma toalha absorvente, de prefe-
rência uma toalha de microfibra.
UBP8P1P0.book Page 2 Wednesday, September 12, 2018 9:30 AM

Cuidad os e arrumação do motociclo
7-3
7
2. Para os modelos equipados com cor-
rente de transmissão: Seque e lubrifi-
que a corrente de transmissão para
prevenir a formação de ferrugem.
3. Utilize um produto de polir crómio
para dar brilho a peças de crómio, alu-
mínio e aço inoxidável. A descolora-
ção dos sistemas de escape em aço
inoxidável induzida termicamente
pode muitas vezes ser removida atra-
vés de polimento.
4. Aplique um spray de proteção contra a corrosão nas peças metálicas, in-
cluindo nas superfícies cromadas ou
niqueladas. AVISO! Não aplique sili-
cone ou óleo em spray a bancos,
punhos, apoios d os pés ou rastos
d os pneus. Caso contrário, estas
partes ficarão escorrega dias, o que
pod erá causar per da de controlo.
Limpe cui dad osamente as superfí-
cies destas partes antes de utilizar
o veículo.
[PWA20650]
5. Trate as peças de borracha, vinil e
plástico não pintado com um produto
de tratamento adequado.
6. Retoque pequenos danos na pintura provocados por pedras, etc.
7. Aplique uma cera não abrasiva em to-
das as superfícies pintadas ou utilize
um spray de acabamento para moto-
ciclos.
8. Quando terminar a limpeza, ligue o motor e deixe-o ao ralenti durante vá-
rios minutos para ajudar a eliminar
toda a humidade residual.
9. Se a lente do farol dianteiro tiver fica- do embaciada, ligue o motor e acenda
o farol dianteiro para ajudar a eliminar
a humidade.
10. Deixe o veículo secar completamente
antes de o guardar ou tapar.
PRECAUÇÃO
PCA26320
Não aplique cera em partes de bor-
racha ou de plástico não pinta do. 
Não utilize compostos de polimen-
to abrasivos, pois estes d esgastam
a pintura.
 Aplique sprays e cera com mo dera-
ção. No fim, remova o excesso.
AVISO
PWA20660
A presença de contaminantes nos tra-
vões ou nos pneus po de provocar a per-
d a de controlo.
 Certifique-se de que não existe lu-
brificante ou cera nos travões ou
nos pneus.
 Se necessário, lave os pneus com
água quente e um d etergente sua-
ve.
 Se necessário, limpe os discos do
travão e as pastilhas com um pro-
d uto de limpeza para travões ou
acetona.
 Antes de con duzir a veloci dad es
superiores, teste o veículo quanto
ao desempenho dos travões e ao
comportamento nas curvas.
UBP8P1P0.book Page 3 Wednesday, September 12, 2018 9:30 AM
