YAMAHA XT1200Z 2019 Manuale de Empleo (in Spanish)

Funciones de los instrumentos y man dos
3-17
3
NOTA
Cuando se selecciona “km”, se pueden fijar
“L/100km” o “km/L” como las unidades de
consumo de gasolina. Para fijar las unida-
des de consumo de gasolina, proceda del
modo siguiente. Si había seleccionado “mi-
le”, omita los pasos 5 y 6.
5. Utilice el interruptor de selección para
seleccionar “km/L or L/100km”.
6. Pulse el interruptor de menú “MENU”, utilice el interruptor de selección para
seleccionar “L/100km” o “km/L” y, a
continuación, vuelva a pulsar el inte-
rruptor de menú “MENU”.
7. Utilice el interruptor de selección para resaltar “ ” y, a continuación, pulse el
interruptor de menú “MENU” para vol-
ver al menú del modo de ajuste.
Selección de los elementos de las páginas
del indicador de información
1. Utilice el interruptor de selección para resaltar “Display”. 2. Pulse el interruptor de menú “MENU”,
utilice el interruptor de selección para
resaltar la página que desea ajustar y,
a continuación, vuelva a pulsar el inte-
rruptor de menú “MENU”.
3. Utilice el interruptor de selección para resaltar el elemento que desea cam-
biar y, a continuación, pulse el inte-
rruptor de menú “MENU”.
4. Utilice el interruptor de selección para seleccionar el elemento que desee
que se muestre y, a continuación, pul-
se el interruptor de menú “MENU”
para confirmar la selección.
Unit
km or mile
km
km/L or L/100km
km/L
MENU
Maintenance
Time Trip
Unit
Display
Brightness
Clock
All Reset
Display
Display-1
Display-2
Display-3
Display-1
1-1
A.TEMP
1-2
C.TEMP
1-3
TIME TRIP
Display-1
1-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
UBP8S1S0.book Page 17 Monday, September 10, 2018 4:14 PM

Funciones de los instrumentos y man dos
3-18
3
5. Repita la operación anterior para efec-
tuar cambios de otros elementos o, si
ha terminado de ajustar los elementos
de las páginas del indicador de infor-
mación, utilice el interruptor de selec-
ción para resaltar“” y, a
continuación, pulse el interruptor de
menú “MENU” para salir.
6. Utilice el interruptor de selección para resaltar “ ” y, a continuación, pulse el
interruptor de menú “MENU” para vol-
ver a la pantalla principal del modo de
ajuste.
Ajuste del brillo del indicador multifunción
1. Utilice el interruptor de selección para resaltar “Brightness”.
2. Pulse el interruptor de menú “MENU”.
3. Utilice el interruptor de selección para seleccionar el nivel de brillo que desee
y, a continuación, pulse el interruptor
de menú “MENU” para volver a la
pantalla principal del modo de ajuste. Ajuste del reloj
1. Utilice el interruptor de selección para
resaltar “Clock”.
2. Pulse el interruptor de menú “MENU”.
3. Cuando los dígitos de las horas em- piecen a parpadear, utilice el interrup-
tor de selección para ajustar las horas.
4. Pulse el interruptor de menú “MENU”; los dígitos de los minutos empiezan a
parpadear.
5. Utilice el interruptor de selección para ajustar los minutos.
Display-1
1-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
MENU
Maintenance
Time Trip
Unit
Display
Brightness
Clock
All Reset
Brightness
MENU
Maintenance
Time Trip
Unit
Display
Brightness
Clock
All Reset
Clock
555
AM
UBP8S1S0.book Page 18 Monday, September 10, 2018 4:14 PM

Funciones de los instrumentos y man dos
3-19
3
6. Pulse el interruptor de menú “MENU”
para volver a la pantalla principal del
modo de ajuste.
Reinicio de todos los elementos del indica-
dor
1. Utilice el interruptor de selección para resaltar “All Reset”.
2. Pulse el interruptor de menú “MENU”.
3. Utilice el interruptor de selección para resaltar “YES” y, a continuación, pulse
el interruptor de menú “MENU”.
NOTA
El cuentakilómetros y el reloj no se reini-
cian.
SAU49433
D-mo de (mo do de con ducción)
D-mode es un sistema de rendimiento del
motor controlado de forma electrónica con
dos modalidades (modo de recreo “T” y
modo deportivo “S”).
Pulse el selector “MODE” para cambiar en-
tre los modos de conducción. (Consulte en
la página 3-21 una explicación del selector
de modo de conducción).
NOTA
Antes de utilizar el sistema D-mode debe
entender su funcionamiento y el del selec-
tor de modo de conducción.
Mo do d e recreo “T”
El modo de recreo “T” es adecuado para
distintas condiciones de conducción.
Este modo permite disfrutar de una con-
ducción fluida en toda la gama de velocida-
des.
Mo do d eportivo “S”
Este modo ofrece una respuesta más de-
portiva del motor a velocidad baja/media
en comparación con el modo de recreo.
MENU
Maintenance
Time Trip
Unit
Display
Brightness
Clock
All Reset
All Reset
YES
NO
1. Selector de modo de conducción “MODE”
M ODE
STOP
RUNSTA R
T
1
UBP8S1S0.book Page 19 Monday, September 10, 2018 4:14 PM

Funciones de los instrumentos y man dos
3-20
3
SAU1234M

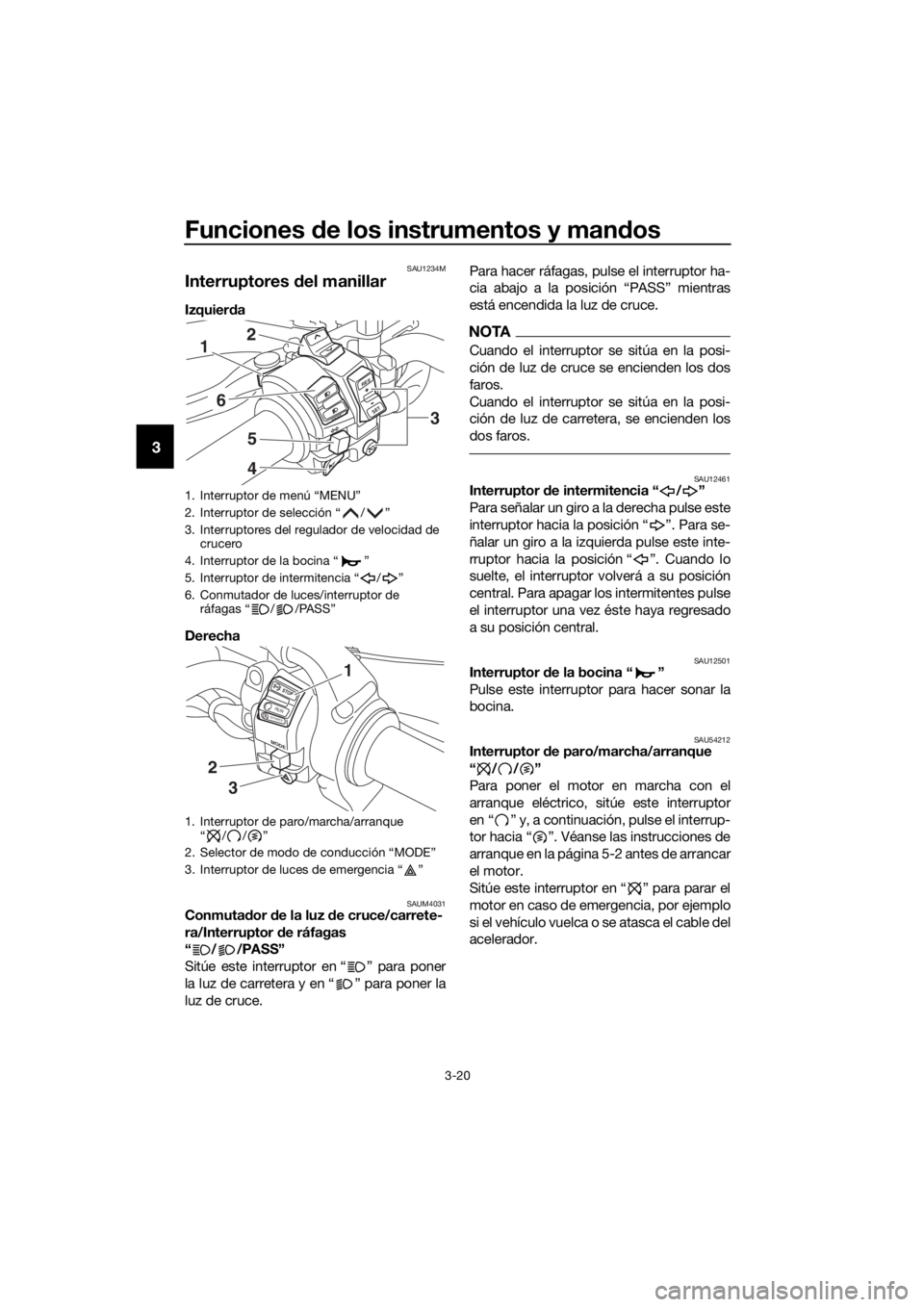

Interruptores del manillar
Izquier da
Derecha
SAUM4031Conmuta dor de la luz de cruce/carrete-
ra/Interruptor de ráfagas
“ / /PASS”
Sitúe este interruptor en “ ” para poner
la luz de carretera y en “ ” para poner la
luz de cruce. Para hacer ráfagas, pulse el interruptor ha-
cia abajo a la posición “PASS” mientras
está encendida la luz de cruce.
NOTA
Cuando el interruptor se sitúa en la posi-
ción de luz de cruce se encienden los dos
faros.
Cuando el interruptor se sitúa en la posi-
ción de luz de carretera, se encienden los
dos faros.
SAU12461Interruptor d
e intermitencia “ / ”
Para señalar un giro a la derecha pulse este
interruptor hacia la posición “ ”. Para se-
ñalar un giro a la izquierda pulse este inte-
rruptor hacia la posición “ ”. Cuando lo
suelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una vez éste haya regresado
a su posición central.
SAU12501Interruptor d e la bocina “ ”
Pulse este interruptor para hacer sonar la
bocina.
SAU54212Interruptor d e paro/marcha/arranque
“//”
Para poner el motor en marcha con el
arranque eléctrico, sitúe este interruptor
en “ ” y, a continuación, pulse el interrup-
tor hacia “ ”. Véanse las instrucciones de
arranque en la página 5-2 antes de arrancar
el motor.
Sitúe este interruptor en “ ” para parar el
motor en caso de emergencia, por ejemplo
si el vehículo vuelca o se atasca el cable del
acelerador.
1. Interruptor de menú “MENU”
2. Interruptor de selección “ / ”
3. Interruptores del regulador de velocidad de crucero
4. Interruptor de la bocina “ ”
5. Interruptor de intermitencia “ / ”
6. Conmutador de luces/interruptor de ráfagas “ / /PASS”
1. Interruptor de paro/marcha/arranque “//”
2. Selector de modo de conducción “MODE”
3. Interruptor de luces de emergencia “ ”
R ES
SETPA S S
1
6
5
4
2
3
MODE
STOP
RUNSTA R
T
3
2
1
UBP8S1S0.book Page 20 Monday, September 10, 2018 4:14 PM

Funciones de los instrumentos y man dos
3-21
3
SAU12735Interruptor de luces de emergencia “ ”
Con la llave en la posición “ON” o “ ”,
utilice este interruptor para encender las lu-
ces de emergencia (todos los intermitentes
parpadean simultáneamente).
Las luces de emergencia se utilizan en
caso de emergencia o para avisar a otros
conductores cuando detenga su vehículo
en un lugar en el que pueda representar un
peligro para el tráfico.
ATENCIÓN
SCA10062
No utilice las luces de emergencia du-
rante un perio do prolonga do con el mo-
tor para do, ya que pued e descargarse la
batería.
SAU12781Interruptores del regula dor de veloci dad
d e crucero
Véase en la página 3-6 una explicación del
sistema regulador de velocidad.
SAU59011Interruptor d e menú “MENU”
Este interruptor se utiliza para seleccionar
elementos en el indicador de ajustes del in-
dicador multifunción.
Para obtener más deta lles, consulte Indica-
dor multifunción en la página 3-9.
SAU59001Interruptor d e selección “ / ”
Este interruptor se utiliza para seleccionar
elementos en el indicador de información y
en el indicador de ajustes del indicador
multifunción.
Para obtener más deta lles, consulte Indica-
dor multifunción en la página 3-9.
SAU54691Selector de mo do d e con ducción “MO-
DE”
ADVERTENCIA
SWA15341
No cambie el D-mo de (mo do de marcha)
con el vehículo en movimiento.
Con este interruptor se cambia entre los ti-
pos de conducción turismo “T” y deportivo
“S”.
Para cambiar el modo de conducción el
puño del acelerador debe estar completa-
mente cerrado.
El modo seleccionado se muestra en el in-
dicador de modo de conducción. (Consulte
la página 3-11).
El modo de conducción no se puede cam-
biar cuando el regulador de velocidad está
funcionando.
UBP8S1S0.book Page 21 Monday, September 10, 2018 4:14 PM

Funciones de los instrumentos y man dos
3-22
3
SAU12833

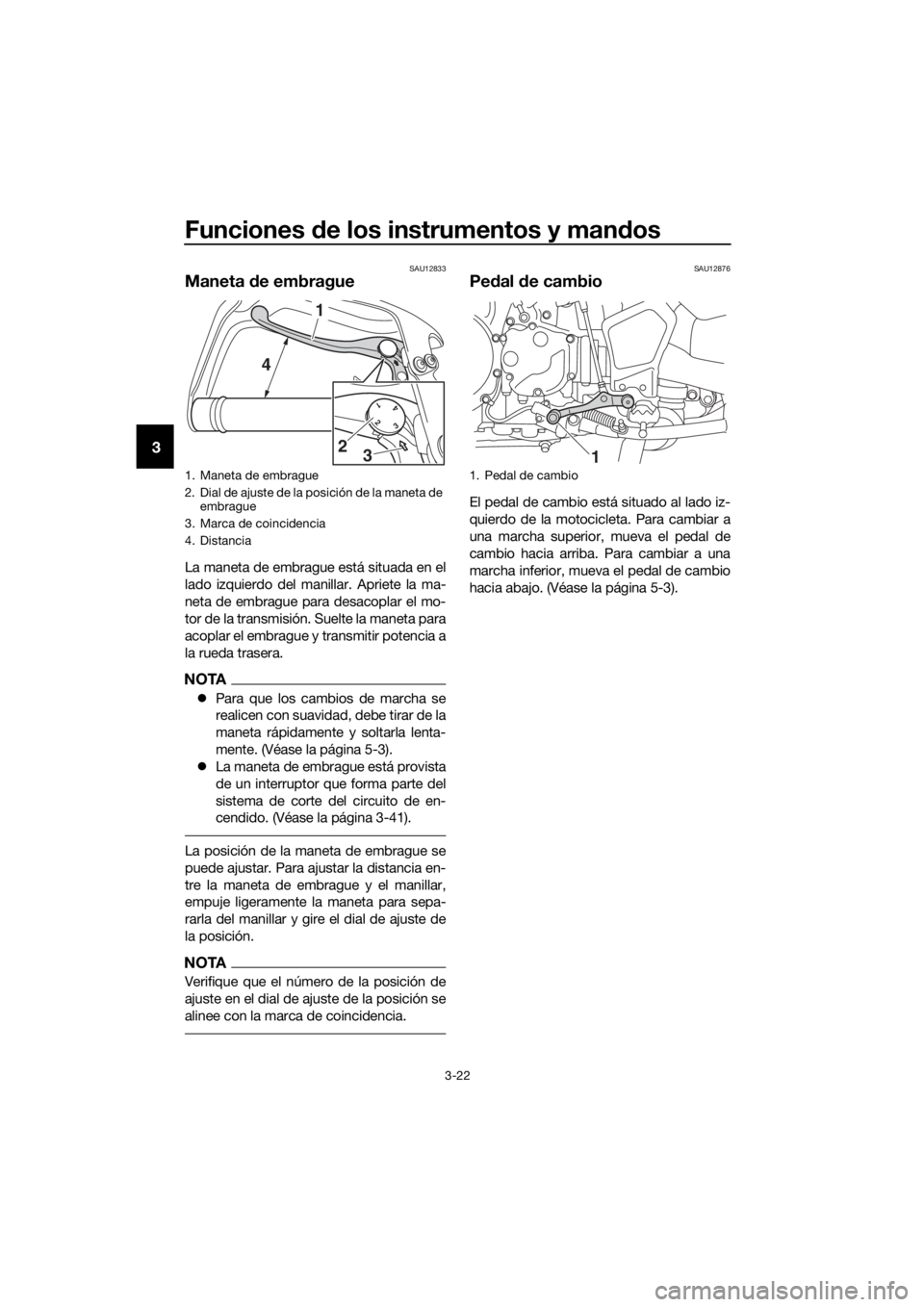

Maneta de embrague
La maneta de embrague está situada en el
lado izquierdo del manillar. Apriete la ma-
neta de embrague para desacoplar el mo-
tor de la transmisión. Suelte la maneta para
acoplar el embrague y transmitir potencia a
la rueda trasera.
NOTA
 Para que los cambios de marcha se
realicen con suavidad, debe tirar de la
maneta rápidamente y soltarla lenta-
mente. (Véase la página 5-3).
 La maneta de embrague está provista
de un interruptor que forma parte del
sistema de corte del circuito de en-
cendido. (Véase la página 3-41).
La posición de la maneta de embrague se
puede ajustar. Para ajustar la distancia en-
tre la maneta de embrague y el manillar,
empuje ligeramente la maneta para sepa-
rarla del manillar y gire el dial de ajuste de
la posición.
NOTA
Verifique que el número de la posición de
ajuste en el dial de ajuste de la posición se
alinee con la marca de coincidencia.
SAU12876
Pedal de cambio
El pedal de cambio está situado al lado iz-
quierdo de la motocicleta. Para cambiar a
una marcha superior, mueva el pedal de
cambio hacia arriba. Para cambiar a una
marcha inferior, mueva el pedal de cambio
hacia abajo. (Véase la página 5-3).
1. Maneta de embrague
2 . D i a l de a j u s t e de l a po s i c ió n de l a m an e t a d e
embrague
3. Marca de coincidencia
4. Distancia
1 2 3 4
1
4
32
1. Pedal de cambio
1
UBP8S1S0.book Page 22 Monday, September 10, 2018 4:14 PM

Funciones de los instrumentos y man dos
3-23
3
SAU4951B

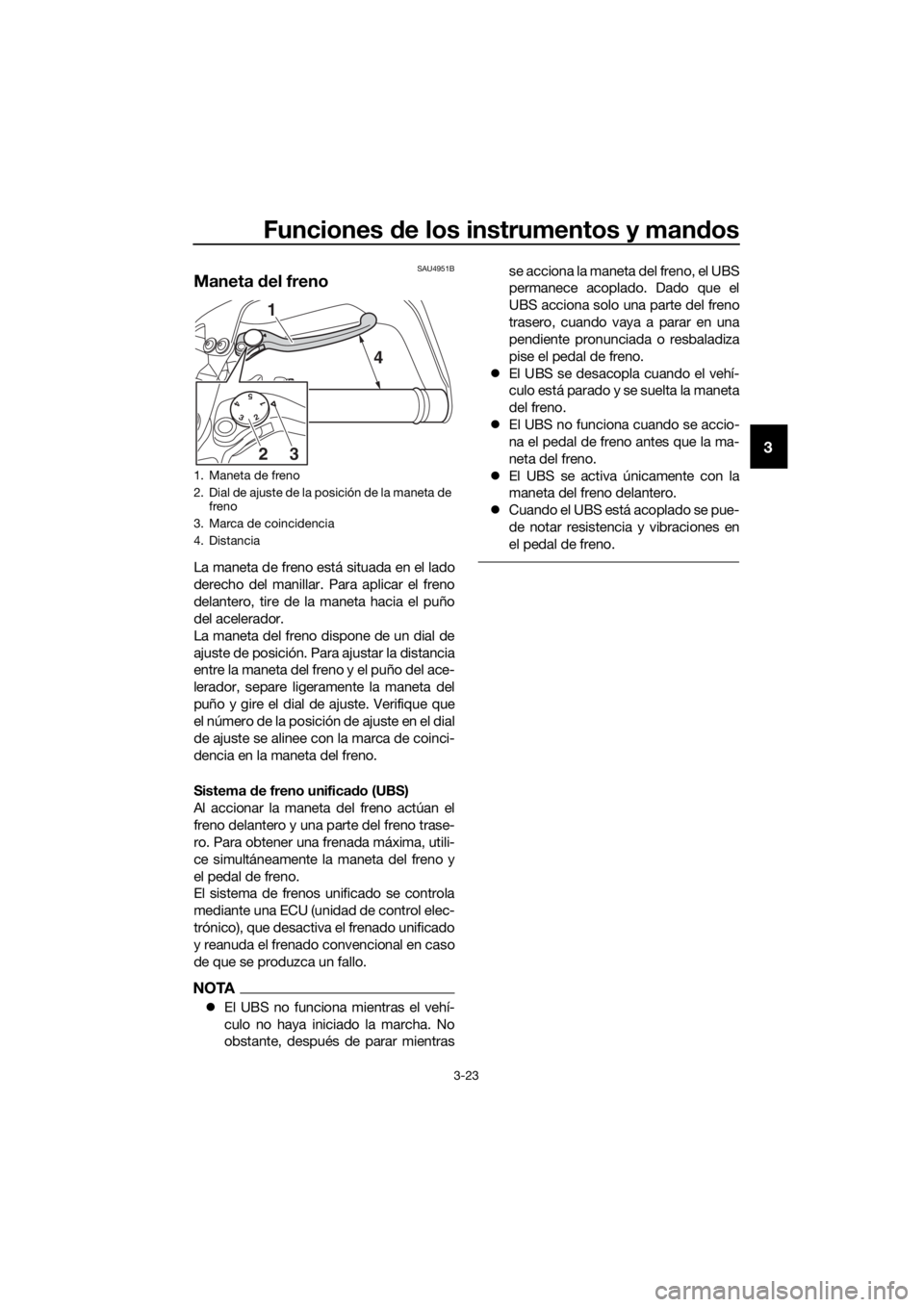

Maneta del freno
La maneta de freno está situada en el lado
derecho del manillar. Para aplicar el freno
delantero, tire de la maneta hacia el puño
del acelerador.
La maneta del freno dispone de un dial de
ajuste de posición. Para ajustar la distancia
entre la maneta del freno y el puño del ace-
lerador, separe ligeramente la maneta del
puño y gire el dial de ajuste. Verifique que
el número de la posición de ajuste en el dial
de ajuste se alinee con la marca de coinci-
dencia en la maneta del freno.
Sistema d e freno unifica do (UBS)
Al accionar la maneta del freno actúan el
freno delantero y una parte del freno trase-
ro. Para obtener una frenada máxima, utili-
ce simultáneamente la maneta del freno y
el pedal de freno.
El sistema de frenos unificado se controla
mediante una ECU (unidad de control elec-
trónico), que desactiva el frenado unificado
y reanuda el frenado convencional en caso
de que se produzca un fallo.
NOTA
 El UBS no funciona mientras el vehí-
culo no haya iniciado la marcha. No
obstante, después de parar mientras se acciona la maneta del freno, el UBS
permanece acoplado. Dado que el
UBS acciona solo una parte del freno
trasero, cuando vaya a parar en una
pendiente pronunciada o resbaladiza
pise el pedal de freno.
 El UBS se desacopla cuando el vehí-
culo está parado y se suelta la maneta
del freno.
 El UBS no funciona cuando se accio-
na el pedal de freno antes que la ma-
neta del freno.
 El UBS se activa únicamente con la
maneta del freno delantero.
 Cuando el UBS está acoplado se pue-
de notar resistencia y vibraciones en
el pedal de freno.
1. Maneta de freno
2 . Di a l de a j u s t e d e l a p o s i c i ó n de l a m a n et a d e
freno
3. Marca de coincidencia
4. Distancia
5 4 3 2 1
1
4
32
UBP8S1S0.book Page 23 Monday, September 10, 2018 4:14 PM

Funciones de los instrumentos y man dos
3-24
3
SAU49484
Pe dal de freno
El pedal de freno está situado en el lado de-
recho de la motocicleta. Para aplicar el fre-
no trasero pise el pedal.
NOTA
Cuando el UBS está acoplado se puede
notar resistencia y vibraciones en el pedal
de freno; esto no significa que haya un fallo.
SAU73181
ABS
El sistema antibloqueo de frenos (ABS) de
este modelo dispone de un doble sistema
de control electrónico que actúa de forma
independiente sobre los frenos delantero y
trasero.
Utilice los frenos con ABS del mismo modo
que unos frenos convencionales. Si el ABS
se activa, puede notar una vibración en la
maneta o el pedal de freno. En tal caso,
siga frenando y deje que el ABS actúe; no
“bombee” los frenos, pues se reduciría la
efectividad de la frenada.
ADVERTENCIA
SWA16051
Mantenga siempre una distancia sufi-
ciente con el vehículo de delante en fun-
ción de la veloci dad , incluso con ABS.
 El ABS funciona mejor con distan-
cias de frenad a largas.
 En algunas calzad as, como por
ejemplo superficies irregulares o
gravilla, la distancia de frena da
pue de ser mayor con ABS que sin
ABS.
El ABS se controla mediante una ECU que
cambia al sistema de freno convencional
en caso de que se produzca un fallo.
NOTA
 El ABS efectúa una prueba de auto-
diagnóstico cada vez que el vehículo
inicia la marcha después de girar la
llave a “ON” y de circular a una veloci-
dad de 10 km/h (6 mi/h) o superior.
Durante dicha prueba se puede oír un
“chasquido” procedente de la unidad
de control hidráulico y, si se acciona la
maneta o el pedal de freno, aunque
sea ligeramente, se puede notar una
vibración en la maneta y el pedal; esto
no significa que haya un fallo.
 Este ABS dispone de una función de
prueba que permite al conductor ex-
perimentar la vibración en la maneta o
1. Pedal de freno
1
UBP8S1S0.book Page 24 Monday, September 10, 2018 4:14 PM

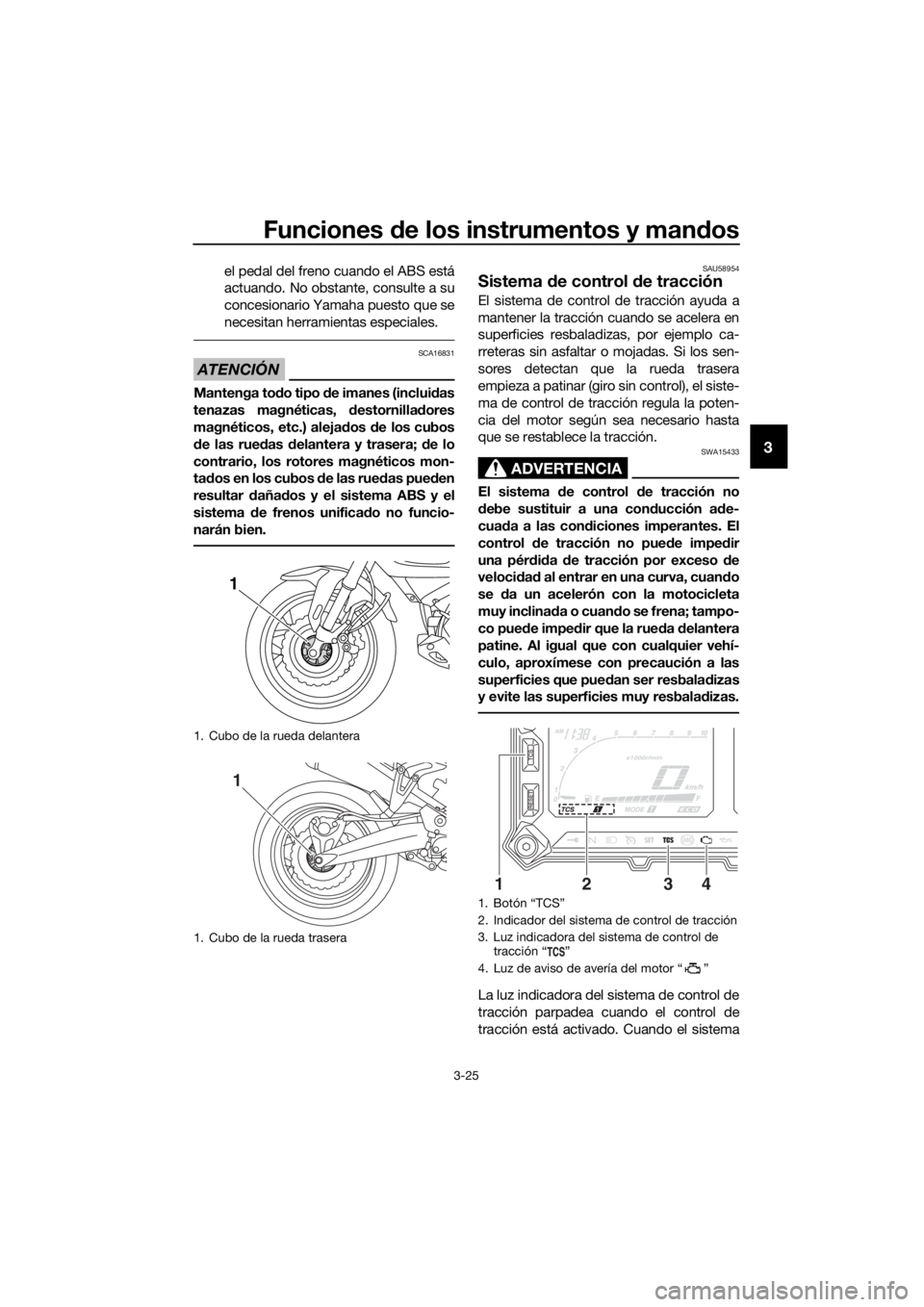

Funciones de los instrumentos y man dos
3-25
3
el pedal del freno cuando el ABS está
actuando. No obstante, consulte a su
concesionario Yamaha puesto que se
necesitan herramientas especiales.
ATENCIÓN
SCA16831
Mantenga to do tipo d e imanes (inclui das
tenazas magnéticas, destornilla dores
magnéticos, etc.) aleja dos de los cubos
d e las rue das delantera y trasera; de lo
contrario, los rotores magnéticos mon-
ta dos en los cubos de las rue das pue den
resultar dañad os y el sistema ABS y el
sistema de frenos unifica do no funcio-
narán bien.
SAU58954
Sistema de control de tracción
El sistema de control de tracción ayuda a
mantener la tracción cuando se acelera en
superficies resbaladizas, por ejemplo ca-
rreteras sin asfaltar o mojadas. Si los sen-
sores detectan que la rueda trasera
empieza a patinar (giro sin control), el siste-
ma de control de tracción regula la poten-
cia del motor según sea necesario hasta
que se restablece la tracción.
ADVERTENCIA
SWA15433
El sistema de control de tracción no
d ebe sustituir a una con ducción a de-
cuad a a las con diciones imperantes. El
control de tracción no pue de impe dir
una pér did a de tracción por exceso de
veloci dad al entrar en una curva, cuan do
se da un acelerón con la motocicleta
muy inclina da o cuan do se frena; tampo-
co pue de impe dir que la rue da delantera
patine. Al igual que con cualquier vehí-
culo, aproxímese con precaución a las
superficies que pue dan ser resbala dizas
y evite las superficies muy resbala dizas.
La luz indicadora del sistema de control de
tracción parpadea cuando el control de
tracción está activado. Cuando el sistema
1. Cubo de la rueda delantera
1. Cubo de la rueda trasera
1
1
1. Botón “TCS”
2. Indicador del sistema de control de tracción
3. Luz indicadora del sistema de control de
tracción “ ”
4. Luz de aviso de avería del motor “ ”
1324
UBP8S1S0.book Page 25 Monday, September 10, 2018 4:14 PM

Funciones de los instrumentos y man dos
3-26
3
está activado, el conductor puede notar li-
geras variaciones en el ruido del motor y
del escape.
Cuando se da el contacto, el sistema de
control de tracción se activa y se sitúa en
“TCS 1”. Los modos del sistema de control
de tracción son los siguientes.
“TCS 1” : modo predeterminado
“TCS 2” : modo deportivo
En este modo se reduce la acción del siste-
ma de control de tracción para permitir que
la rueda trasera patine más libremente que
en el modo “TCS 1”.
“TCS OFF” : sistema de control de tracción
desactivado. Asimismo, el sistema puede
desactivarse automáticamente en algunas
condiciones de marcha.
NOTA
Utilice el modo “TCS OFF” para ayudar a li-
berar la rueda trasera si la motocicleta se
atasca en barro, arena u otra superficie
blanda.
ATENCIÓN
SCA16801
Utilice únicamente los neumáticos de
especifica dos. (Consulte la página 6-21).
El uso de neumáticos d e medid as dife-
rentes impe dirá que el sistema d e con-
trol de tracción controle con precisión la
rotación de las rue das.
Selección del sistema de control d e
tracción
ADVERTENCIA
SWA15441
Antes de cambiar cualquier parámetro
en el sistema de control de tracción,
pare el vehículo. Cambiar ajustes en
marcha pued e distraer al con ductor, con
el consiguiente riesgo de acci dente.
El modo del sistema de control de tracción
solo puede cambiarse cuando el vehículo
está parado. 
Pulse el botón “TCS” para cambiar
entre los modos “1” y “2”.
 Pulse el botón durante dos segundos
para seleccionar el modo “TCS OFF”
y desactivar el sistema de control de
tracción. Pulse de nuevo el botón para
volver al modo anteriormente selec-
cionado.
Reinicio
El sistema de control de tracción se desac-
tiva en las condiciones siguientes:  la rueda trasera patina en exceso
 la rueda delantera o trasera se levanta
del suelo durante la marcha
 se gira cualquiera de las ruedas con la
llave en posición “ON” (por ejemplo, al
realizar operaciones de mantenimien-
to)
Si el sistema de control de tracción se ha
desactivado, se encienden la luz indicado-
ra del sistema de control de tracción y la luz
de aviso de avería del motor.
En este caso, pruebe a reiniciar el sistema
de la forma siguiente: 1. Detenga el vehículo y gire la llave a la posición “OFF”.
2. Espere unos segundos y vuelva a girar la llave a la posición “ON”.
3. La luz indicadora del sistema de con-
trol de tracción debe apagarse y el
sistema quedar activado.
NOTA
Si la luz indicadora del sistema de control
de tracción permanece encendida después
de reiniciar el sistema, se puede utilizar las
motocicleta. No obstante, haga revisar el
vehículo en un concesionario Yamaha lo
antes posible.
4. Haga revisar el vehículo y apagar la luzde aviso de avería del motor en un
concesionario Yamaha.
UBP8S1S0.book Page 26 Monday, September 10, 2018 4:14 PM
