Instrument och kontrollfunktioner
3-9
3
MAU80550

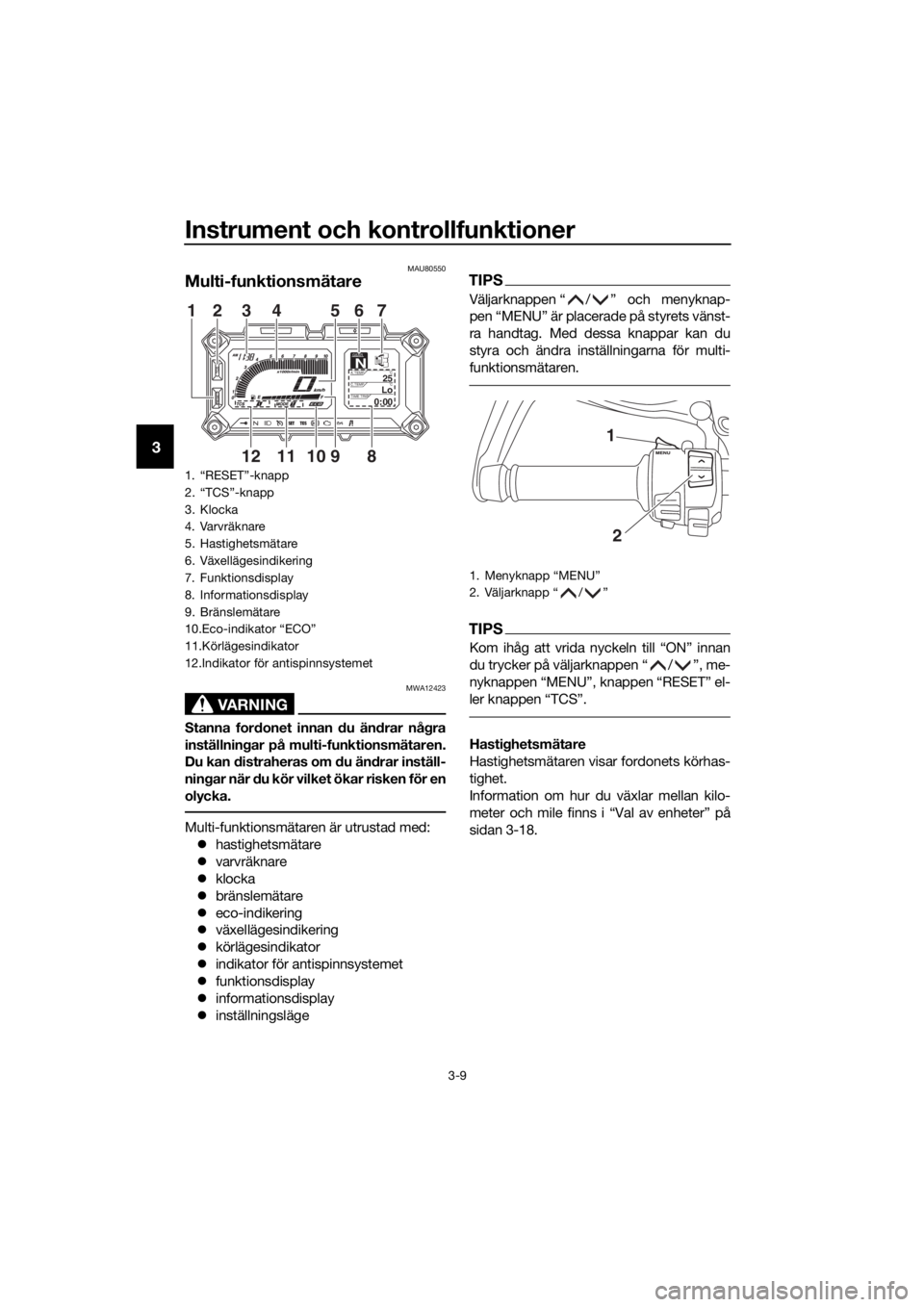

Multi-funktionsmätare
VARNING
MWA12423
Stanna fordonet innan d u ändrar nå gra
inställnin gar på multi-funktionsmätaren.
Du kan d istraheras om du än drar inställ-
nin gar när du kör vilket ökar risken för en
olycka.
Multi-funktionsmätaren är utrustad med:  hastighetsmätare
 varvräknare
 klocka
 bränslemätare
 eco-indikering
 växellägesindikering
 körlägesindikator
 indikator för antispinnsystemet
 funktionsdisplay
 informationsdisplay
 inställningsläge
TIPS
Väljarknappen “ / ” och menyknap-
pen “MENU” är placerade på styrets vänst-
ra handtag. Med dessa knappar kan du
styra och ändra inställningarna för multi-
funktionsmätaren.
TIPS
Kom ihåg att vrida nyckeln till “ON” innan
du trycker på väljarknappen “ / ”, me-
nyknappen “MENU”, knappen “RESET” el-
ler knappen “TCS”.
Hasti ghetsmätare
Hastighetsmätaren visar fordonets körhas-
tighet.
Information om hur du växlar mellan kilo-
meter och mile finns i “Val av enheter” på
sidan 3-18.
1. “RESET”-knapp
2. “TCS”-knapp
3. Klocka
4. Varvräknare
5. Hastighetsmätare
6. Växellägesindikering
7. Funktionsdisplay
8. Informationsdisplay
9. Bränslemätare
10.Eco-indikator “ECO”
11.Körlägesindikator
12.Indikator för antispinnsystemet
GEARN25A.TEMP ˚C
LoC.TEMP˚C
0:00TIME TRIP
89101112
12 3 56
74
1. Menyknapp “MENU”
2. Väljarknapp “ / ”
1
2
UBP9M0M0.book Page 9 Wednesday, February 8, 2017 9:06 AM

Instrument och kontrollfunktioner
3-10
3

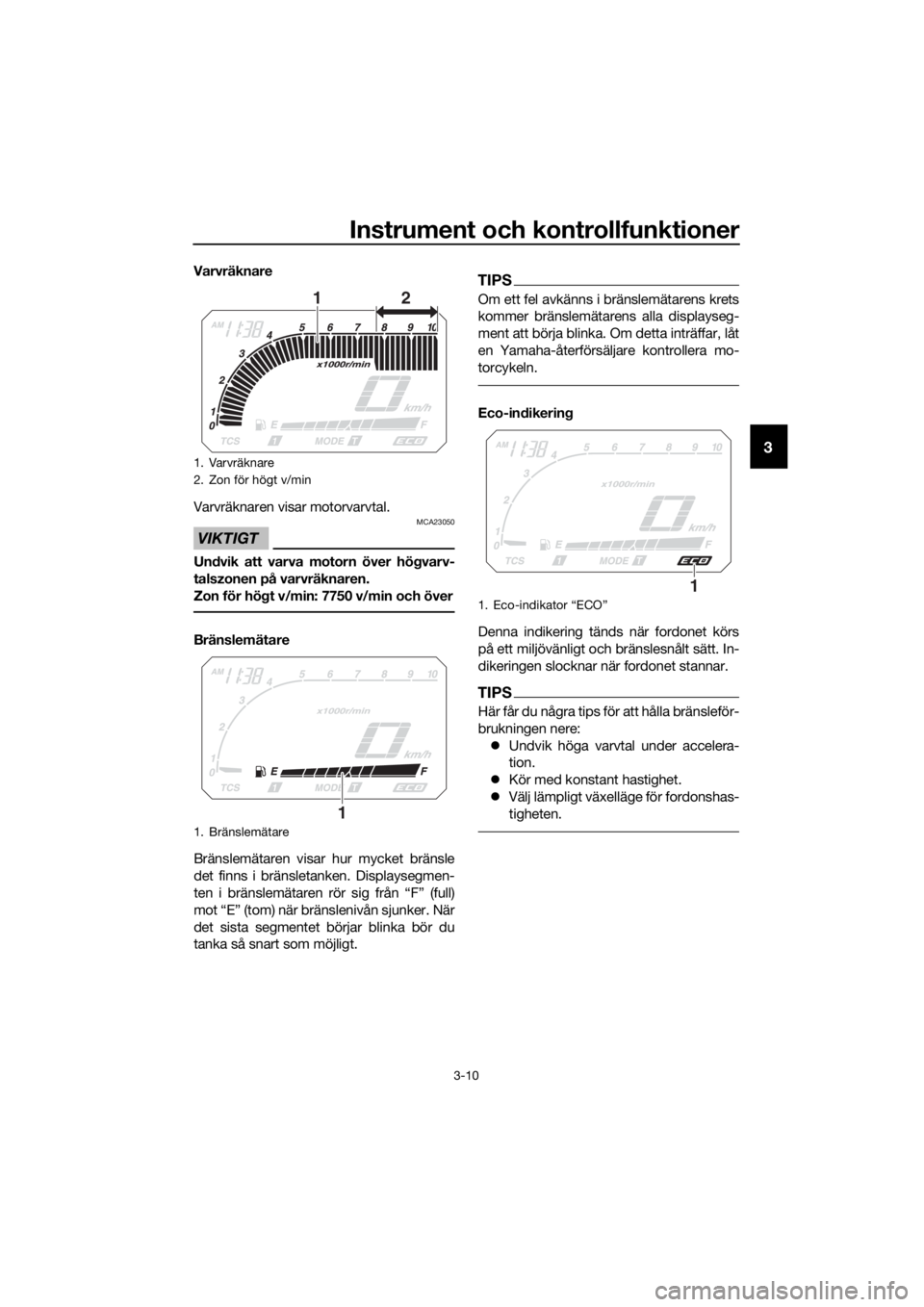

Varvräknare
Varvräknaren visar motorvarvtal.
VIKTIGT
MCA23050
Undvik att varva motorn över hö gvarv-
talszonen på varvräknaren.
Zon för hö gt v/min: 7750 v/min och över
Bränslemätare
Bränslemätaren visar hur mycket bränsle
det finns i bränsletanken. Displaysegmen-
ten i bränslemätaren rör sig från “F” (full)
mot “E” (tom) när bränslenivån sjunker. När
det sista segmentet börjar blinka bör du
tanka så snart som möjligt.
TIPS
Om ett fel avkänns i bränslemätarens krets
kommer bränslemätarens alla displayseg-
ment att börja blinka. Om detta inträffar, låt
en Yamaha-återförsäljare kontrollera mo-
torcykeln.
Eco-in dikerin g
Denna indikering tänds när fordonet körs
på ett miljövänligt och bränslesnålt sätt. In-
dikeringen slocknar när fordonet stannar.
TIPS
Här får du några tips för att hålla bränsleför-
brukningen nere:  Undvik höga varvtal under accelera-
tion.
 Kör med konstant hastighet.
 Välj lämpligt växelläge för fordonshas-
tigheten.
1. Varvräknare
2. Zon för högt v/min
1. Bränslemätare
12
1
1. Eco-indikator “ECO”
1
UBP9M0M0.book Page 10 Wednesday, February 8, 2017 9:06 AM

Instrument och kontrollfunktioner
3-11
3

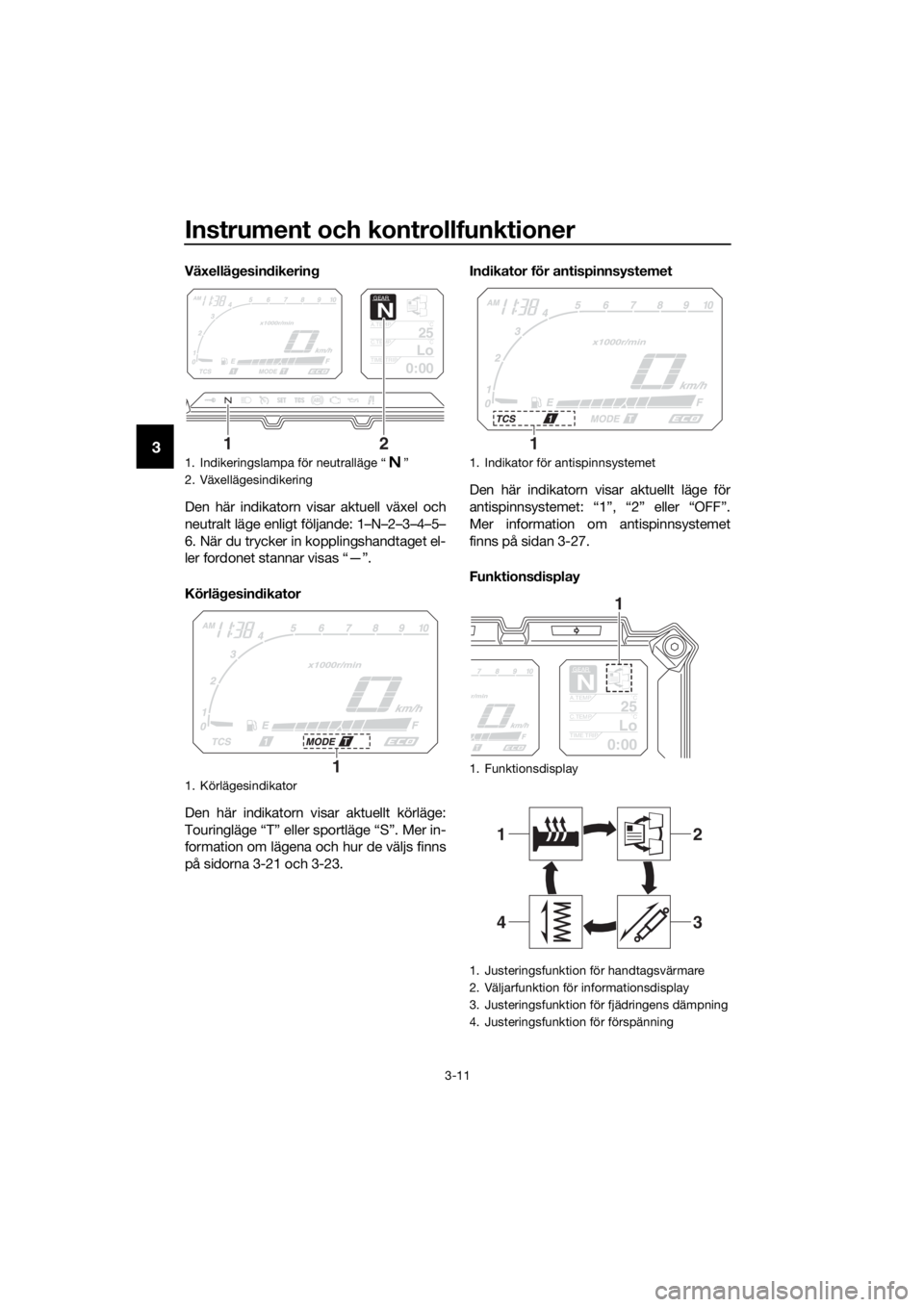

Växellägesin dikerin g
Den här indikatorn visar aktuell växel och
neutralt läge enligt följande: 1–N–2–3–4–5–
6. När du trycker in kopplingshandtaget el-
ler fordonet stannar visas “—”.
Körlä gesin dikator
Den här indikatorn visar aktuellt körläge:
Touringläge “T” eller sportläge “S”. Mer in-
formation om lägena och hur de väljs finns
på sidorna 3-21 och 3-23. In
dikator för antispinnsystemet
Den här indikatorn visar aktuellt läge för
antispinnsystemet: “1”, “2” eller “OFF”.
Mer information om antispinnsystemet
finns på sidan 3-27.
Funktions display
1. Indikeringslampa för neutralläge “ ”
2. Växellägesindikering
1. Körlägesindikator
GEAR
N
25A.TEMP ˚C
LoC.TEMP˚C
0:00TIME TRIP
12
1
1. Indikator för antispinnsystemet
1. Funktionsdisplay
1. Justeringsfunktion för handtagsvärmare
2. Väljarfunktion för informationsdisplay
3. Justeringsfunktion för fjädringens dämpning
4. Justeringsfunktion för förspänning
1
GEAR
N
25A.TEMP˚C
LoC.TEMP˚C
0:00TIME TRIP
1
34
21
UBP9M0M0.book Page 11 Wednesday, February 8, 2017 9:06 AM

Instrument och kontrollfunktioner
3-12
3
Tryck på menyknappen “MENU” när du vill
ändra displayen mellan följande funktioner.
Displayen ändras varje gång du trycker på
knappen. Justeringsfunktion för handtagsvär-
mare
 Väljarfunktion för informationsdisplay
 Justeringsfunktion för fjädringens
dämpning
 Justeringsfunktion för förspänning
TIPS
Justeringsfunktionen för förspänning dyker
endast upp när fordonet står stilla med mo-
torn igång.
Följande sidor innehåller förklaringar av
handtagsvärmaren och informationsdis-
playen. Se sidan 3-35 för en förklaring av
justeringsfunktionerna för förspänning och
fjädringens dämpning.

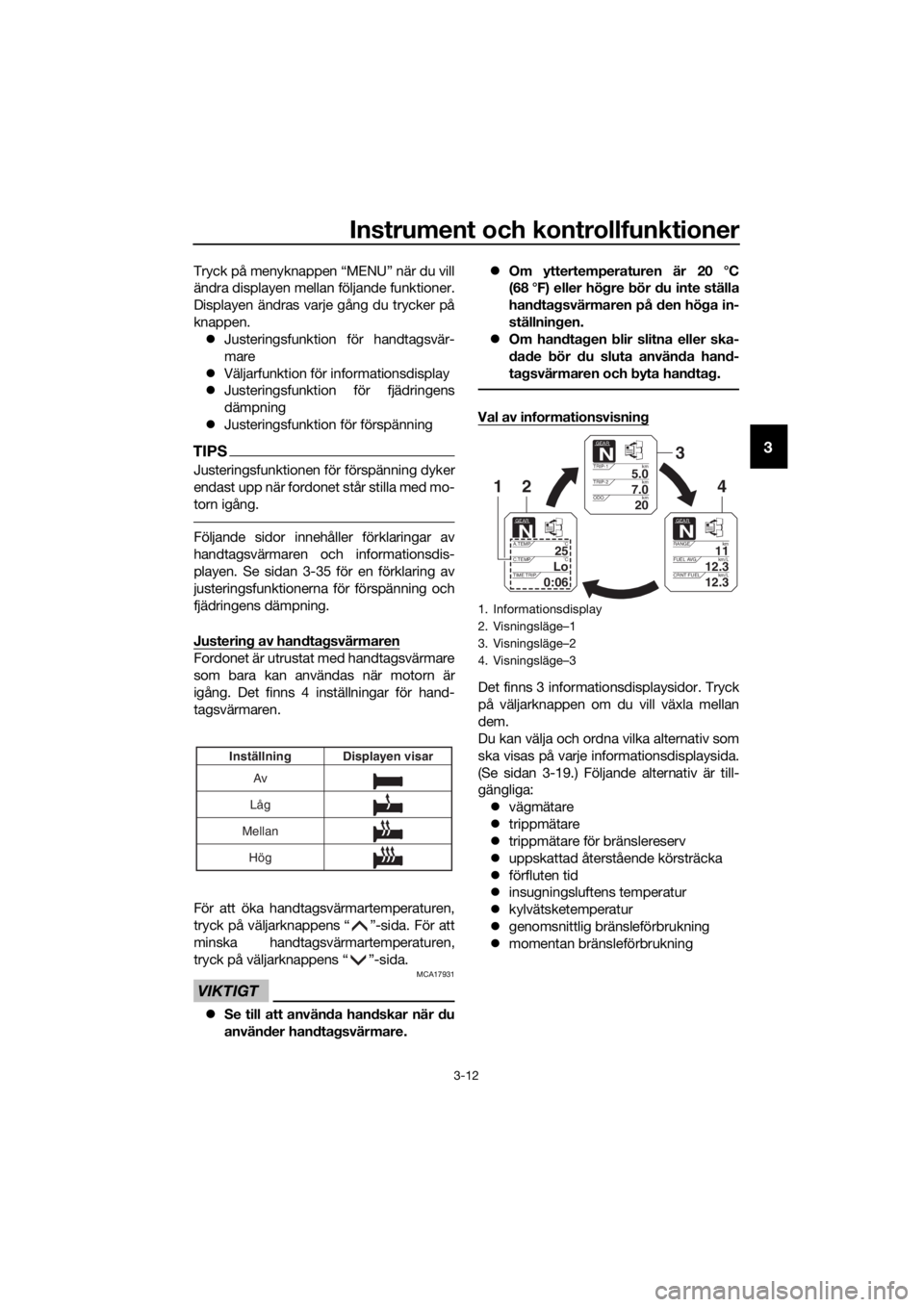

Justerin g av han dta gsvärmaren
Fordonet är utrustat med handtagsvärmare
som bara kan användas när motorn är
igång. Det finns 4 inställningar för hand-
tagsvärmaren.
För att öka handtagsvärmartemperaturen,
tryck på väljarknappens “ ”-sida. För att
minska handtagsvärmartemperaturen,
tryck på väljarknappens “ ”-sida.
VIKTIGT
MCA17931
 Se till att använ da han dskar när d u
använ der han dta gsvärmare. 
Om yttertemperaturen är 20 °C
(68 °F) eller hö gre bör du inte ställa
hand tagsvärmaren på d en höga in-
ställnin gen.
 Om han dta gen blir slitna eller ska-
d ad e bör du sluta använd a hand-
ta gsvärmaren och b yta handta g.
Val av informationsvisnin g
Det finns 3 informationsdisplaysidor. Tryck
på väljarknappen om du vill växla mellan
dem.
Du kan välja och ordna vilka alternativ som
ska visas på varje informationsdisplaysida.
(Se sidan 3-19.) Följande alternativ är till-
gängliga:
 vägmätare
 trippmätare
 trippmätare för bränslereserv
 uppskattad återstående körsträcka
 förfluten tid
 insugningsluftens temperatur
 kylvätsketemperatur
 genomsnittlig bränsleförbrukning
 momentan bränsleförbrukning
Av
Låg
Mellan Displayen visar
Inställning
Hög
1. Informationsdisplay
2. Visningsläge–1
3. Visningsläge–2
4. Visningsläge–3
GEARN
5.0TRIP-1 km
7.0TRIP-2km
km
20ODO
GEARN
11RANGEkm
12.3FUEL AVG km/L
km/L
12.3CRNT FUEL
GEARN
25A.TEMP ˚C
LoC.TEMP ˚C
0:06TIME TRIP
3
421
UBP9M0M0.book Page 12 Wednesday, February 8, 2017 9:06 AM

Instrument och kontrollfunktioner
3-13
3

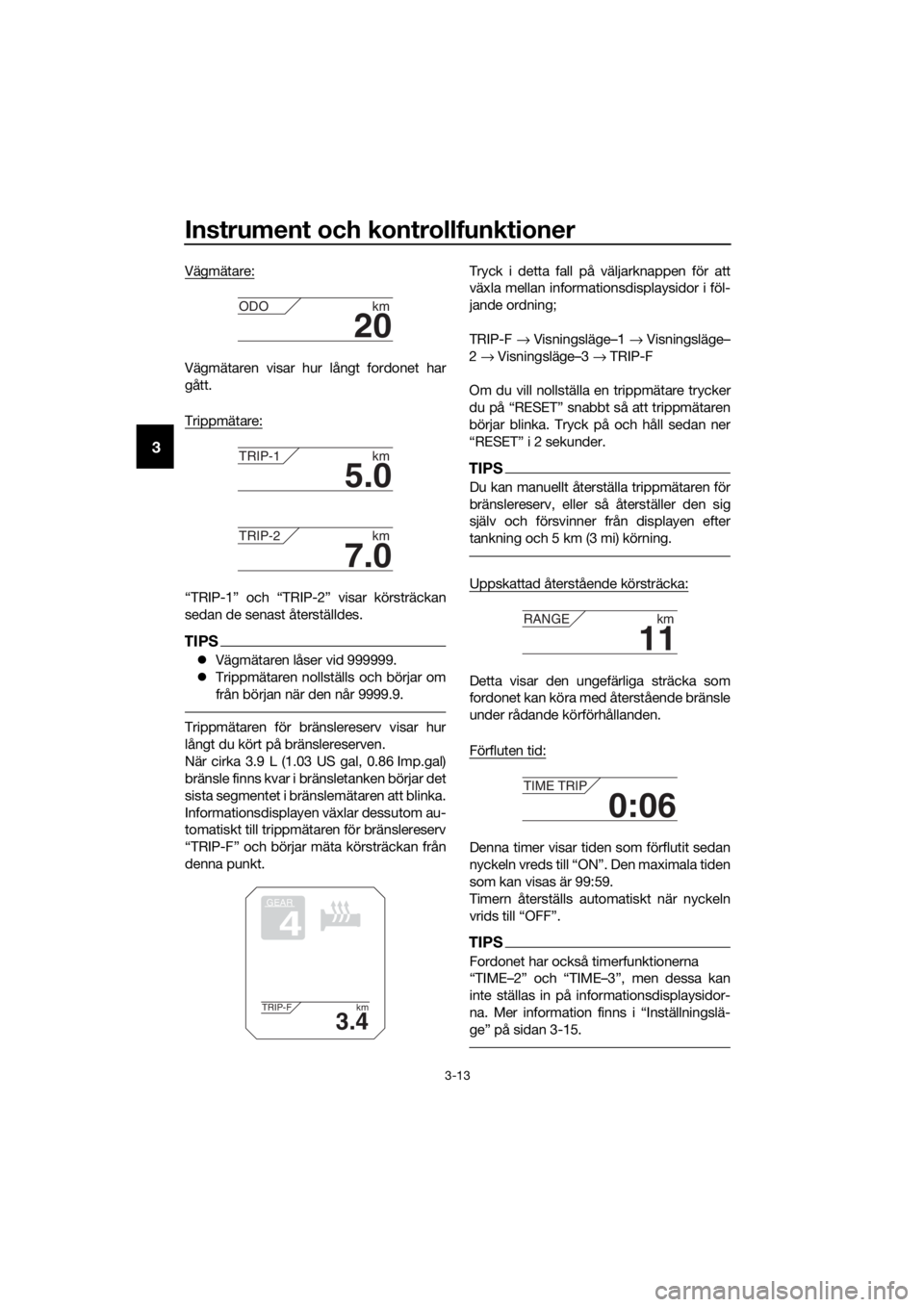

Vägmätare:
Vägmätaren visar hur långt fordonet har
gått.
Trippmätare:
“TRIP-1” och “TRIP-2” visar körsträckan
sedan de senast återställdes.
TIPS
Vägmätaren låser vid 999999.
 Trippmätaren nollställs och börjar om
från början när den når 9999.9.
Trippmätaren för bränslereserv visar hur
långt du kört på bränslereserven.
När cirka 3.9 L (1.03 US gal, 0.86 Imp.gal)
bränsle finns kvar i bränsletanken börjar det
sista segmentet i bränslemätaren att blinka.
Informationsdisplayen växlar dessutom au-
tomatiskt till trippmätar en för bränslereserv
“TRIP-F” och börjar mäta körsträckan från
denna punkt. Tryck i detta fall på väljarknappen för att
växla mellan informationsdisplaysidor i föl-
jande ordning;
TRIP-F
→ Visningsläge–1 → Visningsläge–
2 → Visningsläge–3 → TRIP-F
Om du vill nollställa en trippmätare trycker
du på “RESET” snabbt så att trippmätaren
börjar blinka. Tryck på och håll sedan ner
“RESET” i 2 sekunder.
TIPS
Du kan manuellt återställa trippmätaren för
bränslereserv, eller så återställer den sig
själv och försvinner från displayen efter
tankning och 5 km (3 mi) körning.
Uppskattad återstående körsträcka:
Detta visar den ungefärliga sträcka som
fordonet kan köra med återstående bränsle
under rådande körförhållanden.
Förfluten tid:
Denna timer visar tiden som förflutit sedan
nyckeln vreds till “ON”. Den maximala tiden
som kan visas är 99:59.
Timern återställs automatiskt när nyckeln
vrids till “OFF”.
TIPS
Fordonet har också timerfunktionerna
“TIME–2” och “TIME–3”, men dessa kan
inte ställas in på informationsdisplaysidor-
na. Mer information finns i “Inställningslä-
ge” på sidan 3-15.
20
ODO km
5.0
TRIP-1km
7.0
TRIP-2km
GEAR
4
3.4
TRIP-F km
11
RANGEkm
0:06
TIME TRIP
UBP9M0M0.book Page 13 Wednesday, February 8, 2017 9:06 AM

Instrument och kontrollfunktioner
3-14
3

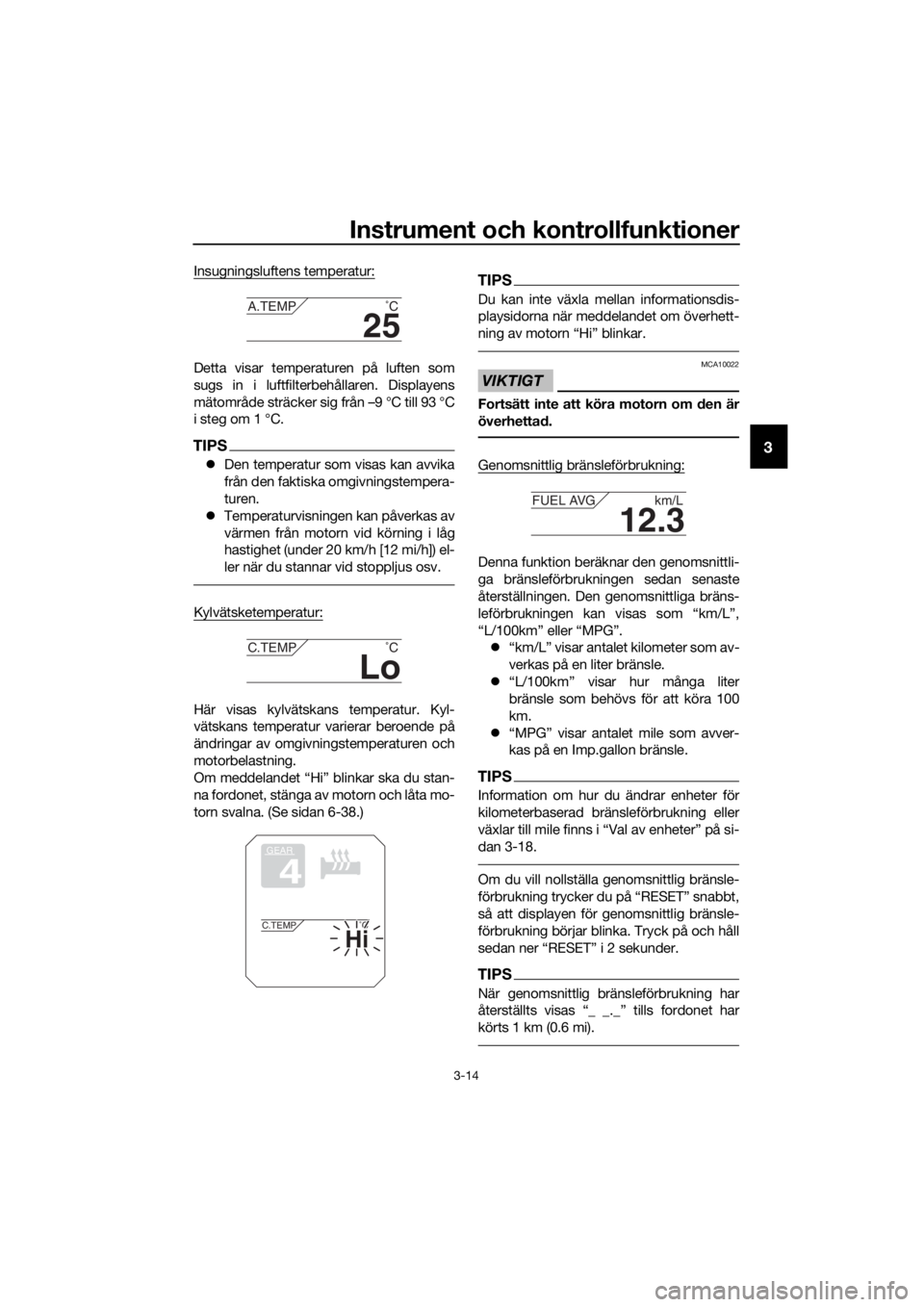

Insugningsluftens temperatur:
Detta visar temperaturen på luften som
sugs in i luftfilterbehållaren. Displayens
mätområde sträcker sig från –9 °C till 93 °C
i steg om 1 °C.
TIPS
Den temperatur som visas kan avvika
från den faktiska omgivningstempera-
turen.
 Temperaturvisningen kan påverkas av
värmen från motorn vid körning i låg
hastighet (under 20 km/h [12 mi/h]) el-
ler när du stannar vid stoppljus osv.
Kylvätsketemperatur:
Här visas kylvätskans temperatur. Kyl-
vätskans temperatur varierar beroende på
ändringar av omgivningstemperaturen och
motorbelastning.
Om meddelandet “Hi” blinkar ska du stan-
na fordonet, stänga av motorn och låta mo-
torn svalna. (Se sidan 6-38.)
TIPS
Du kan inte växla mellan informationsdis-
playsidorna när meddelandet om överhett-
ning av motorn “Hi” blinkar.
VIKTIGT
MCA10022
Fortsätt inte att köra motorn om d en är
överhetta d.
Genomsnittlig brän sleförbrukning:
Denna funktion beräknar den genomsnittli-
ga bränsleförbrukningen sedan senaste
återställningen. Den genomsnittliga bräns-
leförbrukningen kan visas som “km/L”,
“L/100km” eller “MPG”.
 “km/L” visar antalet kilometer som av-
verkas på en liter bränsle.
 “L/100km” visar hur många liter
bränsle som behövs för att köra 100
km.
 “MPG” visar antalet mile som avver-
kas på en Imp.gallon bränsle.
TIPS
Information om hur du ändrar enheter för
kilometerbaserad bränsleförbrukning eller
växlar till mile finns i “Val av enheter” på si-
dan 3-18.
Om du vill nollställa genomsnittlig bränsle-
förbrukning trycker du på “RESET” snabbt,
så att displayen för genomsnittlig bränsle-
förbrukning börjar blinka. Tryck på och håll
sedan ner “RESET” i 2 sekunder.
TIPS
När genomsnittlig bränsleförbrukning har
återställts visas “_ _._” tills fordonet har
körts 1 km (0.6 mi).
25
A.TEMP ˚C
Lo
C.TEMP˚C
GEAR
4
Hi
C.TEMP˚C
12.3
FUEL AVG km/L
UBP9M0M0.book Page 14 Wednesday, February 8, 2017 9:06 AM

Instrument och kontrollfunktioner
3-15
3
VIKTIGT
MCA15474
Vid funktionsfel visas “– –.–” kontinuer-
li g t. Låt en Yamaha-återförsäljare kon-
trollera for donet.
Momentan bränsleförbrukning:
Denna funktion beräknar momentan bräns-
leförbrukning under rådande körförhållan-
den. Momentan bränsleförbrukning kan
visas som “km/L”, “L/100km” eller “MPG”.
 “km/L” visar antalet kilometer som av-
verkas på en liter bränsle.
 “L/100km” visar hur många liter
bränsle som behövs för att köra 100
km.
 “MPG” visar antalet mile som avver-
kas på en Imp.gallon bränsle.
TIPS
Information om hur du ändrar enheter
för kilometerbaserad bränsleförbruk-
ning eller växlar till mile finns i “Val av
enheter” på sidan 3-18.
 Vid körning under 10 km/h (6 mi/h) vi-
sas “_ _._”.
VIKTIGT
MCA15474
Vid funktionsfel visas “– –.–” kontinuer-
li g t. Låt en Yamaha-återförsäljare kon-
trollera for donet.
Inställnin gslä ge
Med inställningsläget kan du ställa in, välja
eller återställa alternativ som visas i infor-
mationsdisplayen och dess sidor.
TIPS
 Växellådan måste va ra i neutralläge
och fordonet måste stannas för att in-
ställningar ska kunna ändras i detta lä-
ge.
 Om du lägger i en växel och kör iväg
eller vrider nyckeln till “OFF” så sparas
alla ändringar och inställningsläget in-
aktiveras.
Håll menyknappen “MENU” intryckt i 2 sek-
under för att aktivera inställningsläget. Om
du vill stänga inställningsläget och återgå
till normaldisplayen trycker du på och håller
ner menyknappen “MENU” igen i 2 sekun-
der.
12.3
CRNT FUEL km/L
1. Inställningslägesdisplay
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClock
1
UBP9M0M0.book Page 15 Wednesday, February 8, 2017 9:06 AM

Instrument och kontrollfunktioner
3-16
3
Justering av handtagsvärmarens tempera-
turnivåinställningar
1. Markera “Grip Warmer” med väljar-knappen. 2. Tryck på menyknappen “MENU”.
Handtagsvärmarens inställningsdis-
play visas och “High” blinkar på dis-
playen.
3. Tryck på menyknappen “MENU”. Temperaturnivån för den höga inställ-
ningen börjar blinka.
Ställ in temperaturen med väljarknap-
pen och tryck på menyknappen “ME-
NU”. “High” börjar blinka.
Displayen vi- sar Beskrivnin
g
Ställ in inställningarna för
låg, medel och hög på 10
temperaturnivåer.
Kontrollera och nollställ ol-
jebytesintervallet “OIL”
(körsträcka sedan senaste
oljebyte) samt underhålls-
intervallerna “FREE-1” och
“FREE-2”.
Kontrollera och nollställ
timern “TIME–2” och
“TIME–3”. Här visas den
totala tiden som nyckeln
har varit i “ON”-läget. När
nyckeln vrids till “OFF” av-
bryts mätningen, men vär-
det nollställs inte. Den
maximala tiden som kan
visas är 99:59.
När värdet överstiger
99:59 nollställs det och se-
dan fortsätter mätningen.
Växla avståndsenheterna i
multi-funktionsmätaren
mellan kilometer och mile.
När kilometer är valt kan
enheten för bränsleför-
brukning växlas mellan
“L/100km” och “km/L”.
Ordna alternativen som vi-
sas på de 3 informations-
displaysidorna.
Justera ljusstyrkan i multi-
funktionsmätaren.
Ställ in klockan. Klockan
visar tiden i 12-timmars-
format.
Nollställ alla alternativ, för-
utom vägmätaren och
klockan.
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Cloc
k
All Reset
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Grip Warmer
Hig
h
10
Middle
5
Low
1
Grip Warmer
Hi g
h
10
Middle
5
Low
1
UBP9M0M0.book Page 16 Wednesday, February 8, 2017 9:06 AM

Instrument och kontrollfunktioner
3-17
3
4. Använd väljarknappen för att markera“Middle” eller “Low”, och ändra sedan
inställningen med samma procedur
som användes för den höga inställ-
ningen.
5. När du har ändrat inställningarna ska du markera “ ” med väljarknappen
och återgå till inställningslägets hu-
vudskärm genom att trycka på meny-
knappen “MENU”.
TIPS
Inställningen kan justeras till 10 olika tem-
peraturnivåer.
Nollställa underhållsintervallerna
1. Använd väljarknappen för att markera“Maintenance”.
2. Tryck på menyknappen “MENU” och välj sedan alternativet som ska åter-
ställas genom att trycka på “RESET”. 3. När det valda alternativet blinkar ska
du trycka på och hålla ner “RESET” i 2
sekunder.
4. Tryck på menyknappen “MENU” när du vill återgå till inställningslägets hu-
vudskärm.
Kontroll och nollställning av “TIME–2” och
“TIME–3”
1. Använd väljarknappen för att markera “Time Trip”.
2. Tryck på menyknappen “MENU” för att visa “TIME–2” och “TIME–3”. Om
du vill nollställa ett värde trycker du på
“RESET”-knappen för att välja vad
som ska nollställas.
Grip Warmer
Hig
h
10
Middle
5
Low
1
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
20
OIL km
10
FREE-1km
10
FREE-2km
Maintenance
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
UBP9M0M0.book Page 17 Wednesday, February 8, 2017 9:06 AM

Instrument och kontrollfunktioner
3-18
33. När det valda alternativet blinkar skadu trycka på och hålla ner “RESET” i 2
sekunder.
4. Tryck på menyknappen “MENU” när du vill återgå till inställningslägets hu-
vudskärm.
Val av enheter
1. Använd väljarknappen för att markera “Unit”.
2. Tryck på menyknappen “MENU”. En- hetsinställningsdisplayen visas och
“km or mile” blinkar på displayen. 3. Tryck på menyknappen “MENU”.
“km” eller “mile” b linkar på displayen.
4. Välj “km” eller “mile” med väljarknap- pen och tryck sedan på menyknappen
“MENU”.
TIPS
När “km” väljs kan “L/100km” eller “km/L”
ställas in som enhet för bränsleförbrukning.
Fortsätt enligt följande för att ställa in enhe-
ter för bränsleförbrukning. Hoppa över steg
5 och 6 om “mile” valdes.
5. Använd väljarknappen för att välja“km/L or L/100km”.
6. Tryck på menyknappen “MENU”, välj
“L/100km” eller “km/L” med väljar-
knappen och tryck sedan på menyk-
nappen “MENU” igen.
7. Markera “ ” med väljarknappen och tryck på menyknappen “MENU” när
du vill återgå till inställningslägets me-
ny.
TIME-20:07
TIME-30:07
Time Trip
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Unit
km or mile
km
km/L or L/100km
km/L
Unit
km or mile
km
km/L or L/100km
km/L
Unit
km or mile
km
km/L or L/100km
km/L
UBP9M0M0.book Page 18 Wednesday, February 8, 2017 9:06 AM
