Verzorgin g en stallin g van de motorfiets
7-4
7
DAU49592
Stallin g
Korte termijn
Stal uw motorfiets steeds op een koele en
droge plek en bescherm indien nodig tegen
stof met een luchtdoorlatende stallinghoes.
Zorg ervoor dat de motor en het uitlaatsy-
steem zijn afgekoeld alvorens de motorfiets
af te dekken.
LET OP
DCA10811
Als de motorfiets wor dt gestal d in
een slecht g eventileerde ruimte of
in vochti ge toestan d wor dt af ge-
d ekt met een hoes of een dekzeil,
zal water en vocht kunnen binnen-
d rin gen en roestvormin g veroorza-
ken.
 Voorkom corrosie door de machine
niet te stallen in een vochti ge kel-
d er, een stal (i.v.m. d e aanwezig-
hei d van ammoniakd amp) en in een
opsla gruimte voor sterke chemica-
liën.
Lan ge termijn
Alvorens uw motorfiets gedurende meer-
dere maanden aaneen te stallen: 1. Volg alle instructies op in de paragraaf
“Verzorging” in dit hoofdstuk.
2. Vul de brandstoftank en voeg een sta- bilisatoradditief (indien verkrijgbaar)
toe om roestvorming in de tank en
achteruitgang van de brandstof te
voorkomen.
3. Voer de volgende stappen uit om de cilinders, de zuigerveren etc. te be-
schermen tegen corrosie.a. Verwijder de bougiedoppen en de bougies.
b. Giet een theelepel motorolie in elk
bougiegat. c. Breng de bougiedoppen aan op
de bougies en leg dan de bougies
zodanig op de cilinderkop dat de
elektroden aan massa liggen. (Dit
voorkomt vonken tijdens de vol-
gende stap.)
d. Laat de motor een paar keer rond- draaien op de startmotor. (De cilin-
derwanden worden zo geolied.)
WAARSCHUWING! Ver bin d de
b ou gie-elektro des met de mas-
sa bij het ronddraaien van de
motor om scha de of letsel door
vonkvormin g te voorkomen.
[DWA10952]
e. Haal de bougiedoppen los van de
bougies en breng dan de bougies
en de bougiedoppen weer aan.
4. Smeer alle bedieningskabels en scharnierpunten van alle hendels en
pedalen en van de zijstandaard/mid-
denbok.
5. Controleer de bandenspanning, corri-
geer deze indien nodig en breng dan
de motorfiets omhoog, zodat beide
wielen los van de grond zijn. Een an-
dere mogelijkheid is de wielen elke
maand iets te draaien, zodat de ban-
den niet op één gedeelte sterker ach-
teruitgaan.
6. Dek de uitlaatdemper af met een plas- tic zak om te voorkomen dat vocht
kan binnendringen.
7. Verwijder de accu en laad deze volle- dig bij. Berg de accu op een koele en
droge plek op en laad deze eens per
maand bij. Berg de accu niet op een
overmatig koude of warme plek op
[onder 0 °C (30 °F) of boven 30 °C
(90 °F)]. Zie pagina 6-31 voor meer in-
formatie over het opbergen van de ac-
cu.
UBP9D0D0.book Page 4 Wednesday, February 8, 2017 8:35 AM

Verzorgin g en stallin g van de motorfiets
7-5
7
OPMERKING
Voer eventueel benodigde reparaties uit
voordat u uw motorfiets stalt.
UBP9D0D0.book Page 5 Wednesday, February 8, 2017 8:35 AM

Specificaties
8-1
8
Afmetingen:
Totale lengte:
2250 mm (88.6 in)
Totale breedte:
980 mm (38.6 in)
Totale hoogte: 1410/1470 mm (55.5/57.9 in)
Zadelhoogte: 845/870 mm (33.3/34.3 in)
Wielbasis:
1540 mm (60.6 in)
Grondspeling: 190 mm (7.48 in)
Kleinste draaicirkel: 2.7 m (8.86 ft)
Gewicht:
Rijklaar gewicht:
266 kg (586 lb)
Motor:
Verbrandingscyclus:4-takt
Koelsysteem:
Vloeistofgekoeld
Kleppenmechanisme: DOHC
Cilinderopstelling: In lijn
Aantal cilinders:
2-cilinder
Slagvolume: 1199 cm3
Boring × slag:
98.0 × 79.5 mm (3.86 × 3.13 in)
Compressieverhouding:
11.0 : 1
Startsysteem: Elektrische startmotor
Smeersysteem: Dry sump
Motorolie:
Aanbevolen merk:YAMALUBE
SAE-viscositeitsklassen: 10W-40
Aanbevolen kwaliteit motorolie:
API service type SG of hoger, JASO
MA-norm
Hoeveelheid motorolie:
Olieverversing: 3.10 L (3.28 US qt, 2.73 Imp.qt) Met verwijderen van oliefilterelement:
3.40 L (3.59 US qt, 2.99 Imp.qt)
Car danolie:
Type:
Originele Yamaha cardanolie SAE 80W-90
API GL-5 of SAE 80 API GL-4
Hoeveelheid:
0.20 L (0.21 US qt, 0.18 Imp.qt)
Hoeveelhei d koelvloeistof:
Koelvloeistofreservoir (tot aan de merkstreep
voor maximumniveau):
0.26 L (0.27 US qt, 0.23 Imp.qt)
Radiator (inclusief alle leidingen): 1.83 L (1.93 US qt, 1.61 Imp.qt)
Luchtfilter:
Luchtfilterelement:
Papieren element met oliecoating
Bran dstof:
Aanbevolen brandstof:
Loodvrije superbenzine (gasohol [E10]
acceptabel)
Inhoud brandstoftank: 23 L (6.1 US gal, 5.1 Imp. gal)
Hoeveelheid reservebrandstof:
3.9 L (1.03 US gal, 0.86 Imp.gal)
Bran dstofinjectie:
Gasklephuis:
Het teken van identificatie:BP81 00
Bou gie(s):
Fabrikant/model:
NGK/CPR8EB9
Elektrodenafstand: 0.8–0.9 mm (0.031–0.035 in)
Koppelin g:
Type koppeling:
Nat, meervoudige plaat
Aan drijflijn:
Primaire reductieverhouding:
1.466 (85/58)
Eindoverbrenging:
As
Secundaire reductieverhouding: 2.987 (21/25 x 32/9)
Type versnellingbak: Constant mesh, 6 versnellingen
Overbrengingsverhoudingen:
1e:2.769 (36/13)
UBP9D0D0.book Page 1 Wednesday, February 8, 2017 8:35 AM

Specificaties
8-2
8
2e:2.063 (33/16)
3e: 1.571 (33/21)
4e:
1.250 (30/24)
5e: 1.042 (25/24)
6e: 0.929 (26/28)
Chassis:
Type frame:Backbone
Spoorhoek: 28.0 graden
Naspoor: 126 mm (5.0 in)
Voor ban d:
Type:
Tubeless
Maat: 110/80R19M/C 59V
Fabrikant/model:
BRIDGESTONE/BW501
Achter ban d:
Type:
Tubeless
Maat:
150/70R17M/C 69V
Fabrikant/model: BRIDGESTONE/BW502
Bela din g:
Maximale belasting:
204 kg (450 lb)
(Totaalgewicht van bestuurder, passagier,
bagage en accessoires)
Ban denspannin g (g emeten aan kou de
b an den):
1 persoon:
Voor:
225 kPa (2.25 kgf/cm2, 33 psi)
Achter: 250 kPa (2.50 kgf/cm2, 36 psi)
2 personen: Voor:225 kPa (2.25 kgf/cm2, 33 psi)
Achter: 290 kPa (2.90 kgf/cm2, 42 psi)
Voorwiel:
Type wiel:Spaakwiel
Velgmaat:
19M/C x MT2.50
Achterwiel:
Type wiel:Spaakwiel
Velgmaat:
17M/C x MT4.00
Gekoppel d remsysteem:
Bediening:
Geactiveerd door voorrem
Voorrem:
Type:
Hydraulische dubbele schijfrem
Aanbevolen remvloeistof: DOT 4
Achterrem:
Type:
Hydraulische enkele schijfrem
Aanbevolen remvloeistof: DOT 4
Voorwielophan gin g:
Type:
Telescoopvork
Veer: Schroefveer
Schokdemper: Hydraulische schokdemper
Veerweg:
190 mm (7.5 in)
Achterwielophan gin g:
Type:
Achterbrug (link-ophanging)
Veer:
Schroefveer
Schokdemper: Hydraulische schokdemper
Veerweg: 190 mm (7.5 in)
Elektrische installatie:
Systeemspanning:12 V
Ontstekingssysteem: Transistorontsteking
Laadsysteem:
Wisselstroomdynamo met permanente
magneten
UBP9D0D0.book Page 2 Wednesday, February 8, 2017 8:35 AM

Specificaties
8-3
8
Accu:
Model:YTZ12S
Voltage, capaciteit:
12 V, 11.0 Ah (10 HR)
Koplamp:
Type gloeilamp:Halogeenlamp
Watta ge gloeilamp:
Koplamp:
H7, 55.0 W
Remlicht/achterlicht unit: LED
Voorste richtingaanwijzer:
LED
Achterste richtingaanwijzer:
LED
Parkeerlicht: 5.0 W
Kentekenverlichting: 5.0 W
Instrumentenverlichting:
LED
Controlelampje vrijstand: LED
Controlelampje grootlicht: LED
Waarschuwingslampje olieniveau:
LED
Controlelampje richtingaanwijzers: LED
Waarschuwingslampje motorstoring: LED
ABS-waarschuwingslampje:
LED
Cruise control “SET” controlelampje: LED
Cruise control “ON” controlelampje: LED
Controlelampje startblokkering:
LED
Controlelampje tractieregeling: LED
Waarschuwingslampje vering: LED
Zekerin g:
Hoofdzekering:
50.0 A
Aansluitzekering 1: 3.0 A Koplampzekering:
20.0 A
Remlicht zekering: 1.0 A
Zekering signaleringssysteem:
7.5 A
Zekering ontstekingssysteem: 20.0 A
Zekering parkeerlichtcircuit: 7.5 A
Zekering radiatorkoelvin:
20.0 A
Zekering brandstofinjectiesysteem: 20.0 A
Zekering ABS-regeleenheid: 7.5 A
Zekering ABS-motor: 30.0 A
Zekering van de ABS-solenoïdeklep:
20.0 A
Zekering vering: 15.0 A
Zekering cruise control: 1.0 A
Backup-zekering:
7.5 A
Zekering elektronische smoorklep: 7.5 A
O/P (optie) zekering: 20.0 A
UBP9D0D0.book Page 3 Wednesday, February 8, 2017 8:35 AM

Gebruikersinformatie
9-1
9
DAU53562

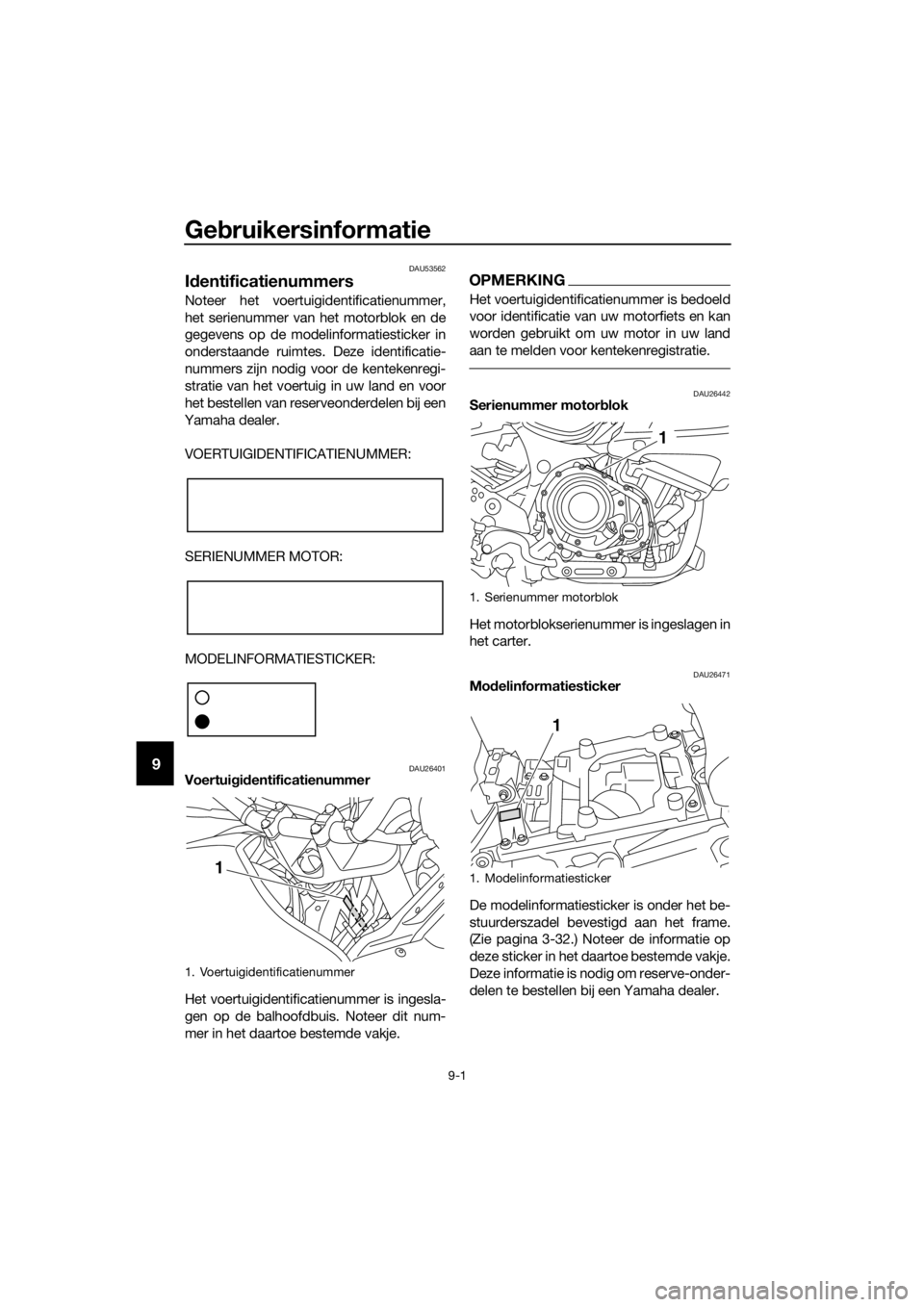

Id entificatienummers
Noteer het voertuigidentificatienummer,
het serienummer van het motorblok en de
gegevens op de modelinformatiesticker in
onderstaande ruimtes. Deze identificatie-
nummers zijn nodig voor de kentekenregi-
stratie van het voertuig in uw land en voor
het bestellen van reserveonderdelen bij een
Yamaha dealer.
VOERTUIGIDENTIFICATIENUMMER:
SERIENUMMER MOTOR:
MODELINFORMATIESTICKER:
DAU26401Voertui gid entificatienummer
Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit num-
mer in het daartoe bestemde vakje.
OPMERKING
Het voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw land
aan te melden voor kentekenregistratie.
DAU26442Serienummer motor blok
Het motorblokserienummer is ingeslagen in
het carter.
DAU26471Mo delinformatiesticker
De modelinformatiesticker is onder het be-
stuurderszadel bevestigd aan het frame.
(Zie pagina 3-32.) Noteer de informatie op
deze sticker in het daartoe bestemde vakje.
Deze informatie is nodig om reserve-onder-
delen te bestellen bij een Yamaha dealer.
1. Voertuigidentificatienummer
1
1. Serienummer motorblok
1. Modelinformatiesticker
1
1
UBP9D0D0.book Page 1 Wednesday, February 8, 2017 8:35 AM

Gebruikersinformatie
9-2
9
DAU69910
Dia gnosestekker
De diagnosestekker bevindt zich op de
aangegeven plaats.
DAU74701
Voertui ggegevens re gistreren
De ECU van dit model slaat bepaalde voer-
tuiggegevens op voor ondersteuning bij de
storingsdiagnose en voor onderzoeks- en
ontwikkelingsdoeleinden. Deze gegevens
worden alleen geüpload wanneer een spe-
ciaal diagnosegereedschap van Yamaha
op de machine wordt aangesloten, bijvoor-
beeld bij de uitvoering van controles of on-
derhoudsprocedures.
Hoewel de sensors en geregistreerde ge-
gevens van model tot model verschillen,
zijn de belangrijkste gegevenspunten:
 Informatie over de voertuigstatus en
motorprestaties
 Informatie over brandstofinspuiting en
emissie
Yamaha deelt deze gegevens niet met an- dere partijen, behalve:  Met toestemming van de voertuigei-
genaar
 Als dat wettelijk verplicht is
 Voor gebruik door Yamaha bij juridi-
sche procedures
 Voor algemeen onderzoek door
Yamaha waarbij de gegevens niet
kunnen worden herleid tot een indivi-
duele machine of eigenaar
1. Diagnosestekker
1
UBP9D0D0.book Page 2 Wednesday, February 8, 2017 8:35 AM

10-1
10
Index
A
ABS ....................................................... 3-26
ABS-waarschuwingslampje .................... 3-5
Accu ...................................................... 6-31
Achterbrugscharnierpunten, smeren .... 6-29
B
Bagagedragers ..................................... 3-40
Bagageriembevestiging ........................ 3-41
Banden ................................................. 6-20
Bestuurderszadel .................................. 3-32
Bougies, controleren............................. 6-11
Brandstof .............................................. 3-29
Brandstofverbruik, tips voor een
zuinig .................................................... 5-4
C
Cardanolie............................................. 6-15
Claxonschakelaar ................................. 3-23
Contactslot/stuurslot .............................. 3-2
Controlelampje grootlicht ....................... 3-4
Controlelampjes cruise control ............... 3-4
Controlelampjes en waarschuwingslampjes ........................ 3-4
Controlelampjes richtingaanwijzers ........ 3-4
Controlelampje startblokkering............... 3-5
Controlelampje tractieregeling................ 3-5
Cruise control ......................................... 3-6
Cruise control-schakelaars ................... 3-23
D
Diagnosestekker ..................................... 9-2
Dimlichtschakelaar/ lichtsignaalschakelaar ........................ 3-22
D-mode (rijmodus) ................................ 3-22
F
Filterbus ................................................ 6-12
G
Gasgreep en gaskabel, controleren en smeren................................................ 6-27
Gegevensregistratie, voertuig ................. 9-2
Gelijkstroom aansluitcontact voor accessoires......................................... 3-44
Gereedschapsset.................................... 6-2
Gloeilamp kentekenverlichting, vervangen ........................................... 6-39
H
Hoogte bestuurderszadel, verstellen .... 3-33
I
Identificatienummers .............................. 9-1
Inrijperiode .............................................. 5-4
K
Klepspeling ........................................... 6-20 Koelvloeistof ......................................... 6-17
Koplampgloeilamp, vervangen ............. 6-34
Koppelingshendel........................ 3-24, 6-23
Kuipruit ................................................. 3-35
L
Luchtfilterelement ................................. 6-18
M
Matkleur, let op ...................................... 7-1
Menuschakelaar ................................... 3-23
Middenbok en zijstandaard,
controleren en smeren ....................... 6-29
Modelinformatiesticker ........................... 9-1
Motorolie en oliefilterpatroon ............... 6-12
Multifunctionele meter ............................ 3-9
O
Onderhoud en smering, periodiek.......... 6-5
Onderhoud, uitstootcontrolesysteem..... 6-4
Overloopslang brandstoftank ............... 3-31
P
Parkeerlichtgloeilamp, vervangen ........ 6-36
Parkeren ................................................. 5-5
Plaats van de onderdelen....................... 2-1
Problemen oplossen ............................ 6-40
R
Rem- en koppelingshendels, controleren en smeren ....................... 6-28
Rem- en koppelingsvloeistof, verversen............................................ 6-27
Rem- en schakelpedalen, controleren
en smeren .......................................... 6-28
Remhendel ........................................... 3-25
Remlichtschakelaars ............................ 6-24
Rempedaal ........................................... 3-26
Remvloeistofniveau, controleren .......... 6-26
Richtingaanwijzer en
remlicht/achterlicht ............................ 6-38
Richtingaanwijzerschakelaar ................ 3-23
S
Schakelaar alarmverlichting ................. 3-23
Schakelen ............................................... 5-3
Schakelpedaal ...................................... 3-24
Selectieschakelaar ............................... 3-23
Serienummer motorblok......................... 9-1
Specificaties ........................................... 8-1
Stalling.................................................... 7-4
Startblokkeersysteem ............................ 3-1
Starten van de motor ............................. 5-2
Startspersysteem ................................. 3-42
Stationair toerental, controleren ........... 6-19
Stop/Run/Start-schakelaar................... 3-23
UBP9D0D0.book Page 1 Wednesday, February 8, 2017 8:35 AM

Index
10-2
10
Storingzoekschema’s ........................... 6-41
Stroomlijnpanelen, verwijderen en
aanbrengen .......................................... 6-9
Stuurschakelaars.................................. 3-22
Stuursysteem, controleren ................... 6-30
T
Tankdop ............................................... 3-29
Tractieregeling...................................... 3-27
U
Uitlaatkatalysator ................................. 3-31
V
Veiligheidsinformatie .............................. 1-1
Vering, voor- en achter- afstellen ......... 3-36
Verzorging .............................................. 7-1
Voertuigidentificatienummer .................. 9-1
Voor- en achterremblokken
controleren ......................................... 6-25
Voorvork, controleren ........................... 6-30
Vrije slag van gasgreep, controleren .... 6-19
Vrije slag van remhendel, controleren ......................................... 6-24
Vrijstandcontrolelampje.......................... 3-4
W
Waarschuwingslampje elektronisch
verstelbaar veringsysteem ................... 3-5
Waarschuwingslampje motorstoring...... 3-4
Waarschuwingslampje olieniveau .......... 3-4
Wielen................................................... 6-23
Wiellagers controleren.......................... 6-31
Z
Zekeringen, vervangen ......................... 6-33
Zijstandaard ......................................... 3-42
UBP9D0D0.book Page 2 Wednesday, February 8, 2017 8:35 AM

A5-tate_Blank.fm Page 1 Thursday, November 24, 2011 4:30 PM
