YAMAHA XT1200ZE 2017 Instructieboekje (in Dutch)

Veiligheidsinformatie
1-5
1
 Schakel een versnelling in (bij model-
len met een handgeschakelde ver-
snellingsbak).
 Zet de motorfiets vast met spanban-
den of andere geschikte banden aan
stevige delen van de motorfiets, zoals
het frame of de bovenste voorvork-
klem (en niet aan, bijvoorbeeld, het
stuur, de richtingaanwijzers of onder-
delen die kunnen afbreken). Kies de
plaats voor de spanbanden zorgvuldig
om te voorkomen dat deze tijdens het
transport schuurplekken op de lak
veroorzaken.
 Zorg indien mogelijk dat de vering iets
door de spanbanden wordt ingedrukt,
zodat de motorfiets tijdens het trans-
port niet overmatig kan stuiteren.
UBP9D0D0.book Page 5 Wednesday, February 8, 2017 8:35 AM

Beschrijving
2-1
2
DAU63371
Aanzicht linkerzijde
123
4
5678910
1. Tankdop (pagina 3-29)
2. Zadelslot (pagina 3-32)
3. Bagagedrager (pagina 3-40)
4. Vulplug cardanolie (pagina 6-15)
5. Aftapplug cardanolie (pagina 6-15)
6. Koelvloeistofreservoir (pagina 6-17)
7. Schakelpedaal (pagina 3-24)
8. Olieaftapplug (oliereservoir) (pagina 6-12)
9. Olieaftapplug (carter) (pagina 6-12)
10.Oliefilterpatroon (pagina 6-12)
UBP9D0D0.book Page 1 Wednesday, February 8, 2017 8:35 AM

Beschrijving
2-2
2
DAU63391
Aanzicht rechterzijde
1
4
5867
23
1. Vloeistofreservoir achterrem (pagina 6-26)
2. Elektronisch verstelbaar veringsysteem (pagina 3-36)
3. Zekeringen (pagina 6-33)
4. Boordgereedschapsset (pagina 6-2)
5. Accu (pagina 6-31)
6. Olievuldop (pagina 6-12)
7. Kijkglas olieniveau (pagina 6-12)
8. Rempedaal (pagina 3-26)
UBP9D0D0.book Page 2 Wednesday, February 8, 2017 8:35 AM

Beschrijving
2-3
2
DAU63401
Bedienin gen en instrumenten
1
9
10
2345678
1. Koppelingshendel (pagina 3-24)
2. Schakelaargroep linkerstuurzijde (pagina 3-22)
3. Reservoir koppelingsvloeistof (pagina 6-26)
4. Multifunctionele meter (pagina 3-9)
5. Gelijkstroom aansluitcontact voor accessoires (pagina 3-44)
6. Vloeistofreservoir voorrem (pagina 6-26)
7. Schakelaargroep rechterstuurzijde (pagina 3-22)
8. Remhendel (pagina 3-25)
9. Gasgreep (pagina 6-19)
10.Contactslot/stuurslot (pagina 3-2)
UBP9D0D0.book Page 3 Wednesday, February 8, 2017 8:35 AM

Functies van instrumenten en bed ienin gselementen
3-1
3
DAU10978
Start blokkeersysteem
Dit voertuig is voorzien van een startblok-
keersysteem waarmee diefstal kan worden
bemoeilijkt door de codering van de stan-
daardsleutels te wijzigen. Het systeem be-
staat uit de volgende onderdelen:
 een codeersleutel (met een rood bo-
vendeel)
 twee standaardsleutels (met een
zwart bovendeel) die opnieuw kunnen
worden gecodeerd
 een transponder (die is geïntegreerd in
de codeersleutel)
 een startblokkeereenheid
 een ECU
 een controlelampje van de startblok-
kering (Zie pagina 3-5.)
De sleutel met het rode bovendeel wordt
gebruikt om de twee standaardsleutels te
coderen. Het wijzigen van de codes is een
ingewikkelde procedure. Breng het voer-
tuig daarom met alle drie sleutels naar een
Yamaha dealer om deze opnieuw te laten coderen. Gebruik de sleutel met het rode
bovendeel niet om met het voertuig te rij-
den. Deze sleutel dient uitsluitend te wor-
den gebruikt voor het opnieuw coderen van
de standaardsleutels. Gebruik altijd een
standaardsleutel om met het voertuig te rij-
den.
LET OP
DCA11822
 ZORG DAT U DE CODEERSLEUTEL
NIET VERLIEST! NEEM DIRECT
CONTACT OP MET UW DEALER
ALS U HEM VERLOREN HEBT! Als
de co deersleutel verloren is, kun-
nen de stan daar dsleutels niet op-
nieuw geco deer d wor den. U kunt
het voertui g d an no g stee ds starten
met de stan daar dsleutels, maar als
ze opnieuw g ecodeer d moeten
wor den ( d.w.z. als er een nieuwe
stan daar dsleutel is gemaakt of als
alle sleutels verloren zijn), d ient het
g ehele start blokkeersysteem ver-
van gen te wor den. Daarom wor dt u
sterk aan gera den een van d e stan-
d aar dsleutels te g eb ruiken en d e
co deersleutel op een veili ge plek te
b ewaren.
 Dompel de sleutels nooit in water.
 Stel de sle u

tels nooit bloot aan ex-
treem ho ge temperaturen.
 Leg d e sleutels nooit vlak bij ma gne-
tische voorwerpen (zoals bijvoor-
b eel d speakers enz.).
 Plaats nooit voorwerpen die elektri-
sche si gnalen uitzend en vlakbij de
sleutels.
 Plaats nooit zware voorwerpen op
de sleutels.
 U ma g d e sleutels nooit slijpen of de
vorm ervan wijzi gen.
 U ma g het plastic g ed eelte van d e
sleutels nooit demonteren.
 Han g nooit twee sleutels van een
start blokkeersysteem aan dezelf de
sleutelrin g.
 Bewaar de stan daar dsleutels en
ook de sleutels van an dere start-
b lokkeersystemen altij d op een an-
d ere plek dan
d e co dee
rsleutel van
het voertui g.
1. Codeersleutel (rood bovendeel)
2. Standaardsleutels (zwart bovendeel)
UBP9D0D0.book Page 1 Wednesday, February 8, 2017 8:35 AM

Functies van instrumenten en bed iening selementen
3-2
3
Hou d sleutels van an dere start blok-
keersystemen altij d uit de buurt van
het contactslot, want an ders kun-
nen ze si gnaalstorin g veroorzaken.DAU10474
Contactslot/stuurslot
Via het contactslot/stuurslot worden het
ontstekingssysteem en de verlichtingssy-
stemen bediend en wordt het stuur ver-
grendeld. De diverse standen worden
hierna beschreven.
OPMERKING
Gebruik de standaardsleutel (zwarte greep)
voor regelmatig gebruik van de machine.
Bewaar de codeersleutel (rode greep) op
een veilige plaats en gebruik deze uitslui-
tend voor hercodering om het risico op ver-
lies te minimaliseren.
DAU26812ON
Alle elektrische circuits worden voorzien
van stroom; de instrumentenverlichting, de
achterlichten, de kentekenverlichting en de
parkeerlichten gaan branden en de motor
kan worden gestart. De sleutel kan niet
worden uitgenomen.
OPMERKING
De koplampen gaan automatisch branden
als de motor wordt gestart en blijven aan
totdat de sleutel naar “OFF” wordt ge-
draaid.
DAU10662OFF
Alle elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
P
ON
OFF
LOCK
UBP9D0D0.book Page 2 Wednesday, February 8, 2017 8:35 AM

Functies van instrumenten en bed ienin gselementen
3-3
3
WAARSCHUWING
DWA10062
Draai nooit d e sleutel naar “OFF” of
“LOCK” terwijl d e machine rijdt. Hier-
d oor wor den de elektrische systemen
uit geschakel d, wat mo gelijk kan lei den
tot verlies van de controle of een on ge-
val.
DAU10696LOCK
Het stuur is vergrendeld en alle elektrische
systemen zijn uitgeschakeld. De sleutel kan
worden uitgenomen.

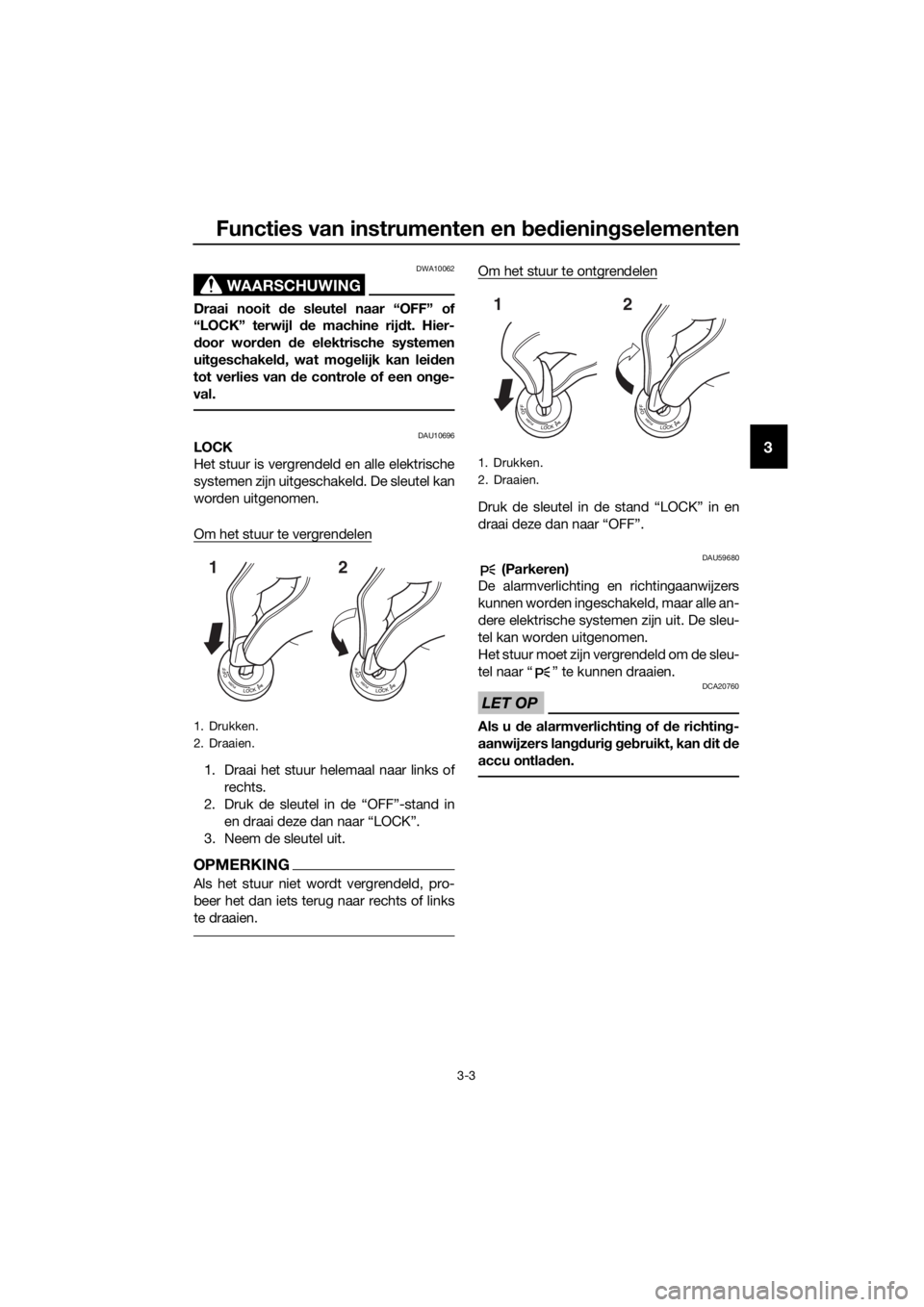

Om het stuur te vergrendelen
1. Draai het stuur helemaal naar links of rechts.
2. Druk de sleutel in de “OFF”-stand in
en draai deze dan naar “LOCK”.
3. Neem de sleutel uit.
OPMERKING
Als het stuur niet wordt vergrendeld, pro-
beer het dan iets terug naar rechts of links
te draaien.
Om het stuur te ontgrendelen
Druk de sleutel in de stand “LOCK” in en
draai deze dan naar “OFF”.
DAU59680 (Parkeren)
De alarmverlichting en richtingaanwijzers
kunnen worden ingeschakeld, maar alle an-
dere elektrische systemen zijn uit. De sleu-
tel kan worden uitgenomen.
Het stuur moet zijn vergrendeld om de sleu-
tel naar “ ” te kunnen draaien.
LET OP
DCA20760
Als u d e alarmverlichtin g of de richtin g-
aanwijzers lan gdurig g eb ruikt, kan d it de
accu ontla den.1. Drukken.
2. Draaien.
12
1. Drukken.
2. Draaien.
12
UBP9D0D0.book Page 3 Wednesday, February 8, 2017 8:35 AM

Functies van instrumenten en bed iening selementen
3-4
3
DAU4939C
Controlelampjes en waarschu-
wingslampjes
DAU11032Controlelampjes richtin gaanwijzers
“” en“”
Elk controlelampje gaat knipperen wanneer
de bijbehorende richtingaanwijzer knippert.
DAU11061Vrijstan dcontrolelampje “ ”
Dit controlelampje brandt terwijl de versnel-
lingsbak in de vrijstand staat.
DAU11081Controlelampje grootlicht “ ”
Dit controlelampje brandt terwijl de kop-
lamp is ingeschakeld voor grootlicht.
DAU11257Waarschuwin gslampje olieniveau “ ”
Dit waarschuwingslampje gaat branden als
het motorolieniveau laag is. Als de machine wordt ingeschakeld, voert
het lampje een circuitcontrole uit (het gaat
enkele seconden branden en dooft dan
weer).
Als het waarschuwingslampje blijft branden
terwijl het olieniveau correct is (pagina
6-12), laat de machine dan controleren
door een Yamaha dealer.
OPMERKING

Bij een voldoende hoog olieniveau kan
het waarschuwingslampje soms toch
knipperen bij heuvelop of heuvelaf rij-
den of bij plotseling optrekken of af-
remmen. Er is dan echter geen sprake
van een storing.
 Als een storing wordt gedetecteerd,
zal het waarschuwingslampje olieni-
veau doorlopend knipperen. Vraag
een Yamaha dealer de machine te
controleren.
DAU58401Controlelampjes cruise control
“ ”/“SET”
Deze controlelampjes gaan branden wan-
neer de cruise control wordt geactiveerd.
Zie pagina 3-6 voor uitgebreide informatie
over de werking van deze controlelampjes.
Het elektrisch circuit voor deze controle-
lampjes kan worden gecontroleerd door de
sleutel naar “ON” te draaien. Deze contro-
lelampjes moeten enkele seconden gaan
branden en dan uitgaan.
Als een controlelampje niet meteen gaat
branden wanneer u de sleutel naar “ON”
draait of als een controlelampje blijft bran-
den, laat het elektrisch circuit dan door een
Yamaha dealer controleren.
DAU73171Waarschuwin gslampje motorstorin g
“”
Dit waarschuwingslampje gaat branden als
er een storing wordt gedetecteerd in de
motor of een ander regelsysteem van de
1. Controlelampje linker richtingaanwijzers “”
2. Controlelampje rechter richtingaanwijzers “”
3. Waarschuwingslampje elektronisch verstelbaar veringsysteem “ ”
4. Waarschuwingslampje olieniveau “ ”
5. Waarschuwingslampje motorstoring “ ”
6. ABS-waarschuwingslampje “ ”
7. Controlelampje tractieregeling “ ”
8. Controlelampjes cruise control “ ”/“SET”
9. Controlelampje grootlicht “ ”
10.Vrijstandcontrolelampje “ ”
11.Controlelampje startblokkering “ ”
GEARN25A.TEMP ˚C
LoC.TEMP˚C
0:00TIME TRIP
34567981011
12
ABS
UBP9D0D0.book Page 4 Wednesday, February 8, 2017 8:35 AM

Functies van instrumenten en bed ienin gselementen
3-5
3
machine. Vraag in dat geval een Yamaha
dealer het boorddiagnosesysteem te con-
troleren.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschu-
wingslampje moet enkele seconden oplich-
ten en dan uitgaan.
Als het waarschuwingslampje niet gaat
branden wanneer de sleutel naar “ON”
wordt gedraaid of blijft branden, vraag dan
uw Yamaha dealer om de machine na te
zien.
DAU69891ABS-waarschuwin gslampje “ ”
Onder normale omstandigheden gaat dit
waarschuwingslampje branden als de sleu-
tel naar “ON” wordt gedraaid en gaat het uit
zodra met een snelheid van 10 km/h
(6 mi/h) of hoger wordt gereden.
Als het ABS-waarschuwingslampje:  niet gaat branden wanneer de sleutel
naar “ON” wordt gedraaid
 gaat branden of knipperen tijdens het
rijden
 niet uitgaat wanneer met een snelheid
van 10 km/h (6 mi/h) of hoger wordt
gereden
Werkt het ABS-systeem mogelijk niet goed.
Vraag als een van de bovenstaande geval-
len zich voordoet zo snel mogelijk een
Yamaha dealer het systeem te controleren. (Zie pagina 3-26 voor uitleg over de wer-
king van het ABS-systeem.)
WAARSCHUWING
DWA16041
Als het ABS-waarschuwin gslampje niet
uit gaat zo dra met een snelhei d van
10 km/h (6 mi/h) of ho ger wor dt g ered en,
of als het waarschuwin gslampje tij dens
het rij den gaat bran den of knipperen,
keert het remsysteem teru g naar con-
ventioneel remmen. Als een van de bo-
venstaan de gevallen zich voor doet, of
als het waarschuwin gslampje helemaal niet
gaat bran den, rij d an extra voorzich-
ti g om te voorkomen dat de remmen in
noo dsituaties blokkeren. Laat het rem-
systeem en de elektrische circuits zo
snel mo gelijk door een Yamaha dealer
controleren.
DAU74081Controlelampje tractiere gelin g“”
Dit controlelampje knippert als de tractiere-
geling is ingeschakeld.
Als de tractieregeling wordt uitgeschakeld,
gaat dit controlelampje branden.
OPMERKING
Als de machine wordt ingeschakeld, moet
dit lampje enkele seconden oplichten en
dan uitgaan. Als het lampje niet gaat bran-
den of blijft branden, vraag dan uw Yamaha
dealer om de machine te controleren.
DAU55392Waarschuwin gslampje elektronisch ver-
stel baar verin gsysteem “ ”
Dit waarschuwingslampje gaat branden als
een storing wordt gedetecteerd in het elek-
tronisch verstelbare veringsysteem.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschu-
wingslampje moet enkele seconden oplich-
ten en dan uitgaan.
Licht het waarschuwingslampje niet met-
een op wanneer u de sleutel naar “ON”
draait of blijft het lampje branden, laat het
elektrisch circuit dan door een Yamaha
dealer controleren.
DAU73120Controlelampje start blokkerin g“”
Als de sleutel naar “OFF” wordt gedraaid,
begint het controlelampje na 30 seconden
continu te knipperen om aan te geven dat
het startblokkeersysteem is ingeschakeld.
ABS
UBP9D0D0.book Page 5 Wednesday, February 8, 2017 8:35 AM

Functies van instrumenten en bed iening selementen
3-6
3
Het controlelampje stopt na 24 uur met
knipperen, maar het startblokkeersysteem
blijft ingeschakeld.
Het elektrisch circuit voor het controle-
lampje kan worden gecontroleerd door de
sleutel naar “ON” te draaien. Het controle-
lampje moet enkele seconden oplichten en
dan uitgaan.
Als het controlelampje niet gaat branden
wanneer de sleutel naar “ON” wordt ge-
draaid, blijft branden of in een patroon
knippert, laat de machine dan nazien door
een Yamaha dealer. (Als er een probleem
wordt gedetecteerd in het startblokkeersy-
steem, gaat het controlelampje startblok-
kering in een patroon knipperen.)
OPMERKING
Als het controlelampje startblokkering
knippert in het patroon 5 keer langzaam ge-
volgd door 2 keer snel, betreft dit mogelijk
een storing in het transpondersignaal. Als
deze fout zich voordoet, probeer dan het
volgende.
1. Houd andere startblokkeersleutels uit
de buurt van het contactslot. Andere
startblokkeersleutels kunnen signaal-
storing veroorzaken, waardoor de mo-
tor weigert te starten.
2. Start de motor met behulp van de co-
deersleutel.
3. Als de motor start, zet deze dan weer uit en probeer hem opnieuw te starten
met de standaardsleutels.
4. Als de motor niet kan worden gestart met een of beide standaardsleutels,
breng dan de machine en alle 3 sleu-
tels naar een Yamaha dealer en laat
de standaardsleutels opnieuw code-
ren.
DAU59132
Cruise control
Dit model is uitgerust met cruise control,
dat een ingestelde kruissnelheid handhaaft.
De cruise control werkt alleen wanneer u
rijdt in de 3e versnelling bij snelheden tus-
sen ongeveer 50 km/h (31 mi/h) en
100 km/h (62 mi/h), in de 4e versnelling bij
snelheden tussen ongeveer 50 km/h
(31 mi/h) en 150 km/h (93 mi/h), of in de 5e
of 6e versnelling bij snelheden tussen on-
geveer 50 km/h (31 mi/h) en 180 km/h
(112 mi/h).
WAARSCHUWING
DWA16341
Onjuist geb ruik van d e cruise con-
trol kan lei den tot verlies van d e
controle over d e machine met mo-
g elijk een on geval tot g evolg. Ge-
b ruik geen cruise control in druk
verkeer, slechte weersomstan dig -
he den of op bochti ge, gla dde, heu-
velachti ge of slechte we gen of
g rin dweg en.
 Wanneer u heuvelopwaarts of heu-
velafwaarts rij dt, kan de cruise con-
trol de in gestel de kruissnelhei d
mo gelijk niet aanhou den.
 Wanneer u d e cruise control niet
g eb ruikt, moet u deze uitschakelen
om te voorkomen d at u deze per
on geluk inschakelt. Controleer of
het controlelampje voor cruise
control “ ” uit is.
UBP9D0D0.book Page 6 Wednesday, February 8, 2017 8:35 AM
