alarm YAMAHA XT660R 2004 Manuale de Empleo (in Spanish)

TABLA DE CONTENIDOSINFORMATION RELATIVA A LA
SEGURIDAD .....................................1-1
DESCRIPCIÓN ..................................2-1
Izquierda ..........................................2-1
Vista derecha...................................2-2
Mandos e instrumentos ...................2-3
FUNCIONES DE LOS INSTRUMENTOS
Y MANDOS.........................................3-1
Sistema inmovilizador .....................3-1
Interruptor principal/Bloqueo de la
dirección ......................................3-2
Testigos y luces de advertencia .....3-3
Visor multifunción ...........................3-5
Alarma antirrobo (opcional) ............3-7
Interruptores del manillar ................3-7
Maneta de embrague .....................3-8
Pedal de cambio .............................3-8
Maneta de freno .............................3-9
Pedal de freno ................................3-9
Tapón del depósito de gasolina ......3-9
Gasolina .......................................3-10
Catalizador ...................................3-11
Asiento ..........................................3-11
Compartimento porta objetos .......3-12
Ajuste del conjunto
amortiguador .............................3-13
Caballete lateral ............................3-14
Sistema de corte del circuito de
encendido ..................................3-14COMPROBACIONES ANTES DE LA
UTILIZACIÓN..................................... 4-1
Lista de comprobaciones
previas ........................................ 4-2
UTILIZACIÓN Y PUNTOS
IMPORTANTES PARA LA
CONDUCCIÓN................................... 5-1
Arranque del motor ........................ 5-1
Cambio ........................................... 5-2
Consejos para reducir el consumo
de gasolina ................................. 5-3
Rodaje del motor ............................ 5-3
Estacionamiento ............................. 5-4
MANTENIMIENTO PERIÓDICO Y
PEQUEÑAS REPARACIONES......... 6-1
Juego de herramientas del
propietario ................................... 6-1
Cuadro de mantenimiento y
engrase periódicos ..................... 6-2
Desmontaje y montaje de
carenados y paneles ................... 6-6
Comprobación de la bujía .............. 6-8
Aceite del motor y filtro de
aceite ........................................ 6-10
Líquido refrigerante ...................... 6-12
Cambio del filtro de aire y limpieza
del tubo de drenaje ................... 6-15
Ajuste del ralentí del motor .......... 6-17Ajuste del juego libre del cable del
acelerador ................................ 6-17
Neumáticos .................................. 6-18
Ruedas de radios ......................... 6-20
Ajuste del juego libre de la maneta
de embrague ............................ 6-20
Ajuste del interuptor de la luz de
freno trasero ............................. 6-21
Comprobación de las pastillas de
freno delantero y trasero .......... 6-22
Comprobación del líquido de
freno ......................................... 6-22
Juego de la cadena de
transmisión ............................... 6-23
Engrase de la cadena de
transmisión ............................... 6-25
Comprobación y engrase de
los cables ................................. 6-25
Comprobación y engrase del puño
del acelerador y el cable .......... 6-26
Comprobación y engrase de las
manetas de freno y
embrague ................................. 6-26
Engrase del pedal de freno .......... 6-27
Comprobación y engrase del
caballete lateral ........................ 6-27
Comprobación de la horquilla
delantera .................................. 6-27
Comprobación de la dirección ..... 6-28
Comprobación de los cojinetes de
las ruedas ................................. 6-28

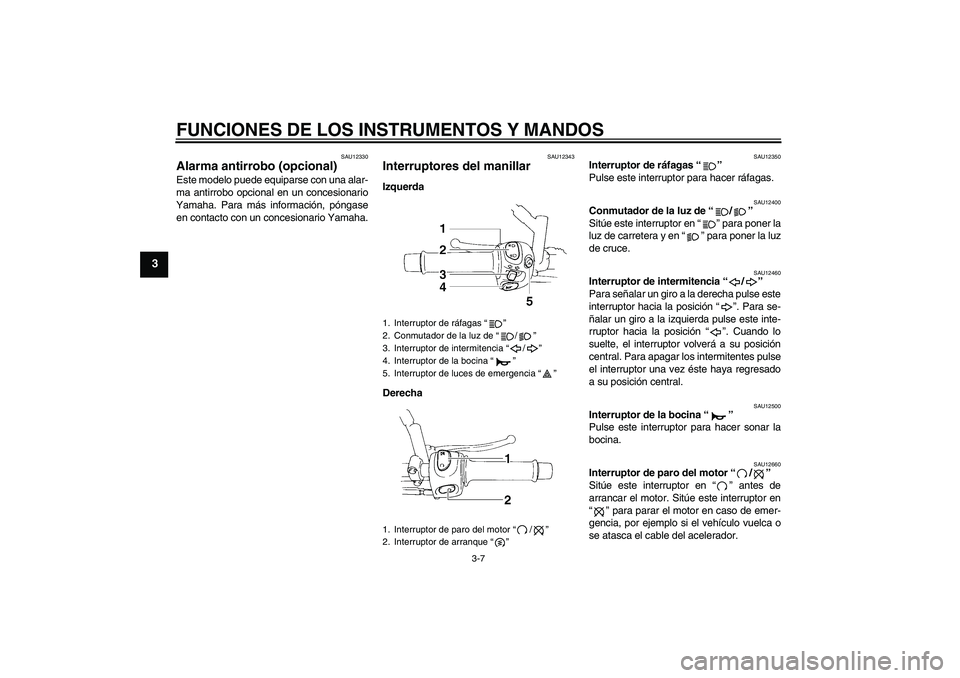

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
3
SAU12330
Alarma antirrobo (opcional) Este modelo puede equiparse con una alar-
ma antirrobo opcional en un concesionario
Yamaha. Para más información, póngase
en contacto con un concesionario Yamaha.
SAU12343
Interruptores del manillar Izquerda
Derecha
SAU12350
Interruptor de ráfagas “”
Pulse este interruptor para hacer ráfagas.
SAU12400
Conmutador de la luz de “/”
Sitúe este interruptor en “” para poner la
luz de carretera y en “” para poner la luz
de cruce.
SAU12460
Interruptor de intermitencia “/”
Para señalar un giro a la derecha pulse este
interruptor hacia la posición “”. Para se-
ñalar un giro a la izquierda pulse este inte-
rruptor hacia la posición “”. Cuando lo
suelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una vez éste haya regresado
a su posición central.
SAU12500
Interruptor de la bocina “”
Pulse este interruptor para hacer sonar la
bocina.
SAU12660
Interruptor de paro del motor “/”
Sitúe este interruptor en “” antes de
arrancar el motor. Sitúe este interruptor en
“” para parar el motor en caso de emer-
gencia, por ejemplo si el vehículo vuelca o
se atasca el cable del acelerador.
1. Interruptor de ráfagas “”
2. Conmutador de la luz de “/”
3. Interruptor de intermitencia “/”
4. Interruptor de la bocina “”
5. Interruptor de luces de emergencia “”
1. Interruptor de paro del motor “/”
2. Interruptor de arranque “”

INDEXAAceite del motor y filtro de aceite .......... 6-10
Alarma antirrobo (opcional)..................... 3-7
Almacenamiento ..................................... 7-3
Apoyo de la motocicleta ........................ 6-33
Arranque del motor ................................. 5-1
Asiento .................................................. 3-11BBatería .................................................. 6-29
Bombilla del faro, cambio...................... 6-31
Bombilla de una luz de posición,
cambio ................................................ 6-33
Bombilla de un intermitente o de la
luz de freno/piloto trasero, cambio ..... 6-32
Bujía, comprobación ............................... 6-8CCaballete lateral .................................... 3-14
Caballete lateral, comprobación y
engrase............................................... 6-27
Cables, comprobación y engrase ......... 6-25
Cadena de transmisión, engrase .......... 6-25
Cambio.................................................... 5-2
Carenados y paneles, desmontaje y
montaje ................................................. 6-6
Catalizador ............................................ 3-11
Cojinetes de las ruedas,
comprobación ..................................... 6-28
Compartimento porta objetos................ 3-12
Conjunto amortiguador, ajuste .............. 3-13
Conmutador de la luz de
cruce/carretera ..................................... 3-7
Consumo de gasolina, consejos para
reducirlo ................................................ 5-3Cuadro de mantenimiento y engrase
periódicos ............................................. 6-2
Cuadros de identificación de averías ... 6-39
Cuidados ................................................ 7-1
DDirección, comprobación ...................... 6-28EEspecificaciones ..................................... 8-1
Estacionamiento ..................................... 5-4
Etiqueta del modelo ................................ 9-2FFiltro de aire y tubo de drenaje,
cambio y limpieza............................... 6-15
Fusibles, cambio................................... 6-30GGasolina ............................................... 3-10HHorquilla delantera, comprobación ....... 6-27IIdentificación de averías ....................... 6-38
Información relativa a la seguridad......... 1-1
Interruptor de arranque........................... 3-8
Interruptor de intermitencia..................... 3-7
Interruptor de la bocina........................... 3-7
Interruptor de la luz de freno trasero,
ajuste.................................................. 6-21
Interruptor de luces de emergencia ........ 3-8
Interruptor de paro del motor .................. 3-7
Interruptor de ráfagas ............................. 3-7
Interruptores del manillar ........................ 3-7
Interruptor principal/Bloqueo de
dirección ............................................... 3-2JJuego de herramientas ........................... 6-1Juego de la cadena de transmisión ...... 6-23
Juego libre de la maneta de embrague,
ajuste .................................................. 6-20
Juego libre del cable del acelerador,
ajuste .................................................. 6-17
LLíquido de freno, comprobación............ 6-22
Líquido refrigerante ............................... 6-12
Lista de comprobaciones previas............ 4-2
Luz de aviso de avería del motor ............ 3-4
Luz de aviso de la temperatura del
líquido refrigerante ................................ 3-4
Luz de aviso del nivel de gasolina .......... 3-4
Luz indicadora de intermitencia .............. 3-3
Luz indicadora del sistema
inmovilizador ......................................... 3-4
Luz indicadora de punto muerto.............. 3-4MManeta de embrague .............................. 3-8
Maneta de freno ...................................... 3-9
Manetas de freno y embrague,
revisión y engrase............................... 6-26NNeumáticos ........................................... 6-18
Número de identificación de la llave ....... 9-1
Número de identificación del vehículo .... 9-1
Números de identificación ....................... 9-1PPastillas de freno delantero y trasero,
comprobación ..................................... 6-22
Pedal de cambio ..................................... 3-8
Pedal de freno ......................................... 3-9
Pedal de freno, engrase ........................ 6-27
