INFORMATION RELATIVA A LA SEGURIDAD
1-4
1

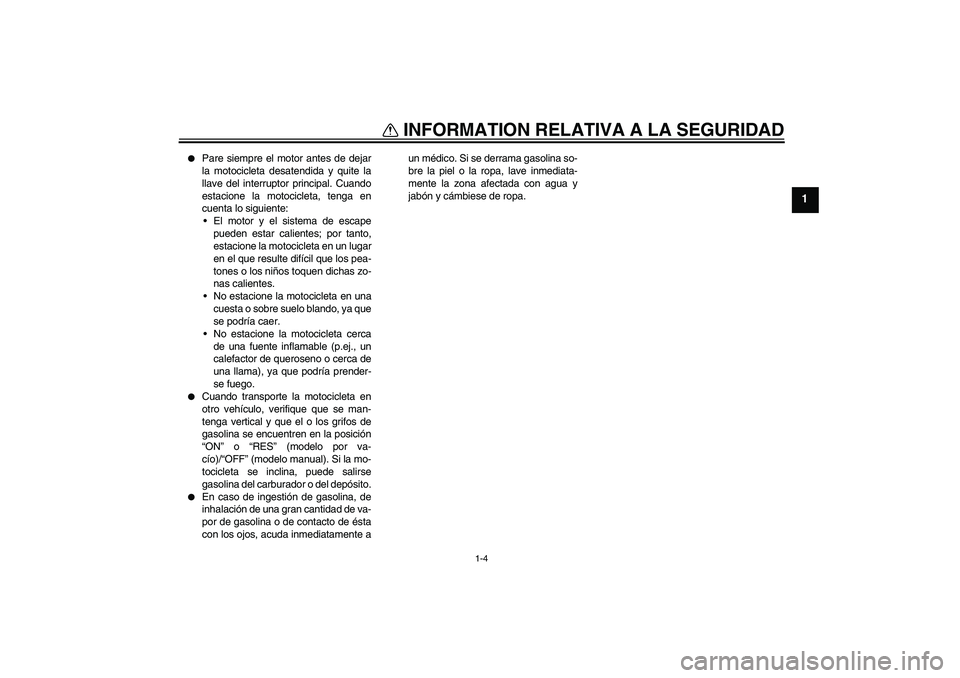

Pare siempre el motor antes de dejar
la motocicleta desatendida y quite la
llave del interruptor principal. Cuando
estacione la motocicleta, tenga en
cuenta lo siguiente:
El motor y el sistema de escape
pueden estar calientes; por tanto,
estacione la motocicleta en un lugar
en el que resulte difícil que los pea-
tones o los niños toquen dichas zo-
nas calientes.
No estacione la motocicleta en una
cuesta o sobre suelo blando, ya que
se podría caer.
No estacione la motocicleta cerca
de una fuente inflamable (p.ej., un
calefactor de queroseno o cerca de
una llama), ya que podría prender-
se fuego.


Cuando transporte la motocicleta en
otro vehículo, verifique que se man-
tenga vertical y que el o los grifos de
gasolina se encuentren en la posición
“ON” o “RES” (modelo por va-
cío)/“OFF” (modelo manual). Si la mo-
tocicleta se inclina, puede salirse
gasolina del carburador o del depósito.


En caso de ingestión de gasolina, de
inhalación de una gran cantidad de va-
por de gasolina o de contacto de ésta
con los ojos, acuda inmediatamente aun médico. Si se derrama gasolina so-
bre la piel o la ropa, lave inmediata-
mente la zona afectada con agua y
jabón y cámbiese de ropa.

DESCRIPCIÓN
2-1
2
SAU10410

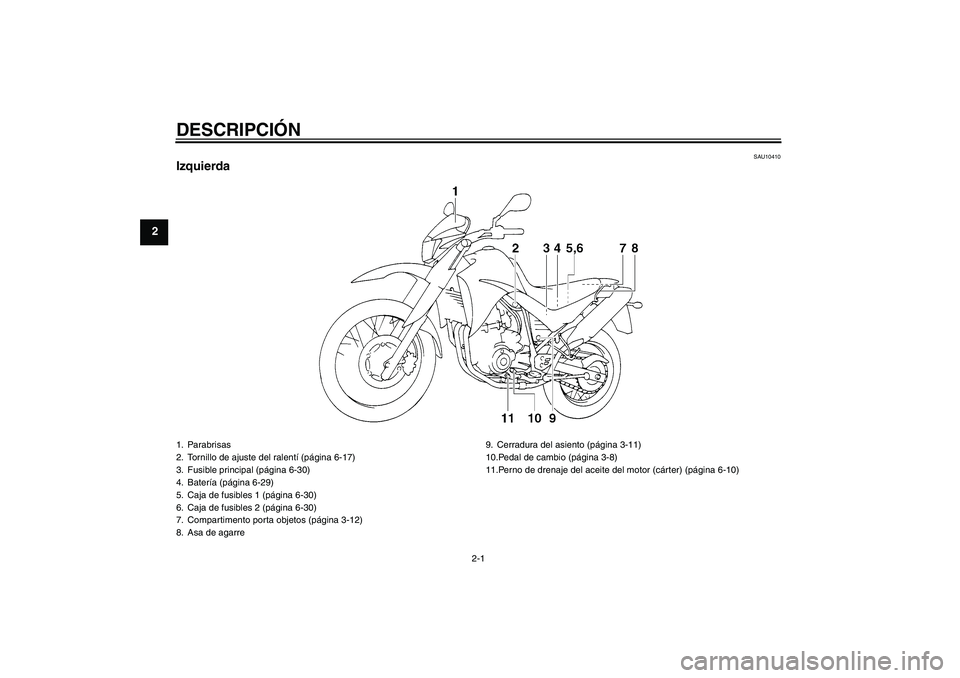

Izquierda1. Parabrisas
2. Tornillo de ajuste del ralentí (página 6-17)
3. Fusible principal (página 6-30)
4. Batería (página 6-29)
5. Caja de fusibles 1 (página 6-30)
6. Caja de fusibles 2 (página 6-30)
7. Compartimento porta objetos (página 3-12)
8. Asa de agarre9. Cerradura del asiento (página 3-11)
10.Pedal de cambio (página 3-8)
11.Perno de drenaje del aceite del motor (cárter) (página 6-10)

DESCRIPCIÓN
2-2
2
SAU10420

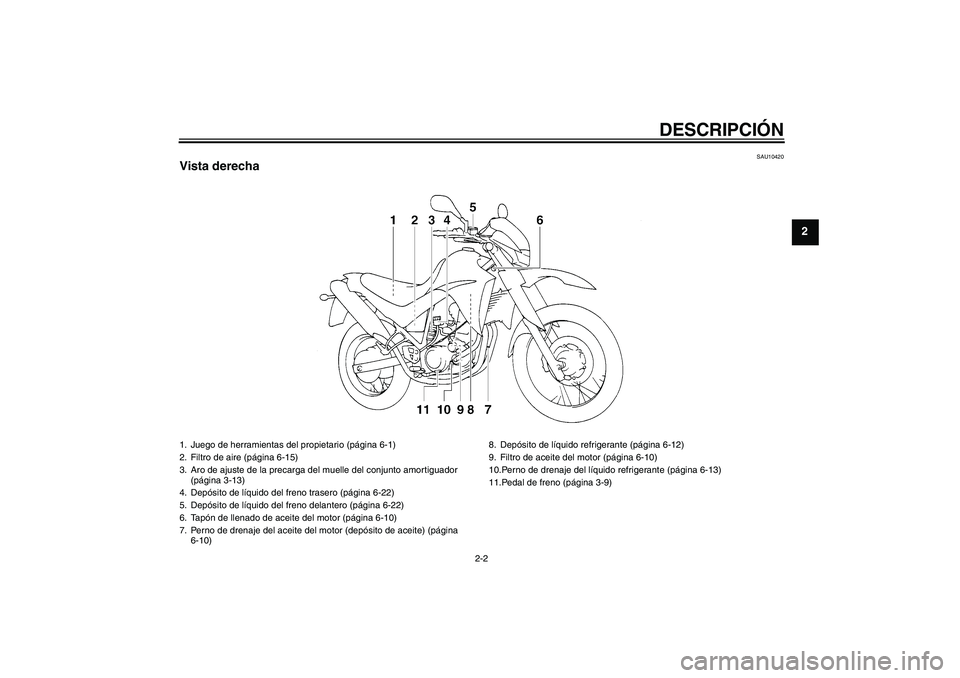

Vista derecha1. Juego de herramientas del propietario (página 6-1)
2. Filtro de aire (página 6-15)
3. Aro de ajuste de la precarga del muelle del conjunto amortiguador
(página 3-13)
4. Depósito de líquido del freno trasero (página 6-22)
5. Depósito de líquido del freno delantero (página 6-22)
6. Tapón de llenado de aceite del motor (página 6-10)
7. Perno de drenaje del aceite del motor (depósito de aceite) (página
6-10)8. Depósito de líquido refrigerante (página 6-12)
9. Filtro de aceite del motor (página 6-10)
10.Perno de drenaje del líquido refrigerante (página 6-13)
11.Pedal de freno (página 3-9)

DESCRIPCIÓN
2-3
2

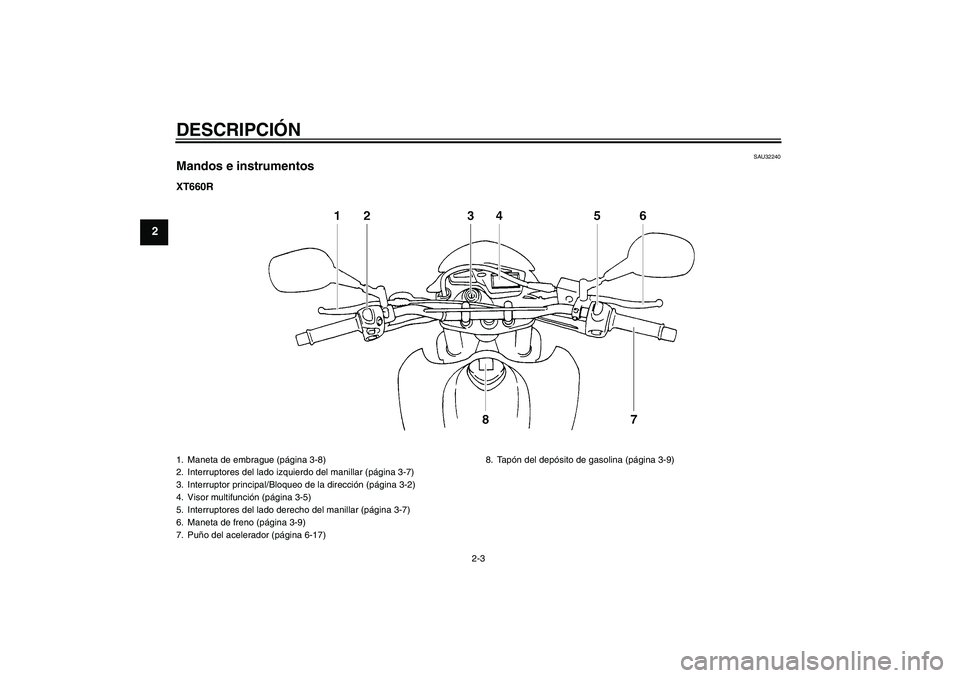

SAU32240
Mandos e instrumentosXT660R1. Maneta de embrague (página 3-8)
2. Interruptores del lado izquierdo del manillar (página 3-7)
3. Interruptor principal/Bloqueo de la dirección (página 3-2)
4. Visor multifunción (página 3-5)
5. Interruptores del lado derecho del manillar (página 3-7)
6. Maneta de freno (página 3-9)
7. Puño del acelerador (página 6-17)8. Tapón del depósito de gasolina (página 3-9)

DESCRIPCIÓN
2-4
2

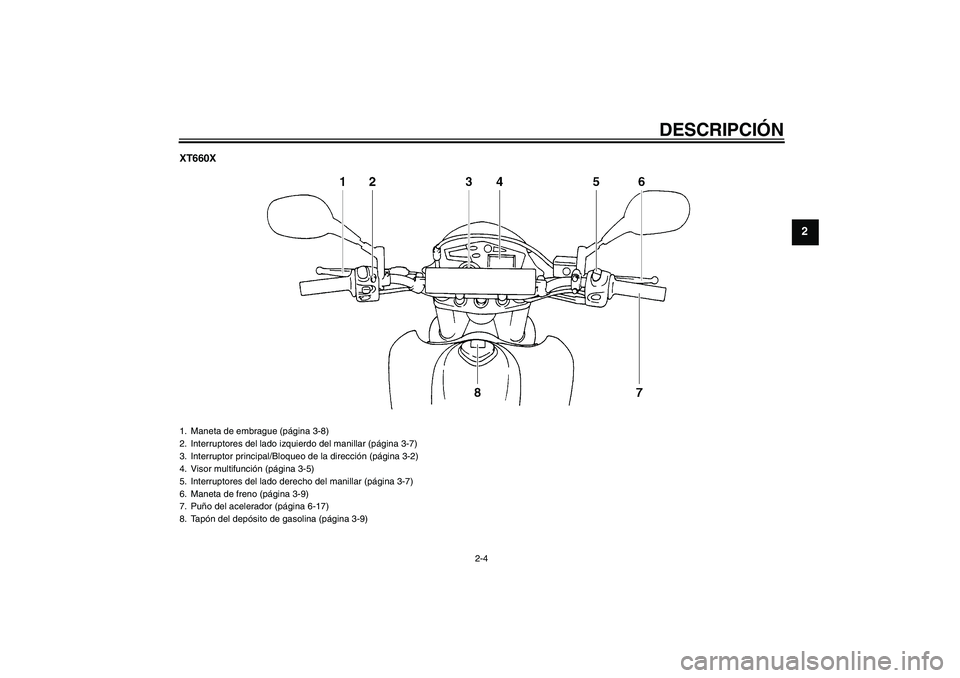

XT660X1. Maneta de embrague (página 3-8)
2. Interruptores del lado izquierdo del manillar (página 3-7)
3. Interruptor principal/Bloqueo de la dirección (página 3-2)
4. Visor multifunción (página 3-5)
5. Interruptores del lado derecho del manillar (página 3-7)
6. Maneta de freno (página 3-9)
7. Puño del acelerador (página 6-17)
8. Tapón del depósito de gasolina (página 3-9)

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-1
3
SAU10972

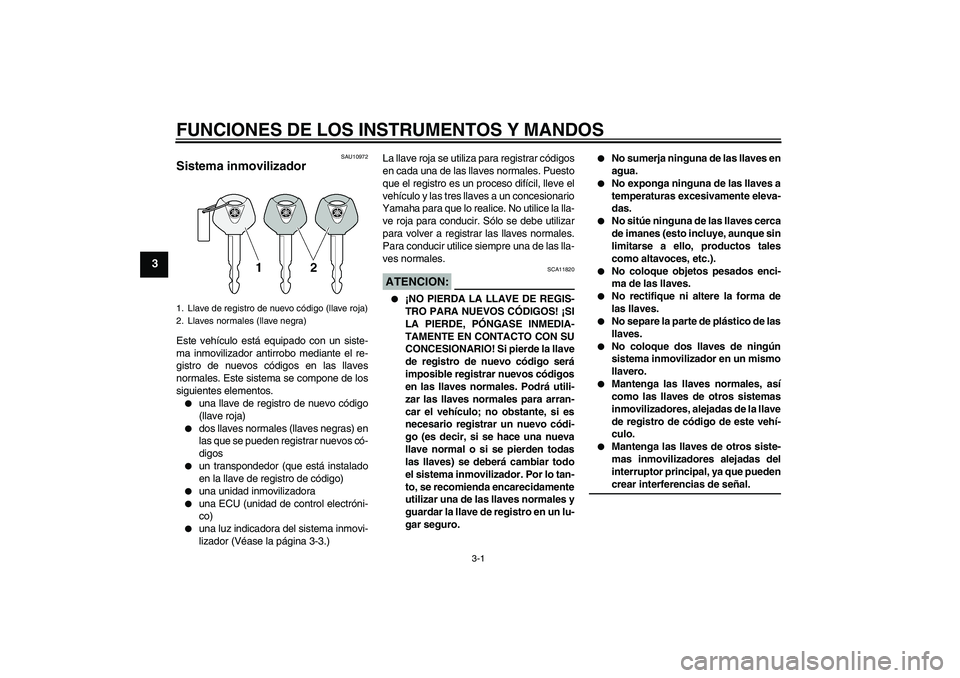

Sistema inmovilizador Este vehículo está equipado con un siste-
ma inmovilizador antirrobo mediante el re-
gistro de nuevos códigos en las llaves
normales. Este sistema se compone de los
siguientes elementos.

una llave de registro de nuevo código
(llave roja)


dos llaves normales (llaves negras) en
las que se pueden registrar nuevos có-
digos


un transpondedor (que está instalado
en la llave de registro de código)


una unidad inmovilizadora


una ECU (unidad de control electróni-
co)


una luz indicadora del sistema inmovi-
lizador (Véase la página 3-3.)La llave roja se utiliza para registrar códigos
en cada una de las llaves normales. Puesto
que el registro es un proceso difícil, lleve el
vehículo y las tres llaves a un concesionario
Yamaha para que lo realice. No utilice la lla-
ve roja para conducir. Sólo se debe utilizar
para volver a registrar las llaves normales.
Para conducir utilice siempre una de las lla-
ves normales.
ATENCION:
SCA11820


¡NO PIERDA LA LLAVE DE REGIS-
TRO PARA NUEVOS CÓDIGOS! ¡SI
LA PIERDE, PÓNGASE INMEDIA-
TAMENTE EN CONTACTO CON SU
CONCESIONARIO! Si pierde la llave
de registro de nuevo código será
imposible registrar nuevos códigos
en las llaves normales. Podrá utili-
zar las llaves normales para arran-
car el vehículo; no obstante, si es
necesario registrar un nuevo códi-
go (es decir, si se hace una nueva
llave normal o si se pierden todas
las llaves) se deberá cambiar todo
el sistema inmovilizador. Por lo tan-
to, se recomienda encarecidamente
utilizar una de las llaves normales y
guardar la llave de registro en un lu-
gar seguro.


No sumerja ninguna de las llaves en
agua.


No exponga ninguna de las llaves a
temperaturas excesivamente eleva-
das.


No sitúe ninguna de las llaves cerca
de imanes (esto incluye, aunque sin
limitarse a ello, productos tales
como altavoces, etc.).


No coloque objetos pesados enci-
ma de las llaves.


No rectifique ni altere la forma de
las llaves.


No separe la parte de plástico de las
llaves.


No coloque dos llaves de ningún
sistema inmovilizador en un mismo
llavero.


Mantenga las llaves normales, así
como las llaves de otros sistemas
inmovilizadores, alejadas de la llave
de registro de código de este vehí-
culo.


Mantenga las llaves de otros siste-
mas inmovilizadores alejadas del
interruptor principal, ya que puedencrear interferencias de señal.
1. Llave de registro de nuevo código (llave roja)
2. Llaves normales (llave negra)

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-2
3
SAU10471

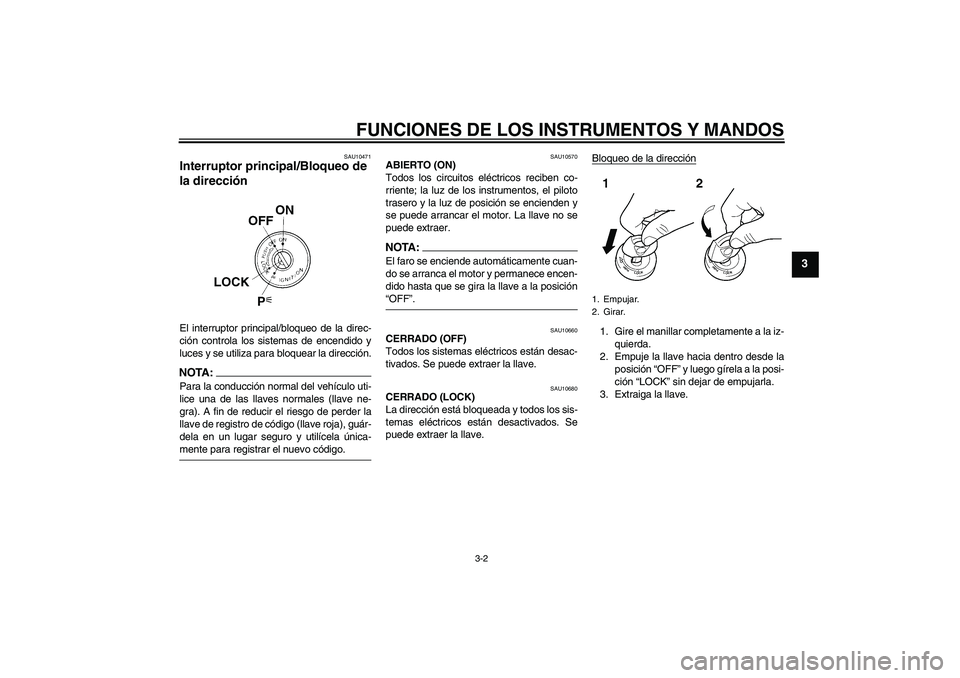

Interruptor principal/Bloqueo de
la dirección El interruptor principal/bloqueo de la direc-
ción controla los sistemas de encendido y
luces y se utiliza para bloquear la dirección.NOTA:Para la conducción normal del vehículo uti-
lice una de las llaves normales (llave ne-
gra). A fin de reducir el riesgo de perder la
llave de registro de código (llave roja), guár-
dela en un lugar seguro y utilícela única-mente para registrar el nuevo código.
SAU10570
ABIERTO (ON)
Todos los circuitos eléctricos reciben co-
rriente; la luz de los instrumentos, el piloto
trasero y la luz de posición se encienden y
se puede arrancar el motor. La llave no se
puede extraer.NOTA:El faro se enciende automáticamente cuan-
do se arranca el motor y permanece encen-
dido hasta que se gira la llave a la posición“OFF”.
SAU10660
CERRADO (OFF)
Todos los sistemas eléctricos están desac-
tivados. Se puede extraer la llave.
SAU10680
CERRADO (LOCK)
La dirección está bloqueada y todos los sis-
temas eléctricos están desactivados. Se
puede extraer la llave.Bloqueo de la dirección
1. Gire el manillar completamente a la iz-
quierda.
2. Empuje la llave hacia dentro desde la
posición “OFF” y luego gírela a la posi-
ción “LOCK” sin dejar de empujarla.
3. Extraiga la llave.1. Empujar.
2. Girar.

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-3
3

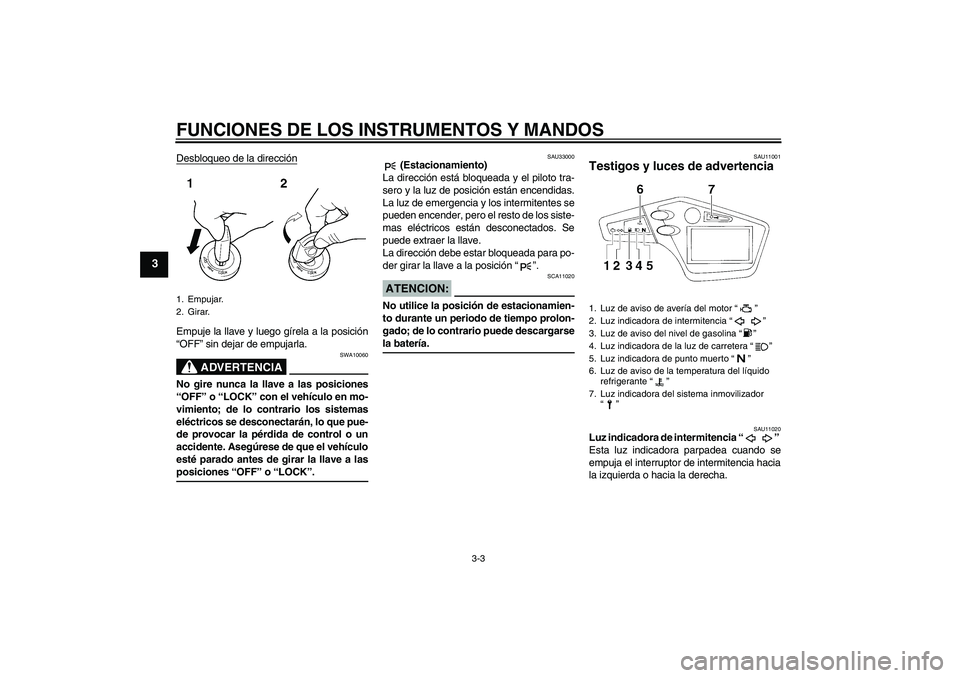

Desbloqueo de la direcciónEmpuje la llave y luego gírela a la posición
“OFF” sin dejar de empujarla.
ADVERTENCIA
SWA10060
No gire nunca la llave a las posiciones
“OFF” o “LOCK” con el vehículo en mo-
vimiento; de lo contrario los sistemas
eléctricos se desconectarán, lo que pue-
de provocar la pérdida de control o un
accidente. Asegúrese de que el vehículo
esté parado antes de girar la llave a lasposiciones “OFF” o “LOCK”.
SAU33000
(Estacionamiento)
La dirección está bloqueada y el piloto tra-
sero y la luz de posición están encendidas.
La luz de emergencia y los intermitentes se
pueden encender, pero el resto de los siste-
mas eléctricos están desconectados. Se
puede extraer la llave.
La dirección debe estar bloqueada para po-
der girar la llave a la posición “”.
ATENCION:
SCA11020
No utilice la posición de estacionamien-
to durante un periodo de tiempo prolon-
gado; de lo contrario puede descargarsela batería.
SAU11001
Testigos y luces de advertencia
SAU11020
Luz indicadora de intermitencia “”
Esta luz indicadora parpadea cuando se
empuja el interruptor de intermitencia hacia
la izquierda o hacia la derecha.
1. Empujar.
2. Girar.
1. Luz de aviso de avería del motor “”
2. Luz indicadora de intermitencia “”
3. Luz de aviso del nivel de gasolina “”
4. Luz indicadora de la luz de carretera “”
5. Luz indicadora de punto muerto “”
6. Luz de aviso de la temperatura del líquido
refrigerante “”
7. Luz indicadora del sistema inmovilizador
“”

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-4
3
SAU11060

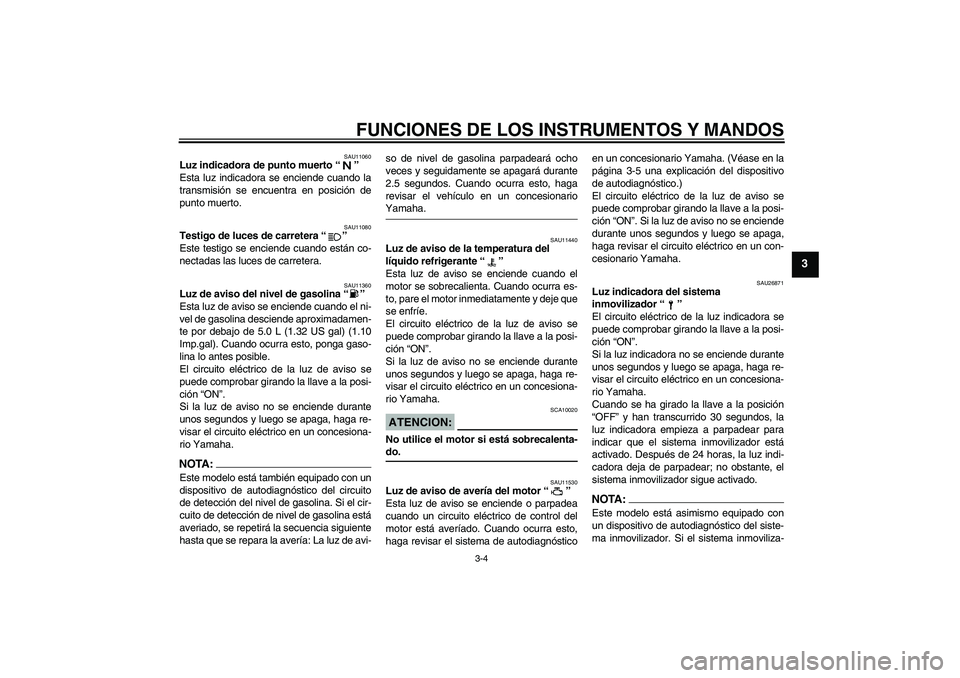

Luz indicadora de punto muerto “”
Esta luz indicadora se enciende cuando la
transmisión se encuentra en posición de
punto muerto.
SAU11080
Testigo de luces de carretera “”
Este testigo se enciende cuando están co-
nectadas las luces de carretera.
SAU11360
Luz de aviso del nivel de gasolina “”
Esta luz de aviso se enciende cuando el ni-
vel de gasolina desciende aproximadamen-
te por debajo de 5.0 L (1.32 US gal) (1.10
Imp.gal). Cuando ocurra esto, ponga gaso-
lina lo antes posible.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”.
Si la luz de aviso no se enciende durante
unos segundos y luego se apaga, haga re-
visar el circuito eléctrico en un concesiona-
rio Yamaha.NOTA:Este modelo está también equipado con un
dispositivo de autodiagnóstico del circuito
de detección del nivel de gasolina. Si el cir-
cuito de detección de nivel de gasolina está
averiado, se repetirá la secuencia siguiente
hasta que se repara la avería: La luz de avi-so de nivel de gasolina parpadeará ocho
veces y seguidamente se apagará durante
2.5 segundos. Cuando ocurra esto, haga
revisar el vehículo en un concesionario
Yamaha.
SAU11440
Luz de aviso de la temperatura del
líquido refrigerante “”
Esta luz de aviso se enciende cuando el
motor se sobrecalienta. Cuando ocurra es-
to, pare el motor inmediatamente y deje que
se enfríe.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”.
Si la luz de aviso no se enciende durante
unos segundos y luego se apaga, haga re-
visar el circuito eléctrico en un concesiona-
rio Yamaha.ATENCION:
SCA10020
No utilice el motor si está sobrecalenta-do.
SAU11530
Luz de aviso de avería del motor “”
Esta luz de aviso se enciende o parpadea
cuando un circuito eléctrico de control del
motor está averíado. Cuando ocurra esto,
haga revisar el sistema de autodiagnósticoen un concesionario Yamaha. (Véase en la
página 3-5 una explicación del dispositivo
de autodiagnóstico.)
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. Si la luz de aviso no se enciende
durante unos segundos y luego se apaga,
haga revisar el circuito eléctrico en un con-
cesionario Yamaha.
SAU26871
Luz indicadora del sistema
inmovilizador “”
El circuito eléctrico de la luz indicadora se
puede comprobar girando la llave a la posi-
ción “ON”.
Si la luz indicadora no se enciende durante
unos segundos y luego se apaga, haga re-
visar el circuito eléctrico en un concesiona-
rio Yamaha.
Cuando se ha girado la llave a la posición
“OFF” y han transcurrido 30 segundos, la
luz indicadora empieza a parpadear para
indicar que el sistema inmovilizador está
activado. Después de 24 horas, la luz indi-
cadora deja de parpadear; no obstante, el
sistema inmovilizador sigue activado.NOTA:Este modelo está asimismo equipado con
un dispositivo de autodiagnóstico del siste-
ma inmovilizador. Si el sistema inmoviliza-

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-5
3
dor está averiado, el indicador empieza a
parpadear y el visor multifunción muestra
un código de error cuando se gira la llave a
la posición “ON”. (Para más detalles, véase
“Dispositivo de autodiagnóstico” en la pági-na 3-5.)
SAUM1662
Visor multifunción El visor multifunción está provisto de los
elementos siguientes:

un velocímetro (que indica la veloci-
dad de desplazamiento)


un cuentakilómetros (que indica la dis-
tancia total recorrida)


dos cuentakilómetros parciales (que
indican la distancia recorrida desde
que se pusieron a cero por última vez)


un cuentakilómetros parcial en reser-
va (que indica la distancia recorrida
desde que se encendió la luz de aviso
del nivel de gasolina)


un reloj


un dispositivo de autodiagnóstico
NOTA:

Asegúrese de girar la llave a la posi-
ción “ON” antes de utilizar los botones
“SELECT” y “RESET”.


Sólo para el Reino Unido: Para cam-
biar la indicación del velocímetro y del
cuentakilómetros/cuentakilómetros
parcial entre kilómetros y millas, pulse
el botón “SELECT” durante al menosdos segundos.
Modos cuentakilómetros y cuentakiló-
metros parcial
Pulsando el botón “SELECT” la indicación
cambia entre cuentakilómetros “ODO” y
cuentakilómetros parcial “TRIP 1” y “TRIP
2” en el orden siguiente:
ODO → TRIP 1 → TRIP 2 → ODO
Si se enciende la luz de aviso del nivel de
gasolina (véase la página 3-3), la indicación
del cuentakilómetros cambia automática-
mente a cuentakilómetros parcial en reser-
va de gasolina “F-TRIP” y empieza a contar
la distancia recorrida desde ese punto. En
1. Visor multifunción
2. Reloj
3. Cuentakilómetros parcial 1
4. Cuentakilómetros/cuentakilómetros parcial
de reserva de gasolina/cuentakilómetros
parcial 2
5. Botón “SELECT” (seleccionar)
6. Botón “RESET” (reposición)
7. Velocímetro
