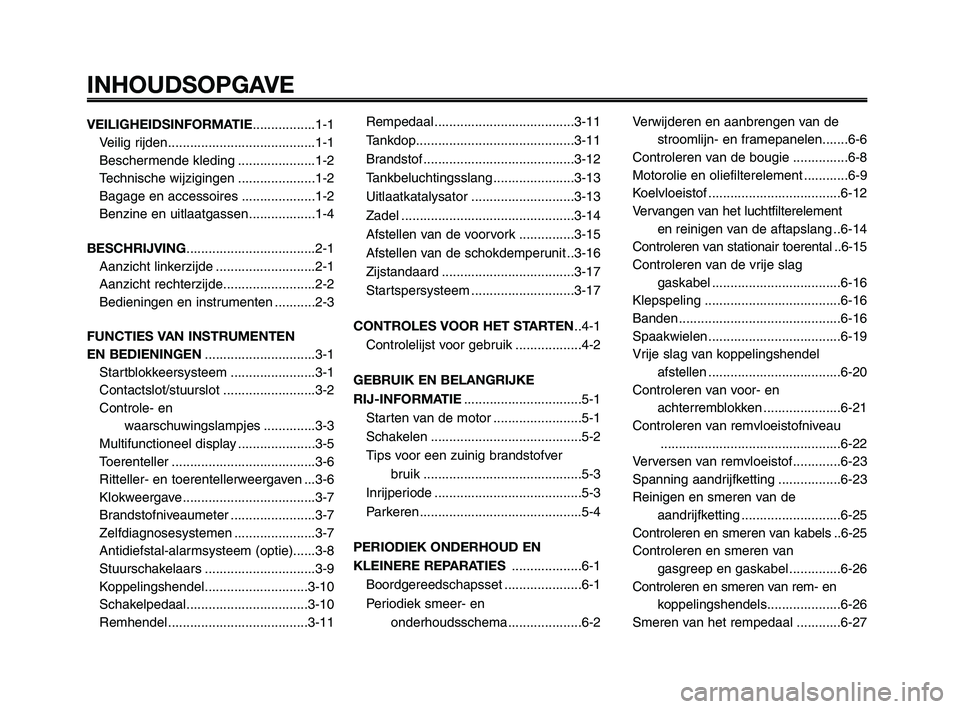

INHOUDSOPGAVE
VEILIGHEIDSINFORMATIE.................1-1
Veilig rijden........................................1-1
Beschermende kleding .....................1-2
Technische wijzigingen .....................1-2
Bagage en accessoires ....................1-2
Benzine en uitlaatgassen..................1-4
BESCHRIJVING ...................................2-1
Aanzicht linkerzijde ...........................2-1
Aanzicht rechterzijde.........................2-2
Bedieningen en instrumenten ...........2-3
FUNCTIES VAN INSTRUMENTEN
EN BEDIENINGEN ..............................3-1
Startblokkeersysteem .......................3-1
Contactslot/stuurslot .........................3-2
Controle- en waarschuwingslampjes ..............3-3
Multifunctioneel display .....................3-5
Toerenteller .......................................3-6
Ritteller- en toerentellerweergaven ...3-6
Klokweergave ....................................3-7
Brandstofniveaumeter .......................3-7
Zelfdiagnosesystemen ......................3-7
Antidiefstal-alarmsysteem (optie)......3-8
Stuurschakelaars ..............................3-9
Koppelingshendel............................3-10
Schakelpedaal.................................3-10
Remhendel ......................................3-11 Rempedaal ......................................3-11
Tankdop...........................................3-11
Brandstof .........................................3-12
Tankbeluchtingsslang ......................3-13
Uitlaatkatalysator ............................3-13
Zadel ...............................................3-14
Afstellen van de voorvork ...............3-15
Afstellen van de schokdemperunit ..3-16
Zijstandaard ....................................3-17
Startspersysteem ............................3-17
CONTROLES VOOR HET STARTEN ..4-1
Controlelijst voor gebruik ..................4-2
GEBRUIK EN BELANGRIJKE
RIJ-INFORMATIE ................................5-1
Starten van de motor ........................5-1
Schakelen .........................................5-2
Tips voor een zuinig brandstofver bruik ...........................................5-3
Inrijperiode ........................................5-3
Parkeren............................................5-4
PERIODIEK ONDERHOUD EN
KLEINERE REPARATIES ...................6-1
Boordgereedschapsset .....................6-1
Periodiek smeer- en onderhoudsschema....................6-2 Verwijderen en aanbrengen van de
stroomlijn- en framepanelen.......6-6
Controleren van de bougie ...............6-8
Motorolie en oliefilterelement ............6-9
Koelvloeistof ....................................6-12
Vervangen van het luchtfilterelement en reinigen van de aftapslang ..6-14
Controleren van stationair toerental ..6-15
Controleren van de vrije slag gaskabel ...................................6-16
Klepspeling .....................................6-16
Banden............................................6-16
Spaakwielen ....................................6-19
Vrije slag van koppelingshendel afstellen ....................................6-20
Controleren van voor- en achterremblokken .....................6-21
Controleren van remvloeistofniveau .................................................6-22
Verversen van remvloeistof.............6-23
Spanning aandrijfketting .................6-23
Reinigen en smeren van de aandrijfketting ...........................6-25
Controleren en smeren van kabels ..6-25
Controleren en smeren van gasgreep en gaskabel ..............6-26
Controleren en smeren van rem- en koppelingshendels....................6-26
Smeren van het rempedaal ............6-27

EUXT660Z 01-03 NL 7-04-2008 15:41 Pagina 6

BESCHRIJVING
DAU10430

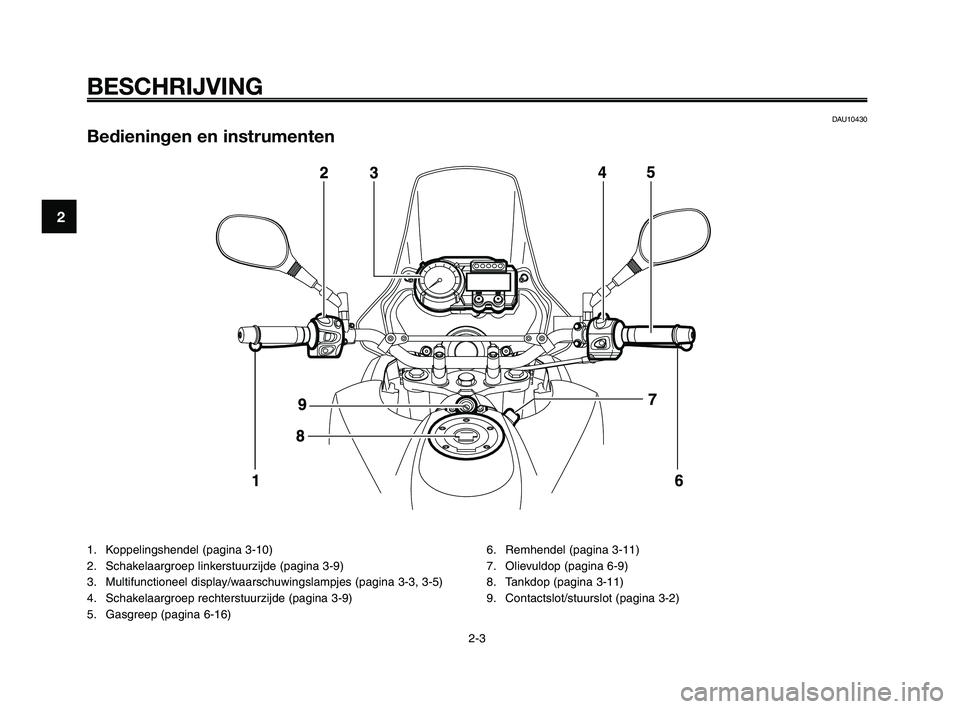

Bedieningen en instrumenten
1. Koppelingshendel (pagina 3-10)
2. Schakelaargroep linkerstuurzijde (pagina 3-9)
3. Multifunctioneel display/waarschuwingslampjes (pagina 3-3, 3-5)
4. Schakelaargroep rechterstuurzijde (pagina 3-9)
5. Gasgreep (pagina 6-16)6. Remhendel (pagina 3-11)
7. Olievuldop (pagina 6-9)
8. Tankdop (pagina 3-11)
9. Contactslot/stuurslot (pagina 3-2)
2-3
1
2
3
4
5
6
7
8
9
10

EUXT660Z 01-03 NL 7-04-2008 15:41 Pagina 14

1
2
3
4
5
6
7
8
9
10
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-5
DAUB1501

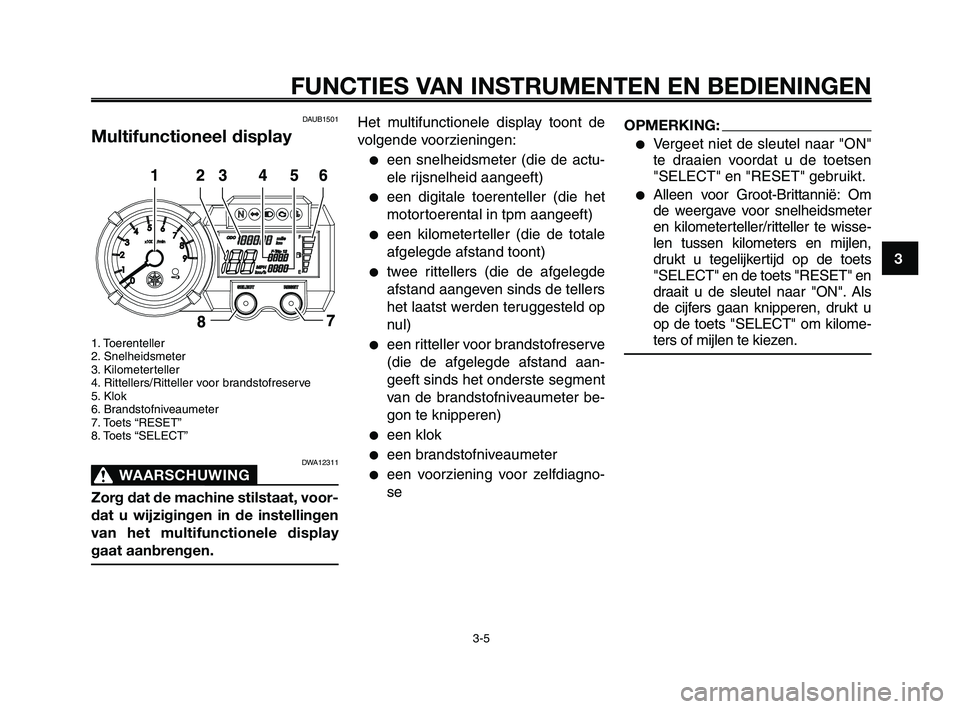

Multifunctioneel display
1. Toerenteller
2. Snelheidsmeter
3. Kilometerteller
4. Rittellers/Ritteller voor brandstofreserve
5. Klok
6. Brandstofniveaumeter
7. Toets “RESET”
8. Toets “SELECT”
DWA12311
WAARSCHUWING0
Zorg dat de machine stilstaat, voor-
dat u wijzigingen in de instellingen
van het multifunctionele display
gaat aanbrengen.
Het multifunctionele display toont de
volgende voorzieningen:
●een snelheidsmeter (die de actu-
ele rijsnelheid aangeeft)
●een digitale toerenteller (die het
motortoerental in tpm aangeeft)
●een kilometerteller (die de totale
afgelegde afstand toont)
●twee rittellers (die de afgelegde
afstand aangeven sinds de tellers
het laatst werden teruggesteld op
nul)
●een ritteller voor brandstofreserve
(die de afgelegde afstand aan-
geeft sinds het onderste segment
van de brandstofniveaumeter be-
gon te knipperen)
●een klok
●een brandstofniveaumeter
●een voorziening voor zelfdiagno-
se
OPMERKING:
●Vergeet niet de sleutel naar "ON"
te draaien voordat u de toetsen
"SELECT" en "RESET" gebruikt.
●Alleen voor Groot-Brittannië: Om
de weergave voor snelheidsmeter
en kilometerteller/ritteller te wisse-
len tussen kilometers en mijlen,
drukt u tegelijkertijd op de toets
"SELECT" en de toets "RESET" en
draait u de sleutel naar "ON". Als
de cijfers gaan knipperen, drukt u
op de toets "SELECT" om kilome-
ters of mijlen te kiezen.
XT660Z 01-03 NL 28-07-2008 16:00 Pagina 3-5

1
2
3
4
5
6
7
8
9
10
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-7

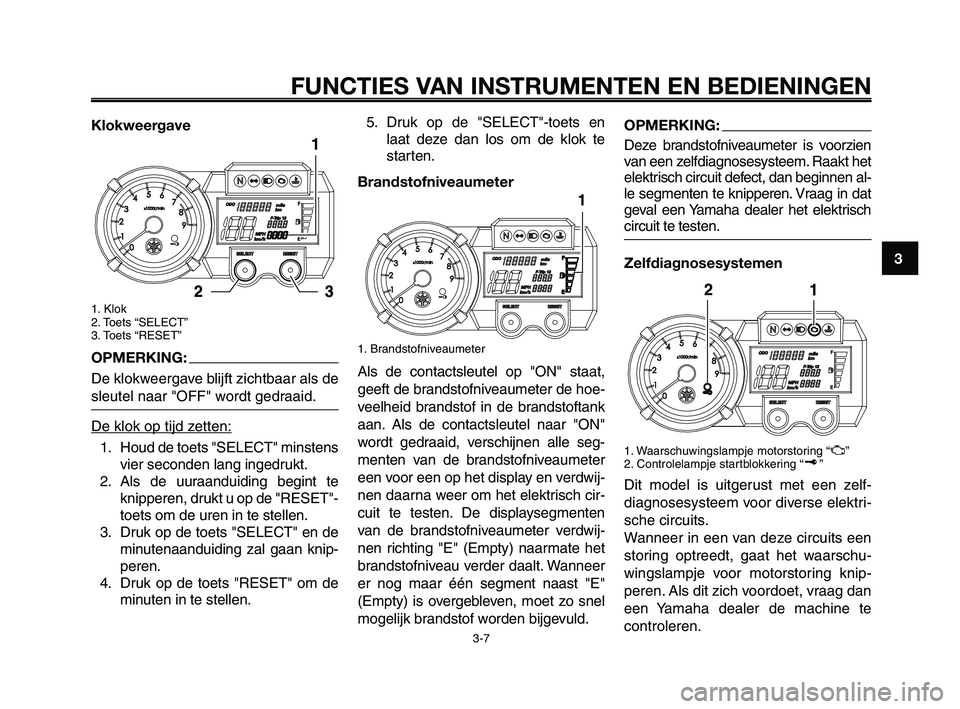

Klokweergave
1. Klok
2. Toets “SELECT”
3. Toets “RESET”
OPMERKING:
De klokweergave blijft zichtbaar als de
sleutel naar "OFF" wordt gedraaid.
De klok op tijd z
etten:
1. Houd de toets "SELECT" minstens
vier seconden lang ingedrukt.
2. Als de uuraanduiding begint te
knipperen, drukt u op de "RESET"-
toets om de uren in te stellen.
3. Druk op de toets "SELECT" en de
minutenaanduiding zal gaan knip-
peren.
4. Druk op de toets "RESET" om de
minuten in te stellen.
5. Druk op de "SELECT"-toets en
laat deze dan los om de klok te
starten.
Brandstofniveaumeter
1. Brandstofniveaumeter
Als de contactsleutel op "ON" staat,
geeft de brandstofniveaumeter de hoe-
veelheid brandstof in de brandstoftank
aan. Als de contactsleutel naar "ON"
wordt gedraaid, verschijnen alle seg-
menten van de brandstofniveaumeter
een voor een op het display en verdwij-
nen daarna weer om het elektrisch cir-
cuit te testen. De displaysegmenten
van de brandstofniveaumeter verdwij-
nen richting "E" (Empty) naarmate het
brandstofniveau verder daalt. Wanneer
er nog maar één segment naast "E"
(Empty) is overgebleven, moet zo snel
mogelijk brandstof worden bijgevuld.
OPMERKING:
Deze brandstofniveaumeter is voorzien
van een zelfdiagnosesysteem. Raakt het
elektrisch circuit defect, dan beginnen al-
le segmenten te knipperen. Vraag in dat
geval een Yamaha dealer het elektrisch
circuit te testen.
Zelfdiagnosesystemen
1. Waarschuwingslampje motorstoring “U”
2. Controlelampje startblokkering “ ”
Dit model is uitgerust met een zelf-
diagnosesysteem voor diverse elektri-
sche circuits.
Wanneer in een van deze circuits een
storing optreedt, gaat het waarschu-
wingslampje voor motorstoring knip-
peren. Als dit zich voordoet, vraag dan
een Yamaha dealer de machine te
controleren.
XT660Z 01-03 NL 30-07-2008 12:00 Pagina 3-7

INDEX
1
2
3
4
5
6
7
8
9
10
Koppelingshendel, vrije slag afstellen ........................................6-20
L Leutels................................................3-1
Lichtsignaalschakelaar .......................3-9
Luchtfilterelement en aftapslang, vervangen en reinigen ..................6-14
M Modelinformatiesticker .......................9-2
Motor, starten .....................................5-1
Motorolie en oliefilterelement .............6-9
Motorstoring, waarschuwingslampje ....3-4
Multifunctioneel display ......................3-5 Brandstofniveaumeter .....................3-7
Klokweergave .................................3-7
Ritteller- en toerentellerweergaven .....3-6
Toerenteller .....................................3-6
Zelfdiagnosesystemen ....................3-7
N Noodstopschakelaar ..........................3-9
O Oliefilterelement ...............................6-10
Ondersteunen van de motorfiets......6-36
P Parkeerlichtgloeilamp, vervangen ....6-34
Parkeren .............................................5-4
Periodiek onderhoud en kleinere reparaties ........................................6-1 Periodiek smeer- en
onderhoudsschema ........................6-2
Problemen oplossen ........................6-39 Oververhitte motor ........................6-41
Storingzoekschema's ....................6-40
R Rem- en koppelingshendels, controleren en smeren..................6-26
Remblokken, controleren .................6-21
Remhendel .......................................3-11
Rempedaal .......................................3-11 Smeren .........................................6-27
Remvloeistof ....................................6-22 Controleren van niveau.................6-22
Verversen ......................................6-23
Richtingaanwijzer, vervangen gloeilamp ......................................6-34
Richtingaanwijzerschakelaar ..............3-9
Richtingaanwijzers, controlelampje ....3-3
Ritteller- en toerentellerweergaven ....3-6
S Schakelaar alarmverlichting .............3-10
Schakelen ..........................................5-2
Schakelpedaal ..................................3-10
Schokdemperunit, afstellen..............3-16
Sleutelnummer ...................................9-1
Smeren van de aandrijfketting .........6-25
Smeren van de achterbrugscharnierpunten...........6-28 Smeren van de
achterwielophanging ......................6-27
Smeren van gasgreep en gaskabel ....6-26
Smeren van het rempedaal..............6-27
Smeren van kabels ..........................6-25
Smeren van rem- en
koppelingshendels ........................6-26
Smeren van zijstandaard .................6-27
Spaakwielen .....................................6-19
Spanning aandrijfketting...................6-23
Specificaties .......................................8-1
Stalling ...............................................7-3
Startblokkeersysteem.........................3-1
Startblokkering, controlelampje..........3-4
Starten van de motor .........................5-1
Startknop............................................3-9
Startspersysteem .............................3-17
Stationair toerental ...........................6-15
Storingzoekschema's .......................6-40
Stroomlijn- en framepanelen, verwijderen en aanbrengen ............6-6
Stuurschakelaars ...............................3-9 Claxonschakelaar ...........................3-9
Dimlichtschakelaar ..........................3-9
Lichtsignaalschakelaar ...................3-9
Noodstopschakelaar .......................3-9
Richtingaanwijzerschakelaar ..........3-9
Schakelaar alarmverlichting..........3-10
Startknop ........................................3-9
Stuurslot .............................................3-2
Stuursysteem, controleren ...............6-29

XT660Z 07-10 NL 7-04-2008 15:04 Pagina 2
