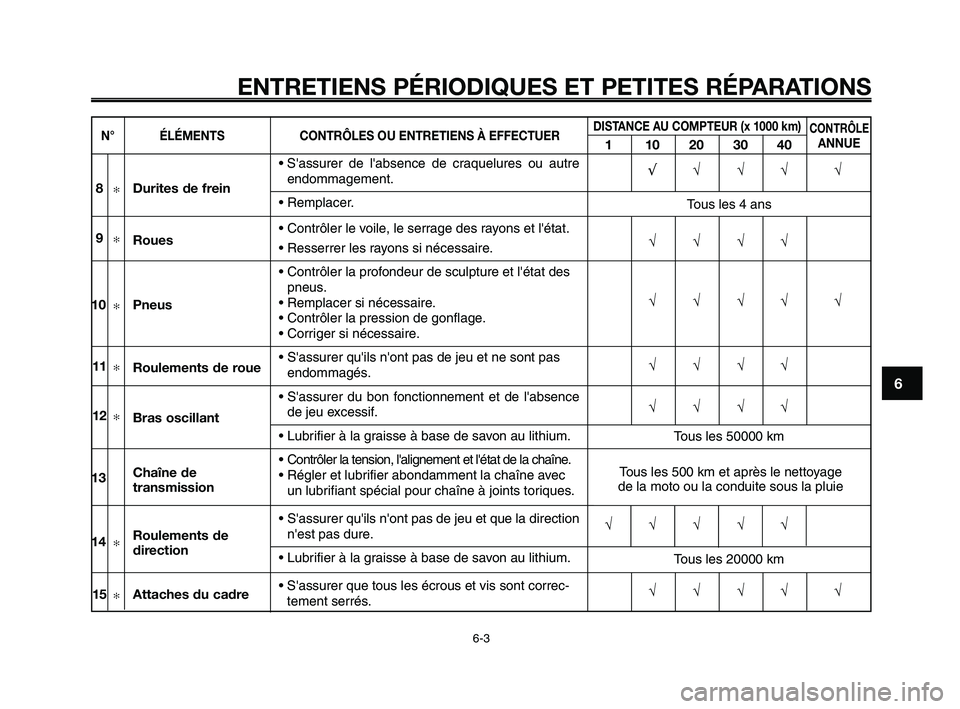

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-3
N° ÉLÉMENTS CONTRÔLES OU ENTRETIENS À EFFECTUERDISTANCE AU COMPTEUR (x 1000 km)
110203040
CONTRÔLEANNUE
√√√√ √
√√√√
√√√√ √
√√√√
√√√√
√√√√√
√√√√√ √√√√ √
8✻
9✻
10✻
11✻
12✻
13
14
✻
15✻
• S'assurer de l'absence de craquelures ou autre
endommagement.
• Remplacer.
• Contrôler le voile, le serrage des rayons et l'état.
• Resserrer les rayons si nécessaire.
• Contrôler la profondeur de sculpture et l'état des pneus.
• Remplacer si nécessaire.
• Contrôler la pression de gonflage.
• Corriger si nécessaire.
• S'assurer qu'ils n'ont pas de jeu et ne sont pas
endommagés.
• S'assurer du bon fonctionnement et de l'absence
de jeu excessif.
• Lubrifier à la graisse à base de savon au lithium.
• Contrôler la tension, l'alignement et l'état de la chaîne.
• Régler et lubrifier abondamment la chaîne avec
un lubrifiant spécial pour chaîne à joints toriques.
• S'assurer qu'ils n'ont pas de jeu et que la direction
n'est pas dure.
• Lubrifier à la graisse à base de savon au lithium.
• S'assurer que tous les écrous et vis sont correc- tement serrés. Tous les 4 ans
Durites de frein
Roues
Pneus
Roulements de roue
Bras oscillant
Chaîne de
transmission
Roulements de
direction
Attaches du cadre
Tous les 50000 km
Tous les 20000 km
Tous les 500 km et après le nettoyage
de la moto ou la conduite sous la pluie

XT660Z 04-06 FRA 13-03-2008 11:55 Pagina 6-3

1
2
3
4
5
6
7
8
9
10
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-19
Pneu avant :Taille :90/90-21M/C 54S
90/90-21M/C 54T
Fabricant/modèle : METZELER/TOURANCE
FRONT
MICHELIN/SIRAC
Pneu arrière : Taille :130/80-17M/C 65S
130/80-17M/C 65T
Fabricant/modèle : METZELER/TOURANCE
MICHELIN/SIRAC A
FWA10570
AVERTISSEMENT0
●Faire remplacer par un conces-
sionnaire Yamaha tout pneu
usé à l'excès. La conduite avec
des pneus usés compromet la
stabilité de la moto et est en
outre illégale.
●Le remplacement des pièces
se rapportant aux freins et aux
roues doit être confié à un
concessionnaire Yamaha, car
celui-ci possède les connais-
sances et l'expérience néces-
saires à ces travaux.
●La pose d'une rustine sur une
chambre à air crevée n'est pas
recommandée. En cas d'urgen-
ce toutefois, réparer la chambre
à air avec le plus grand soin,
puis la remplacer le plus tôt
possible par une pièce de bon-
ne qualité.

FAU21940
Roues à rayons
Pour assurer un fonctionnement opti-
mal, une longue durée de service et
une bonne sécurité de conduite,
prendre note des points suivants
concernant les roues.
●Avant chaque démarrage, il faut
s'assurer que les jantes de roue
ne sont pas craquelées, qu'elles
n'ont pas de saut et ne sont pas
voilées, et il faut contrôler le ser-
rage des rayons. Si une roue est
endommagée de quelque façon,
la faire remplacer par un conces-
sionnaire Yamaha. Ne jamais ten-
ter une quelconque réparation sur
une roue. Il faut remplacer toute
roue déformée ou craquelée.
●Il faut équilibrer une roue à
chaque fois que le pneu ou la
roue sont remplacés ou remis en
place après démontage. Une roue
mal équilibrée se traduit par un
mauvais rendement, une mauvai-
se tenue de route et réduit la du-
rée de service du pneu.
●Après avoir remplacé un pneu, évi-
ter de faire de la vitesse jusqu'à ce
que le pneu soit "rodé" et ait acquis
toutes ses caractéristiques.

XT660Z 04-06 FRA 13-03-2008 11:55 Pagina 6-19

1
2
3
4
5
6
7
8
9
10

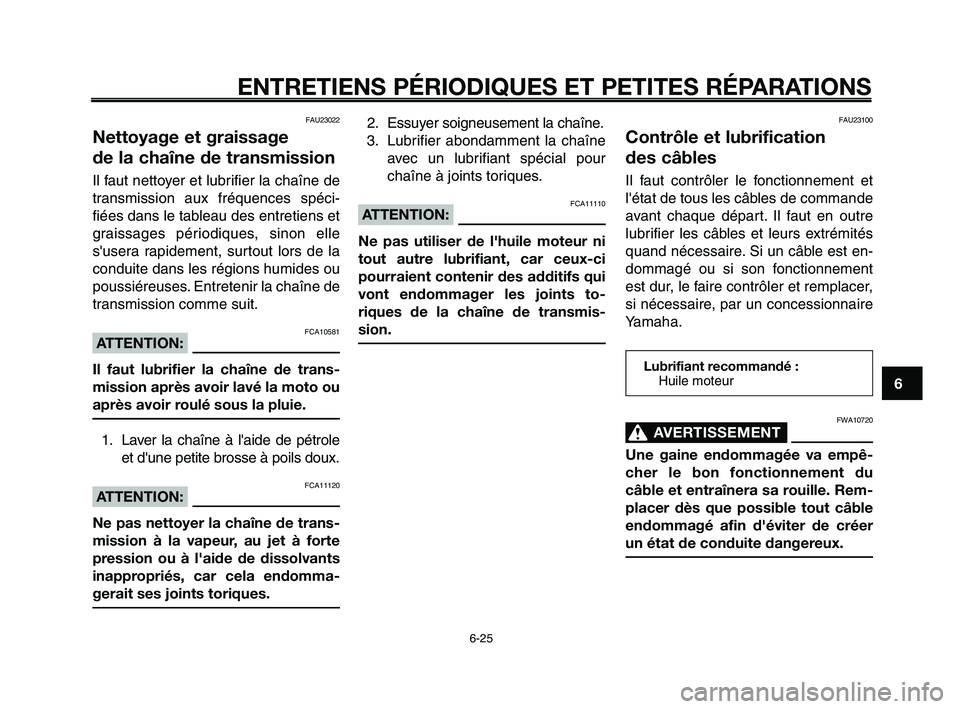

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-25
FAU23022
Nettoyage et graissage
de la chaîne de transmission
Il faut nettoyer et lubrifier la chaîne de
transmission aux fréquences spéci-
fiées dans le tableau des entretiens et
graissages périodiques, sinon elle
s'usera rapidement, surtout lors de la
conduite dans les régions humides ou
poussiéreuses. Entretenir la chaîne de
transmission comme suit.
FCA10581ATTENTION:
Il faut lubrifier la chaîne de trans-
mission après avoir lavé la moto ou
après avoir roulé sous la pluie.
1. Laver la chaîne à l'aide de pétrole et d'une petite brosse à poils doux.
FCA11120ATTENTION:
Ne pas nettoyer la chaîne de trans-
mission à la vapeur, au jet à forte
pression ou à l'aide de dissolvants
inappropriés, car cela endomma-
gerait ses joints toriques. 2. Essuyer soigneusement la chaîne.
3. Lubrifier abondamment la chaîne avec un lubrifiant spécial pour
chaîne à joints toriques.
FCA11110ATTENTION:
Ne pas utiliser de l'huile moteur ni
tout autre lubrifiant, car ceux-ci
pourraient contenir des additifs qui
vont endommager les joints to-
riques de la chaîne de transmis-
sion.
FAU23100
Contrôle et lubrification
des câbles
Il faut contrôler le fonctionnement et
l'état de tous les câbles de commande
avant chaque départ. Il faut en outre
lubrifier les câbles et leurs extrémités
quand nécessaire. Si un câble est en-
dommagé ou si son fonctionnement
est dur, le faire contrôler et remplacer,
si nécessaire, par un concessionnaire
Yamaha.
Lubrifiant recommandé : Huile moteur
FWA10720
AVERTISSEMENT0
Une gaine endommagée va empê-
cher le bon fonctionnement du
câble et entraînera sa rouille. Rem-
placer dès que possible tout câble
endommagé afin d'éviter de créer
un état de conduite dangereux.
