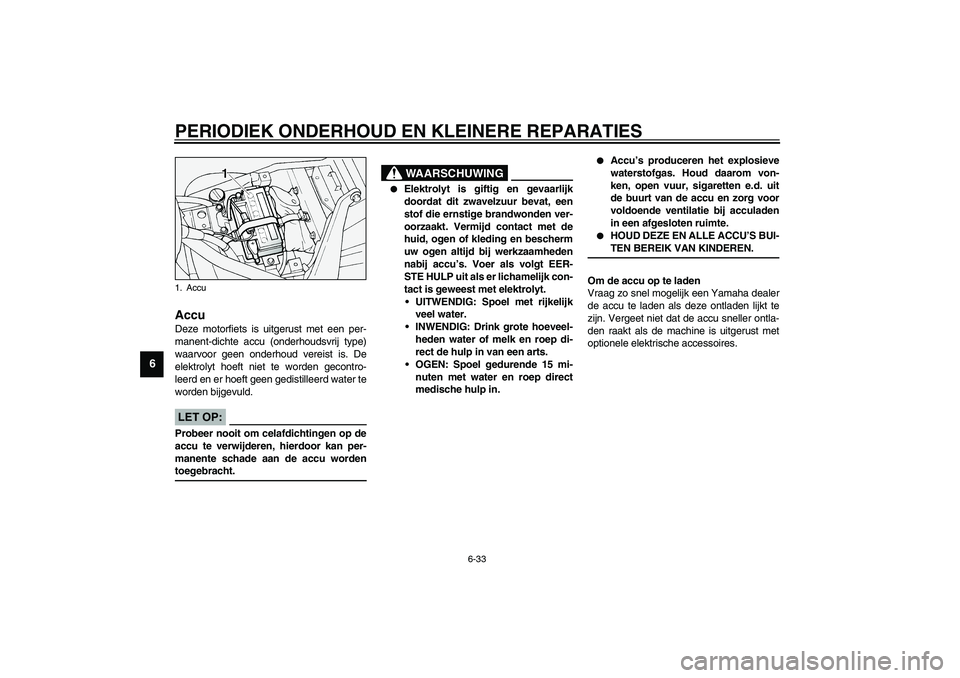

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-33
6
DAU00800
Accu Deze motorfiets is uitgerust met een per-
manent-dichte accu (onderhoudsvrij type)
waarvoor geen onderhoud vereist is. De
elektrolyt hoeft niet te worden gecontro-
leerd en er hoeft geen gedistilleerd water te
worden bijgevuld.
DC000101
LET OP:_ Probeer nooit om celafdichtingen op de
accu te verwijderen, hierdoor kan per-
manente schade aan de accu worden
toegebracht. _
DW000116
WAARSCHUWING
_

Elektrolyt is giftig en gevaarlijk
doordat dit zwavelzuur bevat, een
stof die ernstige brandwonden ver-
oorzaakt. Vermijd contact met de
huid, ogen of kleding en bescherm
uw ogen altijd bij werkzaamheden
nabij accu’s. Voer als volgt EER-
STE HULP uit als er lichamelijk con-
tact is geweest met elektrolyt.
UITWENDIG: Spoel met rijkelijk
veel water.
INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.


Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.


HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.
_Om de accu op te laden
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
1. AccuD_5ja.book Page 33 Saturday, August 18, 2001 9:27 AM

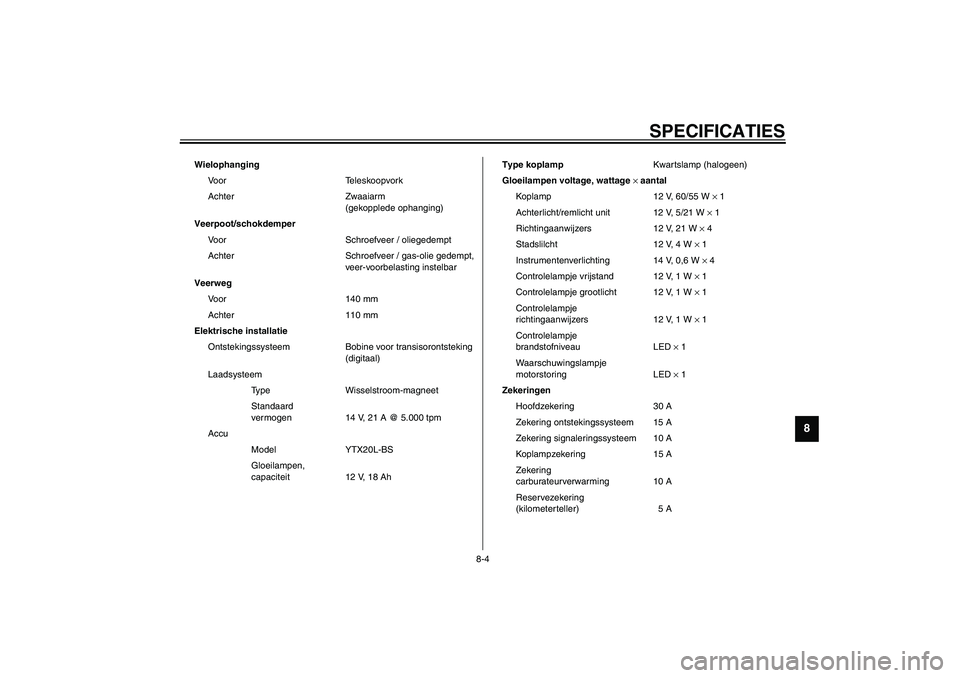

SPECIFICATIES
8-4
8
Wielophanging
Voor Teleskoopvork
Achter Zwaaiarm
(gekopplede ophanging)
Veerpoot/schokdemper
Voor Schroefveer / oliegedempt
Achter Schroefveer / gas-olie gedempt,
veer-voorbelasting instelbar
Veerweg
Voor 140 mm
Achter 110 mm
Elektrische installatie
Ontstekingssysteem Bobine voor transisorontsteking
(digitaal)
Laadsysteem
Type Wisselstroom-magneet
Standaard
vermogen 14 V, 21 A @ 5.000 tpm
Accu
Model YTX20L-BS
Gloeilampen,
capaciteit 12 V, 18 AhType koplampKwartslamp (halogeen)
Gloeilampen voltage, wattage × aantal
Koplamp 12 V, 60/55 W × 1
Achterlicht/remlicht unit 12 V, 5/21 W × 1
Richtingaanwijzers 12 V, 21 W × 4
Stadslilcht 12 V, 4 W × 1
Instrumentenverlichting 14 V, 0,6 W × 4
Controlelampje vrijstand 12 V, 1 W × 1
Controlelampje grootlicht 12 V, 1 W × 1
Controlelampje
richtingaanwijzers 12 V, 1 W × 1
Controlelampje
brandstofniveau LED × 1
Waarschuwingslampje
motorstoring LED × 1
Zekeringen
Hoofdzekering 30 A
Zekering ontstekingssysteem 15 A
Zekering signaleringssysteem 10 A
Koplampzekering 15 A
Zekering
carburateurverwarming 10 A
Reservezekering
(kilometerteller) 5 A
