ABS YAMAHA XV1600A 2002 Manuale duso (in Italian)

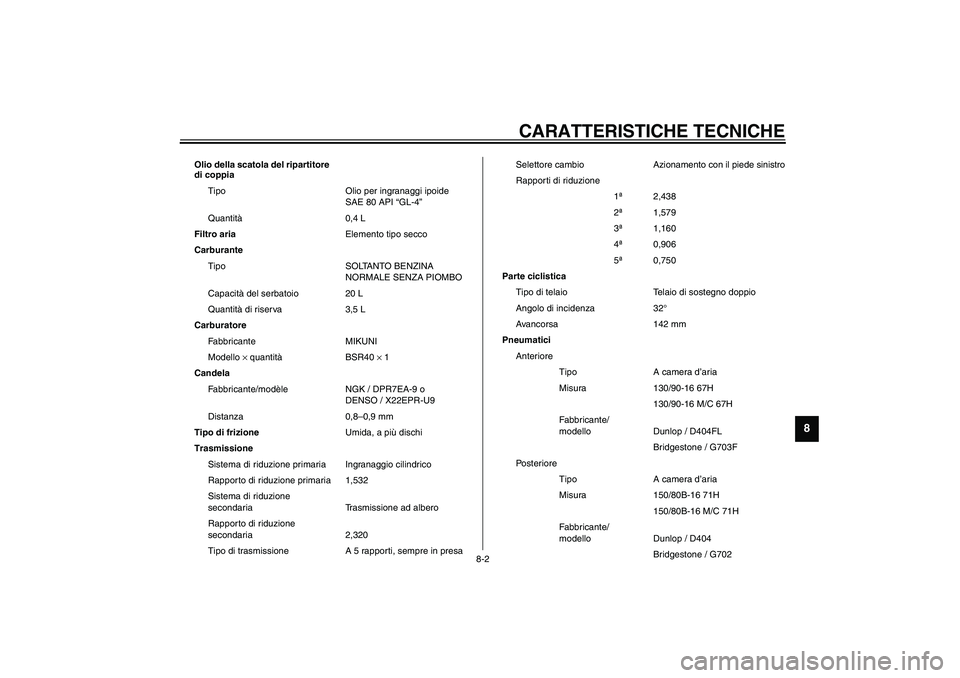

CARATTERISTICHE TECNICHE
8-2
8
Olio della scatola del ripartitore
di coppia
Tipo Olio per ingranaggi ipoide
SAE 80 API “GL-4”
Quantità0,4 L
Filtro ariaElemento tipo secco
Carburante
Tipo SOLTANTO BENZINA
NORMALE SENZA PIOMBO
Capacità del serbatoio 20 L
Quantità di riserva 3,5 L
Carburatore
Fa bb r i c a n t e M I KU N I
Modello × quantitàBSR40 × 1
Candela
Fa bb r i c a n t e / m o dèle NGK / DPR7EA-9 o
DENSO / X22EPR-U9
Distanza 0,8–0,9 mm
Tipo di frizioneUmida, a più dischi
Trasmissione
Sistema di riduzione primaria Ingranaggio cilindrico
Rapporto di riduzione primaria 1,532
Sistema di riduzione
secondaria Trasmissione ad albero
Rapporto di riduzione
secondaria 2,320
Tipo di trasmissione A 5 rapporti, sempre in presaSelettore cambio Azionamento con il piede sinistro
Rapporti di riduzione
1ª2,438
2ª1,579
3ª1,160
4ª0,906
5ª0,750
Parte ciclistica
Tipo di telaio Telaio di sostegno doppio
Angolo di incidenza 32°
Avancorsa 142 mm
Pneumatici
Anteriore
Tipo A camera d’aria
Misura 130/90-16 67H
130/90-16 M/C 67H
Fabbricante/
modello Dunlop / D404FL
Bridgestone / G703F
Po s t e r i o r e
Tipo A camera d’aria
Misura 150/80B-16 71H
150/80B-16 M/C 71H
Fabbricante/
modello Dunlop / D404
Bridgestone / G702
U5JAH3.book Page 2 Thursday, January 17, 2002 12:04 PM
