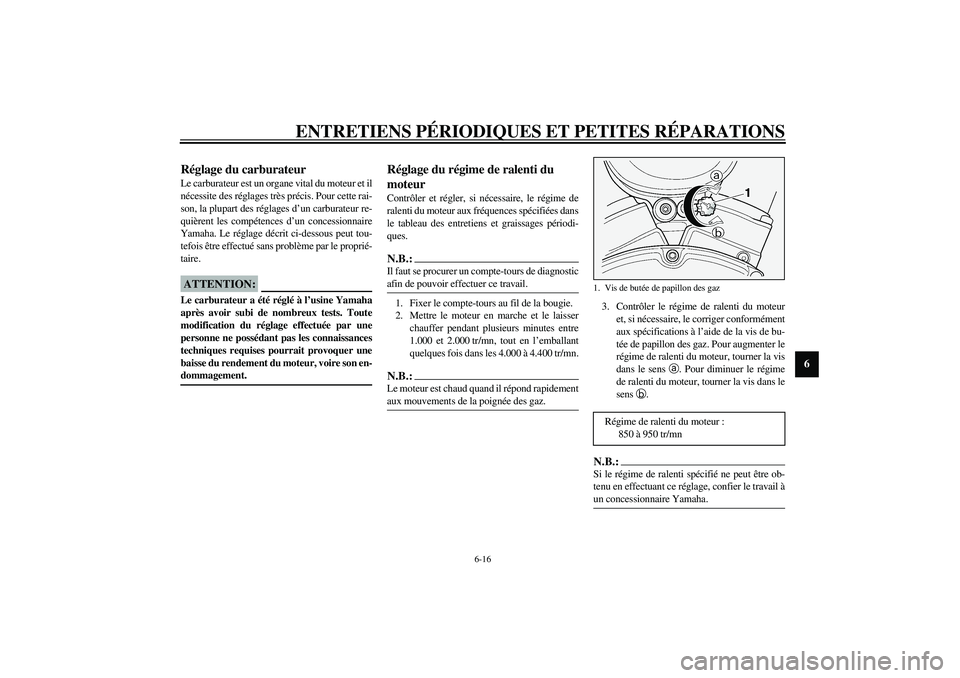

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-16
6
FAU00629
Réglage du carburateur Le carburateur est un organe vital du moteur et il
nécessite des réglages très précis. Pour cette rai-
son, la plupart des réglages d’un carburateur re-
quièrent les compétences d’un concessionnaire
Yamaha. Le réglage décrit ci-dessous peut tou-
tefois être effectué sans problème par le proprié-
taire.
FC000094
ATTENTION:_ Le carburateur a été réglé à l’usine Yamaha
après avoir subi de nombreux tests. Toute
modification du réglage effectuée par une
personne ne possédant pas les connaissances
techniques requises pourrait provoquer une
baisse du rendement du moteur, voire son en-
dommagement. _
FAU01168
Réglage du régime de ralenti du
moteur Contrôler et régler, si nécessaire, le régime de
ralenti du moteur aux fréquences spécifiées dans
le tableau des entretiens et graissages périodi-
ques.N.B.:_ Il faut se procurer un compte-tours de diagnostic
afin de pouvoir effectuer ce travail. _1. Fixer le compte-tours au fil de la bougie.
2. Mettre le moteur en marche et le laisser
chauffer pendant plusieurs minutes entre
1.000 et 2.000 tr/mn, tout en l’emballant
quelques fois dans les 4.000 à 4.400 tr/mn.N.B.:_ Le moteur est chaud quand il répond rapidement
aux mouvements de la poignée des gaz. _
3. Contrôler le régime de ralenti du moteur
et, si nécessaire, le corriger conformément
aux spécifications à l’aide de la vis de bu-
tée de papillon des gaz. Pour augmenter le
régime de ralenti du moteur, tourner la vis
dans le sens
a. Pour diminuer le régime
de ralenti du moteur, tourner la vis dans le
sens
b.N.B.:_ Si le régime de ralenti spécifié ne peut être ob-
tenu en effectuant ce réglage, confier le travail à
un concessionnaire Yamaha. _ 1. Vis de butée de papillon des gazRégime de ralenti du moteur :
850 à 950 tr/mn
F_5ja.book Page 16 Saturday, August 18, 2001 3:02 PM

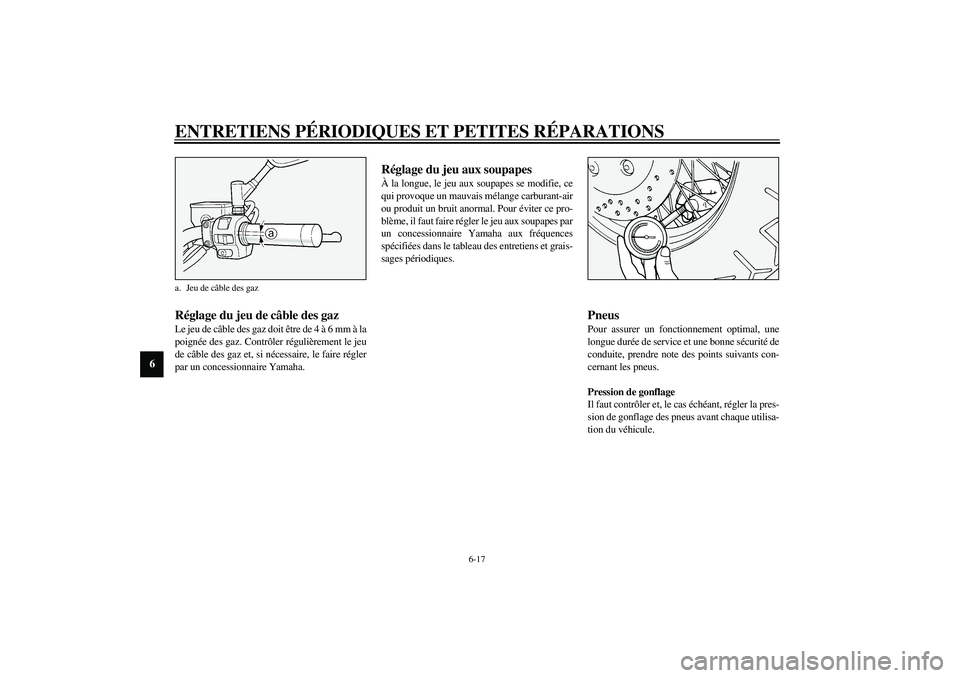

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-17
6
FAU00635
Réglage du jeu de câble des gaz Le jeu de câble des gaz doit être de 4 à 6 mm à la
poignée des gaz. Contrôler régulièrement le jeu
de câble des gaz et, si nécessaire, le faire régler
par un concessionnaire Yamaha.
FAU00637
Réglage du jeu aux soupapes À la longue, le jeu aux soupapes se modifie, ce
qui provoque un mauvais mélange carburant-air
ou produit un bruit anormal. Pour éviter ce pro-
blème, il faut faire régler le jeu aux soupapes par
un concessionnaire Yamaha aux fréquences
spécifiées dans le tableau des entretiens et grais-
sages périodiques.
FAU01848
Pneus Pour assurer un fonctionnement optimal, une
longue durée de service et une bonne sécurité de
conduite, prendre note des points suivants con-
cernant les pneus.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la pres-
sion de gonflage des pneus avant chaque utilisa-
tion du véhicule.
a. Jeu de câble des gazF_5ja.book Page 17 Saturday, August 18, 2001 3:02 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-18
6

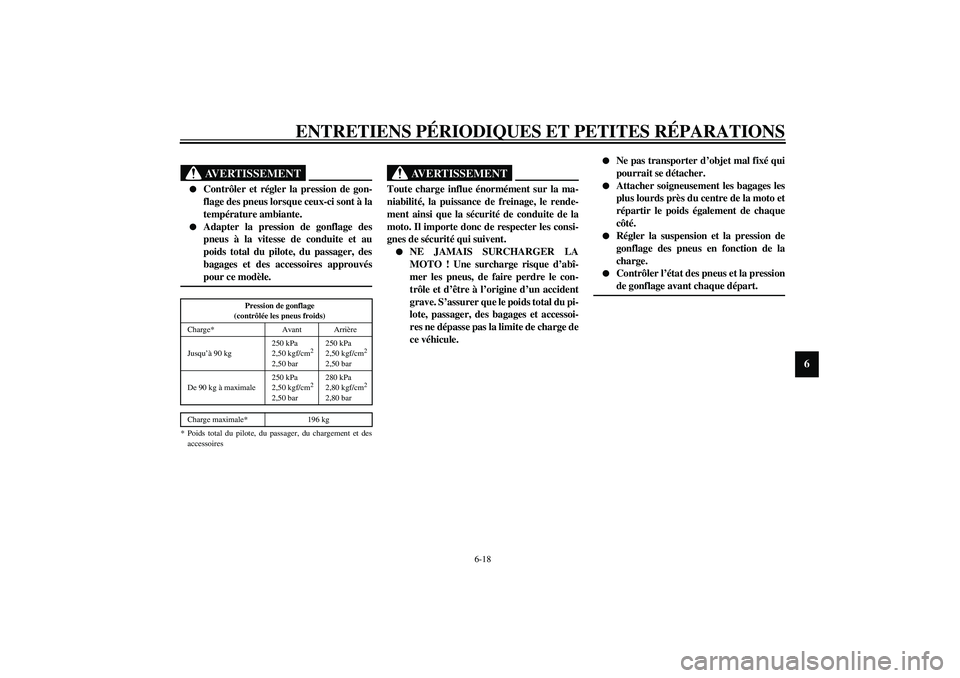

FW000082
AVERTISSEMENT
_

Contrôler et régler la pression de gon-
flage des pneus lorsque ceux-ci sont à la
température ambiante.


Adapter la pression de gonflage des
pneus à la vitesse de conduite et au
poids total du pilote, du passager, des
bagages et des accessoires approuvés
pour ce modèle.
_CE-01F
CE-07FFWA00012
AVERTISSEMENT
_ Toute charge influe énormément sur la ma-
niabilité, la puissance de freinage, le rende-
ment ainsi que la sécurité de conduite de la
moto. Il importe donc de respecter les consi-
gnes de sécurité qui suivent.

NE JAMAIS SURCHARGER LA
MOTO ! Une surcharge risque d’abî-
mer les pneus, de faire perdre le con-
trôle et d’être à l’origine d’un accident
grave. S’assurer que le poids total du pi-
lote, passager, des bagages et accessoi-
res ne dépasse pas la limite de charge de
ce véhicule.


Ne pas transporter d’objet mal fixé qui
pourrait se détacher.


Attacher soigneusement les bagages les
plus lourds près du centre de la moto et
répartir le poids également de chaque
côté.


Régler la suspension et la pression de
gonflage des pneus en fonction de la
charge.


Contrôler l’état des pneus et la pression
de gonflage avant chaque départ.
_
Pression de gonflage
(contrôlée les pneus froids)
Charge* Avant Arrière
Jusqu’à 90 kg250 kPa
2,50 kgf/cm
2
2,50 bar250 kPa
2,50 kgf/cm
2
2,50 bar
De 90 kg à maximale250 kPa
2,50 kgf/cm
2
2,50 bar280 kPa
2,80 kgf/cm
2
2,80 bar
Charge maximale* 196 kg
* Poids total du pilote, du passager, du chargement et des
accessoires
F_5ja.book Page 18 Saturday, August 18, 2001 3:02 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-19
6

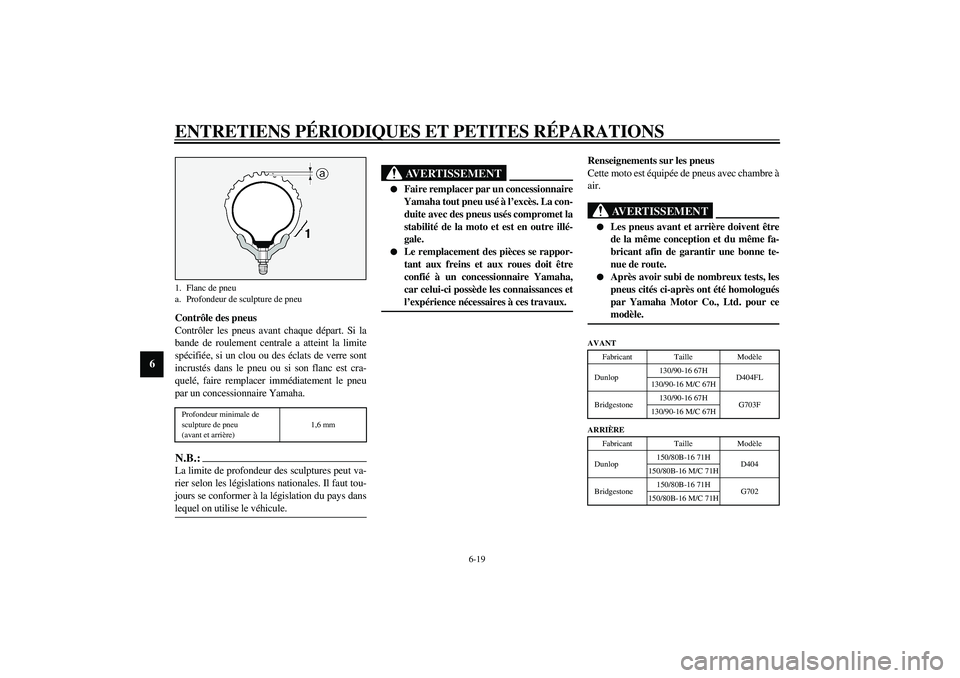

Contrôle des pneus
Contrôler les pneus avant chaque départ. Si la
bande de roulement centrale a atteint la limite
spécifiée, si un clou ou des éclats de verre sont
incrustés dans le pneu ou si son flanc est cra-
quelé, faire remplacer immédiatement le pneu
par un concessionnaire Yamaha.CE-08FN.B.:_ La limite de profondeur des sculptures peut va-
rier selon les législations nationales. Il faut tou-
jours se conformer à la législation du pays dans
lequel on utilise le véhicule. _
FW000079
AVERTISSEMENT
_

Faire remplacer par un concessionnaire
Yamaha tout pneu usé à l’excès. La con-
duite avec des pneus usés compromet la
stabilité de la moto et est en outre illé-
gale.


Le remplacement des pièces se rappor-
tant aux freins et aux roues doit être
confié à un concessionnaire Yamaha,
car celui-ci possède les connaissances et
l’expérience nécessaires à ces travaux.
_
Renseignements sur les pneus
Cette moto est équipée de pneus avec chambre à
air.
FW000078
AVERTISSEMENT
_

Les pneus avant et arrière doivent être
de la même conception et du même fa-
bricant afin de garantir une bonne te-
nue de route.


Après avoir subi de nombreux tests, les
pneus cités ci-après ont été homologués
par Yamaha Motor Co., Ltd. pour ce
modèle.
_CE-10F
1. Flanc de pneu
a. Profondeur de sculpture de pneuProfondeur minimale de
sculpture de pneu
(avant et arrière)1,6 mm
AVANT
Fabricant Taille Modèle
Dunlop130/90-16 67H
D404FL
130/90-16 M/C 67H
Bridgestone130/90-16 67H
G703F
130/90-16 M/C 67H
ARRIÈRE
Fabricant Taille Modèle
Dunlop150/80B-16 71H
D404
150/80B-16 M/C 71H
Bridgestone150/80B-16 71H
G702
150/80B-16 M/C 71H
F_5ja.book Page 19 Saturday, August 18, 2001 3:02 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-20
6
FAU00681

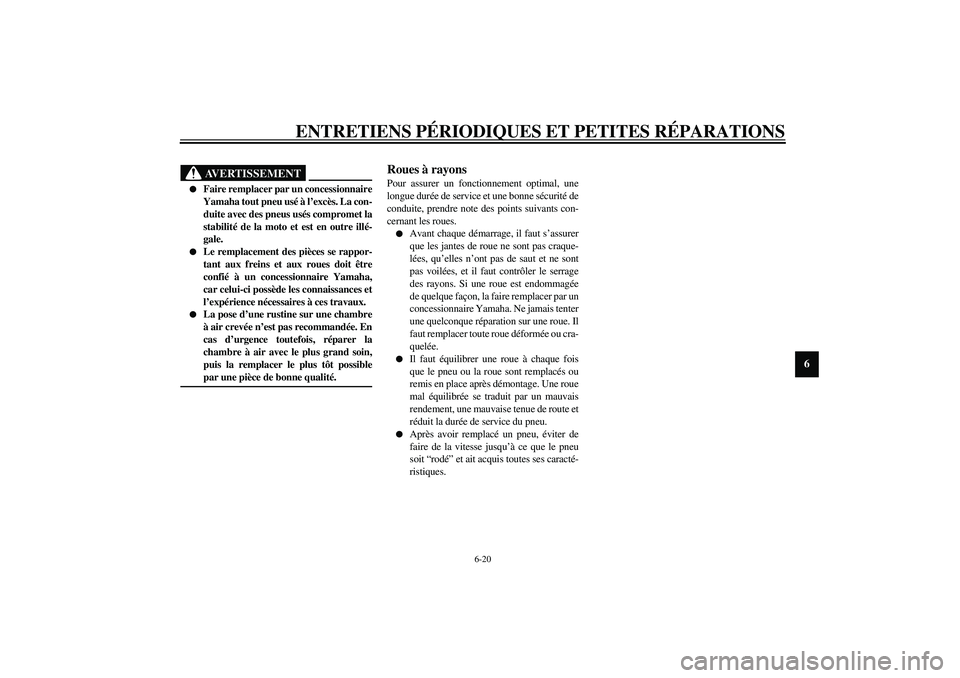

AVERTISSEMENT
_

Faire remplacer par un concessionnaire
Yamaha tout pneu usé à l’excès. La con-
duite avec des pneus usés compromet la
stabilité de la moto et est en outre illé-
gale.


Le remplacement des pièces se rappor-
tant aux freins et aux roues doit être
confié à un concessionnaire Yamaha,
car celui-ci possède les connaissances et
l’expérience nécessaires à ces travaux.


La pose d’une rustine sur une chambre
à air crevée n’est pas recommandée. En
cas d’urgence toutefois, réparer la
chambre à air avec le plus grand soin,
puis la remplacer le plus tôt possible
par une pièce de bonne qualité.
_
FAU00685
Roues à rayons Pour assurer un fonctionnement optimal, une
longue durée de service et une bonne sécurité de
conduite, prendre note des points suivants con-
cernant les roues.

Avant chaque démarrage, il faut s’assurer
que les jantes de roue ne sont pas craque-
lées, qu’elles n’ont pas de saut et ne sont
pas voilées, et il faut contrôler le serrage
des rayons. Si une roue est endommagée
de quelque façon, la faire remplacer par un
concessionnaire Yamaha. Ne jamais tenter
une quelconque réparation sur une roue. Il
faut remplacer toute roue déformée ou cra-
quelée.


Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés ou
remis en place après démontage. Une roue
mal équilibrée se traduit par un mauvais
rendement, une mauvaise tenue de route et
réduit la durée de service du pneu.


Après avoir remplacé un pneu, éviter de
faire de la vitesse jusqu’à ce que le pneu
soit “rodé” et ait acquis toutes ses caracté-
ristiques.
F_5ja.book Page 20 Saturday, August 18, 2001 3:02 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-21
6
FAU00694

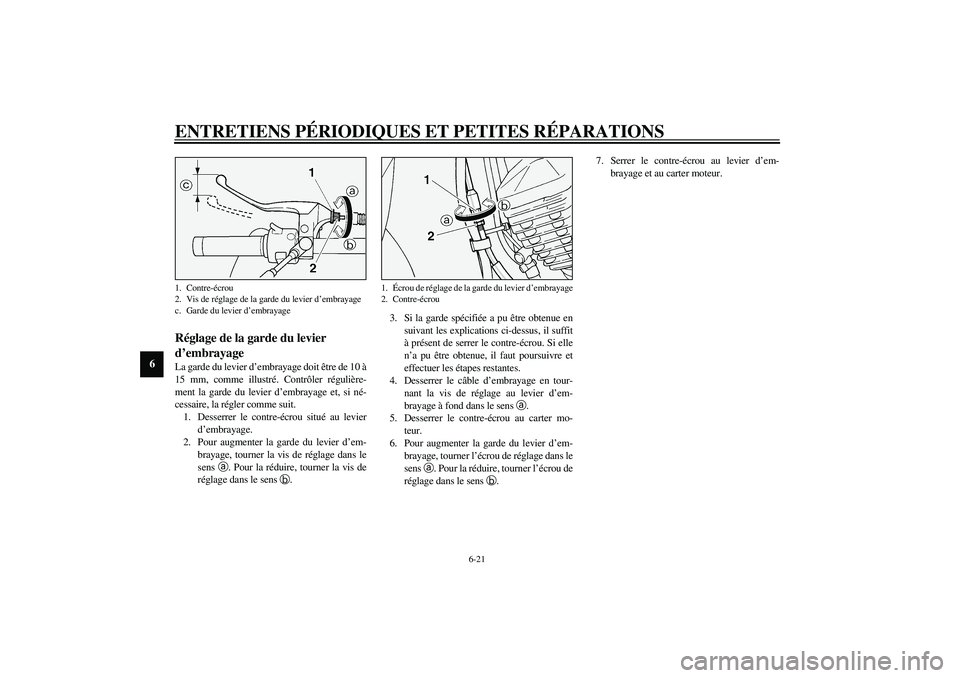

Réglage de la garde du levier
d’embrayage La garde du levier d’embrayage doit être de 10 à
15 mm, comme illustré. Contrôler régulière-
ment la garde du levier d’embrayage et, si né-
cessaire, la régler comme suit.
1. Desserrer le contre-écrou situé au levier
d’embrayage.
2. Pour augmenter la garde du levier d’em-
brayage, tourner la vis de réglage dans le
sens
a. Pour la réduire, tourner la vis de
réglage dans le sens
b.3. Si la garde spécifiée a pu être obtenue en
suivant les explications ci-dessus, il suffit
à présent de serrer le contre-écrou. Si elle
n’a pu être obtenue, il faut poursuivre et
effectuer les étapes restantes.
4. Desserrer le câble d’embrayage en tour-
nant la vis de réglage au levier d’em-
brayage à fond dans le sens
a.
5. Desserrer le contre-écrou au carter mo-
teur.
6. Pour augmenter la garde du levier d’em-
brayage, tourner l’écrou de réglage dans le
sens
a. Pour la réduire, tourner l’écrou de
réglage dans le sens
b.7. Serrer le contre-écrou au levier d’em-
brayage et au carter moteur.1. Contre-écrou
2. Vis de réglage de la garde du levier d’embrayage
c. Garde du levier d’embrayage
1.Écrou de réglage de la garde du levier d’embrayage
2. Contre-écrou
F_5ja.book Page 21 Saturday, August 18, 2001 3:02 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-22
6
FAU00696

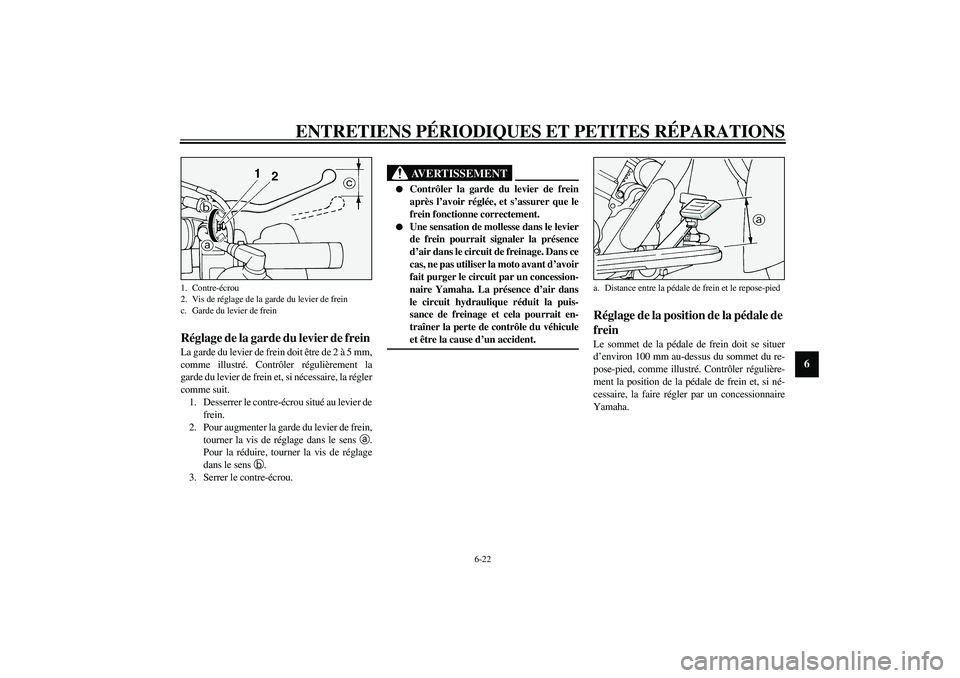

Réglage de la garde du levier de frein La garde du levier de frein doit être de 2 à 5 mm,
comme illustré. Contrôler régulièrement la
garde du levier de frein et, si nécessaire, la régler
comme suit.
1. Desserrer le contre-écrou situé au levier de
frein.
2. Pour augmenter la garde du levier de frein,
tourner la vis de réglage dans le sens
a.
Pour la réduire, tourner la vis de réglage
dans le sens
b.
3. Serrer le contre-écrou.
FW000099
AVERTISSEMENT
_

Contrôler la garde du levier de frein
après l’avoir réglée, et s’assurer que le
frein fonctionne correctement.


Une sensation de mollesse dans le levier
de frein pourrait signaler la présence
d’air dans le circuit de freinage. Dans ce
cas, ne pas utiliser la moto avant d’avoir
fait purger le circuit par un concession-
naire Yamaha. La présence d’air dans
le circuit hydraulique réduit la puis-
sance de freinage et cela pourrait en-
traîner la perte de contrôle du véhicule
et être la cause d’un accident.
_
FAU01746
Réglage de la position de la pédale de
frein Le sommet de la pédale de frein doit se situer
d’environ 100 mm au-dessus du sommet du re-
pose-pied, comme illustré. Contrôler régulière-
ment la position de la pédale de frein et, si né-
cessaire, la faire régler par un concessionnaire
Yamaha.
1. Contre-écrou
2. Vis de réglage de la garde du levier de frein
c. Garde du levier de frein
a. Distance entre la pédale de frein et le repose-pied
F_5ja.book Page 22 Saturday, August 18, 2001 3:02 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-23
6

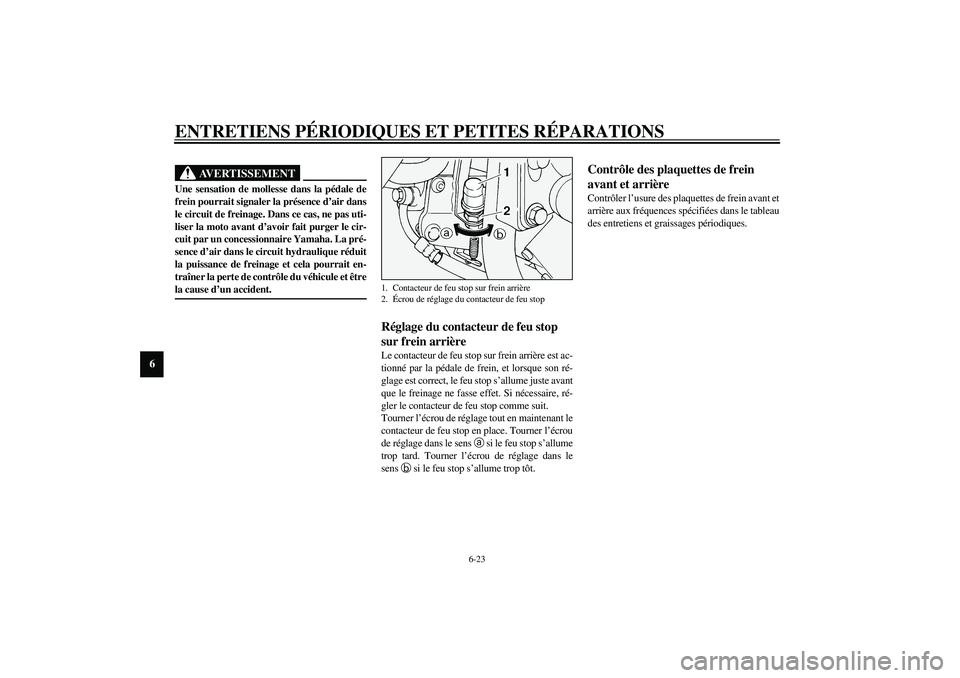

FW000109
AVERTISSEMENT
_ Une sensation de mollesse dans la pédale de
frein pourrait signaler la présence d’air dans
le circuit de freinage. Dans ce cas, ne pas uti-
liser la moto avant d’avoir fait purger le cir-
cuit par un concessionnaire Yamaha. La pré-
sence d’air dans le circuit hydraulique réduit
la puissance de freinage et cela pourrait en-
traîner la perte de contrôle du véhicule et être
la cause d’un accident. _
FAU00713
Réglage du contacteur de feu stop
sur frein arrière Le contacteur de feu stop sur frein arrière est ac-
tionné par la pédale de frein, et lorsque son ré-
glage est correct, le feu stop s’allume juste avant
que le freinage ne fasse effet. Si nécessaire, ré-
gler le contacteur de feu stop comme suit.
Tourner l’écrou de réglage tout en maintenant le
contacteur de feu stop en place. Tourner l’écrou
de réglage dans le sens
a si le feu stop s’allume
trop tard. Tourner l’écrou de réglage dans le
sens
b si le feu stop s’allume trop tôt.
FAU00721
Contrôle des plaquettes de frein
avant et arrière Contrôler l’usure des plaquettes de frein avant et
arrière aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques.
1. Contacteur de feu stop sur frein arrière
2.Écrou de réglage du contacteur de feu stop
F_5ja.book Page 23 Saturday, August 18, 2001 3:02 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-24
6
FAU03938

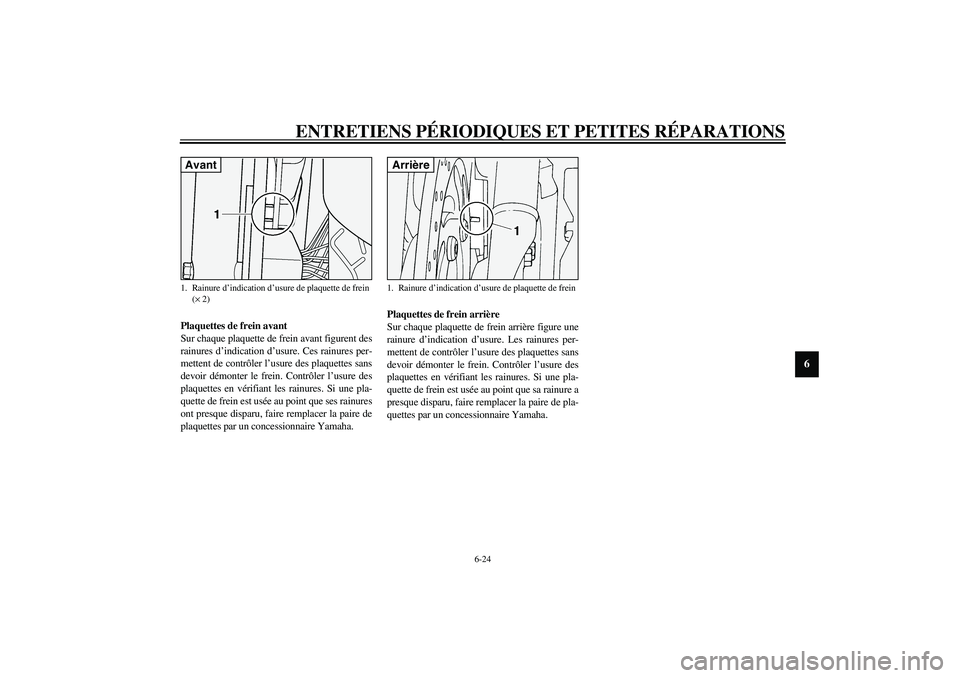

Plaquettes de frein avant
Sur chaque plaquette de frein avant figurent des
rainures d’indication d’usure. Ces rainures per-
mettent de contrôler l’usure des plaquettes sans
devoir démonter le frein. Contrôler l’usure des
plaquettes en vérifiant les rainures. Si une pla-
quette de frein est usée au point que ses rainures
ont presque disparu, faire remplacer la paire de
plaquettes par un concessionnaire Yamaha.
FAU03939
Plaquettes de frein arrière
Sur chaque plaquette de frein arrière figure une
rainure d’indication d’usure. Les rainures per-
mettent de contrôler l’usure des plaquettes sans
devoir démonter le frein. Contrôler l’usure des
plaquettes en vérifiant les rainures. Si une pla-
quette de frein est usée au point que sa rainure a
presque disparu, faire remplacer la paire de pla-
quettes par un concessionnaire Yamaha.
1. Rainure d’indication d’usure de plaquette de frein
(× 2)Avant
1. Rainure d’indication d’usure de plaquette de freinArrière
F_5ja.book Page 24 Saturday, August 18, 2001 3:02 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-25
6
FAU03294

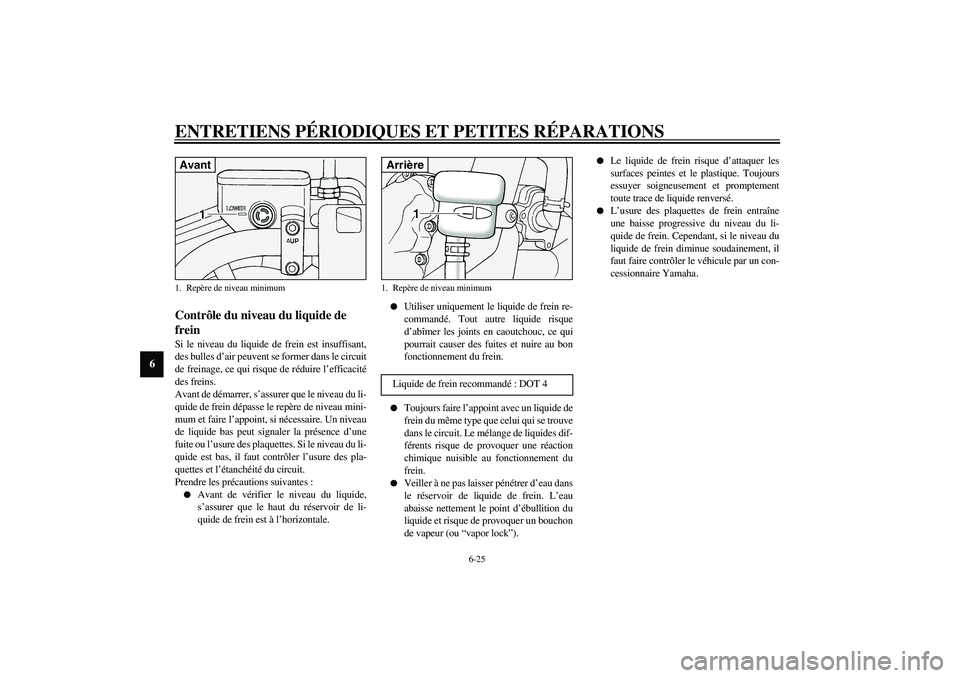

Contrôle du niveau du liquide de
frein Si le niveau du liquide de frein est insuffisant,
des bulles d’air peuvent se former dans le circuit
de freinage, ce qui risque de réduire l’efficacité
des freins.
Avant de démarrer, s’assurer que le niveau du li-
quide de frein dépasse le repère de niveau mini-
mum et faire l’appoint, si nécessaire. Un niveau
de liquide bas peut signaler la présence d’une
fuite ou l’usure des plaquettes. Si le niveau du li-
quide est bas, il faut contrôler l’usure des pla-
quettes et l’étanchéité du circuit.
Prendre les précautions suivantes :

Avant de vérifier le niveau du liquide,
s’assurer que le haut du réservoir de li-
quide de frein est à l’horizontale.


Utiliser uniquement le liquide de frein re-
commandé. Tout autre liquide risque
d’abîmer les joints en caoutchouc, ce qui
pourrait causer des fuites et nuire au bon
fonctionnement du frein.


Toujours faire l’appoint avec un liquide de
frein du même type que celui qui se trouve
dans le circuit. Le mélange de liquides dif-
férents risque de provoquer une réaction
chimique nuisible au fonctionnement du
frein.


Veiller à ne pas laisser pénétrer d’eau dans
le réservoir de liquide de frein. L’eau
abaisse nettement le point d’ébullition du
liquide et risque de provoquer un bouchon
de vapeur (ou “vapor lock”).


Le liquide de frein risque d’attaquer les
surfaces peintes et le plastique. Toujours
essuyer soigneusement et promptement
toute trace de liquide renversé.


L’usure des plaquettes de frein entraîne
une baisse progressive du niveau du li-
quide de frein. Cependant, si le niveau du
liquide de frein diminue soudainement, il
faut faire contrôler le véhicule par un con-
cessionnaire Yamaha.
1. Repère de niveau minimumAvant
1. Repère de niveau minimum
Liquide de frein recommandé : DOT 4Arrière
F_5ja.book Page 25 Saturday, August 18, 2001 3:02 PM
