YAMAHA XV1900A 2007 Instructieboekje (in Dutch)

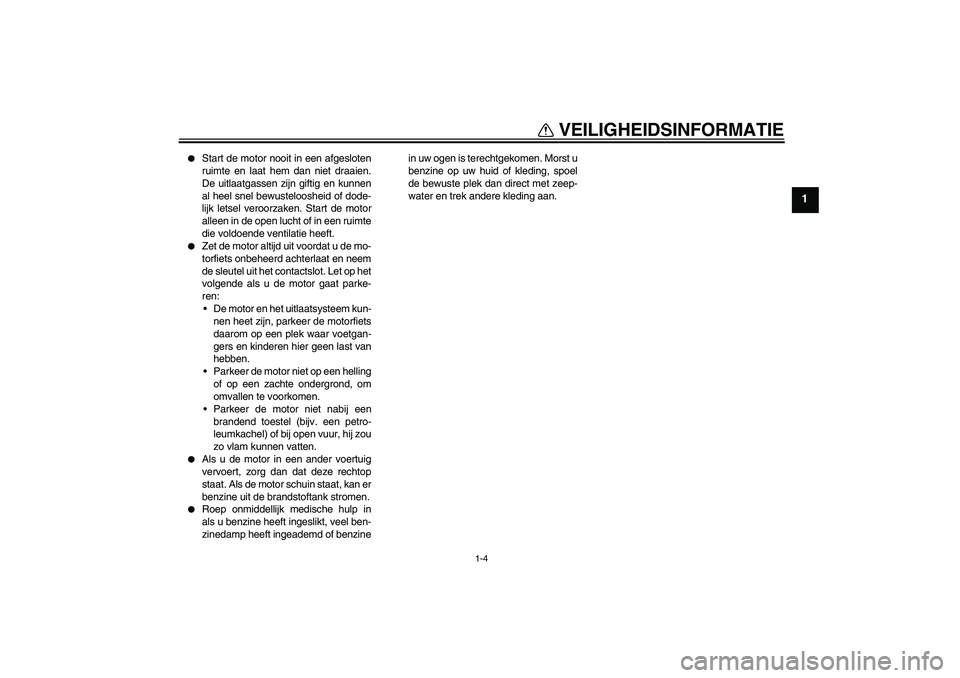

VEILIGHEIDSINFORMATIE
1-4
1


Start de motor nooit in een afgesloten
ruimte en laat hem dan niet draaien.
De uitlaatgassen zijn giftig en kunnen
al heel snel bewusteloosheid of dode-
lijk letsel veroorzaken. Start de motor
alleen in de open lucht of in een ruimte
die voldoende ventilatie heeft.


Zet de motor altijd uit voordat u de mo-
torfiets onbeheerd achterlaat en neem
de sleutel uit het contactslot. Let op het
volgende als u de motor gaat parke-
ren:
De motor en het uitlaatsysteem kun-
nen heet zijn, parkeer de motorfiets
daarom op een plek waar voetgan-
gers en kinderen hier geen last van
hebben.
Parkeer de motor niet op een helling
of op een zachte ondergrond, om
omvallen te voorkomen.
Parkeer de motor niet nabij een
brandend toestel (bijv. een petro-
leumkachel) of bij open vuur, hij zou
zo vlam kunnen vatten.


Als u de motor in een ander voertuig
vervoert, zorg dan dat deze rechtop
staat. Als de motor schuin staat, kan er
benzine uit de brandstoftank stromen.


Roep onmiddellijk medische hulp in
als u benzine heeft ingeslikt, veel ben-
zinedamp heeft ingeademd of benzinein uw ogen is terechtgekomen. Morst u
benzine op uw huid of kleding, spoel
de bewuste plek dan direct met zeep-
water en trek andere kleding aan.
U5C4D1D0.book Page 4 Monday, November 13, 2006 2:45 PM

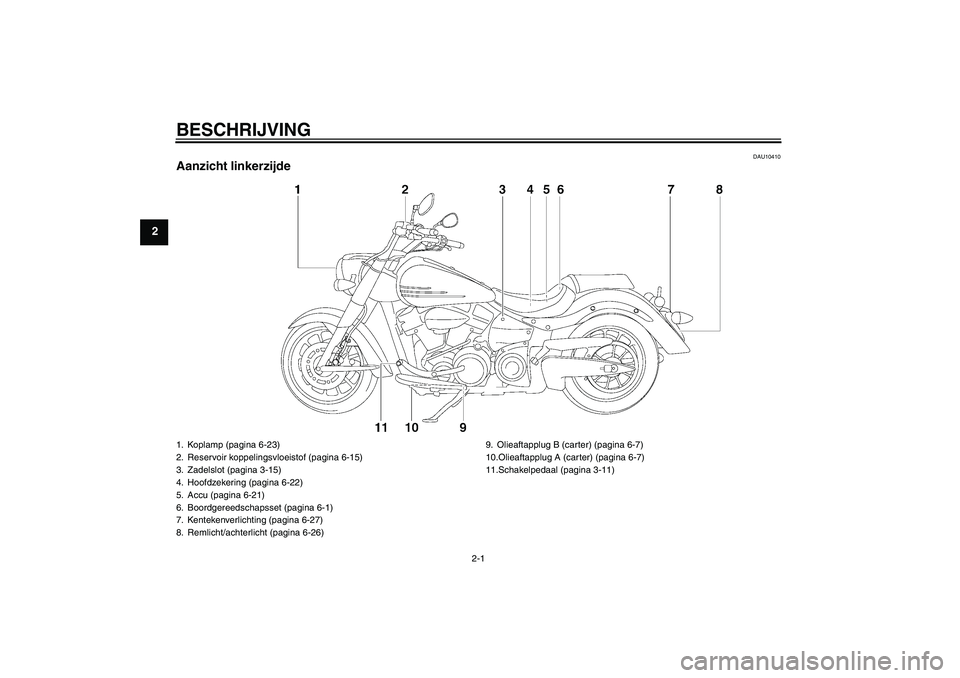

BESCHRIJVING
2-1
2
DAU10410
Aanzicht linkerzijde1. Koplamp (pagina 6-23)
2. Reservoir koppelingsvloeistof (pagina 6-15)
3. Zadelslot (pagina 3-15)
4. Hoofdzekering (pagina 6-22)
5. Accu (pagina 6-21)
6. Boordgereedschapsset (pagina 6-1)
7. Kentekenverlichting (pagina 6-27)
8. Remlicht/achterlicht (pagina 6-26)9. Olieaftapplug B (carter) (pagina 6-7)
10.Olieaftapplug A (carter) (pagina 6-7)
11.Schakelpedaal (pagina 3-11)U5C4D1D0.book Page 1 Monday, November 13, 2006 2:45 PM

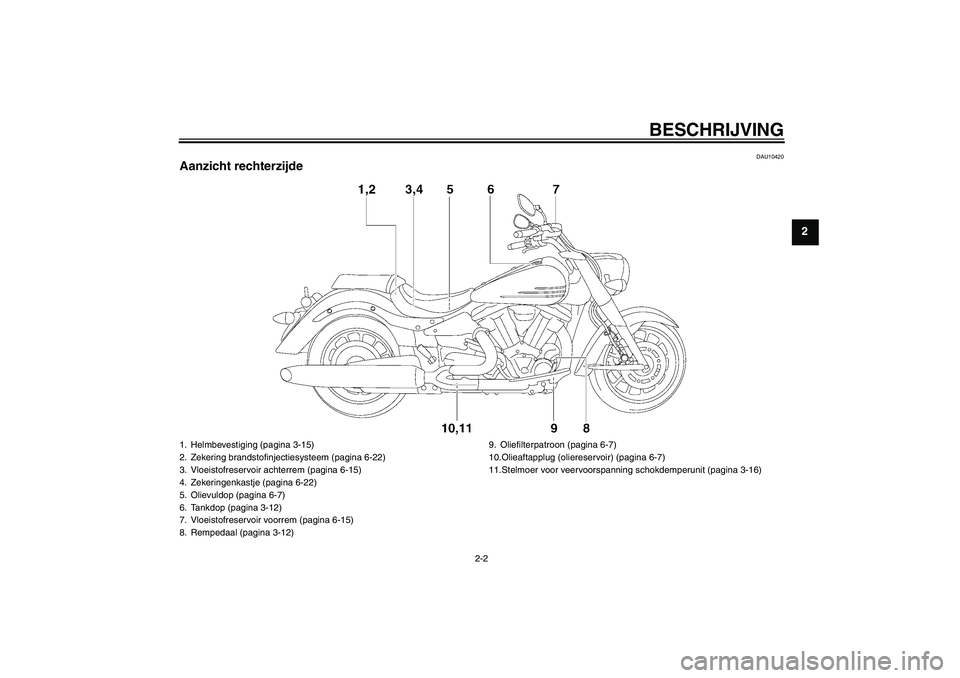

BESCHRIJVING
2-2
2
DAU10420
Aanzicht rechterzijde1. Helmbevestiging (pagina 3-15)
2. Zekering brandstofinjectiesysteem (pagina 6-22)
3. Vloeistofreservoir achterrem (pagina 6-15)
4. Zekeringenkastje (pagina 6-22)
5. Olievuldop (pagina 6-7)
6. Tankdop (pagina 3-12)
7. Vloeistofreservoir voorrem (pagina 6-15)
8. Rempedaal (pagina 3-12)9. Oliefilterpatroon (pagina 6-7)
10.Olieaftapplug (oliereservoir) (pagina 6-7)
11.Stelmoer voor veervoorspanning schokdemperunit (pagina 3-16)
U5C4D1D0.book Page 2 Monday, November 13, 2006 2:45 PM

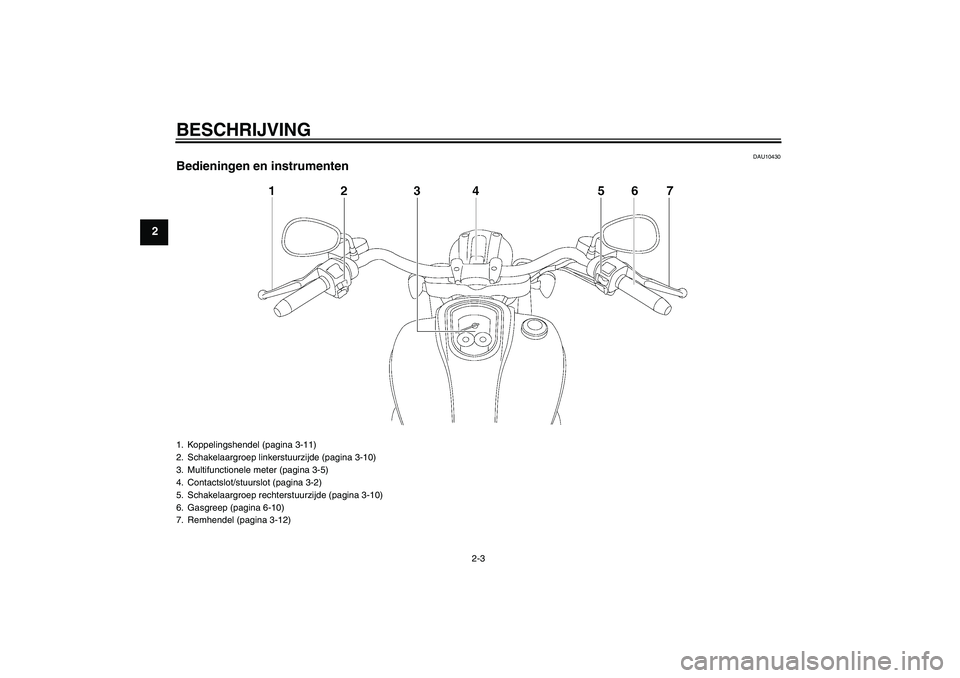

BESCHRIJVING
2-3
2
DAU10430
Bedieningen en instrumenten1. Koppelingshendel (pagina 3-11)
2. Schakelaargroep linkerstuurzijde (pagina 3-10)
3. Multifunctionele meter (pagina 3-5)
4. Contactslot/stuurslot (pagina 3-2)
5. Schakelaargroep rechterstuurzijde (pagina 3-10)
6. Gasgreep (pagina 6-10)
7. Remhendel (pagina 3-12)U5C4D1D0.book Page 3 Monday, November 13, 2006 2:45 PM

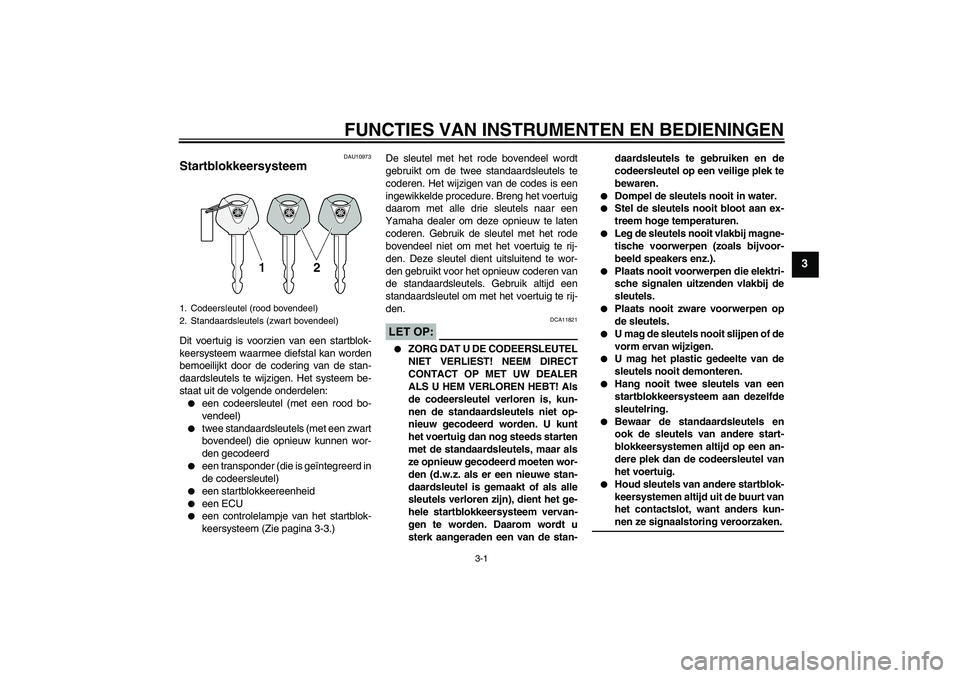

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-1
3
DAU10973
Startblokkeersysteem Dit voertuig is voorzien van een startblok-
keersysteem waarmee diefstal kan worden
bemoeilijkt door de codering van de stan-
daardsleutels te wijzigen. Het systeem be-
staat uit de volgende onderdelen:

een codeersleutel (met een rood bo-
vendeel)


twee standaardsleutels (met een zwart
bovendeel) die opnieuw kunnen wor-
den gecodeerd


een transponder (die is geïntegreerd in
de codeersleutel)


een startblokkeereenheid


een ECU


een controlelampje van het startblok-
keersysteem (Zie pagina 3-3.)De sleutel met het rode bovendeel wordt
gebruikt om de twee standaardsleutels te
coderen. Het wijzigen van de codes is een
ingewikkelde procedure. Breng het voertuig
daarom met alle drie sleutels naar een
Yamaha dealer om deze opnieuw te laten
coderen. Gebruik de sleutel met het rode
bovendeel niet om met het voertuig te rij-
den. Deze sleutel dient uitsluitend te wor-
den gebruikt voor het opnieuw coderen van
de standaardsleutels. Gebruik altijd een
standaardsleutel om met het voertuig te rij-
den.
LET OP:
DCA11821


ZORG DAT U DE CODEERSLEUTEL
NIET VERLIEST! NEEM DIRECT
CONTACT OP MET UW DEALER
ALS U HEM VERLOREN HEBT! Als
de codeersleutel verloren is, kun-
nen de standaardsleutels niet op-
nieuw gecodeerd worden. U kunt
het voertuig dan nog steeds starten
met de standaardsleutels, maar als
ze opnieuw gecodeerd moeten wor-
den (d.w.z. als er een nieuwe stan-
daardsleutel is gemaakt of als alle
sleutels verloren zijn), dient het ge-
hele startblokkeersysteem vervan-
gen te worden. Daarom wordt u
sterk aangeraden een van de stan-daardsleutels te gebruiken en de
codeersleutel op een veilige plek te
bewaren.


Dompel de sleutels nooit in water.


Stel de sleutels nooit bloot aan ex-
treem hoge temperaturen.


Leg de sleutels nooit vlakbij magne-
tische voorwerpen (zoals bijvoor-
beeld speakers enz.).


Plaats nooit voorwerpen die elektri-
sche signalen uitzenden vlakbij de
sleutels.


Plaats nooit zware voorwerpen op
de sleutels.


U mag de sleutels nooit slijpen of de
vorm ervan wijzigen.


U mag het plastic gedeelte van de
sleutels nooit demonteren.


Hang nooit twee sleutels van een
startblokkeersysteem aan dezelfde
sleutelring.


Bewaar de standaardsleutels en
ook de sleutels van andere start-
blokkeersystemen altijd op een an-
dere plek dan de codeersleutel van
het voertuig.


Houd sleutels van andere startblok-
keersystemen altijd uit de buurt van
het contactslot, want anders kun-nen ze signaalstoring veroorzaken.
1. Codeersleutel (rood bovendeel)
2. Standaardsleutels (zwart bovendeel)
U5C4D1D0.book Page 1 Monday, November 13, 2006 2:45 PM

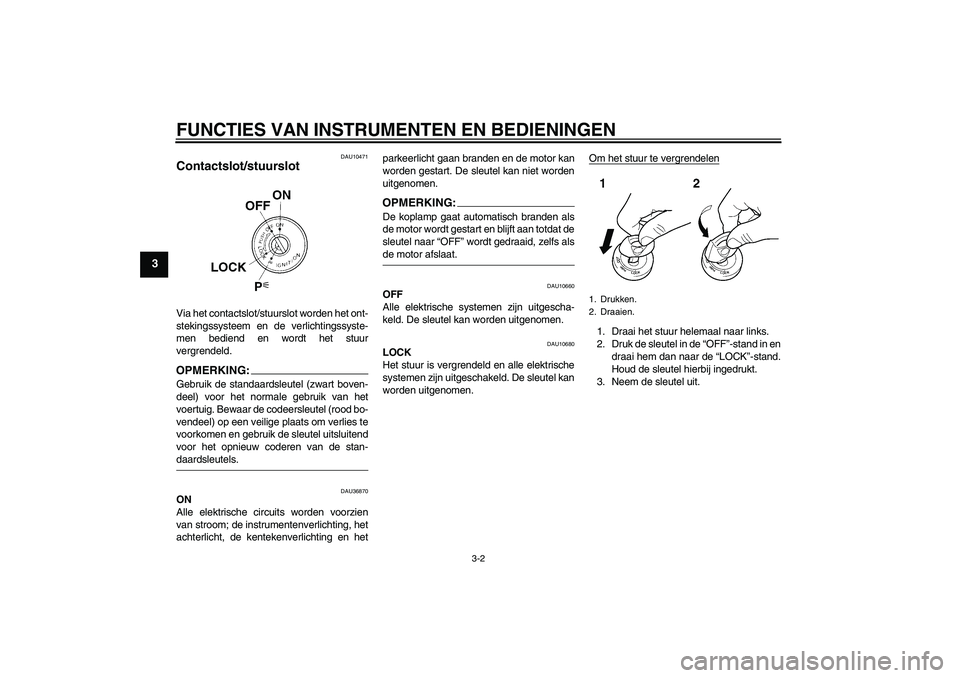

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-2
3
DAU10471
Contactslot/stuurslot Via het contactslot/stuurslot worden het ont-
stekingssysteem en de verlichtingssyste-
men bediend en wordt het stuur
vergrendeld.OPMERKING:Gebruik de standaardsleutel (zwart boven-
deel) voor het normale gebruik van het
voertuig. Bewaar de codeersleutel (rood bo-
vendeel) op een veilige plaats om verlies te
voorkomen en gebruik de sleutel uitsluitend
voor het opnieuw coderen van de stan-daardsleutels.
DAU36870
ON
Alle elektrische circuits worden voorzien
van stroom; de instrumentenverlichting, het
achterlicht, de kentekenverlichting en hetparkeerlicht gaan branden en de motor kan
worden gestart. De sleutel kan niet worden
uitgenomen.
OPMERKING:De koplamp gaat automatisch branden als
de motor wordt gestart en blijft aan totdat de
sleutel naar “OFF” wordt gedraaid, zelfs alsde motor afslaat.
DAU10660
OFF
Alle elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
DAU10680
LOCK
Het stuur is vergrendeld en alle elektrische
systemen zijn uitgeschakeld. De sleutel kan
worden uitgenomen.Om het stuur te vergrendelen
1. Draai het stuur helemaal naar links.
2. Druk de sleutel in de “OFF”-stand in en
draai hem dan naar de “LOCK”-stand.
Houd de sleutel hierbij ingedrukt.
3. Neem de sleutel uit.1. Drukken.
2. Draaien.
U5C4D1D0.book Page 2 Monday, November 13, 2006 2:45 PM

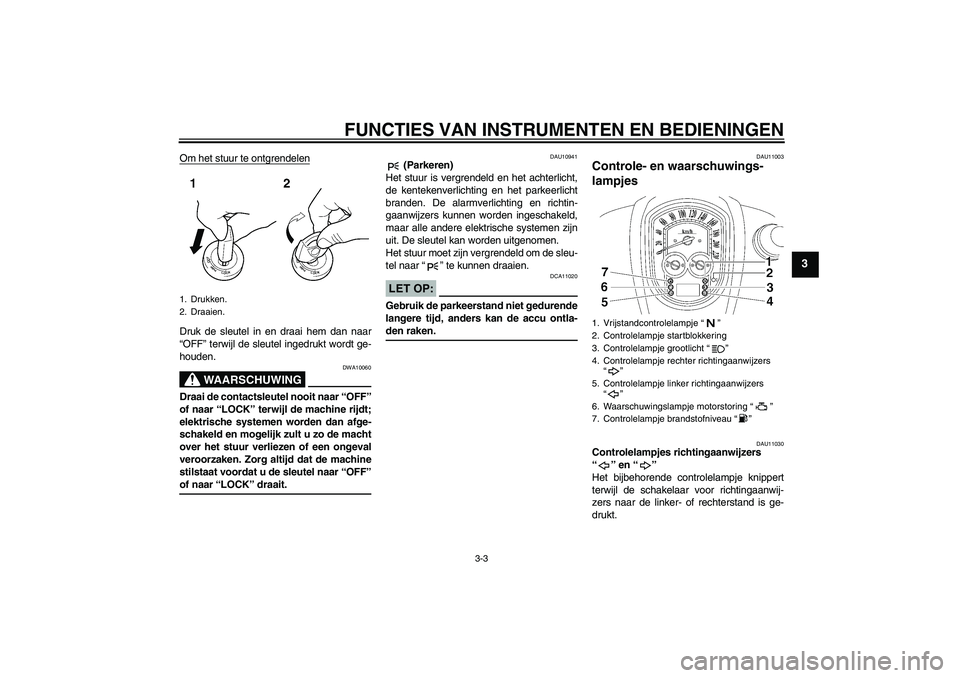

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-3
3
Om het stuur te ontgrendelenDruk de sleutel in en draai hem dan naar
“OFF” terwijl de sleutel ingedrukt wordt ge-
houden.
WAARSCHUWING
DWA10060
Draai de contactsleutel nooit naar “OFF”
of naar “LOCK” terwijl de machine rijdt;
elektrische systemen worden dan afge-
schakeld en mogelijk zult u zo de macht
over het stuur verliezen of een ongeval
veroorzaken. Zorg altijd dat de machine
stilstaat voordat u de sleutel naar “OFF”of naar “LOCK” draait.
DAU10941
(Parkeren)
Het stuur is vergrendeld en het achterlicht,
de kentekenverlichting en het parkeerlicht
branden. De alarmverlichting en richtin-
gaanwijzers kunnen worden ingeschakeld,
maar alle andere elektrische systemen zijn
uit. De sleutel kan worden uitgenomen.
Het stuur moet zijn vergrendeld om de sleu-
tel naar “” te kunnen draaien.
LET OP:
DCA11020
Gebruik de parkeerstand niet gedurende
langere tijd, anders kan de accu ontla-den raken.
DAU11003
Controle- en waarschuwings-
lampjes
DAU11030
Controlelampjes richtingaanwijzers
“” en “”
Het bijbehorende controlelampje knippert
terwijl de schakelaar voor richtingaanwij-
zers naar de linker- of rechterstand is ge-
drukt.
1. Drukken.
2. Draaien.
1. Vrijstandcontrolelampje “”
2. Controlelampje startblokkering
3. Controlelampje grootlicht “”
4. Controlelampje rechter richtingaanwijzers
“”
5. Controlelampje linker richtingaanwijzers
“”
6. Waarschuwingslampje motorstoring “”
7. Controlelampje brandstofniveau “”
U5C4D1D0.book Page 3 Monday, November 13, 2006 2:45 PM

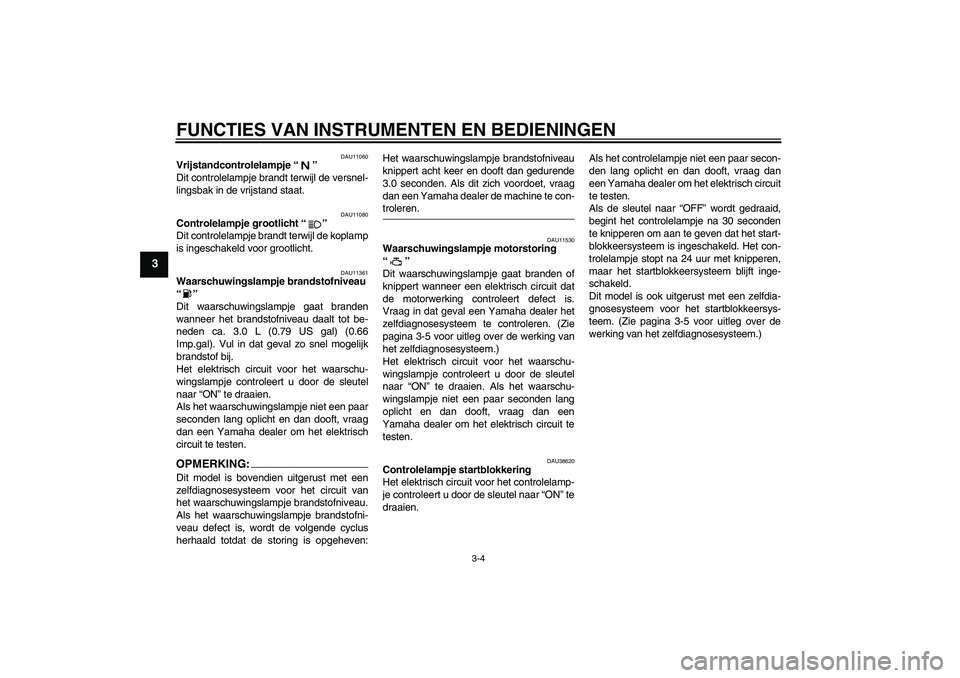

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-4
3
DAU11060
Vrijstandcontrolelampje “”
Dit controlelampje brandt terwijl de versnel-
lingsbak in de vrijstand staat.
DAU11080
Controlelampje grootlicht “”
Dit controlelampje brandt terwijl de koplamp
is ingeschakeld voor grootlicht.
DAU11361
Waarschuwingslampje brandstofniveau
“”
Dit waarschuwingslampje gaat branden
wanneer het brandstofniveau daalt tot be-
neden ca. 3.0 L (0.79 US gal) (0.66
Imp.gal). Vul in dat geval zo snel mogelijk
brandstof bij.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien.
Als het waarschuwingslampje niet een paar
seconden lang oplicht en dan dooft, vraag
dan een Yamaha dealer om het elektrisch
circuit te testen.OPMERKING:Dit model is bovendien uitgerust met een
zelfdiagnosesysteem voor het circuit van
het waarschuwingslampje brandstofniveau.
Als het waarschuwingslampje brandstofni-
veau defect is, wordt de volgende cyclus
herhaald totdat de storing is opgeheven:Het waarschuwingslampje brandstofniveau
knippert acht keer en dooft dan gedurende
3.0 seconden. Als dit zich voordoet, vraag
dan een Yamaha dealer de machine te con-
troleren.
DAU11530
Waarschuwingslampje motorstoring
“”
Dit waarschuwingslampje gaat branden of
knippert wanneer een elektrisch circuit dat
de motorwerking controleert defect is.
Vraag in dat geval een Yamaha dealer het
zelfdiagnosesysteem te controleren. (Zie
pagina 3-5 voor uitleg over de werking van
het zelfdiagnosesysteem.)
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Als het waarschu-
wingslampje niet een paar seconden lang
oplicht en dan dooft, vraag dan een
Yamaha dealer om het elektrisch circuit te
testen.
DAU38620
Controlelampje startblokkering
Het elektrisch circuit voor het controlelamp-
je controleert u door de sleutel naar “ON” te
draaien.Als het controlelampje niet een paar secon-
den lang oplicht en dan dooft, vraag dan
een Yamaha dealer om het elektrisch circuit
te testen.
Als de sleutel naar “OFF” wordt gedraaid,
begint het controlelampje na 30 seconden
te knipperen om aan te geven dat het start-
blokkeersysteem is ingeschakeld. Het con-
trolelampje stopt na 24 uur met knipperen,
maar het startblokkeersysteem blijft inge-
schakeld.
Dit model is ook uitgerust met een zelfdia-
gnosesysteem voor het startblokkeersys-
teem. (Zie pagina 3-5 voor uitleg over de
werking van het zelfdiagnosesysteem.)
U5C4D1D0.book Page 4 Monday, November 13, 2006 2:45 PM

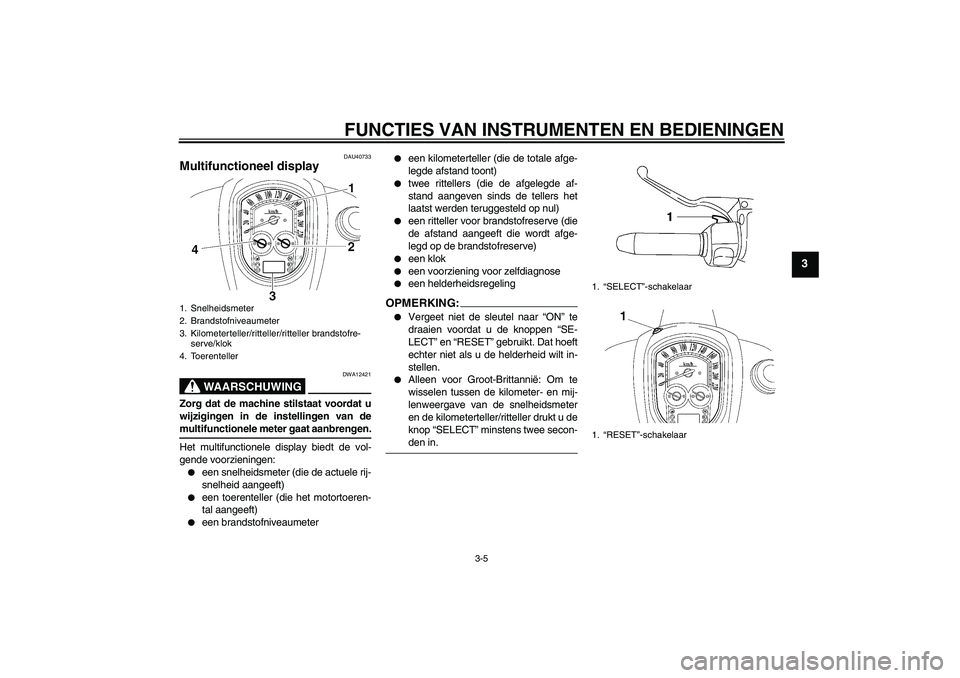

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-5
3
DAU40733
Multifunctioneel display
WAARSCHUWING
DWA12421
Zorg dat de machine stilstaat voordat u
wijzigingen in de instellingen van demultifunctionele meter gaat aanbrengen.
Het multifunctionele display biedt de vol-
gende voorzieningen:

een snelheidsmeter (die de actuele rij-
snelheid aangeeft)


een toerenteller (die het motortoeren-
tal aangeeft)


een brandstofniveaumeter


een kilometerteller (die de totale afge-
legde afstand toont)


twee rittellers (die de afgelegde af-
stand aangeven sinds de tellers het
laatst werden teruggesteld op nul)


een ritteller voor brandstofreserve (die
de afstand aangeeft die wordt afge-
legd op de brandstofreserve)


een klok


een voorziening voor zelfdiagnose


een helderheidsregeling
OPMERKIN
G:


Vergeet niet de sleutel naar “ON” te
draaien voordat u de knoppen “SE-
LECT” en “RESET” gebruikt. Dat hoeft
echter niet als u de helderheid wilt in-
stellen.


Alleen voor Groot-Brittannië: Om te
wisselen tussen de kilometer- en mij-
lenweergave van de snelheidsmeter
en de kilometerteller/ritteller drukt u de
knop “SELECT” minstens twee secon-den in.
1. Snelheidsmeter
2. Brandstofniveaumeter
3. Kilometerteller/ritteller/ritteller brandstofre-
serve/klok
4. Toerenteller
1.“SELECT”-schakelaar
1.“RESET”-schakelaar
U5C4D1D0.book Page 5 Monday, November 13, 2006 2:45 PM

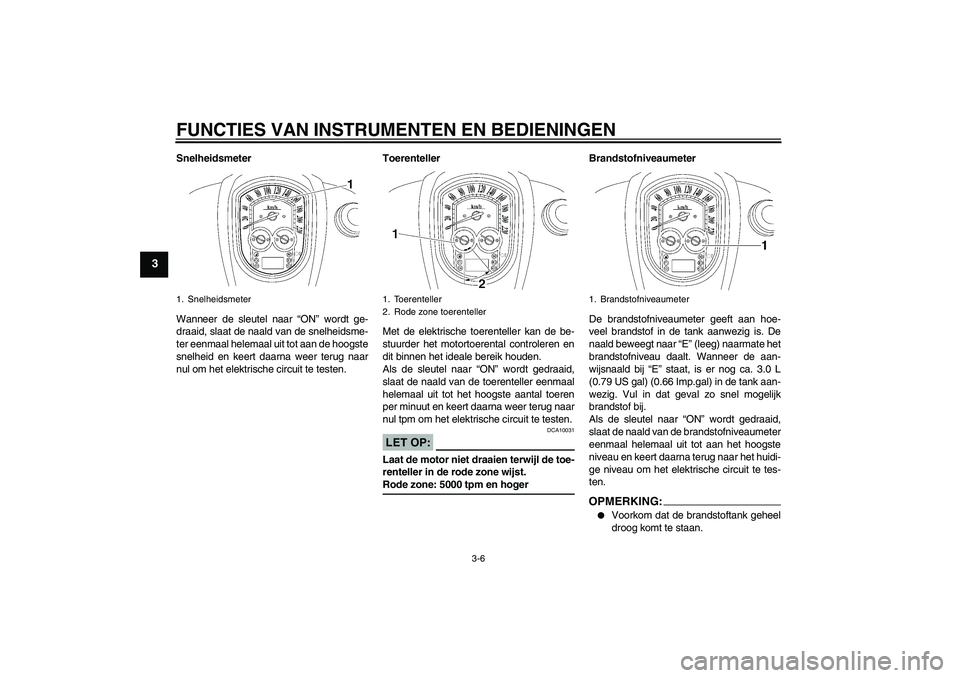

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-6
3
Snelheidsmeter
Wanneer de sleutel naar “ON” wordt ge-
draaid, slaat de naald van de snelheidsme-
ter eenmaal helemaal uit tot aan de hoogste
snelheid en keert daarna weer terug naar
nul om het elektrische circuit te testen.Toerenteller
Met de elektrische toerenteller kan de be-
stuurder het motortoerental controleren en
dit binnen het ideale bereik houden.
Als de sleutel naar “ON” wordt gedraaid,
slaat de naald van de toerenteller eenmaal
helemaal uit tot het hoogste aantal toeren
per minuut en keert daarna weer terug naar
nul tpm om het elektrische circuit te testen.
LET OP:
DCA10031
Laat de motor niet draaien terwijl de toe-
renteller in de rode zone wijst.Rode zone: 5000 tpm en hogerBrandstofniveaumeter
De brandstofniveaumeter geeft aan hoe-
veel brandstof in de tank aanwezig is. De
naald beweegt naar “E” (leeg) naarmate het
brandstofniveau daalt. Wanneer de aan-
wijsnaald bij “E” staat, is er nog ca. 3.0 L
(0.79 US gal) (0.66 Imp.gal) in de tank aan-
wezig. Vul in dat geval zo snel mogelijk
brandstof bij.
Als de sleutel naar “ON” wordt gedraaid,
slaat de naald van de brandstofniveaumeter
eenmaal helemaal uit tot aan het hoogste
niveau en keert daarna terug naar het huidi-
ge niveau om het elektrische circuit te tes-
ten.
OPMERKING:

Voorkom dat de brandstoftank geheel
droog komt te staan.
1. Snelheidsmeter
1. Toerenteller
2. Rode zone toerenteller
1. Brandstofniveaumeter
U5C4D1D0.book Page 6 Monday, November 13, 2006 2:45 PM
