FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-1
3
DAU10973
Startblokkeersysteem Dit voertuig is voorzien van een startblok-
keersysteem waarmee diefstal kan worden
bemoeilijkt door de codering van de stan-
daardsleutels te wijzigen. Het systeem be-
staat uit de volgende onderdelen:

een codeersleutel (met een rood bo-
vendeel)


twee standaardsleutels (met een zwart
bovendeel) die opnieuw kunnen wor-
den gecodeerd


een transponder (die is geïntegreerd in
de codeersleutel)


een startblokkeereenheid


een ECU


een controlelampje van het startblok-
keersysteem (Zie pagina 3-3.)De sleutel met het rode bovendeel wordt
gebruikt om de twee standaardsleutels te
coderen. Het wijzigen van de codes is een
ingewikkelde procedure. Breng het voertuig
daarom met alle drie sleutels naar een
Yamaha dealer om deze opnieuw te laten
coderen. Gebruik de sleutel met het rode
bovendeel niet om met het voertuig te rij-
den. Deze sleutel dient uitsluitend te wor-
den gebruikt voor het opnieuw coderen van
de standaardsleutels. Gebruik altijd een
standaardsleutel om met het voertuig te rij-
den.
LET OP:
DCA11821


ZORG DAT U DE CODEERSLEUTEL
NIET VERLIEST! NEEM DIRECT
CONTACT OP MET UW DEALER
ALS U HEM VERLOREN HEBT! Als
de codeersleutel verloren is, kun-
nen de standaardsleutels niet op-
nieuw gecodeerd worden. U kunt
het voertuig dan nog steeds starten
met de standaardsleutels, maar als
ze opnieuw gecodeerd moeten wor-
den (d.w.z. als er een nieuwe stan-
daardsleutel is gemaakt of als alle
sleutels verloren zijn), dient het ge-
hele startblokkeersysteem vervan-
gen te worden. Daarom wordt u
sterk aangeraden een van de stan-daardsleutels te gebruiken en de
codeersleutel op een veilige plek te
bewaren.


Dompel de sleutels nooit in water.


Stel de sleutels nooit bloot aan ex-
treem hoge temperaturen.


Leg de sleutels nooit vlakbij magne-
tische voorwerpen (zoals bijvoor-
beeld speakers enz.).


Plaats nooit voorwerpen die elektri-
sche signalen uitzenden vlakbij de
sleutels.


Plaats nooit zware voorwerpen op
de sleutels.


U mag de sleutels nooit slijpen of de
vorm ervan wijzigen.


U mag het plastic gedeelte van de
sleutels nooit demonteren.


Hang nooit twee sleutels van een
startblokkeersysteem aan dezelfde
sleutelring.


Bewaar de standaardsleutels en
ook de sleutels van andere start-
blokkeersystemen altijd op een an-
dere plek dan de codeersleutel van
het voertuig.


Houd sleutels van andere startblok-
keersystemen altijd uit de buurt van
het contactslot, want anders kun-nen ze signaalstoring veroorzaken.
1. Codeersleutel (rood bovendeel)
2. Standaardsleutels (zwart bovendeel)
U5C4D1D0.book Page 1 Monday, November 13, 2006 2:45 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-23
6
LET OP:
DCA10640
Gebruik geen zekering met een hoger
ampèrage dan is voorgeschreven, om
ernstige schade aan het elektrisch sys-
teem en mogelijk brandgevaar te vermij-den.
3. Draai de contactsleutel naar “ON” en
schakel het betreffende elektrische cir-
cuit in om te zien of de apparatuur
werkt.4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
DAU41190
Koplampgloeilamp vervangen Dit model heeft een koplamp die uitgerust is
met twee kwartslampen. Als de lamp van
het grootlicht of dimlicht is doorgebrand,
vervang deze dan als volgt.
De koplampunit verwijderen
1. Verwijder de koplampkap door de bou-
ten los te halen. Voorgeschreven zekeringen:
Hoofdzekering:
50.0 A
Koplampzekering:
20.0 A
Zekering signaleringssysteem:
10.0 A
Zekering ontstekingssysteem:
25.0 A
Zekering brandstofinjectiesysteem:
15.0 A
Zekering ECU-circuit:
10.0 A
Circuitzekering kabelaansluiting voor
accessoires:
3.0 A
Zekering parkeerlichtcircuit:
10.0 A
Backup-zekering:
10.0 A1. Gloeilamp voor dimlicht
2. Gloeilamp voor grootlicht
U5C4D1D0.book Page 23 Monday, November 13, 2006 2:45 PM

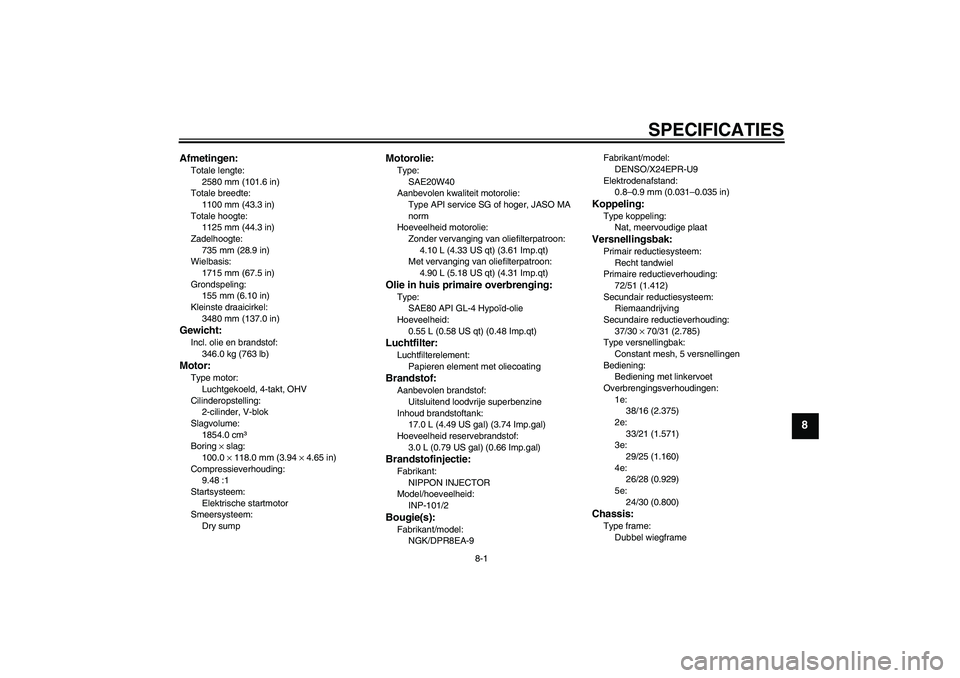

SPECIFICATIES
8-1
8
Afmetingen:Totale lengte:
2580 mm (101.6 in)
Totale breedte:
1100 mm (43.3 in)
Totale hoogte:
1125 mm (44.3 in)
Zadelhoogte:
735 mm (28.9 in)
Wielbasis:
1715 mm (67.5 in)
Grondspeling:
155 mm (6.10 in)
Kleinste draaicirkel:
3480 mm (137.0 in)Gewicht:Incl. olie en brandstof:
346.0 kg (763 lb)Motor:Type motor:
Luchtgekoeld, 4-takt, OHV
Cilinderopstelling:
2-cilinder, V-blok
Slagvolume:
1854.0 cm³
Boring × slag:
100.0 × 118.0 mm (3.94 × 4.65 in)
Compressieverhouding:
9.48 :1
Startsysteem:
Elektrische startmotor
Smeersysteem:
Dry sump
Motorolie:Type:
SAE20W40
Aanbevolen kwaliteit motorolie:
Type API service SG of hoger, JASO MA
norm
Hoeveelheid motorolie:
Zonder vervanging van oliefilterpatroon:
4.10 L (4.33 US qt) (3.61 Imp.qt)
Met vervanging van oliefilterpatroon:
4.90 L (5.18 US qt) (4.31 Imp.qt)Olie in huis primaire overbrenging:Type:
SAE80 API GL-4 Hypoïd-olie
Hoeveelheid:
0.55 L (0.58 US qt) (0.48 Imp.qt)Luchtfilter:Luchtfilterelement:
Papieren element met oliecoatingBrandstof:Aanbevolen brandstof:
Uitsluitend loodvrije superbenzine
Inhoud brandstoftank:
17.0 L (4.49 US gal) (3.74 Imp.gal)
Hoeveelheid reservebrandstof:
3.0 L (0.79 US gal) (0.66 Imp.gal)Brandstofinjectie:Fabrikant:
NIPPON INJECTOR
Model/hoeveelheid:
INP-101/2Bougie(s):Fabrikant/model:
NGK/DPR8EA-9Fabrikant/model:
DENSO/X24EPR-U9
Elektrodenafstand:
0.8–0.9 mm (0.031–0.035 in)
Koppeling:Type koppeling:
Nat, meervoudige plaatVersnellingsbak:Primair reductiesysteem:
Recht tandwiel
Primaire reductieverhouding:
72/51 (1.412)
Secundair reductiesysteem:
Riemaandrijving
Secundaire reductieverhouding:
37/30 × 70/31 (2.785)
Type versnellingbak:
Constant mesh, 5 versnellingen
Bediening:
Bediening met linkervoet
Overbrengingsverhoudingen:
1e:
38/16 (2.375)
2e:
33/21 (1.571)
3e:
29/25 (1.160)
4e:
26/28 (0.929)
5e:
24/30 (0.800)Chassis:Type frame:
Dubbel wiegframe
U5C4D1D0.book Page 1 Monday, November 13, 2006 2:45 PM

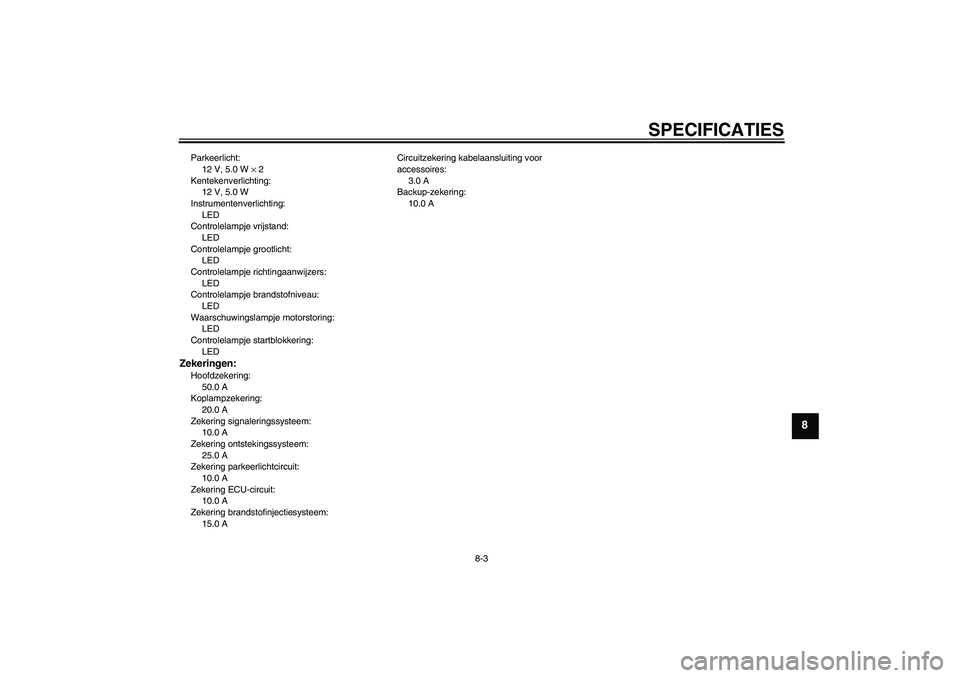

SPECIFICATIES
