YAMAHA XV1900A 2007 Manual de utilização (in Portuguese)
Manufacturer: YAMAHA, Model Year: 2007, Model line: XV1900A, Model: YAMAHA XV1900A 2007Pages: 86, PDF Size: 4.13 MB

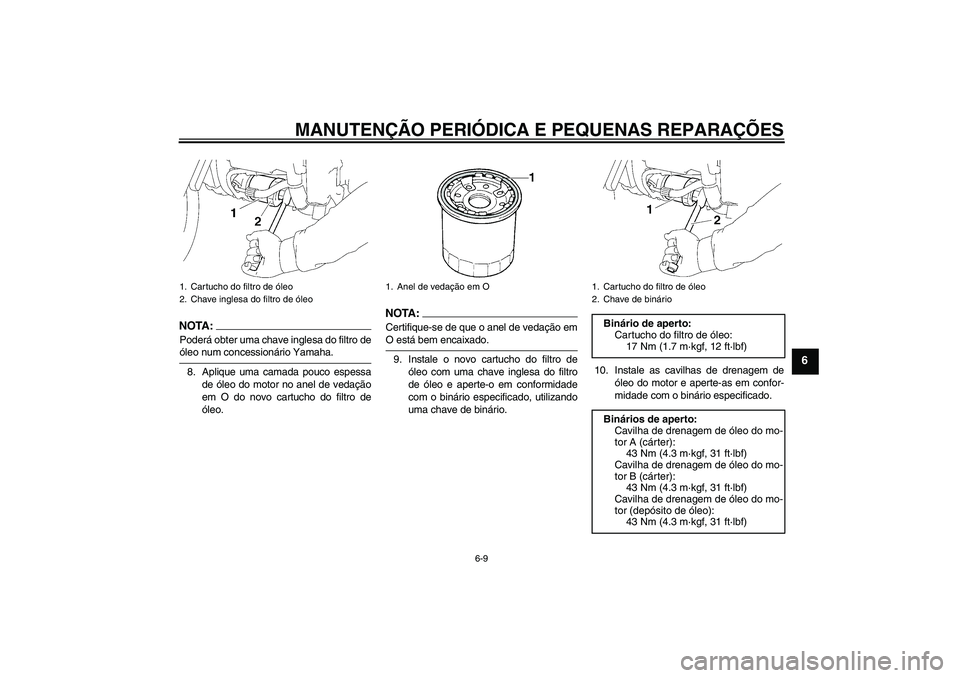

Page 51 of 86
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-9
6
NOTA:Poderá obter uma chave inglesa do filtro deóleo num concessionário Yamaha.
8. Aplique uma camada pouco espessa
de óleo do motor no anel de vedação
em O do novo cartucho do filtro de
óleo.
NOTA :
Certifique-se de que o anel de vedação emO está bem encaixado.
9. Instale o novo cartucho do filtro de
óleo com uma chave inglesa do filtro
de óleo e aperte-o em conformidade
com o binário especificado, utilizando
uma chave de binário.10. Instale as cavilhas de drenagem de
óleo do motor e aperte-as em confor-
midade com o binário especificado.
1. Cartucho do filtro de óleo
2. Chave inglesa do filtro de óleo
1. Anel de vedação em O
1. Cartucho do filtro de óleo
2. Chave de binário
Binário de aperto:
Cartucho do filtro de óleo:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Binários de aperto:
Cavilha de drenagem de óleo do mo-
tor A (cárter):
43 Nm (4.3 m·kgf, 31 ft·lbf)
Cavilha de drenagem de óleo do mo-
tor B (cárter):
43 Nm (4.3 m·kgf, 31 ft·lbf)
Cavilha de drenagem de óleo do mo-
tor (depósito de óleo):
43 Nm (4.3 m·kgf, 31 ft·lbf)
U5C4P1P0.book Page 9 Monday, November 13, 2006 2:46 PM

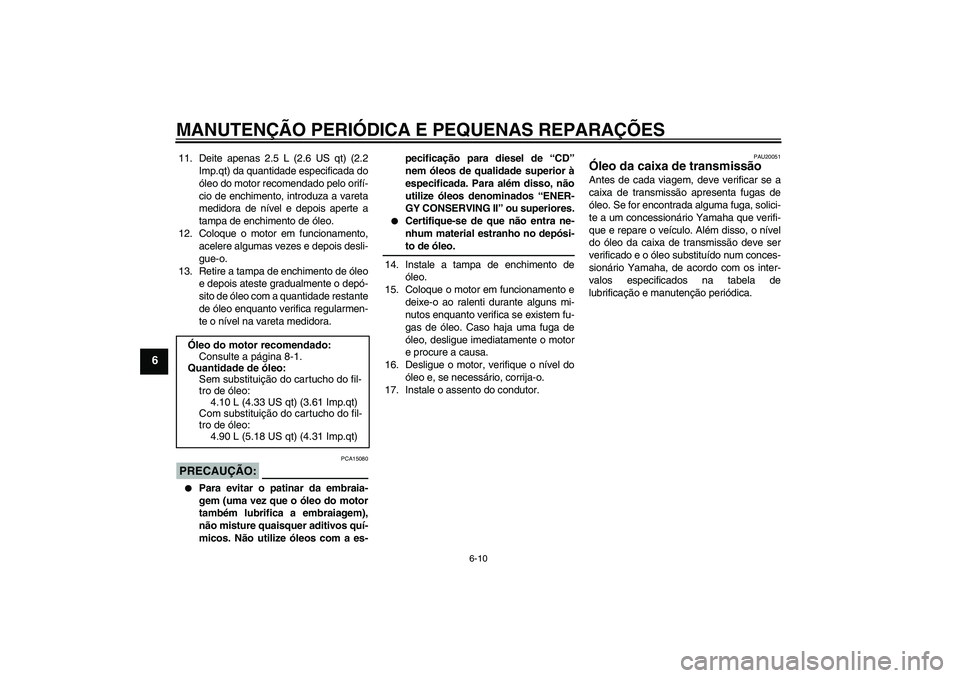

Page 52 of 86
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-10
6
11. Deite apenas 2.5 L (2.6 US qt) (2.2
Imp.qt) da quantidade especificada do
óleo do motor recomendado pelo orifí-
cio de enchimento, introduza a vareta
medidora de nível e depois aperte a
tampa de enchimento de óleo.
12. Coloque o motor em funcionamento,
acelere algumas vezes e depois desli-
gue-o.
13. Retire a tampa de enchimento de óleo
e depois ateste gradualmente o depó-
sito de óleo com a quantidade restante
de óleo enquanto verifica regularmen-
te o nível na vareta medidora.PRECAUÇÃO:
PCA15080
Para evitar o patinar da embraia-
gem (uma vez que o óleo do motor
também lubrifica a embraiagem),
não misture quaisquer aditivos quí-
micos. Não utilize óleos com a es-pecificação para diesel de “CD”
nem óleos de qualidade superior à
especificada. Para além disso, não
utilize óleos denominados “ENER-
GY CONSERVING II” ou superiores.
Certifique-se de que não entra ne-
nhum material estranho no depósi-to de óleo.
14. Instale a tampa de enchimento de
óleo.
15. Coloque o motor em funcionamento e
deixe-o ao ralenti durante alguns mi-
nutos enquanto verifica se existem fu-
gas de óleo. Caso haja uma fuga de
óleo, desligue imediatamente o motor
e procure a causa.
16. Desligue o motor, verifique o nível do
óleo e, se necessário, corrija-o.
17. Instale o assento do condutor.
PAU20051
Óleo da caixa de transmissão Antes de cada viagem, deve verificar se a
caixa de transmissão apresenta fugas de
óleo. Se for encontrada alguma fuga, solici-
te a um concessionário Yamaha que verifi-
que e repare o veículo. Além disso, o nível
do óleo da caixa de transmissão deve ser
verificado e o óleo substituído num conces-
sionário Yamaha, de acordo com os inter-
valos especificados na tabela de
lubrificação e manutenção periódica.
Óleo do motor recomendado:
Consulte a página 8-1.
Quantidade de óleo:
Sem substituição do cartucho do fil-
tro de óleo:
4.10 L (4.33 US qt) (3.61 Imp.qt)
Com substituição do cartucho do fil-
tro de óleo:
4.90 L (5.18 US qt) (4.31 Imp.qt)
U5C4P1P0.book Page 10 Monday, November 13, 2006 2:46 PM

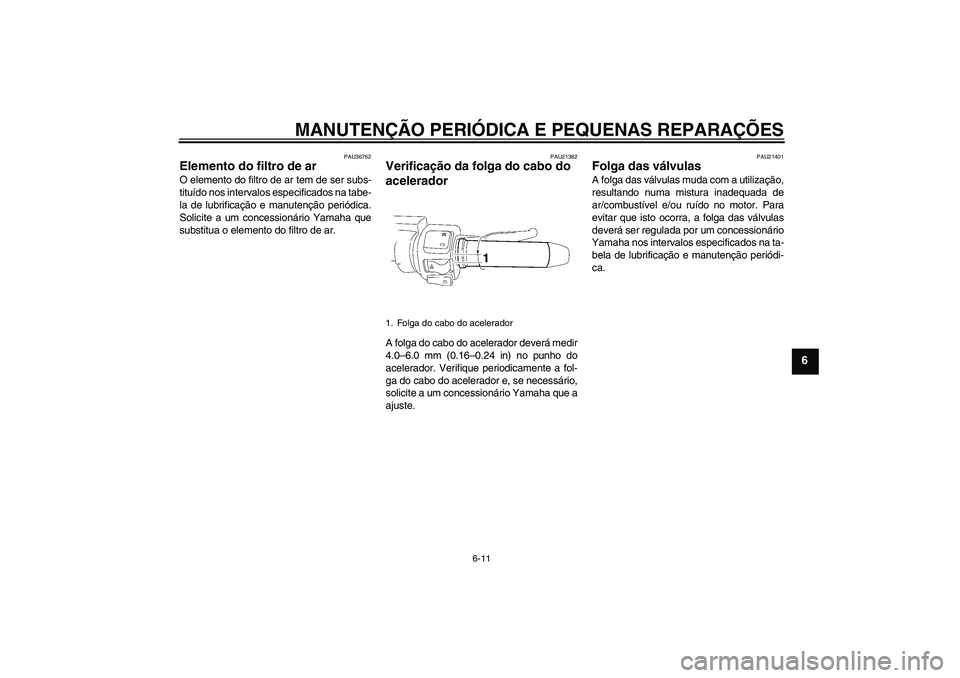

Page 53 of 86
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-11
6
PAU36762
Elemento do filtro de ar O elemento do filtro de ar tem de ser subs-
tituído nos intervalos especificados na tabe-
la de lubrificação e manutenção periódica.
Solicite a um concessionário Yamaha que
substitua o elemento do filtro de ar.
PAU21382
Verificação da folga do cabo do
acelerador A folga do cabo do acelerador deverá medir
4.0–6.0 mm (0.16–0.24 in) no punho do
acelerador. Verifique periodicamente a fol-
ga do cabo do acelerador e, se necessário,
solicite a um concessionário Yamaha que a
ajuste.
PAU21401
Folga das válvulas A folga das válvulas muda com a utilização,
resultando numa mistura inadequada de
ar/combustível e/ou ruído no motor. Para
evitar que isto ocorra, a folga das válvulas
deverá ser regulada por um concessionário
Yamaha nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
1. Folga do cabo do acelerador
U5C4P1P0.book Page 11 Monday, November 13, 2006 2:46 PM

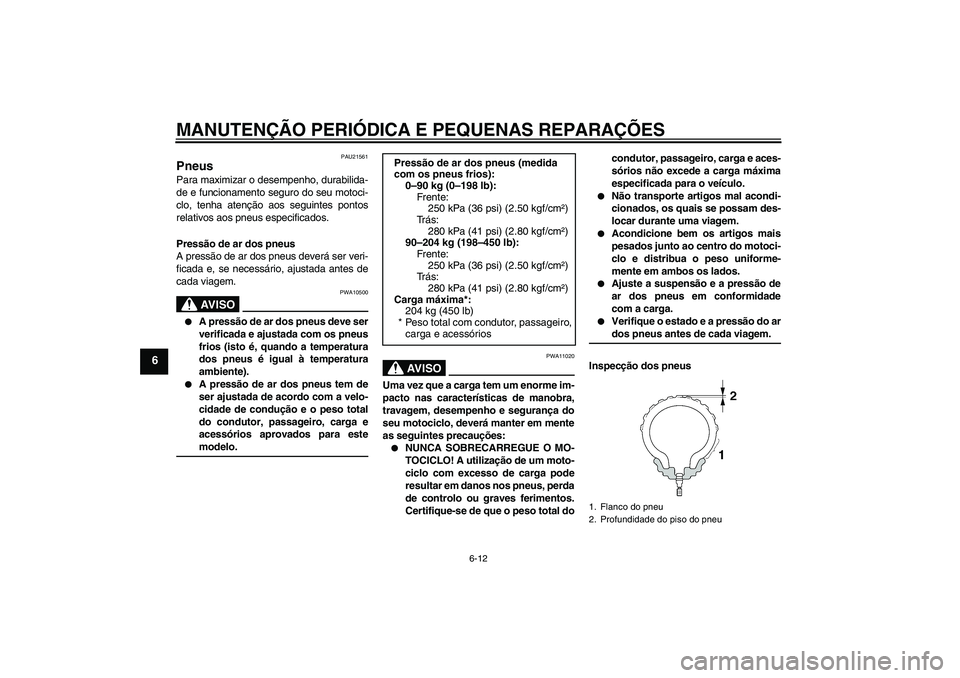

Page 54 of 86
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-12
6
PAU21561
Pneus Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu motoci-
clo, tenha atenção aos seguintes pontos
relativos aos pneus especificados.
Pressão de ar dos pneus
A pressão de ar dos pneus deverá ser veri-
ficada e, se necessário, ajustada antes de
cada viagem.
AV I S O
PWA10500
A pressão de ar dos pneus deve ser
verificada e ajustada com os pneus
frios (isto é, quando a temperatura
dos pneus é igual à temperatura
ambiente).
A pressão de ar dos pneus tem de
ser ajustada de acordo com a velo-
cidade de condução e o peso total
do condutor, passageiro, carga e
acessórios aprovados para estemodelo.
AV I S O
PWA11020
Uma vez que a carga tem um enorme im-
pacto nas características de manobra,
travagem, desempenho e segurança do
seu motociclo, deverá manter em mente
as seguintes precauções:
NUNCA SOBRECARREGUE O MO-
TOCICLO! A utilização de um moto-
ciclo com excesso de carga pode
resultar em danos nos pneus, perda
de controlo ou graves ferimentos.
Certifique-se de que o peso total docondutor, passageiro, carga e aces-
sórios não excede a carga máxima
especificada para o veículo.
Não transporte artigos mal acondi-
cionados, os quais se possam des-
locar durante uma viagem.
Acondicione bem os artigos mais
pesados junto ao centro do motoci-
clo e distribua o peso uniforme-
mente em ambos os lados.
Ajuste a suspensão e a pressão de
ar dos pneus em conformidade
com a carga.
Verifique o estado e a pressão do ardos pneus antes de cada viagem.
Inspecção dos pneus Pressão de ar dos pneus (medida
com os pneus frios):
0–90 kg (0–198 lb):
Frente:
250 kPa (36 psi) (2.50 kgf/cm²)
Trás:
280 kPa (41 psi) (2.80 kgf/cm²)
90–204 kg (198–450 lb):
Frente:
250 kPa (36 psi) (2.50 kgf/cm²)
Trás:
280 kPa (41 psi) (2.80 kgf/cm²)
Carga máxima*:
204 kg (450 lb)
* Peso total com condutor, passageiro,
carga e acessórios
1. Flanco do pneu
2. Profundidade do piso do pneu
U5C4P1P0.book Page 12 Monday, November 13, 2006 2:46 PM

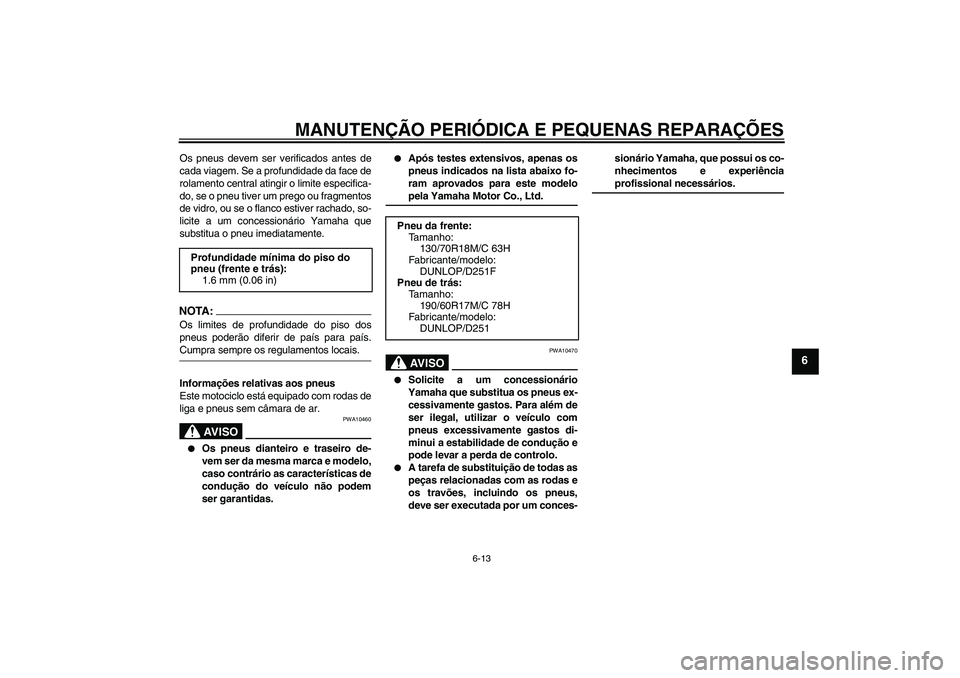

Page 55 of 86
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-13
6
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifica-
do, se o pneu tiver um prego ou fragmentos
de vidro, ou se o flanco estiver rachado, so-
licite a um concessionário Yamaha que
substitua o pneu imediatamente.NOTA:Os limites de profundidade do piso dos
pneus poderão diferir de país para país.Cumpra sempre os regulamentos locais.
Informações relativas aos pneus
Este motociclo está equipado com rodas de
liga e pneus sem câmara de ar.
AV I S O
PWA10460
Os pneus dianteiro e traseiro de-
vem ser da mesma marca e modelo,
caso contrário as características de
condução do veículo não podem
ser garantidas.
Após testes extensivos, apenas os
pneus indicados na lista abaixo fo-
ram aprovados para este modelopela Yamaha Motor Co., Ltd.AV I S O
PWA10470
Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.
A tarefa de substituição de todas as
peças relacionadas com as rodas e
os travões, incluindo os pneus,
deve ser executada por um conces-sionário Yamaha, que possui os co-
nhecimentos e experiência
profissional necessários.
Profundidade mínima do piso do
pneu (frente e trás):
1.6 mm (0.06 in)
Pneu da frente:
Tamanho:
130/70R18M/C 63H
Fabricante/modelo:
DUNLOP/D251F
Pneu de trás:
Tamanho:
190/60R17M/C 78H
Fabricante/modelo:
DUNLOP/D251
U5C4P1P0.book Page 13 Monday, November 13, 2006 2:46 PM

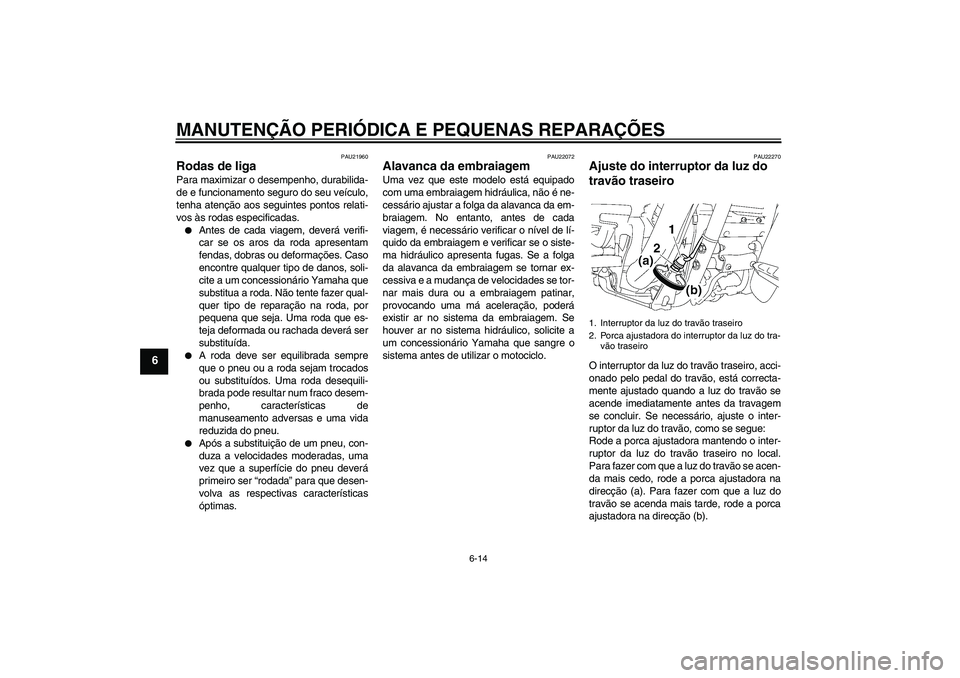

Page 56 of 86
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-14
6
PAU21960
Rodas de liga Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu veículo,
tenha atenção aos seguintes pontos relati-
vos às rodas especificadas.
Antes de cada viagem, deverá verifi-
car se os aros da roda apresentam
fendas, dobras ou deformações. Caso
encontre qualquer tipo de danos, soli-
cite a um concessionário Yamaha que
substitua a roda. Não tente fazer qual-
quer tipo de reparação na roda, por
pequena que seja. Uma roda que es-
teja deformada ou rachada deverá ser
substituída.
A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar num fraco desem-
penho, características de
manuseamento adversas e uma vida
reduzida do pneu.
Após a substituição de um pneu, con-
duza a velocidades moderadas, uma
vez que a superfície do pneu deverá
primeiro ser “rodada” para que desen-
volva as respectivas características
óptimas.
PAU22072
Alavanca da embraiagem Uma vez que este modelo está equipado
com uma embraiagem hidráulica, não é ne-
cessário ajustar a folga da alavanca da em-
braiagem. No entanto, antes de cada
viagem, é necessário verificar o nível de lí-
quido da embraiagem e verificar se o siste-
ma hidráulico apresenta fugas. Se a folga
da alavanca da embraiagem se tornar ex-
cessiva e a mudança de velocidades se tor-
nar mais dura ou a embraiagem patinar,
provocando uma má aceleração, poderá
existir ar no sistema da embraiagem. Se
houver ar no sistema hidráulico, solicite a
um concessionário Yamaha que sangre o
sistema antes de utilizar o motociclo.
PAU22270
Ajuste do interruptor da luz do
travão traseiro O interruptor da luz do travão traseiro, acci-
onado pelo pedal do travão, está correcta-
mente ajustado quando a luz do travão se
acende imediatamente antes da travagem
se concluir. Se necessário, ajuste o inter-
ruptor da luz do travão, como se segue:
Rode a porca ajustadora mantendo o inter-
ruptor da luz do travão traseiro no local.
Para fazer com que a luz do travão se acen-
da mais cedo, rode a porca ajustadora na
direcção (a). Para fazer com que a luz do
travão se acenda mais tarde, rode a porca
ajustadora na direcção (b).1. Interruptor da luz do travão traseiro
2. Porca ajustadora do interruptor da luz do tra-
vão traseiro
U5C4P1P0.book Page 14 Monday, November 13, 2006 2:46 PM

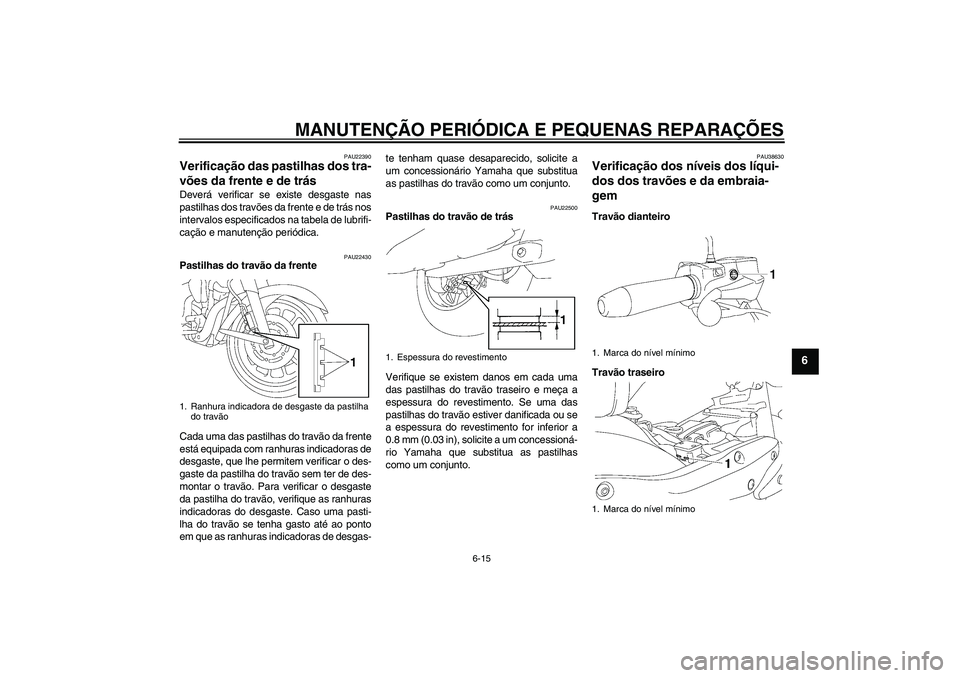

Page 57 of 86
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-15
6
PAU22390
Verificação das pastilhas dos tra-
vões da frente e de trás Deverá verificar se existe desgaste nas
pastilhas dos travões da frente e de trás nos
intervalos especificados na tabela de lubrifi-
cação e manutenção periódica.
PAU22430
Pastilhas do travão da frente
Cada uma das pastilhas do travão da frente
está equipada com ranhuras indicadoras de
desgaste, que lhe permitem verificar o des-
gaste da pastilha do travão sem ter de des-
montar o travão. Para verificar o desgaste
da pastilha do travão, verifique as ranhuras
indicadoras do desgaste. Caso uma pasti-
lha do travão se tenha gasto até ao ponto
em que as ranhuras indicadoras de desgas-te tenham quase desaparecido, solicite a
um concessionário Yamaha que substitua
as pastilhas do travão como um conjunto.
PAU22500
Pastilhas do travão de trás
Verifique se existem danos em cada uma
das pastilhas do travão traseiro e meça a
espessura do revestimento. Se uma das
pastilhas do travão estiver danificada ou se
a espessura do revestimento for inferior a
0.8 mm (0.03 in), solicite a um concessioná-
rio Yamaha que substitua as pastilhas
como um conjunto.
PAU38630
Verificação dos níveis dos líqui-
dos dos travões e da embraia-
gem Travão dianteiro
Travão traseiro
1. Ranhura indicadora de desgaste da pastilha
do travão
1. Espessura do revestimento
1. Marca do nível mínimo
1. Marca do nível mínimo
U5C4P1P0.book Page 15 Monday, November 13, 2006 2:46 PM
Page 58 of 86

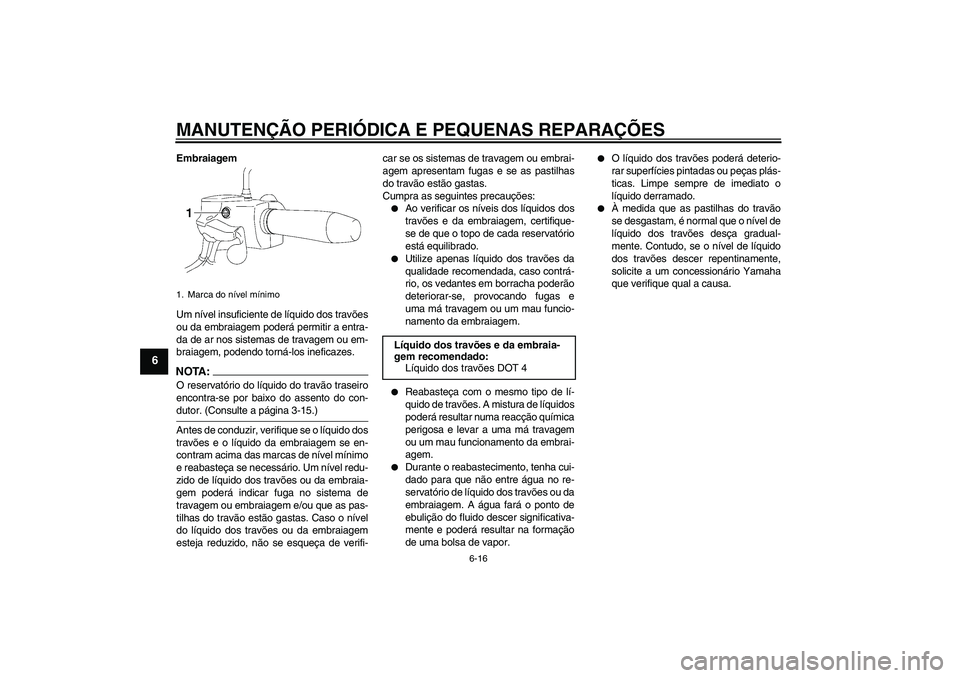

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-16
6
Embraiagem
Um nível insuficiente de líquido dos travões
ou da embraiagem poderá permitir a entra-
da de ar nos sistemas de travagem ou em-
braiagem, podendo torná-los ineficazes.NOTA :
O reservatório do líquido do travão traseiro
encontra-se por baixo do assento do con-dutor. (Consulte a página 3-15.)
Antes de conduzir, verifique se o líquido dos
travões e o líquido da embraiagem se en-
contram acima das marcas de nível mínimo
e reabasteça se necessário. Um nível redu-
zido de líquido dos travões ou da embraia-
gem poderá indicar fuga no sistema de
travagem ou embraiagem e/ou que as pas-
tilhas do travão estão gastas. Caso o nível
do líquido dos travões ou da embraiagem
esteja reduzido, não se esqueça de verifi-car se os sistemas de travagem ou embrai-
agem apresentam fugas e se as pastilhas
do travão estão gastas.
Cumpra as seguintes precauções:
Ao verificar os níveis dos líquidos dos
travões e da embraiagem, certifique-
se de que o topo de cada reservatório
está equilibrado.
Utilize apenas líquido dos travões da
qualidade recomendada, caso contrá-
rio, os vedantes em borracha poderão
deteriorar-se, provocando fugas e
uma má travagem ou um mau funcio-
namento da embraiagem.
Reabasteça com o mesmo tipo de lí-
quido de travões. A mistura de líquidos
poderá resultar numa reacção química
perigosa e levar a uma má travagem
ou um mau funcionamento da embrai-
agem.
Durante o reabastecimento, tenha cui-
dado para que não entre água no re-
servatório de líquido dos travões ou da
embraiagem. A água fará o ponto de
ebulição do fluido descer significativa-
mente e poderá resultar na formação
de uma bolsa de vapor.
O líquido dos travões poderá deterio-
rar superfícies pintadas ou peças plás-
ticas. Limpe sempre de imediato o
líquido derramado.
À medida que as pastilhas do travão
se desgastam, é normal que o nível de
líquido dos travões desça gradual-
mente. Contudo, se o nível de líquido
dos travões descer repentinamente,
solicite a um concessionário Yamaha
que verifique qual a causa.
1. Marca do nível mínimo
Líquido dos travões e da embraia-
gem recomendado:
Líquido dos travões DOT 4
U5C4P1P0.book Page 16 Monday, November 13, 2006 2:46 PM
Page 59 of 86

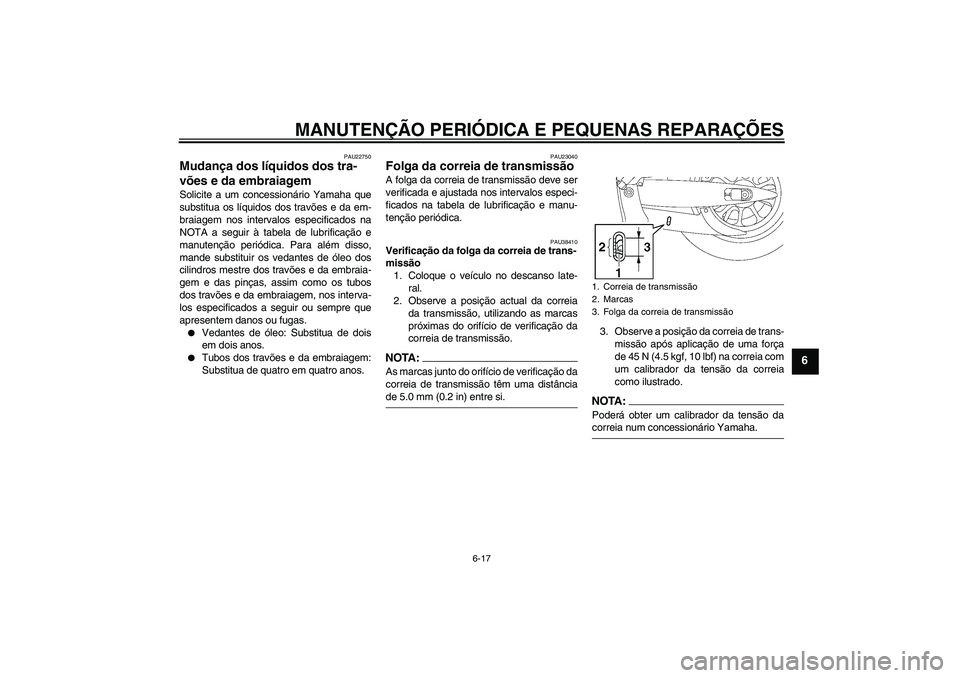

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-17
6
PAU22750
Mudança dos líquidos dos tra-
vões e da embraiagem Solicite a um concessionário Yamaha que
substitua os líquidos dos travões e da em-
braiagem nos intervalos especificados na
NOTA a seguir à tabela de lubrificação e
manutenção periódica. Para além disso,
mande substituir os vedantes de óleo dos
cilindros mestre dos travões e da embraia-
gem e das pinças, assim como os tubos
dos travões e da embraiagem, nos interva-
los especificados a seguir ou sempre que
apresentem danos ou fugas.
Vedantes de óleo: Substitua de dois
em dois anos.
Tubos dos travões e da embraiagem:
Substitua de quatro em quatro anos.
PAU23040
Folga da correia de transmissão A folga da correia de transmissão deve ser
verificada e ajustada nos intervalos especi-
ficados na tabela de lubrificação e manu-
tenção periódica.
PAU38410
Verificação da folga da correia de trans-
missão
1. Coloque o veículo no descanso late-
ral.
2. Observe a posição actual da correia
da transmissão, utilizando as marcas
próximas do orifício de verificação da
correia de transmissão.NOTA :
As marcas junto do orifício de verificação da
correia de transmissão têm uma distânciade 5.0 mm (0.2 in) entre si.3. Observe a posição da correia de trans-
missão após aplicação de uma força
de 45 N (4.5 kgf, 10 lbf) na correia com
um calibrador da tensão da correia
como ilustrado.
NOTA:Poderá obter um calibrador da tensão dacorreia num concessionário Yamaha.1. Correia de transmissão
2. Marcas
3. Folga da correia de transmissão
U5C4P1P0.book Page 17 Monday, November 13, 2006 2:46 PM
Page 60 of 86

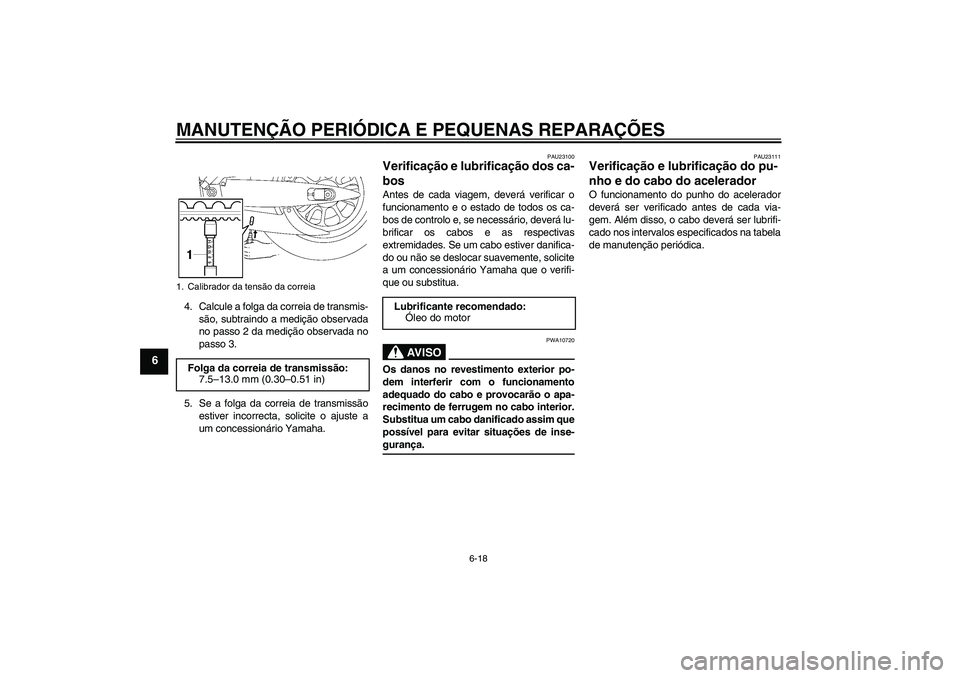

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-18
6
4. Calcule a folga da correia de transmis-
são, subtraindo a medição observada
no passo 2 da medição observada no
passo 3.
5. Se a folga da correia de transmissão
estiver incorrecta, solicite o ajuste a
um concessionário Yamaha.
PAU23100
Verificação e lubrificação dos ca-
bos Antes de cada viagem, deverá verificar o
funcionamento e o estado de todos os ca-
bos de controlo e, se necessário, deverá lu-
brificar os cabos e as respectivas
extremidades. Se um cabo estiver danifica-
do ou não se deslocar suavemente, solicite
a um concessionário Yamaha que o verifi-
que ou substitua.
AV I S O
PWA10720
Os danos no revestimento exterior po-
dem interferir com o funcionamento
adequado do cabo e provocarão o apa-
recimento de ferrugem no cabo interior.
Substitua um cabo danificado assim que
possível para evitar situações de inse-gurança.
PAU23111
Verificação e lubrificação do pu-
nho e do cabo do acelerador O funcionamento do punho do acelerador
deverá ser verificado antes de cada via-
gem. Além disso, o cabo deverá ser lubrifi-
cado nos intervalos especificados na tabela
de manutenção periódica.
1. Calibrador da tensão da correiaFolga da correia de transmissão:
7.5–13.0 mm (0.30–0.51 in)
Lubrificante recomendado:
Óleo do motor
U5C4P1P0.book Page 18 Monday, November 13, 2006 2:46 PM
