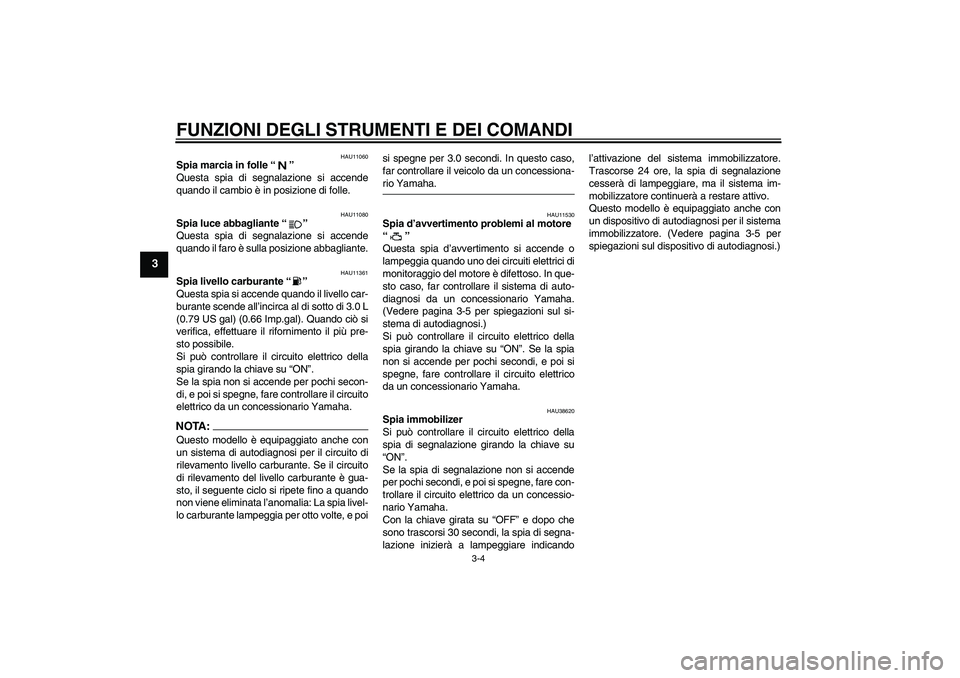

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-4
3
HAU11060
Spia marcia in folle “”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
HAU11080
Spia luce abbagliante “”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbagliante.
HAU11361
Spia livello carburante “”
Questa spia si accende quando il livello car-
burante scende all’incirca al di sotto di 3.0 L
(0.79 US gal) (0.66 Imp.gal). Quando ciò si
verifica, effettuare il rifornimento il più pre-
sto possibile.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”.
Se la spia non si accende per pochi secon-
di, e poi si spegne, fare controllare il circuito
elettrico da un concessionario Yamaha.NOTA:Questo modello è equipaggiato anche con
un sistema di autodiagnosi per il circuito di
rilevamento livello carburante. Se il circuito
di rilevamento del livello carburante è gua-
sto, il seguente ciclo si ripete fino a quando
non viene eliminata l’anomalia: La spia livel-
lo carburante lampeggia per otto volte, e poisi spegne per 3.0 secondi. In questo caso,
far controllare il veicolo da un concessiona-
rio Yamaha.
HAU11530
Spia d’avvertimento problemi al motore
“”
Questa spia d’avvertimento si accende o
lampeggia quando uno dei circuiti elettrici di
monitoraggio del motore è difettoso. In que-
sto caso, far controllare il sistema di auto-
diagnosi da un concessionario Yamaha.
(Vedere pagina 3-5 per spiegazioni sul si-
stema di autodiagnosi.)
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. Se la spia
non si accende per pochi secondi, e poi si
spegne, fare controllare il circuito elettrico
da un concessionario Yamaha.
HAU38620
Spia immobilizer
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
“ON”.
Se la spia di segnalazione non si accende
per pochi secondi, e poi si spegne, fare con-
trollare il circuito elettrico da un concessio-
nario Yamaha.
Con la chiave girata su “OFF” e dopo che
sono trascorsi 30 secondi, la spia di segna-
lazione inizierà a lampeggiare indicandol’attivazione del sistema immobilizzatore.
Trascorse 24 ore, la spia di segnalazione
cesserà di lampeggiare, ma il sistema im-
mobilizzatore continuerà a restare attivo.
Questo modello è equipaggiato anche con
un dispositivo di autodiagnosi per il sistema
immobilizzatore. (Vedere pagina 3-5 per
spiegazioni sul dispositivo di autodiagnosi.)
U5C4H1H0.book Page 4 Monday, November 13, 2006 9:09 AM

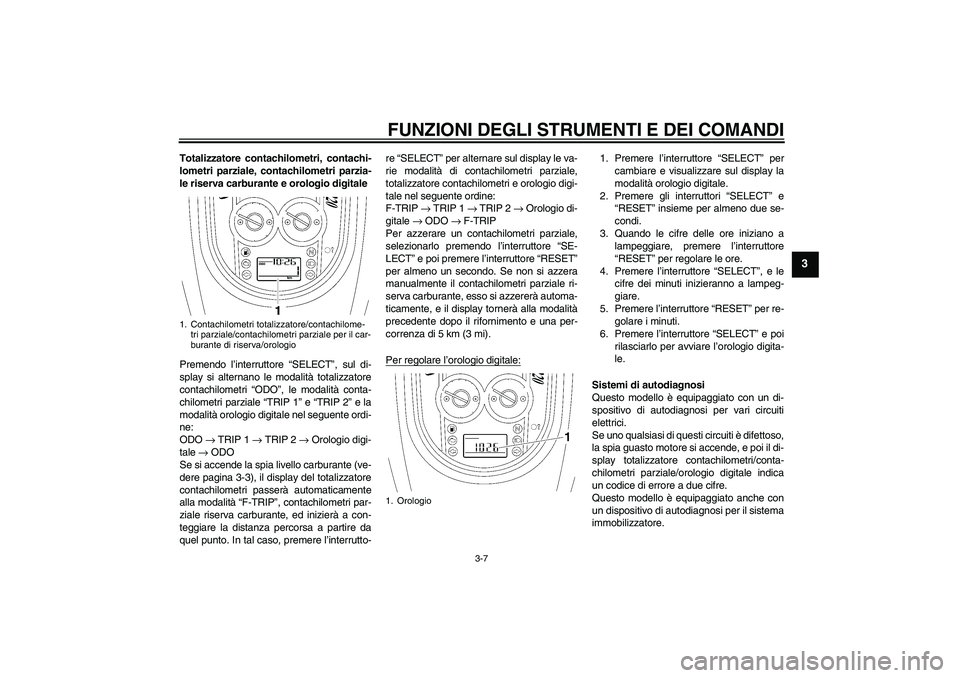

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-7
3
Totalizzatore contachilometri, contachi-
lometri parziale, contachilometri parzia-
le riserva carburante e orologio digitale
Premendo l’interruttore “SELECT”, sul di-
splay si alternano le modalità totalizzatore
contachilometri “ODO”, le modalità conta-
chilometri parziale “TRIP 1” e “TRIP 2” e la
modalità orologio digitale nel seguente ordi-
ne:
ODO → TRIP 1 → TRIP 2 → Orologio digi-
tale → ODO
Se si accende la spia livello carburante (ve-
dere pagina 3-3), il display del totalizzatore
contachilometri passerà automaticamente
alla modalità “F-TRIP”, contachilometri par-
ziale riserva carburante, ed inizierà a con-
teggiare la distanza percorsa a partire da
quel punto. In tal caso, premere l’interrutto-re “SELECT” per alternare sul display le va-
rie modalità di contachilometri parziale,
totalizzatore contachilometri e orologio digi-
tale nel seguente ordine:
F-TRIP → TRIP 1 → TRIP 2 → Orologio di-
gitale → ODO → F-TRIP
Per azzerare un contachilometri parziale,
selezionarlo premendo l’interruttore “SE-
LECT” e poi premere l’interruttore “RESET”
per almeno un secondo. Se non si azzera
manualmente il contachilometri parziale ri-
serva carburante, esso si azzererà automa-
ticamente, e il display tornerà alla modalità
precedente dopo il rifornimento e una per-
correnza di 5 km (3 mi).
Per regolare l’orologio digitale:
1. Premere l’interruttore “SELECT” per
cambiare e visualizzare sul display la
modalità orologio digitale.
2. Premere gli interruttori “SELECT” e
“RESET” insieme per almeno due se-
condi.
3. Quando le cifre delle ore iniziano a
lampeggiare, premere l’interruttore
“RESET” per regolare le ore.
4. Premere l’interruttore “SELECT”, e le
cifre dei minuti inizieranno a lampeg-
giare.
5. Premere l’interruttore “RESET” per re-
golare i minuti.
6. Premere l’interruttore “SELECT” e poi
rilasciarlo per avviare l’orologio digita-
le.
Sistemi di autodiagnosi
Questo modello è equipaggiato con un di-
spositivo di autodiagnosi per vari circuiti
elettrici.
Se uno qualsiasi di questi circuiti è difettoso,
la spia guasto motore si accende, e poi il di-
splay totalizzatore contachilometri/conta-
chilometri parziale/orologio digitale indica
un codice di errore a due cifre.
Questo modello è equipaggiato anche con
un dispositivo di autodiagnosi per il sistema
immobilizzatore.
1. Contachilometri totalizzatore/contachilome-
tri parziale/contachilometri parziale per il car-
burante di riserva/orologio
1. Orologio
U5C4H1H0.book Page 7 Monday, November 13, 2006 9:09 AM

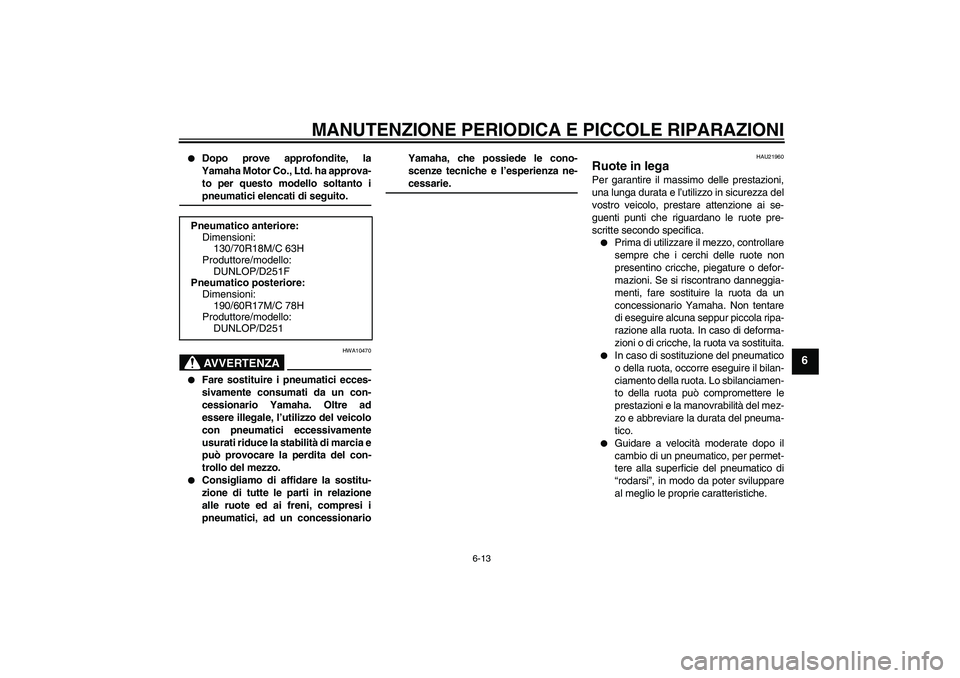

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-13
6


Dopo prove approfondite, la
Yamaha Motor Co., Ltd. ha approva-
to per questo modello soltanto ipneumatici elencati di seguito.AVVERTENZA
HWA10470


Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati riduce la stabilità d i m a r c i a e
può provocare la perdita del con-
trollo del mezzo.


Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionarioYamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-
cessarie.
HAU21960
Ruote in lega Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, prestare attenzione ai se-
guenti punti che riguardano le ruote pre-
scritte secondo specifica.

Prima di utilizzare il mezzo, controllare
sempre che i cerchi delle ruote non
presentino cricche, piegature o defor-
mazioni. Se si riscontrano danneggia-
menti, fare sostituire la ruota da un
concessionario Yamaha. Non tentare
di eseguire alcuna seppur piccola ripa-
razione alla ruota. In caso di deforma-
zioni o di cricche, la ruota va sostituita.


In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilanciamen-
to della ruota può compromettere le
prestazioni e la manovrabilità del mez-
zo e abbreviare la durata del pneuma-
tico.


Guidare a velocità moderate dopo il
cambio di un pneumatico, per permet-
tere alla superficie del pneumatico di
“rodarsi”, in modo da poter sviluppare
al meglio le proprie caratteristiche. Pneumatico anteriore:
Dimensioni:
130/70R18M/C 63H
Produttore/modello:
DUNLOP/D251F
Pneumatico posteriore:
Dimensioni:
190/60R17M/C 78H
Produttore/modello:
DUNLOP/D251
U5C4H1H0.book Page 13 Monday, November 13, 2006 9:09 AM

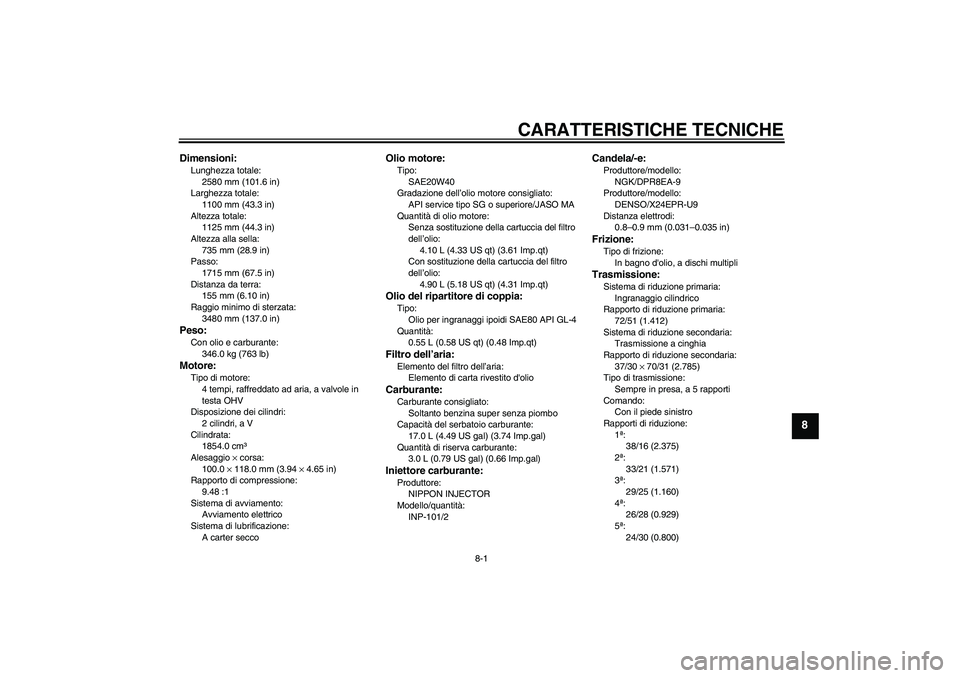

CARATTERISTICHE TECNICHE
8-1
8
Dimensioni:Lunghezza totale:
2580 mm (101.6 in)
Larghezza totale:
1100 mm (43.3 in)
Altezza totale:
1125 mm (44.3 in)
Altezza alla sella:
735 mm (28.9 in)
Passo:
1715 mm (67.5 in)
Distanza da terra:
155 mm (6.10 in)
Raggio minimo di sterzata:
3480 mm (137.0 in)Peso:Con olio e carburante:
346.0 kg (763 lb)Motore:Tipo di motore:
4 tempi, raffreddato ad aria, a valvole in
testa OHV
Disposizione dei cilindri:
2 cilindri, a V
Cilindrata:
1854.0 cm³
Alesaggio × corsa:
100.0 × 118.0 mm (3.94 × 4.65 in)
Rapporto di compressione:
9.48 :1
Sistema di avviamento:
Avviamento elettrico
Sistema di lubrificazione:
A carter secco
Olio motore:Tipo:
SAE20W40
Gradazione dell’olio motore consigliato:
API service tipo SG o superiore/JASO MA
Quantità di olio motore:
Senza sostituzione della cartuccia del filtro
dell’olio:
4.10 L (4.33 US qt) (3.61 Imp.qt)
Con sostituzione della cartuccia del filtro
dell’olio:
4.90 L (5.18 US qt) (4.31 Imp.qt)Olio del ripartitore di coppia:Tipo:
Olio per ingranaggi ipoidi SAE80 API GL-4
Quantità:
0.55 L (0.58 US qt) (0.48 Imp.qt)Filtro dell’aria:Elemento del filtro dell’aria:
Elemento di carta rivestito d'olioCarburante:Carburante consigliato:
Soltanto benzina super senza piombo
Capacità del serbatoio carburante:
17.0 L (4.49 US gal) (3.74 Imp.gal)
Quantità di riserva carburante:
3.0 L (0.79 US gal) (0.66 Imp.gal)Iniettore carburante:Produttore:
NIPPON INJECTOR
Modello/quantità:
INP-101/2
Candela/-e:Produttore/modello:
NGK/DPR8EA-9
Produttore/modello:
DENSO/X24EPR-U9
Distanza elettrodi:
0.8–0.9 mm (0.031–0.035 in)Frizione:Tipo di frizione:
In bagno d'olio, a dischi multipliTrasmissione:Sistema di riduzione primaria:
Ingranaggio cilindrico
Rapporto di riduzione primaria:
72/51 (1.412)
Sistema di riduzione secondaria:
Trasmissione a cinghia
Rapporto di riduzione secondaria:
37/30 × 70/31 (2.785)
Tipo di trasmissione:
Sempre in presa, a 5 rapporti
Comando:
Con il piede sinistro
Rapporti di riduzione:
1ª:
38/16 (2.375)
2ª:
33/21 (1.571)
3ª:
29/25 (1.160)
4ª:
26/28 (0.929)
5ª:
24/30 (0.800)
