YAMAHA XV1900A 2008 Instructieboekje (in Dutch)

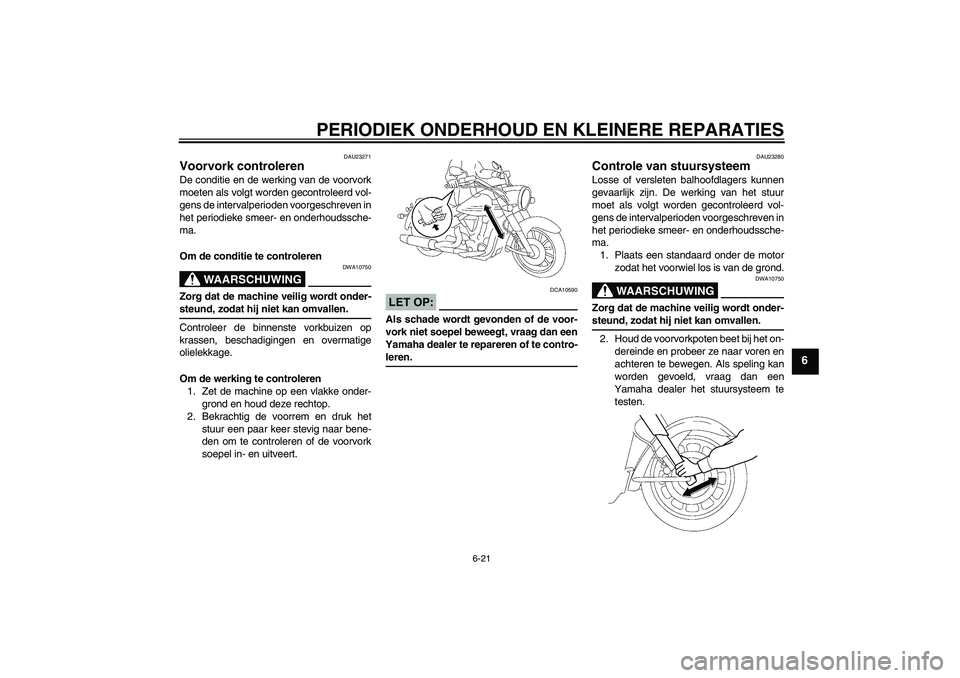

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-21
6
DAU23271
Voorvork controleren De conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden voorgeschreven in
het periodieke smeer- en onderhoudssche-
ma.
Om de conditie te controleren
WAARSCHUWING
DWA10750
Zorg dat de machine veilig wordt onder-steund, zodat hij niet kan omvallen.
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werking te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
LET OP:
DCA10590
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan een
Yamaha dealer te repareren of te contro-leren.
DAU23280
Controle van stuursysteem Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuur
moet als volgt worden gecontroleerd vol-
gens de intervalperioden voorgeschreven in
het periodieke smeer- en onderhoudssche-
ma.
1. Plaats een standaard onder de motor
zodat het voorwiel los is van de grond.
WAARSCHUWING
DWA10750
Zorg dat de machine veilig wordt onder-steund, zodat hij niet kan omvallen.
2. Houd de voorvorkpoten beet bij het on-
dereinde en probeer ze naar voren en
achteren te bewegen. Als speling kan
worden gevoeld, vraag dan een
Yamaha dealer het stuursysteem te
testen.
U5C4D2D0.book Page 21 Monday, September 10, 2007 9:35 AM

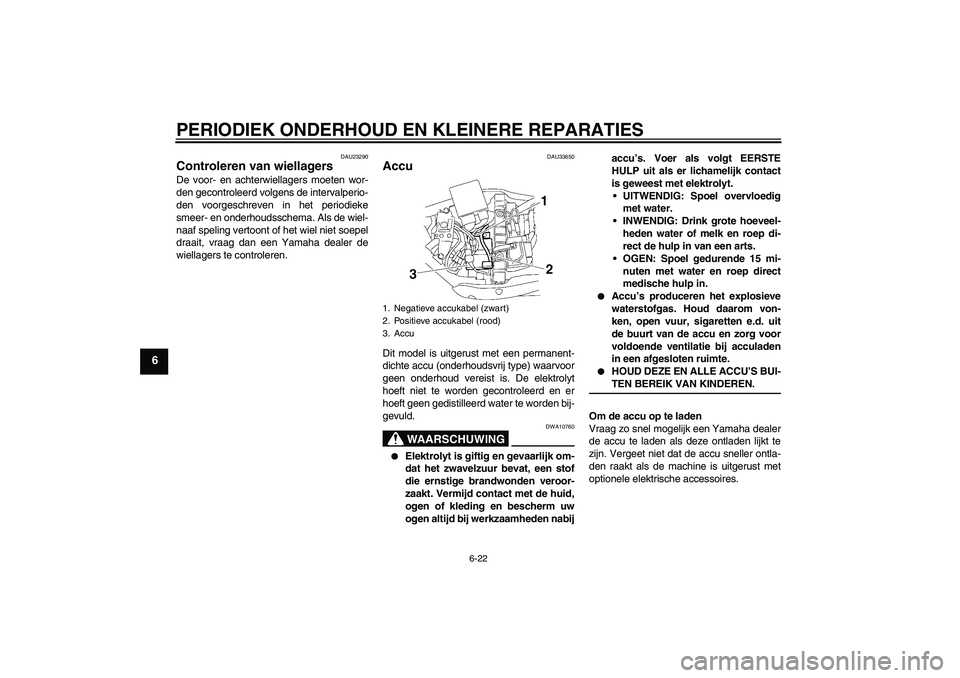

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-22
6
DAU23290
Controleren van wiellagers De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
DAU33650
Accu Dit model is uitgerust met een permanent-
dichte accu (onderhoudsvrij type) waarvoor
geen onderhoud vereist is. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden bij-
gevuld.
WAARSCHUWING
DWA10760


Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd contact met de huid,
ogen of kleding en bescherm uw
ogen altijd bij werkzaamheden nabijaccu’s. Voer als volgt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloedig
met water.
INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.


Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.


HOUD DEZE EN ALLE ACCU’S BUI-TEN BEREIK VAN KINDEREN.
Om de accu op te laden
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
1. Negatieve accukabel (zwart)
2. Positieve accukabel (rood)
3. Accu
U5C4D2D0.book Page 22 Monday, September 10, 2007 9:35 AM

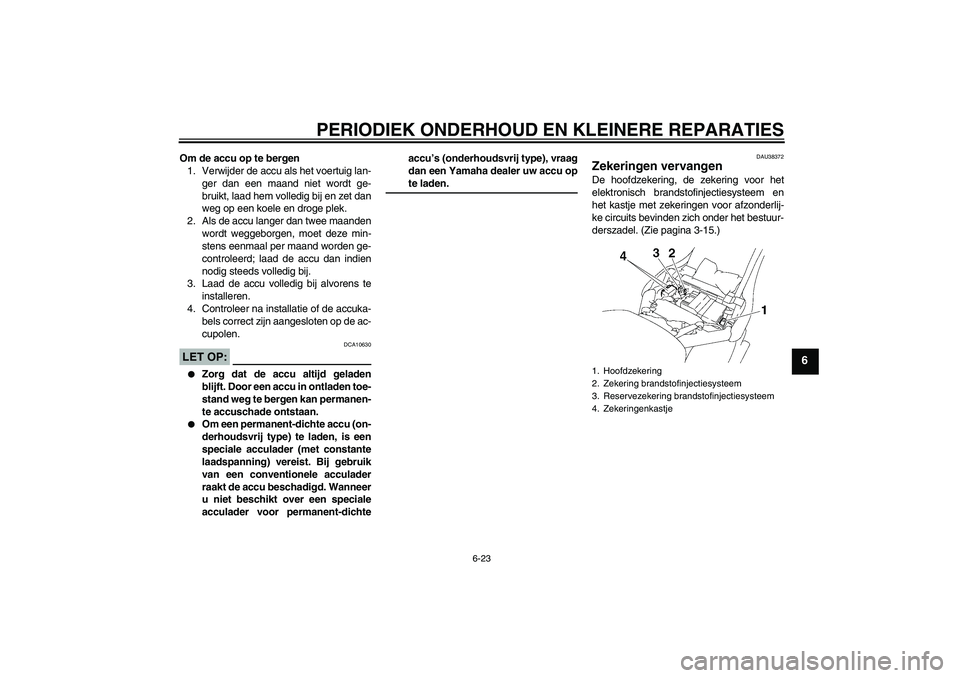

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-23
6
Om de accu op te bergen
1. Verwijder de accu als het voertuig lan-
ger dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet dan
weg op een koele en droge plek.
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te
installeren.
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de ac-
cupolen.LET OP:
DCA10630


Zorg dat de accu altijd geladen
blijft. Door een accu in ontladen toe-
stand weg te bergen kan permanen-
te accuschade ontstaan.


Om een permanent-dichte accu (on-
derhoudsvrij type) te laden, is een
speciale acculader (met constante
laadspanning) vereist. Bij gebruik
van een conventionele acculader
raakt de accu beschadigd. Wanneer
u niet beschikt over een speciale
acculader voor permanent-dichteaccu’s (onderhoudsvrij type), vraag
dan een Yamaha dealer uw accu op
te laden.
DAU38372
Zekeringen vervangen De hoofdzekering, de zekering voor het
elektronisch brandstofinjectiesysteem en
het kastje met zekeringen voor afzonderlij-
ke circuits bevinden zich onder het bestuur-
derszadel. (Zie pagina 3-15.)1. Hoofdzekering
2. Zekering brandstofinjectiesysteem
3. Reservezekering brandstofinjectiesysteem
4. Zekeringenkastje
U5C4D2D0.book Page 23 Monday, September 10, 2007 9:35 AM

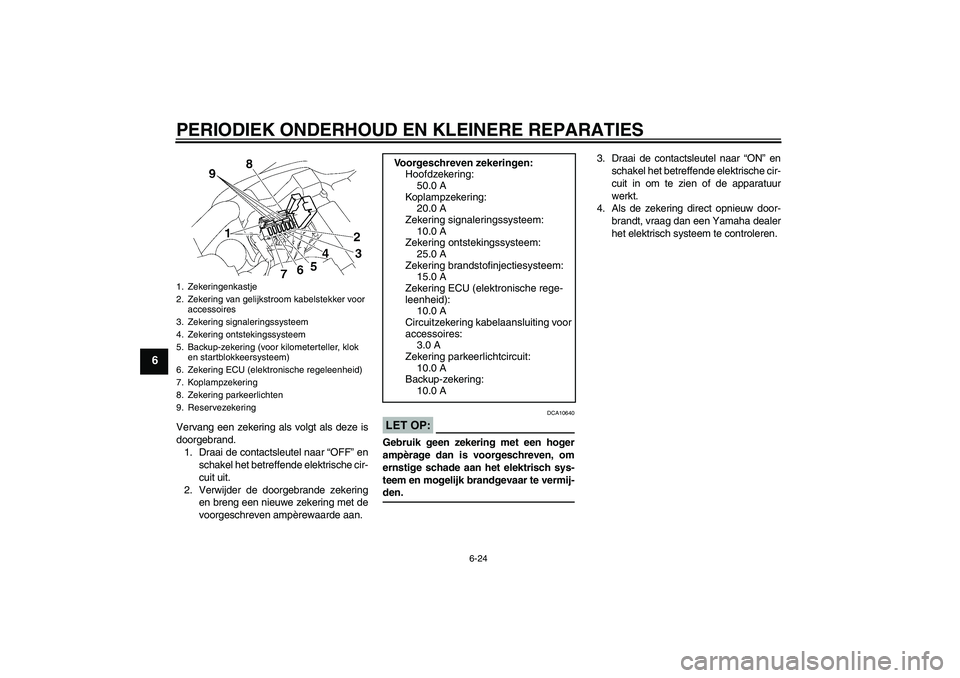

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-24
6
Vervang een zekering als volgt als deze is
doorgebrand.
1. Draai de contactsleutel naar “OFF” en
schakel het betreffende elektrische cir-
cuit uit.
2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
LET OP:
DCA10640
Gebruik geen zekering met een hoger
ampèrage dan is voorgeschreven, om
ernstige schade aan het elektrisch sys-
teem en mogelijk brandgevaar te vermij-den.3. Draai de contactsleutel naar “ON” en
schakel het betreffende elektrische cir-
cuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
1. Zekeringenkastje
2. Zekering van gelijkstroom kabelstekker voor
accessoires
3. Zekering signaleringssysteem
4. Zekering ontstekingssysteem
5. Backup-zekering (voor kilometerteller, klok
en startblokkeersysteem)
6. Zekering ECU (elektronische regeleenheid)
7. Koplampzekering
8. Zekering parkeerlichten
9. Reservezekering
Voorgeschreven zekeringen:
Hoofdzekering:
50.0 A
Koplampzekering:
20.0 A
Zekering signaleringssysteem:
10.0 A
Zekering ontstekingssysteem:
25.0 A
Zekering brandstofinjectiesysteem:
15.0 A
Zekering ECU (elektronische rege-
leenheid):
10.0 A
Circuitzekering kabelaansluiting voor
accessoires:
3.0 A
Zekering parkeerlichtcircuit:
10.0 A
Backup-zekering:
10.0 A
U5C4D2D0.book Page 24 Monday, September 10, 2007 9:35 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-25
6
DAU38452
Koplampgloeilamp vervangen Dit model heeft een koplamp die uitgerust is
met twee kwartslampen. Als de lamp van
het grootlicht of dimlicht is doorgebrand,
vervang deze dan als volgt.
De koplampunit verwijderen
1. Verwijder de koplamphuiskap door de
bouten los te halen.2. Maak de aangegeven stekker los.
3. Verwijder de koplampunit door de
schroeven los te halen.Koplampgloeilamp voor grootlicht vervan-
gen1. Verwijder de kap van de fitting door
deze linksom te draaien.
2. Maak de koplampstekker los en ver-
wijder dan de fitting.
1. Gloeilamp voor dimlicht
2. Gloeilamp voor grootlicht
1. Bout
2. Koplamphuiskap
1. Kabelaansluiting
1. Schroef
1. Kap gloeilamphouder
U5C4D2D0.book Page 25 Monday, September 10, 2007 9:35 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-26
6
3. Verwijder de defecte gloeilamp.
WAARSCHUWING
DWA10790
Koplampgloeilampen worden zeer heet.
Houd daarom brandbare producten uit
de buurt van een koplampgloeilamp en
raak het lampglas niet aan zolang dit nietis afgekoeld.
4. Breng een nieuwe koplampgloeilamp
aan en zet deze dan vast met de gloei-
lamphouder.LET OP:
DCA10650
Pas op en zorg dat de volgende onderde-
len niet worden beschadigd:


Koplampgloeilamp
Raak het glas van de koplampgloei-
lamp niet aan zodat dit vetvrij blijft,
anders kan de doorzichtigheid van
het glas, de lichtintensiteit en de le-
vensduur nadelig worden beïn-
vloed. Wrijf eventuele
verontreinigingen en vingerafdruk-
ken op het gloeilampglas weg met
een doekje gedrenkt in alcohol of
thinner.


Koplamplens
Plak geen kleurfolie of stickers op
de koplamplens.
Gebruik geen koplampgloeilamp
met een hoger wattage dan is voor-geschreven.5. Sluit de stekker aan en plaats de kap
van de fitting door deze rechtsom te
draaien.
Koplampgloeilamp voor dimlicht vervangen
1. Maak de stekker los en verwijder de
defecte gloeilamp door deze linksom
te draaien.
WAARSCHUWING
DWA10790
Koplampgloeilampen worden zeer heet.
Houd daarom brandbare producten uit
de buurt van een koplampgloeilamp en
raak het lampglas niet aan zolang dit nietis afgekoeld.
2. Plaats de gloeilamp door deze rechts-
om te draaien.
1. Koplampstekker
2. Gloeilamphouder
1. Raak het glas van de gloeilamp niet aan.
1. Koplampstekker
2. Koplampgloeilamp
U5C4D2D0.book Page 26 Monday, September 10, 2007 9:35 AM

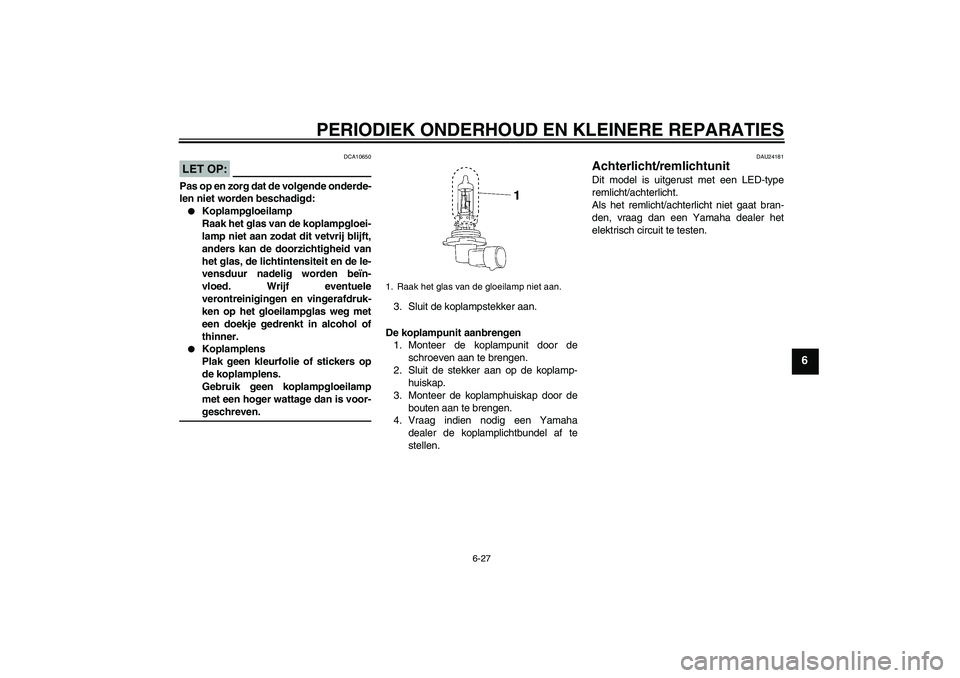

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-27
6
LET OP:
DCA10650
Pas op en zorg dat de volgende onderde-
len niet worden beschadigd:

Koplampgloeilamp
Raak het glas van de koplampgloei-
lamp niet aan zodat dit vetvrij blijft,
anders kan de doorzichtigheid van
het glas, de lichtintensiteit en de le-
vensduur nadelig worden beïn-
vloed. Wrijf eventuele
verontreinigingen en vingerafdruk-
ken op het gloeilampglas weg met
een doekje gedrenkt in alcohol of
thinner.


Koplamplens
Plak geen kleurfolie of stickers op
de koplamplens.
Gebruik geen koplampgloeilamp
met een hoger wattage dan is voor-geschreven.3. Sluit de koplampstekker aan.
De koplampunit aanbrengen
1. Monteer de koplampunit door de
schroeven aan te brengen.
2. Sluit de stekker aan op de koplamp-
huiskap.
3. Monteer de koplamphuiskap door de
bouten aan te brengen.
4. Vraag indien nodig een Yamaha
dealer de koplamplichtbundel af te
stellen.
DAU24181
Achterlicht/remlichtunit Dit model is uitgerust met een LED-type
remlicht/achterlicht.
Als het remlicht/achterlicht niet gaat bran-
den, vraag dan een Yamaha dealer het
elektrisch circuit te testen.
1. Raak het glas van de gloeilamp niet aan.
U5C4D2D0.book Page 27 Monday, September 10, 2007 9:35 AM

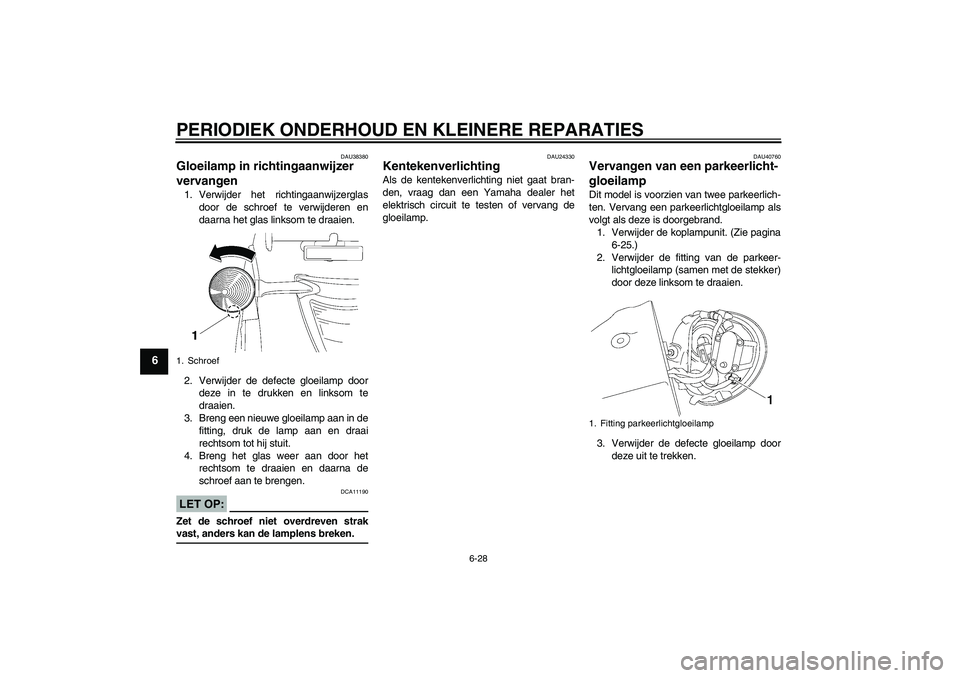

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-28
6
DAU38380
Gloeilamp in richtingaanwijzer
vervangen 1. Verwijder het richtingaanwijzerglas
door de schroef te verwijderen en
daarna het glas linksom te draaien.
2. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te
draaien.
3. Breng een nieuwe gloeilamp aan in de
fitting, druk de lamp aan en draai
rechtsom tot hij stuit.
4. Breng het glas weer aan door het
rechtsom te draaien en daarna de
schroef aan te brengen.LET OP:
DCA11190
Zet de schroef niet overdreven strakvast, anders kan de lamplens breken.
DAU24330
Kentekenverlichting Als de kentekenverlichting niet gaat bran-
den, vraag dan een Yamaha dealer het
elektrisch circuit te testen of vervang de
gloeilamp.
DAU40760
Vervangen van een parkeerlicht-
gloeilamp Dit model is voorzien van twee parkeerlich-
ten. Vervang een parkeerlichtgloeilamp als
volgt als deze is doorgebrand.
1. Verwijder de koplampunit. (Zie pagina
6-25.)
2. Verwijder de fitting van de parkeer-
lichtgloeilamp (samen met de stekker)
door deze linksom te draaien.
3. Verwijder de defecte gloeilamp door
deze uit te trekken.
1. Schroef
1. Fitting parkeerlichtgloeilamp
U5C4D2D0.book Page 28 Monday, September 10, 2007 9:35 AM

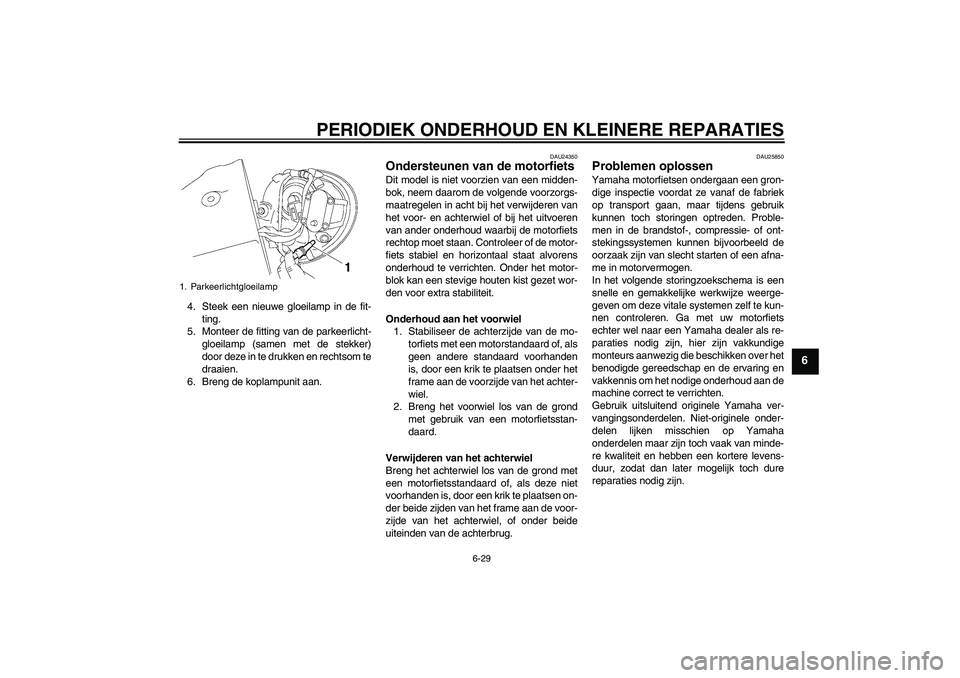

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-29
6
4. Steek een nieuwe gloeilamp in de fit-
ting.
5. Monteer de fitting van de parkeerlicht-
gloeilamp (samen met de stekker)
door deze in te drukken en rechtsom te
draaien.
6. Breng de koplampunit aan.
DAU24350
Ondersteunen van de motorfiets Dit model is niet voorzien van een midden-
bok, neem daarom de volgende voorzorgs-
maatregelen in acht bij het verwijderen van
het voor- en achterwiel of bij het uitvoeren
van ander onderhoud waarbij de motorfiets
rechtop moet staan. Controleer of de motor-
fiets stabiel en horizontaal staat alvorens
onderhoud te verrichten. Onder het motor-
blok kan een stevige houten kist gezet wor-
den voor extra stabiliteit.
Onderhoud aan het voorwiel
1. Stabiliseer de achterzijde van de mo-
torfiets met een motorstandaard of, als
geen andere standaard voorhanden
is, door een krik te plaatsen onder het
frame aan de voorzijde van het achter-
wiel.
2. Breng het voorwiel los van de grond
met gebruik van een motorfietsstan-
daard.
Verwijderen van het achterwiel
Breng het achterwiel los van de grond met
een motorfietsstandaard of, als deze niet
voorhanden is, door een krik te plaatsen on-
der beide zijden van het frame aan de voor-
zijde van het achterwiel, of onder beide
uiteinden van de achterbrug.
DAU25850
Problemen oplossen Yamaha motorfietsen ondergaan een gron-
dige inspectie voordat ze vanaf de fabriek
op transport gaan, maar tijdens gebruik
kunnen toch storingen optreden. Proble-
men in de brandstof-, compressie- of ont-
stekingssystemen kunnen bijvoorbeeld de
oorzaak zijn van slecht starten of een afna-
me in motorvermogen.
In het volgende storingzoekschema is een
snelle en gemakkelijke werkwijze weerge-
geven om deze vitale systemen zelf te kun-
nen controleren. Ga met uw motorfiets
echter wel naar een Yamaha dealer als re-
paraties nodig zijn, hier zijn vakkundige
monteurs aanwezig die beschikken over het
benodigde gereedschap en de ervaring en
vakkennis om het nodige onderhoud aan de
machine correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn.
1. Parkeerlichtgloeilamp
U5C4D2D0.book Page 29 Monday, September 10, 2007 9:35 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-30
6
DAU42600

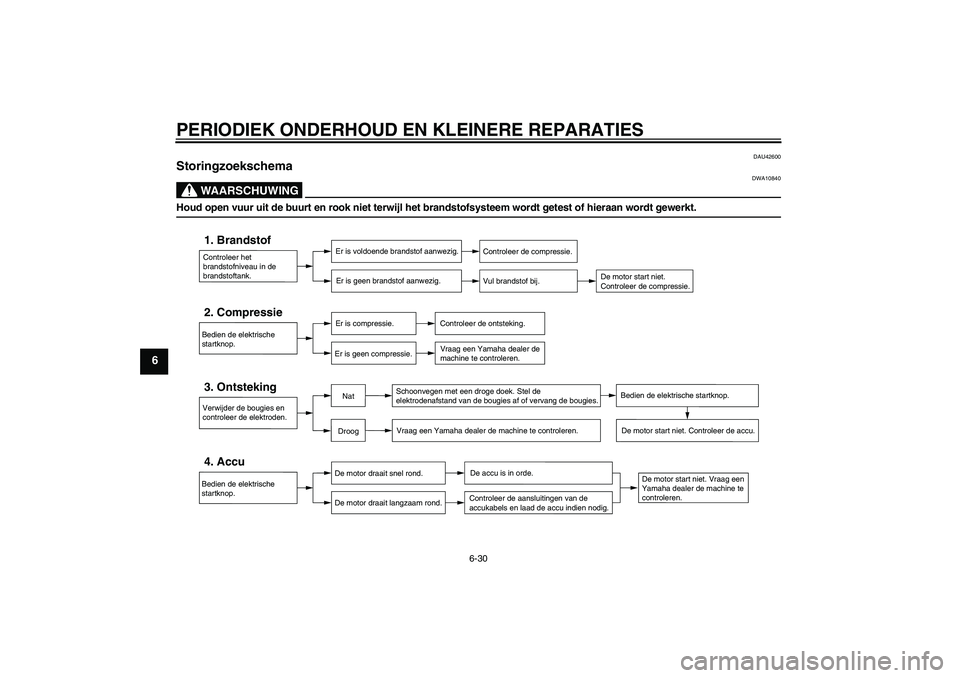

Storingzoekschema
WAARSCHUWING
DWA10840
Houd open vuur uit de buurt en rook niet terwijl het brandstofsysteem wordt getest of hieraan wordt gewerkt.
Controleer het
brandstofniveau in de
brandstoftank.1. Brandstof
Er is voldoende brandstof aanwezig.
Er is geen brandstof aanwezig.
Controleer de compressie.
Vul brandstof bij.
De motor start niet.
Controleer de compressie.
Bedien de elektrische
startknop.2. Compressie
Er is compressie.
Er is geen compressie.
Controleer de ontsteking.
Vraag een Yamaha dealer de
machine te controleren.
Verwijder de bougies en
controleer de elektroden.3. Ontsteking
Schoonvegen met een droge doek. Stel de
elektrodenafstand van de bougies af of vervang de bougies.
Vraag een Yamaha dealer de machine te controleren.
De motor start niet. Vraag een
Yamaha dealer de machine te
controleren.
De motor start niet. Controleer de accu.
Bedien de elektrische
startknop.4. Accu
De motor draait snel rond.
De motor draait langzaam rond.
De accu is in orde.Controleer de aansluitingen van de
accukabels en laad de accu indien nodig.
DroogNat
Bedien de elektrische startknop.
U5C4D2D0.book Page 30 Monday, September 10, 2007 9:35 AM
