YAMAHA XV1900A 2008 Manual de utilização (in Portuguese)

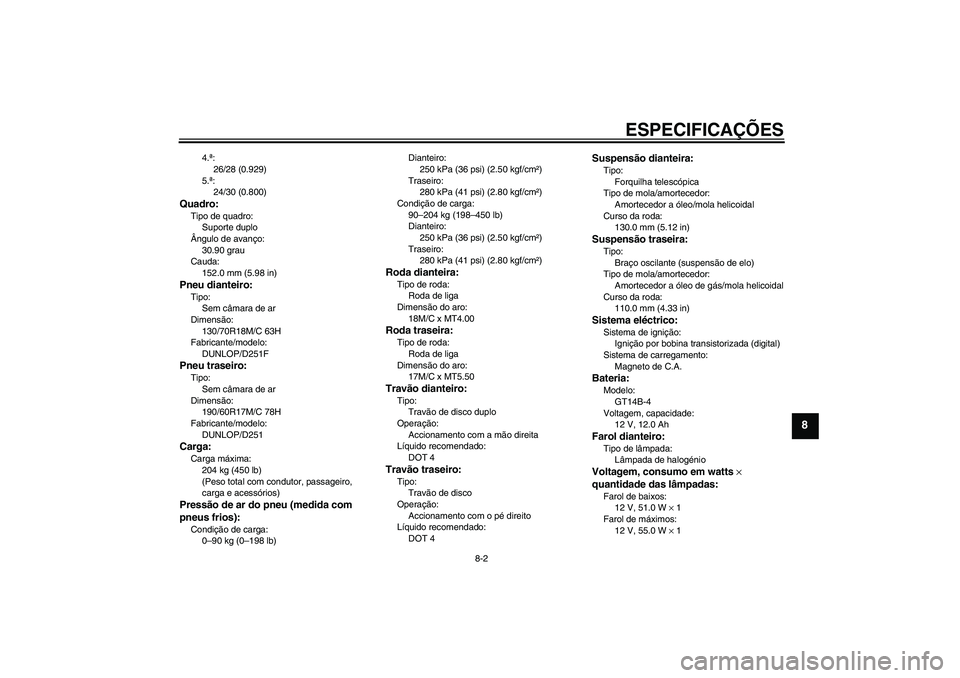

ESPECIFICAÇÕES
8-2
8
4.ª:
26/28 (0.929)
5.ª:
24/30 (0.800)
Quadro:Tipo de quadro:
Suporte duplo
Ângulo de avanço:
30.90 grau
Cauda:
152.0 mm (5.98 in)Pneu dianteiro:Tipo:
Sem câmara de ar
Dimensão:
130/70R18M/C 63H
Fabricante/modelo:
DUNLOP/D251FPneu traseiro:Tipo:
Sem câmara de ar
Dimensão:
190/60R17M/C 78H
Fabricante/modelo:
DUNLOP/D251Carga:Carga máxima:
204 kg (450 lb)
(Peso total com condutor, passageiro,
carga e acessórios)Pressão de ar do pneu (medida com
pneus frios):Condição de carga:
0–90 kg (0–198 lb)Dianteiro:
250 kPa (36 psi) (2.50 kgf/cm²)
Traseiro:
280 kPa (41 psi) (2.80 kgf/cm²)
Condição de carga:
90–204 kg (198–450 lb)
Dianteiro:
250 kPa (36 psi) (2.50 kgf/cm²)
Traseiro:
280 kPa (41 psi) (2.80 kgf/cm²)
Roda dianteira:Tipo de roda:
Roda de liga
Dimensão do aro:
18M/C x MT4.00Roda traseira:Tipo de roda:
Roda de liga
Dimensão do aro:
17M/C x MT5.50Travão dianteiro:Tipo:
Travão de disco duplo
Operação:
Accionamento com a mão direita
Líquido recomendado:
DOT 4Travão traseiro:Tipo:
Travão de disco
Operação:
Accionamento com o pé direito
Líquido recomendado:
DOT 4
Suspensão dianteira:Tipo:
Forquilha telescópica
Tipo de mola/amortecedor:
Amortecedor a óleo/mola helicoidal
Curso da roda:
130.0 mm (5.12 in)Suspensão traseira:Tipo:
Braço oscilante (suspensão de elo)
Tipo de mola/amortecedor:
Amortecedor a óleo de gás/mola helicoidal
Curso da roda:
110.0 mm (4.33 in)Sistema eléctrico:Sistema de ignição:
Ignição por bobina transistorizada (digital)
Sistema de carregamento:
Magneto de C.A.Bateria:Modelo:
GT14B-4
Voltagem, capacidade:
12 V, 12.0 AhFarol dianteiro:Tipo de lâmpada:
Lâmpada de halogénioVoltagem, consumo em watts ×
quantidade das lâmpadas:Farol de baixos:
12 V, 51.0 W × 1
Farol de máximos:
12 V, 55.0 W × 1
U5C4P2P0.book Page 2 Monday, September 10, 2007 10:09 AM

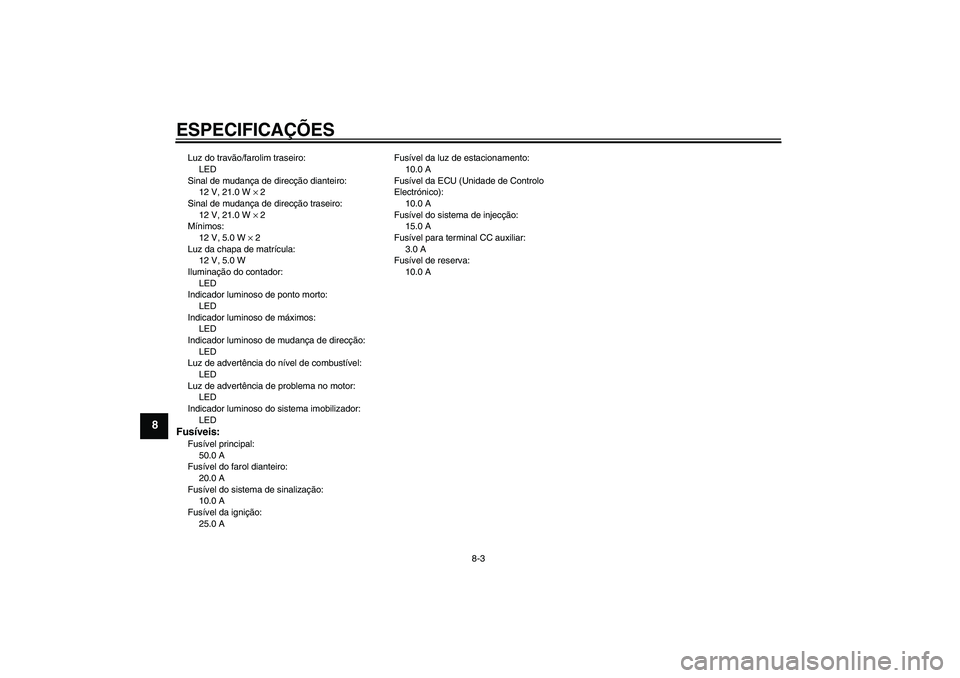

ESPECIFICAÇÕES
8-3
8
Luz do travão/farolim traseiro:
LED
Sinal de mudança de direcção dianteiro:
12 V, 21.0 W × 2
Sinal de mudança de direcção traseiro:
12 V, 21.0 W × 2
Mínimos:
12 V, 5.0 W × 2
Luz da chapa de matrícula:
12 V, 5.0 W
Iluminação do contador:
LED
Indicador luminoso de ponto morto:
LED
Indicador luminoso de máximos:
LED
Indicador luminoso de mudança de direcção:
LED
Luz de advertência do nível de combustível:
LED
Luz de advertência de problema no motor:
LED
Indicador luminoso do sistema imobilizador:
LEDFusíveis:Fusível principal:
50.0 A
Fusível do farol dianteiro:
20.0 A
Fusível do sistema de sinalização:
10.0 A
Fusível da ignição:
25.0 AFusível da luz de estacionamento:
10.0 A
Fusível da ECU (Unidade de Controlo
Electrónico):
10.0 A
Fusível do sistema de injecção:
15.0 A
Fusível para terminal CC auxiliar:
3.0 A
Fusível de reserva:
10.0 A
U5C4P2P0.book Page 3 Monday, September 10, 2007 10:09 AM

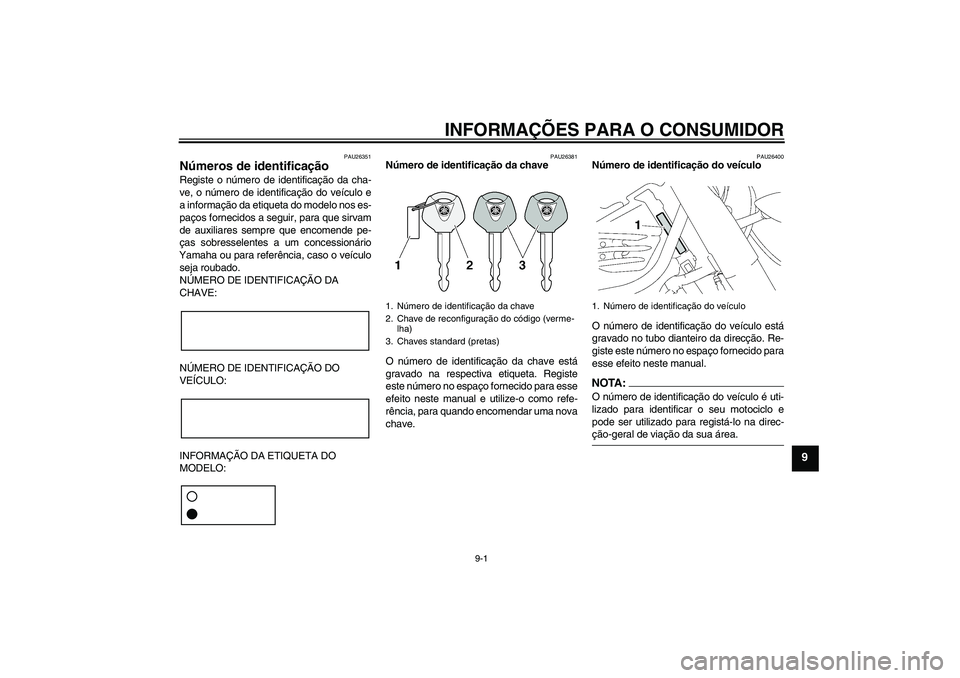

INFORMAÇÕES PARA O CONSUMIDOR
9-1
9
PAU26351
Números de identificação Registe o número de identificação da cha-
ve, o número de identificação do veículo e
a informação da etiqueta do modelo nos es-
paços fornecidos a seguir, para que sirvam
de auxiliares sempre que encomende pe-
ças sobresselentes a um concessionário
Yamaha ou para referência, caso o veículo
seja roubado.
NÚMERO DE IDENTIFICAÇÃO DA
CHAVE:
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU26381
Número de identificação da chave
O número de identificação da chave está
gravado na respectiva etiqueta. Registe
este número no espaço fornecido para esse
efeito neste manual e utilize-o como refe-
rência, para quando encomendar uma nova
chave.
PAU26400
Número de identificação do veículo
O número de identificação do veículo está
gravado no tubo dianteiro da direcção. Re-
giste este número no espaço fornecido para
esse efeito neste manual.NOTA:O número de identificação do veículo é uti-
lizado para identificar o seu motociclo e
pode ser utilizado para registá-lo na direc-ção-geral de viação da sua área.
1. Número de identificação da chave
2. Chave de reconfiguração do código (verme-
lha)
3. Chaves standard (pretas)
1. Número de identificação do veículo
U5C4P2P0.book Page 1 Monday, September 10, 2007 10:09 AM

INFORMAÇÕES PARA O CONSUMIDOR
9-2
9
PAU26470
Etiqueta do modelo
A etiqueta do modelo está colocada no
chassis, por baixo do assento do condutor.
(Consulte a página 3-15.) Registe a infor-
mação constante nesta etiqueta no espaço
providenciado para esse efeito neste manu-
al. Esta informação será necessária para
encomendar peças sobresselentes a um
concessionário Yamaha.1. Etiqueta do modeloU5C4P2P0.book Page 2 Monday, September 10, 2007 10:09 AM

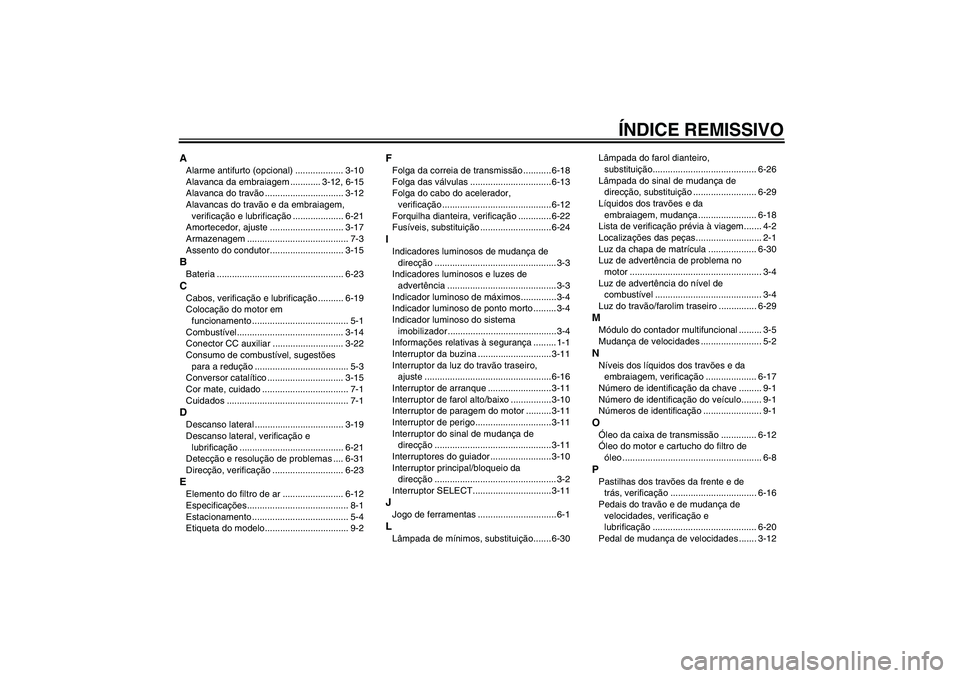

ÍNDICE REMISSIVO
AAlarme antifurto (opcional) ................... 3-10
Alavanca da embraiagem ............ 3-12, 6-15
Alavanca do travão ............................... 3-12
Alavancas do travão e da embraiagem,
verificação e lubrificação .................... 6-21
Amortecedor, ajuste ............................. 3-17
Armazenagem ........................................ 7-3
Assento do condutor............................. 3-15BBateria .................................................. 6-23CCabos, verificação e lubrificação .......... 6-19
Colocação do motor em
funcionamento ...................................... 5-1
Combustível.......................................... 3-14
Conector CC auxiliar ............................ 3-22
Consumo de combustível, sugestões
para a redução ..................................... 5-3
Conversor catalítico .............................. 3-15
Cor mate, cuidado .................................. 7-1
Cuidados ................................................ 7-1DDescanso lateral ................................... 3-19
Descanso lateral, verificação e
lubrificação ......................................... 6-21
Detecção e resolução de problemas .... 6-31
Direcção, verificação ............................ 6-23EElemento do filtro de ar ........................ 6-12
Especificações........................................ 8-1
Estacionamento ...................................... 5-4
Etiqueta do modelo................................. 9-2
FFolga da correia de transmissão ........... 6-18
Folga das válvulas ................................ 6-13
Folga do cabo do acelerador,
verificação ........................................... 6-12
Forquilha dianteira, verificação ............. 6-22
Fusíveis, substituição ............................ 6-24IIndicadores luminosos de mudança de
direcção ................................................ 3-3
Indicadores luminosos e luzes de
advertência ........................................... 3-3
Indicador luminoso de máximos..............3-4
Indicador luminoso de ponto morto ......... 3-4
Indicador luminoso do sistema
imobilizador ........................................... 3-4
Informações relativas à segurança ......... 1-1
Interruptor da buzina .............................3-11
Interruptor da luz do travão traseiro,
ajuste ..................................................6-16
Interruptor de arranque ......................... 3-11
Interruptor de farol alto/baixo ................3-10
Interruptor de paragem do motor .......... 3-11
Interruptor de perigo.............................. 3-11
Interruptor do sinal de mudança de
direcção .............................................. 3-11
Interruptores do guiador ........................ 3-10
Interruptor principal/bloqueio da
direcção ................................................ 3-2
Interruptor SELECT...............................3-11JJogo de ferramentas ............................... 6-1LLâmpada de mínimos, substituição....... 6-30Lâmpada do farol dianteiro,
substituição......................................... 6-26
Lâmpada do sinal de mudança de
direcção, substituição ......................... 6-29
Líquidos dos travões e da
embraiagem, mudança ....................... 6-18
Lista de verificação prévia à viagem....... 4-2
Localizações das peças.......................... 2-1
Luz da chapa de matrícula ................... 6-30
Luz de advertência de problema no
motor .................................................... 3-4
Luz de advertência do nível de
combustível .......................................... 3-4
Luz do travão/farolim traseiro ............... 6-29
MMódulo do contador multifuncional ......... 3-5
Mudança de velocidades ........................ 5-2NNíveis dos líquidos dos travões e da
embraiagem, verificação .................... 6-17
Número de identificação da chave ......... 9-1
Número de identificação do veículo........ 9-1
Números de identificação ....................... 9-1OÓleo da caixa de transmissão .............. 6-12
Óleo do motor e cartucho do filtro de
óleo ....................................................... 6-8PPastilhas dos travões da frente e de
trás, verificação .................................. 6-16
Pedais do travão e de mudança de
velocidades, verificação e
lubrificação ......................................... 6-20
Pedal de mudança de velocidades ....... 3-12
U5C4P2P0.book Page 1 Monday, September 10, 2007 10:09 AM

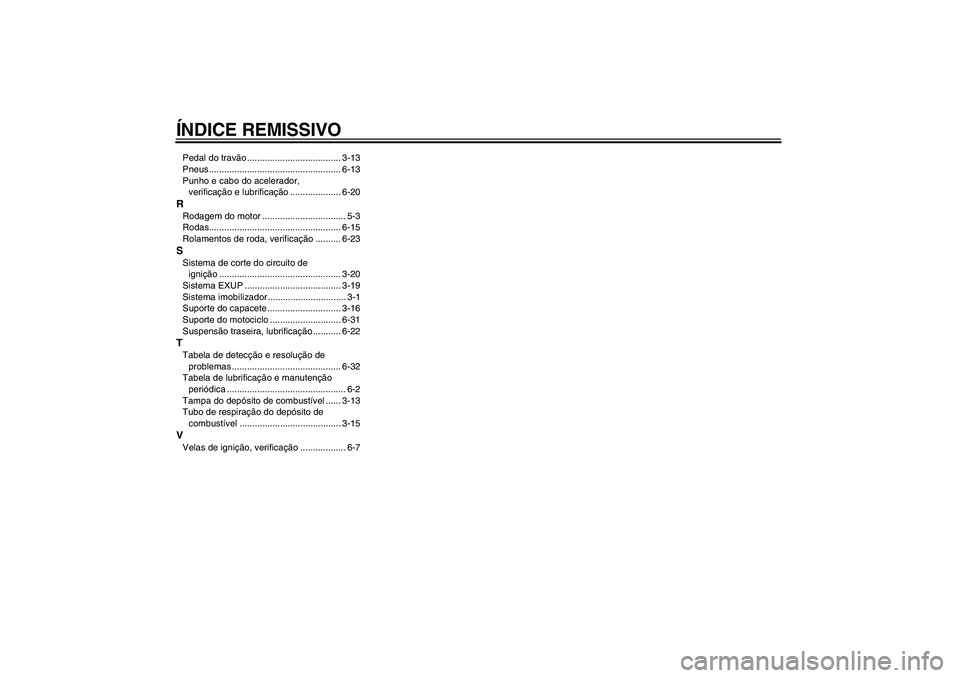

ÍNDICE REMISSIVOPedal do travão ..................................... 3-13
Pneus .................................................... 6-13
Punho e cabo do acelerador,
verificação e lubrificação .................... 6-20RRodagem do motor ................................. 5-3
Rodas.................................................... 6-15
Rolamentos de roda, verificação .......... 6-23SSistema de corte do circuito de
ignição ................................................ 3-20
Sistema EXUP ...................................... 3-19
Sistema imobilizador ............................... 3-1
Suporte do capacete ............................. 3-16
Suporte do motociclo ............................ 6-31
Suspensão traseira, lubrificação ........... 6-22TTabela de detecção e resolução de
problemas ........................................... 6-32
Tabela de lubrificação e manutenção
periódica ............................................... 6-2
Tampa do depósito de combustível ...... 3-13
Tubo de respiração do depósito de
combustível ........................................ 3-15VVelas de ignição, verificação .................. 6-7
U5C4P2P0.book Page 2 Monday, September 10, 2007 10:09 AM

U5C4P2P0.book Page 3 Monday, September 10, 2007 10:09 AM
