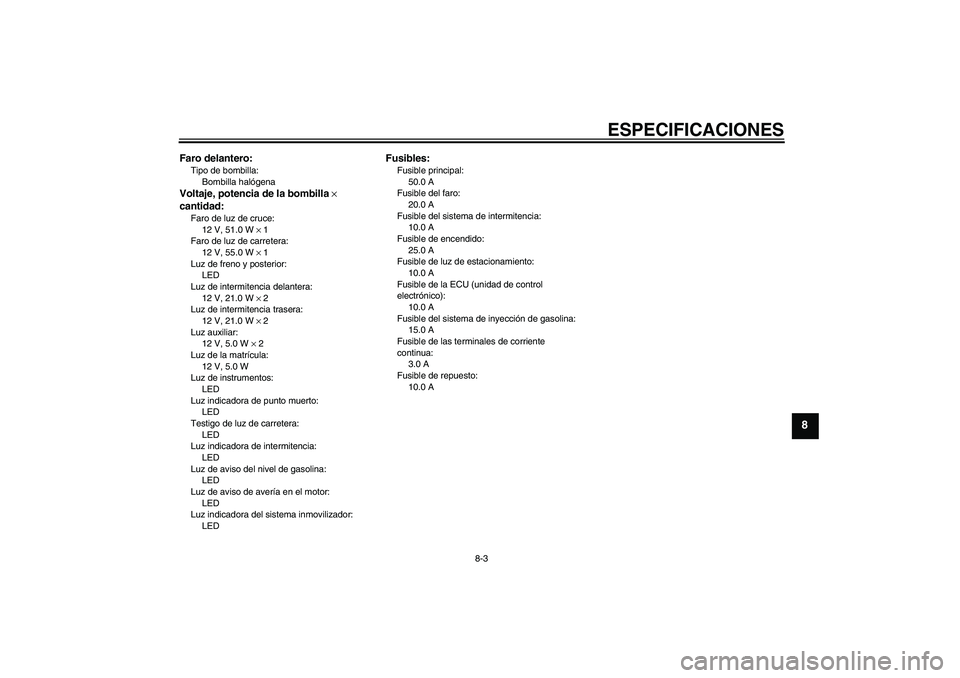

ESPECIFICACIONES
8-3
8
Faro delantero:Tipo de bombilla:
Bombilla halógenaVoltaje, potencia de la bombilla ×
cantidad:Faro de luz de cruce:
12 V, 51.0 W × 1
Faro de luz de carretera:
12 V, 55.0 W × 1
Luz de freno y posterior:
LED
Luz de intermitencia delantera:
12 V, 21.0 W × 2
Luz de intermitencia trasera:
12 V, 21.0 W × 2
Luz auxiliar:
12 V, 5.0 W × 2
Luz de la matrícula:
12 V, 5.0 W
Luz de instrumentos:
LED
Luz indicadora de punto muerto:
LED
Testigo de luz de carretera:
LED
Luz indicadora de intermitencia:
LED
Luz de aviso del nivel de gasolina:
LED
Luz de aviso de avería en el motor:
LED
Luz indicadora del sistema inmovilizador:
LED
Fusibles:Fusible principal:
50.0 A
Fusible del faro:
20.0 A
Fusible del sistema de intermitencia:
10.0 A
Fusible de encendido:
25.0 A
Fusible de luz de estacionamiento:
10.0 A
Fusible de la ECU (unidad de control
electrónico):
10.0 A
Fusible del sistema de inyección de gasolina:
15.0 A
Fusible de las terminales de corriente
continua:
3.0 A
Fusible de repuesto:
10.0 A
U5C4S3S0.book Page 3 Thursday, September 11, 2008 9:07 AM

INFORMACIÓN PARA EL CONSUMIDOR
9-1
9
SAU26351

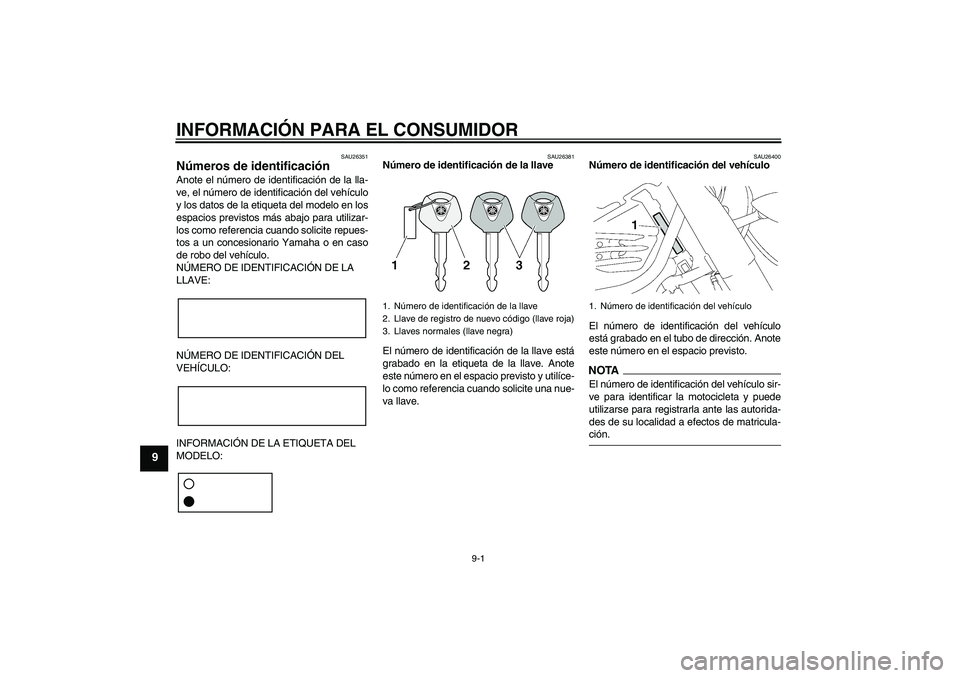

Números de identificación Anote el número de identificación de la lla-
ve, el número de identificación del vehículo
y los datos de la etiqueta del modelo en los
espacios previstos más abajo para utilizar-
los como referencia cuando solicite repues-
tos a un concesionario Yamaha o en caso
de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DE LA
LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26381
Número de identificación de la llave
El número de identificación de la llave está
grabado en la etiqueta de la llave. Anote
este número en el espacio previsto y utilíce-
lo como referencia cuando solicite una nue-
va llave.
SAU26400
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.NOTAEl número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-ción.
1. Número de identificación de la llave
2. Llave de registro de nuevo código (llave roja)
3. Llaves normales (llave negra)
1. Número de identificación del vehículo
U5C4S3S0.book Page 1 Thursday, September 11, 2008 9:07 AM

INFORMACIÓN PARA EL CONSUMIDOR
9-2
9
SAU26470

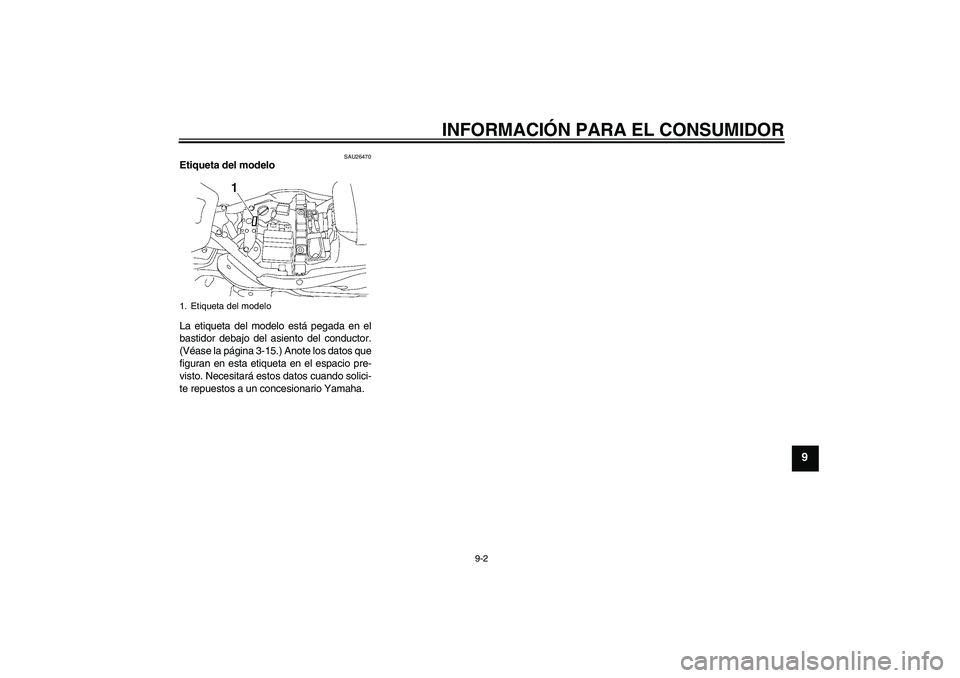

Etiqueta del modelo
La etiqueta del modelo está pegada en el
bastidor debajo del asiento del conductor.
(Véase la página 3-15.) Anote los datos que
figuran en esta etiqueta en el espacio pre-
visto. Necesitará estos datos cuando solici-
te repuestos a un concesionario Yamaha.1. Etiqueta del modelo
U5C4S3S0.book Page 2 Thursday, September 11, 2008 9:07 AM

INDEXAAceite de la caja de transferencia ......... 6-12
Aceite del motor y cartucho del filtro
de aceite ............................................... 6-9
Alarma antirrobo (opcional)..................... 3-9
Almacenamiento ..................................... 7-3
Apoyo de la motocicleta ........................ 6-30
Arranque del motor ................................. 5-1
Asiento del conductor ........................... 3-15BBatería .................................................. 6-24
Bombilla del faro, cambio...................... 6-26
Bombilla del intermitente, cambio ......... 6-29
Bombilla de una luz de posición,
cambio ................................................ 6-30
Bujías, comprobación ............................. 6-8CCaballete lateral .................................... 3-18
Caballete lateral, comprobación y
engrase............................................... 6-21
Cables, comprobación y engrase ......... 6-20
Cambio.................................................... 5-2
Catalizador ............................................ 3-14
Cojinetes de las ruedas,
comprobación ..................................... 6-23
Color mate, precaución ........................... 7-1
Combustible .......................................... 3-13
Conector de corriente continua ............. 3-21
Conjunto amortiguador, ajuste .............. 3-16
Conmutador de la luz de cruce/
carretera ............................................. 3-10
Consumo de gasolina, consejos para
reducirlo ................................................ 5-3
Cuadro de identificación de averías...... 6-32Cuidados ................................................ 7-1
DDirección, comprobación ...................... 6-23EEspecificaciones ..................................... 8-1
Estacionamiento ..................................... 5-4
Etiqueta del modelo ................................ 9-2FFiltro de aire.......................................... 6-13
Fusibles, cambio................................... 6-25HHolgura de la válvula ............................ 6-13
Horquilla delantera, comprobación ....... 6-22IIdentificación de averías ....................... 6-31
Indicador multifunción............................. 3-5
Información relativa a la seguridad......... 1-1
Interruptor de arranque......................... 3-10
Interruptor de intermitencia................... 3-10
Interruptor de la bocina......................... 3-10
Interruptor de la luz de freno trasero,
ajuste.................................................. 6-16
Interruptor de luces de emergencia ...... 3-11
Interruptor de paro del motor ................ 3-10
Interruptores del manillar ...................... 3-10
Interruptor principal/Bloqueo de
dirección ............................................... 3-2
Interruptor SELECT .............................. 3-11JJuego de herramientas ........................... 6-1
Juego de la correa de transmisión ....... 6-19
Juego libre del cable del acelerador,
comprobación..................................... 6-13
LLíquido de frenos y embrague,
comprobación ..................................... 6-17
Líquidos de freno y embrague,
cambio ................................................ 6-18
Luces indicadoras de intermitencia ......... 3-3
Luz de aviso de avería del motor ............ 3-4
Luz de aviso del nivel de gasolina .......... 3-4
Luz de freno/piloto trasero .................... 6-29
Luz de la matrícula ................................ 6-29
Luz indicadora del sistema
inmovilizador ......................................... 3-4
Luz indicadora de punto muerto.............. 3-4MManeta de embrague ................... 3-11, 6-16
Maneta de freno .................................... 3-12
Manetas de freno y embrague,
comprobación y engrase .................... 6-21
Mantenimiento, sistema de control de
emisiones.............................................. 6-3
Mantenimiento y engrase, periódicos ..... 6-4NNeumáticos ........................................... 6-14
Número de identificación de la llave ....... 9-1
Número de identificación del vehículo .... 9-1
Números de identificación ....................... 9-1PPastillas de freno delantero y trasero,
comprobación ..................................... 6-16
Pedal de cambio ................................... 3-11
Pedal de freno ....................................... 3-12
Pedales de freno y cambio,
comprobación y engrase .................... 6-20
Portacascos .......................................... 3-16
U5C4S3S0.book Page 1 Thursday, September 11, 2008 9:07 AM

INDEX
Puño del acelerador y cable,
comprobación y engrase .................... 6-20RRodaje del motor .................................... 5-3
Ruedas ................................................. 6-15SSistema de corte del circuito de
encendido ........................................... 3-19
Sistema EXUP ...................................... 3-18
Sistema inmovilizador............................. 3-1
Situación de las piezas ........................... 2-1
Suspensión trasera, engrase................ 6-22TTapón del depósito de gasolina............ 3-12
Testigo de luces de carretera ................. 3-4
Testigos y luces de advertencia ............. 3-3
Tubo respiradero del depósito de
gasolina .............................................. 3-14
