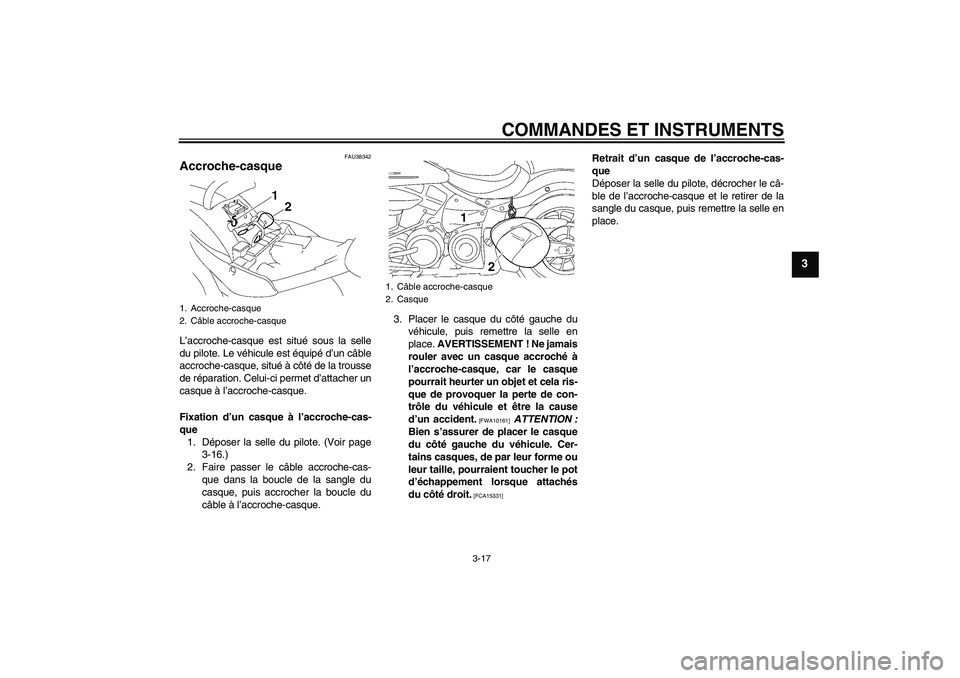

Page 31 of 88
COMMANDES ET INSTRUMENTS
3-17
3
FAU38342
Accroche-casque L’accroche-casque est situé sous la selle
du pilote. Le véhicule est équipé d’un câble
accroche-casque, situé à côté de la trousse
de réparation. Celui-ci permet d’attacher un
casque à l’accroche-casque.
Fixation d’un casque à l’accroche-cas-
que
1. Déposer la selle du pilote. (Voir page
3-16.)
2. Faire passer le câble accroche-cas-
que dans la boucle de la sangle du
casque, puis accrocher la boucle du
câble à l’accroche-casque.3. Placer le casque du côté gauche du
véhicule, puis remettre la selle en
place. AVERTISSEMENT ! Ne jamais
rouler avec un casque accroché à
l’accroche-casque, car le casque
pourrait heurter un objet et cela ris-
que de provoquer la perte de con-
trôle du véhicule et être la cause
d’un accident.
[FWA10161]
ATTENTION :
Bien s’assurer de placer le casque
du côté gauche du véhicule. Cer-
tains casques, de par leur forme ou
leur taille, pourraient toucher le pot
d’échappement lorsque attachés
du côté droit.
[FCA15331]
Retrait d’un casque de l’accroche-cas-
que
Déposer la selle du pilote, décrocher le câ-
ble de l’accroche-casque et le retirer de la
sangle du casque, puis remettre la selle en
place.
1. Accroche-casque
2. Câble accroche-casque
1. Câble accroche-casque
2. Casque
U5C4F3F0.book Page 17 Wednesday, September 10, 2008 9:20 AM

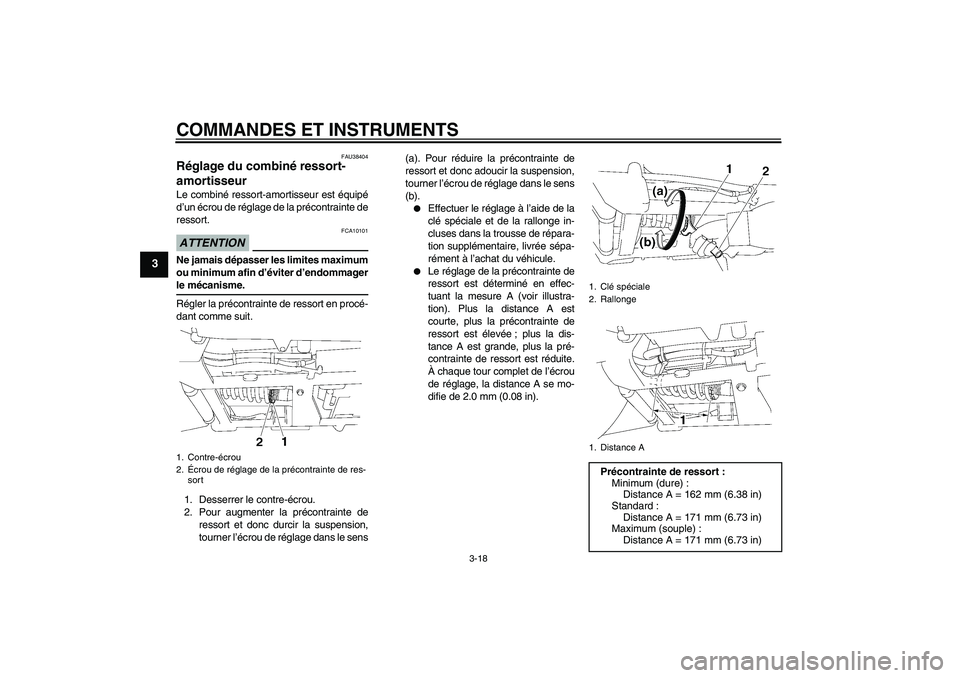

Page 32 of 88
COMMANDES ET INSTRUMENTS
3-18
3
FAU38404
Réglage du combiné ressort-
amortisseur Le combiné ressort-amortisseur est équipé
d’un écrou de réglage de la précontrainte de
ressort.ATTENTION
FCA10101
Ne jamais dépasser les limites maximum
ou minimum afin d’éviter d’endommagerle mécanisme.
Régler la précontrainte de ressort en procé-
dant comme suit.
1. Desserrer le contre-écrou.
2. Pour augmenter la précontrainte de
ressort et donc durcir la suspension,
tourner l’écrou de réglage dans le sens(a). Pour réduire la précontrainte de
ressort et donc adoucir la suspension,
tourner l’écrou de réglage dans le sens
(b).
Effectuer le réglage à l’aide de la
clé spéciale et de la rallonge in-
cluses dans la trousse de répara-
tion supplémentaire, livrée sépa-
rément à l’achat du véhicule.
Le réglage de la précontrainte de
ressort est déterminé en effec-
tuant la mesure A (voir illustra-
tion). Plus la distance A est
courte, plus la précontrainte de
ressort est élevée ; plus la dis-
tance A est grande, plus la pré-
contrainte de ressort est réduite.
À chaque tour complet de l’écrou
de réglage, la distance A se mo-
difie de 2.0 mm (0.08 in).
1. Contre-écrou
2. Écrou de réglage de la précontrainte de res-
sort
1. Clé spéciale
2. Rallonge
1. Distance APrécontrainte de ressort :
Minimum (dure) :
Distance A = 162 mm (6.38 in)
Standard :
Distance A = 171 mm (6.73 in)
Maximum (souple) :
Distance A = 171 mm (6.73 in)
U5C4F3F0.book Page 18 Wednesday, September 10, 2008 9:20 AM

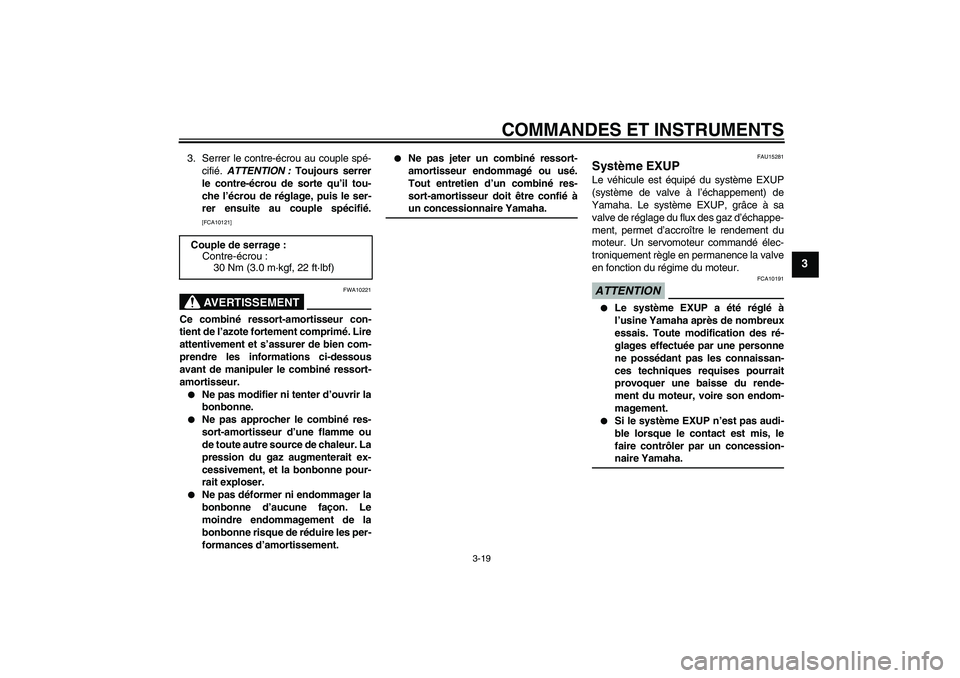

Page 33 of 88
COMMANDES ET INSTRUMENTS
3-19
3
3. Serrer le contre-écrou au couple spé-
cifié. ATTENTION : Toujours serrer
le contre-écrou de sorte qu’il tou-
che l’écrou de réglage, puis le ser-
rer ensuite au couple spécifié.
[FCA10121]AVERTISSEMENT
FWA10221
Ce combiné ressort-amortisseur con-
tient de l’azote fortement comprimé. Lire
attentivement et s’assurer de bien com-
prendre les informations ci-dessous
avant de manipuler le combiné ressort-
amortisseur.
Ne pas modifier ni tenter d’ouvrir la
bonbonne.
Ne pas approcher le combiné res-
sort-amortisseur d’une flamme ou
de toute autre source de chaleur. La
pression du gaz augmenterait ex-
cessivement, et la bonbonne pour-
rait exploser.
Ne pas déformer ni endommager la
bonbonne d’aucune façon. Le
moindre endommagement de la
bonbonne risque de réduire les per-
formances d’amortissement.
Ne pas jeter un combiné ressort-
amortisseur endommagé ou usé.
Tout entretien d’un combiné res-
sort-amortisseur doit être confié àun concessionnaire Yamaha.
FAU15281
Système EXUP Le véhicule est équipé du système EXUP
(système de valve à l’échappement) de
Yamaha. Le système EXUP, grâce à sa
valve de réglage du flux des gaz d’échappe-
ment, permet d’accroître le rendement du
moteur. Un servomoteur commandé élec-
troniquement règle en permanence la valve
en fonction du régime du moteur.ATTENTION
FCA10191
Le système EXUP a été réglé à
l’usine Yamaha après de nombreux
essais. Toute modification des ré-
glages effectuée par une personne
ne possédant pas les connaissan-
ces techniques requises pourrait
provoquer une baisse du rende-
ment du moteur, voire son endom-
magement.
Si le système EXUP n’est pas audi-
ble lorsque le contact est mis, le
faire contrôler par un concession-naire Yamaha. Couple de serrage :
Contre-écrou :
30 Nm (3.0 m·kgf, 22 ft·lbf)
U5C4F3F0.book Page 19 Wednesday, September 10, 2008 9:20 AM

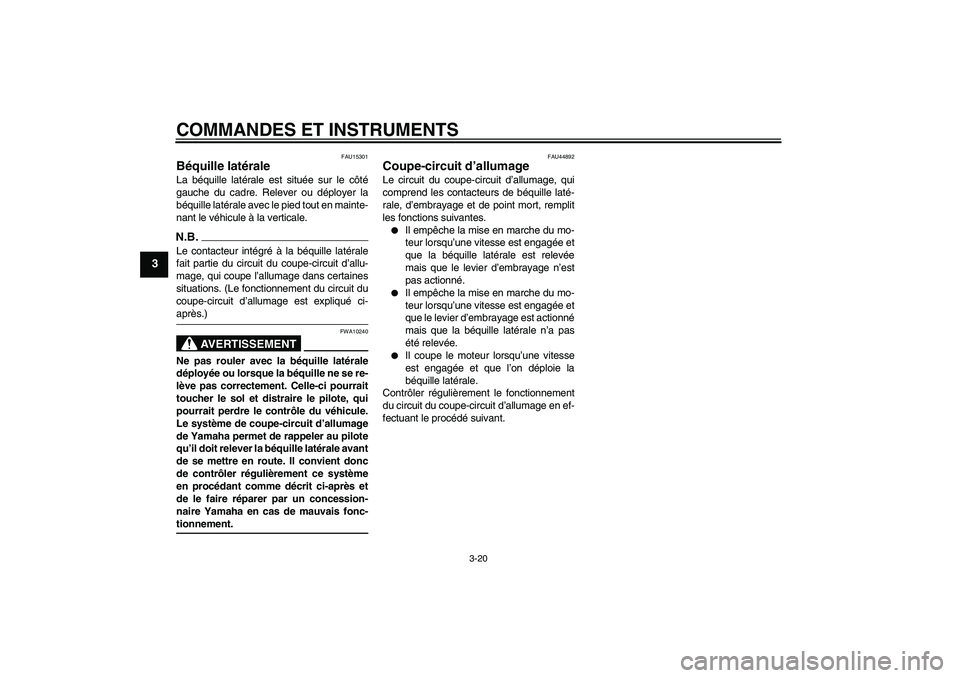

Page 34 of 88
COMMANDES ET INSTRUMENTS
3-20
3
FAU15301
Béquille latérale La béquille latérale est située sur le côté
gauche du cadre. Relever ou déployer la
béquille latérale avec le pied tout en mainte-
nant le véhicule à la verticale.N.B.Le contacteur intégré à la béquille latérale
fait partie du circuit du coupe-circuit d’allu-
mage, qui coupe l’allumage dans certaines
situations. (Le fonctionnement du circuit du
coupe-circuit d’allumage est expliqué ci-après.)
AVERTISSEMENT
FWA10240
Ne pas rouler avec la béquille latérale
déployée ou lorsque la béquille ne se re-
lève pas correctement. Celle-ci pourrait
toucher le sol et distraire le pilote, qui
pourrait perdre le contrôle du véhicule.
Le système de coupe-circuit d’allumage
de Yamaha permet de rappeler au pilote
qu’il doit relever la béquille latérale avant
de se mettre en route. Il convient donc
de contrôler régulièrement ce système
en procédant comme décrit ci-après et
de le faire réparer par un concession-
naire Yamaha en cas de mauvais fonc-tionnement.
FAU44892
Coupe-circuit d’allumage Le circuit du coupe-circuit d’allumage, qui
comprend les contacteurs de béquille laté-
rale, d’embrayage et de point mort, remplit
les fonctions suivantes.
Il empêche la mise en marche du mo-
teur lorsqu’une vitesse est engagée et
que la béquille latérale est relevée
mais que le levier d’embrayage n’est
pas actionné.
Il empêche la mise en marche du mo-
teur lorsqu’une vitesse est engagée et
que le levier d’embrayage est actionné
mais que la béquille latérale n’a pas
été relevée.
Il coupe le moteur lorsqu’une vitesse
est engagée et que l’on déploie la
béquille latérale.
Contrôler régulièrement le fonctionnement
du circuit du coupe-circuit d’allumage en ef-
fectuant le procédé suivant.
U5C4F3F0.book Page 20 Wednesday, September 10, 2008 9:20 AM

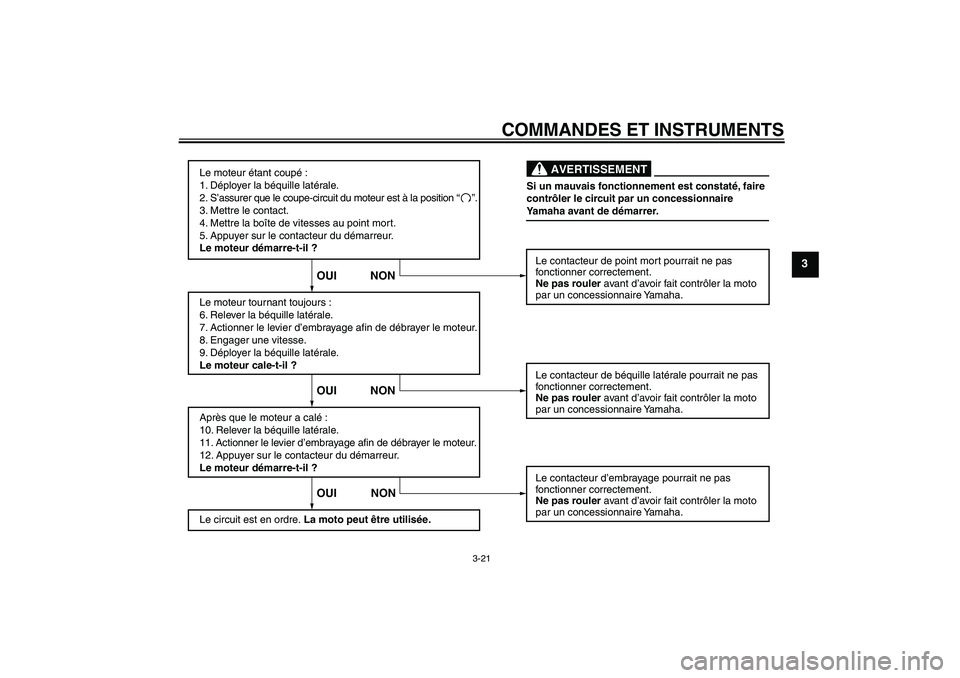

Page 35 of 88
COMMANDES ET INSTRUMENTS
3-21
3
Le moteur étant coupé :
1. Déployer la béquille latérale.
2. S’assurer que le coupe-circuit du moteur est à la position
3. Mettre le contact.
4. Mettre la boîte de vitesses au point mort.
5. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il ?“”.Le moteur tournant toujours :
6. Relever la béquille latérale.
7. Actionner le levier d’embrayage afin de débrayer le moteur.
8. Engager une vitesse.
9. Déployer la béquille latérale.
Le moteur cale-t-il ?
Après que le moteur a calé :
10. Relever la béquille latérale.
11. Actionner le levier d’embrayage afin de débrayer le moteur.
12. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il ?
Le circuit est en ordre. La moto peut être utilisée.Le contacteur de point mort pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.
Le contacteur de béquille latérale pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.
Le contacteur d’embrayage pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.
OUI NON OUI NON OUI NON
Si un mauvais fonctionnement est constaté, faire
contrôler le circuit par un concessionnaire
Yamaha avant de démarrer.
AVERTISSEMENT
U5C4F3F0.book Page 21 Wednesday, September 10, 2008 9:20 AM

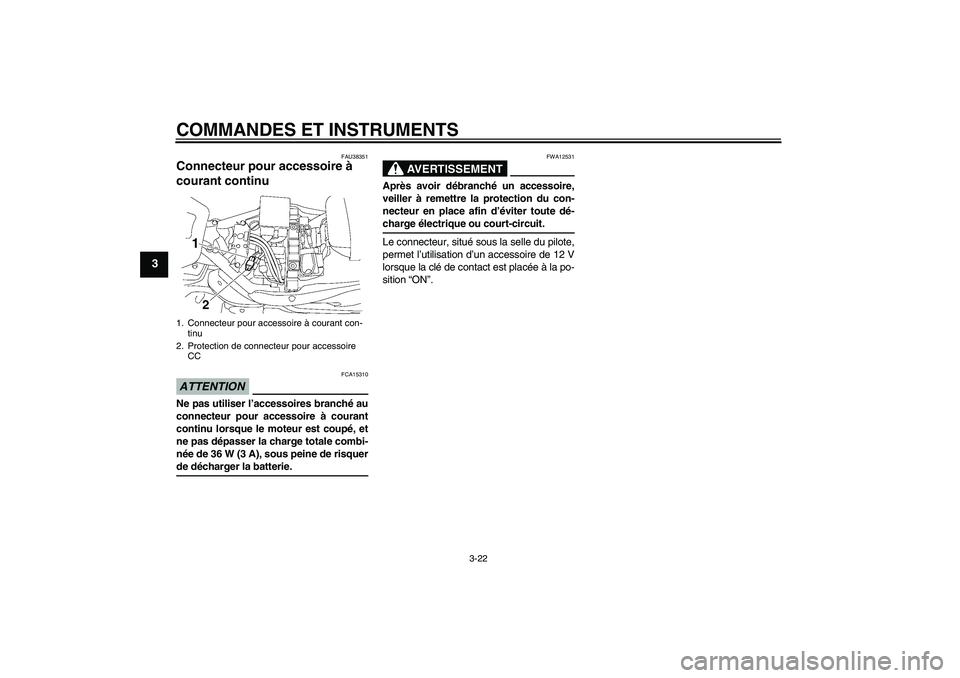

Page 36 of 88
COMMANDES ET INSTRUMENTS
3-22
3
FAU38351
Connecteur pour accessoire à
courant continu ATTENTION
FCA15310
Ne pas utiliser l’accessoires branché au
connecteur pour accessoire à courant
continu lorsque le moteur est coupé, et
ne pas dépasser la charge totale combi-
née de 36 W (3 A), sous peine de risquerde décharger la batterie.
AVERTISSEMENT
FWA12531
Après avoir débranché un accessoire,
veiller à remettre la protection du con-
necteur en place afin d’éviter toute dé-charge électrique ou court-circuit.
Le connecteur, situé sous la selle du pilote,
permet l’utilisation d’un accessoire de 12 V
lorsque la clé de contact est placée à la po-
sition “ON”.
1. Connecteur pour accessoire à courant con-
tinu
2. Protection de connecteur pour accessoire
CCU5C4F3F0.book Page 22 Wednesday, September 10, 2008 9:20 AM
Page 37 of 88
POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-1
4
FAU15596
Toujours effectuer ces contrôles avant chaque départ afin de s’assurer que le véhicule peut être conduit en toute sécurité. Toujours res-
pecter les procédés et intervalles de contrôle et d’entretien figurant dans ce Manuel du propriétaire.
AVERTISSEMENT
FWA11151
L’omission du contrôle ou de l’entretien correct du véhicule augmente les risques d’accident ou d’endommagement. Ne pas con-
duire le véhicule en cas de détection d’un problème. Si le problème ne peut être résolu en suivant les procédés repris dans cemanuel, faire contrôler le véhicule par un concessionnaire Yamaha.
Contrôler les points suivants avant de mettre le moteur en marche :
ÉLÉMENTS CONTRÔLES PAGES
CarburantContrôler le niveau de carburant dans le réservoir.
Refaire le plein de carburant si nécessaire.
S’assurer de l’absence de fuite au niveau des durites d’alimentation.3-14
Huile moteurContrôler le niveau d’huile dans le réservoir.
Si nécessaire, ajouter l’huile du type recommandé jusqu’au niveau spécifié.
S’assurer de l’absence de fuites d’huile.6-8
Huile de carter de chaîne pri-
maireS’assurer de l’absence de fuites d’huile. 6-11
Frein avantContrôler le fonctionnement.
Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de sen-
sation de mollesse.
Contrôler l’usure des plaquettes de frein.
Remplacer si nécessaire.
Contrôler le niveau du liquide dans le réservoir.
Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au niveau
spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-15, 6-16
U5C4F3F0.book Page 1 Wednesday, September 10, 2008 9:20 AM

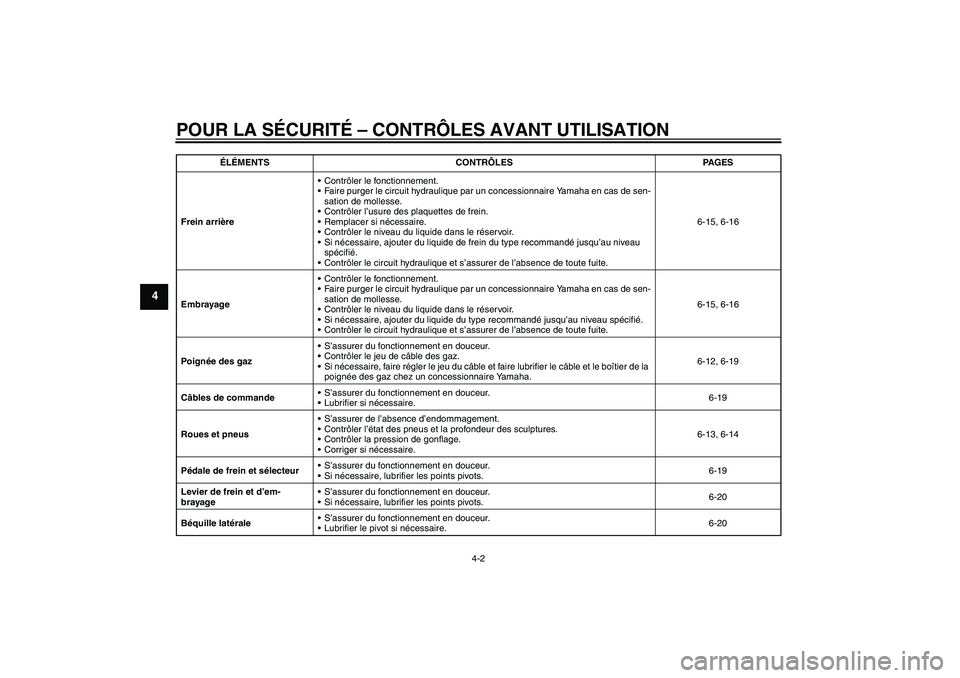

Page 38 of 88
POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-2
4
Frein arrièreContrôler le fonctionnement.
Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de sen-
sation de mollesse.
Contrôler l’usure des plaquettes de frein.
Remplacer si nécessaire.
Contrôler le niveau du liquide dans le réservoir.
Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au niveau
spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-15, 6-16
EmbrayageContrôler le fonctionnement.
Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de sen-
sation de mollesse.
Contrôler le niveau du liquide dans le réservoir.
Si nécessaire, ajouter du liquide du type recommandé jusqu’au niveau spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-15, 6-16
Poignée des gazS’assurer du fonctionnement en douceur.
Contrôler le jeu de câble des gaz.
Si nécessaire, faire régler le jeu du câble et faire lubrifier le câble et le boîtier de la
poignée des gaz chez un concessionnaire Yamaha.6-12, 6-19
Câbles de commandeS’assurer du fonctionnement en douceur.
Lubrifier si nécessaire.6-19
Roues et pneusS’assurer de l’absence d’endommagement.
Contrôler l’état des pneus et la profondeur des sculptures.
Contrôler la pression de gonflage.
Corriger si nécessaire.6-13, 6-14
Pédale de frein et sélecteurS’assurer du fonctionnement en douceur.
Si nécessaire, lubrifier les points pivots.6-19
Levier de frein et d’em-
brayageS’assurer du fonctionnement en douceur.
Si nécessaire, lubrifier les points pivots.6-20
Béquille latéraleS’assurer du fonctionnement en douceur.
Lubrifier le pivot si nécessaire.6-20 ÉLÉMENTS CONTRÔLES PAGES
U5C4F3F0.book Page 2 Wednesday, September 10, 2008 9:20 AM
Page 39 of 88

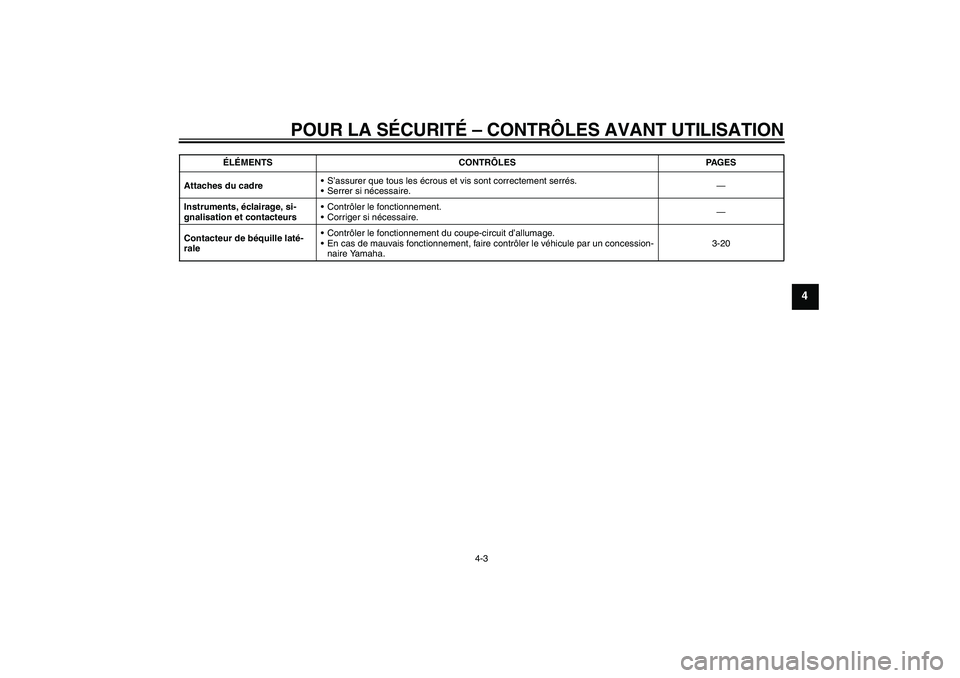

POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-3
4
Attaches du cadreS’assurer que tous les écrous et vis sont correctement serrés.
Serrer si nécessaire.—
Instruments, éclairage, si-
gnalisation et contacteursContrôler le fonctionnement.
Corriger si nécessaire.—
Contacteur de béquille laté-
rale Contrôler le fonctionnement du coupe-circuit d’allumage.
En cas de mauvais fonctionnement, faire contrôler le véhicule par un concession-
naire Yamaha.3-20 ÉLÉMENTS CONTRÔLES PAGES
U5C4F3F0.book Page 3 Wednesday, September 10, 2008 9:20 AM
Page 40 of 88
UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-1
5
FAU15951
Lire attentivement ce manuel afin de se fa-
miliariser avec toutes les commandes. Si
l’explication d’une commande ou d’une
fonction pose un problème, consulter un
concessionnaire Yamaha.
AVERTISSEMENT
FWA10271
Une mauvaise connaissance des com-
mandes peut entraîner une perte de con-
trôle, qui pourrait se traduire par un acci-dent et des blessures.
FAU46632
N.B.Ce modèle est équipé de :
un capteur de sécurité de chute per-
mettant de couper le moteur en cas
d’un renversement. Dans ce cas,
l’écran multifonction affiche le code
d’erreur 30. Il ne s’agit pas d’une dé-
faillance. Tourner la clé sur “OFF”,
puis sur “ON” pour effacer le code d’er-
reur. Si le contact n’est pas coupé au
préalable, le moteur se lance mais ne
se met pas en marche lors de l’action-
nement du bouton du démarreur.
un système d’arrêt automatique du
moteur. Le moteur se coupe automati-
quement après avoir tourné au ralenti
pendant 20 minutes. Dans ce cas,
l’écran multifonction affiche le code
d’erreur 70. Il ne s’agit pas d’une dé-
faillance. Appuyer sur le contacteur de
démarreur afin d’effacer le code d’er-
reur et de remettre le moteur en mar-che.
FAU36743
Mise en marche du moteur Afin que le coupe-circuit d’allumage n’entre
pas en action, il faut qu’une des conditions
suivantes soit remplie :
La boîte de vitesses doit être au point
mort.
Une vitesse doit être engagée, le levier
d’embrayage actionné et la béquille la-
térale relevée.
Se référer à la page 3-20 pour plus de
détails.
1. Tourner la clé sur “ON” et s’assurer
que le coupe-circuit du moteur est à la
position“”.
Le témoin et les témoins d’alerte sui-
vants doivent s’allumer pendant quel-
ques secondes, puis s’éteindre.
Témoin d’alerte du niveau de car-
burant
Témoin d’alerte de panne moteur
Témoin de l’immobilisateur anti-
vol
ATTENTION
FCA11831
Si un témoin ne s’éteint pas, se reporter
à la page 3-4 et effectuer le contrôle ducircuit approprié.
2. Mettre la boîte de vitesses au point
mort. (Voir page 5-2.) Le témoin de
point mort devrait s’allumer. Si le té-
U5C4F3F0.book Page 1 Wednesday, September 10, 2008 9:20 AM
