INFORMAÇÕES RELATIVAS À SEGURANÇA
1-4
1
dadas especificamente pela Yamaha, mes-
mo que a venda e a instalação seja
efectuada por um concessionário Yamaha.
Peças, acessórios e modificações do
mercado de reposição
Embora possa encontrar produtos do mer-
cado de reposição idênticos a acessórios
Yamaha genuínos ao nível de design e
qualidade, deve reconhecer que alguns
acessórios ou modificações do mercado de
reposição não são adequados devido aos
potenciais perigos para a sua segurança e
a de terceiros. A instalação de produtos do
mercado de reposição ou a implementação
de modificações no veículo que alterem
qualquer uma das suas características de
design e de funcionamento podem expô-lo
a si e a terceiros a um maior risco de feri-
mentos graves ou morte. O proprietário do
veículo é responsável por ferimentos relaci-
onados com alterações do mesmo.
Quando montar acessórios, tenha em men-
te as seguintes linhas de orientação, bem
como as apresentadas na secção “Carga”.●
Nunca instale acessórios nem trans-
porte carga que possam prejudicar o
desempenho do seu motociclo. Ins-
peccione cuidadosamente o acessório
antes de o utilizar, para se certificar de
que este não vai, de modo algum, afectar a visibilidade para a estrada ou
a visibilidade nas curvas, limitar o per-
curso da suspensão, o percurso da di-
recção ou o funcionamento dos
controlos, nem ocultar luzes ou reflec-
tores.
Os acessórios instalados na área do guiador ou da forquilha dianteira
podem criar instabilidade devido à
distribuição de peso inapropriada
ou alterações aerodinâmicas. Se fo-
rem colocados acessórios na área
do guiador ou da forquilha dianteira,
estes devem reduzidos ao número
indispensável e devem ser tão le-
ves quanto possível.
Os acessórios volumosos ou gran-
des podem afectar seriamente a es-
tabilidade do motociclo devido aos
efeitos aerodinâmicos. O vento
pode fazer o motociclo levantar da
estrada, ou este pode ficar instável
em zonas com ventos cruzados.
Estes acessórios também podem
causar instabilidade ao ultrapassar
ou ao ser ultrapassado por veículos
de grandes dimensões.
Alguns acessórios podem deslocar o condutor da sua posição normal
de condução. Esta posição inapro-
priada limita a liberdade de movi- mentos do condutor e pode limitar a
capacidade de controlo, pelo que
tais acessórios não são recomen-
dados.
●
Tenha cuidado ao acrescentar aces-
sórios eléctricos. Se os acessórios
eléctricos excederem a capacidade do
sistema eléctrico do motociclo pode
ocorrer uma falha eléctrica, a qual
pode causar uma perda perigosa de
potência das luzes ou do motor.
Pneus e jantes do mercado de reposição
Os pneus e as jantes fornecidos com o seu
motociclo foram concebidos para corres-
ponder às capacidades de desempenho e
para garantir a melhor combinação possível
de condução, travagem e conforto. Outros
pneus, jantes, dimensões e combinações
podem não ser apropriados. Consulte a pá-
gina 6-14 para obter mais informações so-
bre as especificações dos pneus e a
substituição dos mesmos.
Transporte do Motociclo
Certifique-se de que segue as instruções
que se seguem antes de transportar o mo-
tociclo noutro veículo.
●
Retire todos os itens soltos do motoci-
clo.
U1CRP1P0.book Page 4 Friday, September 23, 2011 1:25 PM

INFORMAÇÕES RELATIVAS À SEGURANÇA
1-5
1
●
Certifique-se de que a torneira de
combustível (se fizer parte do equipa-
mento) está na posição “OFF” e de
que não existem fugas de combustí-
vel.
●
Aponte a roda dianteira para a frente
no reboque ou na caixa do camião e
prenda-a num carril para impedir o
movimento.
●
Engrene a transmissão (para os mo-
delos equipados com transmissão ma-
nual).
●
Prenda o motociclo com cabos de re-
tenção ou prendedores adequados
que estejam presos a partes sólidas
do motociclo, tal como o chassis ou o
triplo grampo da forquilha dianteira su-
perior (e não, por exemplo, a guiado-
res montados em borracha ou sinais
de mudança de direcção, ou peças
que possam partir). Escolha cuidado-
samente o local para os prendedores,
de modo que estes não friccionem
contra superfícies pintadas durante o
transporte.
●
A suspensão deve ser ligeiramente
comprimida pelos cabos de retenção,
se possível, para que o motociclo não
ressalte excessivamente durante o
transporte.
U1CRP1P0.book Page 5 Friday, September 23, 2011 1:25 PM

DESCRIÇÃO
2-1
2
PAU10410
Vista esquerda
1
2
8
11 10 9
3,4
5
6
7

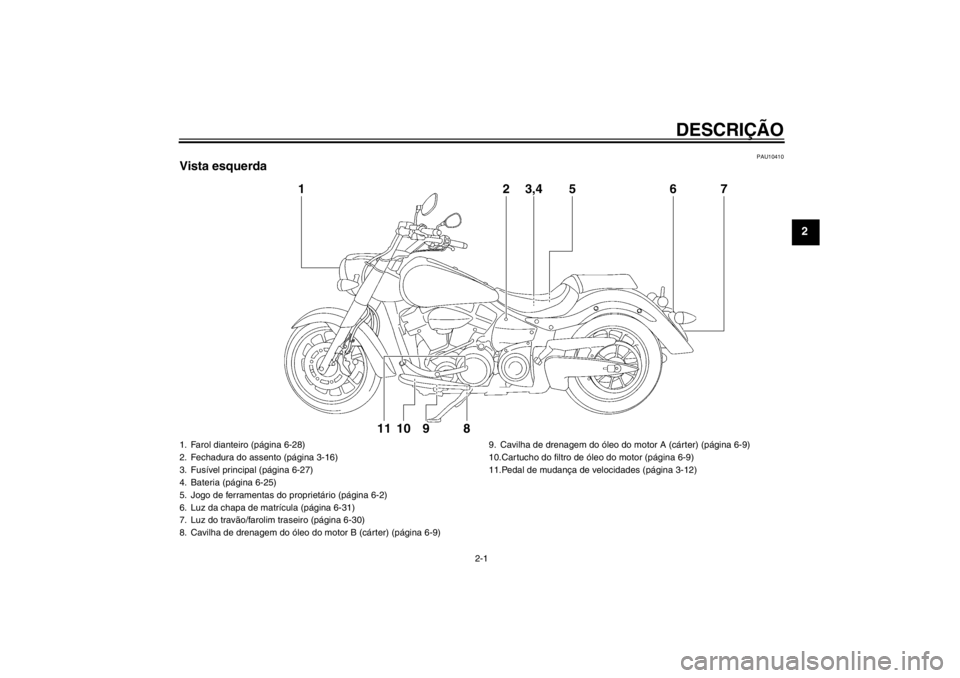

1. Farol dianteiro (página 6-28)
2. Fechadura do assento (página 3-16)
3. Fusível principal (página 6-27)
4. Bateria (página 6-25)
5. Jogo de ferramentas do proprietário (página 6-2)
6. Luz da chapa de matrícula (página 6-31)
7. Luz do travão/farolim traseiro (página 6-30)
8. Cavilha de drenagem do óleo do motor B (cárter) (página 6-9)9. Cavilha de drenagem do óleo do motor A (cárter) (página 6-9)
10.Cartucho do filtro de óleo do motor (página 6-9)
11.Pedal de mudança de velocidades (página 3-12)
U1CRP1P0.book Page 1 Friday, September 23, 2011 1:25 PM

DESCRIÇÃO
2-2
2
PAU10420

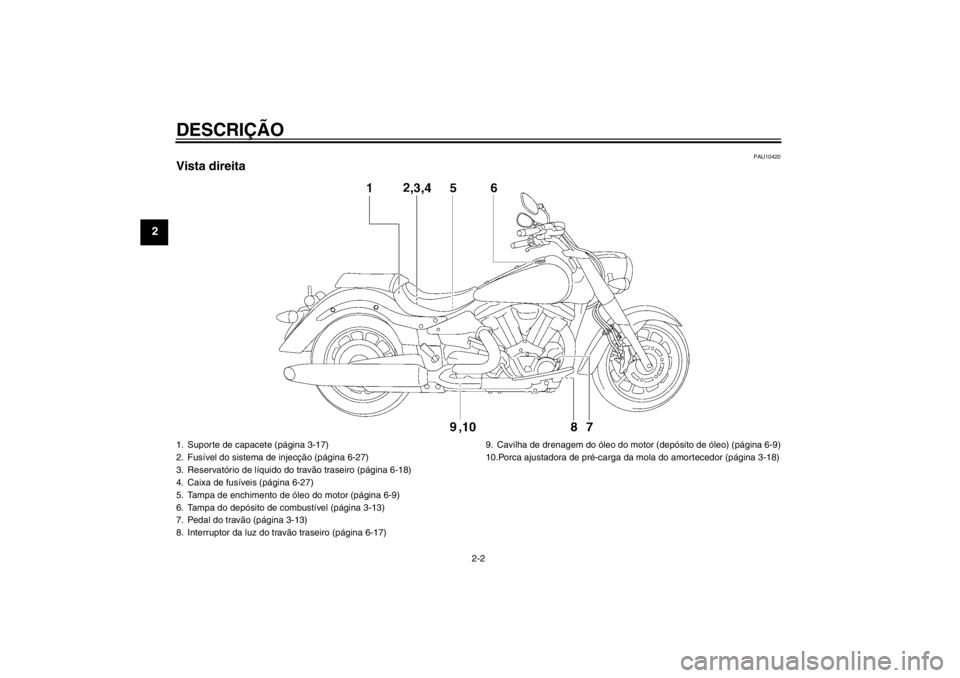

Vista direita1. Suporte de capacete (página 3-17)
2. Fusível do sistema de injecção (página 6-27)
3. Reservatório de líquido do travão traseiro (página 6-18)
4. Caixa de fusíveis (página 6-27)
5. Tampa de enchimento de óleo do motor (página 6-9)
6. Tampa do depósito de combustível (página 3-13)
7. Pedal do travão (página 3-13)
8. Interruptor da luz do travão traseiro (página 6-17)9. Cavilha de drenagem do óleo do motor (depósito de óleo) (página 6-9)
10.Porca ajustadora de pré-carga da
mola do amortecedor (página 3-18)U1CRP1P0.book Page 2 Friday, September 23, 2011 1:25 PM

DESCRIÇÃO
2-3
2
PAU10430

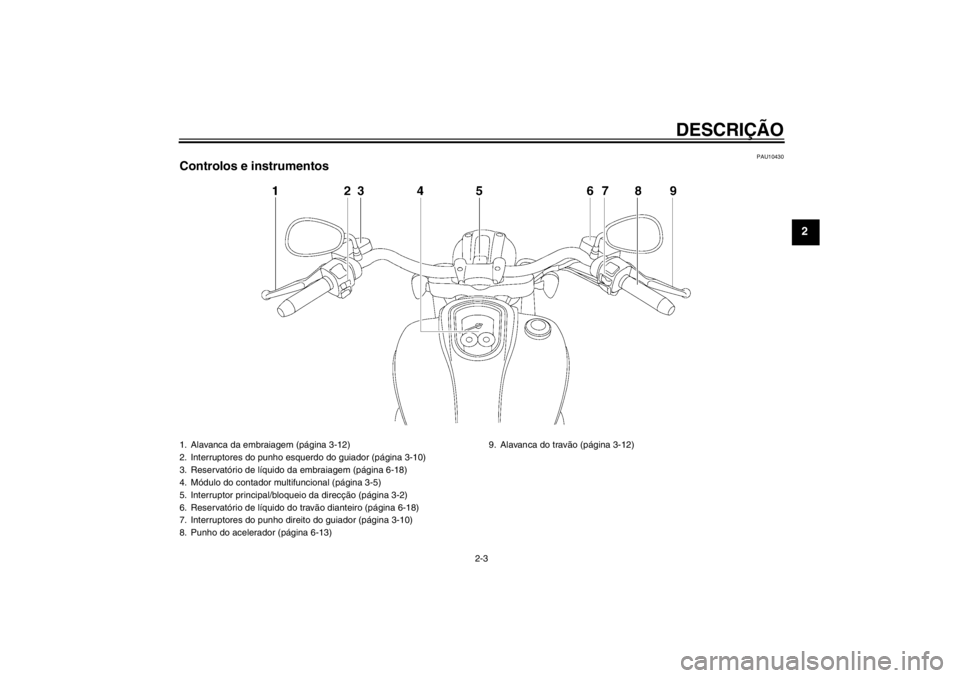

Controlos e instrumentos1. Alavanca da embraiagem (página 3-12)
2. Interruptores do punho esquerdo do guiador (página 3-10)
3. Reservatório de líquido da embraiagem (página 6-18)
4. Módulo do contador multifuncional (página 3-5)
5. Interruptor principal/bloqueio da direcção (página 3-2)
6. Reservatório de líquido do travão dianteiro (página 6-18)
7. Interruptores do punho direito do guiador (página 3-10)
8. Punho do acelerador (página 6-13)9. Alavanca do travão (página 3-12)
U1CRP1P0.book Page 3 Friday, September 23, 2011 1:25 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-1
3
PAU10977
Sistema imobilizador Este veículo está equipado com um siste-
ma imobilizador para evitar o roubo através
da reconfiguração de códigos nas chave
normais. Este sistema é composto pelo se-
guinte:●
uma chave de reconfiguração do códi-
go (com um arco vermelho)
●
duas chaves de série (com um arco
preto) que podem ser reconfiguradas
com novos códigos
●
um transmissor-receptor (instalado na
chave de reconfiguração do código)
●
uma unidade imobilizadora
●
uma ECU (Unidade de Controlo Elec-
trónico)
●
um indicador luminoso do sistema
imobilizador (Consulte a página 3-4.)
A chave com o arco vermelho é utilizada
para registar códigos em cada uma das
chaves de série. Dado que a reconfigura-
ção é um processo difícil, leve o veículo,
bem como as três chaves, a um concessio-
nário Yamaha, para que aí sejam reconfigu-
radas. Não use a chave com o arco
vermelho para conduzir o veículo. Esta cha-
ve destina-se apenas a ser utilizada para a
reconfiguração das chaves de série. Use
sempre uma chave de série para a condu-
ção do veículo.
PRECAUÇÃO
PCA11821
●
NÃO PERCA A CHAVE DE RECON-
FIGURAÇÃO DO CÓDIGO! SE A
PERDER CONTACTE O CONCESSI-
ONÁRIO IMEDIATAMENTE! Se per-
der a chave de reconfiguração do
código, é impossível registar novos
códigos nas chaves normais. As
chaves normais podem continuar a
ser utilizadas para ligar o veículo,
no entanto, se a reconfiguração do
código for necessária (isto é, se for
feita uma nova chave normal ou se
se perderem todas as chaves) deve
substituir-se a totalidade do siste-
ma imobilizador. Assim, é altamen- te recomendável utilizar a chave
normal e manter a chave de reconfi-
guração do código num lugar segu-
ro.
●
Não mergulhe as chaves na água.
●
Não exponha as chaves a tempera-
turas excessivamente altas.
●
Não coloque as chaves junto a
ímans (incluindo, entre outros, pro-
dutos tais como altifalantes, etc.).
●
Não coloque as chaves junto a ob-
jectos que transmitam sinais eléc-
tricos.
●
Não coloque objectos pesados so-
bre as chaves.
●
Não rectifique nem altere o formato
das chaves.
●
Não desmonte a peça plástica das
chaves.
●
Não coloque duas chaves de um
sistema imobilizador no mesmo
porta-chaves.
●
Mantenha as chaves normais e as
chaves do sistema imobilizador
afastadas da chave de reconfigura-
ção do código do veículo.
●
Mantenha as chaves de outro siste-
ma imobilizador afastadas do inter-
ruptor principal, uma vez que
podem causar interferência no si-
nal.
1. Chave de reconfiguração do código (verme-
lha)
2. Chaves standard (pretas)U1CRP1P0.book Page 1 Friday, September 23, 2011 1:25 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-2
3
PAU10472

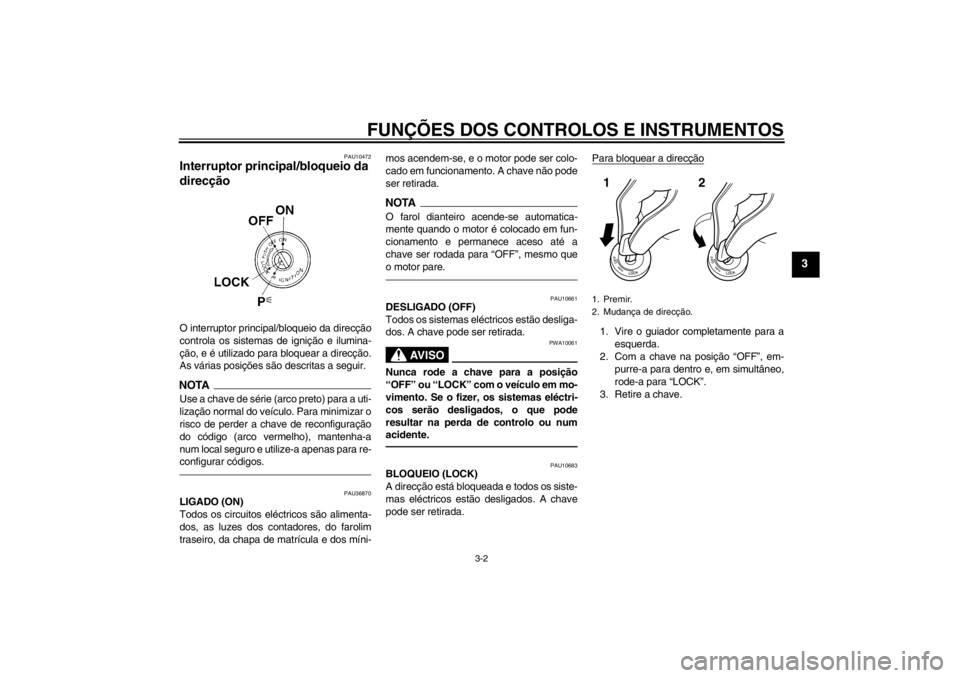

Interruptor principal/bloqueio da
direcção O interruptor principal/bloqueio da direcção
controla os sistemas de ignição e ilumina-
ção, e é utilizado para bloquear a direcção.
As várias posições são descritas a seguir.NOTAUse a chave de série (arco preto) para a uti-
lização normal do veículo. Para minimizar o
risco de perder a chave de reconfiguração
do código (arco vermelho), mantenha-a
num local seguro e utilize-a apenas para re-
configurar códigos.
PAU36870
LIGADO (ON)
Todos os circuitos eléctricos são alimenta-
dos, as luzes dos contadores, do farolim
traseiro, da chapa de matrícula e dos míni- mos acendem-se, e o motor pode ser colo-
cado em funcionamento. A chave não pode
ser retirada.
NOTAO farol dianteiro acende-se automatica-
mente quando o motor é colocado em fun-
cionamento e permanece aceso até a
chave ser rodada para “OFF”, mesmo que
o motor pare.
PAU10661
DESLIGADO (OFF)
Todos os sistemas eléctricos estão desliga-
dos. A chave pode ser retirada.
AV I S O
PWA10061
Nunca rode a chave para a posição
“OFF” ou “LOCK” com o veículo em mo-
vimento. Se o fizer, os sistemas eléctri-
cos serão desligados, o que pode
resultar na perda de controlo ou num
acidente.
PAU10683
BLOQUEIO (LOCK)
A direcção está bloqueada e todos os siste-
mas eléctricos estão desligados. A chave
pode ser retirada.
Para bloquear a direcção
1. Vire o guiador completamente para a
esquerda.
2. Com a chave na posição “OFF”, em- purre-a para dentro e, em simultâneo,
rode-a para “LOCK”.
3. Retire a chave.1. Premir.
2. Mudança de direcção.12
U1CRP1P0.book Page 2 Friday, September 23, 2011 1:25 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-3
3
Para desbloquear a direcçãoEmpurre a chave para dentro e, em simul-
tâneo, rode-a para “OFF”.
PAU10941
(Estacionamento)
A direcção está bloqueada e as luzes do fa-
rolim traseiro, da chapa de matrícula e dos
mínimos estão acesas. As luzes de perigo
e os sinais de mudança de direcção podem
ser ligadas, mas todos os outros sistemas
eléctricos estão desligados. A chave pode
ser retirada.
A direcção tem de ser bloqueada antes da
chave poder ser colocada em “ ”.
PRECAUÇÃO
PCA11020
Não utilize a posição de estacionamento
durante um longo período de tempo,
caso contrário a bateria pode descarre-
gar.
PAU49391
Indicadores luminosos e luzes
de advertência
PAU11030
Indicadores luminosos de mudança de
direcção “ ” e “ ”
O indicador luminoso correspondente fica
intermitente quando o interruptor do sinal
de mudança de direcção é accionado para
a esquerda ou para a direita.
1. Premir.
2. Mudança de direcção.12
1. Indicador luminoso de ponto morto “ ”
2. Indicador luminoso do sistema imobilizador
3. Indicador luminoso de máximos “ ”
4. Indicador luminoso de mudança de direcção direita “ ”
5. Indicador luminoso de mudança de direcção esquerda “ ”
6. Luz de advertência de problema no motor “ ”
7. Luz de advertência do nível de combustível “ ”
U1CRP1P0.book Page 3 Friday, September 23, 2011 1:25 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-4
3
PAU11060
Indicador luminoso de ponto
morto “ ”
Este indicador luminoso acende-se quando
a transmissão está em ponto morto.
PAU11080
Indicador luminoso de máximos “ ”
Este indicador acende-se quando são utili-
zados os máximos do farol dianteiro.
PAU11365
Luz de advertência do nível de
combustível “ ”
Esta luz de advertência acende-se quando
o nível de combustível desce abaixo de 3.0
L (0.79 US gal, 0.66 Imp.gal) aproximada-
mente. Quando isto acontece, reabasteça o
mais brevemente possível.
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acender-
se durante alguns segundos e depois apa-
gar-se.
Se a luz de advertência não se acender
logo quando a chave é rodada para “ON” ou
se permanecer acesa, solicite a um conces-
sionário Yamaha que verifique o circuito
eléctrico.
NOTAEste modelo está também equipado com
um dispositivo de auto-diagnóstico para o
circuito de detecção do nível de combustí-
vel. Se for detectado um problema no circui-
to de detecção do nível do combustível, o
ciclo seguinte será repetido até que a avaria
seja corrigida: A luz de advertência do nível
de combustível piscará oito vezes e depois
apagar-se-á durante 3.0 segundos. Se isto
acontecer, solicite a um concessionário
Yamaha que verifique o veículo.
PAU11534
Luz de advertência de problema no
motor “ ”
Esta luz de advertência acende-se ou fica
intermitente se um problema for detectado
no circuito eléctrico de supervisão do motor.
Se isto acontecer, solicite a um concessio-
nário Yamaha que verifique o sistema de
auto-diagnóstico. (Consulte a página 3-8
para obter explicações sobre o dispositivo
de auto-diagnóstico.)
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acender-
se durante alguns segundos e depois apa-
gar-se. Se a luz de advertência não se acender
logo quando a chave é rodada para “ON” ou
se permanecer acesa, solicite a um conces-
sionário Yamaha que verifique o circuito
eléctrico.
PAU38624
Indicador luminoso do sistema imobili-
zador
O circuito eléctrico do indicador luminoso
pode ser verificado rodando a chave para
“ON”. O indicador luminoso deverá acen-
der-se durante alguns segundos e depois
apagar-se.
Se o indicador luminoso não se acender
logo quando a chave é rodada para “ON” ou
se permanecer aceso, solicite a um conces-
sionário Yamaha que verifique o circuito
eléctrico.
Depois de a chave ser rodada para “OFF” e
terem passado 30 segundos, o indicador lu-
minoso ficará intermitente indicando que o
sistema imobilizador está activado. Passa-
das 24 horas, o indicador luminoso pára de
piscar, mas o sistema imobilizador continua
activado.
O dispositivo de auto-diagnóstico também
detecta problemas nos circuitos do sistema
imobilizador. (Consulte a página 3-8 para
obter explicações sobre o dispositivo de
auto-diagnóstico.)
U1CRP1P0.book Page 4 Friday, September 23, 2011 1:25 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-5
3
PAU4073D
Módulo do contador multifuncio-
nal
AV I S O
PWA12422
Pare o veículo antes de fazer ajustes ao
módulo do contador multifuncional. A
alteração dos ajustes durante a condu-
ção pode distrair o condutor e aumentar
o risco de acidente.O módulo do contador multifuncional está
equipado com o seguinte:●
um velocímetro
●
um taquímetro
●
um indicador de combustível
●
um conta-quilómetros
●
dois contadores de percurso (que exi-
bem a distância percorrida desde que
foram colocados a zero pela última
vez)
●
um contador de percurso de reserva
de combustível (que exibe a distância
percorrida com o combustível na re-
serva)
●
um relógio
●
um dispositivo de auto-diagnóstico
●
um modo de controlo da luminosidade
NOTA●
Certifique-se de que roda a chave
para “ON” antes de utilizar os interrup-
tores “SELECT” e de reinício, excepto
para regular o modo de controlo da lu-
minosidade.
●
Apenas para o R.U.: Para alternar os
visores do velocímetro e conta-quiló-
metros/contador de percurso entre
quilómetros e milhas, prima o interrup-
tor “SELECT” durante pelo menos
dois segundos.

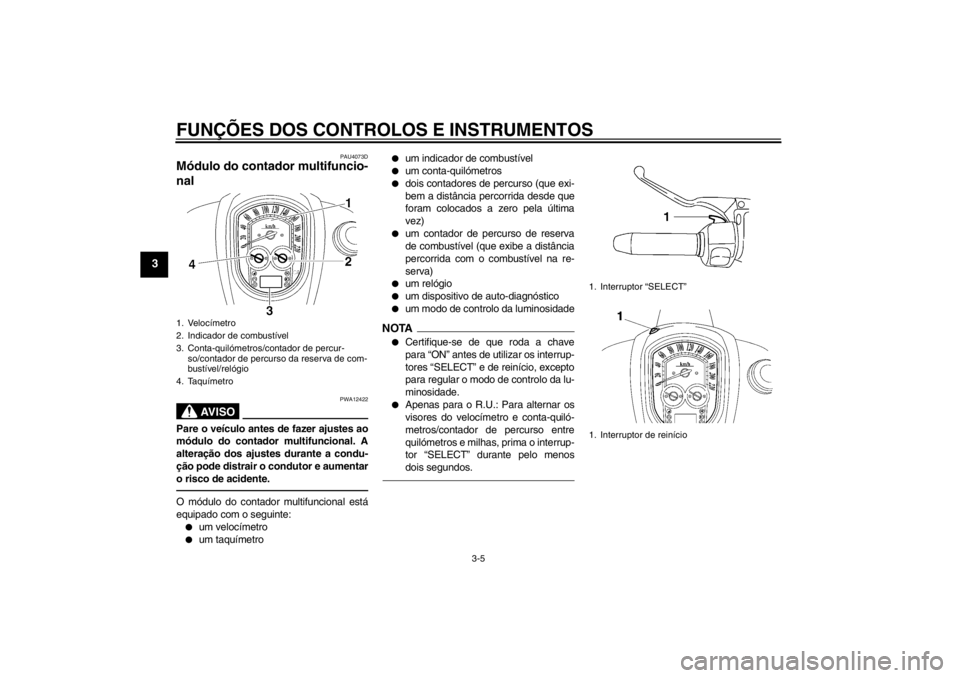

1. Velocímetro
2. Indicador de combustível
3. Conta-quilómetros/contador de percur-so/contador de percurso da reserva de com-
bustível/relógio
4. Taquímetro
1. Interruptor “SELECT”
1. Interruptor de reinício
U1CRP1P0.book Page 5 Friday, September 23, 2011 1:25 PM
