YAMAHA XV535 2001 Manuale duso (in Italian)
Manufacturer: YAMAHA, Model Year: 2001, Model line: XV535, Model: YAMAHA XV535 2001Pages: 96, PDF Dimensioni: 4.19 MB
Page 71 of 96
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-34
6
Per la manutenzione della ruota
posteriore
Sollevare la ruota posteriore da terra con un
cavalletto per motocicli o, se non è disponi-
bile un cavalletto supplementare, mettendo
un cric sotto ciascun lato del telaio di fronte
alla ruota posteriore, oppure sotto ciascun
lato del forcellone.
HAU03239
Ruota anteriorePer togliere la ruota anteriore
HW000122
AVVERTENZA
_
Si consiglia di affidare la manuten-
zione della ruota ad un concessio-
nario Yamaha.
Supportare fermamente il motoci-
clo in modo che non ci sia pericolo
che si ribalti.
_1. Scollegare il cavo del contachilometri
dalla ruota anteriore.2. Allentare il bullone di fermo del perno
della ruota anteriore e poi il perno del-
la ruota.
3. Alzare la ruota anteriore da terra se-
guendo la procedura a pagina 6-33.
4. Estrarre il perno della ruota e poi to-
gliere la ruota.
HCA00048
ATTENZIONE:_ Non frenare dopo aver aver tolto la ruota
insieme al disco freno, altrimenti le pa-
stiglie si chiuderebbero completamente. _

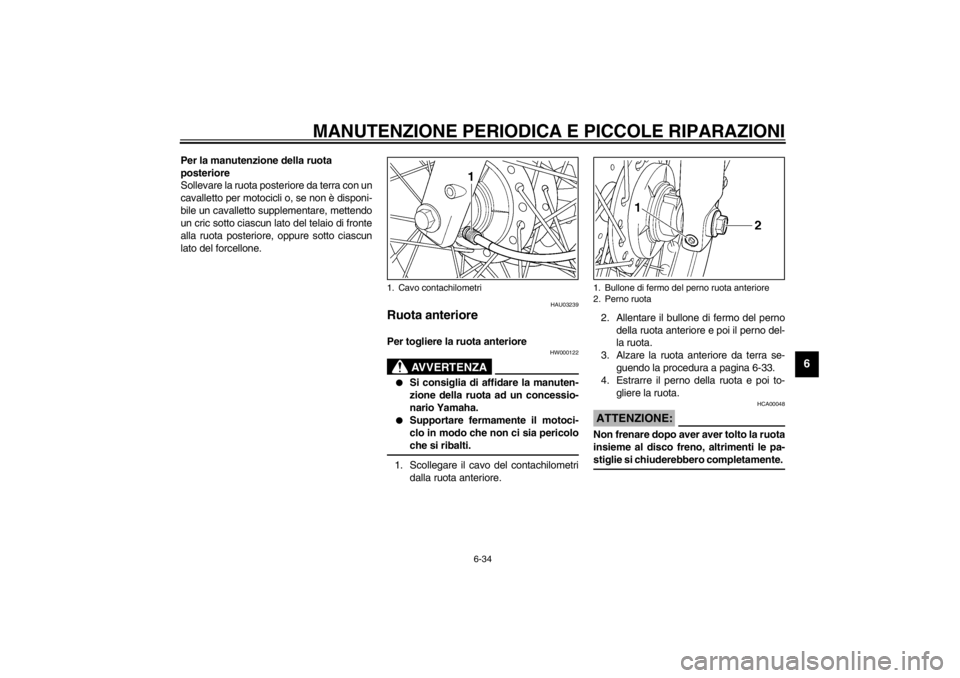

1. Cavo contachilometri
1. Bullone di fermo del perno ruota anteriore
2. Perno ruota
U3BTH7.book Page 34 Wednesday, February 19, 2003 1:41 PM
Page 72 of 96
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-35
6
HAU01394
Per installare la ruota anteriore
1. Installare il rinvio del contachilometri
nel mozzo della ruota in modo che le
sporgenze combacino con le scanala-
ture.
2. Alzare la ruota tra le gambe della for-
cella.NOTA:_ Verificare che ci sia spazio sufficiente tra le
pastiglie del freno prima di inserire il disco
freno e che la scanalatura nel rinvio del
contachilometri combaci con il fermo sulla
gamba della forcella. _3. Inserire il perno della ruota.
4. Abbassare la ruota anteriore in modo
che tocchi il terreno.5. Premere con forza il manubrio diverse
volte verso il basso per verificare il
corretto funzionamento della forcella.
6. Stringere il perno ruota alla coppia di
serraggio prescritta.
7. Installare il bullone di fermo del perno
della ruota anteriore e poi stringerlo
alla coppia di serraggio secondo spe-
cifica.
8. Collegare il cavo del contachilometri.
HAU01337
Ruota posteriore Per togliere la ruota posteriore
HW000122
AVVERTENZA
_
Si consiglia di affidare la manuten-
zione della ruota ad un concessio-
nario Yamaha.
Supportare fermamente il motoci-
clo in modo che non ci sia pericolo
che si ribalti.
_1. Togliere la coppiglia per dado perno
ruota e poi allentare il dado perno ruo-
ta.

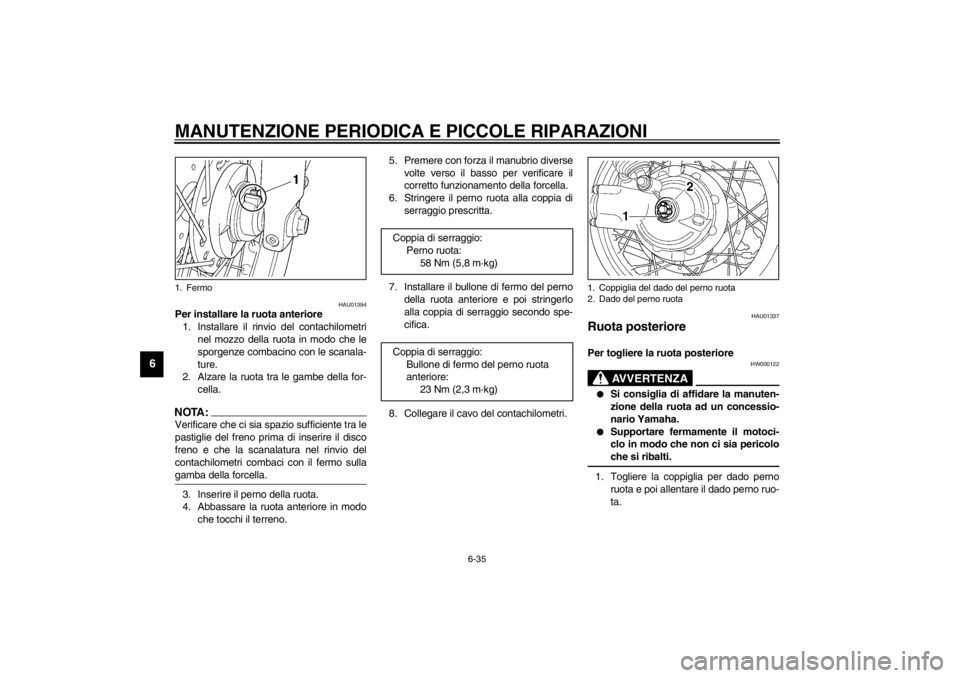

1. Fermo
Coppia di serraggio:
Perno ruota:
58 Nm (5,8 m·kg)
Coppia di serraggio:
Bullone di fermo del perno ruota
anteriore:
23 Nm (2,3 m·kg)
1. Coppiglia del dado del perno ruota
2. Dado del perno ruota
U3BTH7.book Page 35 Wednesday, February 19, 2003 1:41 PM
Page 73 of 96
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-36
6
2. Scollegare l’asta di reazione dalla pia-
stra ganascia freno togliendo la coppi-
glia, il dado ed il bullone.
3. Alzare la ruota posteriore da terra se-
guendo la procedura a pagina 6-33.
4. Togliere il dado di registro del gioco
del pedale del freno e poi scollegare
l’asta freno dalla leva comando cam-
ma.
5. Togliere il dado perno ruota.6. Allentare il bullone di fermo del perno
ruota posteriore e poi estrarre il perno
della ruota.
7. Tirare la ruota verso destra per sepa-
rarla dalla scatola cardano, e poi to-
glierla. 1. Bullone di fermo del perno ruota posteriore
2. Dado di registro del gioco del pedale freno
3. Asta freno
4. Bullone dell’asta di reazione/dado/coppiglia
5. Asta di reazione
6. Perno ruota
U3BTH7.book Page 36 Wednesday, February 19, 2003 1:41 PM
Page 74 of 96
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-37
6
HAU01406
Per installare la ruota posteriore
1. Applicare un sottile strato di grasso a
base di sapone di litio sulle scanalatu-
re della scatola cardano e sul mozzo
ruota.
2. Installare la ruota inserendo il perno
ruota.
3. Installare l’asta freno sulla leva co-
mando camma e poi installare il dado
di registro del gioco del pedale del fre-
no sull’asta freno.
4. Collegare l’asta di reazione alla pia-
stra ganascia freno installando il bullo-
ne ed il dado.
5. Installare il bullone di fermo del perno
della ruota posteriore.
6. Abbassare la ruota posteriore in modo
che tocchi il terreno.7. Stringere il dado perno ruota, il bullone
di fermo ed il dado dell’asta di reazio-
ne alle coppie di serraggio secondo
specifica.
8. Installare la coppiglia asta di reazione.
HW000124
AVVERTENZA
_ Usare sempre una coppiglia nuova. _9. Regolare il gioco del pedale del freno
(vedere pagina 6-20 per le procedure
di regolazione del gioco del pedale del
freno).
HW000103
AVVERTENZA
_ Dopo la regolazione del gioco del pedale
del freno, controllare il funzionamento
della luce dello stop. _
HAU01008
Ricerca ed eliminazione guasti Sebbene i motocicli Yamaha subiscano un
rigoroso controllo prima della spedizione
dalla fabbrica, si possono verificare dei
guasti durante il funzionamento. Eventuali
problemi nell’impianto di alimentazione del
carburante, di compressione o di accensio-
ne, per esempio, possono provocare diffi-
coltà all’avviamento o perdite di potenza.
La tabella di ricerca ed eliminazione guasti
che segue rappresenta una guida rapida e
facile per controllare questi impianti vitali.
Tuttavia, se il mezzo dovesse richiedere ri-
parazioni, consigliamo di portarlo da un
concessionario Yamaha, i cui tecnici esperti
sono in possesso degli attrezzi, dell’espe-
rienza e delle nozioni necessari per l’esecu-
zione di una corretta manutenzione del
mezzo.
Usare soltanto ricambi originali Yamaha. Le
imitazioni possono essere simili ai ricambi
originali Yamaha, ma spesso sono di quali-
tà inferiore, hanno durata minore e possono
provocare riparazioni costose.
Coppie di serraggio:
Dado del perno ruota:
107 Nm (10,7 m·kg)
Bullone di fermo del perno ruota
posteriore:
16 Nm (1,6 m·kg)
Dado dell’asta di reazione:
20 Nm (2,0 m·kg)
U3BTH7.book Page 37 Wednesday, February 19, 2003 1:41 PM
Page 75 of 96
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-38
6
HAU01562

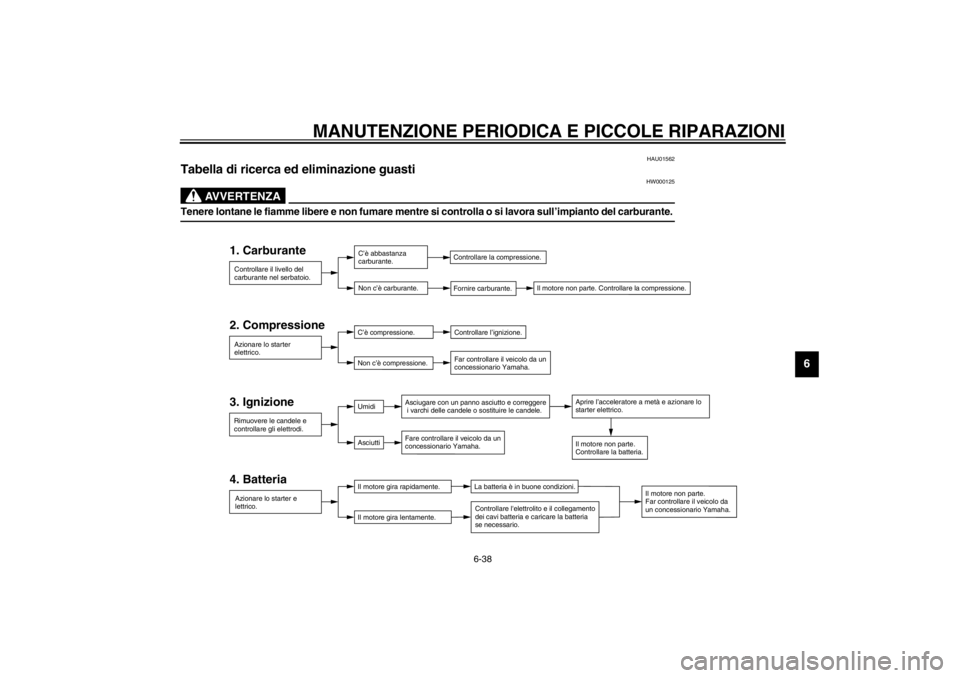

Tabella di ricerca ed eliminazione guasti
HW000125
AVVERTENZA
_ Tenere lontane le fiamme libere e non fumare mentre si controlla o si lavora sull’impianto del carburante. _
2. Compressione
3. Ignizione
4. Batteria 1. CarburanteControllare il livello del
carburante nel serbatoio.
Non c’è carburante.
Fornire carburante.
Azionare lo starter
elettrico.C’è compressione.
Controllare l’ignizione.
Far controllare il veicolo da un
concessionario Yamaha.
Rimuovere le candele e
controllare gli elettrodi.Umidi
AsciuttiAsciugare con un panno asciutto e correggere
i varchi delle candele o sostituire le candele.
Fare controllare il veicolo da un
concessionario Yamaha.Aprire l’acceleratore a metà e azionare lo
starter elettrico.
Il motore non parte.
Controllare la batteria.
Il motore gira rapidamente.
Il motore gira lentamente.La batteria è in buone condizioni.
Controllare l'elettrolito e il collegamento
dei cavi batteria e caricare la batteria
se necessario.
Il motore non parte. Controllare la compressione.
Il motore non parte.
Far controllare il veicolo da
un concessionario Yamaha.
Azionare lo starter e
lettrico.
Controllare la compressione.
Non c’è compressione.C’è abbastanza
carburante.
U3BTH7.book Page 38 Wednesday, February 19, 2003 1:41 PM
Page 76 of 96
U3BTH7.book Page 39 Wednesday, February 19, 2003 1:41 PM
Page 77 of 96

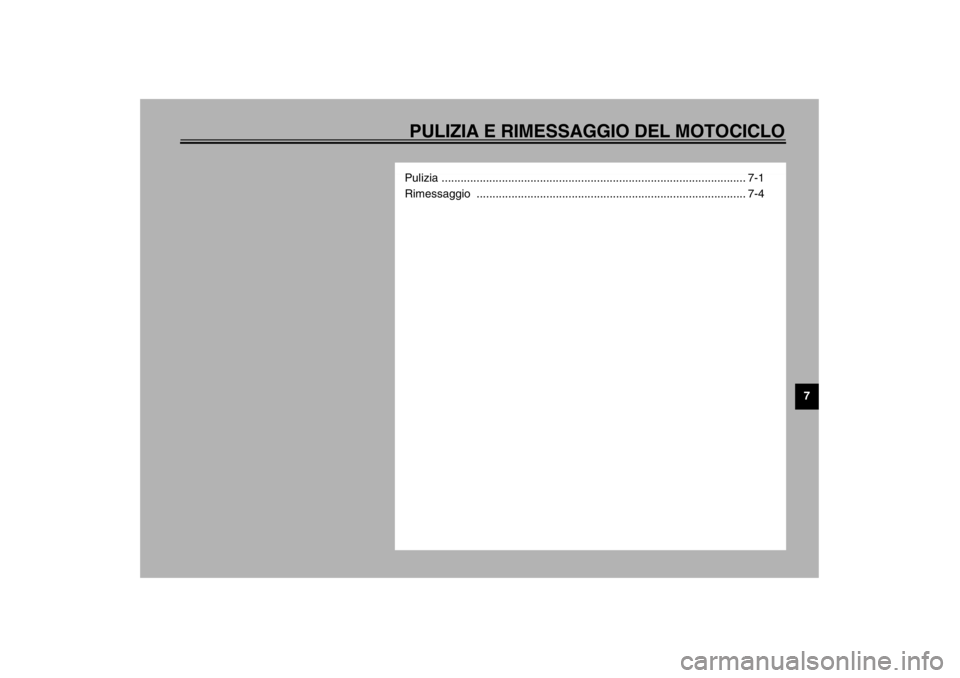

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7
Pulizia ................................................................................................ 7-1
Rimessaggio ..................................................................................... 7-4
U3BTH7.book Page 1 Wednesday, February 19, 2003 1:41 PM
Page 78 of 96
7-1
7
HAU03412
7-PULIZIA E RIMESSAGGIO DEL MOTOCICLOPulizia Pur servendo a rivelare gli aspetti attrattivi
della tecnologia, la struttura aperta rende il
motociclo più vulnerabile. La ruggine e la
corrosione possono svilupparsi malgrado
l’impiego di componenti di alta qualità. Un
tubo dello scarico arrugginito potrebbe non
dare nell’occhio su un’auto, tuttavia com-
prometterebbe irrimediabilmente l’estetica
di una moto. Una pulizia frequente ed ap-
propriata non soltanto soddisfa le condizio-
ni di garanzia, bensì mantiene l’estetica del
motociclo, ne allunga la durata e ne ottimiz-
za le prestazioni.Prima di pulire il motociclo
1. Coprire le aperture della marmitta con
sacchetti di plastica dopo che il motore
si è raffreddato.
2. Accertarsi che tutti i tappi ed i coper-
chi, tutti gli accoppiatori ed i connettori
elettrici, compresi i cappucci delle can-
dele, siano ben serrati.
3. Eliminare i depositi ostinati di sporco,
come l’olio bruciato sul carter, con uno
sgrassante ed una spazzola, ma non
applicare mai prodotti del genere sui
paraolio, sulle guarnizioni e sui perni
delle ruote. Sciacquare sempre con
acqua lo sporco ed il prodotto sgras-
sante.Pulizia
HCA00010
ATTENZIONE:_
Evitare di usare detergenti per ruo-
te molto acidi, specialmente sulle
ruote a raggi. Se si utilizzano pro-
dotti del genere sullo sporco parti-
colarmente ostinato, non lasciare il
detergente sulla superficie interes-
sata più a lungo di quanto indicato
sulle istruzioni per l’uso. Inoltre
sciacquare a fondo la superficie
con acqua, asciugarla immediata-
mente e poi applicare uno spray
protettivo anticorrosione.
Metodi di lavaggio errati possono
danneggiare i parabrezza, le care-
nature, i pannelli e altre parti in pla-
stica. Per pulire la plastica, usare
soltanto un panno o una spugna
soffici, puliti, con detergente neutro
ed acqua.
U3BTH7.book Page 1 Wednesday, February 19, 2003 1:41 PM
Page 79 of 96
PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-2
7
Non utilizzare prodotti chimici forti
sulle parti in plastica. Accertarsi di
non utilizzare panni o spugne che
siano stati a contatto di prodotti di
pulizia forti o abrasivi, solvente o
diluente, carburante (benzina), pro-
dotti per eliminare o inibire la ruggi-
ne, liquido freni, antigelo o liquido
della batteria.
Non utilizzare macchine di lavaggio
con getti di acqua ad alta pressione
o di vapore, in quanto possono pro-
vocare infiltrazioni di acqua e dete-
rioramenti nelle seguenti zone:
tenute (di cuscinetti delle ruote e
del forcellone, forcella e freni),
componenti elettrici (accoppiatori,
connettori, strumenti, interruttori e
luci), tubi di sfiato e sfiati.
Per i motocicli muniti di parabrez-
za: Non usare detergenti forti o
spugne dure che provocherebbero
opacità o graffi. Alcuni prodotti de-
tergenti per la plastica possono la-
sciare graffi sul parabrezza.
Provare il prodotto su una piccola
parte nascosta del parabrezza per
accertarsi che non lasci segni. Se il
parabrezza è graffiato, usare un
preparato lucidante di qualità per
plastica dopo il lavaggio.
_Dopo l’utilizzo normaleTogliere lo sporco con acqua calda, un de-
tergente neutro ed una spugna soffice e pu-
lita, e poi sciacquare a fondo con acqua
pulita. Utilizzare uno spazzolino da denti o
uno scovolino per bottiglie per le zone di dif-
ficile accesso. Lo sporco ostinato e gli inset-
ti si eliminano più facilmente coprendo la
superficie interessata con un panno bagna-
to per qualche minuto prima della pulizia.Dopo la guida nella pioggia, vicino al mare
e su strade su cui è stato sparso del saleDato che il sale marino o quello sparso sulle
strade in inverno è estremamente corrosivo
in combinazione con l’acqua, ogni volta che
si è utilizzato il mezzo nella pioggia, vicino
al mare e su strade su cui è stato sparso del
sale procedere come segueNOTA:_ Il sale sparso sulle strade in inverno può re-
stare fino alla primavera. _1. Lavare il motociclo con acqua fredda e
con un detergente neutro, dopo che il
motore si è raffreddato.
HCA00012
ATTENZIONE:_ Non usare acqua calda, in quanto au-
menta l’azione corrosiva del sale. _2. Dopo aver asciugato il motociclo, per
prevenire la corrosione, consigliamo di
applicare uno spray protettivo su tutte
le superfici metalliche, comprese quel-
le cromate e nichelate.
U3BTH7.book Page 2 Wednesday, February 19, 2003 1:41 PM
Page 80 of 96
PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-3
7
Dopo la pulizia
1. Asciugare il motociclo con una pelle di
camoscio o un panno di tessuto assor-
bente.
2. Lucidare con un prodotto specifico le
superfici cromate, di alluminio o di ac-
ciaio inox, compreso l’impianto di sca-
rico (con la lucidatura si possono
eliminare persino gli scolorimenti pro-
vocati dal calore sugli impianti di scari-
co di acciaio inox.)
3. Per prevenire la corrosione, consiglia-
mo di applicare uno spray protettivo su
tutte le superfici metalliche, comprese
quelle cromate e nichelate.
4. Utilizzare olio spray come detergente
universale per eliminare qualsiasi trac-
cia di sporco residuo.
5. Ritoccare i danneggiamenti di lieve
entità della vernice provocati dai sassi,
ecc.
6. Applicare della cera su tutte le superfi-
ci verniciate.
7. Lasciare asciugare completamente il
motociclo prima di rimessarlo o di co-
prirlo.
HWA00031
AVVERTENZA
_
Accertarsi che non ci sia olio o cera
sui freni o sui pneumatici.
Se necessario, pulire i dischi e le
guarnizioni dei freni con un deter-
gente per dischi freno o con aceto-
ne e lavare i pneumatici con acqua
calda ed un detergente neutro. Pri-
ma di marciare a velocità elevate,
provare la capacità di frenata del
motociclo ed il suo comportamento
in curva.
_
HCA00013
ATTENZIONE:_
Applicare con parsimonia olio e
cera e accertarsi di togliere con un
panno il prodotto in eccesso.
Non applicare mai olio o cera sulle
parti di gomma e di plastica, bensì
trattarle con prodotti specifici.
Evitare di usare prodotti lucidanti
abrasivi, in quanto asportano la
vernice.
_
NOTA:_ Consultare un concessionario Yamaha per
consigli sui prodotti da usare. _
U3BTH7.book Page 3 Wednesday, February 19, 2003 1:41 PM
